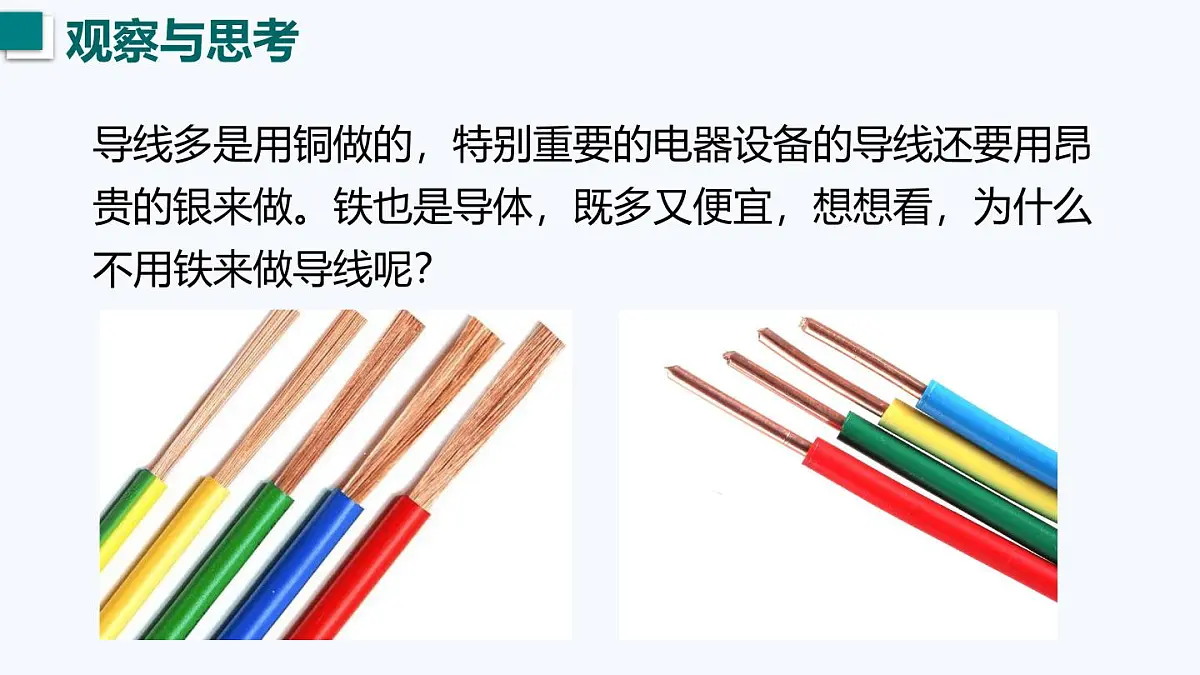

导线多是用铜做的，特别重要的电器设备的导线还要用昂贵的银来做。铁也是导体，既多又便宜，想想看，为什么不用铁来做导线呢？

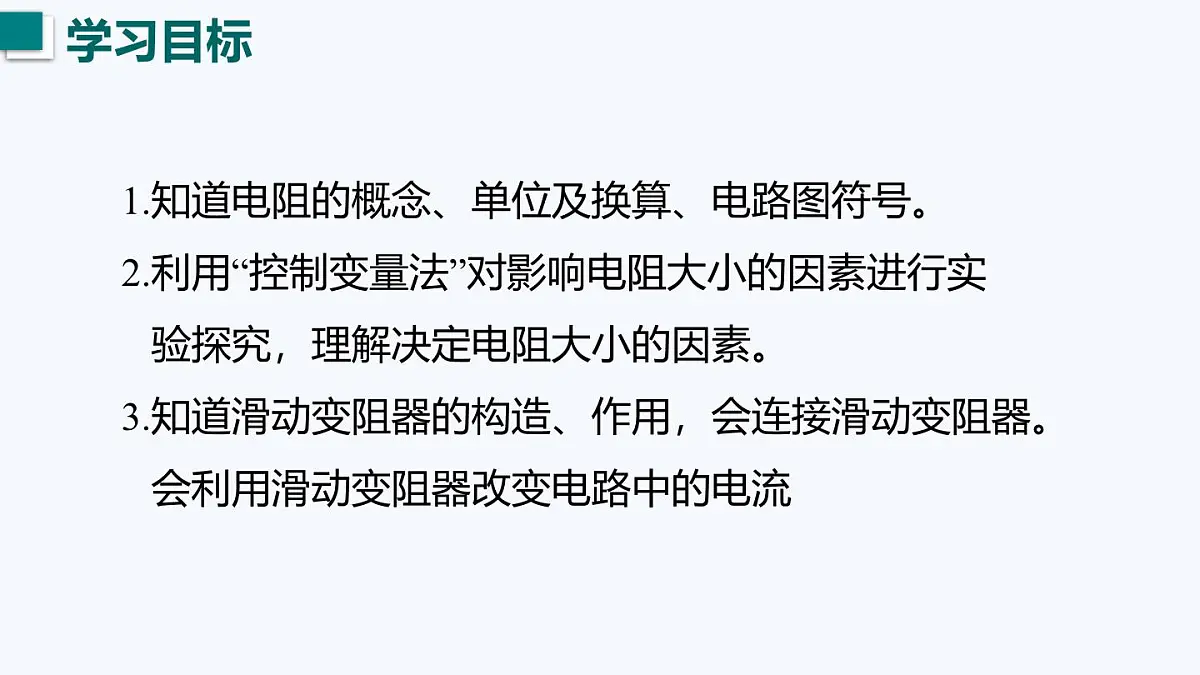

1.知道电阻的概念、单位及换算、电路图符号。2.利用“控制变量法”对影响电阻大小的因素进行实 验探究，理解决定电阻大小的因素。3.知道滑动变阻器的构造、作用，会连接滑动变阻器。 会利用滑动变阻器改变电路中的电流
那么电流在导体中会不会受到阻碍呢？

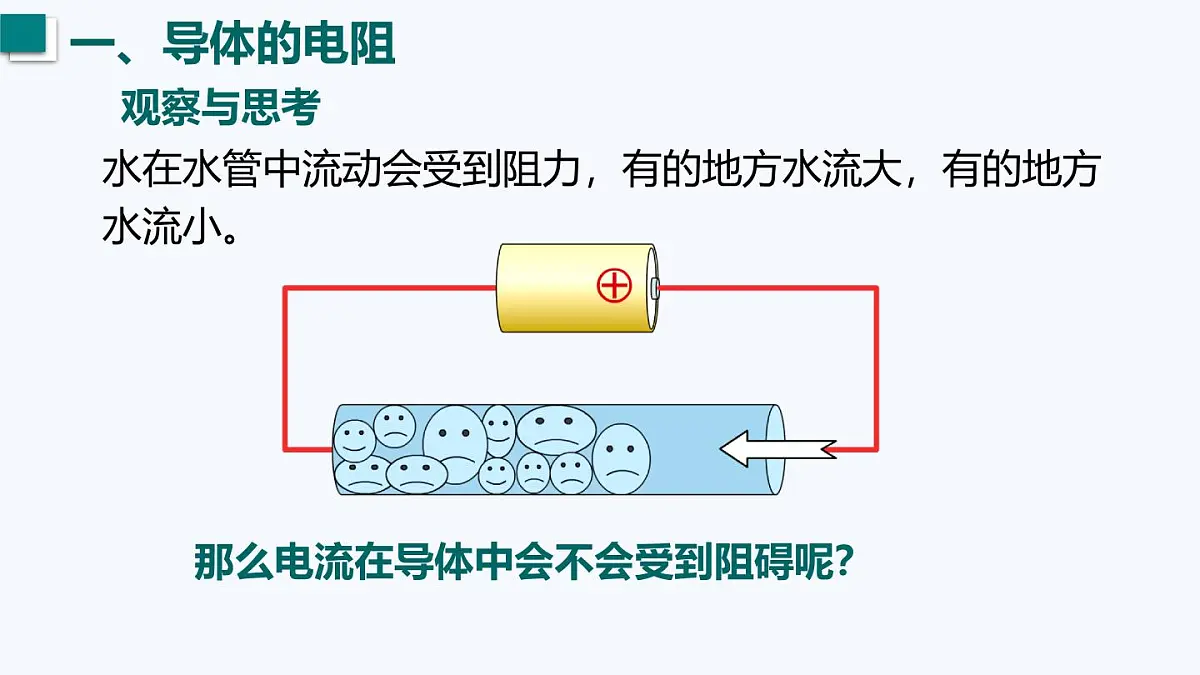

水在水管中流动会受到阻力，有的地方水流大，有的地方水流小。

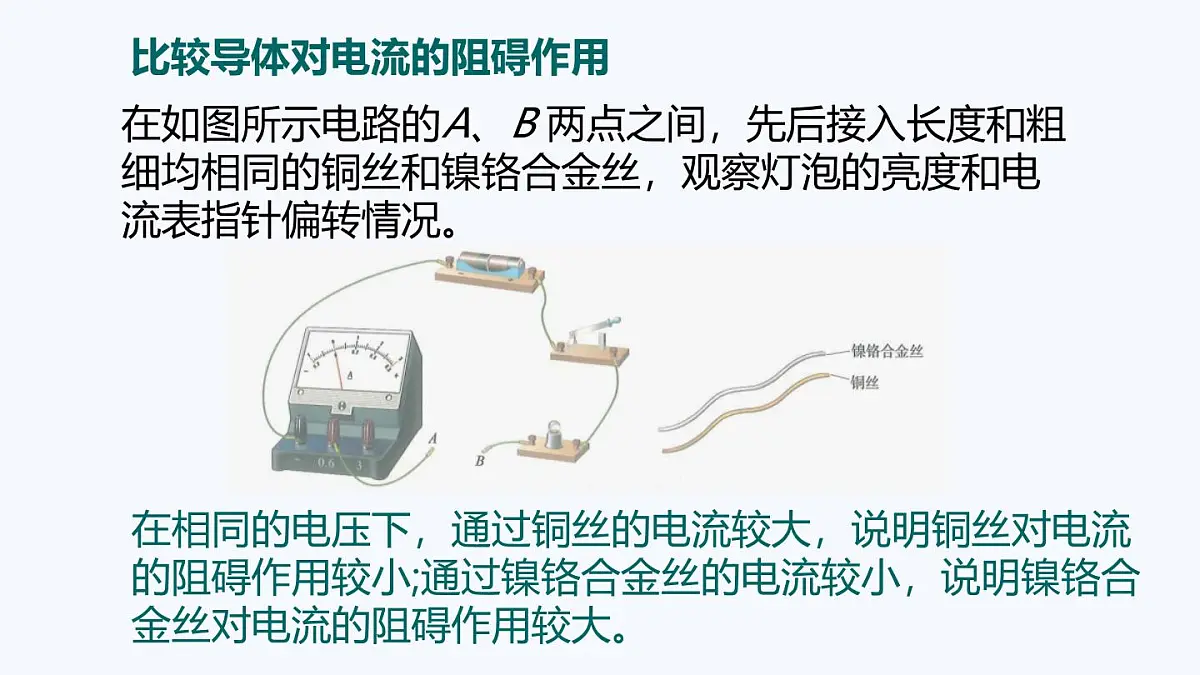

在如图所示电路的A、B 两点之间，先后接入长度和粗细均相同的铜丝和镍铬合金丝，观察灯泡的亮度和电流表指针偏转情况。
比较导体对电流的阻碍作用
在相同的电压下，通过铜丝的电流较大，说明铜丝对电流的阻碍作用较小;通过镍铬合金丝的电流较小，说明镍铬合金丝对电流的阻碍作用较大。

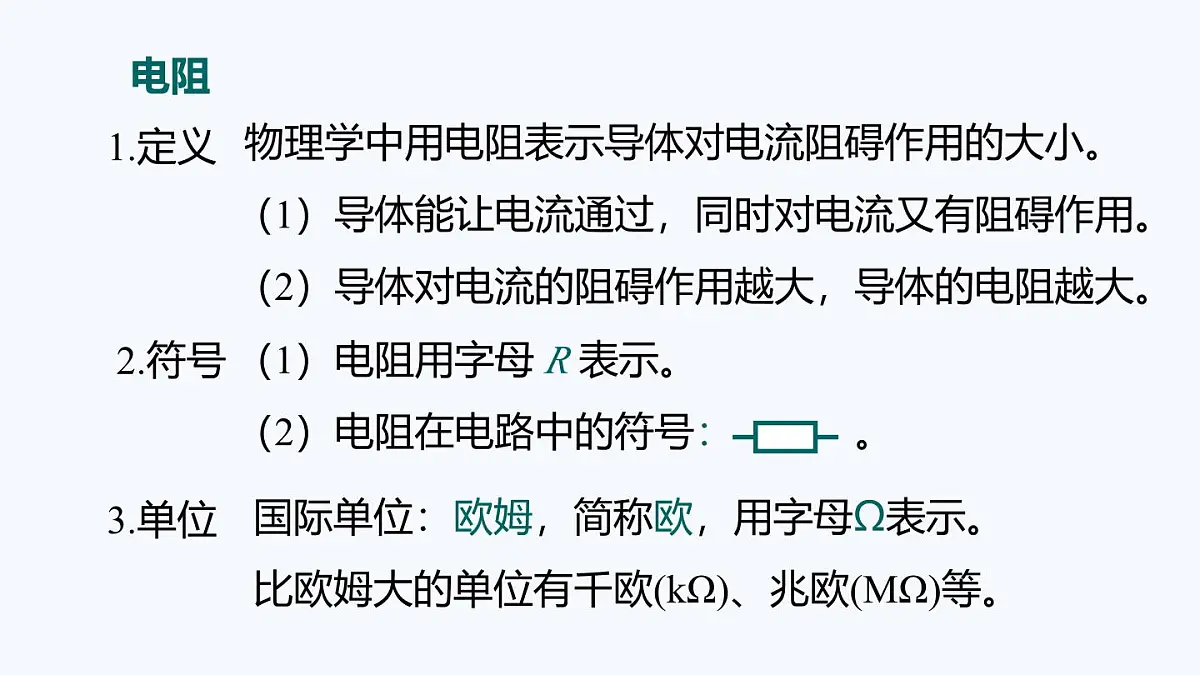

物理学中用电阻表示导体对电流阻碍作用的大小。（1）导体能让电流通过，同时对电流又有阻碍作用。（2）导体对电流的阻碍作用越大，导体的电阻越大。
（1）电阻用字母 R 表示。（2）电阻在电路中的符号： 。
国际单位：欧姆，简称欧，用字母Ω表示。比欧姆大的单位有千欧(kΩ)、兆欧(MΩ)等。

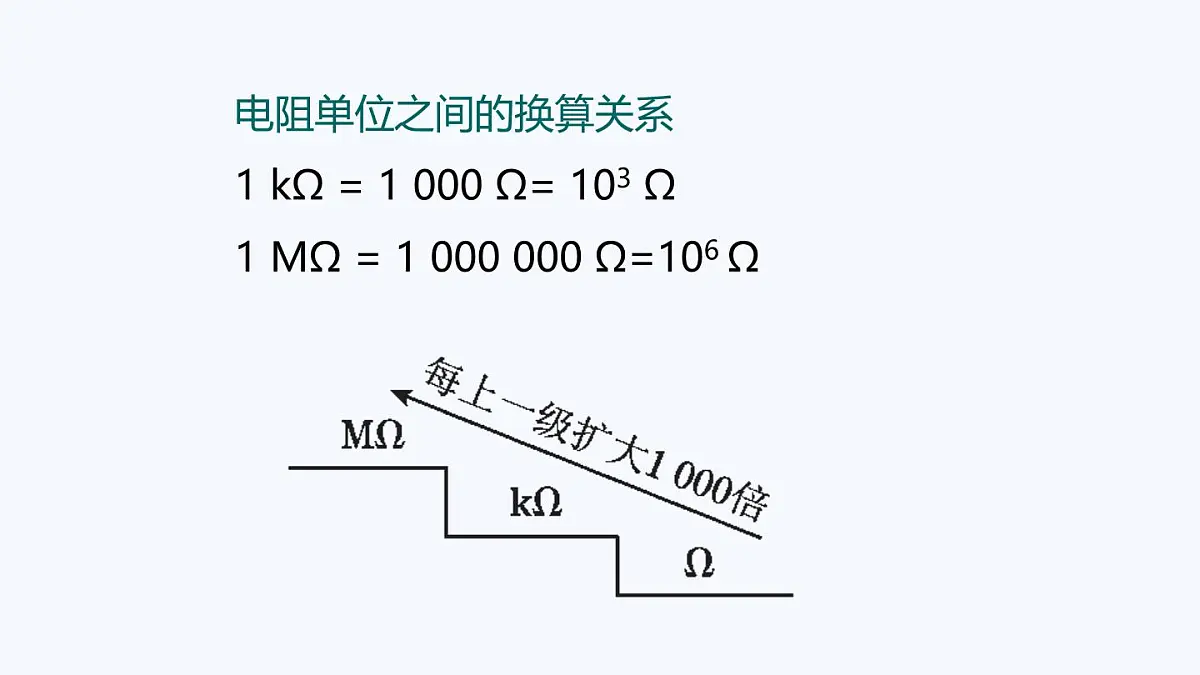

电阻单位之间的换算关系1 kΩ = 1 000 Ω= 103 Ω1 MΩ = 1 000 000 Ω=106 Ω
（3）导体的电阻大小还跟哪些因素有关？

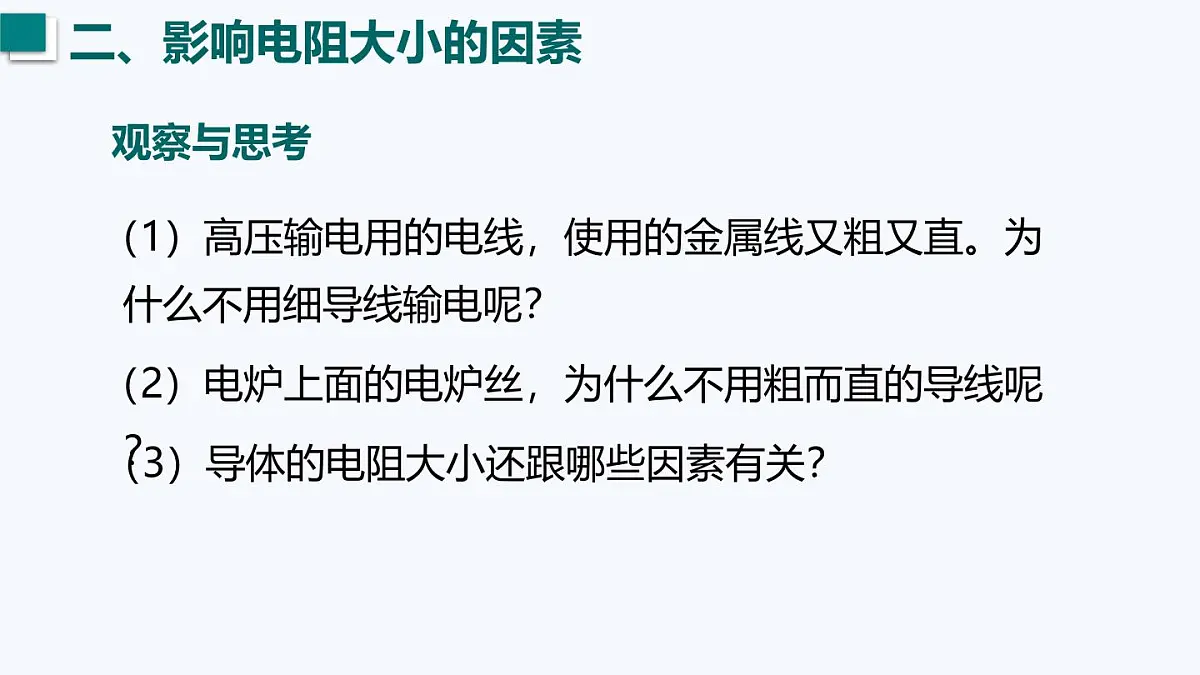

（1）高压输电用的电线，使用的金属线又粗又直。为 什么不用细导线输电呢？（2）电炉上面的电炉丝，为什么不用粗而直的导线呢？
影响导体电阻大小的因素有多个，所以在探究电阻的影响因素时，应用控制变量法进行探究。在探究的过程中，电阻的大小无法直接观察到，实验中是通过电流表的示数大小或小灯泡的亮暗程度来反映的，这种研究问题的方法称为转换法。
1.探究电阻的大小与长度的关系
选择一根导体接入的长度不同做实验
探究导体电阻与长度的关系 。
控制的不变量有导体的材料、粗细、温度
结论：导体的材料、粗细相同 ,导体越长 ,电阻越大 。
2.探究电阻大小与横截面积的关系
你会选择哪两根导体做实验 ?
探究导体电阻与横截面积的关系 。
控制的不变量有导体的材料、长度、温度。
结论：导体的材料、长度相同 ,横截面积越大 ,电阻越小。
3.探究电阻的大小与材料的关系
探究导体电阻与材料的关系 。
控制的不变量有导体的横截面积、长度、温度。
结论：导体的长度、粗细相同 ,电阻的大小与材料有关 。
4.探究电阻与温度的关系
　　导体的电阻与温度有关。
进一步实验表明：多数金属的电阻随温度的升高而增大，一个正常发光的灯泡，其灯丝的电阻比不发光时要大。
导体的电阻是导体本身的一种性质，它的大小与导体的材料、长度、横截面积和温度有关。
在物理实验及电子技术中常常需要各种电阻器。电阻值固定不变的电阻器称为定值电阻，其电路符号是“ ”;电阻值可以调节的电阻器叫做变阻器。常用的变阻器有滑动变阻器(电路符号是“ ”)、电位器等。
(c)用电器中使用的变阻器——电位器
改变接入电路中电阻线的长度来改变接入电阻的大小，从而改变电流。
（1）观察滑动变阻器的结构
铭牌上标有“50Ω 1.5A”其含义是什么？
变阻器的最大阻值是50Ω，允许通过的最大电流是1.5A。
表面涂有绝缘层的电阻丝
（3）在闭合开关之前，应将滑片置于阻值最大处。 （目的是保护电路）
（4）不能超过允许通过的最大电流。 （否则烧坏滑动变阻器）
应串联在电路中，接入两个接线柱，A、B中一个，C、D中一个，即要“一上一下”。
4.练习使用滑动变阻器
实验：用滑动变阻器改变小灯泡的亮度
想一想：1.连通电路前应将滑片放到什么位置上？2.接通电路后，滑片向哪边移动，可以使小灯泡由暗变亮?3.你还能通过调节滑动变阻器使小灯泡由亮变暗吗?
14.1 电阻一、导体的电阻二、影响电阻大小的因素 导体的材料、长度、横截面积和温度三、电阻器 滑动变阻器的原理、连接方式及作用
1. 0.2MΩ= Ω= kΩ
2.关于导体的电阻,下列说法中正确的是 ( ) A.导体电阻越大,表示导体对电流的阻碍作用越小 B.导体电阻越大,表示导体对电流的阻碍作用越大 C.导体电阻与电流有关，电流越大导体的电阻越小
D.导体电阻与电流有关，电流越小导体的电阻越大
3.如图所示是研究导体的电阻大小是否与导体材料有关的电路。其中除了AB、CD导线的长度相同外，还应满足的条件是 (　　) A.横截面积不同，材料不同B.横截面积相同，材料不同C.横截面积不同，材料相同D.横截面积相同，材料相同
4.导体的电阻是导体本身的一种性质，它的大小(　　)A.只决定于导体的材料B.只决定于导体的长度C.只决定于导体的横截面积D.决定于导体的材料、长度、横截面积和温度
5.下列关于滑动变阻器的说法,正确的是(　　) A.滑动变阻器是靠改变导体的横截面积来改变导体电阻的 B.滑动变阻器是靠改变导体的材料来改变导体电阻的 C.因为导体的电阻与导体的材料、长度、横截面积有关,所以滑动变阻器是靠改变其中任一因素来改变导体电阻的 D.滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的
