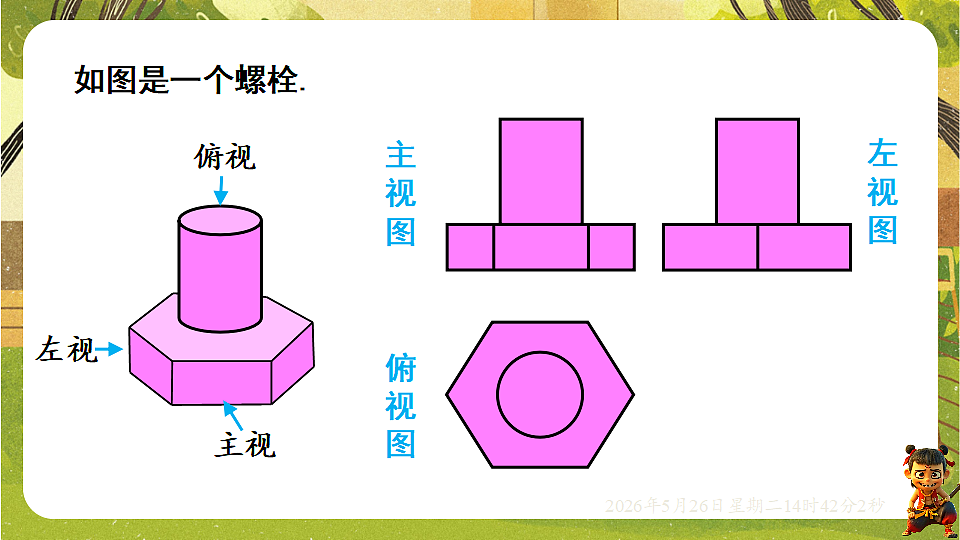

这是一份初中数学华东师大版（2024）七年级上册（2024）由立体图形到视图评优课课件ppt，共19页。PPT课件主要包含了情境导入，左视图或右视图，主视图，左视图，俯视图，如图是一个螺栓，三菱柱的三视图，正方体和球，从上面看，从左面看等内容，欢迎下载使用。

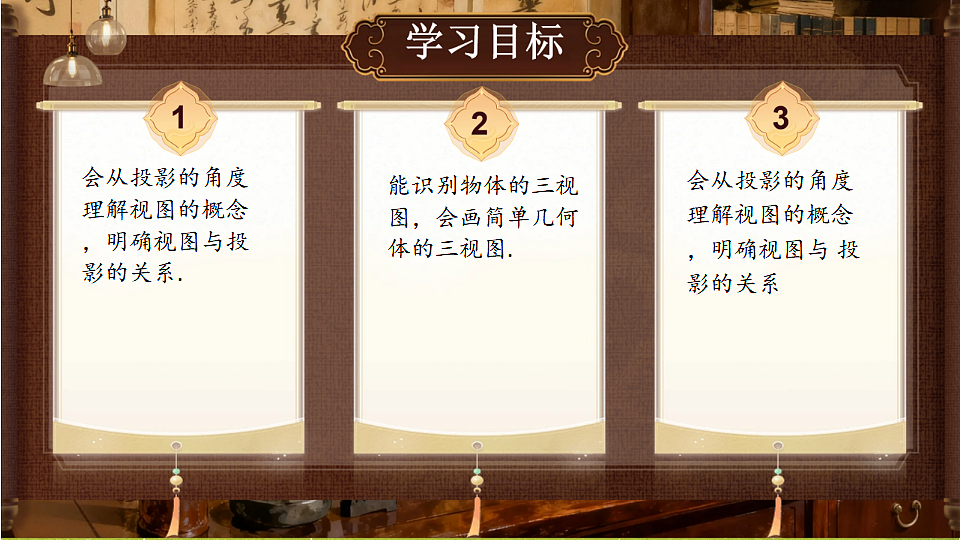

会从投影的角度理解视图的概念，明确视图与投影的关系.
能识别物体的三视图，会画简单几何体的三视图.
会从投影的角度理解视图的概念，明确视图与 投影的关系
视图可以看作平行光线下物体的正投影，它是一种特殊的平行投影.

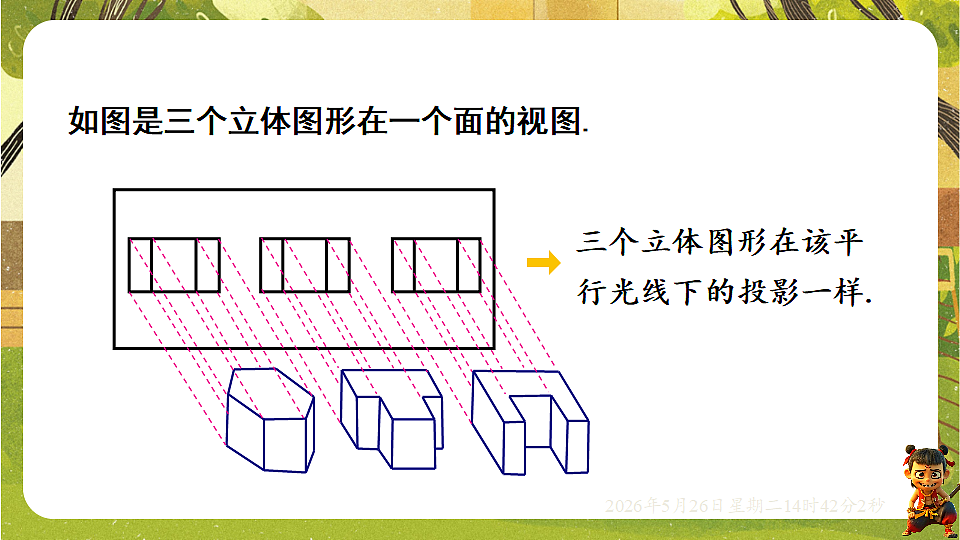

如图是三个立体图形在一个面的视图.

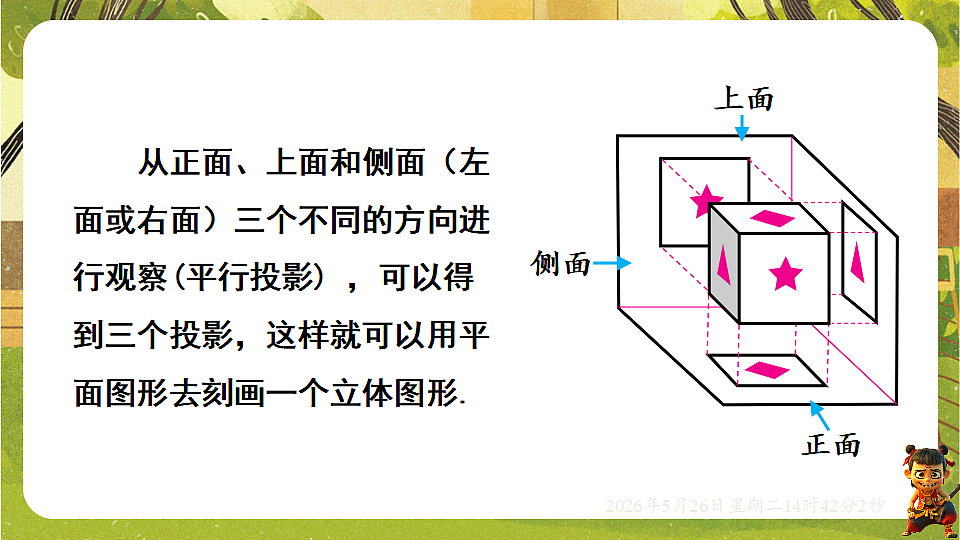

从正面、上面和侧面（左面或右面）三个不同的方向进行观察(平行投影) ，可以得到三个投影，这样就可以用平面图形去刻画一个立体图形.

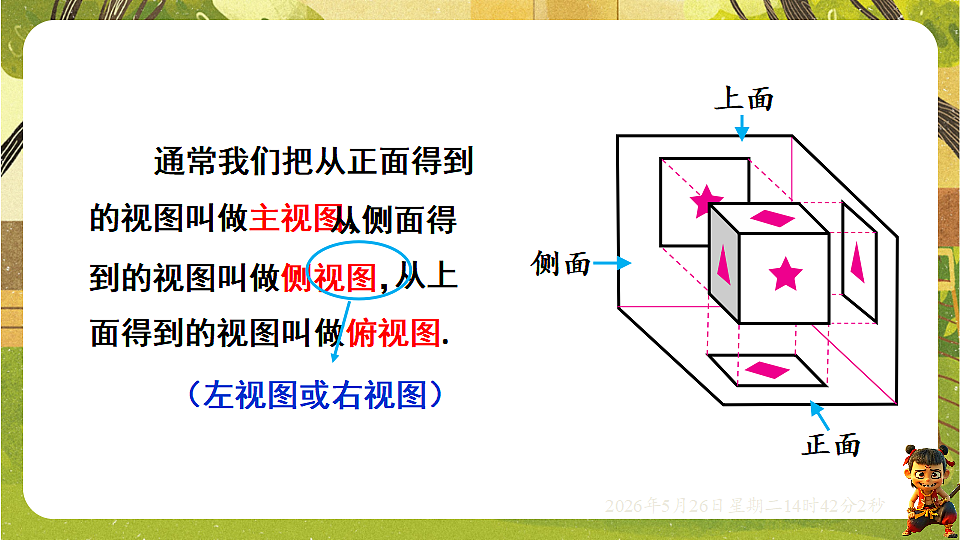

通常我们把从正面得到的视图叫做主视图，
从侧面得到的视图叫做侧视图，
从上面得到的视图叫做俯视图.

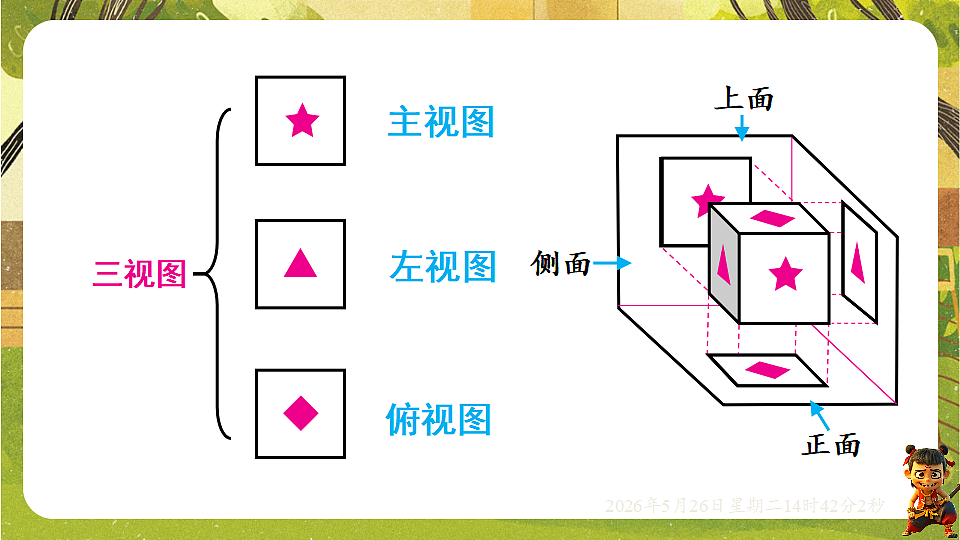

在画三种视图时，对应部分的长度要相等.
长对正、高平齐、宽相等
通常把俯视图画在主视图下面，把左视图画在主视图右面.
例1 分别画出如图所示的正方体和圆柱的三视图.
如图，正方体的三视图都是正方形.
如图，圆柱的主视图和左视图都是长方形，俯视图是圆.
观察粉笔盒、文具盒，试着画出它们的三视图.
可见轮廓线用粗实线绘制
例2 画出如图所示的圆锥的三视图.
1. 三视图都相同的立体图形有 .
例3 如图是由若干小正方体搭成的几何体，我们分别从正面看、从左面看和从上面看得到的平面图形分别是怎样的呢？请同学们尝试画一画.
1. 画出下列立体图形的三视图.
【教材P132 练习 第1题】
2. 图中右边是由四个相同的小长方体堆成的物体，试指出左边三个平面图形分别是这个物体的三视图中的哪个视图.
（ ）
【教材P132 练习 第2题】
