换个观察角度，世界总有惊喜！

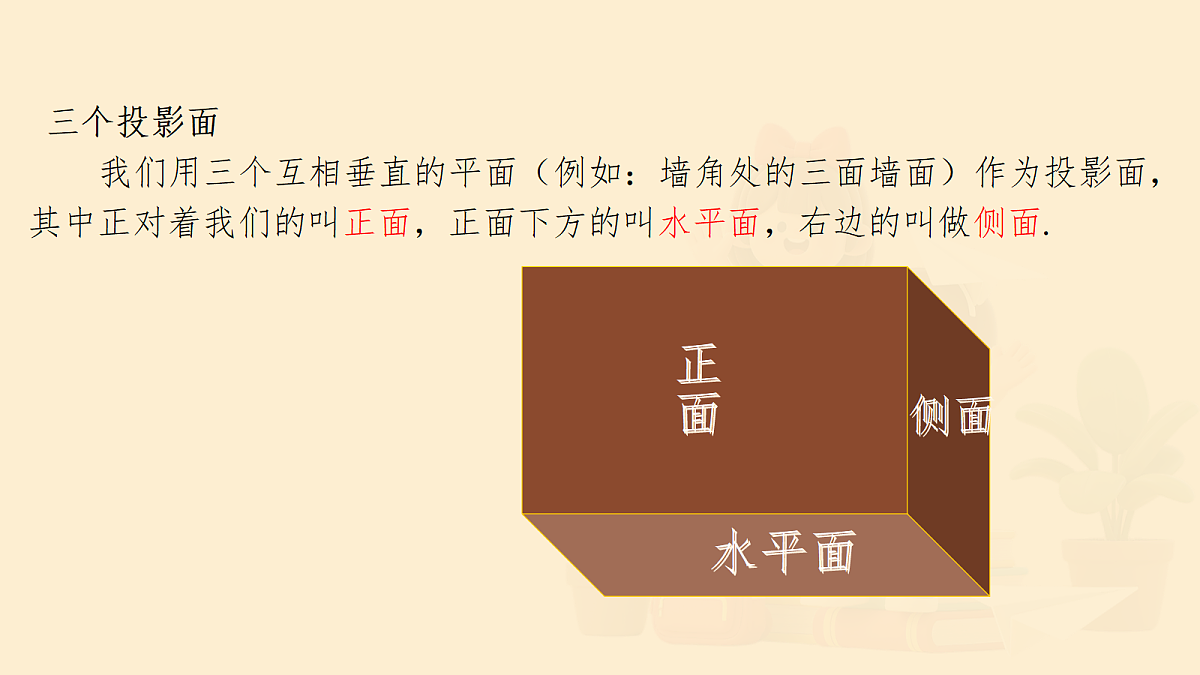

三个投影面 我们用三个互相垂直的平面（例如：墙角处的三面墙面）作为投影面，其中正对着我们的叫正面，正面下方的叫水平面，右边的叫做侧面.

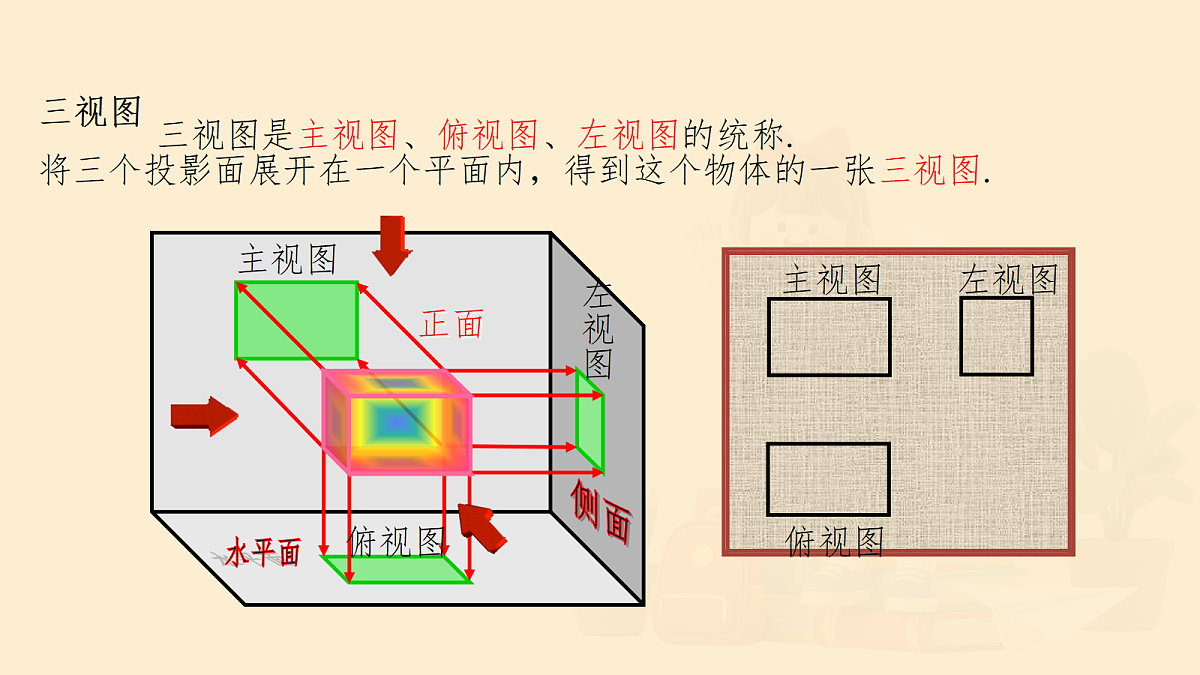

将三个投影面展开在一个平面内，得到这个物体的一张三视图.
三视图是主视图、俯视图、左视图的统称.

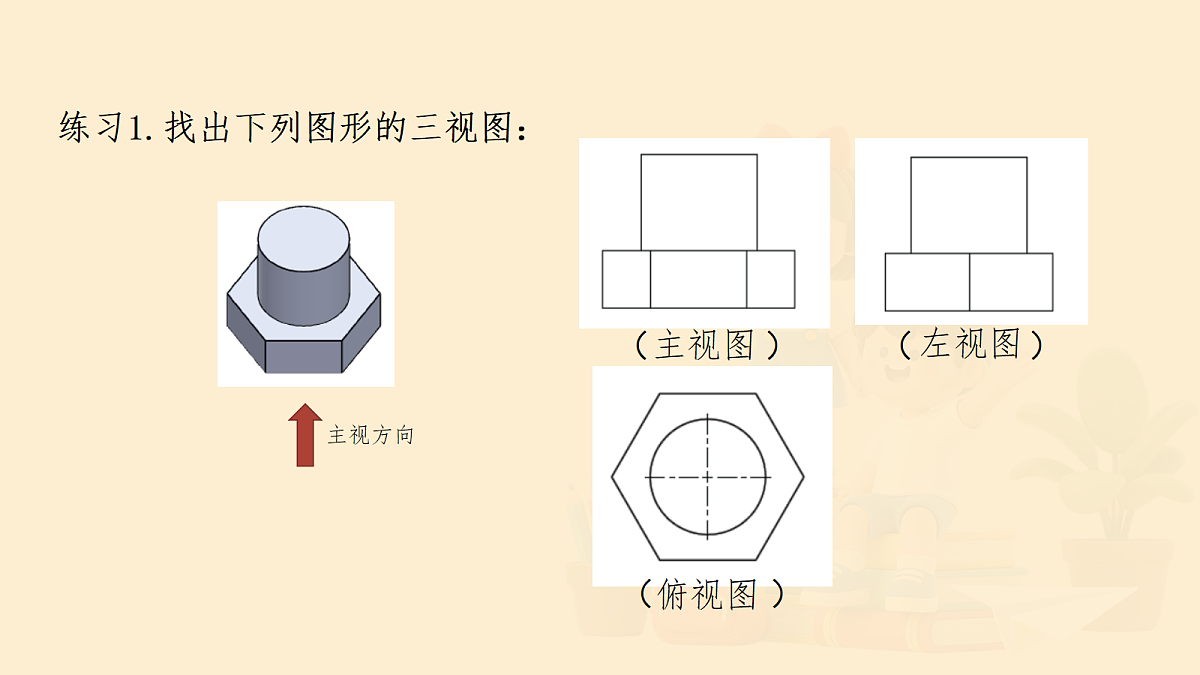

练习1.找出下列图形的三视图：
（ ）

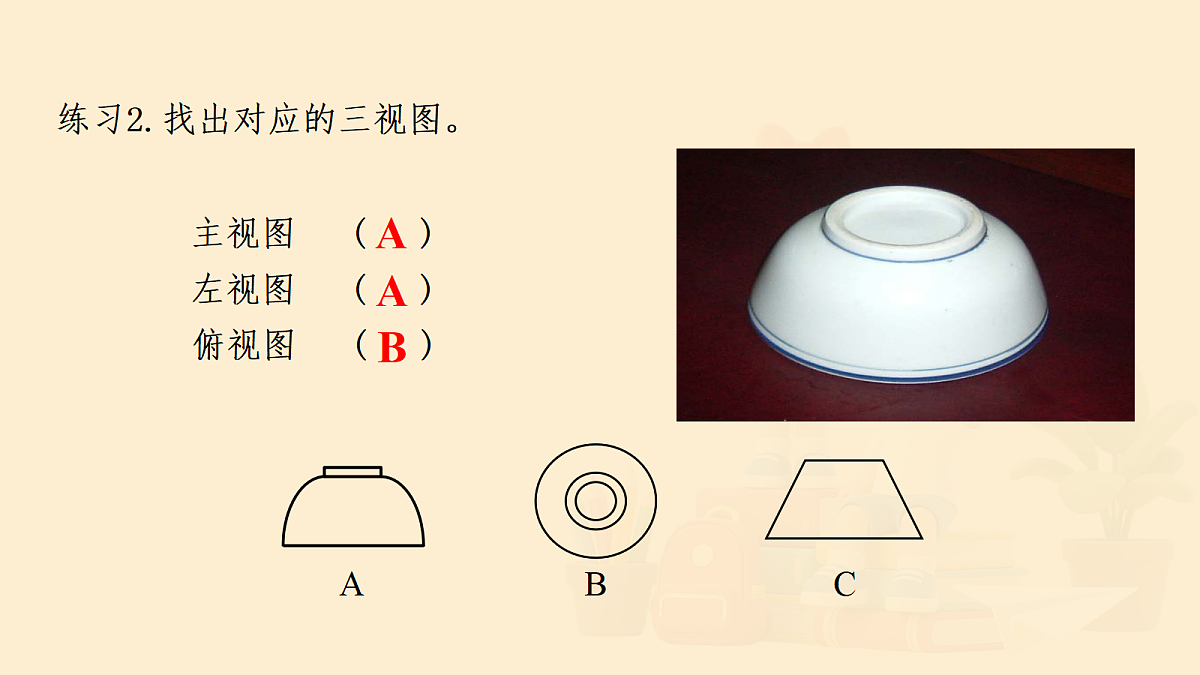

练习2.找出对应的三视图。

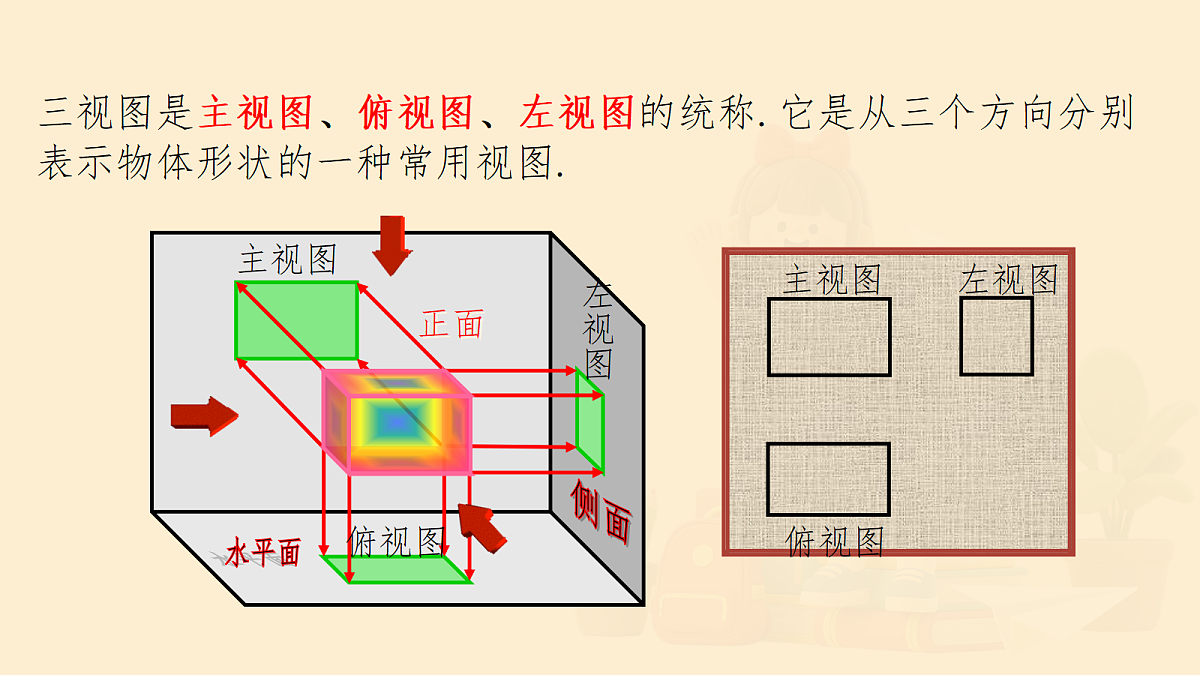

三视图是主视图、俯视图、左视图的统称.它是从三个方向分别表示物体形状的一种常用视图.
例1.画出图中长方体的三视图：
主、俯：长对正主、左：高平齐俯、左：宽相等
例2（1）画出图中圆柱体的三视图：
例2（2）画出图中圆锥的三视图：
练习3.基本几何体的三视图（1）正方体的三视图都是 。
（2）圆柱的三视图中有两个是 ，另一个是 。
（3）圆锥的三视图中有两个是 ，另一个是 。
（4）球体的三视图都是 。
（5）正四棱锥的三视图中有两个是 ，另一个是 。
A.圆和一个点； B.圆； C.等腰三角形；D.长方形； E.正方形； F.正方形和它的对角线；G.三角形； H.正方形和一个点；
例3.如图是由几个相同的小正方体搭成的几何图形，画出它的的三视图。
变式.由下列三视图能否还原立体图形？
能力提升.如图，是由一下大小相同的正方体搭成的一个几何体的主视图和俯视图，则它最少需 个正方体，最多需 个正方体。
1.下图的几何体中，主视图、左视图、俯视图均相同的是 ( D )
A B C D
2.在如图所示的几何体中，其三视图中有长方形的是____1___.
3．如图是一个空心圆柱体，其俯视图是(　D　)
答案：C解析：圆柱的主视图是长方形（反映底面直径和高），球体为圆形，圆锥为三角形，六棱锥为多边形。
4、下列几何体的主视图为长方形的是（ ）A. 球体B. 圆锥C. 圆柱D. 六棱锥
答案：D解析：三视图的绘制需满足 “长对正、高平齐、宽相等” 的对应关系，确保尺寸一致。
5、工人根据螺栓的三视图制造零件时，需遵循的尺寸规则是（ ）A. 主视图与俯视图长相等B. 主视图与左视图高相等C. 俯视图与左视图宽相等D. 以上全部
答案：B解析：圆锥的俯视图是圆形，且需标注顶点在中心的投影点，以区别于圆柱。
6、圆锥的俯视图是（ ）A. 三角形B. 圆形（含中心点）C. 圆形D. 扇形
答案：C解析：左视图通常反映几何体的侧面结构，移除边缘小正方体可能不影响侧视轮廓。
7、去掉几何体最左侧的小正方体后，视图不变的是（ ）A. 主视图B. 俯视图C. 左视图
答案：B解析：因圆锥与圆柱底面重合，俯视图仅显示一个圆形（直径与底面相同）。
8、某零件由圆柱和圆锥组合而成（圆锥底面与圆柱顶面重合），其俯视图是（ ）A. 两个同心圆B. 一个圆形C. 圆形内含小圆D. 圆形与三角形
答案：A解析：俯视图为正方形，主视图和左视图为全等等腰三角形，符合四棱锥的特征（底面为正方形，顶点投影在中心）。四棱柱的三视图均为长方形或正方形，故 B 错误；圆锥的俯视图为圆，故 C 错误；圆柱的俯视图为圆，故 D 错误。
9、若一个几何体的俯视图是正方形，主视图和左视图均为全等的等腰三角形，则该几何体是（　　）A. 四棱锥B. 四棱柱C. 圆锥D. 圆柱
答案：A解析：主视图和左视图均为长方形，俯视图为圆，符合圆柱的三视图特征（主视图和左视图为全等长方形，俯视图为圆）。圆锥的俯视图是带圆心的圆，主视图和左视图为全等三角形，故 B 错误；球的三个视图均为圆，故 C 错误；三棱柱的俯视图为三角形，故 D 错误。
10、一个立体图形的三视图如下：主视图为长方形，左视图为长方形，俯视图为圆。该立体图形是（　　）A. 圆柱B. 圆锥C. 球D. 三棱柱
1.一辆汽车从小明面前经过，下面是小明拍摄到的一组照片，你能给出汽车被摄入镜头的先后顺序吗？
