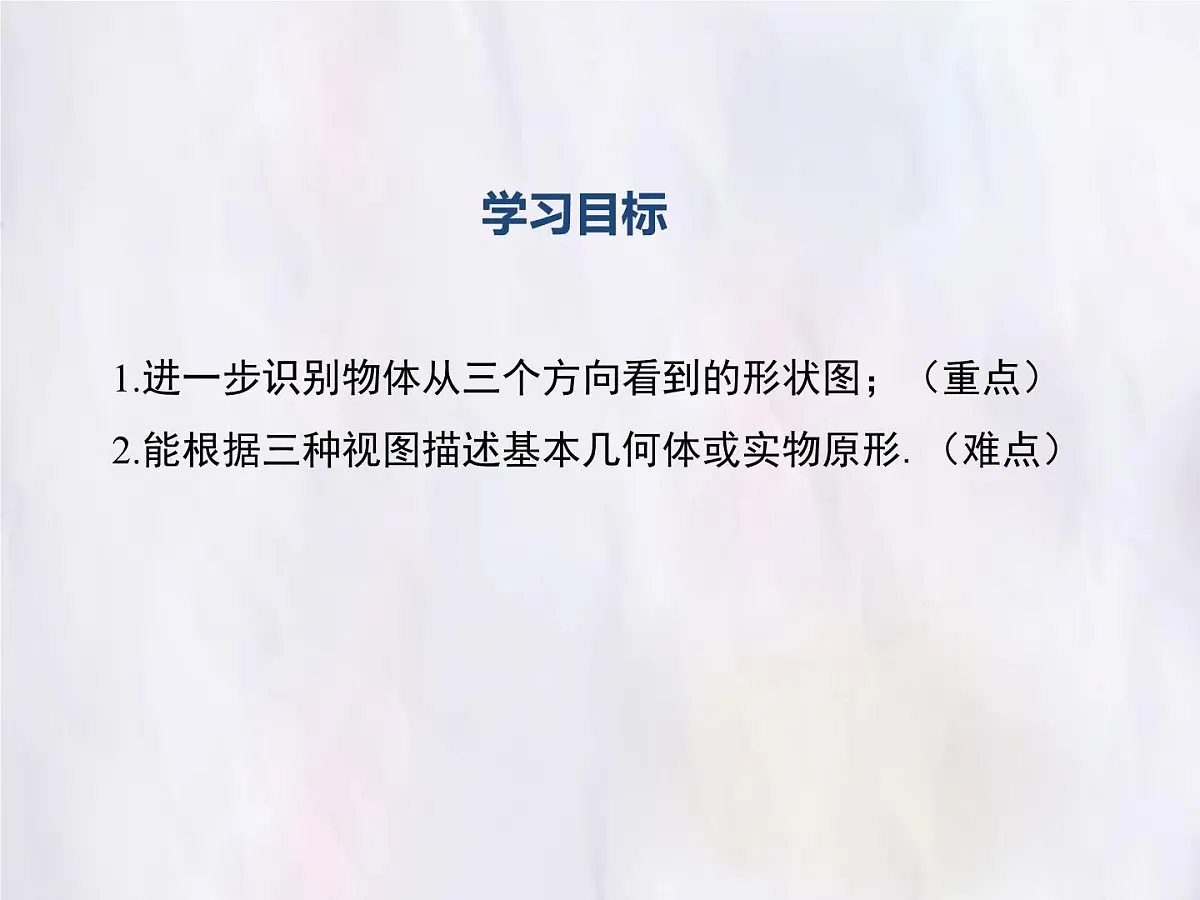

1.进一步识别物体从三个方向看到的形状图；（重点）2.能根据三种视图描述基本几何体或实物原形.（难点）

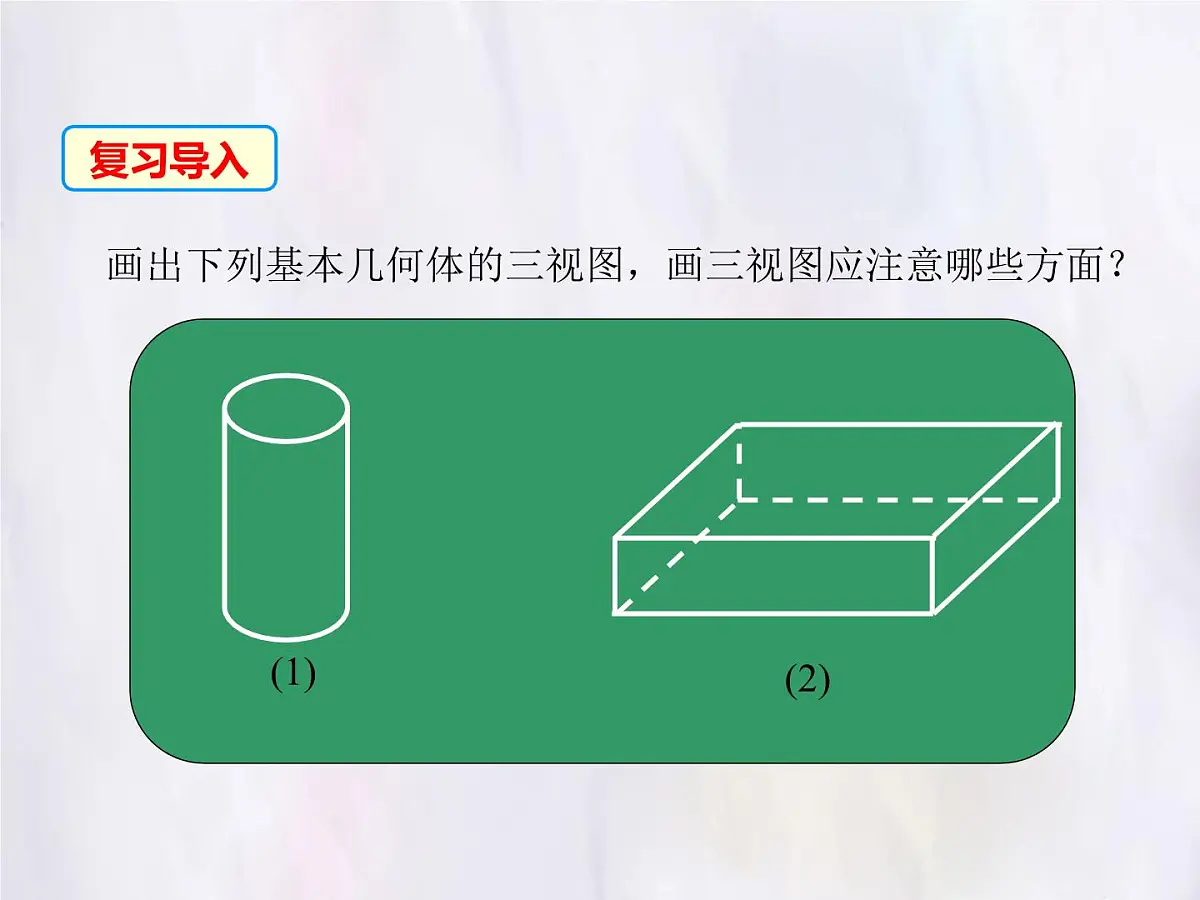

画出下列基本几何体的三视图，画三视图应注意哪些方面？

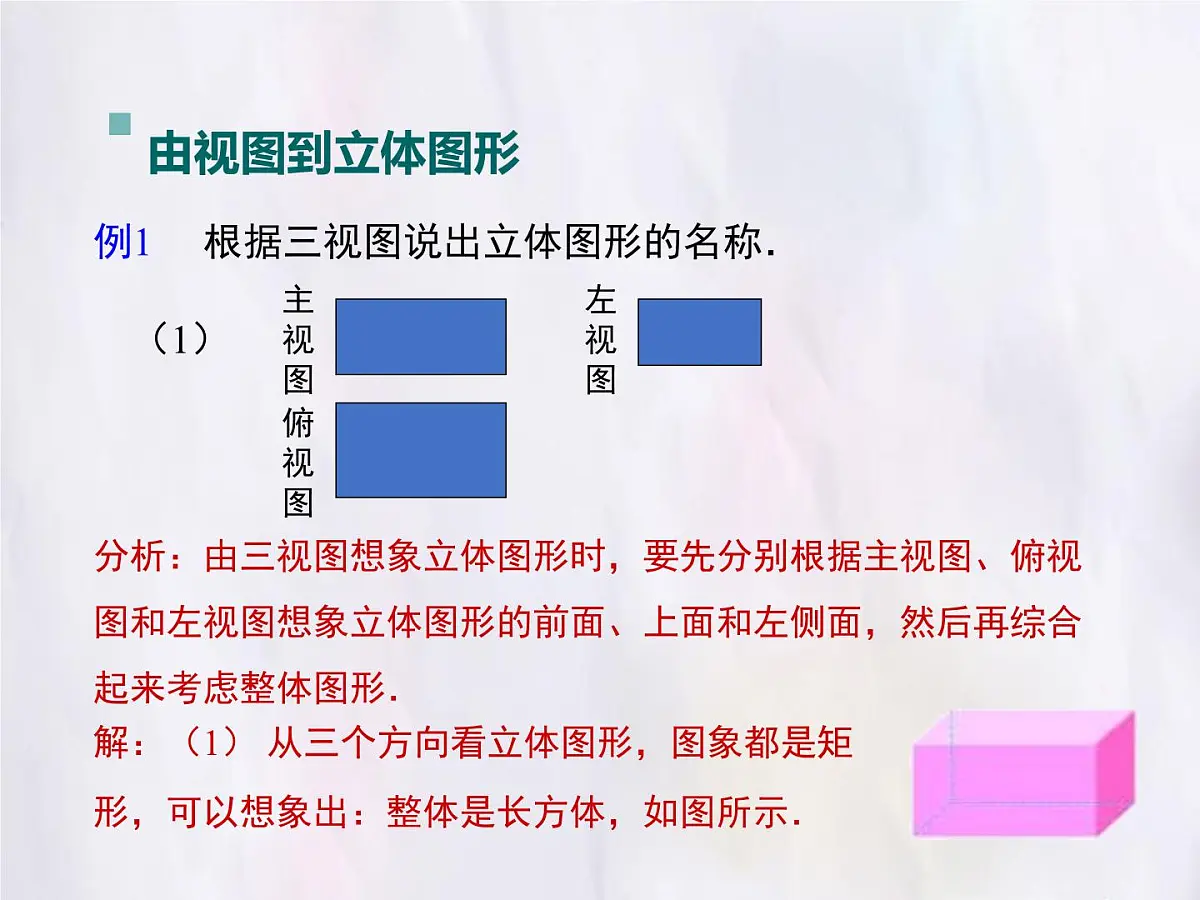

例1 根据三视图说出立体图形的名称．
分析：由三视图想象立体图形时，要先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面，然后再综合起来考虑整体图形．
解：（1） 从三个方向看立体图形，图象都是矩形，可以想象出：整体是长方体，如图所示．

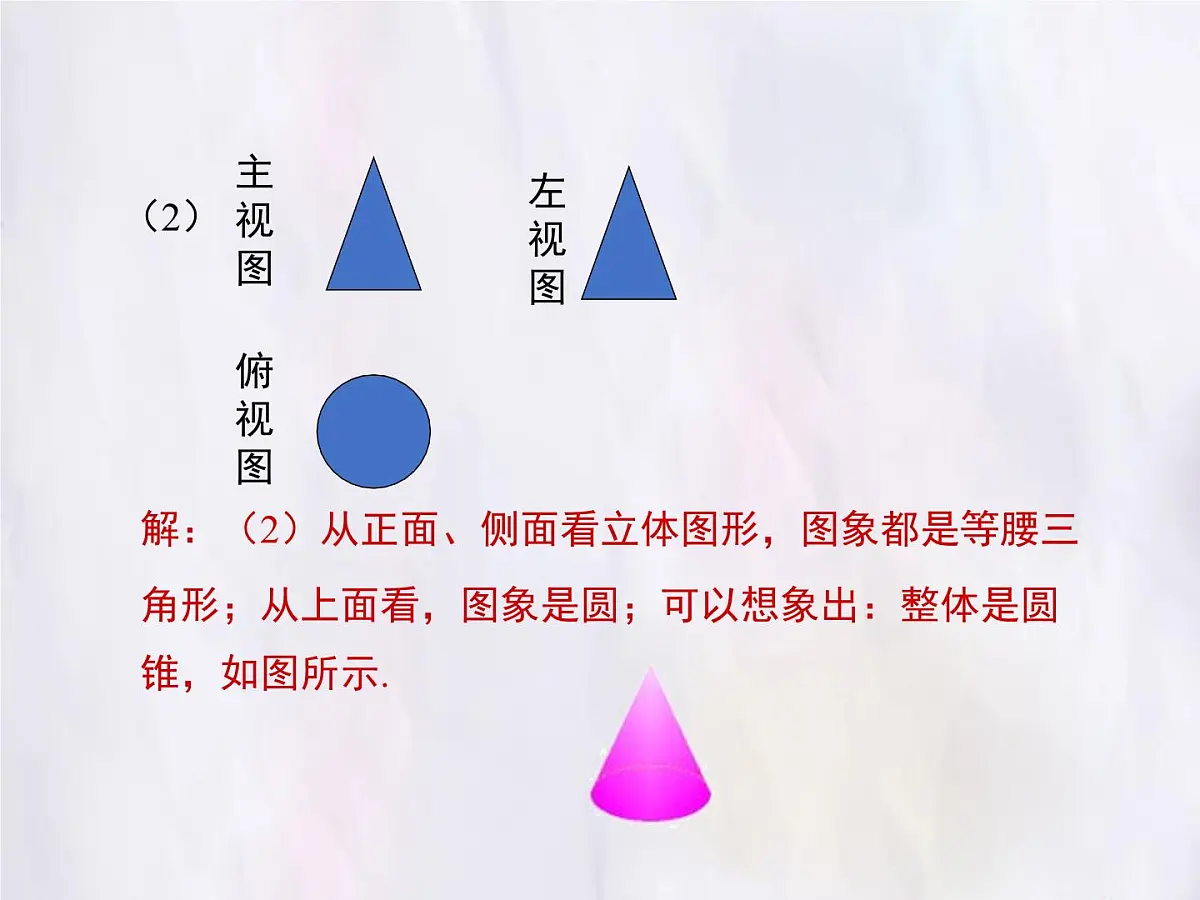

解：（2）从正面、侧面看立体图形，图象都是等腰三角形；从上面看，图象是圆；可以想象出：整体是圆锥，如图所示.

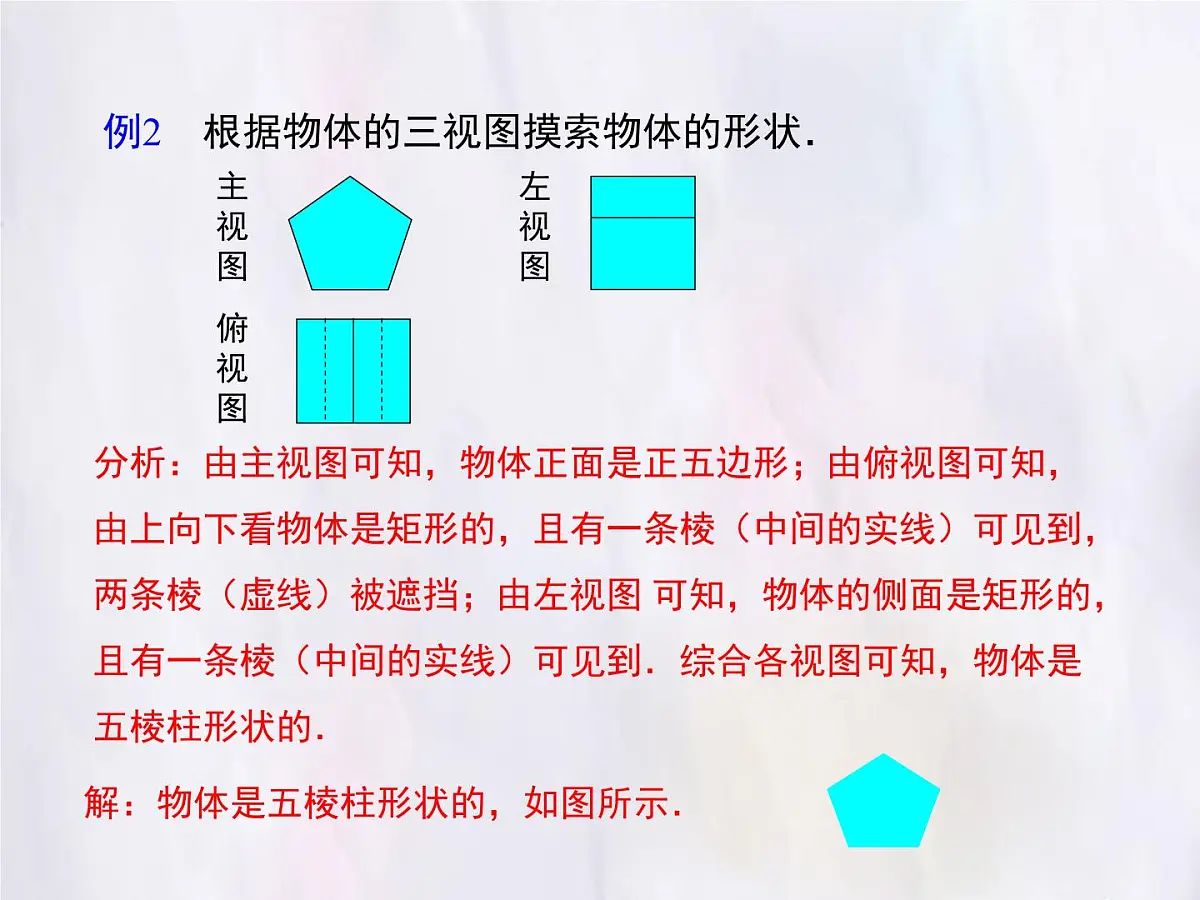

例2 根据物体的三视图摸索物体的形状．
分析：由主视图可知，物体正面是正五边形；由俯视图可知，由上向下看物体是矩形的，且有一条棱（中间的实线）可见到，两条棱（虚线）被遮挡；由左视图 可知，物体的侧面是矩形的，且有一条棱（中间的实线）可见到．综合各视图可知，物体是五棱柱形状的．
解：物体是五棱柱形状的，如图所示．

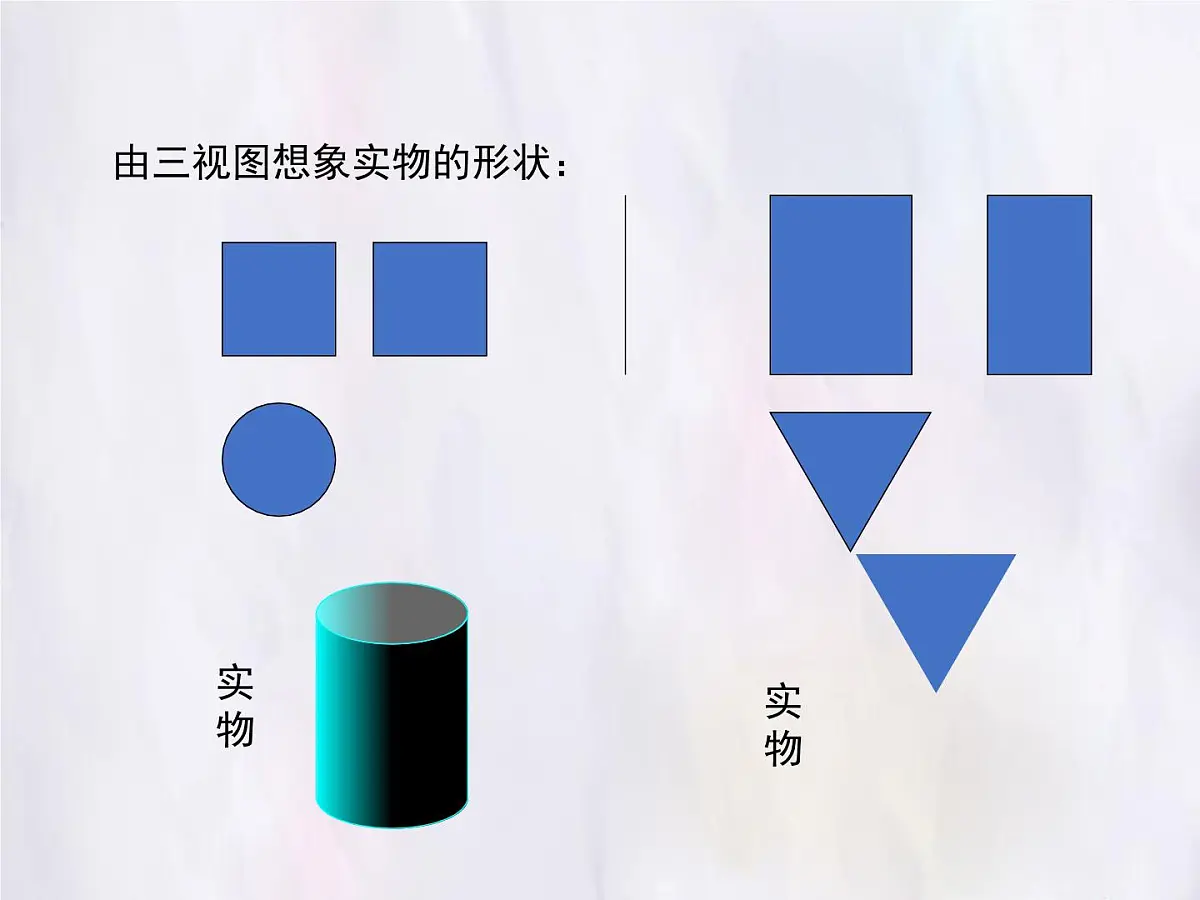

由三视图想象实物的形状：
根据三视图描述物体的形状．
1.下面所给的三视图表示什么几何体?
2.下面所给的三视图表示什么几何体?
3.下面所给的三视图表示什么几何体?
4.用小立方块搭出符合下列三视图的几何体：
5.下列是一个物体的三视图，请描述出它的形状.
