3.2.2 由立体图形到视图（课件）2025-2026学年2024华东师大版七年级数学上册课件

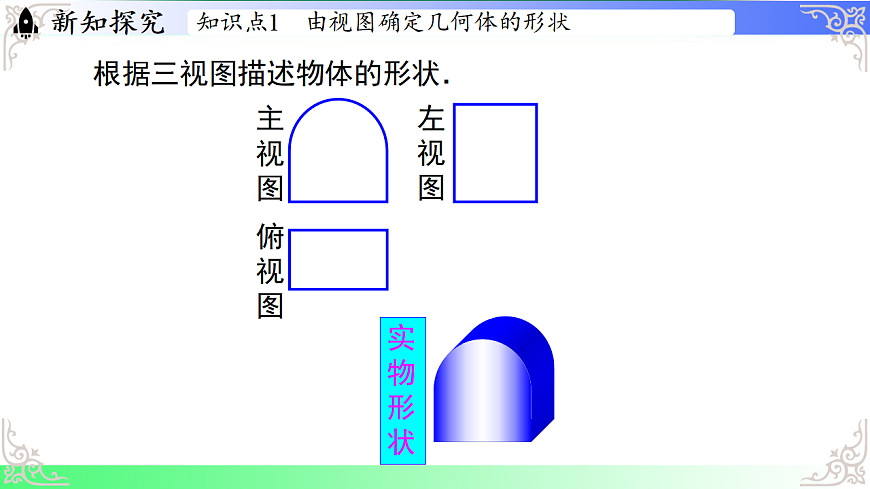

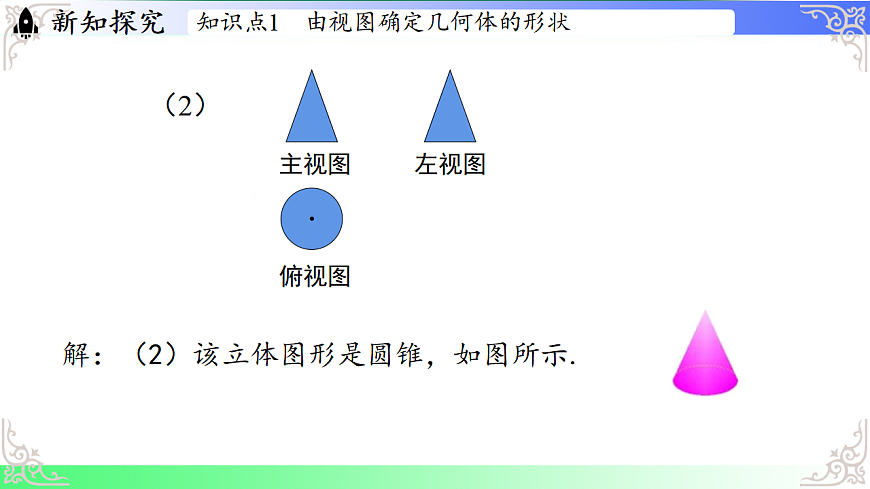

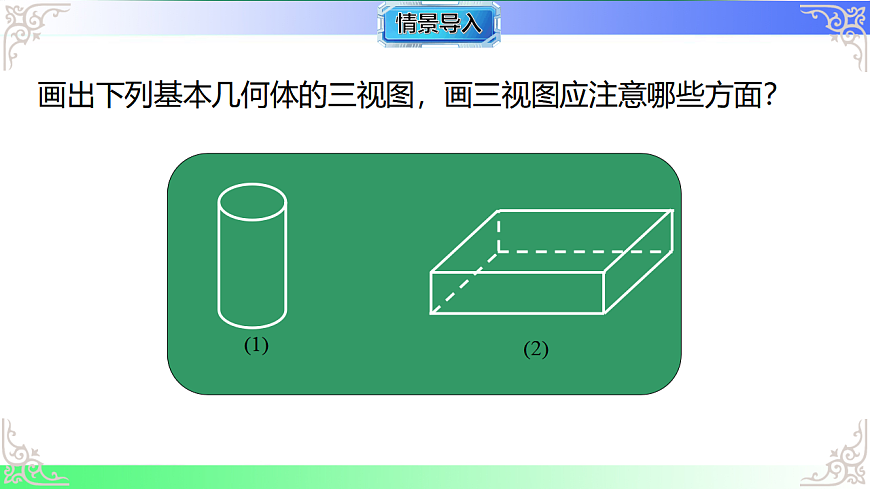

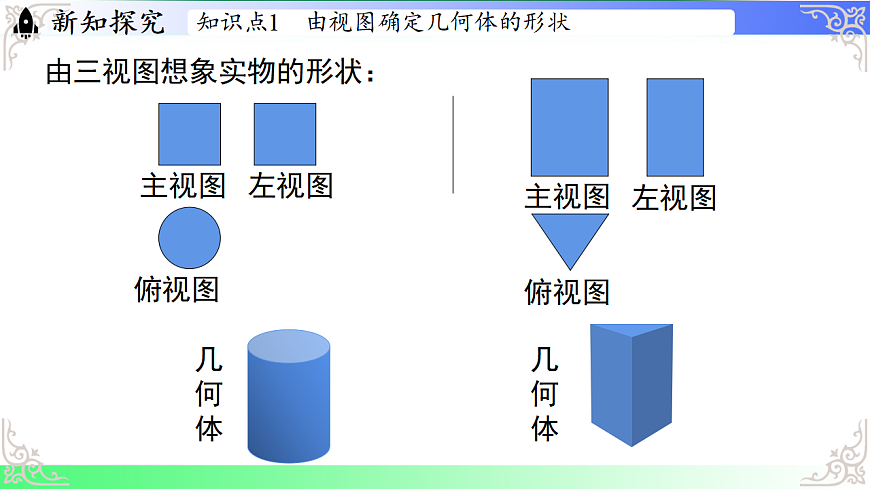

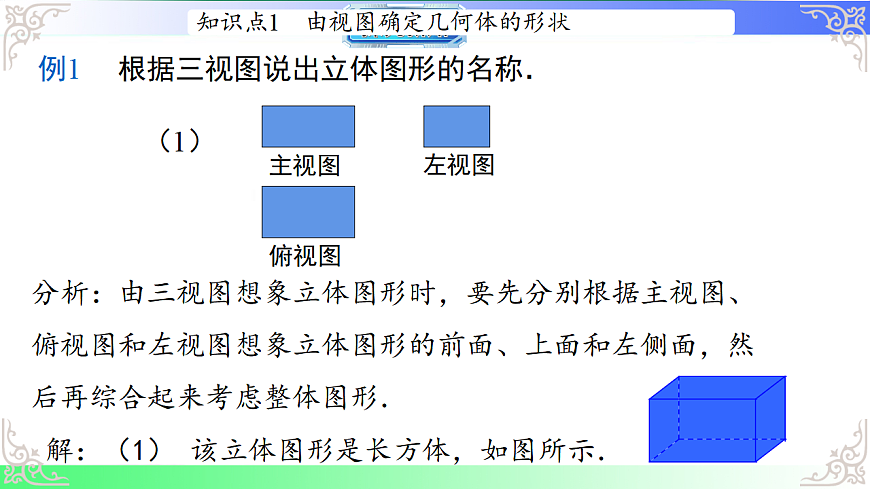

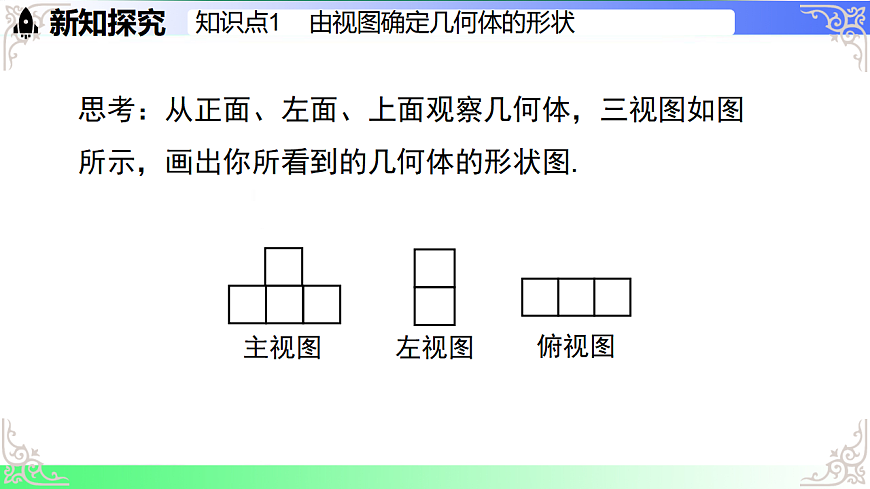

幻灯片 1：封面标题：3.2.1 由立体图形到视图学科：数学年级：七年级上册版本：华东师大版副标题：从三维立体到二维平面的转化幻灯片 2：情境引入 —— 生活中的 “观察与绘制”场景 1：拍照记录小明给魔方拍了三张照片：正面拍（看到的是正方形）、上面拍（看到的是正方形）、左面拍（看到的是正方形），三张照片都是相同的平面图形场景 2：建筑图纸建筑师设计房子时，会绘制 “正面图”“顶面图”“侧面图”，这些图纸是从不同方向观察房子得到的平面图形，用于指导施工场景 3：产品包装设计设计师绘制水杯的 “正视图”“俯视图”，确保包装能准确容纳水杯，这些视图是立体水杯的平面化呈现提问：为什么从不同方向观察同一个立体图形，会得到不同的平面图形？这些平面图形被称为 “视图”，如何定义和绘制常见立体图形的视图？幻灯片 3：视图的定义与三视图概念视图的定义：从某一方向观察立体图形，所得到的平面图形叫做立体图形的一个视图（视图是立体图形的平面化表示，反映立体图形的形状和尺寸）三视图的核心概念（工程制图中常用的三种基本视图）：主视图：从立体图形的正面（正前方）观察得到的视图（反映立体图形的长和高）俯视图：从立体图形的上面（正上方）观察得到的视图（反映立体图形的长和宽）左视图：从立体图形的左面（正左方）观察得到的视图（反映立体图形的宽和高）视图对应关系（三视图的尺寸关联）：主视图与俯视图：“长对正”（长相等，左右对齐）主视图与左视图：“高平齐”（高相等，上下对齐）俯视图与左视图：“宽相等”（宽相等，前后对应）图形展示：以长方体为例，分别标注主视图、俯视图、左视图的位置和对应的长、宽、高，让学生直观理解三视图的关系幻灯片 4：正方体与长方体的三视图1. 正方体的三视图正方体特征：所有棱长相等，六个面都是正方形三视图绘制：主视图：正方形（从正面观察，看到一个正方形，反映正方体的棱长）俯视图：正方形（从上面观察，看到一个正方形，与主视图大小相同）左视图：正方形（从左面观察，看到一个正方形，与主视图、俯视图大小相同）特点：正方体的三视图是三个全等的正方形（棱长相等，各方向观察形状一致）2. 长方体的三视图长方体特征：长、宽、高互不相等（或部分相等），六个面都是矩形三视图绘制（设长方体长为 a、宽为 b、高为 c，a≠b≠c）：主视图：矩形（长 = a，高 = c，反映长方体的长和高）俯视图：矩形（长 = a，宽 = b，反映长方体的长和宽）左视图：矩形（宽 = b，高 = c，反映长方体的宽和高）特点：长方体的三视图是三个不同的矩形（或部分相同，如有两个棱长相等时，对应视图全等）学生活动：在纸上画出一个长 3cm、宽 2cm、高 1cm 的长方体的三视图，标注长、宽、高的尺寸幻灯片 5：圆柱体的三视图圆柱体特征：两个底面是全等的圆，侧面是曲面，高垂直于底面三视图绘制（以底面半径 r、高 h 的圆柱为例）：主视图：矩形（长 = 2r（底面直径），高 = h，反映圆柱的底面直径和高；矩形的上下边对应圆柱底面的直径，左右边对应圆柱的高）俯视图：圆（直径 = 2r，反映圆柱底面的形状和大小；圆的圆心对应圆柱底面的圆心）左视图：矩形（宽 = 2r，高 = h，与主视图全等，反映圆柱的底面直径和高）关键注意事项：主视图和左视图中的矩形，其水平边长等于圆柱底面的直径（而非半径）俯视图中的圆需用圆规规范绘制，标注圆心（可选）和直径（或半径）图形演示：展示圆柱体的立体图，分别对应画出主视图、俯视图、左视图，标注尺寸 2r 和 h，强调 “长对正、高平齐、宽相等”幻灯片 6：圆锥体的三视图圆锥体特征：一个底面是圆，侧面是曲面，有一个顶点，高垂直于底面（顶点到底面圆心的距离）三视图绘制（以底面半径 r、高 h 的圆锥为例）：主视图：等腰三角形（底边长 = 2r（底面直径），高 = h（圆锥的高）；三角形的底边对应圆锥底面的直径，两腰对应圆锥侧面的轮廓线）俯视图：圆 + 圆心点（圆的直径 = 2r，圆心点对应圆锥的顶点在底面的投影，需用实心点标注，反映圆锥底面形状和顶点位置）左视图：等腰三角形（与主视图全等，底边长 = 2r，高 = h，反映圆锥的底面直径和高）关键注意事项：主视图和左视图中的等腰三角形，其高是圆锥的实际高度（而非侧面母线长）俯视图中的圆心点不可遗漏，它是圆锥顶点在底面的投影，体现圆锥的空间位置图形演示：展示圆锥体的立体图，对比画出三视图，标注等腰三角形的底和高、圆的直径，说明圆心点的作用幻灯片 7：球体的三视图球体特征：全由曲面围成，球面上任意一点到球心的距离相等（半径 r）三视图绘制：主视图：圆（直径 = 2r，反映球体的直径）俯视图：圆（直径 = 2r，与主视图全等）左视图：圆（直径 = 2r，与主视图、俯视图全等）特点：球体从任意方向观察，得到的视图都是全等的圆（因为球体的对称性，各方向形状一致）生活联系：篮球、地球仪的视图，无论从正面、上面还是左面观察，看到的都是圆形，与球体三视图的特征一致图形展示：呈现球体立体图和对应的三视图，三个圆大小相同，标注直径 2r，强调对称性对视图的影响幻灯片 8：三视图的绘制步骤（通用方法）步骤 1：确定观察方向明确主视图（正面）、俯视图（上面）、左视图（左面）的观察角度，确保方向 “正”（如正面是立体图形的主要工作面或对称面）步骤 2：分析立体图形的构成识别立体图形的底面、侧面形状（如长方体的矩形面、圆柱的圆形底面），确定视图的基本轮廓（矩形、圆、等腰三角形等）步骤 3：标注尺寸与细节按 “长对正、高平齐、宽相等” 标注视图的长、宽、高（或直径、半径），添加必要细节（如圆锥俯视图的圆心点）步骤 4：检查视图对应关系验证主视图与俯视图的长是否对齐，主视图与左视图的高是否平齐，俯视图与左视图的宽是否相等，确保三视图尺寸一致示例演示：以正四棱锥（底面是正方形，侧面是等腰三角形）为例，按步骤绘制三视图，强调各视图的对应关系幻灯片 9：易错点辨析 —— 视图绘制的常见误区易错点 1：圆柱主视图画成圆错误示例：将圆柱的主视图画成圆（误将底面视图当作正面视图）正确：圆柱主视图是矩形（反映底面直径和高，正面观察看不到圆形底面）易错点 2：圆锥主视图的高标注错误错误示例：将圆锥主视图等腰三角形的高标注为母线长（母线长是顶点到底面圆周的距离，不是圆锥的高）正确：等腰三角形的高标注为圆锥的实际高度（顶点到底面圆心的垂直距离）易错点 3：俯视图与左视图 “宽不相等”错误示例：长方体俯视图的宽为 2cm，左视图的宽为 3cm（违反 “宽相等” 原则）正确：俯视图与左视图的宽必须相等（均等于长方体的实际宽度，确保尺寸对应）易错点 4：球体三视图大小不一致错误示例：球体主视图圆的直径为 4cm，俯视图圆的直径为 5cm（忽略球体的对称性）正确：球体三视图的圆大小完全相同（直径均等于球体的实际直径）幻灯片 10：实际应用 —— 视图在生活中的作用应用 1：工程制图建筑工人根据房屋的三视图（正面图、顶面图、侧面图）搭建墙体、安装门窗，视图确保施工尺寸准确应用 2：产品制造工厂根据零件的三视图（如螺栓的主视图、俯视图）加工零件，保证零件的形状和尺寸符合设计要求应用 3：3D 建模与打印设计师通过绘制三视图，将立体图形转化为数字模型，3D 打印机根据视图数据打印出实体模型例题：某工厂要加工一个圆柱体零件，要求底面直径为 8cm，高为 10cm，画出该圆柱体的三视图，并标注关键尺寸。解答：主视图：矩形，长 = 8cm（直径），高 = 10cm俯视图：圆，直径 = 8cm（标注 “Φ8cm”）左视图：矩形，宽 = 8cm，高 = 10cm三视图满足 “长对正、高平齐、宽相等”幻灯片 11：课堂小结（核心知识点）视图的定义：从某一方向观察立体图形得到的平面图形，三视图包括主视图、俯视图、左视图常见立体图形的三视图：正方体 / 长方体：矩形（正方体为全等正方形，长方体为对应尺寸矩形）圆柱：主 / 左视图为矩形（含直径和高），俯视图为圆圆锥：主 / 左视图为等腰三角形（含直径和高），俯视图为圆 + 圆心点球体：三视图为全等的圆三视图关系：长对正、高平齐、宽相等，确保尺寸对应绘制关键：明确观察方向，分析立体特征，标注尺寸细节，检查对应关系幻灯片 12：课堂检测（4 道题）下列立体图形中，主视图是矩形的是（ ）A. 球体 B. 圆锥 C. 圆柱 D. 正四棱锥圆锥的俯视图是（ ）A. 等腰三角形 B. 圆 C. 圆 + 圆心点 D. 矩形画出底面半径为 3cm、高为 5cm 的圆柱的主视图和俯视图，并标注尺寸简述球体的三视图特征，并说明原因答案：C（A 是圆，B 是等腰三角形，D 是等腰三角形） 2. C（圆锥俯视图是圆，且需标注圆心点） 3. 主视图：矩形，长 = 6cm（直径），高 = 5cm；俯视图：圆，标注 “Φ6cm”（直径 = 6cm） 4. 特征：球体的三视图是三个全等的圆；原因：球体具有对称性，从任意方向观察，看到的平面图形都是直径等于球体直径的圆幻灯片 13：课后思考问题 1：如何绘制组合立体图形（如 “圆柱 + 圆锥” 的冰淇淋甜筒）的三视图？需要注意哪些细节？（提示：分别绘制各基本立体的视图，再结合组合位置调整，确保各部分视图的尺寸对应）问题 2：如果已知一个立体图形的三视图，如何反向还原出立体图形的形状？（提示：根据三视图的尺寸关系，结合常见立体的视图特征，逐步构建立体结构）幻灯片 14：感谢语内容：本次课程到此结束，谢谢大家！2025-2026学年华东师大版数学七年级上册授课教师： . 班 级： . 时 间： . 3.2.2 由立体图形到视图第3章 图形的初步认识1.进一步识别物体从三个方向看到的形状图；2.能根据三种视图描述基本几何体或实物原形.画出下列基本几何体的三视图，画三视图应注意哪些方面？(1)(2)知识点1 由视图确定几何体的形状例1 根据三视图说出立体图形的名称．分析：由三视图想象立体图形时，要先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面，然后再综合起来考虑整体图形．解：（1） 该立体图形是长方体，如图所示．（1）主视图俯视图左视图知识点1 由视图确定几何体的形状解：（2）该立体图形是圆锥，如图所示.（2）主视图俯视图左视图知识点1 由视图确定几何体的形状由三视图想象实物的形状：几何体几何体主视图俯视图左视图俯视图主视图左视图知识点1 由视图确定几何体的形状根据三视图描述物体的形状．主视图俯视图左视图实物形状思考：从正面、左面、上面观察几何体，三视图如图所示，画出你所看到的几何体的形状图.左视图俯视图主视图知识点1 由视图确定几何体的形状三视图与上下、前后、左右之间的关系:(1)主视图：反映几何体的左右列数和每一列的上下层数.(2)左视图 ：反映几何体的前后列数和每一列的上下层数.(3)俯视图 ：反映几何体的前后行数和每一行的左右列数.知识点1 由视图确定几何体的形状思考：从正面、左面、上面观察几何体，三视图如图所示，画出你所看到的几何体的形状图.分析:从主视图看有3列，从左往右，每列上下的数量分别是1，2，1;从左视图看有1列，这列上下的数量是2;从俯视图看有3列，从左往右，小方块的数量都是1，前后只有1行.左视图俯视图主视图知识点1 由视图确定几何体的形状例2 如图，该主视图和俯视图对应的几何体可能是( )解析:从主视图看,几何体上下有两行,且上面一行只有中间一列有小正方体,排除C;从俯视图看,几何体前后有两行,且前面一行只有中间一列有小正方体,排除A,D.主视图俯视图B知识点1 由视图确定几何体的形状例3 一个几何体由几个大小相同的小立方块搭成，从上面和从左面看到的这个几何体的形状图如图所示，请搭出满足条件的几何体．你搭的几何体由几个小立方块组成？从左面看从上面看5个6个知识点1 由视图确定几何体的形状名师点金　　由三视图还原几何体的两种思维模式：一是从三个平面图形出发，运用空间想象力直接得出几何体；二是逆向从常见几何体的三视图是否是题中给出的平面图形出发，得出答案.知识点1　由三视图还原几何体1. [母题·教材P133例3 2023 湖州]已知某几何体的三视图如图所示，则该几何体可能是(　D　)DABCD2. [2023·广州]一个几何体的三视图如图所示，则它表示的几何体可能是(　D　)DABCD3. 如图是一个立体图形的三视图，该立体图形是(　D　)D4. [2023·安徽]某几何体的三视图如图所示，则该几何体为(　B　)BABCD5. [2023·苏州]今天是父亲节，小东同学准备送给父亲一个小礼物.已知礼物外包装的主视图如图所示，则该礼物的外包装不可能是(　D　)D6. [2024·北京四中月考]几个大小相同的小正方体搭成几何体的俯视图如图所示，小正方形中的数字表示对应位置小正方体的个数，该几何体的主视图是(　D　)ABCDD知识点2　几何体三视图的相关计算7. [2023·黄石]如图，根据三视图，它是由(　B　)个正方体组合而成的几何体.B8. [2023·济宁]一个几何体的三视图如图所示，则这个几何体的表面积是(　B　)B易错点　考虑不全而漏解9. 由若干个完全相同的小正方体搭成的几何体的主视图和左视图如图所示，则搭成该几何体所用的小正方体的个数最多是(　B　)B 　利用三视图判断几何体的个数10. [2023·河北]如图①，一个2×2的平台上已经放了一个棱长为1的正方体，要得到一个几何体，其主视图和左视图如图②，平台上至少还需再放这样的正方体(　B　)B由三视图描述几何体（或实物原型），一般步骤为：① 想象：根据各视图想象从各个方向看到的几何体形状；② 定形：综合确定几何体（或实物原型）的形状；③ 定大小位置：根据三个视图“长对正，高平齐，宽相等”的关系，确定轮廓线的位置，以及各个方向的尺寸. 必做作业：从教材习题中选取；选做作业：完成练习册本课时的习题.谢谢观看！
