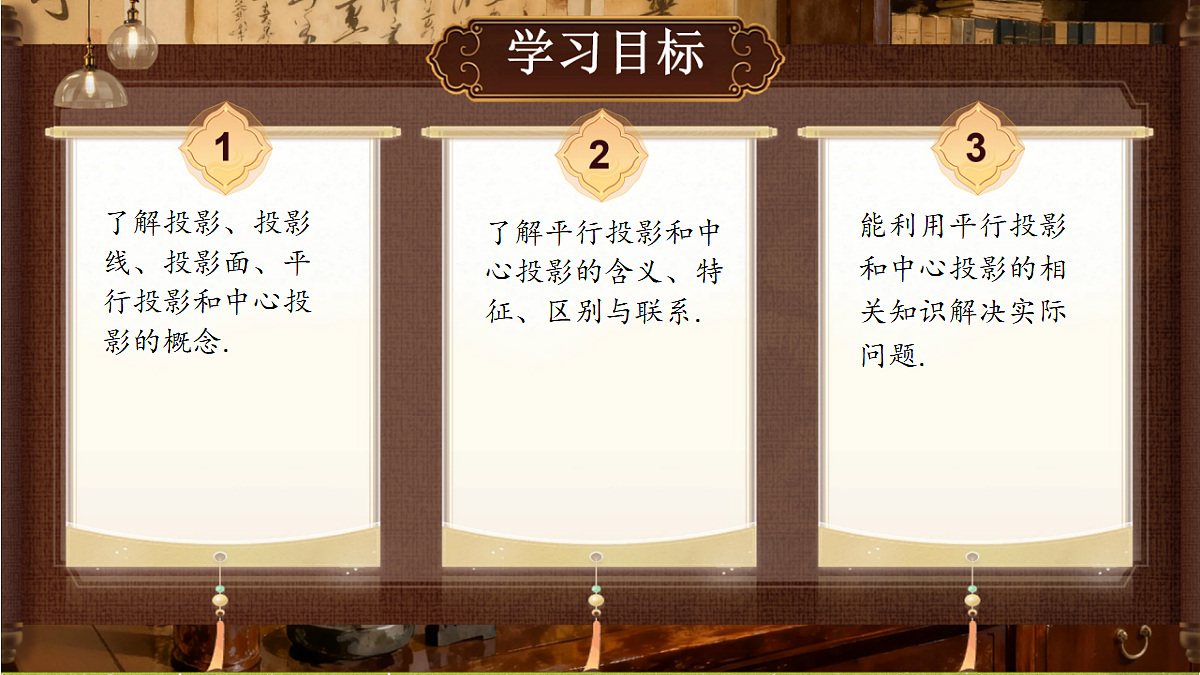

了解投影、投影线、投影面、平行投影和中心投影的概念.
了解平行投影和中心投影的含义、特征、区别与联系.
能利用平行投影和中心投影的相关知识解决实际问题.

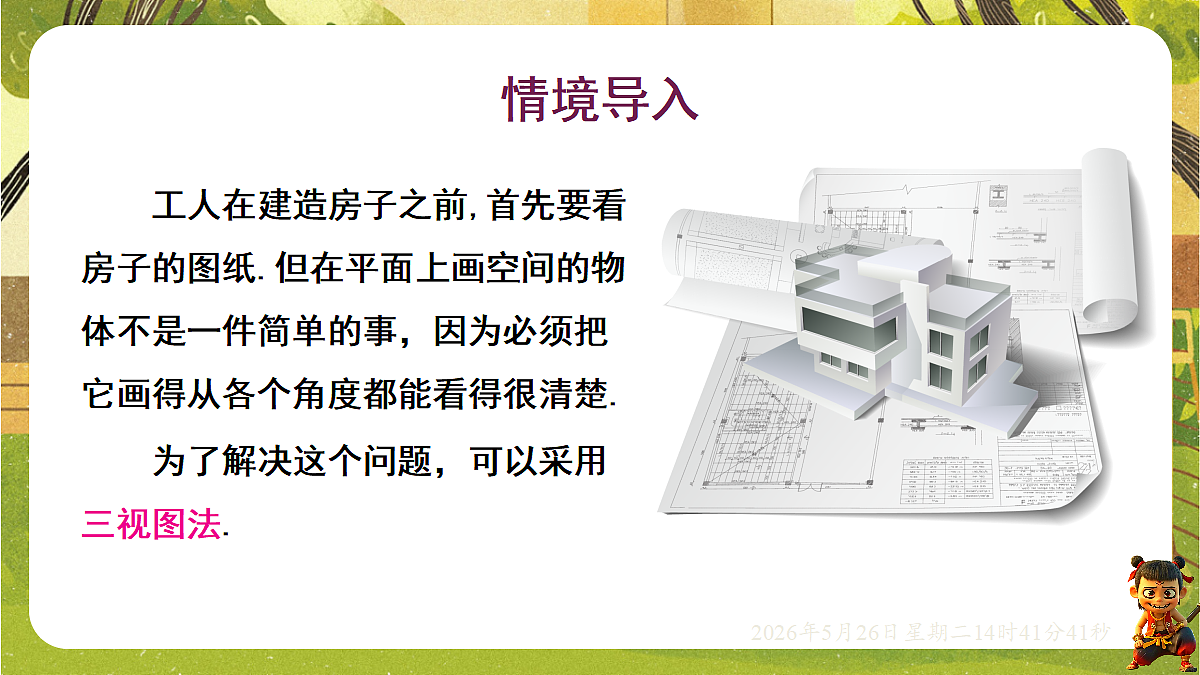

工人在建造房子之前,首先要看房子的图纸.但在平面上画空间的物体不是一件简单的事，因为必须把它画得从各个角度都能看得很清楚.
为了解决这个问题，可以采用三视图法.

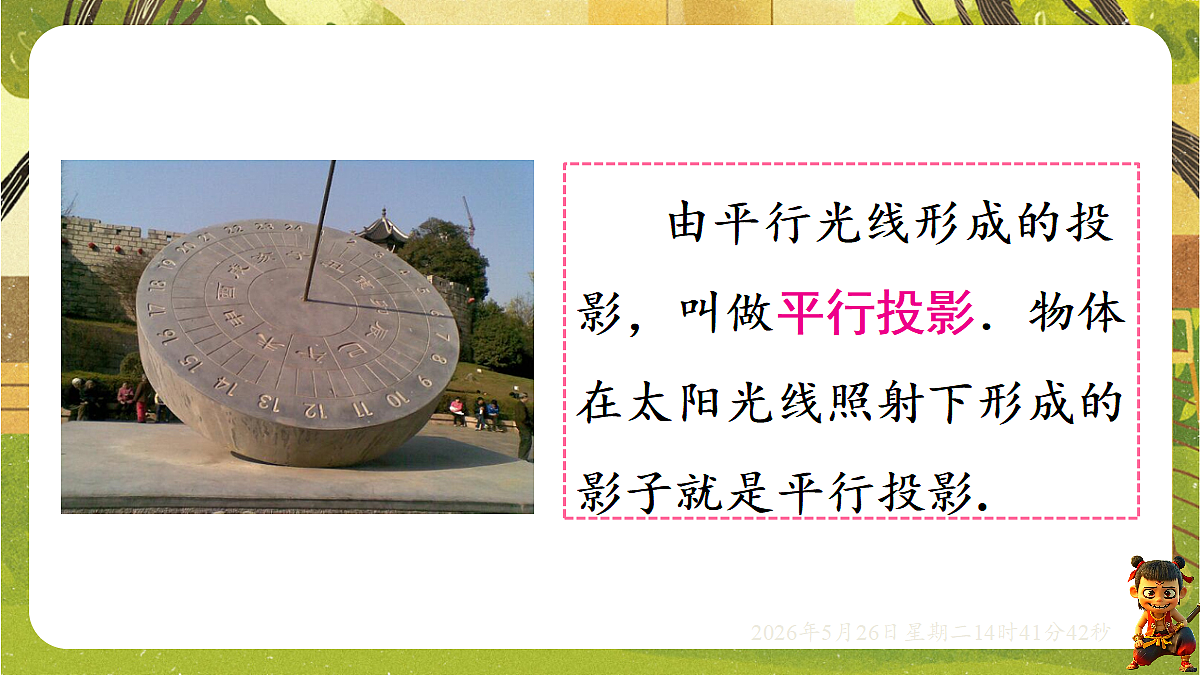

由平行光线形成的投影，叫做平行投影．物体在太阳光线照射下形成的影子就是平行投影.

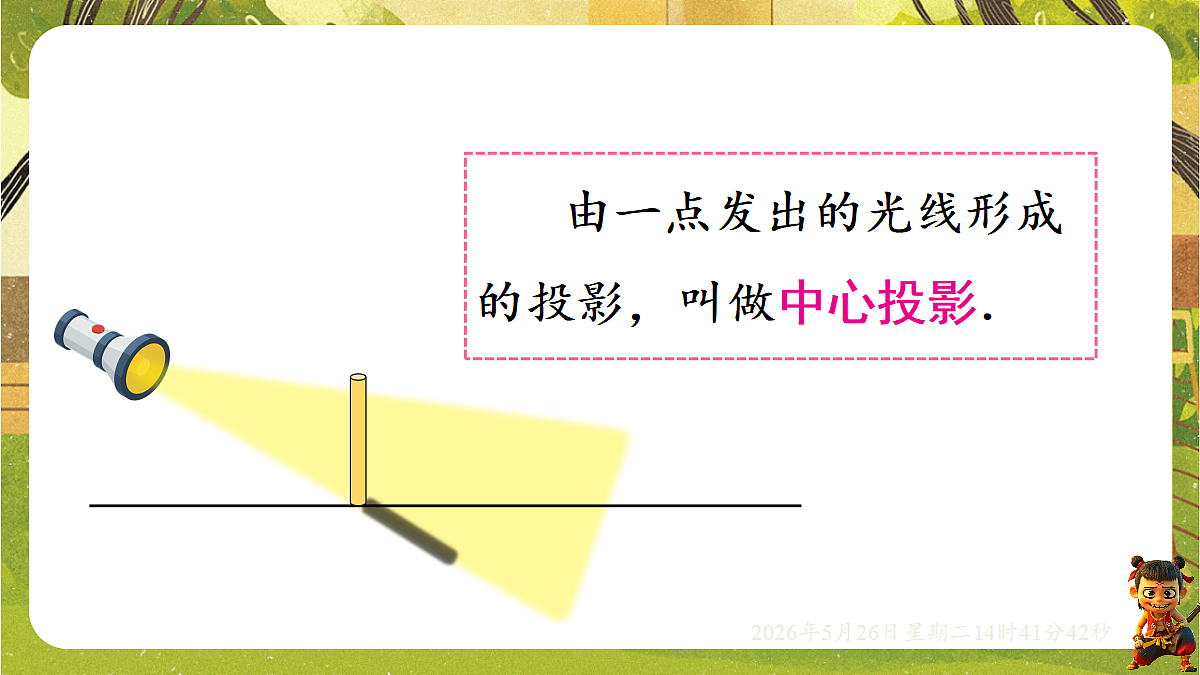

由一点发出的光线形成的投影，叫做中心投影．
1. 把下列物体与它们的投影用线连接起来：
当投影线垂直于投影面时，产生的平行投影称为正投影.

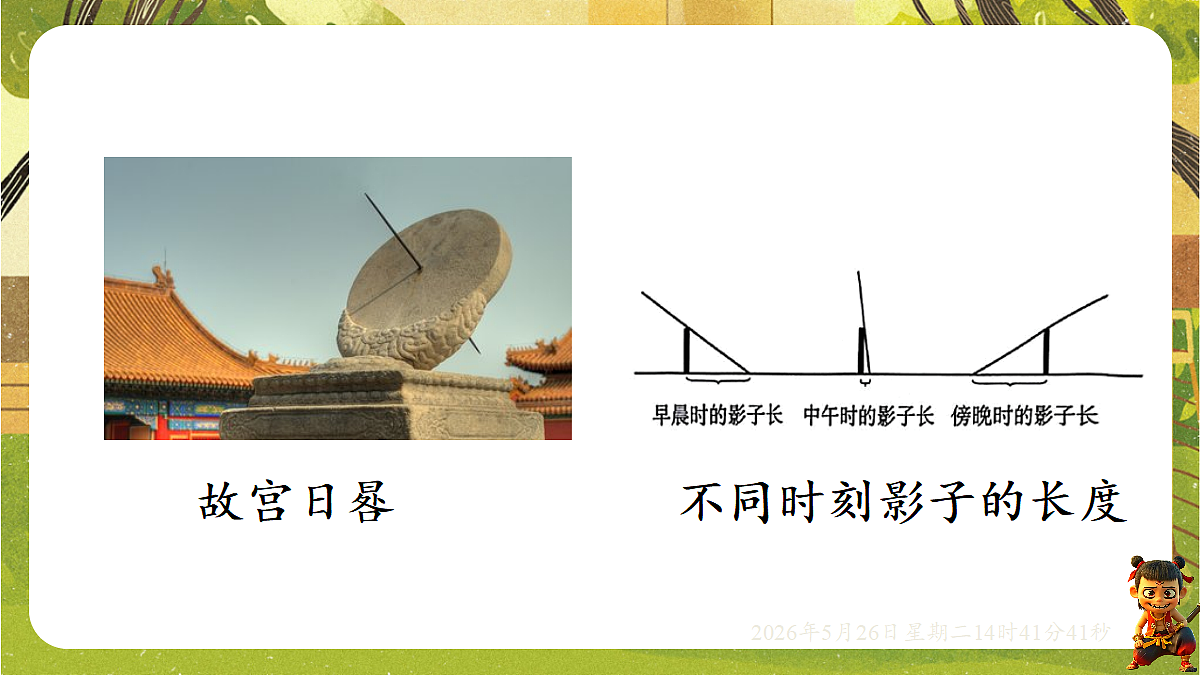

1. 皮影戏是利用什么投影？日晷呢？
2. 下图是什么投影？投影线与投影面有什么位置关系？
用手电筒照射书本，观察书本在墙面上的影子的变化：(1) 手电筒的光线垂直射到墙面时，改变书本与手电筒的距离和书本放置的方向.
【点击跳转至几何画板】
(2) 手电筒的光线斜射到墙面时，改变书本与手电筒的距离和书本放置的方向.
你会发现，物体投影的大小和形状，随着光线射入的角度及与光源距离的变化而变化，记录你的观察结果，并与同学交流.
物体投影的大小随光源距离的减小而增大.
2. 如图，把一根直的细铁丝如下放置：
三种情形下铁丝的正投影各是什么形状？
(1) 铁丝平行于投影面；
(2)铁丝倾斜于投影面；
(3) 铁丝垂直于投影面 (铁丝与投影面没有交点).
1. 举例说明生活中平行投影和中心投影的例子.
【教材P129 练习 第1题】
2. 路灯下，高矮相同的两个人的影子一定一样长吗？什么时候可能会一样长？试说明你的理由.
高矮相同的两个人的影子不一定一样长，影子的长度和位置有关.两人与路灯的距离相等时，可能会一样长.
【教材P129 练习 第2题】
知识点1　投影1. 下列现象不属于投影的是(　D　)
2. 皮影戏是在哪种光照射下形成的？(　A　)
知识点2　平行投影3. 平行投影中的光线是(　A　)
4. 如图，这是胡老师画的一幅写生画，四名同学对这幅画的作画时间作了猜测.根据胡老师给出的方向坐标，猜测比较合理的是(　C　)
知识点3　中心投影5. 下列现象属于中心投影的有(　D　)①小孔成像；②皮影；③手影；④放电影.
6. 下列投影中，不属于中心投影的是(　C　)
