家庭生活离不开电。那么，家庭电路是由哪些电路元件组成的？它们是如何连接的？如何用电更安全呢？

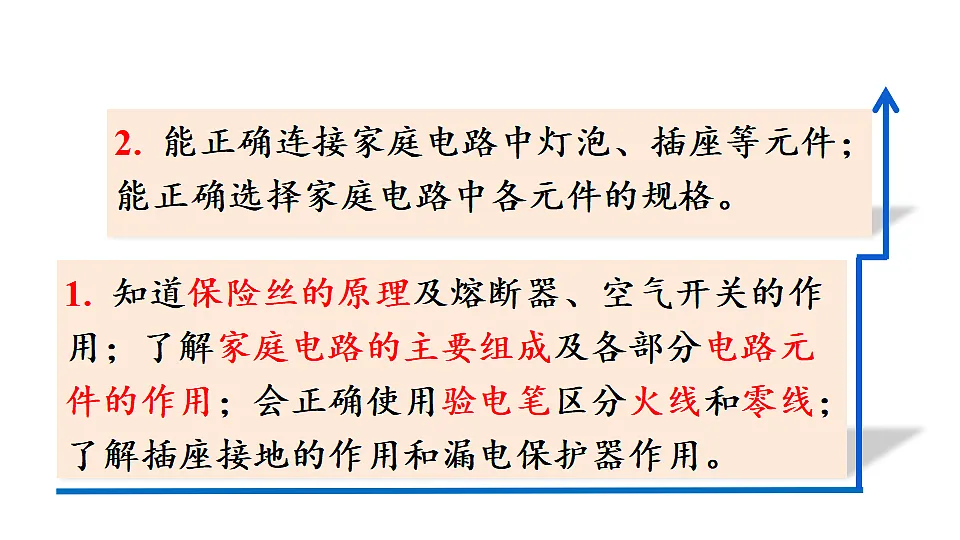

1. 知道保险丝的原理及熔断器、空气开关的作用；了解家庭电路的主要组成及各部分电路元件的作用；会正确使用验电笔区分火线和零线；了解插座接地的作用和漏电保护器作用。 
2. 能正确连接家庭电路中灯泡、插座等元件；能正确选择家庭电路中各元件的规格。

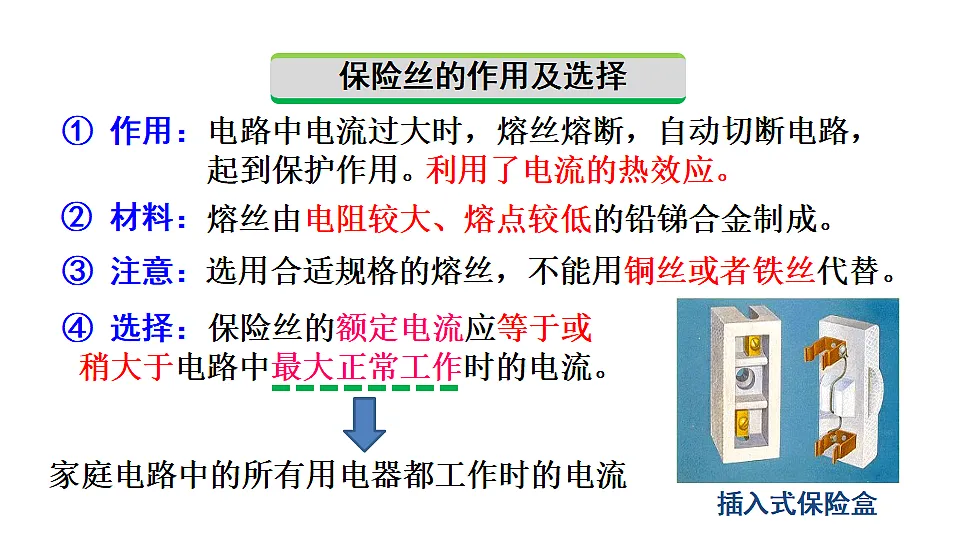

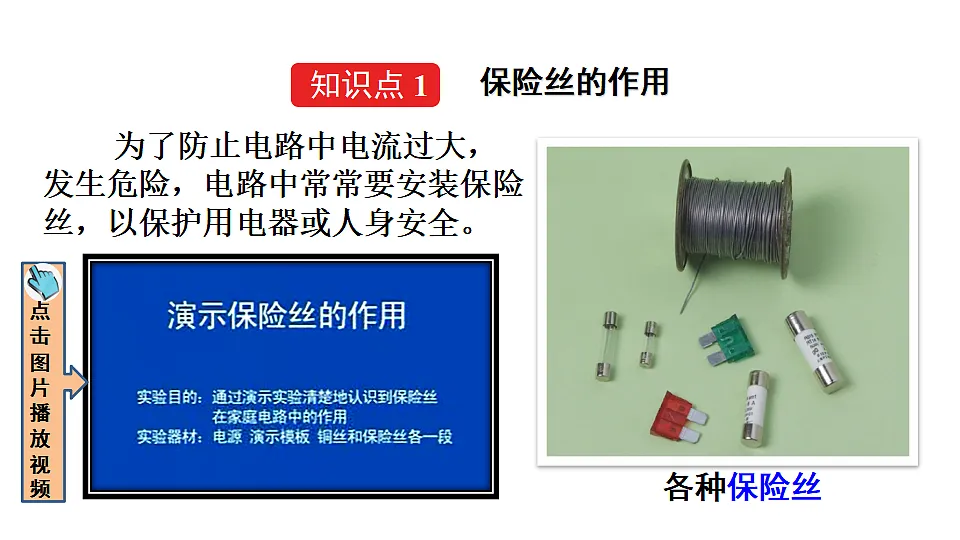

为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。
③ 注意：选用合适规格的熔丝，不能用铜丝或者铁丝代替。
电路中电流过大时，熔丝熔断，自动切断电路，起到保护作用。
熔丝由电阻较大、熔点较低的铅锑合金制成。
保险丝的额定电流应等于或稍大于电路中最大正常工作时的电流。
家庭电路中的所有用电器都工作时的电流

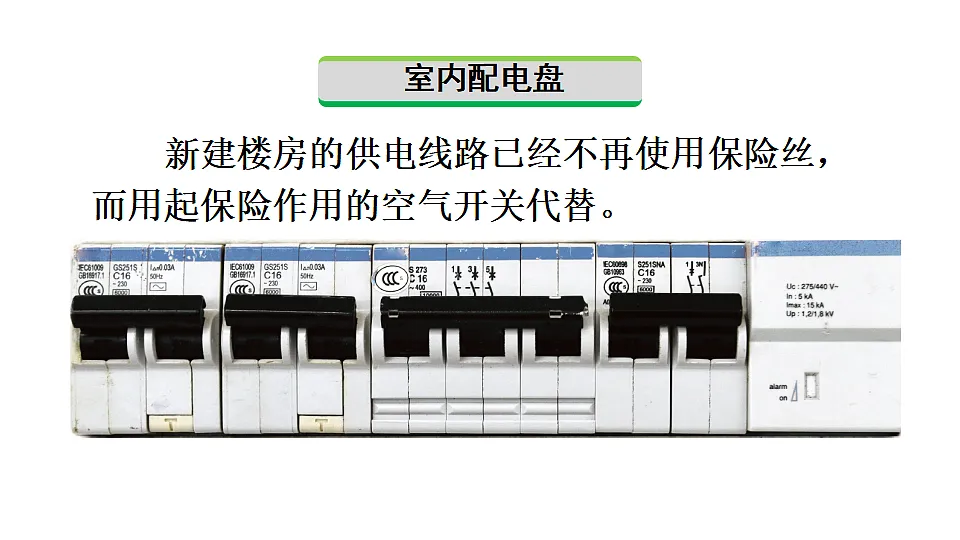

新建楼房的供电线路已经不再使用保险丝，而用起保险作用的空气开关代替。

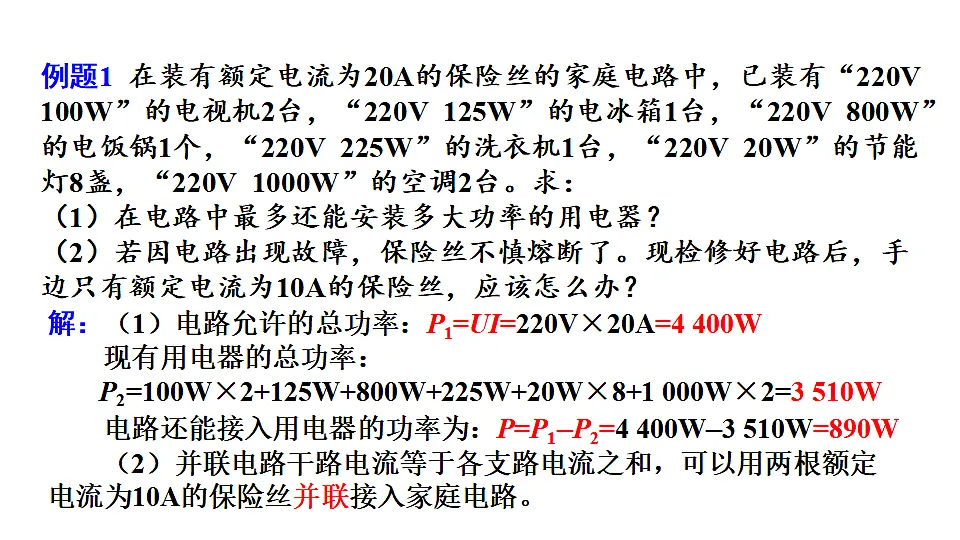

例题1 在装有额定电流为20A的保险丝的家庭电路中，已装有“220V 100W”的电视机2台，“220V 125W”的电冰箱1台，“220V 800W”的电饭锅1个，“220V 225W”的洗衣机1台，“220V 20W”的节能灯8盏，“220V 1000W”的空调2台。求：（1）在电路中最多还能安装多大功率的用电器？（2）若因电路出现故障，保险丝不慎熔断了。现检修好电路后，手边只有额定电流为10A的保险丝，应该怎么办？
解：（1）电路允许的总功率：P1=UI=220V×20A=4 400W 现有用电器的总功率： P2=100W×2+125W+800W+225W+20W×8+1 000W×2=3 510W 电路还能接入用电器的功率为：P=P1–P2=4 400W–3 510W=890W （2）并联电路干路电流等于各支路电流之和，可以用两根额定电流为10A的保险丝并联接入家庭电路。

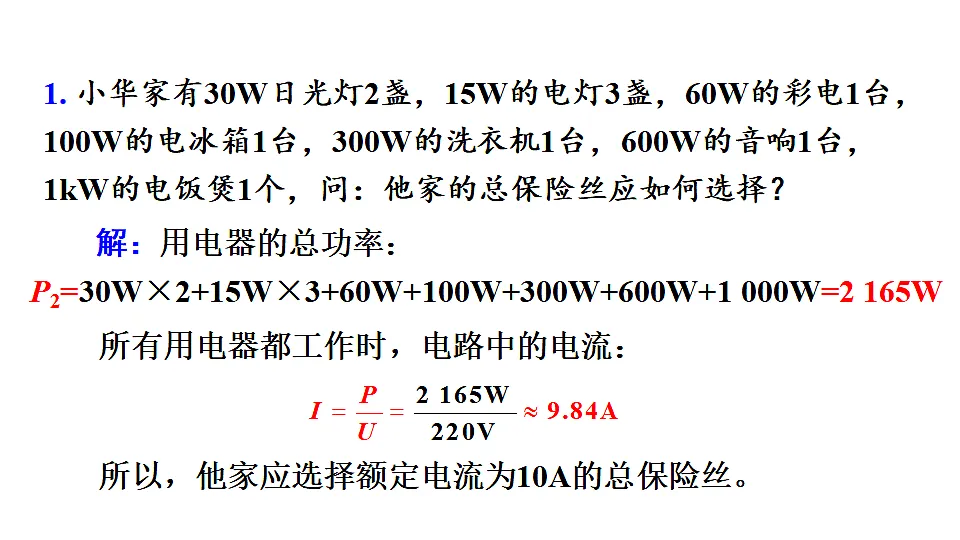

1. 小华家有30W日光灯2盏，15W的电灯3盏，60W的彩电1台，100W的电冰箱1台，300W的洗衣机1台，600W的音响1台，1kW的电饭煲1个，问：他家的总保险丝应如何选择？
所有用电器都工作时，电路中的电流：
所以，他家应选择额定电流为10A的总保险丝。
解：用电器的总功率：P2=30W×2+15W×3+60W+100W+300W+600W+1 000W=2 165W
进户的两条输电线中，一条叫作相线，俗称火线，另一条叫作中性线，俗称零线。
中性线在入户前已经与大地相连。
（1）作用：辨别相线和中性线。
阻值很大，使用试电笔时尽管电流通过人体，也不会造成伤害。
当试电笔两端电压达到一定值时，氖气会导电。电流从一个电极流到另一个电极时氖气会发出红光。
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是相线，否则为中性线。
手不接触笔尾金属体，笔尖金属体触相线时，氖管也不会发光。
绝对不能用手接触笔尖金属体。否则，会引起触电。
插头上标着E的导线和用电器的金属外壳相连，插头上相应的导线和室外的大地相连。万一用电器的外壳与电源相线之间的绝缘部分损坏，使外壳带电，电流就会流入大地，不致于对人造成伤害。
否则，电流会通过人体流入大地，发生触电事故。
在新建的楼房里，控制插座的总开关上大多还装有漏电保护器。正常情况下，用电器通过火线、零线和供电系统中的电源构成闭合电路，不应该有电流直接流入大地。 如果站在地上的人不小心接触了火线，电流经过人体流入大地
（电路中流经火线和零线的电流不相等）
，这时，总开关上的“漏电保护器”会迅速切断电流，对人体起到保护作用。
空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
空气开关：当电路中的电流过大时，空气开关自动断开，切断电路。
漏电保护器：当电路中出现漏电时，漏电保护器自动断开，切断电路。
静触头一定要在上边，切不可倒装。
（1）闸刀开关的作用：
控制整个家庭电路的通断，便于更换电器或维修设备。
（2）闸刀开关安装时应该怎样放置？
（3）闸刀开关必须连接在电能表和熔丝之间！
现在新建居民楼中电路的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
用来接可移动的用电器，并联在电路中。
(1)分类：两孔插座和三孔插座。
两孔插座：“左零右火”，让带有双脚插头的用电器使用。
三孔插座：“左零右火上接地”，让带有三脚插头的用电器使用。
如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则 （　　）A．电热水壶所在电路的 b、c间断路 B．插座的接地线断路 C．电路的 c、d间导线断路 D．电路的 a、b间导线断路
1.（2025·泰安）同学们利用所学安全用电知识模拟安装家庭电路，下列说法不正确的是（ ）A．电灯的开关连接在零线和灯泡之间 B．电能表安装在全户用电的总开关之前 C．安装三孔插座要“左零右火中间地” D．用试电笔判断零线和火线时，手指要接触笔尾金属体
2.（2025·天津）图甲是小明房间的一个插座，用试电笔测试A孔时氖管发光。他想把图乙中插头插入插座中，下列说法正确的是（　　）A．A孔与零线相连 B．D脚插入A孔更安全C．D脚插入B孔更安全D．D脚插入A孔和B孔同样安全
开关要接在火线上，故插脚D应插入A孔
3.（株洲中考）图为试电笔的结构及使用方法。下列说法正确的是（　　）A．试电笔可以判断物体是带正电还是带负电 B．若氖管发光，说明人体成为了电流的通路 C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体 D．在两种使用试电笔的方法中，甲是正确的，乙是错误的
手要接触笔尾金属卡（块）
4.（2025·绥化）如图为家庭电路的一部分，进户线在图中左侧。闭合开关，灯泡不亮，用试电笔检测发现a、b、c三处氖管发光，d处氖管不发光。则电路故障是（ ）A.灯泡断路B.b、c间断路C.a、d间断路D.进户线零线断路
a处不与火线相连，测电笔在a处不会发光
b处不与火线相连，测电笔在b处不会发光
d处不与火线相连，测电笔在d处不会发光，a处通过灯泡与火线相连，bc在火线上，abc三处氖管均发光
d处会通过a处与火线相连，测电笔在d处会发光
1. 一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（　　）A．试电笔可用来测试物体是带正电还是带负电 B．试电笔通常也用来检查电气设备的外壳是否带电 C．使用时手指不能碰到金属笔卡 D．使用时人不会触电是因为试电笔氖管中的氖气不会导电
2. 家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分別测试电路中的a、b、c、d四点（如图），只有测a点时氖管发光。若电路中只有一处故障，则故障可能是（　　）A．进户零线断路B．灯泡L断路C．开关S接触不良D．导线ad断路
3. 小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线。小明认为，零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了。如果按小明的说法连接，当C点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是（　　）A．用电器开关闭合时，外壳会带电，人接触外壳易触电 B．用电器开关闭合时，会短路，造成电流过大，引起火灾 C．无论用电器开关是否闭合，外壳 都会带电，人接触外壳易触电 D．用电器外壳无法接地，当用电器 绝缘部分破损或潮湿时，外壳才 带电，人接触外壳易触电
4. 小明将电水壶插头连接在如图的三孔插座上，电水壶正常工作，同时电水壶金属外壳与__________相连，此时将台灯连接在图中两孔插座上，闭合开关后灯不亮，原因是__________________________，之后，小明成功地排除了故障。
5. 请按安全用电的原则，将如图所示家庭电路中各电器元件正确连入电路中。
投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线，在图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动；若只闭合开关S1，灯泡不亮。
材料：熔丝由电阻较大、熔点较低的铅锑合金制成
注意：不能用铜丝或者铁丝代替
作用：电路中电流过大时，熔丝熔断，自动切断电 路，起到保护作用
选择：保险丝的额定电流应等于或稍大于电路中最 大正常工作时的电流
进户线、电能表、总开关、保险装置、用电器、插座、开关、导线等
零线的对地电压为零；火线的对地电压为220V
作用：将用电器的金属外壳与大地相连
