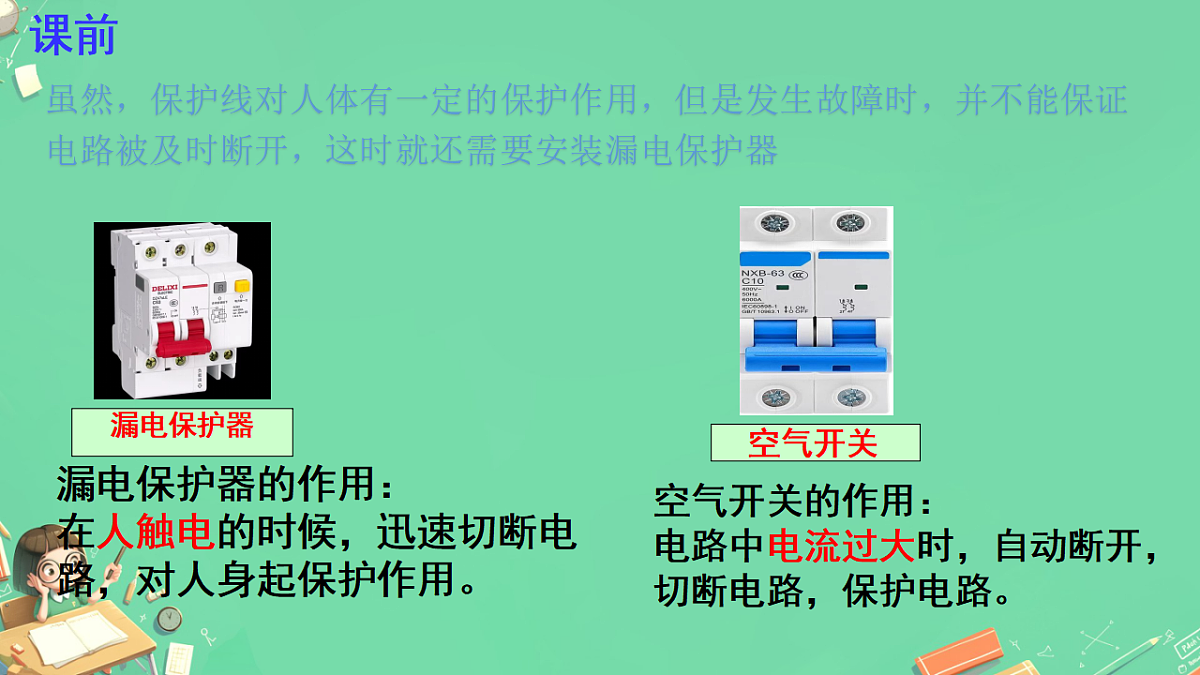

漏电保护器的作用：在人触电的时候，迅速切断电路，对人身起保护作用。
空气开关的作用：电路中电流过大时，自动断开，切断电路，保护电路。
虽然，保护线对人体有一定的保护作用，但是发生故障时，并不能保证电路被及时断开，这时就还需要安装漏电保护器

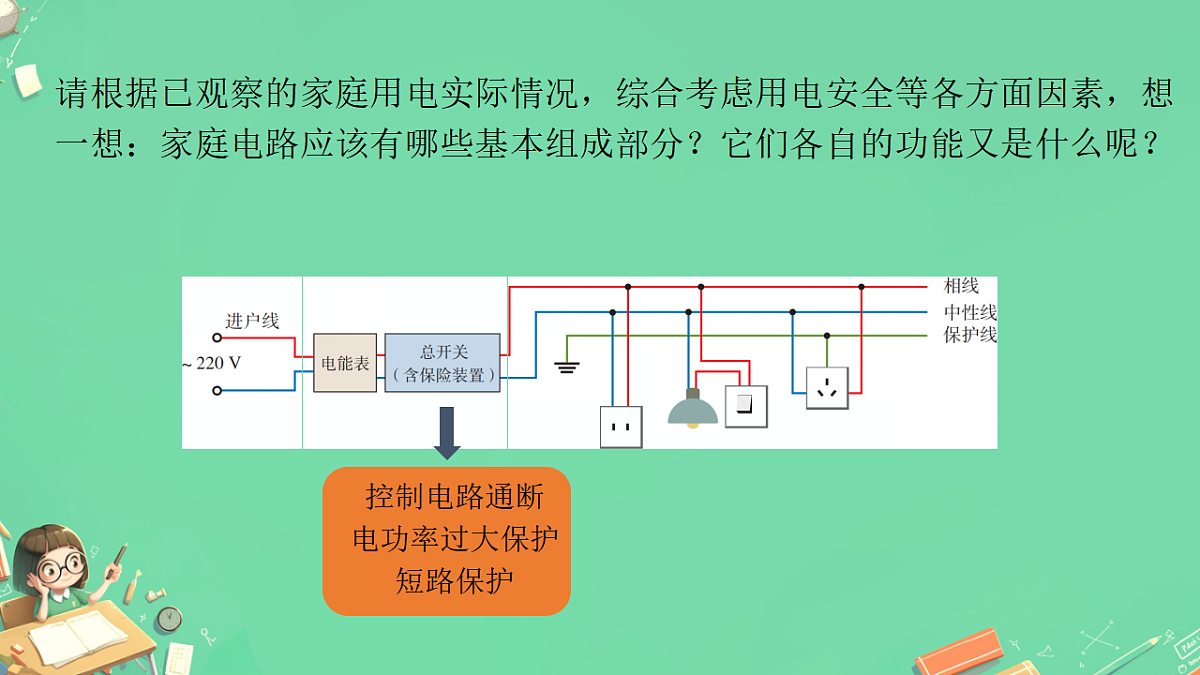

请根据已观察的家庭用电实际情况，综合考虑用电安全等各方面因素，想一想：家庭电路应该有哪些基本组成部分？它们各自的功能又是什么呢？

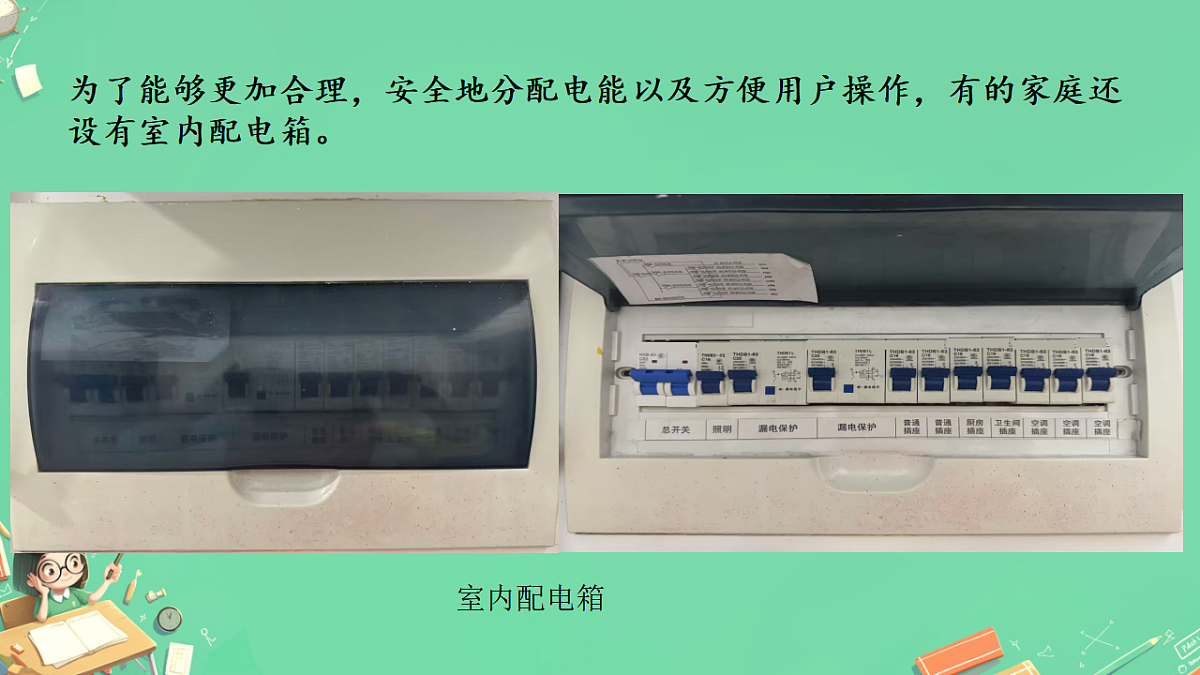

为了能够更加合理，安全地分配电能以及方便用户操作，有的家庭还设有室内配电箱。

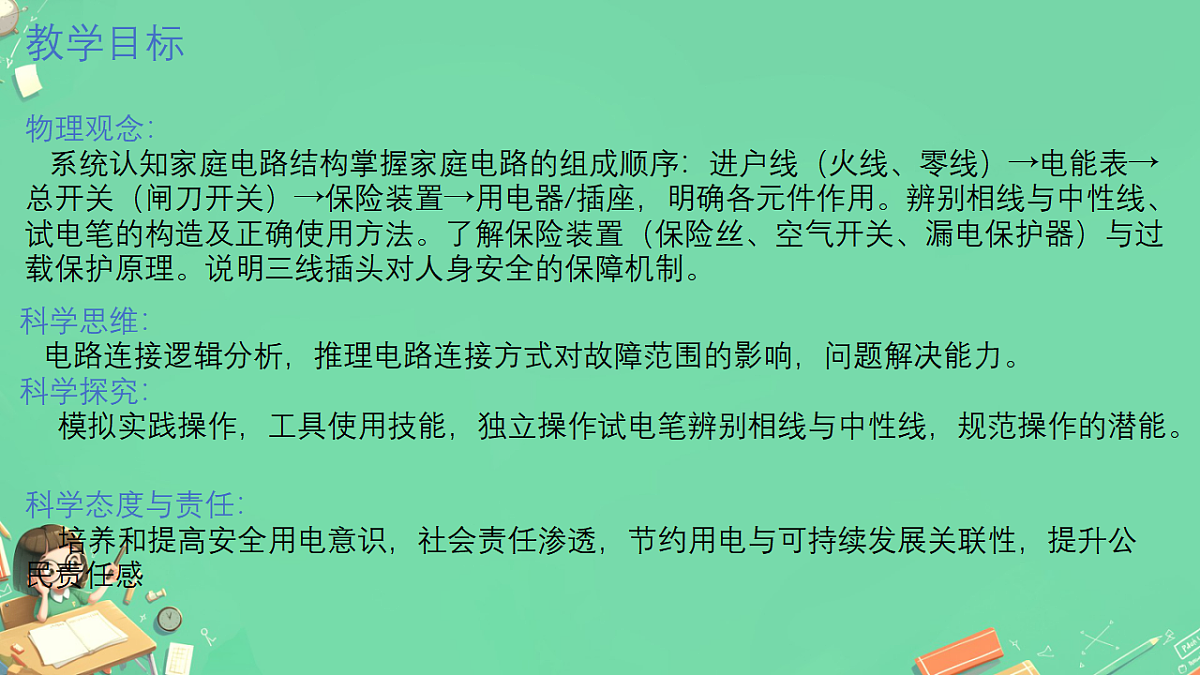

物理观念： 系统认知家庭电路结构掌握家庭电路的组成顺序：进户线（火线、零线）→电能表→总开关（闸刀开关）→保险装置→用电器/插座，明确各元件作用。辨别相线与中性线、试电笔的构造及正确使用方法。了解保险装置（保险丝、空气开关、漏电保护器）与过载保护原理。说明三线插头对人身安全的保障机制。
科学思维： 电路连接逻辑分析，推理电路连接方式对故障范围的影响，问题解决能力。科学探究： 模拟实践操作，工具使用技能，独立操作试电笔辨别相线与中性线，规范操作的潜能。
科学态度与责任： 培养和提高安全用电意识，社会责任渗透，节约用电与可持续发展关联性，提升公民责任感
1. 低压触电（低于1kV）

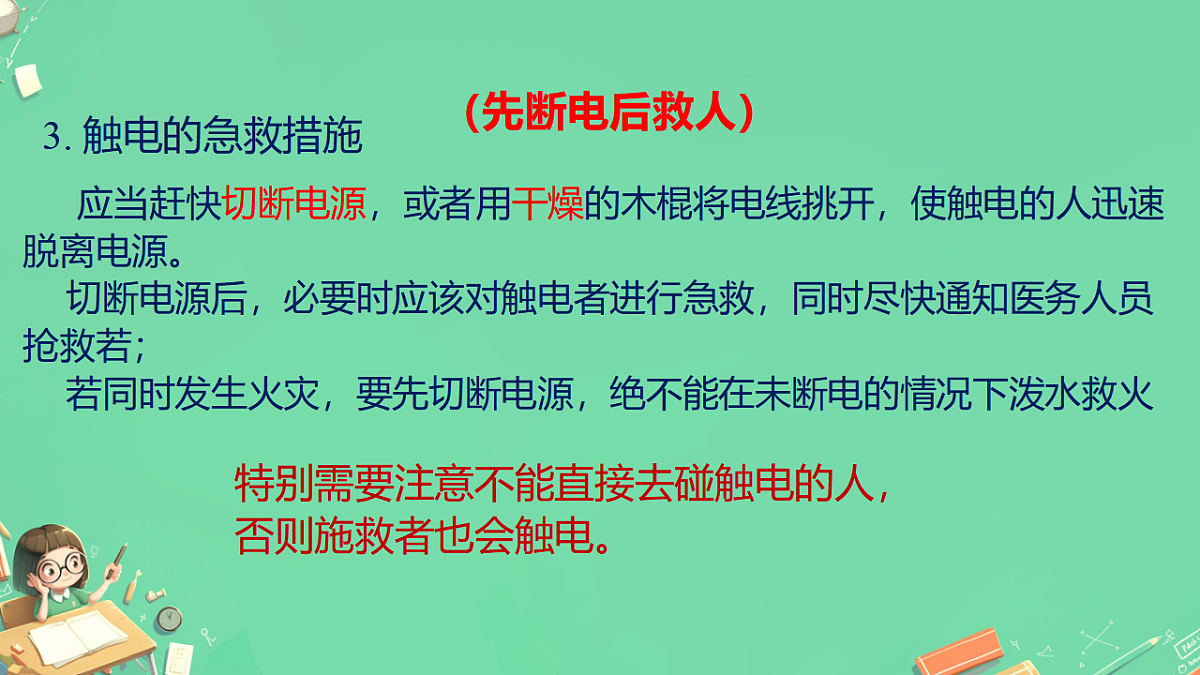

应当赶快切断电源，或者用干燥的木棍将电线挑开，使触电的人迅速脱离电源。 切断电源后，必要时应该对触电者进行急救，同时尽快通知医务人员抢救若； 若同时发生火灾，要先切断电源，绝不能在未断电的情况下泼水救火
特别需要注意不能直接去碰触电的人，否则施救者也会触电。
铅锑合金丝熔点比铜丝低得多. 当电流过大时，铅锑合金丝由于电流的热效应温度升高而熔断切断电路，起到保护电路的作用. 铜丝、铁丝熔点较高，即使电路中电流过大，温度升高，铜丝也不会熔断，不能起到保护作用.
一、电流过大的电路保护
——保险丝、低压断路器（空气开关）
在电路中电流过大时用于保护电路
二、相线和中性线的辨别
人体触电事故的发生，都是因为接触相线，那么该如何辨别相线呢？
认识测电笔
2.讨论交流：笔尖接触相线，人为什么不会触电？
1.动手实践：拆开测电笔观察测电笔内部构造
当被测导线是相线，电流经过笔尖、电阻器、氖管、弹簧、笔卡，再经过人体流入大地，相当于构成闭合回路，氖管就会发光。
氖管发光，被测导线是相线；氖管不发光，是中性线
３．观察此处氖管是否发光
想想议议：测出相线后，开关与灯泡怎么连接
　　开关与电灯的连接　　从安全角度思考：如何将额定电压为 220 V 的电灯和开关接入家庭电路，以使电灯正常工作且需要开关控制通断？
三、保护线与漏电保护器的作用
插座：左孔接中线，右孔接相线 (左中右相）
交流讨论：1min哪些用电器使用三脚插头？为什么？
插头上标着E的导线和用电器的_________相连，插座上相应的导线和室外的___________相连。
三孔插座：左中右相上接保
思考：三脚插头三个脚一样长吗？
为什么中间那个脚长一点？
　　想想议议：这是一种典型的家庭电路配电分支回路的设计方案，请大家结合已学的家庭电路知识，说一说图中设计了几条分支回路以及每条分支回路的主要用途有哪些？
AI创作歌曲：根据本节课重难点，用 AI 歌词生成工具创作电路歌曲，嵌入 “左中右相”等关键信息
《电路之乐》电流如织家中游， 中线相线织绸绸。左中右相三孔座， 安全接法心中留。螺口灯泡巧安装， 侧接中线顶接相。开关串联控光明， 相线相接安全守。并联智慧显神通， 电器运转乐悠悠。电流舞动照四方， 温暖家园电光照。
