19.2 家庭电路的基本组成（课件）-2025-2026学年人教版物理九年级全册

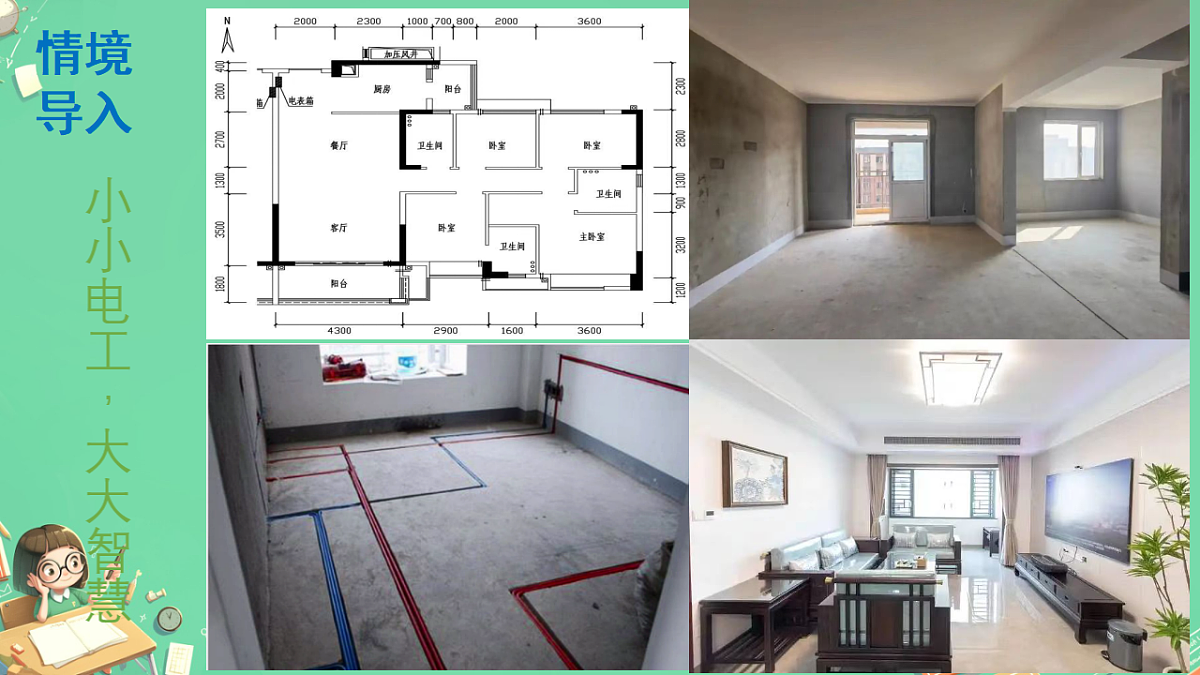

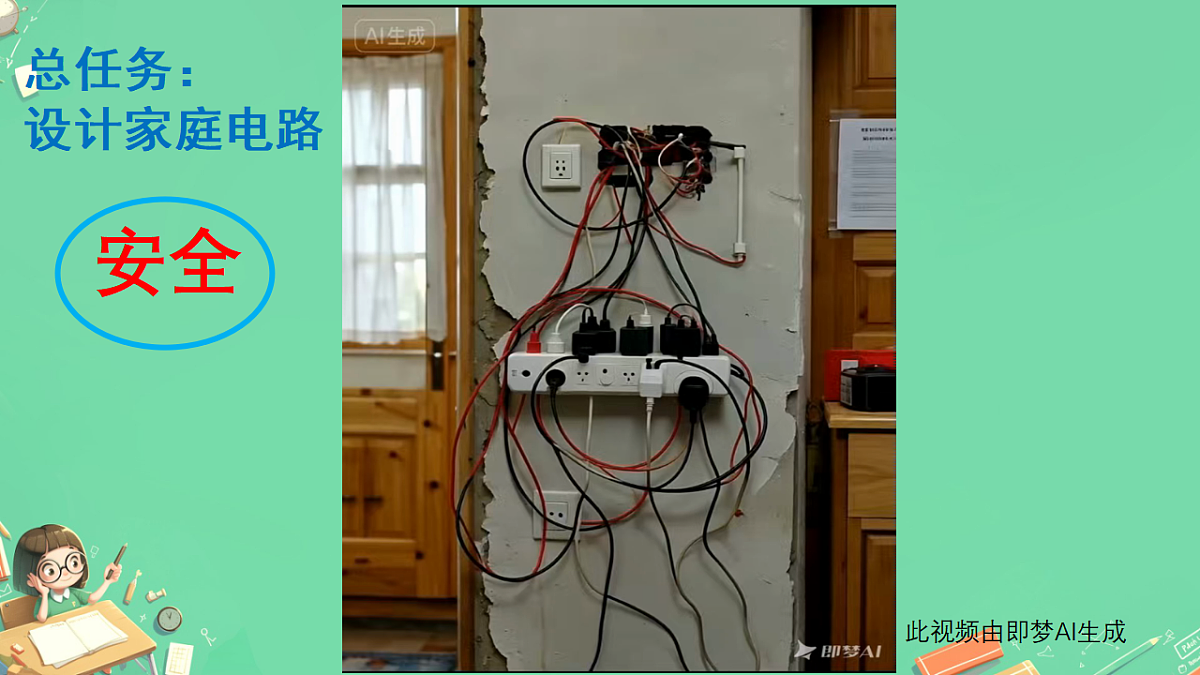

这是一份物理九年级全册（2024）第2节 家庭电路的基本组成多媒体教学ppt课件，共21页。PPT课件主要包含了情境导入，总任务设计家庭电路，电流过大的防护，演示实验，额定电流，课本P136等内容，欢迎下载使用。

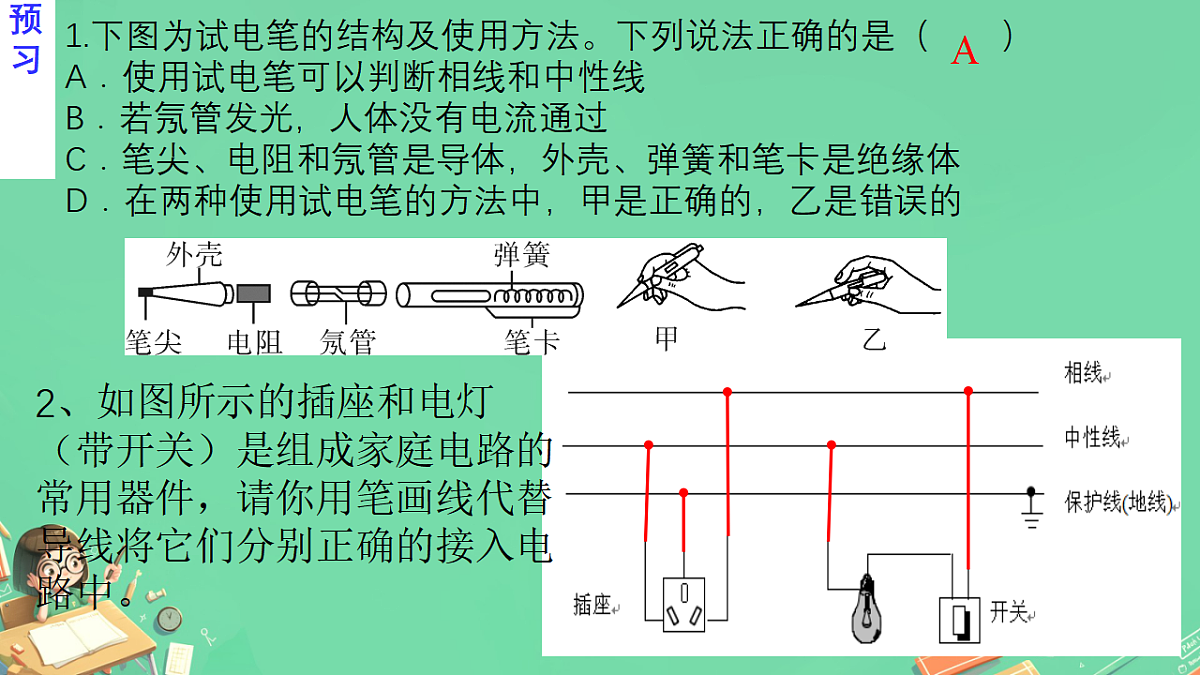

1.下图为试电笔的结构及使用方法。下列说法正确的是（　　）A．使用试电笔可以判断相线和中性线B．若氖管发光，人体没有电流通过C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体D．在两种使用试电笔的方法中，甲是正确的，乙是错误的
2、如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中。

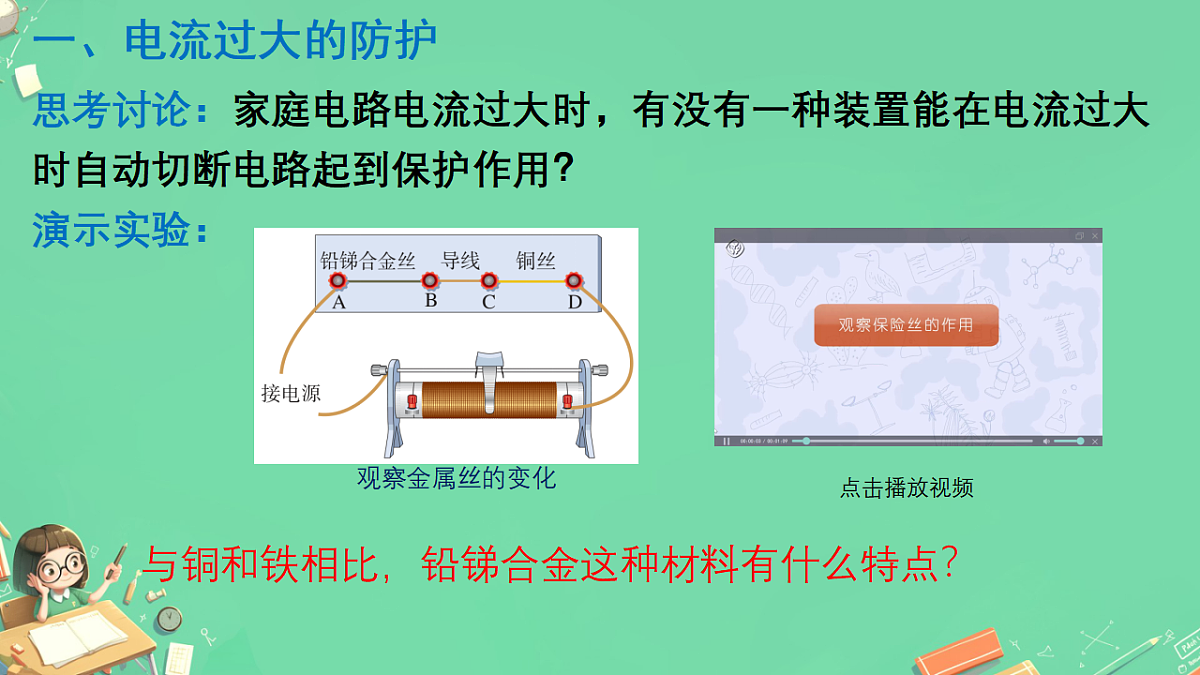

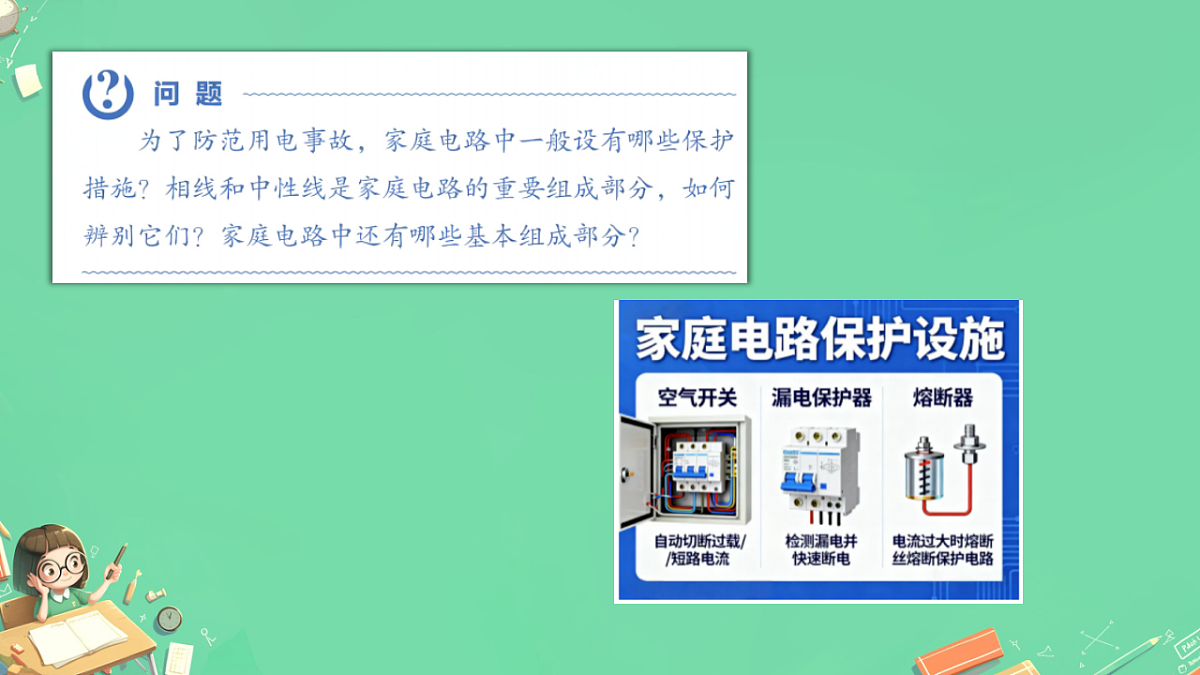

思考讨论：家庭电路电流过大时，有没有一种装置能在电流过大时自动切断电路起到保护作用？
与铜和铁相比，铅锑合金这种材料有什么特点？

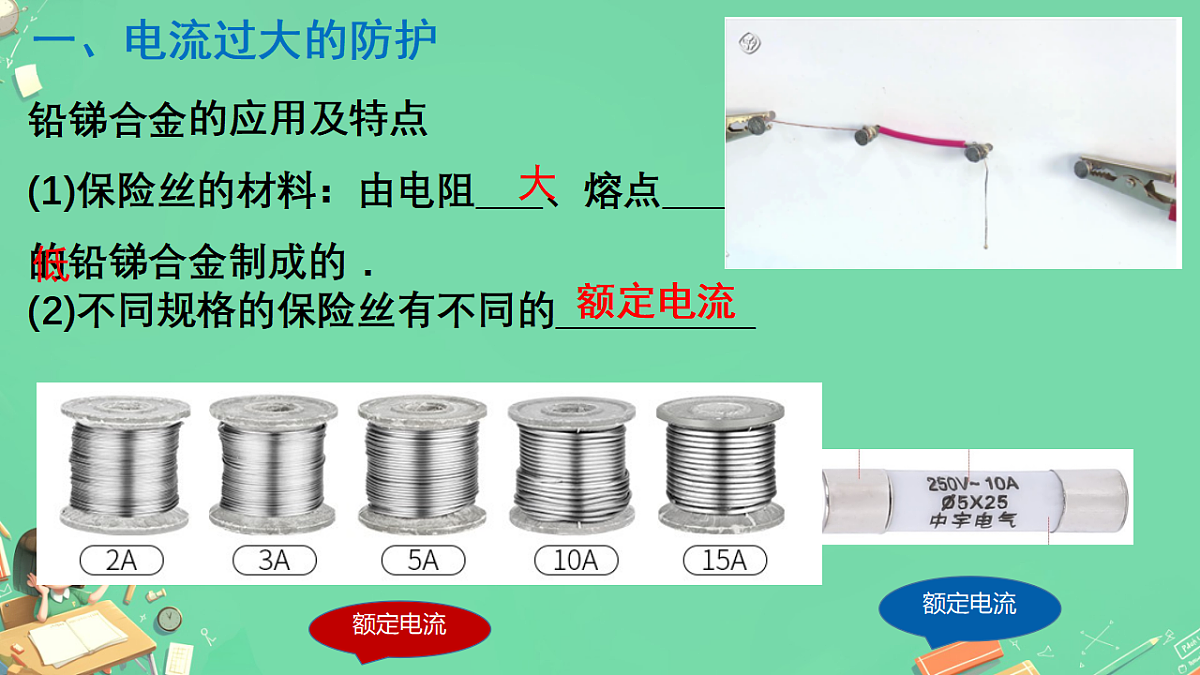

铅锑合金的应用及特点(1)保险丝的材料：由电阻____、熔点____的铅锑合金制成的．
(2)不同规格的保险丝有不同的____________

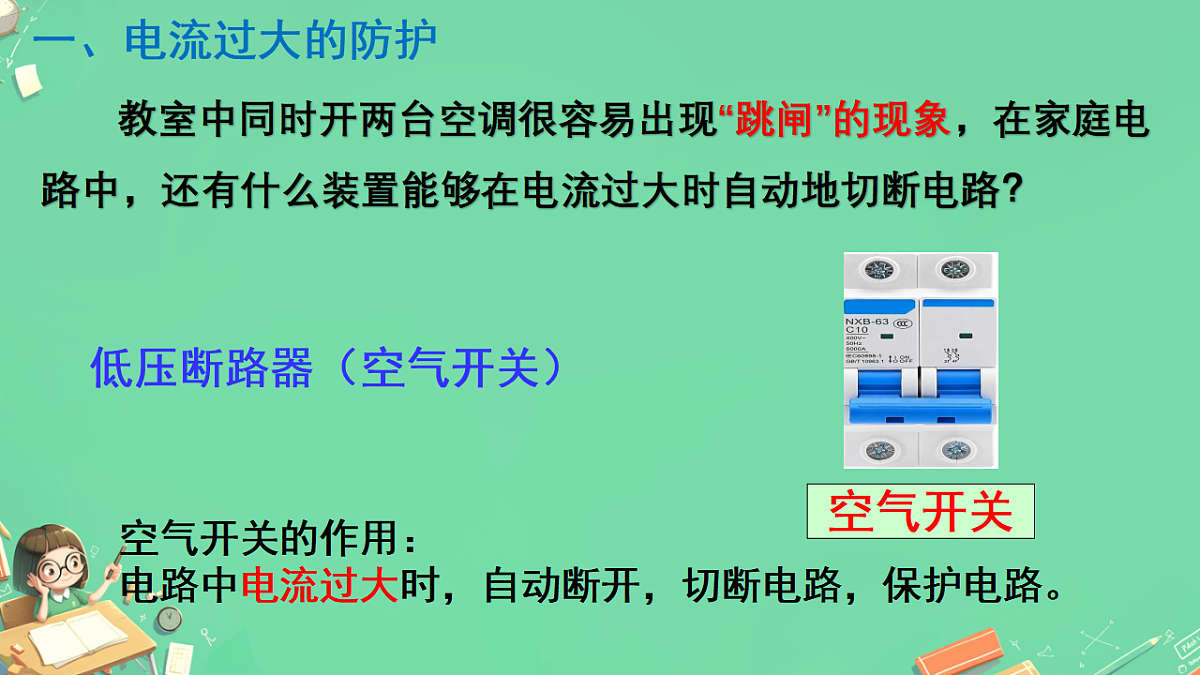

空气开关的作用：电路中电流过大时，自动断开，切断电路，保护电路。
低压断路器（空气开关）
教室中同时开两台空调很容易出现“跳闸”的现象，在家庭电路中，还有什么装置能够在电流过大时自动地切断电路？
二、相线和中性线的辨别
正确辨别相线和中性线能有效避免触电事故的发生
被测的是相线氖管灯会亮
被测的是中性线氖管灯不会亮
应以开关断开相线为安全原则
相线——开关——用电器——中性线的连接顺序
三、保护线与漏电保护器的作用
——用电器漏电时保护人体安全
三孔插座的连线“左中右相上保护”
漏电保护器和空气开关有什么区别呢？
漏电保护器：家庭电路中某用电器漏电，或人因操作 失误而触电时，漏电保护器能自动切断 电路，对人体起到保护作用.空气开关：当电路中的电流超过规定大小时，空气开 关会自动断开，切断电路，从而保护电路.
电路中保护电路和保护人体起到作用的装置分别有什么？
金属外壳接保护线三孔插座接保护线
根据实际用电需求，可将家庭电路规划为若干分支回路，由配电箱将导线引入各个房间内，进行供电.
四、家庭电路的基本组成
由进户线、电能表、总开关、保险装置、用电器、导线等组成。
作用：计量所消耗的电能.
安装：串联接在干路上，接在进户线后面.
安装：串联在干路中，电能表之后.
作用：可以手动切断电路，含空气开关、漏电开关。便于维修电路，保证人体、电路安全.
用电器、插座（左中右相上保护）之间并联，控制各用电器的开关与用电器是串联的.
进户线相当于每个家庭电路中的电源.
（保险丝在相线上！！）
遵循相线→开关→用电器→中性线的顺序！
1.电路存在电流过大的问题如何解决？
2.用电器存在漏电的问题如何解决？
保险丝串联在干路的相线上
金属外壳用电器使用三孔插头（上面最长脚接金属外壳）
金属外壳用电器使用三孔插座（左中右相上保护）
3.为了使用安全，开关连接的位置是？为什么？
两孔插座：左中右相三孔插座：左中右相上保护
请在方框中选填空气开关、电能表，并完成电路的连接，满足：①开关1控制灯泡；②两孔插座与三孔可独立工作；③开关2单独控制三孔插座
