2023-2025年安徽省各地市中考物理模拟题分类精选24.生活用电

这是一份2023-2025年安徽省各地市中考物理模拟题分类精选24.生活用电，共16页。

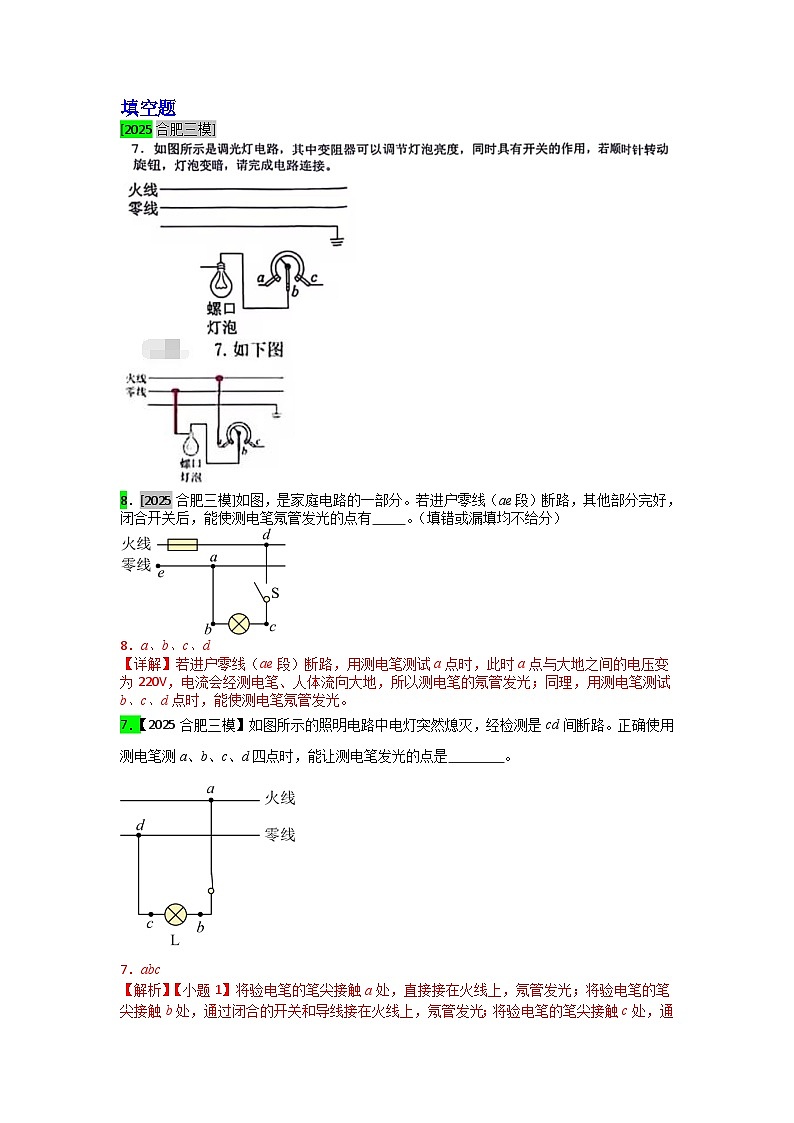

8．[2025合肥三模]如图，是家庭电路的一部分。若进户零线（ae段）断路，其他部分完好，闭合开关后，能使测电笔氖管发光的点有 。（填错或漏填均不给分）
8．a、b、c、d
【详解】若进户零线（ae段）断路，用测电笔测试a点时，此时a点与大地之间的电压变为220V，电流会经测电笔、人体流向大地，所以测电笔的氖管发光；同理，用测电笔测试b、c、d点时，能使测电笔氖管发光。
7．【2025合肥三模】如图所示的照明电路中电灯突然熄灭，经检测是cd间断路。正确使用测电笔测a、b、c、d四点时，能让测电笔发光的点是 。
7．abc
【解析】【小题1】将验电笔的笔尖接触a处，直接接在火线上，氖管发光；将验电笔的笔尖接触b处，通过闭合的开关和导线接在火线上，氖管发光；将验电笔的笔尖接触c处，通过灯丝、闭合的开关和导线接在火线上，氖管发光；将验电笔的笔尖接触d处，由于cd间断路，直接接在零线上，氖管不发光。所以能让测电笔发光的点是a、b、c三点。

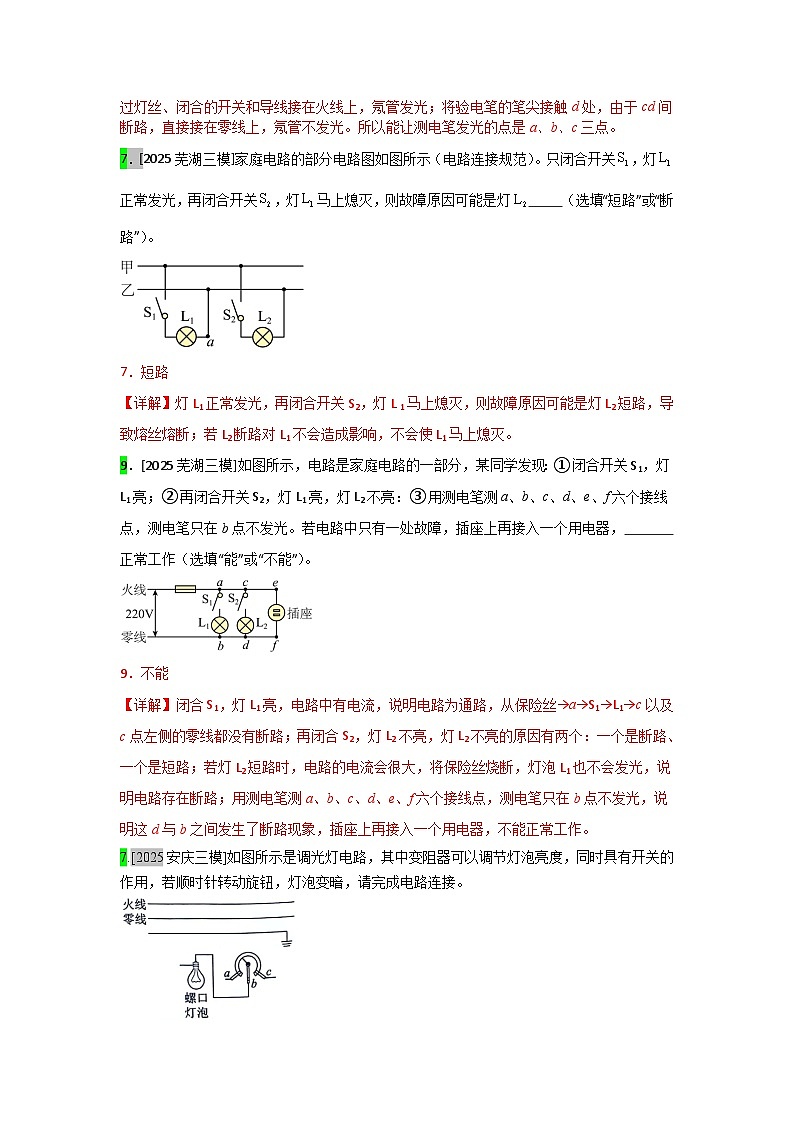

7．[2025芜湖三模]家庭电路的部分电路图如图所示（电路连接规范）。只闭合开关，灯正常发光，再闭合开关，灯马上熄灭，则故障原因可能是灯 （选填“短路”或“断路”）。
7．短路
【详解】灯L1正常发光，再闭合开关S2，灯L 1马上熄灭，则故障原因可能是灯L2短路，导致熔丝熔断；若L2断路对L1不会造成影响，不会使L1马上熄灭。
9．[2025芜湖三模]如图所示，电路是家庭电路的一部分，某同学发现：①闭合开关S1，灯L1亮；②再闭合开关S2，灯L1亮，灯L2不亮：③用测电笔测a、b、c、d、e、f六个接线点，测电笔只在b点不发光。若电路中只有一处故障，插座上再接入一个用电器， 正常工作（选填“能”或“不能”）。
9．不能
【详解】闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路；再闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路；若灯L2短路时，电路的电流会很大，将保险丝烧断，灯泡L1也不会发光，说明电路存在断路；用测电笔测a、b、c、d、e、f六个接线点，测电笔只在b点不发光，说明这d与b之间发生了断路现象，插座上再接入一个用电器，不能正常工作。

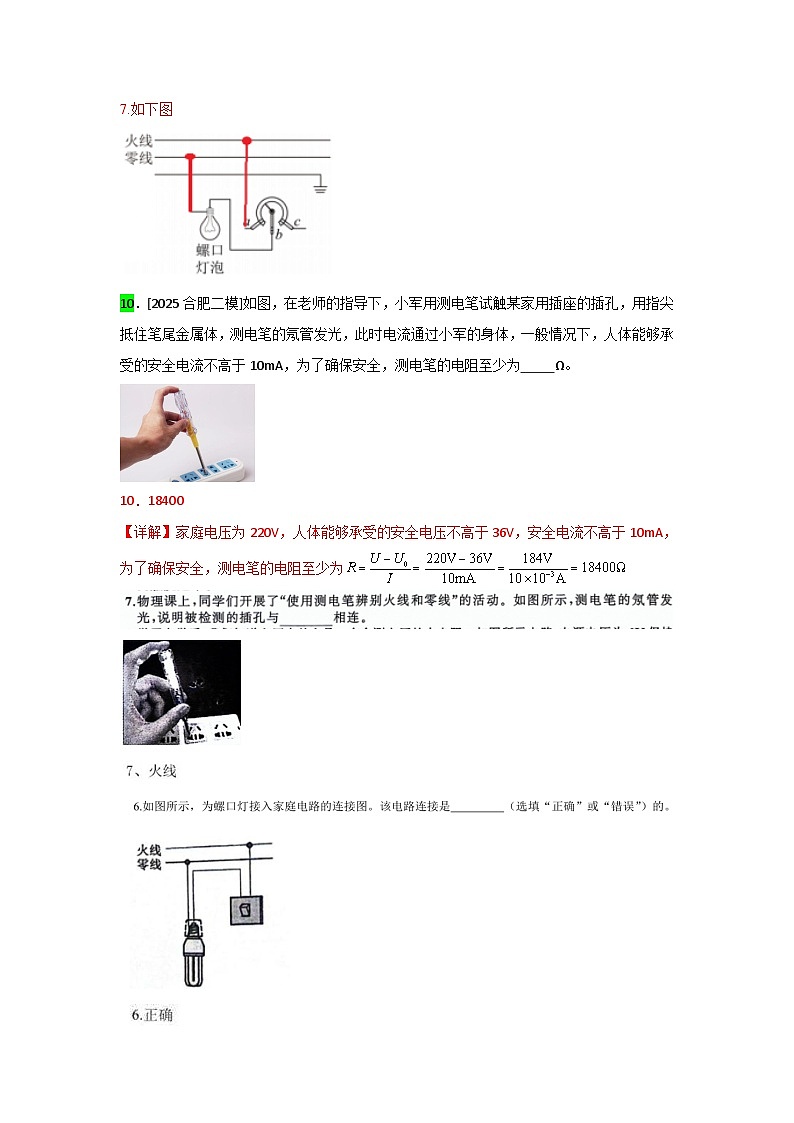

7.[2025安庆三模]如图所示是调光灯电路，其中变阻器可以调节灯泡亮度，同时具有开关的作用，若顺时针转动旋钮，灯泡变暗，请完成电路连接。
7.如下图
10．[2025合肥二模]如图，在老师的指导下，小军用测电笔试触某家用插座的插孔，用指尖抵住笔尾金属体，测电笔的氖管发光，此时电流通过小军的身体，一般情况下，人体能够承受的安全电流不高于10mA，为了确保安全，测电笔的电阻至少为 Ω。
10．18400
【详解】家庭电压为220V，人体能够承受的安全电压不高于36V，安全电流不高于10mA，为了确保安全，测电笔的电阻至少为
8.小明闭合家中开关后灯亮，一段时间后灯突然熄灭，小明用测电笔对如图所示的A、B、C、D点进行检测，只有测B点时氖管不发光，原因可能是 （选填“AC”“CD”或“BD”）间断路。
答案：BD
7．[2025淮南月考]如图所示，用电工常用的测电笔测试家庭电路的火线和零线时，图中 （填“a”或“b”）使用方法是正确的。
7．b
【详解】使用测电笔测试火线与零线时，手不能接触笔尖金属体，要接触笔尾金属体，所以图b的使用方法是正确的。
8．[2025淮南月考]如图是家庭电路中常见的两孔插座和三孔插座，当电器漏电时，起到保护作用的是 （填“两孔”或“三孔”）插座。
8．三孔
【详解】三孔插座接地，当电器漏电时，可以将电流导向大地，起到保护的作用。
7．[2025阜阳一模]在日常生活中，我们经常发现有居民将电线插座从窗口悬挂到室外，给电瓶车充电，如图所示。悬挂于室外的电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触 （选填“火线”或“零线”）绝缘皮破损处会导致触电事故。
7．火线
【详解】家庭电路中，人体只要接触火线破损处就会发生触电事故，若只接触零线不会发生触电，因此悬挂于室外的电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触火线绝缘皮破损处，将导致触电事故的发生。
4．[2025合肥一模]如图所示的A点是灯头接导线的螺丝（灯丝完好），当电路中的开关S闭合时，站在地面上的人用手接触电路中的A点 不会 （会/不会）触电。
【分析】人体直接或间接接触火线会发生触电事故；人直接接触零线，不会发生触电事故。
【解答】解：当电路中的开关S闭合时，站在地面上的人用手接触电路中的A点时，A点与零线相连，则人不会触电。
故答案为：不会。
【点评】本题考查了安全用电的常识；家庭电路中不但考虑用电器的使用性，更要考虑使用的安全性。
5．[2025合肥一模]如图所示，闭合开关后，电灯不亮，小范用测电笔测试图中的a、b、c、d四点，四点都发光，则可能发生的故障是 （选填“ab”“bc”“cd”“进户火线”或“进户零线”）断路。
5．进户零线
【详解】若用试电笔测试图中的a、b、c、d四点都发光，说明这四点都与火线接通的，而灯泡不发光、电路中无电流，则可能发生的故障是零线断路。
6.[2025池州三模]如图所示的家庭电路，闭合开关S，灯泡不亮，小陌同学用测电笔测试a、b、c、d点，只有测试 a 点时，测电笔的氖管不发光，电路故障可能是 （选填“灯泡断路”、“cd间断路”、“ab间断路”） 。
6. ab间断路
8．【2025宿州一模】如图所示，闭合开关，灯泡不亮，经检查灯泡灯丝断了，电路其他位置完好。若闭合开关后，用试电笔对A、B、C、D点分别进行检测，则让氖管发光的是 点。
8．A
【详解】灯泡灯丝断了，电路其他位置完好；若闭合开关后，用试电笔对A、B、C、D点分别进行检测，图中B、C、D三点均与零线相连，此时氖管不会发光；只有A点通过开关与火线相连，所以能让氖管发光的是A点。
10．[2025合肥一模]如图所示是家庭电路的部分电路，当开关S闭合时，灯泡正常发光，漏电保护器 （选填“会”或“不会”）切断电路。
【解答】解：由图可知，A点与零线相连，因为零线与大地之间没有电压，人体不会触电，所以漏电保护器不会切断电路。
故答案为：不会。
9．[2025合肥模拟]如图所示，开关S1和S2均闭合时，只有灯泡L1亮；用测电笔测试a、b、c、d四点时，测电笔的氖管只有在c处时不发光，则电路故障是 （选填“ab间开路”、“灯泡L2开路”或“dc间开路”）。

9．dc间开路
【详解】如图所示是家庭电路的一部分，当开关S1、S2都闭合时，灯L1正常发光，说明L1两端与火线和零线是通路，而灯L2不亮，用测电笔测试a、b、d两点，发现测电笔的氖管都发光，说明a、b、d都与火线相通，因而是dc之间断路，导致没有与零线相连，则电路的故障可能是dc间开路。
6．[2025合肥一模]如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：将开关、都闭合，再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光，若电路中只有一处故障，则是 。（选填“ab段开路”、“cd段开路”或“开路”）
6．cd段开路
【详解】根据题意可知，开关、都闭合，再用测电笔测a、b、c、d四个接线点，只有在c点氛管不发光，说明c点没有接通到火线，d点与火线接通，则所以故障为cd段开路。
选择题
11．[2025淮北模拟]下列说法正确的是（ ）
A．在气体中，流速越大的位置压强越大B．物体内能减少时，一定对外做功
C．空间站与地面是通过电磁波传递信息的D．家庭照明电路中的开关应串联在零线和灯之间
11．C
【详解】在气体中，流速越大的位置压强越小，故A错误；物体内能减少，也可能是通过热传递的方式对外放热，故B错误；电磁波可以传递信息，电磁波能在真空中传播，空间站与地面是通过电磁波传递信息的，故C正确；家庭照明电路中的开关应串联在火线和灯之间，故D错误。故选C。
11．【2025合肥三模】下列说法正确的是（ ）
A．声呐是一种利用次声波探知信息的常用设备
B．物体受到力的作用时运动状态一定发生改变
C．物体吸收热量的过程中温度一定不断地升高
D．家庭电路跳闸可能是电路总功率过大引起的
D
14．[2025芜湖三模]关于生活用电，下列说法错误的是（ ）
A．图甲中，控制电灯的开关必须接在火线与电灯之间
B．图乙中，电路中同时使用的用电器总功率过大，容易引发火灾
C．图丙中，保险丝是用电阻较大、熔点较高的合金制作的
D．图丁中，当人发生触电事故时，漏电保护器会迅速切断电流
14．C
【详解】A．为了用电安全，控制电灯的开关必须接在火线上，故A正确，不符合题意；
B．电路中同时使用的用电器总功率过大，此时电路中的电流较大，导线发热较高，容易引发火灾，故B正确，不符合题意；
C．保险丝的作用是保护电路，当电流较大时，能熔断，防止安全事故的发生，故保险丝是用电阻较大、熔点较低的合金制作的，故C错误，符合题意；
D．图中人是单线触电，电流流过人体，火线与零线的电流不相等，漏电保护器会切断电路，故D正确，不符合题意。
故选C。
3． [2025合肥三模]如图所示的四种现象中说法正确的是（ ）
A．如图甲所示，站在绝缘凳上的人同时接触火线和零线会引发“单线触电”
B．如图乙所示，在电路中不可以同时使用很多大功率用电器
C．图丙中洗衣机的金属外壳应该接在零线上
D．图丁的空气开关跳闸，一定是家庭电路出现短路造成的
3．【答案】B
11.[2025亳州三模]下列说法正确的是（ ）
A．滑雪板的面积做得比较大是为了减小滑雪者对雪地的压力
B．飞机的升力利用了流体流速越大的位置压强越小的原理
C．家庭电路中保险丝熔断后，可以利用铜丝代替保险丝
D．利用试电笔测试火线时没有电流经过人体
11. B
解析：滑雪板的面积做得比较大是为了增大受力面积减小压强，A 错误；飞机的升力利用了流体流速越大的位置压强越小的原理，机翼上方空气流速大，压强小，下方空气流速小，压强大，形成向上的压力差，B正确；家庭电路中保险丝是电阻大、熔点低的材料制成，不可以用铜丝代替保险丝，C 错误；利用试电笔测试火线时电流经过试电笔再经过人体流入大地，D错误。本题答案选 B。
14．[2025滁州三模]在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用测电笔检测双孔插座左右两孔，氖管都发光。若电路中只有一处故障，则发生故障的是（ ）
插座发生短路B．灯泡发生短路C．de间断路D．ef间断路
答案：D
[2025安徽三模]
1．[2025宣城一模]如图所示，A、B、C是家用电冰箱三线插头的三个插脚，关于这三个插脚的说法正确的是
A．三个插脚一样长
B．A、C两插脚分别与电冰箱内部工作电路两端相连
C．插入插座时，插脚C与火线相接，B与零线相接
D．插入插座时，电冰箱的金属外壳通过插脚A与大地相连
1、D
【解题分析】
A．三脚插头最上面的脚长一些，其与用电器的金属外壳相连，接金属外壳的长插脚比其它两脚稍长一些．这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，也会使电流通过导线导入大地，人也就不会触电，故A错误；
B．B、C两插脚分别与电冰箱内部工作电路两端相连，故B错误；
C．C插头对应三孔插座的左边，即应该是零线，B插头对应三孔插座的右边，应该是火线，故C错误；
D．插入插座时，电冰箱的金属外壳通过插脚A与大地相连，故D正确；
故选D。
【题目点拨】
重点是家庭电路的连接，注意连接中的细节问题：开关控制火线，灯泡的螺旋套连接零线，本题中可以根据三孔插座的“左零、右火、上地”对应进行判断．
15．[2025淮南月考]下列有关安全用电常识的做法中正确的是（ ）
A．做卫生时用湿抹布擦插座面板B．外壳损坏的插座，应及时更换
C．发现有人触电，应当先救人后断电D．更换或维修用电器时，不必切断电源
15．B
【详解】A．水是导体，做卫生时用湿抹布擦插座面板可能会导致触电事故的发生，故A错误；
B．外壳损坏的插座，应及时更换，以防发生触电事故，故B正确；
C．发现有人触电，应当先断电后救人，故C错误；
D．更换或维修用电器时，要切断电源，故D错误。
故选B。
16．[2025淮南月考]小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。故障原因可能是（ ）
A．进户线火线上的熔丝烧断B．书桌边的插座与零线断开
C．进户线零线断了D．书桌边的插座与火线断开
16．B
【详解】A．进户线火线上的熔丝烧断，台灯不会发光，故A错误；
B．书桌边的插座其中一个孔接火线，能使氖管发光，若零线断开，使得灯不能发光，故B正确；
C．进户线零线断，台灯不会发光，故C错误；
D．书桌边的插座与火线断开，不会使测电笔的氖管发光，故D错误。
故选B。
15．[2025合肥一模]一种试电笔的构造如图所示，下列说法正确的是（ ）
A．使用试电笔时手可以接触笔尖
B．当氖管发光时有微弱电流通过人体
C．试电笔中的电阻可以用铁丝代替
D．使用试电笔时手不要接触笔卡
15．B
【详解】A．笔尖是与家庭电路中的导线相连的，家庭电路电压220V。若人手接触笔尖，会发生触电事故。故A错误；
B．火线与大地间连通时，氖管才有可能发光，此时，人是连通试电笔与大地的导体。若氖管发光，是有微弱电流通过人体的。故B正确；
C．电阻的阻值特别大，才能保证通过人体的电流非常小，不会发生触电事故。若用铁丝代替电阻，因其电阻比较小，当试电笔接触家庭电路火线时，会有非常大的电流通过人体，发生触电事故。故C错误；
D．若人不接触笔卡，则氖管没有通过导体与大地相连，即使接触火线，也不会发光，不能判别火线与零线。故D错误。
故选B。
14．[2025无为联考]关于家庭电路安全使用的说法正确的是（ ）
A．居民楼中控制楼道灯的声控开关和光控开关是并联的
B．家庭电路应按照进户线、电能表、总开关、保险装置、插座和用电器的顺序连接
C．使用测电笔时，手必须接触笔尾金属体，笔尖接触零线氖管发光
D．电冰箱、洗衣机、电水壶等家用电器都应该使用两脚插头
14．B
【详解】A．楼道中的声控开关和光控开关是串联的，这样才能实现只有在天黑并且有声音时灯才能亮，故A错误；
B．为了更好地保护家庭电路，家庭电路的连接顺序是进户线、电能表、总开关、保险装置、插座和用电器，故B正确；
C．使用测电笔时，手必须接触笔尾金属体，笔尖接触火线氖管发光，笔尖接触零线氖管不发光，故C错误；
D．电冰箱、洗衣机、电水壶等家用电器都应该使用三脚插头，将用电器的金属外壳接地，防止因漏电而发生触电事故。故D错误。
故选B。
13．[2025安徽二模]“珍爱生命，安全用电”，下列做法不符合安全用电原则的是（ ）
A．发生触电事故时，先断开电源
B．小明用正在滴水的手打开台灯
C．家庭照明电路中，开关接在火线上
D．使用试电笔时手指接触笔尾金属体
13．B
【详解】A．发生触电事故时，应先断开电源或用绝缘体使人与电分离，符合安全用电原则，故A不符合题意；
B．小明用正在滴水的手打开台灯，水是导体，容易发生触电事故，不符合安全用电的原则，故B符合题意；
C．家庭照明电路中，开关接在火线上，避免发生触电事故，符合安全用电的原则，故C不符合题意；
D．使用试电笔时手指接触笔尾金属体，不能接触笔尖金属体，符合安全用电的原则，故D不符合题意。
故选B。
14．如图所示的是家庭照明电路演示板。当闭合与灯座A相连的拉线开关时，灯泡A不发光；当闭合与灯座B相连的墙壁开关时，灯泡B发光。下列说法中正确的是（ ）
A．灯泡A短路
B．漏电保护器发生“跳闸”现象
C．用测电笔检查二相插座的右侧孔，氖管会发光
D．闸刀开关未闭合
14．C
【详解】AB．家庭电路是并联的，灯泡A不能短路，否则漏电保护器会因为电流过大，发生“跳闸”现象，灯泡A不发光，故障是断路，因并联电路各用电器互不影响，所以灯泡B发光，故AB错误；
C．二相插座的右侧孔接的是火线，所以用测电笔检查二相插座的右侧孔，测电笔接触火线，氖管会发光，故C正确；
D．闸刀开关在干路上，控制整个家庭电路，如果未闭合，则两灯泡都不发光，故D错误。
故选C。
17．[2025宿州一模]如图所示是家庭电路的部分电路，下列说法正确的是（ ）
A．若保险丝熔断了，一定发生了短路
B．若导线间断路，插座就不能对外供电
C．若闭合开关S，灯泡L不发光。用测电笔检测e点，氖管发光，则说明之间可能出现断路
D．若间断路，灯泡工不能正常工作
17．C
【详解】
A．若保险丝熔断了，表明电路中电流过大，导致电流过大的原因主要有总功率过大或短路，故不一定发生了短路，故A错误；
B．三孔插座中间孔为接地线，若导线间断路，插座没有接地线，可以对外供电，如果漏电存在触电的风险，不建议使用，故B错误；
C．若闭合开关S，灯泡L不发光。用测电笔检测e点，e点处于用电 器的零线上，氖管发光，表明e点与火线之间为通路，且零线断了，故可能是之间可能出现断路，故C正确；
D．若间断路，灯泡两接线柱仍与火线和零线相连，可以组成回路，能正常工作，故D错误。
故选C。
13．[2025亳州模拟]如图所示，闭合开关，灯泡正常发光、不亮。保持开关闭合，用测电笔插入插座上孔、下孔、b、d、f各点，氖管都发光。则电路发生的故障可能是（ ）
A．a、e之间断路B．b、f之间断路C．灯泡灯丝断了D．b点到零线之间断路
13．C
【详解】ABD．闭合开关S1、S2，灯泡L2正常发光、L1不亮，则灯泡L2所在电路正常，即d点到零线之间不会断路。保持开关闭合，用测电笔插入插座上孔时氖管发光，说明火线是完好的，故ae间没有断路；而用测电笔插入插座下孔时氖管也发光，这说明插座的下孔与火线之间也是接通的，故插座可能短路，所以df之间有断路，但b、d之间没有断路，因此b、f之间断路的说法不准确；故ABD不符合题意；
C．若灯泡L1断路，因并联电路各支路互不影响，L1不亮，L2能正常工作。故C符合题意。
故选C。
15．[2025芜湖一模]如图是家庭电路的一部分电路，下列说法中正确的是（ ）
A．M为零线，N为火线
B．测电笔笔尖接触插座右孔，氖管不能发光
C．开关S闭合时，测电笔笔尖接触A、B两点，氖管均不能发光
D．当CD两点间断路时，S闭合，测电笔笔尖接触D时氖管发光
15．D
【详解】A．由电路图知，开关接在灯泡与M线之间，所以M为火线，N为零线，开关接在用电器与火线之间，断开时，才能断开用电器与火线之间的连接，故A错误；
B．电路图中，插座的右孔与M线，即火线相连，测电笔笔尖与右孔接触时，氖管能发光，故B错误；
C．开关闭合时，A点与火线相连，测电笔笔尖接触A点，氖管发光，B点与零线相连，测电笔笔尖与B点接触，氖管不发光，故C错误；
D．CD两点间断路时，相当于零线断路，闭合S，此时D点通过灯泡与火线相连，测电笔笔尖接触D时氖管发光，故D正确。
故选D。
14．[2025合肥一模]图甲表示家庭电路的一部分，图乙、图丙表示试电笔握笔方法，下列相关说法正确的是（ ）
A．电能表是测量电功率的仪器
B．空气开关应该安装在Q处而不是P处
C．使用试电笔，图乙的方法错误而图丙的方法正确
D．试电笔在插座接地孔检测时，氖管会发光
【分析】（1）电能表是测量消耗电能（电功）的仪表；
（2）为了用电的安全，空气开关要接在干路上，并且要接在火线上；
（3）使用试电笔时，要让手与笔尾的金属体接触，笔尖接触电线，当氖管发光时，说明接触的是火线。
【解答】解：
A、电能表是测量电功的仪表，不是测量电功率，故A错误；
B、为了用电的安全，空气开关要接在火线上，即接在P处，故B错误；
CD、使用试电笔时，让手与笔尾的金属体接触，笔尖接触电线，当氖管发光时，说明接触的是火线；试电笔在插座接地孔检测时，氖管不会发光，故C正确、D错误。
故选：C。
【点评】本题考查了电能表的作用、空气开关的连接、试电笔的使用方法，属于基础题目。
14．[2025亳州二模]如图所示电路，开关闭合后，灯不发光。用试电笔接触a、b、c三处，氖管都发光；接触d处，氖管不发光。则故障可能是（ ）

A．灯丝断了
B．灯短路了
C．开关处断路
D．cd间断路
14．D
【详解】A．灯丝断了，则c、d处不能与火线相连接，用试电笔接触c、d处，氖管不发光，故A不符合题意；
B．灯短路了，则a、b、c、d处都与火线相连接，用试电笔接触a、b、c、d处，氖管都发光，故B不符合题意；
C．开关处断路，则b、c、d处不能与火线相连接，用试电笔接触b、c、d处，氖管不发光，故C不符合题意；
D．cd间断路，则a、b、c处都与火线相连接，用试电笔接触a、b、c处，氖管都发光；d处不能与火线相连接，用试电笔接触d处，氖管不发光，故D符合题意。
故选D。
