2023-2025年安徽省各地市中考物理模拟题分类精选22.伏安法实验

这是一份2023-2025年安徽省各地市中考物理模拟题分类精选22.伏安法实验，共73页。
甲 乙

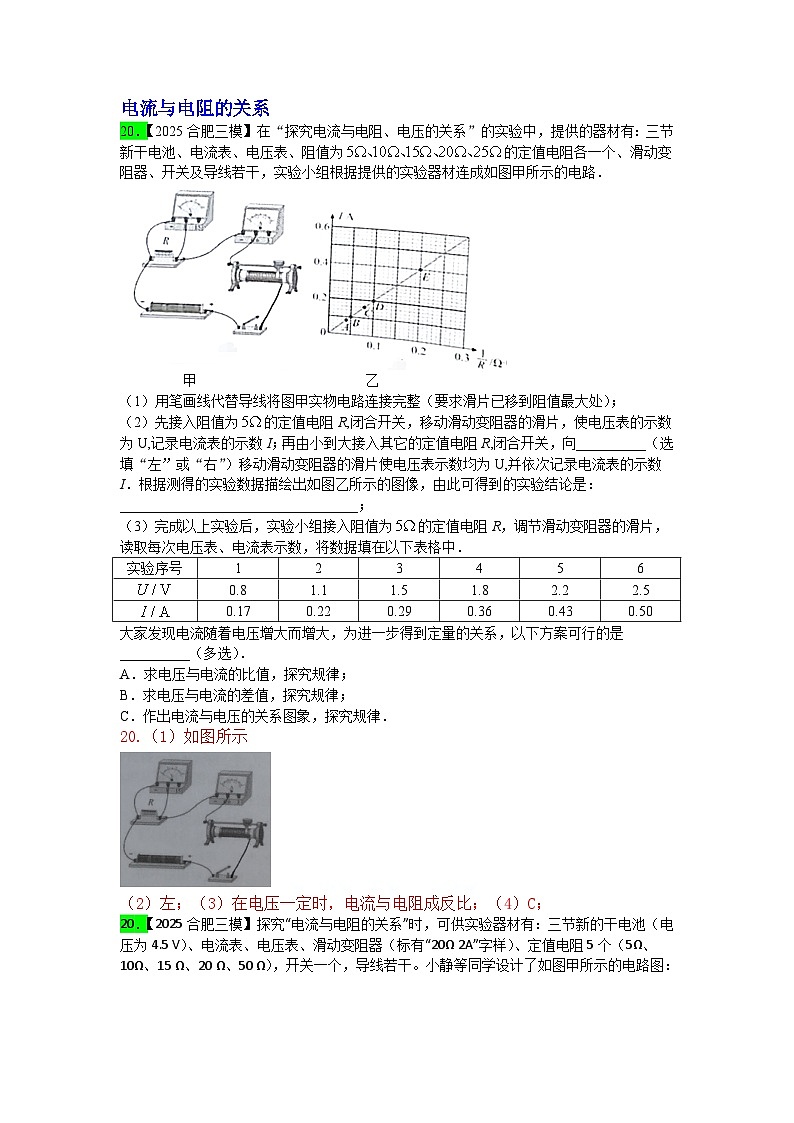

（1）用笔画线代替导线将图甲实物电路连接完整（要求滑片已移到阻值最大处）；
（2）先接入阻值为的定值电阻R,闭合开关，移动滑动变阻器的滑片，使电压表的示数为U,记录电流表的示数I；再由小到大接入其它的定值电阻R,闭合开关，向__________（选填“左”或“右”）移动滑动变阻器的滑片使电压表示数均为U,并依次记录电流表的示数I．根据测得的实验数据描绘出如图乙所示的图像，由此可得到的实验结论是：__________________________________；
（3）完成以上实验后，实验小组接入阻值为的定值电阻R，调节滑动变阻器的滑片，读取每次电压表、电流表示数，将数据填在以下表格中．
大家发现电流随着电压增大而增大，为进一步得到定量的关系，以下方案可行的是__________（多选）．
A．求电压与电流的比值，探究规律；
B．求电压与电流的差值，探究规律；
C．作出电流与电压的关系图象，探究规律．
20.（1）如图所示
（2）左；（3）在电压一定时，电流与电阻成反比；（4）C；

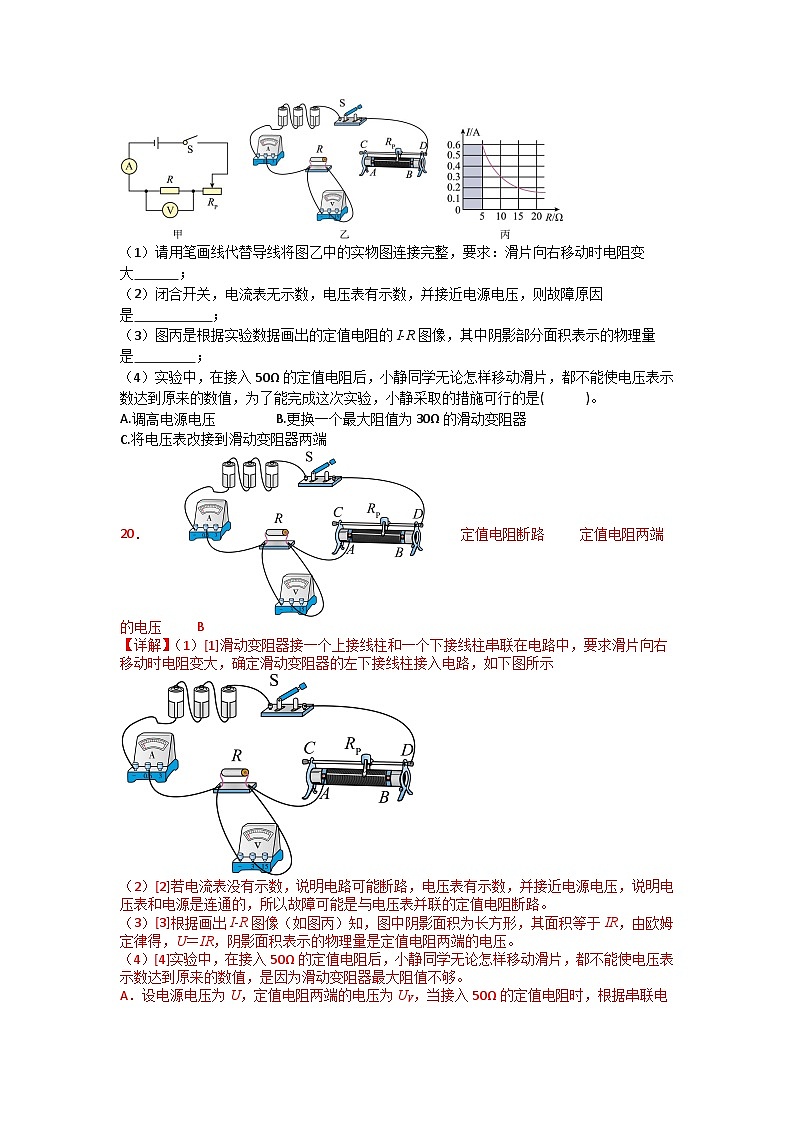

20．【2025合肥三模】探究“电流与电阻的关系”时，可供实验器材有：三节新的干电池（电压为4.5 V）、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、定值电阻5个（5Ω、10Ω、15 Ω、20 Ω、50 Ω），开关一个，导线若干。小静等同学设计了如图甲所示的电路图：
（1）请用笔画线代替导线将图乙中的实物图连接完整，要求：滑片向右移动时电阻变大 ；
（2）闭合开关，电流表无示数，电压表有示数，并接近电源电压，则故障原因是 ；
（3）图丙是根据实验数据画出的定值电阻的I-R图像，其中阴影部分面积表示的物理量是 ；
（4）实验中，在接入50Ω的定值电阻后，小静同学无论怎样移动滑片，都不能使电压表示数达到原来的数值，为了能完成这次实验，小静采取的措施可行的是( )。
A.调高电源电压 B.更换一个最大阻值为30Ω的滑动变阻器
C.将电压表改接到滑动变阻器两端
20． 定值电阻断路 定值电阻两端的电压 B
【详解】（1）[1]滑动变阻器接一个上接线柱和一个下接线柱串联在电路中，要求滑片向右移动时电阻变大，确定滑动变阻器的左下接线柱接入电路，如下图所示
（2）[2]若电流表没有示数，说明电路可能断路，电压表有示数，并接近电源电压，说明电压表和电源是连通的，所以故障可能是与电压表并联的定值电阻断路。
（3）[3]根据画出I-R图像（如图丙）知，图中阴影面积为长方形，其面积等于IR，由欧姆定律得，U＝IR，阴影面积表示的物理量是定值电阻两端的电压。
（4）[4]实验中，在接入50Ω的定值电阻后，小静同学无论怎样移动滑片，都不能使电压表示数达到原来的数值，是因为滑动变阻器最大阻值不够。

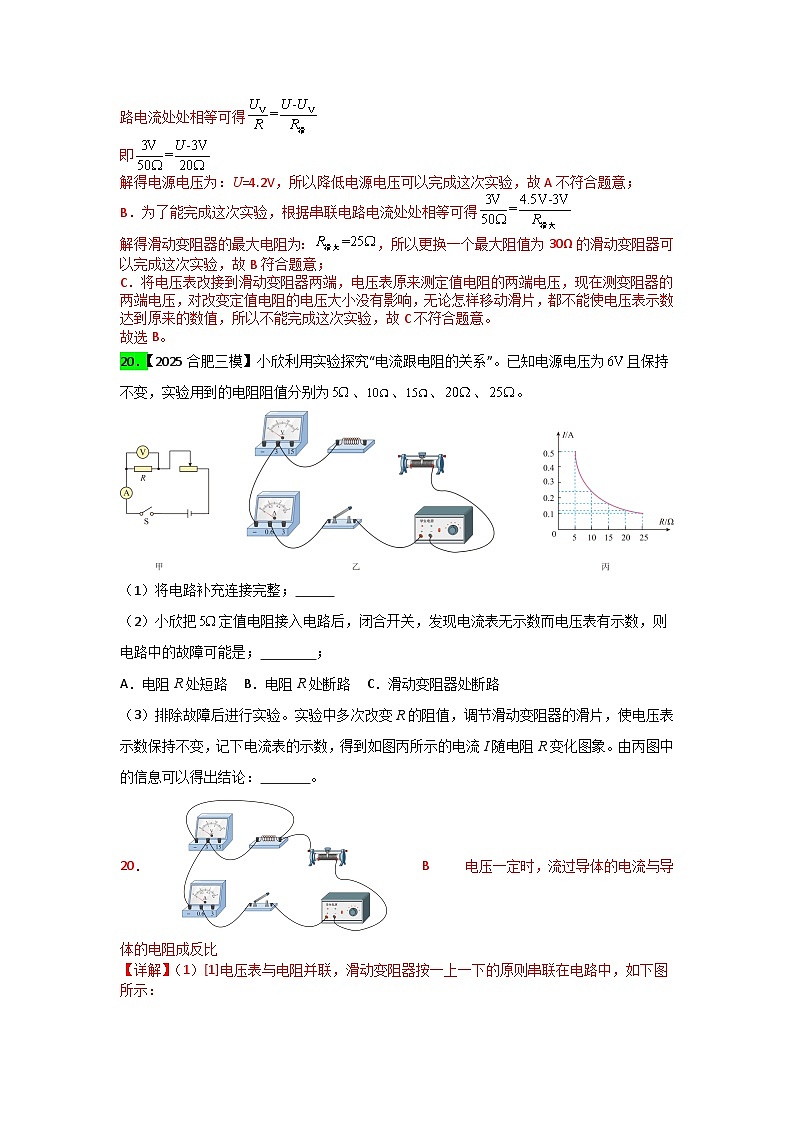

A．设电源电压为U，定值电阻两端的电压为UV，当接入50Ω的定值电阻时，根据串联电路电流处处相等可得
即
解得电源电压为：U=4.2V，所以降低电源电压可以完成这次实验，故A不符合题意；
B．为了能完成这次实验，根据串联电路电流处处相等可得
解得滑动变阻器的最大电阻为：，所以更换一个最大阻值为30Ω的滑动变阻器可以完成这次实验，故B符合题意；
C．将电压表改接到滑动变阻器两端，电压表原来测定值电阻的两端电压，现在测变阻器的两端电压，对改变定值电阻的电压大小没有影响，无论怎样移动滑片，都不能使电压表示数达到原来的数值，所以不能完成这次实验，故C不符合题意。
故选B。
20．【2025合肥三模】小欣利用实验探究“电流跟电阻的关系”。已知电源电压为且保持不变，实验用到的电阻阻值分别为、、、、。
（1）将电路补充连接完整；
（2）小欣把定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是； ；
A．电阻R处短路 B．电阻R处断路 C．滑动变阻器处断路
（3）排除故障后进行实验。实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化图象。由丙图中的信息可以得出结论： 。
20． B 电压一定时，流过导体的电流与导体的电阻成反比
【详解】（1）[1]电压表与电阻并联，滑动变阻器按一上一下的原则串联在电路中，如下图所示：
（2）[2]A．若电阻处短路，则电压表示数为0，故A不符合题意；
B．若电阻处断路，电流表无示数，电压表串联在电路中与电源连通，电压表测电源电压，故电压表有示数，故B符合题意；
C．若滑动变阻器处断路，整个电路断路，两表都没有示数，故C不符合题意。
故选B。
（3）[3]由图象可以得出结论：电压一定时，流过导体的电流与导体的电阻成反比。
20．[2025芜湖三模]在探究“电流与电阻的关系”实验中，实验器材有输出电压为6V的电源、电流表Ⓐ、电压表Ⓥ、铭牌为“20Ω 1A”的滑动变阻器甲、铭牌为“50Ω 0.5A”的滑动变阻器乙和开关各一个，定值电阻3个（5Ω、10Ω、20Ω）和导线若干。
（1）请用笔画线代替导线，完成图甲所示的实物图的连接，使滑片P向左移动时，电流表的示数变大；
（2）正确连接电路后，试触时发现电压表指针迅速偏向最右端，电流表示数为零，则电路中出现的故障可能是 ；
（3）排除故障后，小明做了三次实验，并根据数据描绘出了如图乙所示的图像，记录三次数据时，滑片P的位置最靠近B端的是第 次实验：这三次实验中，小明所选用的滑动变阻器是 （选填“甲”或“乙”）。
20． 定值电路断路 ③ 乙
【详解】（1）[1]探究“电流与电阻的关系”实验中，滑动变阻器应和定值电阻串联，由于滑片P向左移动时，电流表的示数变大，所以滑片向左移动，滑动变阻器接入电阻需变小，故滑动变阻器A接线柱与定值电阻右端相连，作图如下：
（2）[2]正确连接电路后，试触时发现电流表示数为零，说明电路可能存在断路；电压表指针迅速偏向最右端，说明电压表能测电源电压，故电路障可能是定值电阻断路。
（3）[3]实验时，需控制定值电阻两端的电压一定，由于电源电压不变，所以滑动变阻器两端的电压也是定值，根据串联正比分压可知，滑片P的位置最靠近B端时，滑动变阻器接入电阻最大，此时定值电阻也接入的也是最大的，此时电路中的电流最小，由乙图可知，滑片P的位置最靠近B端的是第③次实验。
[4]由乙图可知，控制定值电阻两端的电压为2V，则滑动变阻器两端的电压为
U滑=U-UV=6V-2V=4V
根据串联正比分压可知，当定值电阻接入20Ω时，滑动变阻器接入阻值最大，于是有
解R滑大=40Ω，由于
20Ω
