2023-2025年安徽省各地市中考物理模拟题分类精选25.电与磁

这是一份2023-2025年安徽省各地市中考物理模拟题分类精选25.电与磁，共67页。

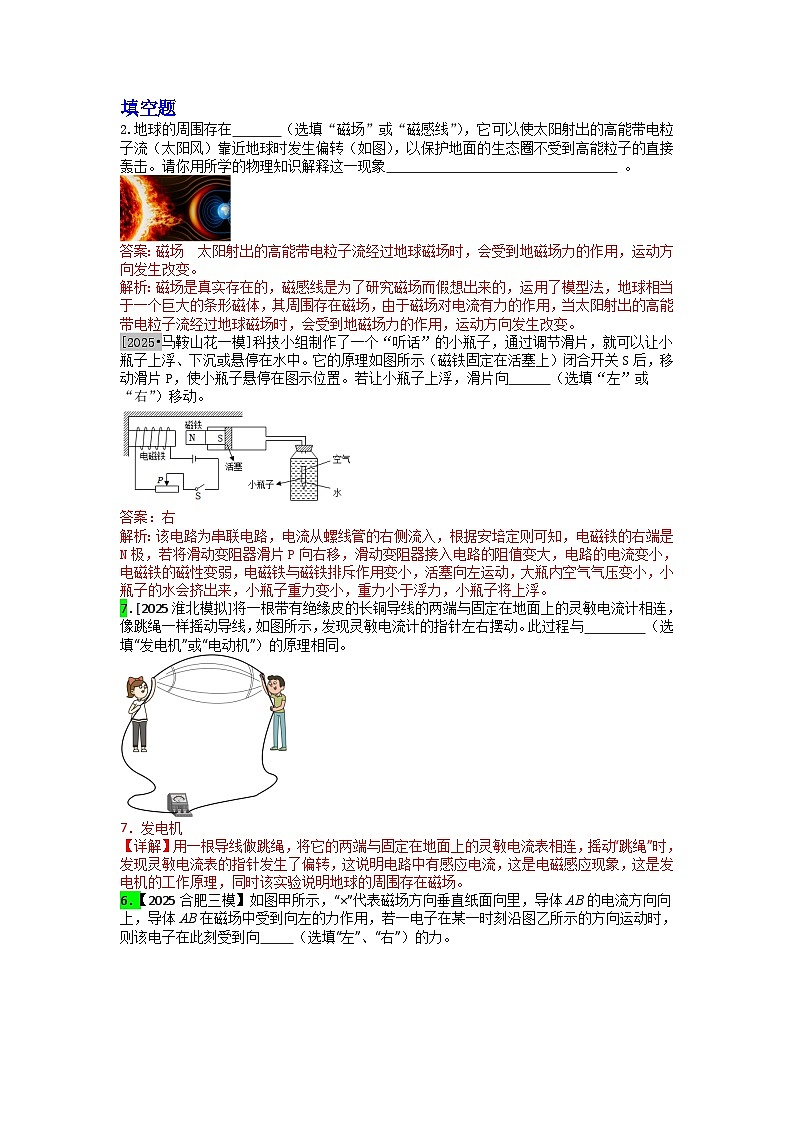

[2025•马鞍山花一模]科技小组制作了一个“听话”的小瓶子，通过调节滑片，就可以让小瓶子上浮、下沉或悬停在水中。它的原理如图所示（磁铁固定在活塞上）闭合开关S后，移动滑片P，使小瓶子悬停在图示位置。若让小瓶子上浮，滑片向 （选填“左”或“右”）移动。
答案：右
解析：该电路为串联电路，电流从螺线管的右侧流入，根据安培定则可知，电磁铁的右端是N极，若将滑动变阻器滑片P向右移，滑动变阻器接入电路的阻值变大，电路的电流变小，电磁铁的磁性变弱，电磁铁与磁铁排斥作用变小，活塞向左运动，大瓶内空气气压变小，小瓶子的水会挤出来，小瓶子重力变小，重力小于浮力，小瓶子将上浮。
7．[2025淮北模拟]将一根带有绝缘皮的长铜导线的两端与固定在地面上的灵敏电流计相连，像跳绳一样摇动导线，如图所示，发现灵敏电流计的指针左右摆动。此过程与 （选填“发电机”或“电动机”）的原理相同。
7．发电机
【详解】用一根导线做跳绳，将它的两端与固定在地面上的灵敏电流表相连，摇动“跳绳”时，发现灵敏电流表的指针发生了偏转，这说明电路中有感应电流，这是电磁感应现象，这是发电机的工作原理，同时该实验说明地球的周围存在磁场。

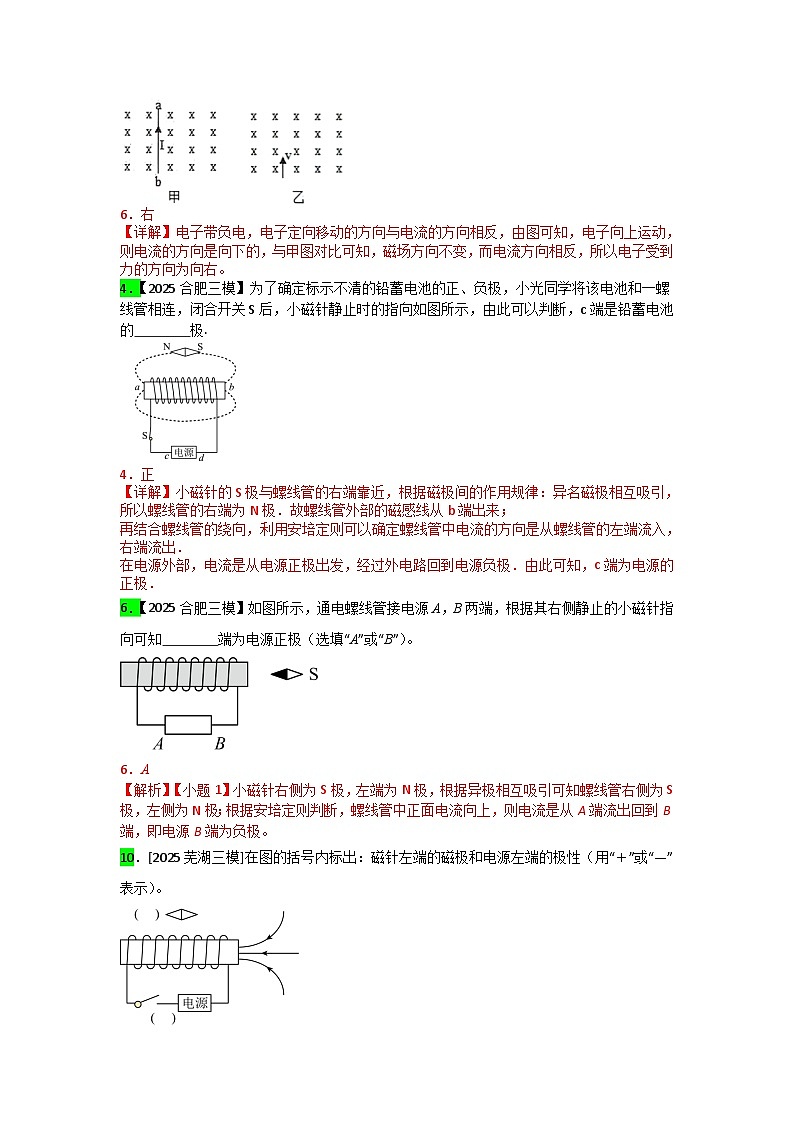

6．【2025合肥三模】如图甲所示，“×”代表磁场方向垂直纸面向里，导体AB的电流方向向上，导体AB在磁场中受到向左的力作用，若一电子在某一时刻沿图乙所示的方向运动时，则该电子在此刻受到向 （选填“左”、“右”）的力。
6．右
【详解】电子带负电，电子定向移动的方向与电流的方向相反，由图可知，电子向上运动，则电流的方向是向下的，与甲图对比可知，磁场方向不变，而电流方向相反，所以电子受到力的方向为向右。
4．【2025合肥三模】为了确定标示不清的铅蓄电池的正、负极，小光同学将该电池和一螺线管相连，闭合开关S后，小磁针静止时的指向如图所示，由此可以判断，c端是铅蓄电池的 极.

4．正
【详解】小磁针的S极与螺线管的右端靠近，根据磁极间的作用规律：异名磁极相互吸引，所以螺线管的右端为N极．故螺线管外部的磁感线从b端出来；
再结合螺线管的绕向，利用安培定则可以确定螺线管中电流的方向是从螺线管的左端流入，右端流出．
在电源外部，电流是从电源正极出发，经过外电路回到电源负极．由此可知，c端为电源的正极．
6．【2025合肥三模】如图所示，通电螺线管接电源A，B两端，根据其右侧静止的小磁针指向可知 端为电源正极（选填“A”或“B”）。
6．A
【解析】【小题1】小磁针右侧为S极，左端为N极，根据异极相互吸引可知螺线管右侧为S极，左侧为N极；根据安培定则判断，螺线管中正面电流向上，则电流是从A端流出回到B端，即电源B端为负极。

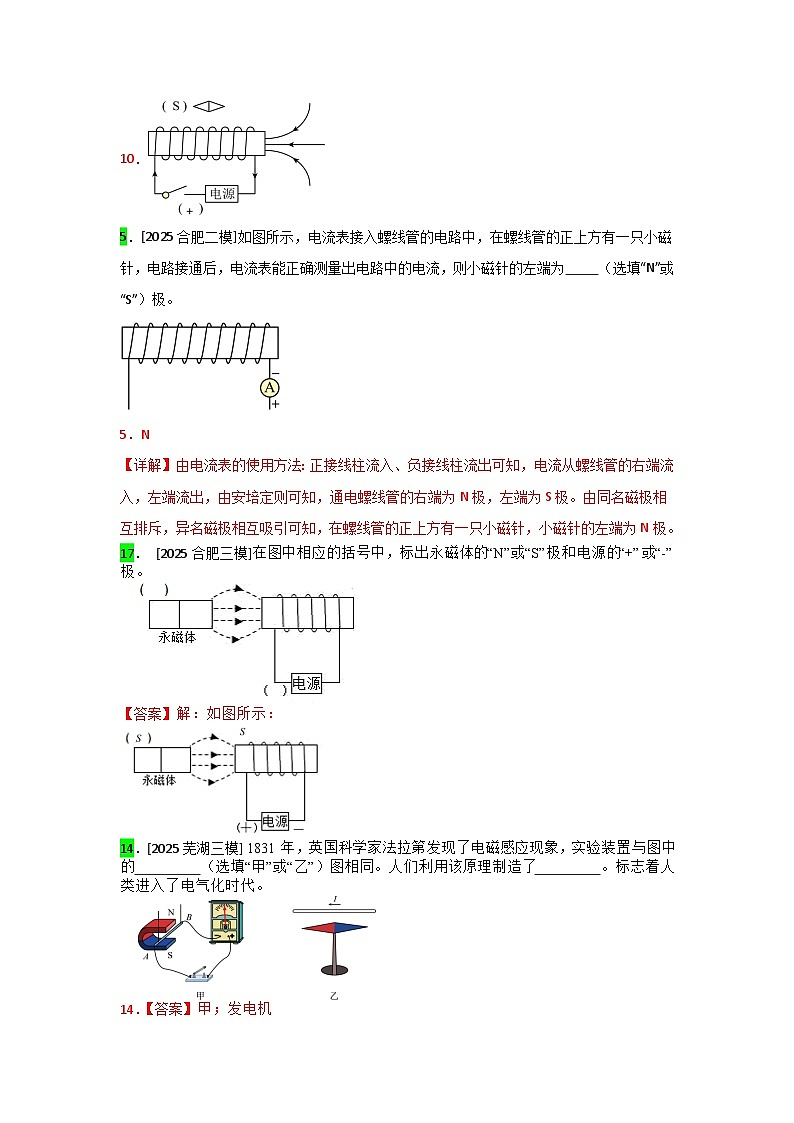

10．[2025芜湖三模]在图的括号内标出：磁针左端的磁极和电源左端的极性（用“＋”或“—”表示）。
10．
5．[2025合肥二模]如图所示，电流表接入螺线管的电路中，在螺线管的正上方有一只小磁针，电路接通后，电流表能正确测量出电路中的电流，则小磁针的左端为 （选填“N”或“S”）极。
5．N
【详解】由电流表的使用方法：正接线柱流入、负接线柱流出可知，电流从螺线管的右端流入，左端流出，由安培定则可知，通电螺线管的右端为N极，左端为S极。由同名磁极相互排斥，异名磁极相互吸引可知，在螺线管的正上方有一只小磁针，小磁针的左端为N极。
17． [2025合肥三模]在图中相应的括号中，标出永磁体的“N”或“S”极和电源的“+”或“-”极。
【答案】解：如图所示：
14．[2025芜湖三模] 1831年，英国科学家法拉第发现了电磁感应现象，实验装置与图中的 （选填“甲”或“乙”）图相同。人们利用该原理制造了 。标志着人类进入了电气化时代。
14．【答案】甲；发电机
11．[2025芜湖三模] 人类社会能飞速发展离不开物理学家的贡献。为了纪念在电学方面做出突出贡献的 ，人们以他的名字作为电压的单位： 最早发现通电导体周围存在磁场的物理学家是 。
11．【答案】伏特；奥斯特
8．[2025六安三模]如图所示，一条形磁体周围放着能自由转动的小磁针甲、乙、丙、丁，这四根小磁针静止时N极指向正确的是 。（磁针的黑端表示N极）
8．丁
【详解】磁体外部磁场的方向是从N极出发回到S极，小磁针静止时N极的指向为该点磁场的方向，所以四根小磁针静止时N极指向正确的是丁。
6．[2025滁州三模]小章同学想设计一款地板钢琴，当有人在上面蹦跳时，对应琴键会发出声音并伴有彩光，琴键内部结构如图所示。踩踏琴键，固定在琴键下方的磁铁做往复运动，使弹簧线圈做______运动，从而产生感应电流，用电器工作。
6．切割磁感线
5.[2025亳州三模]在探究通电螺线管外部磁场分布特点的实验中，A 处有一个可以自由转动的小磁针，当螺线管中通入如图所示的电流时，小磁针静止后左端为 极。
5. S
5．[2025合肥二模]如图将小磁针放置在通电螺线管右侧，电流的方向是从A端流入螺线管，则小磁针静止时 （选填“左”或“右”）端为小磁针的N极。
5．右
【详解】如图，电流的方向是从A端流入螺线管，根据安培定则可知螺线管右端为N极，根据异名磁极相互吸引，小磁针静止时左端为小磁针的S极，右端为小磁针的N极。
5．[2025安庆二模]科技小组制作了一个“听话”的小瓶子，通过调节滑片，就可以让小瓶子上浮、下沉或悬停在水中。它的原理如图所示（磁铁固定在活塞上）闭合开关S后，移动滑片P，使小瓶子悬停在图示位置。若让小瓶子上浮，滑片向 移动（选填“左”、“右”）
5．右
【详解】由图可知，电磁铁右边为N极，磁铁左边为N极，当滑片P向右移时，滑动变阻器接入电路的阻值变大，电路的电流变小，电磁铁的磁性变弱，电磁铁与磁铁排斥作用变小，活塞向左运动，大瓶内空气气压变小，小瓶子的水会挤出来，小瓶子重力变小，重力小于浮力，小瓶子将上浮。
5.[2025池州三模]公元1世纪初，东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”（“柢”即握柄），如图所示。“柢”指向 （选填“地球”或“地磁场”）的北极。
5.地磁场
6．[2025亳州二模]小明用自制的电磁小船（如图所示）放在水中判断方向。开关S闭合前，小船船头（右端），船头在地磁场的作用下，将 （选填“顺时针”或“逆时针”）偏转。
6．顺时针
【详解】根据安培定则，右手握住螺线管，大拇指所指的左端是通电螺线管的N极，右端是S极，所以船头在地磁场的作用下，最终会指向南方，即顺时针偏转。
5．[2025合肥二模]如图所示，在探究产生感应电流条件的实验中，把马蹄型磁铁竖直放置在水平桌面上。闭合开关，当导体AB沿 （选填“竖直”或“水平”）方向运动时，可以观察到电流计的指针发生偏转。
5．竖直
【详解】由图知，闭合开关，当导体AB竖直运动时，导体AB切割磁感线运动，电路中有感应电流产生，此时导体AB相当于电源。
2．[2025合肥一模]在图中，用箭头标出P点磁感线的方向。
【分析】根据电流表的接法判定电流的方向；利用安培定则判断出通电螺线管的N、S极，在磁体的外部磁感线从N极出来，回到S极。
【解答】解：根据电流的接法可知，电流从螺线管的左端流入，右端流出，根据安培定则可知，螺线管的右端为N极、左端为S极，在磁体的外部磁感线从N极出来，回到S极，所以P点磁感线的方向是向左的，如图：
【点评】安培定则为判断螺线管极性或电流方向的重要方法，应能做到灵活应用；同时还要注意小磁针静止时N极所指的方向为该点磁感线的方向。
7．[2025芜湖一模]如图所示，当开关由断开到闭合时，小磁针下端为N极，则小磁针将沿 （选填“顺时针”或“逆时针”）方向转动。
7．顺时针
【详解】开关断开时，线圈中无电流通过，螺线管周围无磁场，开关闭合时，电流由螺线管的右端流入，左端流出，据安培定则知，螺线管的左端为N极，右端为S极，据异名磁极相互吸引得，小磁针的将沿顺时方向针转动。
8．[2025芜湖一模]如图是采用无线充电技术为智能手机充电，当带有金属线圈的智能手机靠近磁场时，能够产生感应电流进行充电。则与其工作原理相同的是 （选填“电铃”、“动圈式话筒”或“扬声器”）。

8．动圈式话筒
【详解】从题意中知道，手机中的线圈，能将底座产生的变化的磁场转化为电流给手机电池充电，是利用电磁感应原理工作的；动圈式话筒与其工作原理相同，也是利用电磁感应原理工作的；扬声器的工作原理利用通电导体在磁场中受力的作用；电铃是利用电流磁效应工作的。
7．[2025江淮一模]通电螺线管附近的小磁针静止时N极指向如图所示，则电源B端为 （选填“正”或“负”）极。
7．正
【详解】由异名磁极相吸引得，螺线管的右端为S极，左端为N极，由右手定则得，电流从螺线管右端流入，左端流出，则电源B端为正极。
5．[2025合肥一模]如图所示，螺线管上方有一个可以自由旋转的小磁针，当闭合开关S后，小磁针静止时右侧为 极。
5．N
【详解】由右手螺旋定则可得，当开关闭合后，螺旋线圈会产生磁场，且线圈左端为磁场的N极，右端为磁场的S极，根据同名磁极相互排斥，异名磁极相互吸引可得，磁针静止时右侧应为N极。
9．[2025合肥一模]如图所示为电动按摩棒结构示意图，ABO可以看做是一个杠杆。O为支点，B处有一个条形磁体，A为按摩槌头。当电磁铁输入方向改变的电流时，条形磁体会受到引力或斥力，带动按摩槌头A振动。某一时刻，电磁铁与条形磁体间的磁感线如图所示，则电流从电磁铁的 （选填“M”或“N”）端流入。
9．N
【详解】磁感线此时处于相互排斥状态，说明电磁铁上端为N极，根据右手螺旋定则可以判断出电流从N端流入。
5．[2025六安一模]a表示垂直于纸面的一根导线，它是闭合电路的一部分（图中的“○”为导线a的剖面图）。当a在如图所示的磁场中沿不同的方向运动时（图中虚线表示其运动轨迹），能产生感应电流的有______（填写序号）。
5．①②③④
9．[2025合肥一模]如图所示，用细线悬挂的磁体AB，磁极未知，磁体的B端与通电螺线管左端相互排斥；断开开关S，B端会指向地理的 北方 （选“北方”或“南方”）。
【答案】北方。
【解答】解：当闭合电路并关S后，电流从螺线管右端流入，根据安培定则可知；
由于磁体的B端与通电螺线管左端相互排斥，根据同名磁极相互排斥可知，A端是磁体的S极；
由于地磁的N极在地理的南极附近，地磁的S极在地理的北极附近，所以磁体静止时，A端会指向地理的南方。
故答案为：北方。
1．[2025淮南月考]如图所示，拿一条形磁铁在钢针AB上用图中所示的方式进行摩擦，若钢针被磁化后，用来制作指南针， （填“A”或“B”）端指向南。
1．B
【详解】由图可知，AB被磁化后A端为N极，B端为S极，所以 B端指南。
2．[2025淮南月考]在做认识磁场的实验中，小魏同学用a、b两个磁极分别吸引铁屑，然后靠近，两磁极间铁屑的排列情况出现如图所示，已知a为N极，则可判断b为 （填“N”或“S”）极。

2．S
【详解】由图可知，相互靠近的两个磁极间的铁屑数量很少，由条形磁铁的磁性两端强中间弱可知，相互靠近的两个磁极相互吸引，两个磁体相当于一个磁体，相互靠近的部位为磁体的中间部分，磁性弱，所以吸引的铁屑少，故a为N极，b为S极。
3．[2025淮南月考]如图所示，在通电螺线管的左边有一枚静止的小磁针，则可判断电流是从 （填“a”或“b”）端流入螺线管的。
3．a
【详解】根据异名磁极相互吸引，结合图可知，通电螺线管的左端为N极，运用安培定则可判断出：螺线管外侧电流向上，则可得出电流是由a端流入螺线管的。
4．[2025淮南月考]历史上，奥斯特通过如图实验发现了电流的磁效应。要想有明显的实验效果，通电导线须沿 （填“东西”或“南北”）方向放置。
4．南北
【详解】在地磁场作用下，小磁针静止时，指向南北方向，在验证电流周围由磁场是，一般要把导线南北放置，此时通电导线周围的磁场方向沿东西方向，小磁针的偏转比较明显。
5．[2025淮南月考]科技的发展使智能机器人在生产、生活中得到广泛应用。某智能机器人由直流电动机提供动力，电动机的工作原理是 。
5．通电线圈在磁场中受力转动
【详解】电动机是利用通电线圈在磁场中受力转动的原理工作的。
6．[2025淮南月考]在制造精密电阻时，常采用如图所示的双线绕法。即把电阻丝从螺线管一端绕到另一端，再从另一端绕回来。这样做可以 （填“增强”或“减弱”）电流的磁场的影响。
6．减弱
【详解】两个线圈中的电流大小相等，线圈匝数相等，并且铁芯相同，所以每个线圈产生的磁场强弱相同；由于两个线圈的绕向相同，但电流方向相反，所以其磁场方向相反；两者磁性强弱相同，磁场方向相反，相互抵消，所以这个线圈的左右两端都没有磁极，减弱了电流的磁场的影响。
4．[2025滁州一模]如图所示，甲、乙为两个条形磁铁的两个磁极，弧线是部分未标方向的磁感线，乙是 （选填“N极”或“S极”）。
【解答】解：图中小磁针的N极指向上方，由于同名磁极互相排斥，因此甲。
故答案为：S极。
7．[2025明光一模]在螺线管的上方放一枚小磁针，给螺线管通电后，小磁针的N极指向螺线管的A端，如图所示。若保持其他条件不变，仅将该小磁针放到螺线管内部的中央，则通电后，小磁针的N极指向螺线管的 （选填“A”或“B”）端。
7．B
【详解】小磁针静止时的指向和磁感线的方向相同，如图所示，在螺线管的上方放一枚小磁针，给螺线管通电后，小磁针的N极指向螺线管的A端，说明A端为螺线管的S极，B端为螺线管的N极；若保持其他条件不变，仅将该小磁针放到螺线管内部的中央，则通电后，由于螺线管内部磁感线由S极指向N极，所以小磁针的N极指向螺线管的B端。
10．[2025宿州一模]如图所示，学校物理兴趣小组自制了一个带有电磁铁的木船模型。将它放入水中漂浮，闭合开关S，电磁铁由于受到地磁场的作用，船头会指向__________（选填“地磁场南极”或“南方”）。
10．地磁场南极
【详解】由图可知，电流从电磁铁的右端流入，左端流出，根据右手螺旋定则可知，电磁铁的右端为N极，所以船头会指向北方；电磁铁可以指示南北，是因为受到地磁场的作用，根据异名磁极相互吸引可知，船头会指向地磁场南极。
5．【2025宿州一模】如图所示，两线圈宽松地套在光滑玻璃的a、b间，同时与柔软的导线相连。当S闭合时，两线圈将 （选填“互相吸引”“互相排斥”或“都不动”）。
5．互相排斥
【详解】由安培定则可知，a左侧为N极，右侧为S极；b的左侧为S极，右侧为N极；故两线圈为同名磁极相对，故两线圈将相互排斥，将向左右分开一些。
4．[2025合肥一模]某小组为了模拟电磁起重机原理，制成了如图所示的电磁铁，当开关闭合后，该电磁铁的A端为 极。
4．N
【详解】由图知道，开关闭合后，电流由螺线管的上端流入、下端流出，由安培定则知道，螺线管的A端为N极，B端为S极。
5．[2025无为联考]将一个可在水平面内自由转动的小磁针放置在通电螺线管左侧，小磁针静止时如图所示，则可判断螺线管M接线端连接的是电源的 （选填“＋”或“－”）极。
5．＋
【详解】小磁针N极向右，则由磁极间相互作用可知，螺线管左端为S极；则由右手螺旋定则可得电流由M端流入螺线管再回到N端，故螺线管M接线端连接的是电源的正（＋）极。
6．[2025合肥一模]如图所示，把轻质螺线管AB沿东西方向水平悬挂，然后给螺线管通电，静止时 （选填“A”或“B”）端指向南方。
【解答】解：由右手螺旋定则可得，螺线管B端为N极，地球的北极为地磁场的S极；
因同名磁极相互排斥异名磁极相互吸引，则螺线管B端将向北移动，最终当螺线管沿南北方向螺线管可静止，B指北方。
故答案为：A。
9．在“探究通电螺线管周围的磁场方向”的实验中，在螺线管附近放置了一枚小磁针，通电后小磁针静止时的指向如图所示小磁针的A端为 极。
9．S
【详解】
如图所示，电流从螺线管右端流入，根据安培定则，右手四指顺着电流方向握住螺线管，大拇指所示的方向为N极，即螺线管左端为N极，根据磁极间相互作用的规律，小磁针静止时A端为S极。
8．[2025马鞍山一模]请在图中标出小磁针N极的方向（将N极涂黑，并标明）。
8．
【详解】电流从螺线管右端流进，左端流出，由安培定则可知，通电螺线管右端为N极，左端为S极，根据同名磁极互相排斥，异名磁极互相吸引可知，小磁针左端为N极，如图
6．【2025宿州一模】如图所示，在探究通电螺线管外部的磁场分布的实验中，开关闭合后，小磁针 （选填“甲”或“乙”）静止时N极指向右端。
答案：乙
【详解】由电源的正负极可知，电流从螺线管的右后方流入，左前方流出，由安培定则可知，螺线管右端应为N极，左端为S极；因同名磁极相互排斥、异名磁极相互吸引，所以小磁针甲静止时N极指向左端，S极指向右，小磁针乙静止时N极指向右端，S极指向左端。
6．[2025合肥一模]如图所示，小磁针a 放在通电螺线管上方，通电后当小磁针a 静止时，它的左端为 极。
6．N
【详解】由图可知，电流从通电螺线管左端流入，右端流出，根据右手螺旋定则可知，通电螺线管左端为S极，右端为N极；根据同名磁极相互排斥、异名磁极相互吸引可知，小磁针左端为N极。
4．[2025合肥模拟]有一蓄电池的正负极看不清了。小明把漆包线绕在纸筒上做成了一个螺线管，接到电源的两极，然后把小磁针放在纸筒线圈的左侧，发现小磁针静止时如图所示，与B相连的是电源的 极。
答案：正
【详解】根据异名磁极相互吸引可知，螺线管的左端为N极，右端为S极。根据安培定则可知，电流从B流入，A流出，则与B相连的是电源的正极。
7．[2025无为一模]如图所示，弹簧下端挂一条形磁铁，磁铁的下端为S极，条形磁铁的正下方有一带铁芯的螺线管，闭合开关后，向左移动滑动变阻器的滑片P，弹簧的长度将 （选填“伸长”、“缩短”或“不变”）。
7．缩短
【详解】由图可知，电流从通电螺线管的上端流入，下端流出，根据右手螺旋可知，通电螺线管上端为S极，根据同名磁极相互排斥可知，条形磁铁受到向上的斥力；向左移动滑动变阻器的滑片P，滑动变阻器电阻变小，电路中电流变大，通电螺线管磁性增强，对条形磁铁的斥力变大，弹簧的长度将缩短。
5．医学上会使用“电动泵”替代心脏，推动血液循环。如图所示，将线圈ab缠绕并固定在活塞一端，利用其与固定磁铁之间力的作用，带动电动泵中的活塞左右运动，使血液定向流动。当线圈中的电流从a流向b时，活塞将向 （选填“左”或“右”）运动。
答案：右
【详解】如图所示，当线圈中的电流从a流向b时，根据安培定则，右手四指顺着电流方向握住螺线管，大拇指所示的方向为N极，即螺线管的左端为N极，根据同名磁极相互排斥，活塞将向右运动。
9．[2025芜湖一模]图示为某水位报警器的原理图，当水位达到某一高度时，控制电路被接通，报警器报警。已知红灯和绿灯上分别标有“”和“”的字样，在报警后，工作电路每秒消耗的电能为 J。
答案：6
【详解】由图可知，当水位达到某一高度时，控制电路被接通，电磁铁有磁性，吸引衔铁，使动触点与下静触点接触，与上静触点分开，只有红灯接入电路，报警器报警，此时工作电路只有红灯工作，且电压等于其额定电压，所以工作电路每秒消耗的电能为。
4．[2025马鞍山一模]如图所示的实验装置中，当导体棒ab 运动时（选填“上下”或“左右”），灵敏电流计的指针就会发生偏转。
【分析】闭合电路的部分导体在磁场中做切割磁感线运动时，就会产生感应电流，这就是电磁感应现象。
【解答】解：闭合开关后，使导体棒ab左右运动，因此会有感应电流产生。如果上下运动与磁感线方向平行，电路中不会产生感应电流。
故答案为：左右。
【点评】此题考查了电磁感应现象的实验，尤其要注意导体如何运动才能切割磁感线，难度不大。
7．（2分）如图所示，保持U形磁体竖直放置，闭合开关后，该闭合回路中 （选填“会”或“不会”）产生感应电流。
【解答】解：保持U型磁体竖直放置，磁感线方向沿水平方向，使导体AB从图示位置竖直向上或竖直向下运动，结合产生感应电流的条件可知该闭合回路中会产生感应电流。
故答案为：会。
3．[2025亳州模拟]如图所示的装置中，当左右移动导体棒ab时，灵敏电流计的指针来回偏转，根据图中实验原理，可以制成 （选填“电动机”或“发电机”）。
3．发电机
【详解】如图所示的装置中，当左右移动导体棒ab时，导体棒ab可以切割磁感线，因此会有感应电流产生，此时电流表指针能发生偏转。这种现象就是电磁感应现象，利用它人们发明了发电机。
6．[2025阜阳一模]如图所示，这是小明同学在科技比赛中的参赛作品——自制移动水力发电机。发电机是根据 原理制成的。
6．电磁感应
【详解】闭合电路的部分导体在磁场中做切割磁感线的运动时，电路中会产生感应电流，这是电磁感应现象，发电机的原理为电磁感应现象。
4．【2025宿州一模】如图是一种“手摇充电式手电筒”，握住它上下摇动就能自动充电。从透明外壳可观察到内部有固定线圈。摇动时内部有一个磁铁来回振动，该装置应用的原理是 。
4．电磁感应
【详解】“手摇充电式电筒”消耗了机械能产生了电能；由于线圈是固定的，摇动时内部磁铁来回振动，为了让线圈切割磁感线产生感应电流，故是利用了电磁感应原理。
4．[2025宿州一模]如图所示让一条形磁铁由静止释放，不考虑空气阻力，当磁铁穿过线圈时，线圈中有电流产生。在这个过程中，磁铁的机械能 （选填“不变”、“增加”或“减小”）。
4．减小
【详解】
磁铁下落经过线圈的过程中，线圈中产生感应电流，会对磁铁产生阻力作用，有机械能转化为电能，故机械能减小。
10．[2025马鞍山一模]科技小组制作了一个“听话”的小瓶子，通过调节滑片，就可以让小瓶子上浮、下沉或悬停在水中。它的原理如图所示（磁铁固定在活塞上）闭合开关S后，移动滑片P，使小瓶子悬停在图示位置。若让小瓶子上浮，滑片向________移动（选填“左”、“右”）
10．右
8．[2025无为一模]如图所示，将甲、乙两个微型电动机的转轴对接并固定在一起，闭合开关后两电动机一起转动，小灯泡发光。此处产生电磁感应现象的是 （选填“甲”或“乙”）电动机。

8．甲
【详解】从图中可以看到，闭合开关后，有电流流过乙微型电动机，乙的转轴转动，从而带动着甲的转轴转动，小灯泡发光，说明有电流流过小灯泡，有电流产生，此处产生电磁感应现象的是甲电动机。
10．[2025无为一模]如图所示，用两橡皮筋竖直悬挂重2N的金属棒AB于磁场中，金属棒两端连接着导线（导线对金属棒的作用力忽略不计），当棒中通以由A流向B的电流时，金属棒静止，橡皮筋刚好处于松弛状态；现让电流由B流向A，金属棒仍静止，每根橡皮筋受到的力为 ．
10．2
【详解】通过分析可知，当棒中通以由A流向B的电流时，金属棒AB受到了两个力的作用：竖直向下的重力和竖直向上的磁场力．由于金属棒静止，故金属棒受到的重力大小等于金属棒受到竖直向上的磁场力；当棒中通以由B流向A的电流时，根据影响磁力方向和大小的因素可知，磁力的大小不变，方向发生改变；金属棒受到竖直向上的拉力等于竖直向下的重力和磁场力之和，故每根橡皮筋受到的力：F=(2N+2N)=2N.．
5.[2025合肥一模]如图为学生用电流表的内部结构示意图。当电流表接入电路，有电流通过线圈时，线圈带动指针偏转。根据我们所学的知识判断，该电流表的工作原理应该与___________(选填“发电机”或“电动机”)相同。
5.电动机；
4．[2025合肥一模]如图所示为一种简易手摇发电机，用手摇动手柄，带动发电机发电，此过程中主要的能量转化情况是：
4．机械能转化为电能
【详解】用手摇动手柄，带动发电机发电，此过程中，消耗了机械能，获得了电能，主要的能量转化情况是：机械能转化为电能。
6．[2025亳州模拟]如图所示，闭合开关，当电流通过电磁铁，小锤击打铃碗时，电磁铁 （选填“仍具有”或“没有”）磁性。
6．没有
【详解】闭合开关，当电流通过电磁铁，小锤击打铃碗时，弹性片和衔铁分离，电路断开，电磁铁没有磁性。
选择题
[2025合肥三模]
12．[2025合肥三模]生活中有很多现象与物理有关，以下说法正确的是（ ）
A．飞机在飞行时，机翼上方空气流动速度大、压强小
B．高空抛物时，物体抛出时的速度越大，惯性越大
C．静止的物体，突然受到推力作用时，其运动状态一定改变
D．直流电动机的工作原理是电磁感应
12．A
【详解】A．飞机的机翼上凸下平，飞机飞行时，空气经过机翼上方的路程长，速度大，压强小；空气经过下方的路程短，速度小，压强大，从而使飞机获得向上的升力，故A正确；
B．惯性的大小与物体的质量有关，质量越大，惯性越大；惯性的大小与速度的大小无关，故B错误；
C．静止的物体，突然受到推力作用时，若推力不大于静摩擦力，物体可以依然保持静止，运动状态可能不变，故C错误；
D．直流电动机的工作原理是通电线圈在磁场中受力转动，故D错误。
故选A。
17．[2025合肥三模]图是磁悬浮列车工作原理图，通电时强大的磁力使列车悬浮在轨道上，实现非接触的支撑、导向和运行。关于磁浮交通系统，下列说法正确的是（ ）
A．该系统利用地磁场实现正常工作B．车厢线圈通电后，其周围存在磁感线
C．列车正常运行时，电源上端为正极D．列车悬浮利用了同名磁极相互排斥
17．C
【详解】A．磁悬浮利用电流的磁场工作的，故A错误；
B．磁感线是假想的模型，车厢线圈通电后，其周围存在磁场，磁感线假想的，不存在，故B错误；
CD．列车采用悬挂悬浮，正常运行时是利用异名磁极相互吸引，电磁铁上端为S极，根据安培定则知，电源上端为正极，故C正确，D错误。
故选C。
16．[2025淮北模拟]如图所示是关于电和磁现象的四幅图，其中描述正确的是（ ）
A．如图甲，闭合开关S，小磁针将逆时针转动
B．如图乙，该现象称为电磁感应现象
C．如图丙，该装置与动圈式话筒的原理相同
D．如图丁，该装置工作时将电能转化为机械能
16．A
【详解】A．如图甲，闭合开关S，根据安培定则，螺线管右端为N极，根据异名磁极相互吸引，小磁针将逆时针转动，故A正确；
B．图乙，是奥斯特实验，该现象称为电流的磁效应，故B错误；
C．如图丙，是电动机原理图，通电线圈在磁场中受力转动，动圈式话筒是发电机原理，故C错误；
D．如图丁，是电磁感应现象，将机械能转化为电能，故D错误。
故选A。
14．【2025合肥三模】如图是电动机的模型，磁场由两个电磁铁提供，是线圈，线圈两端连接铜半环，它们可以一起转动，铜半环两侧的电刷固定不动，与铜半环接触但不连接，使电源和线圈组成闭合电路．闭合开关，在图示位置时，线圈边受到磁场的作用力竖直向下，则（ ）
A．电磁铁P端为S极，电磁铁Q端为S极
B．在图示位置时，线圈边受到磁场的作用力竖直向上
C．线圈由图示位置转过时，线圈边受到磁场的作用力竖直向下
D．若电源正负极对调后闭合开关，线圈的转动方向将与原来转动方向相反
B
16．【2025合肥三模】小明将微风电风扇与小灯泡按如图所示的电路连接并进行实验，用手快速拨动风扇叶片，带动转子转动，这时发现小灯泡发光，微风电扇居然变成了“发电机”！关于该实验现象，下列说法中正确的是
①电产生了磁，使电风扇转动 ②磁产生了电，使小灯泡发光
③微风电风扇是电源 ④电风扇转速越快，灯泡越亮
A．②③④B．①③④C．①②④D．①②③
16．A
【详解】电风扇的主要组成部分是线圈和磁体，当用手快速拨动风扇叶片时，线圈在磁场中做切割磁感线运动，产生了感应电流．感应电流通过小灯泡时，使小灯泡发光，此时的电风扇就是一个发电机即电源．且电风扇转动的越快，产生的感应电流就越大，小灯泡就越亮．综上分析：②③④的说法是正确的．
17．【2025合肥三模】如图甲是一种地震自动报警仪，其简化结构如图乙所示，当有地震发生时，金属球会在磁环中来回摆动产生感应电流，使报警器响起发出警报，下列说法正确的是（ ）
A．金属杆反方向摆动时，产生感应电流的方向会改变
B．金属杆运动产生感应电流的过程，将电能转化为机械能
C．利用这个装置的原理，生活中制成了电动机
D．此过程产生的感应电流与干电池提供的电流完全相同
17．A
【详解】当有地震发生时，金属球会在磁环中来回摆动，会做切割磁感线运动，产生了感应电流，这是电磁感应现象，此过程中机械能转化为了电能，利用该原理制成了发电机；金属杆反方向摆动时，磁场方向不变，导体运动方向发生了变化，则产生感应电流的方向会改变，而干电池提供的电流方向不会发生变化，因此此过程产生的感应电流与干电池提供的电流不相同；综上所述，故A正确，BCD错误。
故选A。
11．【2025合肥模拟】图是小聪设计的一款小制作，圆筒A中安装有磁铁和可转动的线圈。有风吹过时，扇叶带动线圈转动，可使接入的LED灯发光。下列设备与小制作的工作原理相同的是（ ）

A．电风扇B．电熨斗C．发电机D．汽油机
11．C
【详解】装置A中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转动，扇叶带动线圈在磁场中转动切割磁感线，会产生感应电流，使接入的LED灯发光，是利用电磁感应现象的原理工作的，说明磁能够产生电；在此过程中，机械能转化为电能；
A．电风扇的主要部件是电动机，原理是通电线圈在磁场中受力转动，故A不符合题意；
B．电熨斗的原理是电流的热效应，故B不符合题意；
C．发电机的原理是电磁感应现象，故C符合题意；
D．汽油机是内燃机，对外做功时将内能转化为机械能，故D不符合题意。
故选C。
15．[2025芜湖三模]电让我们的生生活丰富多彩，关于图所示情景说法正确的是（ ）
A．甲图中的通电螺线管，它的B端是螺线管的S极
B．乙图中的手摇发电机，工作时把电能转化好机械能
C．丙图中的插座，孔1没有连接火线或零线，完全无用
D．丁图中的测电笔，在使用时手应接触测电笔尾部的金属体
15．D
【详解】A．由图甲可知，电流从螺线管的左侧流入、右侧流出，根据安培定则，用右手握住螺线管，四指指向电流方向，则大拇指指向B端，所以通电螺线管的B端是N极，故A错误；
B．手摇发电机工作时，消耗机械能，得到了电能，即工作时把机械能转化为电能，故B错误；
C．图丙中，插座的1孔应接地线，使用电器的金属外壳与大地相连，若用电器的外壳万一漏电，电流会通过地线导入大地，可防止触电事故的发生，故C错误；
D．测电笔在使用时，手应接触测电笔尾部的金属体，使导线、人体、大地之间形成通路，这样才能正确辨别火线和零线，故D正确。
故选D。
16．[2025芜湖三模]我国“福建舰”配备了电磁弹射器。当弹射器内的导体接通强大的电流时，就受到强大的电磁力而向前加速，将与之连接的舰载机弹射起飞。下列实验揭示了电磁弹射器工作原理的是（ ）
A．B．
C．D．
16．A
【详解】由题意可知，电磁弹射器的原理是磁场对通电导线有力的作用。
A．图中有电源，通电导体棒在磁场中受力而运动，即与电磁弹射器的工作原理相同，故A符合题意。
B．图中两个电磁铁串联，电流相同，线圈匝数不同，吸引大头针的数目不同，说明电磁铁的磁性强弱与线圈的匝数有关，与电磁弹射器的工作原理不同，故B不符合题意；
C．图中没有电源，是闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流，为电磁感应原理，与电磁弹射器的工作原理不相同，故C不符合题意；
D．图中是研究磁体周围存在磁场，与电磁弹射器的工作原理不相同，故D不符合题意。
故选A。
17．[2025合肥二模]如图所示为发电机的工作原理图，线圈自图示位置（即线圈平面平行于磁感线的位置）开始绕轴逆时针匀速转动，下列有关说法正确的是（ ）
A．线圈在转动的前半周中，线圈中的电流方向不变
B．当线圈不动，磁极转动时，也会有感应电流产生
C．该过程中电能转化为机械能
D．线圈在磁场中转动的过程中不受磁场力的作用
17．AB
【详解】A．线圈在转动的前半周中，磁场方向不变，切割磁感线的运动方向不变，线圈中产生的电流方向不变，故A正确；
B．当线圈不动，磁极转动时，线圈切割磁感线运动时会产生感应电流，故B正确；
C．产生感应电流时，是机械能转化为电能，故C错误；
D．线圈在磁场中转动过程中线圈切割磁感线，产生感应电流，电流在磁场中受磁场力的作用，故D错误。
故选AB。
2．[2025合肥三模]动车即将进站时关闭电源，在继续行驶的过程中，可带动电机逆向发电，同时储存电能。如图所示，下列实验装置中能说明发电机原理的是（ ）
A．B．
C．D．
2．【答案】B
3．[2025芜湖三模]无线充电是一种增加手机续航时间的方式，如图甲．其技术的原理是，电流流过送电线圈产生磁场，受电线圈靠近该磁场时就会产生电流，给智能手机充电，如图乙．受电线圈处用到了图哪个实验的原理（ ）
A B C D
3．【答案】C
17.[2025亳州三模]如图所示的模型中，当线圈abcd绕着中心轴逆时针转动时，下列说法中正确的是（ ）
A．该模型为电动机模型
B．当线圈由图中位置转过90°后，线圈中电流方向开始相反
C．线圈转动过程中电能转化为机械能
D．线圈在转动过程中ad 边也能产生感应电流
17. B
解析：该模型中没有电源，通过线圈在磁场中转动，切割磁感线产生感应电流，为发电机模型，A 错误；当线圈由图中位置转过90°后，线圈ab和cd边切割磁感线的方向相反，产生的感应电流方向相反，B正确；线圈转动过程中机械能转化为电能，C 错误；线圈在转动过程中ad边没有切割磁感线，不能产生感应电流，D错误。本题答案为B。
15．[2025淮南三模]电动汽车是指以车载电源为动力，用电动机驱动车轮行驶的一种新能源汽车，以下有关的实验和应用，能体现电动机工作原理的是（ ）
A．B．C．D．
15．B
17．[2025芜湖模拟]如图所示的四个实验,反映电动机基本原理的是
A．B．
C．D．
17．D
【详解】电动机的基本原理是通电导体在磁场中受力的作用．
A．如图为奥斯特实验表明通电导线周围存在磁场；
B．如图为同种电荷相互排斥；
C．如图为电磁感应现象，即闭合电路部分导体切割磁感线产生感应电流；
D．如图为通电导体在磁场中受力的作用，是电动机的基本原理．
14．[2025芜湖模拟]关于电磁联系，下列说法正确的是（ ）

A．甲图中：闭合开关后，机械能转化为电能
B．乙图中：将磁铁插入线圈时线圈不动，灵敏电流计指针不会偏转
C．丙图中：电流方向与小磁针偏转方向对应正确
D．丁图中：将开关由2转向1，电磁铁磁性增强
14．C
【详解】A．图中装置为研究通电导体在磁场中受力的作用，该过程中电能转化为机械能，故A错误；
B．磁体插入线圈，线圈切割磁感线，会产生感应电流，灵敏电流计指针会偏转，故B错误；
C．根据安培定则可知，螺线管的右端是N极，左端是S极，则小磁针N极将向右偏转，故C正确；
D．电磁铁的磁性与电流大小和线圈匝数有关，电流相同时，将开关由2转向1，匝数减少，电磁铁磁性减弱，故D错误。
故选C。
16．[2025合肥二模]为减轻化石能源危机和对环境保护需要，我国建立起了具有自主知识产权的电动汽车全产业链技术体系。国产新型电动汽车具有动力系统和能量回收系统两部分，关于下列两图说法正确的（ ）
A．甲图为电动车能量回收系统原理图B．乙图为电动车动力系统原理图
C．甲图的工作原理是电磁感应D．乙图的工作原理是电磁感应
16．D
【详解】AC．甲图是电动机原理，通电线圈在磁场中受力转动，电能转化为机械能，是电动车动力系统原理图，故AC错误；
BD．乙图是电磁感应现象，线圈在磁场中转动，切割磁感线，产生感应电流，将机械能转化为电能，给蓄电池充电，转化为化学能储存起来，是电动车能量回收系统原理图，故B错误，D正确。
故选D。
13．[2025安庆二模]如图所示，①、②、③、④为物理课本中的四个实验，A、B、C、D为生活中技术应用的实例，实验揭示的物理原理与应用实例之间对应关系不正确的是（ ）

A．AB．BC．CD．D
13．B
【详解】A．①说明了流体在流速大的地方压强小，飞机的机翼利用了流体压强与流速的关系，故A正确，不符合题意；
B．②覆杯实验说明了大气压的存在，而升降船闸利用了电动机做功，故B错误，符合题意；
C．③说明通电导体在磁场中受力，从而用来制造电磁弹射系统，使战机获得较大的起飞速度，故C正确，不符合题意；
D．④电磁感应现象是闭合电路的部分导体做切割磁感线运动产生感应电流，而无线充电正是利用了电磁感应现象使手机内部产生感应电流从而给手机充电，故D正确，不符合题意。
故选B。
17．[2025合肥一模]如图所示是动圈式话筒的构造示意图，当人对着话筒说话时，声音使膜片振动，与膜片相连的线圈在磁场中运动，产生随声音变化而变化的电流，经放大后通过扬声器还原成声音．关于动圈式话筒下列说法正确的是

A．是利用通电线圈在磁场中受力转动的原理工作的 B．是利用电磁感应现象的原理工作的
C．工作时将电能转化为机械能D．与电磁继电器的工作原理相同
17．B
【详解】解答：(1)动圈式话筒是利用电磁感应原理：人说话时，声带振动产生声音，声音通过空气传播到膜片，使膜片以及与膜片相连的线圈在磁场中运动，故能产生感应电流，故A错误，B正确；(2)线圈在运动中能量的转化情况是机械能转化为电能，故C错误；(3)电磁继电器主要是利用电磁铁工作的，电磁铁是根据电流的磁效应制成的，故D错误．
故选B.
点睛：动圈式话筒的工作原理是：电磁感应现象的应用．工作过程是：声波振动→引起膜片振动→带动线圈振动→线圈切割永久磁体的磁场产生感应电流→经放大传给扬声器．
14.
答案：B
[2025安徽三模]
16.[2025池州三模]如图所示，是小陌在科技创新大赛设计的电磁锁原理图。开关S是指纹识别开关，指纹识别成功就可打开门锁。下列说法错误的是（ ）
A．通电后电磁铁a端为N极
B．若电磁铁对条形磁体的力过小，可以增加线圈匝数。
C．打开门锁时，条形磁体在滑动过程中受到向左的摩擦力
D．滑片向左移动的过程中电磁铁的磁性增强
15．[2025合肥一模]如图所示，发电机的线圈从水平位置开始转动，下列说法正确的是（ ）
A．线圈转到图示位置时不能产生感应电流
B．线圈转到图示位置，cd边不受磁场力作用
C．线圈从图示位置转过后ab边电流方向不变
D．线圈从图示位置转过瞬间线圈中没有电流
15．D
【详解】A．线圈转到图示位置时，线圈可以切割磁感线，能产生感应电流，故A错误；
B．线圈转到图示位置，cd边由电流通过，受磁场力作用，故B错误；
C．线圈从图示位置转过后ab边运动方向改变，磁场方向不变，电流方向改变，故C错误；
D．线圈从图示位置转过瞬间线圈所在平面与磁场垂直，线圈中没有电流，故D正确。
故选D。
12．[2025马鞍山一模]如图所示，是同学们画的几种情景的示意图，其中正确的是（ ）
A．从岸上看水中物体的光路图
B．通电螺线管周围小磁针静止时的指向
C．家庭电路的部分连接情况
D．作用在杠杆上的动力F的力臂L
【分析】（1）光从水中斜射入空气中时，折射角大于入射角，折射光线远离法线；
（2）首先根据电流方向判断通电螺线管的磁极。再根据磁极间的相互作用规律确定小磁针的指向；
（3）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线；
（4）力臂是指从支点到力的作用线的距离。
【解答】解：A、从岸上看水中物体，光发生折射远离法线后进入眼睛，而图中的折射角小于入射角；
B、根据安培定则，四指指向电流的方向，其上端为S极，小磁针的下端应为N极；
C、灯泡的接法：火线进入开关；零线直接接入灯泡的螺旋套；左孔接零线，故C正确；
D、由图可知，图中动力F的力臂是指从支点O到力F作用线的距离，故D错误。
故选：C。
【点评】此题考查光的折射规律、家庭电路的连接、安培定则、力臂的画法等多个知识点，是一道综合性较强的题目。
15．[2025合肥二模]如图所示，下列判断正确的是（ ）
A．通电螺线管的右端为N极
B．电源右端为正极
C．小磁针右端为S极
D．通过小磁针的磁感线方向水平向右
【解答】解：A、在磁体周围，磁感线从磁体的N极出发，回到S极，因此通电螺线管的右端为S极，左端为N极，故A错误；
B、根据安培定则可知，电流从通电螺线管的左侧流入，右侧流出，因此电源左端为正极，右端为负极，故B错误；
C、同名磁极互相排斥，异名磁极互相吸引，因此小磁针右端为N极，左端为S极，故C错误；
D、小磁针静止时N极所指方向与该点的磁感线方向一致，因此通过小磁针的磁感线方向水平向右，故D正确。
故选：D。
17．[2025合肥一模]如图所示是某实验装置的俯视图，“×”表示竖直向下的磁场，ab、cd是两根金属导轨，a端与c端之间用导线接入定值电阻R，将一根金属棒MN放在两根导轨上，金属棒MN中有从N流向M的电流。下列说法中不正确的是（ ）
A．该实验装置反映了发电机的工作原理
B．金属棒MN向右滑动过程中会受到磁场力
C．金属棒MN向右滑动过程中，M端相当于电源的负极
D．若金属棒MN向左滑动，则电阻R中的电流方向为从c流向a
【解答】解：
A、由题知，闭合的回路中有感应电流产生，故A正确；
B、若先使图线圈在磁场中做切割磁感线运动，此时通电的甲线圈在磁场中会受到磁场力的作用，C正确；
C、金属棒MN向右滑动过程中，电流从M端流向电阻，故C错误；
D、金属棒MN向左滑动过程中，电流从N端流向电阻，则电阻R中的电流方向为从c流向a。
故选：C。
12．[2025六安一模]如图所示，将一根直导线架在静止小磁针的上方，并使直导线与小磁针平行，接通电路，发现小磁针偏转。关于该实验说法正确的是（ ）
A．改变电流方向，小磁针偏转方向不变B．该实验说明电流周围存在磁场
C．利用该实验原理可以制成发电机D．最早发现该实验现象的科学家是法拉第
11．[2025淮南月考]如图所示，在蹄形磁铁周围的a、b、c、d四点分别放置一个小磁针，当小磁针静止时，其中指向不正确的是（ ）
A．a点小磁针B．b点小磁针C．c点小磁针D．d点小磁针
11．B
【详解】静止在磁场中的小磁针N极指向磁场的方向，磁体外部的磁场方向是从N极出发指向S极。故B符合题意，ACD不符合题意。
故选B。
12．[2025淮南月考]下列关于磁场和磁感线的说法中，不正确的是（ ）
A．磁场和磁感线都是真实存在的B．磁极间的相互作用是通过磁场发生的
C．磁感线越密的地方，磁场越强D．磁体周围的磁场是立体的，不是平面的
12．A
【详解】A．磁感线是理想化的物理模型，实际上并不存在，磁感线是为了描述磁场的性质而引入的，故A错误，符合题意；
B．磁极间的吸引或排斥的相互作用是通过磁 场发生的，故B正确，不符合题意；
C．磁体周围越接近磁极的地方磁性越强，故 磁感线越密，故C正确，不符合题意；
D．磁体周围的磁场是立体的，如球形的地球 四面都有磁场，是一个巨大的磁体，可以看出 磁体周围的磁场是立体的，不是平面的，故D正确，不符合题意。
故选A。
13．[2025淮南月考]如图所示为发电机的工作原理图，则下列说法中正确的是（ ）
A．发电机是利用电流的磁效应现象的原理工作的
B．线圈在磁场中转动时一定会产生感应电流
C．线圈在转动过程中，若产生了感应电流，则电流大小是变化的
D．线圈在转动过程中，若产生了感应电流，则电流方向是不变的
13．C
【详解】A．发电机是利用电磁感应原理工作的，故A错误；
B．线圈在磁场中转动时不一定会产生感应电流，闭合回路中一部分导体在做切割磁感线运动时，才能产生感应电流，故B错误；
C．线圈在转动过程中，若产生了感应电流，因相同时间内切割磁感线数量不同，所以电流大小是变化的，故C正确；
D．线圈在转动过程中，若产生了感应电流，则电流方向是变化的，产生的是交流电，故D错误。
故选C。
16.
答案：D
14．[2025淮南月考]如图所示的电路中，A是能测微小电流值的灵敏电流计，当开关S闭合，磁铁快速地插入线圈中时，灵敏电流计的指针发生偏转。某同学进行了下列操作，其中灵敏电流计的指针发生偏转的是（ ）
A．开关S闭合，磁铁静止在线圈中
B．开关S断开，磁铁快速地插入线圈中
C．开关S断开，磁铁快速从线圈中拨出
D．开关S闭合，磁铁静止，线圈快速向上运动
14．D
【详解】A．开关S闭合，磁铁静止在线圈中，没有做切割磁感线运动，所以不会产生感应电流，灵敏电流计的指针不会发生偏转，故A不符合题意；
BC．开关S断开，磁铁快速地插入线圈中和开关S断开，磁铁快速从线圈中拨出均没有构成闭合回路，所以不会产生感应电流，灵敏电流计的指针不会发生偏转，故BC不符合题意；
D．开关S闭合，磁铁静止，线圈快速向上运动，电路闭合且有导体在做磁感线运动，会产生感应电流，灵敏电流计的指针会发生偏转，故D符合题意。
故选D。
答案：C
16.
11．[2025马鞍山一模]下列说法正确的是（ ）
A．跳远运动员起跳前的速度越大，其惯性越大
B．物体振动的频率越快，其发出的声音的响度就越大
C．测电笔试触插座的火线插孔时氖管发光，此时有电流流过我们身体
D．磁感应线是磁体周围真实存在的线
11．C
【详解】A．惯性只与物体的质量有关，与速度无关，故A错误；
B．物体的振动频率表示发声体振动的快慢，发声体振动越快，频率越高，故B错误；
C．使用测电笔试触插座的火线插孔时氖管发光，电流会经笔尖、氖管、大电阻、笔尾、人体导向大地，形成通路，这一过程中，人体会成为电路的一部分，会有微弱的电流通过。故C正确；
D．磁感线是人们为了形象描述磁场而假想的曲线，实际是不存在的，故D错误。
故选C。
答案：B
17．[2025无为一模]如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关、时，下列说法中（ ）
①电磁铁的右端为N极
②小磁针将顺时针旋转
③当P向左滑动时，电磁铁的磁性增强，指示灯变亮
④当P向右滑动时，电磁铁的磁性减小，电压表的示数减小
A．只有①④正确B．只有③④正确C．只有②③正确D．①②③④都正确
17．B
【详解】①②根据安培定则可知，电磁铁的左端为N极，右端为S极；根据磁极间的相互作用规律可知，通电后，小磁针将会逆时针旋转，故①②错误；
③闭合开关S1和S2，使滑片P向左滑动，变阻器接入电路的电阻变小，左侧电路中电流变大，电磁铁的磁性增强，巨磁电阻的阻值减小，右侧电路中电流变大，所以指示灯的亮度会变亮，故③正确；
④使滑片P向右滑动，变阻器接入电路的电阻变大，左侧电路中电流变小，电磁铁的磁性变弱，巨磁电阻的阻值变大，右侧电路中电流变小，根据U＝IR可知，灯泡两端的电压减小，即电压表示数变小，故④正确。综上可知，B符合题意，ACD不符合题意。
故选B。
14．[2025芜湖一模]如图所示，与电现象有关的说法中正确的是（ ）
A．甲图的实验说明发电机的原理是电磁感应现象
B．乙图中开关闭合后，通电螺线管的右侧是N极
C．丙图中家庭照明电路中的开关应连接零线更安全
D．丁图的验电器是用于辨别火线和零线的仪器设备
答案：A
【详解】甲图是电磁感应现象原理图，发电机就是根据这一原理制成的，故A正确；乙图中开关闭合后，电流从螺线管右端流入，左端流出，根据安培定则可判断通电螺线管的左侧是N极，故B错误；丙图中家庭照明电路中的开关应连接火线，然后连接灯泡螺丝扣顶端金属点，零线接螺丝套，这样检修灯泡时才会更安全，故C错误；丁图的验电器是用于检验物体是否带电的仪器设备，故D错误。
故选A。
11．[2025无为联考]物理知识的应用无处不在，下列说法正确的是（ ）
A．投掷标枪时，运动员通过助跑提高成绩，这是利用了标枪的惯性
B．高铁站台上、乘客必须站在安全线之外候车，是因为列车进站时空气流速大产生的压强大
C．手机多采用的是锂电池，给手机充电，将电能全部转化成化学能
D．灵敏电流计内部有固定的永磁体，当有电流通过时指针就发生偏转，这是应用电磁感应的原理工作的
11．A
【详解】A．标枪运动员通过助跑提高成绩，标枪投掷出去后能继续飞行，是利用了标枪的惯性，故A正确；
B．当列车驶进站台时，会带动人和车之间的空气流动速度加快，此时人外侧的空气流动速度慢，根据流体压强与流速的关系可知：人外侧空气流速慢压强大，而内侧流速快压强小，会产生一个向内侧的压强差，将人推向列车，易出现危险，所以高铁站台上的乘客不能越过安全黄线，故B错误；
C．手机充电时电能大部分转化成化学能，小部分转化为内能，故C错误；
D．灵敏电流计内部有固定的永磁体，当有电流通过时指针就发生偏转，是利用通电导线在磁场中受力的作用，故D错误。
故选A。
15．[2025无为一模]关于下列四幅图，对应的说法正确的是
A．图甲，通电导体周围存在着磁场，将小磁针移走，该磁场消失
B．图乙，闭合开关后，通电螺线管右端为N极
C．图丙，司南能指示南北方向，是因为受到地磁场的作用
D．图丁，闭合开关，保持电流方向不变，对调磁体的N、S极，导体棒ab受力方向不变
15．C
【详解】A、图甲中，通电导线周围存在磁场，将小磁针移走，磁场仍存在，故A错误；
B、图乙中电源的正极在右侧，可知螺线管中电流方向是由右侧进入左侧流出，利用安培定则可知通电线管的右端为S极，B错误；
C、图丙中，因为地球是一个巨大的磁体，司南能够指示南北方向是因为受到地磁场的作用，故C正确；
D、图丁中，若电流方向不变，对调N、S极，即改变了磁感线方向，导体棒ab运动方向将改变，D错误．
故选C．
【点睛】本题考查了电与磁之间的三个联系：通电导体的周围存在磁场、通电导体在磁场中受力和电磁感应现象，还考查了安培定则的应用，要求平时学习时注意区分三个相关实验的原理和应用．
16．[2025合肥模拟]关于电磁联系，下列说法正确的是（ ）

A．甲图中：闭合开关后，机械能转化为电能
B．乙图中：将磁铁插入线圈时线圈不动，灵敏电流计指针不会偏转
C．丙图中：电流方向与小磁针偏转方向对应正确
D．丁图中：将开关由2转向1，电磁铁磁性增强
16．C
【详解】A．图中装置为研究通电导体在磁场中受力的作用，该过程中电能转化为机械能，故A错误；
B．磁体插入线圈，线圈切割磁感线，会产生感应电流，灵敏电流计指针会偏转，故B错误；
C．根据安培定则可知，螺线管的右端是N极，左端是S极，则小磁针N极将向右偏转，故C正确；
D．电磁铁的磁性与电流大小和线圈匝数有关，电流相同时，将开关由2转向1，匝数减少，电磁铁磁性减弱，故D错误。
故选C。
17．[2025滁州一模]如图所示的现象中，下列说法不正确的是（ ）
A．图甲中，验电器的金属箔片张开，是因为同种电荷相互排斥
B．图乙中，放在通电导线下方的小磁针发生偏转，说明电流周围存在磁场
C．图丙中，导体运动时灵敏电流计指针发生偏转，说明利用磁场可以产生电流
D．图丁中，闭合开关后，向右移动滑动变阻器滑片时，电磁铁的磁性会增强
【解答】解：A．验电器的金属箔片张开，故A正确；
B．图乙中是奥斯特实验，故B正确；
C．图丙中，能够产生感应电流，故C正确；
D．图丁中，向右移动滑动变阻器滑片时，电路中电流变小，故D错误。
故选：D。
14．[2025亳州模拟]某同学用自制的电磁铁连接成如图所示的电路，下列说法中正确的是（ ）
A．电磁铁的上端为N极
B．电磁铁是根据电流的热效应工作的
C．当滑动变阻器的滑片向右移动时，电磁铁吸引的大头针数目减少
D．将电磁铁的铁芯换成铜钉，电磁铁吸引的大头针数目更多
14．C
【详解】A．根据电磁铁上的电流方向结合右手安培定则可知，电磁铁的下端为N极，故A错误；
B．电磁铁能够吸引小铁钉，所以它是根据电流的磁效应工作的，故B错误；
C．当滑动变阻器的滑片向右移动时，接入电路中的电阻增大，电路中的电流减小，电磁铁的磁性减弱，吸引的大头针数目减少，故C正确；
D．将电磁铁的铁芯换成铜钉，由于铜钉不能被磁化，电磁铁的磁性减弱，吸引的大头针数目减少，故D错误。
故选C。
15．[2025六安一模]关于如图所示的实验装置，下列说法正确的是（ ）
A．该装置是用于探究“磁场对通电导体的作用”
B．闭合开关，导体ab左右运动过程中机械能转化为电能
C．闭合开关，导体ab在磁场中上下运动会产生电流
D．闭合开关，导体ab由向左运动改为向右运动，灵敏电流表指针偏转方向不变
【答案】B
【解答】解：A、图中没有电源，是电磁感应；
B、闭合开关，切割磁感线产生电流，故B正确；
C、闭合开关，没有切割磁感线，故C错误；
D、闭合开关，磁场不变，电流方向改变，故D错误。
故选：B。
17．[2025合肥模拟]如图所示，在探究“什么情况下磁可以生电”的实验中，保持磁体不动，若导线ab水平向右运动，则灵敏电流计指针向左偏转，下列说法正确的是（ ）
A．若导线ab水平向左运动，则灵敏电流计指针向右偏转
B．若导线ab竖直向上运动，则灵敏电流计指针向左偏转
C．若导线ab竖直向下运动，则灵敏电流计指针向左偏转
D．若导线ab斜向上运动，则灵敏电流计指针不会偏转
答案：A
【详解】由图知，当导线ab水平向右运动，则灵敏电流计指针向左偏转，若导线ab水平向左运动，切割磁感线的方向发生了变化，所以电流方向发生变化，则灵敏电流计指针应向右偏转，故A正确；若导线ab竖直向上运动，与磁感线方向平行，不切割磁感线，所以灵敏电流计指针不偏转，故B错误；若导线ab竖直向下运动，与磁感线方向平行，不切割磁感线，所以灵敏电流计指针不偏转，故C错误；若导线ab斜向上运动，此时切割磁感线，电路中会产生感应电流，所以灵敏电流计指针偏转，故D错误。故选A。
14．[2025合肥一模]关于如图所示实验，下列说法正确的是（ ）
A．装置中的AB是轻质塑料棒
B．用该装置可探究“什么情况下磁可以生电”
C．只要开关闭合，灵敏电流计的指针就会偏转
D．根据该实验揭示的原理发明了电动机
【答案】B
【解答】解：A、塑料棒是绝缘体，因AB棒是电路中的一部分，而不能用塑料棒；
B、用该装置可以探究电磁感应现象，故B正确；
C、产生感应电流的条件有两个：电路是闭合的；两者缺一不可；
D、根据该实验揭示的原理发明了发电机。
故选：B。
16．【2025宿州一模】如图所示，将电路中的一段导线ab悬吊在蹄形磁体的两极间，怎样才能使电路中产生电流？下列尝试中可行的是（ ）
A．闭合开关，让导线ab在磁场中保持静止B．将导线ab换成多匝线圈，然后闭合开关
C．闭合开关，让导线ab在磁场中左右运动D．闭合开关，让导线ab在磁场中上下运动
16．C
【详解】A．导线ab在磁场中静止，导线ab没有切割磁感线运动，不会产生感应电流，故A不符合题意；
B．将导线ab换成多匝线圈，导线在磁场中都没有发生相对运动，不会产生感应电流，故B不符合题意；
C．闭合开关，让导线ab在磁场中左右运动，导线在磁场中做切割磁感线运动，会产生感应电流，故C符合题意；
D．闭合开关，让导线ab在磁场中上下运动，导线ab没有做切割磁感线运动，不会产生感应电流，故D不符合题意。
故选C。
17．刷卡消费时，人们将带有磁条的信用卡在刷卡机指定位置刷一下，刷卡机的检测头就能产生感应电流，便可读出磁条上的信息。下列四幅图中与刷卡机原理相同的是（ ）
A．B．
C．D．
17．B
【详解】
刷卡机的检测头就能产生感应电流表明电路中产生了感应电流，属于电磁感应现象。
A．图中通电后，小磁针发生偏转，表明通电导体周围存在磁场，属于电生磁，故A不符合题意；
B．闭合电路中部分导体AB在磁场中做切割磁感线的运动，灵敏电流表指针偏转，表明电路中产生了电流，属于电磁感应现象，故B符合题意；
C．闭合电路，线圈在场中受力而转动，属于电动机的工作原理，故C不符合题意；
D．闭合开关，电磁铁可以吸引大头针，表明电磁铁有磁性，属于电生磁现象，故D不符合题意。
故选B。
14．[2025合肥一模]经颅磁刺激是一种利用脉冲磁场，改变大脑皮层神经细胞的膜电位使之产生感应电流。该技术在医学中应用十分广泛，下列能反映其工作原理的是（ ）
A．B．
C．D．
14．C
【详解】经颅磁刺激是一种利用脉冲磁场，改变大脑皮层神经细胞的膜电位使之产生感应电流，这是电磁感应现象；
A．图此是奥斯特实验，说明通电导体周围存在磁场，故A不符合题意；
B．此图是通电导体在磁场中受力运动实验装置图，是电动机的原理，故B不符合题意；
C．此图是电磁感应现象实验装置图，能反映其工作原理，故C符合题意；
D．此图是电磁继电器工作装置图，原理是电流的磁效应，故D不符合题意。
故选C。
16．[2025合肥一模]物理学研究成果的应用，深刻地影响着人们的生产生活，对社会发展起到巨大的推动作用，下列设备应用法拉第电磁感应现象工作的是（ ）
A．麦克风B．电热水壶
C．电动机D．电磁起重机
16．A
【详解】A．对着麦克风说话，麦克风把声音信号转化成电流信号，工作原理是电磁感应现象，故A符合题意；
B．电热水壶是利用电流的热效应工作的，故B不符合题意；
C．电动机通电，线圈受力而运动，是利用通电导线在磁场中受力的作用的原理工作的，故C不符合题；
D．电磁起重机的主要部件是电磁铁，其工作原理是电流的磁效应，故D不符合题。
故选A。
16．[2025无为一模]关于如图的动圈式话筒，下列说法正确的是（ ）
A．其工作原理是通电导体在磁场中受力运动
B．说话时声音音调的高低变化会引起线圈中电流大小的变化
C．由于膜片带动线圈左右振动，线圈中就会产生方向变化的电流
D．线圈中产生的是声信号
16．C
【详解】A、动圈式话筒的原理是电磁感应，故A错误；
B、说话的声音的响度大小发生变化时，线圈受力的大小发生变化，线圈运动快慢也发生变化，引起线圈中电流大小的变化，故B错误；
C、由于膜片带动线圈左右的振动，线圈在磁场中做切割磁感线运动，在线圈中会产生方向变化的感应电流，故C正确；
D、线圈中产生的是电信号，故D错误．
故选C．
16．[2025马鞍山一模]如图所示，是实验室所用的电流表的内部结构，电流表和下图所演示的原理相同的是（ ）
A．B．
C．D．
16．B
【详解】电流表是利用通电导体在磁场中受到力的作用来工作的。
A．图中导线中有电流时，小磁针方向发生偏转，说明通电导体的周围存在磁场，故A不符合题意；
B．图中导体中有电流通过，导体会发生运动，说明通电导体在磁场中受到力的作用，和电流表的原理相同，故B符合题意；
C．图中导体切割磁感线，会产生感应电流，探究电磁感应现象的实验装置，故C不符合题意；
D．本实验是探究通电螺线管周围存在磁场，故D不符合题意。
故选B。
17．（2分）如图是发电机的原理图，电刷A、B与两铜环始终接触，并与小灯泡连通。当线圈在磁场中沿图示方向转动时，则（ ）
A．磁场不动，通过小灯泡的电流始终从A流向B
B．磁场不动，通过小灯泡的电流始终从B流向A
C．当线圈转速增大时，灯泡亮度变亮
D．当线圈转动时，线圈不受磁场力的作用
【解答】解：AB．磁场不动，因而电流方向改变，故AB错误；
C．电流大小与线圈切割磁感线的速度有关，电流增大，故C正确；
D．当线圈转动时产生电流，线圈也会受磁场力的作用。
故选：C。
16．【2025宿州一模】小明把安装完成的直流电动机模型接入如图所示的电路中，闭合开关并调节滑动变阻器，电动机正常转动。若要改变电动机转动的方向，下列做法可行的是（ ）
A．换用磁性更强的磁体
B．同时对调磁铁和电源的两极
C．导线①改接G、F点，导线②改接C、E点
D．增加电池的节数
16．C
【详解】A．换用磁性更强的磁体，改变磁场作用力大小，方向不变，故A错误；
B．同时对调磁铁和电源的两极，受力方向不变，则电动机转向不变，故B错误；
C．导线①改接G、F点，导线②改接C、E点，线圈中的电流的方向发生了改变，受力运动方向改变，电动机转动方向改变，故C正确；
D．增加电池的节数，改变了电流大小，改变电动机转速，转向不变，故D错误。
故选C。
16.[2025池州一模]在“探究让通电导线在磁场中动起来”的实验中（如图），下列说法不正确的是（ ）
A. ab处应该接入电源
B.根据该原理可以制成电动机
C.同时改变磁场方向和电流方向，导体棒的运动方向要改变
D.导体棒在磁场中受力的方向与电流方向和磁场方向有关
16.C【解析】在“探究让通电导线在磁场中动起来”的实验中，需要有电源，因此ab处应该接入电源，故A正确；电动机是根据通电导线在磁场中受力的原理制成的，因此根据图中原理可以制成电动机，故B正确；通电导体棒在磁场中受力的方向与电流方向和磁场方向有关，改变磁场方向或电流方向，导体棒的运动方向会改变，但同时改变磁场方向和电流方向，导体棒的运动方向不变，故C错误，D正确。
16．[2025池州二模]如图所示的电路，下列说法不正确的是（ ）
A．开关S拨到a，向左移动R1的滑片，电流表示数增大
B．电路中R2的作用是保护电路
C．开关S由a拨到b，调节R1使电流表示数不变，则螺线管磁性不变
D．开关S由a拨到b，小磁针静止时A端仍为S极
16．C
【详解】A．根据电路图可知，定值电阻、滑动变阻器与电磁铁串联，电流表测量电路中的电流。开关S拨到a，滑动变阻器的滑片向左滑动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知，电路中的电流变大，即电流表示数增大，故A正确，不符合题意；
B．当滑动变阻器电阻被短路时，电路中R2可以防止电流过大保护电路，故B正确，不符合题意；
C．电磁铁的磁性强弱与电流大小和线圈匝数有关，将开关S由a换到b时，调节变阻器的滑片P，保持电流表的示数不变，即电流不变，将开关S由a换到b时，线圈匝数减少，则电磁铁的磁性减弱，故C错误，符合题意；
D．从图可知，当开关S拨到a时，电流从电磁铁的右端流入，左端流出，根据安培定则可知，电磁铁左端是N极，右端是S极；由磁极间的相互作用可知，小磁针静止时B端为N极、A端为S极，开关S拨到b时，电磁铁磁性变弱，但极性不变，所以小磁针静止时A端仍为S极，故D正确，不符合题意。
故选C。
17.[2025合肥一模]如图所示是手摇发电机工作原理图，闭合开关，使线圈转动，小灯泡发光。下列说法正确的是：
A.因为没有电源，灯泡两端没有电压
B.该过程创造了电荷，从而获得电能
C.灯泡发光是因为发生电磁感应现象产生感应电流
D.灯泡发光是因为通电线圈在磁场中受力而发生的
15．[2025江淮一模]闭合开关，使图甲中导体棒ab水平向左运动时，在图乙线圈中产生d→c→b→a的电流使线圈在磁场中沿顺时针转动，下列说法正确的是（ ）
A．乙中线圈转动是电磁感应现象
B．乙中线圈所在的位置叫平衡位置
C．保持图甲ab运动方向不变，同时对调甲、乙中磁极方向后，乙中线圈仍沿顺时针转动
D．闭合开关，图甲中导体棒上下运动，乙中线圈仍沿顺时针转动
15．C
【详解】A．乙中线圈转动是通电线圈在磁场中受力作用，故A错误；
B．乙中线圈所在的位置，左右两边线圈受到的力大小相同，方向相反，没有在同一直线上，不是平衡位置，故B错误；
C．保持图甲ab运动方向不变，同时对调甲、乙中磁极方向后，乙中线圈的电流方向改变，乙线圈受到的磁力方向不变，则乙中线圈仍沿顺时针转动，故C正确；
D．闭合开关，图甲中导体棒上下运动，导体没有切割磁感线，不会产生感应电流，乙中线圈没有电流经过，不会受到磁力作用，保持静止不动，故D错误。
故选C。
17．[2025合肥一模]如图所示的是研究电磁感应现象时的实验场景，下列说法中正确的是（ ）
A．根据该原理可以制成电动机
B．线圈转动时，边和边电流方向始终相同
C．线圈在磁场中转动的过程中，受到磁场的作用力
D．此过程中电能转化为机械能
17．C
【详解】AD．线圈转动时，边和边在磁场中做切割磁感线的运动，导体中产生感应电流，将机械能转化为电能，根据该原理可以制成发电机，故AD错误；
B．磁场方向不变，线圈转动时，边和边运动方向不同，切割磁感线的方向不同，产生电流方向始终不同，故B错误；
C．线圈在磁场中转动的过程中，会产生感应电流，通电导体在磁场中受到磁场的作用力，故C正确。
故选C。
17．[2025合肥一模]如图所示为直流电动机的工作原理图，下列说法正确的是（ ）
A．通电后线圈转动的过程中ab和cd 受力方向相同
B．线圈从图中位置转过90°时，线圈受力平衡
C．通电后线圈转动的过程中，消耗的电能全部转化为机械能
D．通电后线圈转动的原理是电磁感应
17．B
【详解】A．通电后线圈转动的过程中ab和cd 受力方向是相反的，故A错误；
B．线圈从图中位置转过90°时，恰好处于平衡位置，线圈受力平衡，故B正确；
C．通电后线圈转动的过程中，线圈中有电流，线圈会发热，故消耗的电能一部分转化为机械能，另一部分转化为内能，故C错误；
D．通电后线圈转动的原理是通电线圈在磁场中受到力的作用，故D错误。
故选B。
16．[2025安徽二模]如图所示，这是用导体棒AB、CD、开关和灵敏电流计组成的电路，且导体棒AB、CD分别位于两个蹄形磁体中。下列说法正确的是（ ）
A．断开开关，若使AB棒左、右运动，CD棒会运动
B．闭合开关，若使AB棒上、下运动，CD棒会运动
C．闭合开关，使AB棒自右向左运动，再对调图中标出的N、S极，使AB棒自左向右运动，灵敏电流计指针偏转方向不变
D．闭合开关，若AB棒运动时，CD棒也随之运动，则图中虚线框内体现了发电机原理
16．C
【详解】A．断开开关，整个电路为断路，若使AB棒左、右运动，也不会产生电流，CD棒不会受力运动，故A错误；
B．闭合开关，若使AB棒上、下运动，AB棒没有切割磁感线，不会产生电流，CD棒不会受力运动，故B错误；
C．闭合开关，使AB棒自右向左运动，再对调图中标出的N、S极，使AB棒自左向右运动，同时改变了导体切割磁感线方向和磁场方向，所以产生电流方向不变，即灵敏电流计指针偏转方向不变，故C正确；
D．闭合开关，若AB棒运动时，CD棒也随之运动，则图中AB部分体现了发电机的原理，虚线框内体现了电动机原理，故D错误。
故选C。
17．闭合开关，使图甲中导体棒ab水平向左运动时，在图乙线圈中产生的电流使线圈在磁场中沿顺时针转动（正对纸面观察），下列说法正确的是（ ）
A．图乙线圈此时处于平衡位置
B．保持图甲、乙中磁极方向不变，当图甲中导体棒ab水平向右运动时，图乙中线圈将沿逆时针转动
C．保持图甲ab运动方向不变，同时对调图甲、乙中磁极方向后，图乙中线圈将沿逆时针转动
D．若闭合开关，转动图乙的线圈，则图甲中导体棒ab保持静止
17．B
【详解】A．线圈平面和磁场垂直，图中位置不是平衡位置，故A错误；
B．保持图甲、乙中磁极方向不变，当图甲中导体棒ab水平向右运动时，感应电流的方向改变，通过图乙中线圈电流的方向改变，则线圈将沿逆时针转动，故B正确；
C．保持图甲ab运动方向不变，对调甲中磁极方向后，感应电流的方向发生变化，乙图中，电流的方向和磁场方向都发生变化，乙中线圈转动方向不变，仍沿顺时针转动，故C错误；
D．闭合开关，转动图乙的线圈，线圈切割磁感线产生感应电流，所以通过ab有电流，ab在磁场中受力运动，故D错误。
故选B。
15．[2025亳州模拟]如图所示的电动机在生活中的应用越来越广泛，图乙为电动机的工作原理图。线圈处于水平向右的磁场中，两个铜半环E和F跟线圈两端相连，可随线圈一起转动，两半环中间断开，彼此绝缘；A和B是电刷，它们分别跟两个半环接触，使电源和线圈组成闭合电路。下列分析正确的是（ ）
A．线圈连续转动是靠电流做功实现的
B．电动机通电后不转，一定是电路断路了
C．图中受磁场力向上，转动时受磁场力向下
D．电动机在工作过程中，消耗的电能全部转化为机械能
15．C
【详解】A．线圈在非平衡位置连续转动是靠电流做功实现的，在平衡位置连续转动是靠惯性实现的，故A错误；
B．电动机通电后不转，可能是电路断路了，没有电流通过，也可能是线圈恰好处于平衡位置，线圈受到的作用力不能使线圈产生转动效果，故B错误；
C．图示中线圈顺时针转动，电流沿abdd流动，ab在左侧时受到的力向上，cd受到的力向下，ab转动180度，转到右侧，电流方向改变，受力方向也改变，受力向下，线圈能连续转动，故C正确；
D．电动机在转动过程中，需要克服摩擦做功，所以消耗的电能大部分转化为机械能，小部分转化为内能，故D错误。
故选C。
16．[2025马鞍山一模]关于如图所示的四个情境，下列说法中正确的是（ ）
A．如图甲，用丝绸摩擦过的两根玻璃棒靠近时，会相互吸引
B．如图乙，线圈处于平衡位置
C．如图丙，开关闭合后，用导线触接L2两端时，L1发光，L2不发光
D．如图丁，验电器A带负电，用金属棒和B连接起来瞬间，电流方向是从M到N
16．C
16．[2025芜湖一模]电动机清洁无污染，能量转化效率高，在生活中有广泛应用。下列所示的四个电磁实验中，能够说明电动机工作原理的是（ ）
A．B．
C．D．
16．C
【详解】
A．如图所示，在闭合电路部分导体在磁场中做切割磁感线的运动时，电路中会产生感应电流，这种现象为电磁感应，属于发电机的工作原理，故A不符合题意；
B．图中装置为电磁继电器，利用了电流的磁效应，故B不符合题意；
C．闭合开关后，导体在磁场中受力而运动，属于电动机工作原理，故C符合题意；
D．如图所示，线圈在磁场中转动，做切割磁感线的运动时，电路中会产生感应电流，灯泡发光，这种现象为电磁感应，属于发电机的工作原理，故D不符合题意。
故选C。
7.
15．[2025合肥一模]对于下列四个实验的描述完全正确的有（ ）
①甲图实验现象说明了动圈式话筒的工作原理
②乙图实验探究的结论是：材料长度均相同的导体，粗导体的电阻大，细导体的电阻小
③丙图实验证明通电导体周围存在磁场
④丁图中开关闭合导体ab向左运动，若同时改变电流方向和磁场方向，导体ab运动方向不改变
A．①②B．①②③C．②③④D．①③④
【分析】（1）电磁感应是指闭合电路的一部分导体在磁场中切割磁感线，电路中会产生感应电流；
（2）导体的电阻与材料、长度、横截面积有关；
（3）奥斯特实验说明电流磁效应，即电流能产生磁场
（4）研究磁场对电流的作用要先给导体通电，再将其放入磁场中，即说明通电导线在磁场中受力的作用，电动机就是利用该原理制成的；
【解答】解：
①图中闭合电路的一部分导体ab在磁场中做切割磁感线运动，会产生感应电流，这就是电磁感应现象，动圈式话筒的工作原理就是电磁感应现象，故①正确；
②乙图中，材料相同，长度相同，横截面积越大的导体的电阻越小，故②错误；
③图中是奥斯特实验，该图中的实验现象说明通电导体周围存在着磁场，故③正确；
④图中有电源，是演示磁场对电流作用的实验装置，导体受力的方向与电流方向和磁场方向有关，若同时改变电流方向和磁场方向，导体ab运动方向不改变，故④正确。
故选：D。
【点评】图中所示的四个实验，是电与磁中典型的四个实验，它们各自的特点不同，代表了不同的含义，学习中我们应该加以重点区分才行。
A
（2025•马鞍山一模）如图所示，是实验室所用的电流表的内部结构，电流表和如图所演示的原理相同的是（ ）
A B C D
答案：B
解析：电流表是利用通电导体在磁场中受到力的作用来工作的。A实验说明通电导体的周围存在磁场，不符合题意；B实验说明通电导体在磁场中受到力的作用，和电流表的原理相同，符合题意；C实验是探究电磁感应现象的实验装置，说明磁能生电，不符合题意；D实验是探究通电螺线管的磁场的，D不符合题意。
（2025•包河区二模）利用学生电源、单刀双掷开关、滑动变阻器、U形磁体、导体棒、灵敏电流计及若干根导线组成如图所示的电路。下列说法正确的是（ ）
A．当单刀双掷开关的接线柱1、2接通时，该模型为发电机模型
B．当单刀双掷开关的接线柱2、3接通时，该模型为电动机模型
C．当单刀双掷开关的接线柱1、2接通时，可探究磁场对电流的作用
D．当单刀双掷开关的接线柱2、3接通时，可探究磁场对通电导体棒ab的作用
答案：C
解析：当单刀双掷开关向右合上时，接线柱1与2连通，同时与3断开，这时候相当于通电的导体放入磁场中，要受到力的作用，可探究磁场对电流的作用，故导体在磁场中运动，此现象是电动机的原理，A错误、C正确；当单刀双掷开关向左合上时，接线柱2与3连通，同时与1断开，这时，电源没接入电路，相当于闭合电路的一部分导体放入磁场中，如果做切割磁感线运动，导体中就会产生感应电流，此现象是电磁感应现象，该模型为发电机模型，BD错误。
（2025•蚌埠模拟）如图所示的电动机在生活中的应用越来越广泛，图乙为电动机的工作原理图。线圈abcd处于水平向右的磁场中，两个铜半环E和F跟线圈两端相连，可随线圈一起转动，两半环中间断开，彼此绝缘；A和B是电刷，它们分别跟两个半环接触，使电源和线圈组成闭合电路。下列分析正确的是（ ）
A．线圈连续转动是靠电流做功实现的
B．电动机通电后不转，一定是电路断路了
C．图中ab受磁场力向上，转动180°时受磁场力向下
D．电动机在工作过程中，消耗的电能全部转化为机械能
答案：C
解析：线圈在非平衡位置连续转动是靠电流做功实现的，在平衡位置连续转动是靠惯性实现的，A错误；电动机通电后不转，可能是电路发生了断路现象，电路中无电流，也可能是线圈恰好处于平衡位置，线圈受到的作用力不能使线圈产生转动效果，B错误；图中线圈顺时针转动，电流沿dcba流动，ab在左侧时受到的磁场力向上，cd受到的磁场力向下，ab转动180度时，转到右侧，电流方向改变，磁场的方向不变，所以受力方向也改变，此时ab受到的磁场力向下，线圈能连续转动，C正确；电动机在转动过程中，消耗的电能大部分转化为机械能，小部分转化为内能，D错误。
17．[2025亳州二模]如图所示，甲、乙两个相同的装置分别由U形磁铁、导体棒和支架构成，导体棒ab和cd由导线连接。闭合开关并向右移动ab，cd也会随之向右移动，对于以上现象，分析正确的是（ ）
A．闭合开关并向右移动ab时，甲装置相当于电动机
B．闭合开关并向右移动ab时，乙装置相当于发电机
C．若闭合开关并上下移动ab，cd也会受力移动
D．若闭合开关并向左移动ab，cd会向左移动
17．D
【详解】AB．闭合开关，导体ab和cd组成一个闭合电路，闭合电路的一部分导体ab在磁场中进行切割磁感线运动，闭合电路中有了感应电流，这种现象是电磁感应现象，发电机是利用电磁感应现象工作的，所以甲装置相当于发电机，电路中有了感应电流之后，感应电流经过导体cd，导体cd成为通电导体在磁场中受力而运动，这是电动机的工作原理，所以乙装置相当于电动机；故AB错误；
C．若闭合开关并上下移动ab，闭合电路的一部分导体ab在磁场中没有切割磁感线运动，闭合电路中没有感应电流，cd不会受力移动，故C错误；
D．闭合开关并向右移动ab、cd也会随之向右运动，ab向左运动时，磁场方向不变，感应电流的方向改变，通过cd的电流方向改变，磁场方向不变，则cd 受力方向改变，运动的方向会改变，因此向左运动。故D正确。
故选D。
实验题
[2025合肥三模]
18．[2025合肥三模]小明在“探究通电螺线管外部磁场方向”实验中，采用如图所示实验装置。
（1）将螺线管安装在一块玻璃板上，连入电路中，在板面上均匀地洒满铁屑，闭合开关并轻敲玻璃板面，观察到铁屑分布情况如图甲所示，铁屑的作用是 ；
（2）比较甲乙两图可以得出的结论是：通电螺线管外部磁场方向与 有关。
18． 显示通电螺线管周围磁场的分布情况 电流方向
【详解】（1）[1]实验中，通过观察细铁屑的分布来认识通电螺线管周围磁场的分布情况，所以铁屑的作用是显示通电螺线管周围磁场的分布情况。
（2）[2]比较甲乙两图可知，在线圈绕法相同的情况下，当改变螺线管中的电流方向时，它的磁极也会改变，故通电螺线管外部磁场方向与电流方向有关。
18.[2025安庆三模]为了探究电磁铁磁性强弱和哪些因素有关，小聪设计了如图所示的实验装置，该装置的优点是：既可以探究电磁铁磁性强弱与哪些因素有关，还可以探究电磁铁磁极和电流方向之间的关系。请结合该装置，回答下列问题：
（1）为了探究“电磁铁磁性强弱与电流大小之间的关系”，闭合开关后向右移动滑片，则弹簧测力计的示数会__________（选填“变大”或“变小”），由此得出：通过电磁铁线圈的电流越大，电磁铁磁性越强。
（2）小聪同学根据右手螺旋定则判断出电磁铁A端为S极，若想根据实验现象分析推理得出同样的结果，则闭合开关后和闭合开关前相比，他能观察到的现象是：______________________________。
18.（1）变小；（2）闭合开关后弹簧测力计示数变大。
19．[2025合肥一模]小红用如图所示装置探究磁与电的关系。
（1）由图a、图b可知： ；
（2）小红推理：若一束电子沿着水平方向平行地飞过小磁针上方，如图c所示，小磁针也会发生偏转。其依据是： 。
19． 电流的周围存在磁场 见解析
【详解】（1）[1]由图a、图b可知，通电后，小磁针发生了偏转，这说明电流的周围存在磁场。
（2）[2]电荷的定向移动会形成电流，电流的周围存在磁场，一束电子沿着水平方向平行地飞过小磁针上方，会形成电流，所以小磁针也会发生偏转。
20．[2025芜湖一模]如图所示是小强研究“影响电磁铁磁性强弱因素”的装置图,它是由电源,滑动变阻器,开关、带铁芯的螺线管和自制的针式刻度板组成.通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱，在指针下方固定一物体A,当用导线a与接线柱1相连,闭合开关后，指针B发生偏转.

（1）用笔画线代替导线将实物图连接完整，
（2）当开关闭合后,电磁铁左端应为磁极的 极，
（3）实验发现：
①当清动变阻器的滑片P向左滑动时,指针B偏转的角度将会 （选填会大”或”变小”）
②保持滑片P位置不变,当导线a由接线柱1改为与接线柱2相连,闭合开关后,可发现指针B偏转的角度将会 (选填”变大”或“变小”)．
20． N 变大 变小
【详解】解答：
(1)[1]把滑动变阻器金属杆右端(或左端)与开关左端相连电路连成通路，如图

(2)[2]伸出右手，用右手握住螺旋管，四指指向电流的方向，大拇指指向螺旋管的N极．判断螺旋管的左端是N极。
(3)①[3]当滑动变阻器的滑片P向左滑动时，滑动变阻器的阻值变小，电路中电流变大，电磁铁的磁性增强，电磁铁吸引物体A偏转角度变大，所以指针B偏转的角度将会变大。
②[4]保持滑片P位置不变，电磁铁中电流大小不变，当导线a由接线柱1改为与接线柱2相连，电磁铁线圈的匝数减少，电磁铁磁性减弱，闭合开关后，可发现指针B偏转的角度将会变小。
18．[2025淮南月考]可以探究影响电磁铁磁性强弱的因素，小葱同学用相同的大铁钉和漆包线制作了如图a、b两个电磁铁，并进行了如图甲、乙实验探究。
（1）小慧进行如图甲实验是可以探究电磁铁磁性强弱与 的关系；
（2）通过如图乙实验，小慧能得到的初步结论是：当电流一定时， ，电磁铁的磁性越强；
（3）小慧在做如图甲实验时，拿一根铜钉代替大铁钉，会发现铜钉不能吸引大头针，这是因为 。
18． 电流大小 线圈的匝数越多 铁钉能被磁化，而铜钉不能被磁化
【详解】（1）[1]图甲中，将电磁铁与变阻器串联，通过调节变阻器接入电路中电阻，改变通过电磁铁的电流，可以探究电磁铁磁性强弱与电流的关系。
（2）[2]图乙中，两电磁铁串联，电流相等，电磁铁的线圈匝数越多，吸引的铁钉的个数越多，说明当电流一定时，电磁铁的线圈匝数越多，电磁铁的磁性越强。
（3）[3]铁是磁性材料，通电后一倍磁化，可以吸引铁钉；而铜不会被磁化，通电后不会吸引铁钉。
18．[2025安徽二模]某小组研究通电螺线管外部磁场的分布特点。
（1）在装有螺线管的硬纸板上均匀撒满铁屑，通电后轻敲纸板，观察到铁屑排列成如图甲所示的形状。可见，通电螺线管外部的磁场与 磁体周围的磁场相似；
（2）在通电螺线管周边放一些可以自由转动的菱形小磁针，通电螺线管接通电源后，菱形小磁针的位置如图乙所示，则电源左端为 （选填“正”或“负”）极。
18． 条形 正
【详解】（1）[1]由图甲可知，通电螺线管的磁极位于两端，外部铁屑排列两侧对称分布，与条形磁体周围的磁场相似。
（2）[2]如图乙，根据磁极间的相互作用规律可知，通电螺线管的左端为N极，右端为S极。根据安培定则可知，螺线管外侧电流方向向上，所以电源左端为正极，右端为负极。
20．为了探究“电磁铁的磁性强弱与哪些因素”有关，小金做了以下几次实验，实验现象如图所示．根据图示现象回答下列问题：
（1）观察图甲中A与B两个电磁铁，当通过线圈的电流相同、有无铁芯相同时，电磁铁线圈的匝数越多，它的磁性就越 ．
（2）观察图甲中B与C两个电磁铁，当通过线圈的电流相同、线圈的匝数相同时， （填“有”或“无”）铁芯的线圈，磁性更强．
（3）观察图乙与图丙，当线圈的匝数相同时，电磁铁的电流越 ，它的磁性就越强．
20． 强 有 大
【详解】(1)图甲中A、B两电磁铁，通过线圈的电流相同时、有无铁芯相同时，线圈的匝数越多，吸引大头针数目越多，表明它的磁性就越强．
(2)图甲中B、C两电磁铁，通过线圈的电流相同时、线圈匝数相同时，有铁芯的电磁铁吸引大头针数目越多，表明它的磁性就越强．
(3)线圈的匝数相同、有无铁芯相同，图丙中滑动变阻器连入电路的电阻变短，电阻变小，电路中电流增大，电磁铁吸引大头针增多，电磁铁的磁性增强．
19．[2025淮南月考]某实验小组利用如图所示的实验装置探究“感应电流的产生条件”，图中ab是一根铜棒，通过导线连接在灵敏电流计的两个接线柱上。
（1）实验时，闭合开关，让导体棒ab水平向左运动时，灵敏电流计指针向右偏转：导体棒ab水平向右运动时，灵敏电流计指针向左偏转，这说明感应电流的方向与 有关。
（2）若开关闭合，保持铜棒不动，将磁铁沿竖直方向快速上下运动时，灵敏电流计的指针 （填“会”或“不会”）偏转。
19． 导体做切割磁感线运动的方向 不会
【详解】（1）[1]实验时，闭合开关，让导体棒ab水平向左运动时，灵敏电流计指针向右偏转；导体棒ab水平向右运动时，灵敏电流计指针向左偏转，这说明感应电流的方向与导体做切割磁感线运动的方向有关。
（2）[2]若开关闭合，保持铜棒不动，将磁铁沿竖直方向快速上下运动时，此时导体不切割磁感线，不产生感应电流，灵敏电流计的指针不会偏转。
19．[2025滁州一模]在“探究影响电磁铁磁性强弱的因素”的实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
（1）当滑动变阻器的滑片向左移动时，电磁铁甲、乙吸引大头针的个数（选填“增加”或“减少”），说明电流越，电磁铁磁性越强；
（2）根据图示的情境可知，（选填“甲”或“乙”）的磁性强，说明电流一定时，，电磁铁磁性越强；
（3）根据安培定则，可判断出乙铁钉的上端是电磁铁的极；
（4）电磁铁吸引的大头针下端分散的原因是；
（5）将导线绕在铁钉上制成简易电磁铁，并巧妙地通过吸引大头针的数量来显示电磁铁磁性的强弱。下面的实验也用这种方法的是。
A．认识电压时，我们可以用水压来类比
B．用光线来描述光通过的路径
C．令敲响的音叉接触水面，看有没有溅起水花，来判断音叉有没有振动
D．用斜面、小车探究阻力对物体运动的影响
19． 增加 大 甲 线圈匝数越多 N 大头针被磁化，同名磁极相互排斥 C
19.小明学习电和磁的相关知识时，完成了下列两个实验。
一在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁、并设计了如图甲所示的电路。
当滑动变阻器滑片向左移动时，电磁铁、吸引大头针的个数______选填“增加”或“减少”，说明______，电磁铁磁性越强。
由图示情景可知，______选填“”或“”的磁性强，说明电流一定时，______，电磁铁磁性越强。
二如图乙所示，小明将一根导体棒的两端用细导线与灵敏电流计组成一个闭合电路，并用绝缘细线悬挂起来放在形磁铁的磁场中。
让导体棒水平向左运动时，灵敏电流计指针向右偏转；导体棒水平向右运动时，指针向左偏转，说明感应电流的方向与______有关；
让导体棒水平向右缓慢运动时，灵敏电流计的指针向左偏转的角度较小；导体棒水平向右快速运动时，灵敏电流计的指针向左偏转的角度较大。说明感应电流的大小与______有关；
让导体棒沿竖直方向上下运动时，电路中______选填“有”或“无”感应电流产生；
下列电器中，应用电磁感应原理制成的是______选填序号。
A.电铃 B.电风扇 C.动圈式话筒 D.动圈式扬声器
19.增加 电流越大 线圈匝数越多 导体切割磁感线运动方向 导体切割磁感线运动速度 无
19．[2025合肥一模]（4分）小明同学在做“探究通电螺线管外部磁场的方向”实验时，在嵌入螺线管的纸板上均匀撒满细铁屑，并在螺线管的两端各放一个小磁针，如图所示。
（1）根据图中左右两端两个小磁针静止时N极的指向可知，通电螺线管的左端是 S 极（小磁针涂黑的一端为N极）。
（2）若仅将纸板上的铁屑去掉，通电螺线管的磁场 不会 （选填“会”或“不会”）消失。
【分析】（1）根据磁极间的相互作用可知通电螺线管的左端极性；
（2）通电螺线管的磁场与铁屑的有无无关，磁性不会消失。
【解答】解：（1）由图可知小磁针静止时N极指向右，根据磁极间的相互作用可知，通电螺线管的左端是S极；
（2）仅将玻璃板上的铁屑去掉，通电螺线管的磁场与铁屑的有无无关，磁性不会消失；
故答案为：（1）S；（2）不会。
【点评】本题是探究通电螺线管外部磁场的实验，考查了磁极间的相互作用规律以及通电螺线管的磁场特点等。
18．【2025合肥三模】在“探究什么情况下磁可以生电”实验中，实验装置如图所示：
（1）在如图情景中，不能使电流表指针发生偏转的操作是__________；
A．金属棒水平向右快速运动
B．金属棒竖直向上快速运动
C．蹄形磁体水平向右快速运动
（2）磁生电过程主要的能量转化情况是：_________________________________．
18.（1）B；（2）机械能转化为电能；C
B
C
