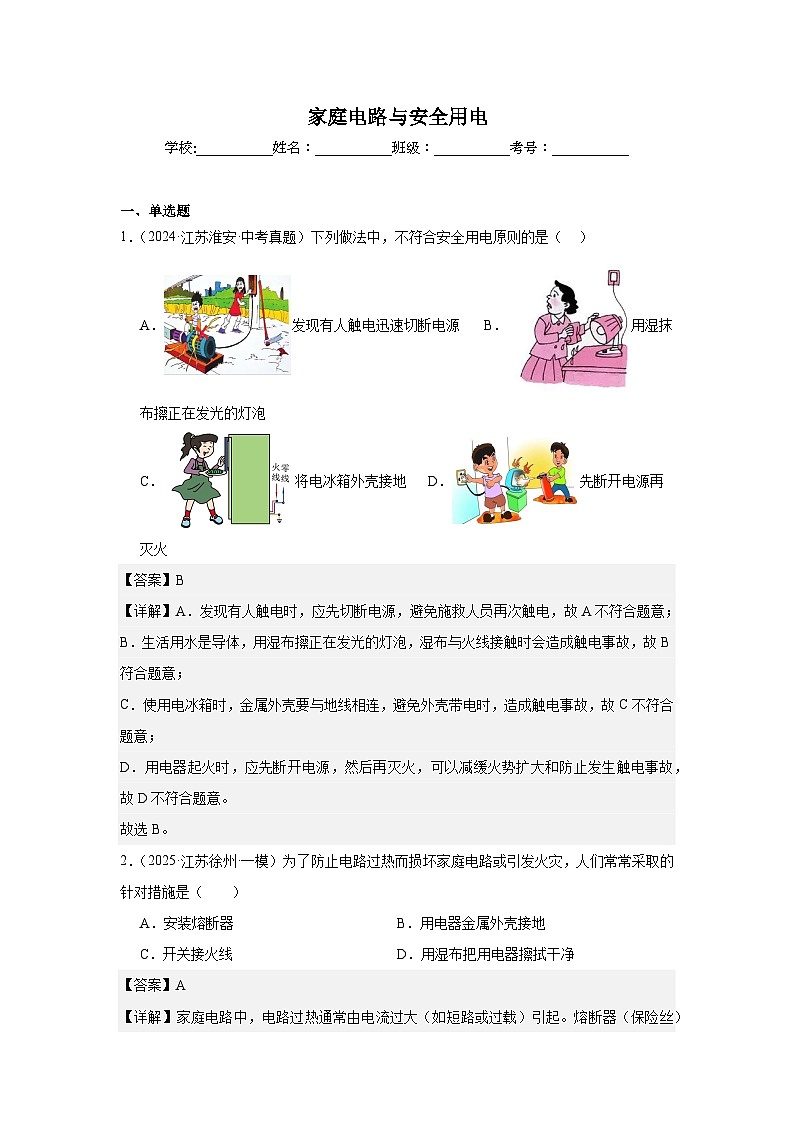

2023-2025年徐州市各地市中考物理模拟题分类精选16.家庭电路与安全用电

这是一份2023-2025年徐州市各地市中考物理模拟题分类精选16.家庭电路与安全用电，共18页。试卷主要包含了单选题，填空题，作图题等内容，欢迎下载使用。

一、单选题
1．（2024·江苏淮安·中考真题）下列做法中，不符合安全用电原则的是（ ）
A．发现有人触电迅速切断电源B．用湿抹布擦正在发光的灯泡
C．将电冰箱外壳接地D．先断开电源再灭火
【答案】B
【详解】A．发现有人触电时，应先切断电源，避免施救人员再次触电，故A不符合题意；
B．生活用水是导体，用湿布擦正在发光的灯泡，湿布与火线接触时会造成触电事故，故B符合题意；
C．使用电冰箱时，金属外壳要与地线相连，避免外壳带电时，造成触电事故，故C不符合题意；
D．用电器起火时，应先断开电源，然后再灭火，可以减缓火势扩大和防止发生触电事故，故D不符合题意。
故选B。
2．（2025·江苏徐州·一模）为了防止电路过热而损坏家庭电路或引发火灾，人们常常采取的针对措施是（ ）
A．安装熔断器B．用电器金属外壳接地
C．开关接火线D．用湿布把用电器擦拭干净
【答案】A
【详解】家庭电路中，电路过热通常由电流过大（如短路或过载）引起。熔断器（保险丝）的作用是当电流超过安全值时自动熔断，从而切断电路，避免线路过热引发火灾或损坏电器。金属外壳接地用于防止漏电触电，与电路过热无关；开关接火线是安全用电规范，但目的是确保维修时断电，而非防过热；湿布擦拭会因水导电导致触电或短路，属于危险操作。
故选A。

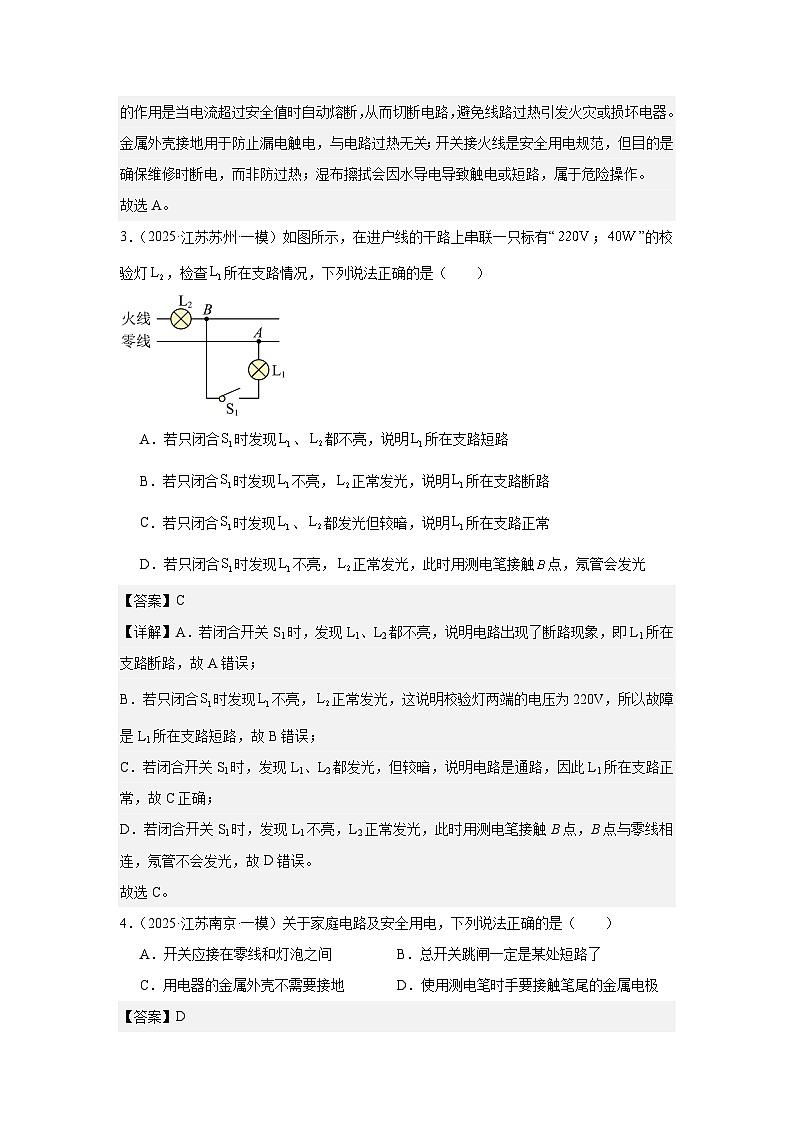

3．（2025·江苏苏州·一模）如图所示，在进户线的干路上串联一只标有“；”的校验灯，检查所在支路情况，下列说法正确的是（ ）
A．若只闭合时发现、都不亮，说明所在支路短路
B．若只闭合时发现不亮，正常发光，说明所在支路断路
C．若只闭合时发现、都发光但较暗，说明所在支路正常
D．若只闭合时发现不亮，正常发光，此时用测电笔接触点，氖管会发光
【答案】C
【详解】A．若闭合开关S1时，发现L1、L2都不亮，说明电路出现了断路现象，即L1所在支路断路，故A错误；
B．若只闭合时发现不亮，正常发光，这说明校验灯两端的电压为220V，所以故障是L1所在支路短路，故B错误；
C．若闭合开关S1时，发现L1、L2都发光，但较暗，说明电路是通路，因此L1所在支路正常，故C正确；
D．若闭合开关S1时，发现L1不亮，L2正常发光，此时用测电笔接触B点，B点与零线相连，氖管不会发光，故D错误。
故选C。
4．（2025·江苏南京·一模）关于家庭电路及安全用电，下列说法正确的是（ ）
A．开关应接在零线和灯泡之间B．总开关跳闸一定是某处短路了
C．用电器的金属外壳不需要接地D．使用测电笔时手要接触笔尾的金属电极
【答案】D

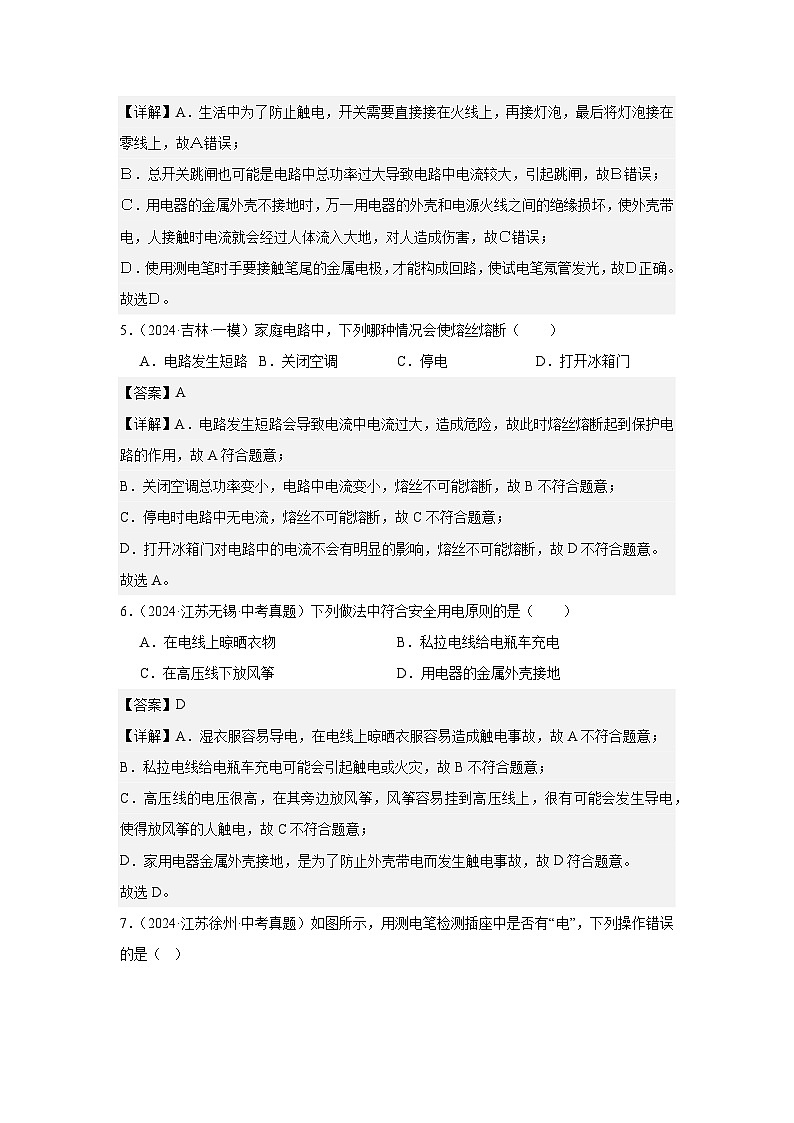

【详解】A．生活中为了防止触电，开关需要直接接在火线上，再接灯泡，最后将灯泡接在零线上，故Ａ错误；
Ｂ．总开关跳闸也可能是电路中总功率过大导致电路中电流较大，引起跳闸，故Ｂ错误；
Ｃ．用电器的金属外壳不接地时，万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，人接触时电流就会经过人体流入大地，对人造成伤害，故Ｃ错误；
Ｄ．使用测电笔时手要接触笔尾的金属电极，才能构成回路，使试电笔氖管发光，故Ｄ正确。
故选Ｄ。
5．（2024·吉林·一模）家庭电路中，下列哪种情况会使熔丝熔断（ ）
A．电路发生短路B．关闭空调C．停电D．打开冰箱门
【答案】A
【详解】A．电路发生短路会导致电流中电流过大，造成危险，故此时熔丝熔断起到保护电路的作用，故A符合题意；
B．关闭空调总功率变小，电路中电流变小，熔丝不可能熔断，故B不符合题意；
C．停电时电路中无电流，熔丝不可能熔断，故C不符合题意；
D．打开冰箱门对电路中的电流不会有明显的影响，熔丝不可能熔断，故D不符合题意。
故选A。
6．（2024·江苏无锡·中考真题）下列做法中符合安全用电原则的是（ ）
A．在电线上晾晒衣物B．私拉电线给电瓶车充电
C．在高压线下放风筝D．用电器的金属外壳接地
【答案】D
【详解】A．湿衣服容易导电，在电线上晾晒衣服容易造成触电事故，故A不符合题意；
B．私拉电线给电瓶车充电可能会引起触电或火灾，故B不符合题意；
C．高压线的电压很高，在其旁边放风筝，风筝容易挂到高压线上，很有可能会发生导电，使得放风筝的人触电，故C不符合题意；
D．家用电器金属外壳接地，是为了防止外壳带电而发生触电事故，故D符合题意。
故选D。
7．（2024·江苏徐州·中考真题）如图所示，用测电笔检测插座中是否有“电”，下列操作错误的是（ ）
A．笔尖插入插座B．笔尖接触火线
C．手接触笔尖金属体D．手接触笔尾金属电极
【答案】C
【详解】使用试电笔时，手要接触笔尾金属体，手不能接触笔尖金属体，笔尖可以插入插座，笔尖可以接触零线和火线，故C错误，符合题意，ABD正确，不符合题意。
故选C。
8．（2022·江苏徐州·中考真题）如图所示为某家庭中接线板的使用情况，下列说法正确的是（ ）
A．符合使用规范B．可以正常使用
C．这是超负荷运行D．不会引起安全事故
【答案】C
【详解】多个用电器共用一个接线板，可能使电路总功率过大，电流过大，超过电路的允许负载，容易引起火灾，是不符合用电规范的，故C正确，ABD错误。
故选C。
9．（2023·江苏徐州·中考真题）对于如图所示的部分家庭电路，下列说法正确的是（ ）

A．a是零线
B．bc之间的电压为 220V
C．灯泡和接在插座上的用电器串联
D．测电笔测试插座右孔，氖管会发光
【答案】D
【详解】A． 由图知，开关接在导线a上，所以a是火线，b是零线，故A错误；
B．导线b是零线，导线c是地线，零线和大地之间的电压为0，故B错误；
C．灯泡和接在插座上的用电器工作时互不影响，是并联关系，故C错误；
D．插座的左孔接零线，右孔接火线，所以测电笔插入插座的右插孔氖管发光，故D正确。
故选D。
10．（2020·陕西渭南·一模）如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光。下列说法正确的是（ ）
A．和灯泡连接的开关接法正确
B．一定是B、D两点间经电热壶所在的电路部分出现短路
C．C、D两点间零线断路
D．入户零线至C点间导线断路
【答案】D
【详解】A．开关应连接在火线与灯泡之间，而由图示知，开关接在灯泡与零线间，故A错误；
BCD．将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，这表明干路中是没有电流的，即干路中出现了断路现象；拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光，说明插座的两个孔都是与火线相连的，所以故障是零线断路；若C、D两点间零线断路，则灯泡会发光，所以是入户零线至C点间的导线断路，故BC错误，D正确。
故选D。
11．（18-19九年级上·全国·单元测试）家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图），只有测a点时氖管发光．若电路中只有一处故障，则故障可能是
A．进户零线断路B．灯泡L断路
C．开关S接触不良D．导线ad断路
【答案】C
【分析】使用测电笔辨别火线和零线时，手接触笔尾金属体，笔尖接触导线，氖管发光，说明接触的是火线．
【详解】如图电路，c、d两点连接零线，测电笔不会发光；若电路正常，b点位置是与火线连通的，使用测电笔测量时，应会亮；而实际只有测a点时氖管发光，说明a、b两点间存在断路，即开关处存在断路．
故选C．
12．（16-17九年级上·陕西·期末）关于家庭电路，下列说法正确的是（ ）
A．电能表是用来测量电路消耗电能的仪表，应安装在总开关之前
B．电热毯内的电阻丝断了，只需要将断线接上后仍可安全使用
C．当电路因故障导致保险装置断开时，只需要更换保险丝或使空气开关复位
D．家用电器或电线着火时，首先应立即灭火
【答案】A
【详解】A．安装家庭电路以前，先安装电能表，再安装总开关，电能表是用来测量电路消耗电能的仪表，故A正确；
B．电热毯内的电阻丝断了，如果直接接上，将会导致电阻丝电阻变小，功率变大，造成火灾，故B错误；
C．当电路因故障导致保险装置断开时，应先寻找发生故障的原因，然后再更换保险丝或使空气开关复位，故C错误；
D．家用电器或电线着火时，首先应断开开关，然后再灭火，故D错误。
故选A。
13．（2024·江苏宿迁·中考真题）为了市民电动车充电安全，很多地方都配备了安全充电区，如图所示，关于电动车的安全用电，说法正确的是（ ）
A．用湿抹布擦拭充电插口B．当充电电动车失火时，用水浇灭
C．湿衣服可晾晒在充电的电动车上D．充电结束，断开开关，拔下插头
【答案】D
【详解】A．湿抹布导电，用湿抹布擦拭充电插口容易触电，故A错误；
B．含有杂质的水会导电，当充电电动车失火时，用水浇灭容易触电，故B错误；
C．湿衣服导电，在充电的电动车上晾晒湿衣服容器触电，故C错误；
D．充电结束，为避免触电，安全用电，应先断开开关，再拔下插头，故D正确。
故选D。
14．（2023·黑龙江伊春·一模）下列对一名普通中学生的估测数据符合实际的是（ ）
A．体重约为50N
B．正常步行速度约为1.1km/h
C．身体电阻约为100Ω
D．双脚站立时对水平地面的压强约为12000Pa
【答案】D
【详解】A．一名普通中学生质量大约50kg，重力约为500N，故A不符合题意；
B．正常步行速度大约1.1m/s，合3.96 km/h，故B不符合题意；
C．人体电阻大约在2kΩ左右；皮肤出汗时，约为lkΩ左右；皮肤有伤口时，约为800Ω左右，故C不符合题意；
D．一名中学生对地面压力大约500N，双脚与地面接触面积大约0.04m2，根据可得中学生对地面压强大约为12500Pa，故D符合题意。
故选D。
二、填空题
15．（2025·江苏无锡·一模）家庭电路中，电灯、电视、电冰箱等家用电器的连接方式是 （选填“串联”或“并联”），检测电路故障时，电工师傅常用一只额定电压为220V的灯泡作为检验灯泡，将其放在保险丝位置处，并且断开保险丝，来检查家庭电路中每个支路的情况，如图所示。当S闭合时，再逐一闭合开关、（每次只闭合其中的一个开关），若正常发光，说明该支路 。
【答案】 并联 短路
【详解】[1]家庭电路的各个用电器是并联的，互不影响。家庭电路中，电灯、电视、电冰箱等家用电器的连接方式是并联的。
[2]原来接保险丝的位置接一个检验灯泡，若检验灯泡正常发光，说明该支路短路。当S闭合时，再逐一闭合开关、 （每次只闭合其中的一个开关），若正常发光，灯泡直接接在火线和零线之间，说明该支路短路。
16．（2025·江苏苏州·一模）如图，测电笔由两个金属电极、氖管、弹簧和一个阻值约为一百万欧姆的电阻等组成，正确使用时，电流从火线依次流经 与大地形成回路，这时有电流通过氖管，氖管发光，此时人没有触电的原因是 ．
【答案】 测电笔、人体 因为高电阻阻值很大，所以通过人体的电流极小
【详解】[1]正确使用测电笔时，手要接触测电笔尾部的金属电极，使火线、测电笔、人体与大地构成一个回路，这时有微弱电流通过测电笔，因此氖管会发光。
[2]使用试电笔时，人体与试电笔串联接入家庭电路中，电路的总电阻，由于高电阻阻值约为一百万欧姆，所以电路中总电阻很大，家庭电路的电压是，根据可知，通过人体和试电笔的电流很小，不会有触电事故发生。
17．（24-25九年级上·河北沧州·期末）如图甲所示，插头中较长的插脚应该插入三孔插座的 （选填“L”“N”或“E”）孔；小明同学想在家里安装一盏照明灯，图乙所示是他设计的电路，图中虚线框1和2应连入开关和电灯，则开关应装在方框 （选填“1”或“2”）中。
【答案】 E 2
【详解】[1]三脚插头中，较长的插脚是为了安全设计的，它代表的是接地线，因此插头中较长的插脚应该插入三孔插座的E孔。
[2]根据家庭电路的连接规则，开关应该接在火线上，所以开关应该安装在2上。
18．（2025·江苏南京·一模）某两挡位电热器，额定电压为220V，高温挡功率为2200W。 其内部两个电阻均为材料和长度相同的圆柱体，阻值可能为22Ω或44Ω。内部结构可能如图甲或图乙所示。
(1)两电路图中的M接线柱应接进户线中的 线。
(2)处于低温挡的电热器单独工作3min，图丙的电能表指示灯闪烁110次，这一过程中电热器消耗电能 J，低温挡功率为 W；
(3)若内部结构为图乙，则 R4 = Ω；
(4)采用图 方案可以节省电阻材料。
【答案】(1)火
(2) 1.98×105 1100
(3)44
(4)乙
【详解】（1）为了用电安全，家庭电路中，控制用电器的开关应该与火线相连，所以两电路图中的M接线柱应接进户线中的火线。
（2）[1]由图丙可知，电路中用电器每消耗1kW•h电能，电能表的指示灯闪烁2000次， 则电能表的指示灯闪烁110次，电热器消耗的电能
[2]电热器保温挡的电功率
（3）由图乙可知，当开关S3、S4都闭合时，R3、R4并联，根据并联电路的特点可知，此时电路的总电阻最小，由可知，电路的总功率最大，电热器处于高温挡； 当开关S3闭合、S4断开时，只有R4工作，电路的总电阻最大，总功率最小，电热器处于保温挡； 由可知，R4的阻值
（4）由图甲可知，当开关S1闭合、S2断开时，R1、R2串联，根据串联电路的特点可知，此时电路的总电阻最大，由可知，电路的总功率最小，电热器处于保温挡； 当开关S1、S2都闭合时，只有R1工作，电路的总电阻最小，总功率最大，电热器处于高温挡； 由可知，R1的阻值
由于两个电阻均为材料和长度相同的圆柱体，由于R1的阻值小于R4的阻值，则R1的横截面积要比R4的横截面积大，所以方案乙更节省电阻材料。
19．（2024·江苏扬州·中考真题）如图1是家庭电路示意图，插座与灯泡的连接方式是 联。闭合开关后，灯泡不亮，测电笔分别插入插座的三个孔中都不发光，则电路故障是 断路。家用电能表如图2所示，能接入电路中用电器的最大总功率为 W。若家中仅有电饭锅工作，5min内电能表指示灯闪烁了300次，电饭锅在这段时间内产生的热量是 J。
【答案】 并 火线 8800 3.6×105
【详解】[1]由题图1可知，插座与灯泡互不影响，故它们的连接方式是并联。
[2]由图1可知，若火线断路，则电路中没有电流，测电笔测任何位置均不发光。
[3]由图2可知，该电能表能接入电路中用电器的最大总功率为
[4]图2中电能表常数3000imp/kW·h表示每消耗1kW·h的电能，电能表指示灯闪烁3000次，所以当指示灯闪烁了300次，电饭煲消耗的电能即这段时间内产生的热量为
20．（22-23九年级上·全国·课后作业）为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示，乙图分别是两个保险管的截面图，若两管内保险丝A、B的材料相同，长度相同，粗细不同，则两图中 保险丝的电阻较大，当两个保险管通过相同的电流时， 保险丝更容易熔断。（均选填“A”或“B”）
【答案】 B B
【详解】[1]两管内保险丝的材料相同，长度相同，粗细不同，越细的电阻越大，由图可知，B保险丝比A保险丝细，即B保险丝的电阻大。
[2]当A、B两保险管通过相同的电流时，根据P＝I2R可知，B保险丝的热功率大，相同时间内，根据Q＝I2Rt可知，B保险丝产生的热量多，温度更高，更容易熔断。
三、作图题
21．（2025·江苏宿迁·一模）
(1)如图甲所示，汤勺在指尖处静止，请画出汤勺的受力示意图；
(2)如图乙所示，请画出图中射向透镜的入射光线；
(3)如图丙所示，在符合安全用电原则下，将插座和控制它的开关接入电路
【答案】(1)
(2)
(3)
【详解】（1） 汤勺在指尖静止，勺子受到重力（竖直向下，作用点在其重心）和手指对勺子的支持力（竖直向上，作用点可以画在重心上），两力大小相等、方向相反。如图所示
（2）凹透镜过光心的光线传播方向不变 。将过光心的光线反向延长，画出带箭头的入射光线，箭头方向指向透镜；对于凹透镜，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；那么根据光路可逆原理，延长线过凹透镜另一侧焦点的光线经凹透镜折射后平行于主光轴。 找到凹透镜右侧的焦点，连接折射光线与透镜的交点和右侧焦点，并延长，画出带箭头的入射光线，箭头方向指向透镜，如图所示
（3）开关要连接在火线和插座之间，这样在断开开关时，使插座和火线断开，当插座上接入用电器时，人在接触用电器时不会触电。三孔插座的上孔接地线，左孔接零线，右孔接开关后接入火线，如图所示
22．（2025·江苏南京·一模）按要求作图。
(1)在图甲中画出相应的入射光线。
(2)用“悬挂法”可找出形状不规则薄板的重心，在图乙中选择合适的图，画出薄板所受力的示意图。
(3)图丙中，将插座和控制插座的开关正确接入家庭电路中。
【答案】(1)
(2)
(3)
【详解】（1）通过凹透镜光心的光线，传播方向不变；射向焦点的光，通过凹透镜后平行主光轴射出，作图如下：
（2）根据二力平衡的条件和重力的方向总是竖直向下的，可以用悬挂法测不规则形状的薄板的重心，如图所示，选择A、B两点悬挂起来，沿铅垂线方向两次画出直线，图中的O点为薄板的重心，从重心O分作出薄板竖直向下的重力和竖直向上的拉力，如图所示：
（3）为了安全，开关接在插座与火线之间，三孔插座的上面的孔接地线，左孔接入零线，右孔通过开关接火线，如图所示：
23．（2024·江苏常州·中考真题）请在图中虚线框内画出开关S和电灯L的符号，并用笔画线代替导线将三线插座接入电路。
【答案】
【详解】如图，家庭电路中，为了用电安全，开关应接在火线和灯泡之间，灯泡一端接开关，一端接在零线上；连接三孔插座时，上孔接地线，左孔接零线，右孔接火线，连接方式如图：
24．（2024·江苏镇江·中考真题）请按题目要求作答。
(1)一本字典静止在水平桌面上，O为其重心，请画出它所受重力和支持力的示意图；
(2)请根据图中电流方向，在虚线框内分别标出通电螺线管磁极的极性和静止小磁针的磁极名称；
(3)请将开关和三孔插座正确接入家庭电路，使开关能控制插座的通、断电。
【答案】(1)
(2)
(3)
【详解】（1）重力的方向是竖直向下，字典静止在水平桌面上，二力平衡，支持力的方向是竖直向上，作用点画在物体的重心。如图所示：
（2）根据安培定则可知，通电螺线管上的电流方向是朝上的，通电螺线管磁极的左边是N极，根据异名磁极相互吸引可知，靠近通电螺线管的小磁针的一端是S极，对应的另一端是N极，如图所示：
（3）开关能控制插座的通、断电，则开关与插座要串联，在家庭电路中，开关要接在火线上；三孔插座要按照左边零线，右边火线，中间地线的原则接入电路，如图所示：
25．（2024·江苏南通·中考真题）(1)如图，磁性地球仪悬停于底座上方，作出地球仪的受力示意图。
(2)如图，一束光从空气斜射入水中，画出其反射光线和大致的折射光线。
(3)如图，将插座和控制插座的开关正确接入电路。
【答案】(1)
(2)
(3)
【详解】（1）地球仪受到竖直向下的重力G和竖直向上的磁力F，两个力作用在地球仪的重心，地球仪处于静止状态，受力平衡，故重力G和磁力F是一对平衡力，两个力大小相等，方向相反，如图所示：
（2）根据反射角等于入射角，在空气中法线的另一侧作出反射光线；在水中法线的另一侧作出折射光线，光由空气斜射入水中，所以应使折射角小于入射角，如图所示：
（3）用开关控制三孔插座，则开关与插座串联，为了用电安全，开关应先接火线，开关的另一端连接插座的右孔，插座的左孔连接零线，上孔连接地线，如图所示：
