备战2025年中考物理真题分类汇编(全国通用)专题16家庭电路和安全用电(第03期)(学生版+解析)

这是一份备战2025年中考物理真题分类汇编(全国通用)专题16家庭电路和安全用电(第03期)(学生版+解析)，文件包含备战2025年中考物理真题分类汇编全国通用专题16家庭电路和安全用电第03期教师版docx、备战2025年中考物理真题分类汇编全国通用专题16家庭电路和安全用电第03期学生版docx等2份试卷配套教学资源，其中试卷共20页， 欢迎下载使用。

【结合生活实际】

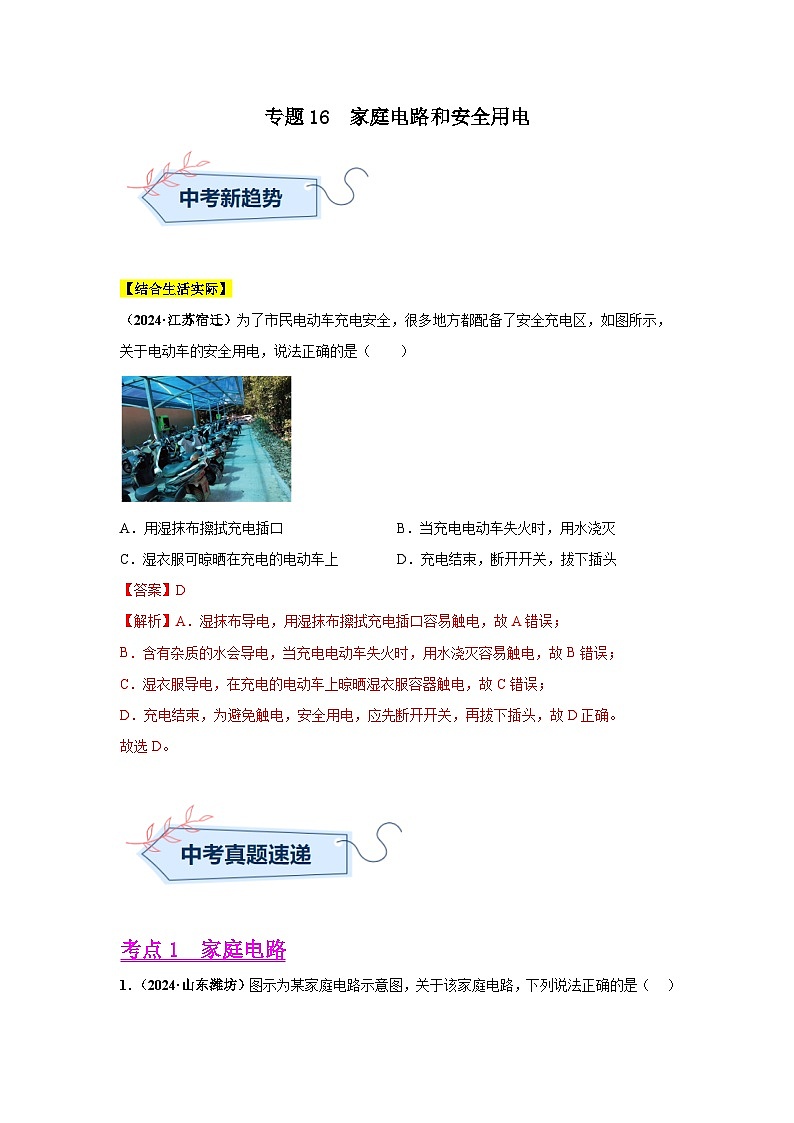

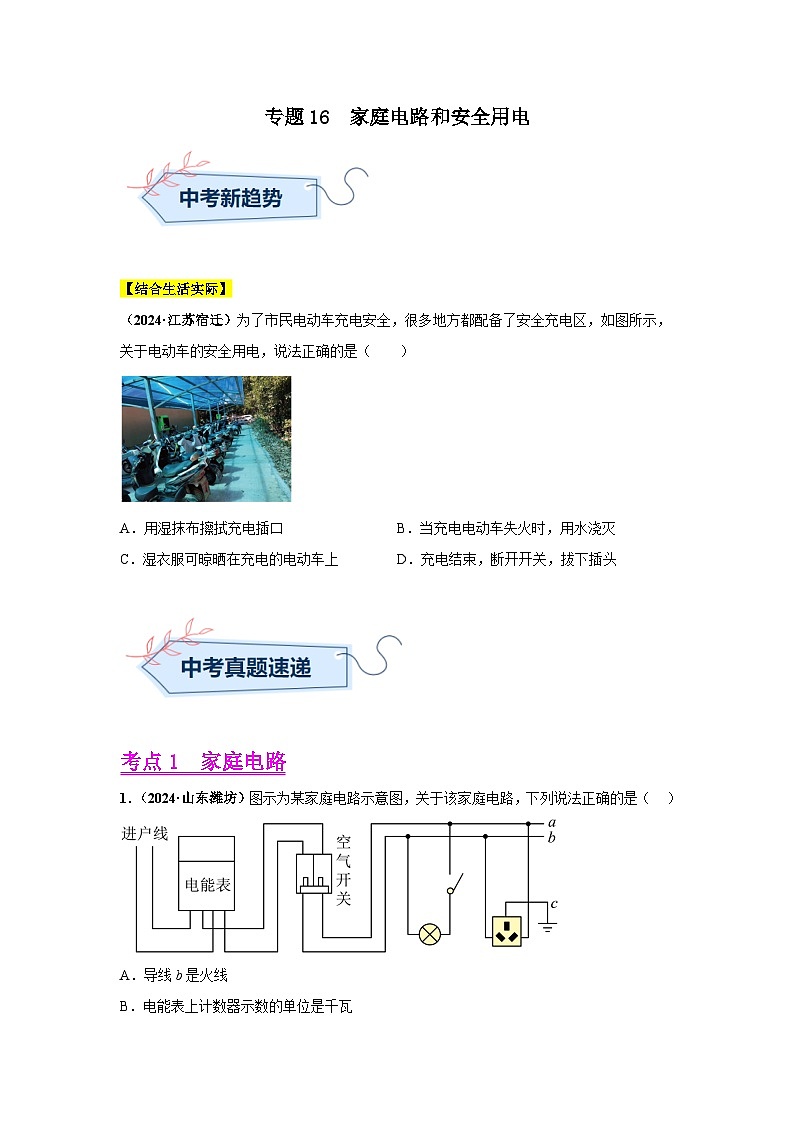

（2024·江苏宿迁）为了市民电动车充电安全，很多地方都配备了安全充电区，如图所示，关于电动车的安全用电，说法正确的是（ ）
A．用湿抹布擦拭充电插口B．当充电电动车失火时，用水浇灭
C．湿衣服可晾晒在充电的电动车上D．充电结束，断开开关，拔下插头
考点1 家庭电路

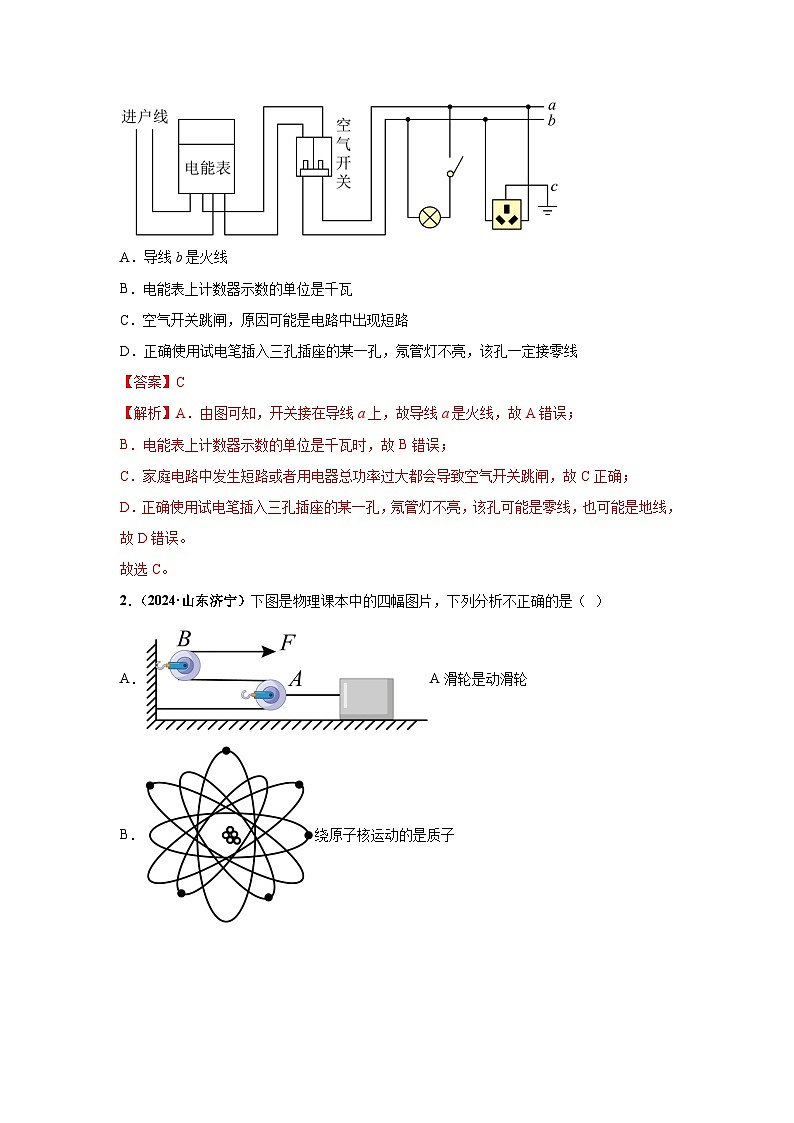

1．（2024·山东潍坊）图示为某家庭电路示意图，关于该家庭电路，下列说法正确的是（ ）
A．导线b是火线
B．电能表上计数器示数的单位是千瓦
C．空气开关跳闸，原因可能是电路中出现短路
D．正确使用试电笔插入三孔插座的某一孔，氖管灯不亮，该孔一定接零线

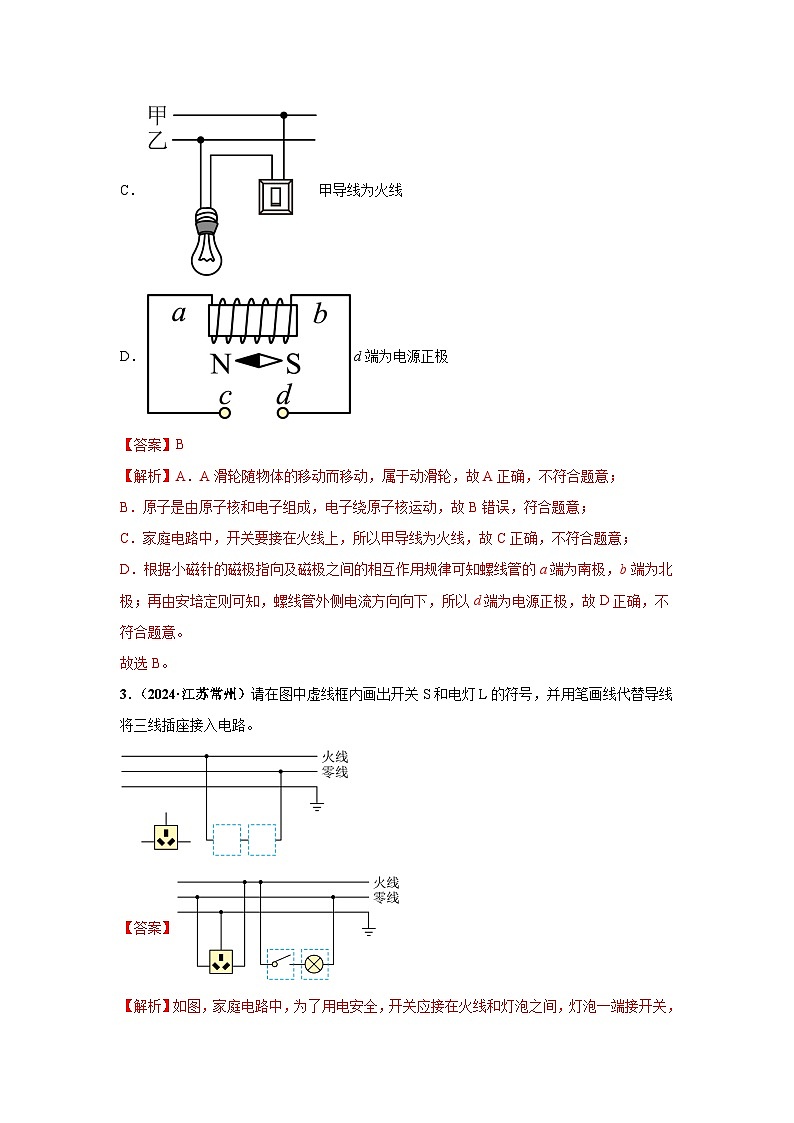

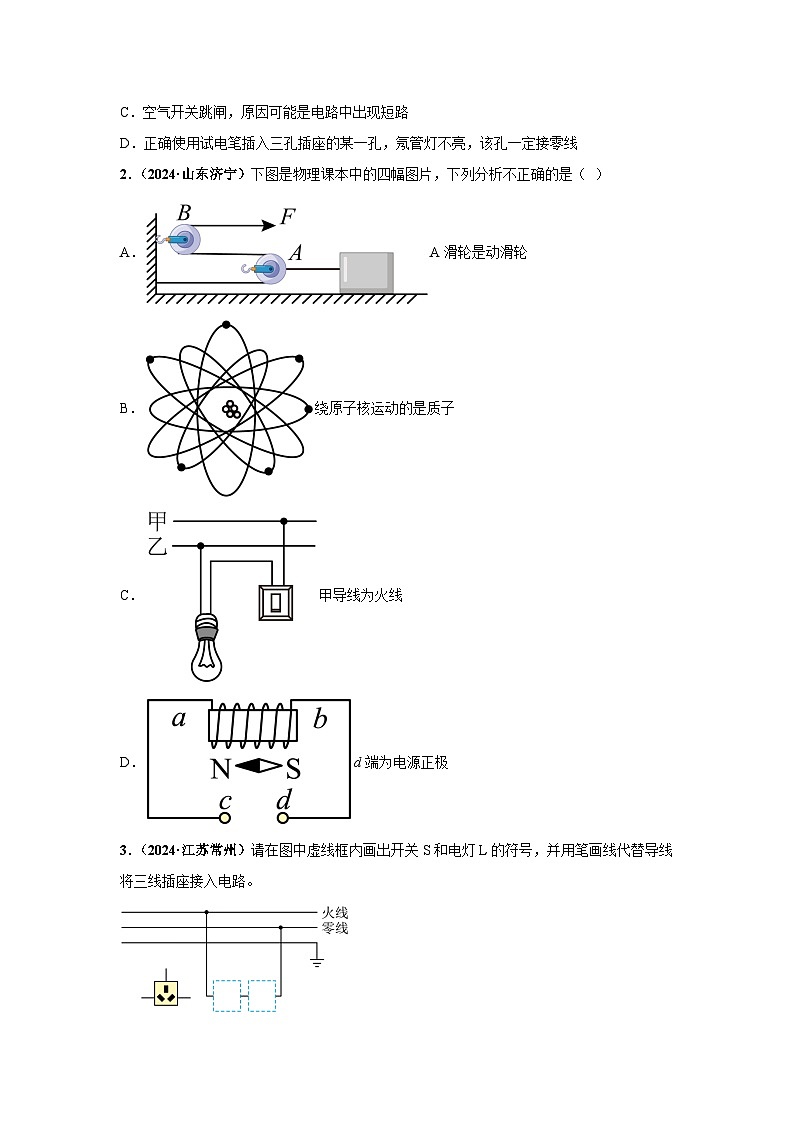

2．（2024·山东济宁）下图是物理课本中的四幅图片，下列分析不正确的是（ ）
A．A滑轮是动滑轮
B．绕原子核运动的是质子
C．甲导线为火线
D．d端为电源正极
3．（2024·江苏常州）请在图中虚线框内画出开关S和电灯L的符号，并用笔画线代替导线将三线插座接入电路。

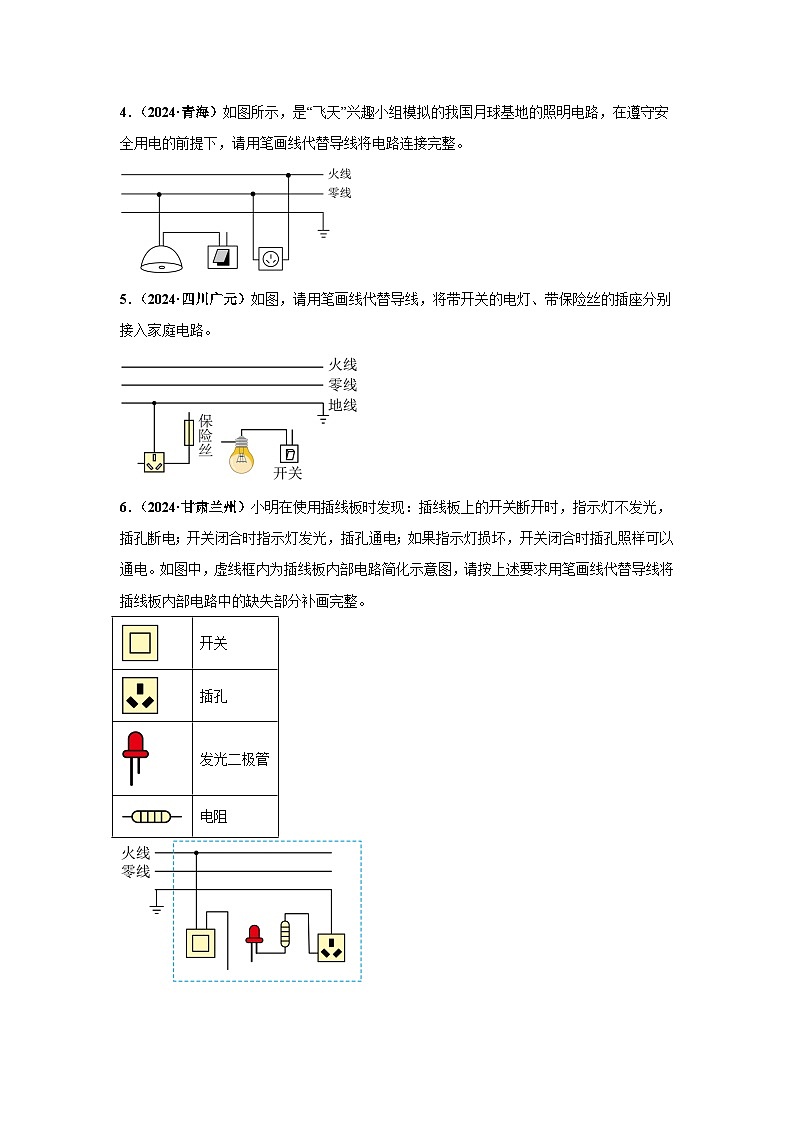

4．（2024·青海）如图所示，是“飞天”兴趣小组模拟的我国月球基地的照明电路，在遵守安全用电的前提下，请用笔画线代替导线将电路连接完整。
5．（2024·四川广元）如图，请用笔画线代替导线，将带开关的电灯、带保险丝的插座分别接入家庭电路。
6．（2024·甘肃兰州）小明在使用插线板时发现：插线板上的开关断开时，指示灯不发光，插孔断电；开关闭合时指示灯发光，插孔通电；如果指示灯损坏，开关闭合时插孔照样可以通电。如图中，虚线框内为插线板内部电路简化示意图，请按上述要求用笔画线代替导线将插线板内部电路中的缺失部分补画完整。

考点2 家庭电路中电流过大的原因
7．（2024·宁夏）气凝胶是当今世界上密度最小的固体。某种气凝胶具有隔热、耐高温、绝缘等性能，有多种用途。将它应用于实际生产生活中，以下可行的是（ ）
A．保险丝B．暖气散热片C．建筑保温材料D．压路机的碾子
考点3 安全用电
8．（2024·山东聊城）如图是家庭常用的插线板，开关断开时，指示灯不发光，插孔不能提供工作电压；开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。下列说法正确的是（ ）
A．插线板上指示灯和插孔是串联关系
B．开关闭合时用试电笔接触任一插孔，试电笔的氖管都会发光
C．插线板电线的绝缘皮破损，仍能安全使用
D．插线板接多个用电器同时工作时，总电流不能超过插线板允许的最大电流
9．（2024·四川乐山）生活中，我们应“珍爱生命，规范用电”。下列不符合用电安全的是（ ）
A．更换灯泡前先断开电源B．不用湿抹布擦拭正在工作的用电器
C．电冰箱的金属外壳一定要接地D．电器设备起火可用水直接扑灭
10．（2024·山东菏泽）以下符合安全用电做法的是（ ）
A．用湿手将吹风机插头插在电源上
B．发现用电器着火，立即切断电源
C．电水壶的电源线绝缘皮破损仍继续使用
D．多个大功率用电器在一个插排上同时使用
11．（2024·辽宁）关于家庭电路和安全用电，下列说法正确的是（ ）
A．用电器着火时直接用水灭火
B．电线绝缘皮破损应及时更换
C．发现有人触电直接用手拉开触电者
D．电能表是测量用电器两端电压的仪表
12．（2024·黑龙江哈尔滨）关于家庭用电，下列符合安全用电原则的是（ ）
A．甲位置安装开关，乙位置安装电灯
B．用湿手拨动开关
C．人站在干燥的木凳上，双手同时触摸相线和中性线D．多个大功率的用电器同时使用
13．（2024·黑龙江牡丹江）下列做法符合安全用电原则的是（ ）
A．双手分别接触到火线和零线
B．接触破损用电器中的火线
C．小孩玩耍时将手指塞进插座
D．使用试电笔时，用指尖抵住上端的金属帽
14．（2024·四川内江）掌握安全用电常识，是当代每个公民必备的素养。下列四个图中符合安全用电原则的是（ ）
​
A．图甲中，站在地上的人用手去接触裸露的火线
B．图乙中，手握住验电笔笔尖金属体去检验插座中的火线
C．图丙中，电水壶的外壳与保护接地线相连接
D．图丁中，小孩靠近高压设备嬉戏、玩耍
15．（2024·黑龙江牡丹江）小丹的奶奶阴雨天会腿疼，孝顺的小丹用电热暖水袋帮奶奶热敷，电热暖水袋铭牌上标有“220V 350W”。若电热暖水袋内装有1kg的水，正常工作时，将25℃的水加热到55℃，用时7min20s。（计算结果保留1位小数）求电热暖水袋：
（1）正常工作的电流。
（2）加热过程中的热效率。
（3）提出一条安全使用的注意事项。

开关

插孔

发光二极管
电阻
