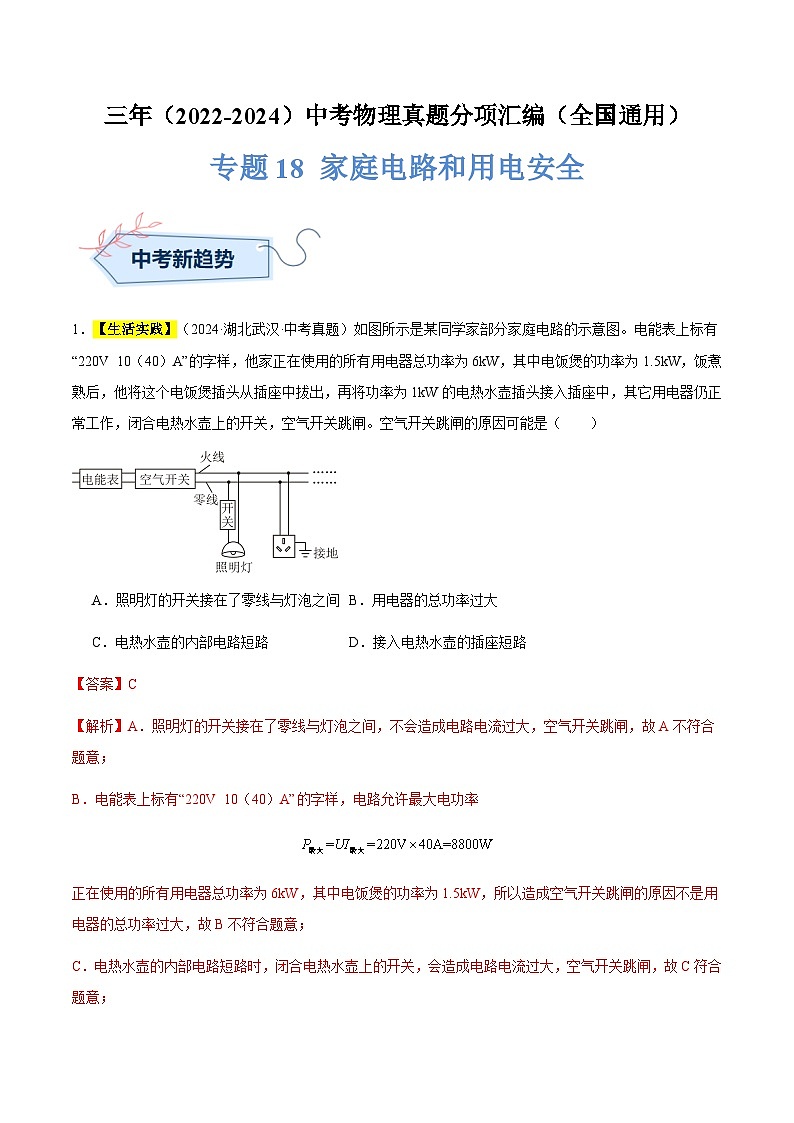

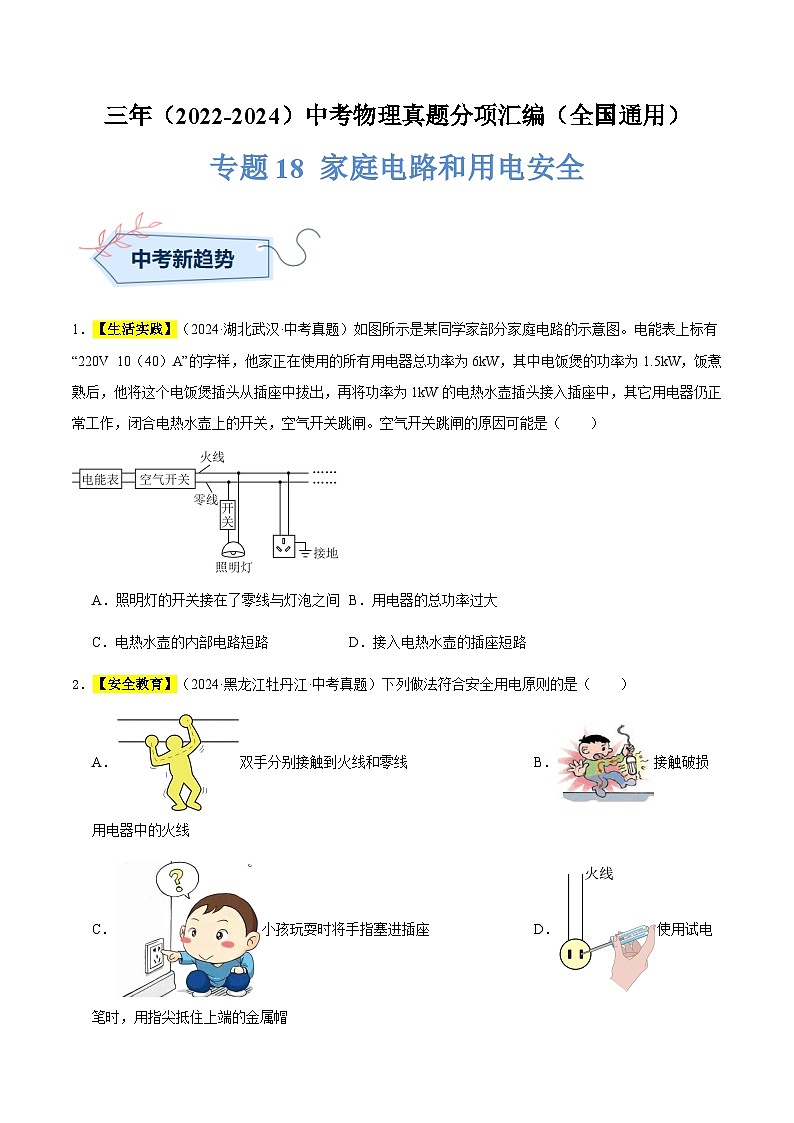

1．【生活实践】（2024·湖北武汉·中考真题）如图所示是某同学家部分家庭电路的示意图。电能表上标有“220V 10（40）A”的字样，他家正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其它用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸。空气开关跳闸的原因可能是（ ）
A．照明灯的开关接在了零线与灯泡之间B．用电器的总功率过大
C．电热水壶的内部电路短路D．接入电热水壶的插座短路
2．【安全教育】（2024·黑龙江牡丹江·中考真题）下列做法符合安全用电原则的是（ ）
A．双手分别接触到火线和零线B．接触破损用电器中的火线
C．小孩玩耍时将手指塞进插座D．使用试电笔时，用指尖抵住上端的金属帽

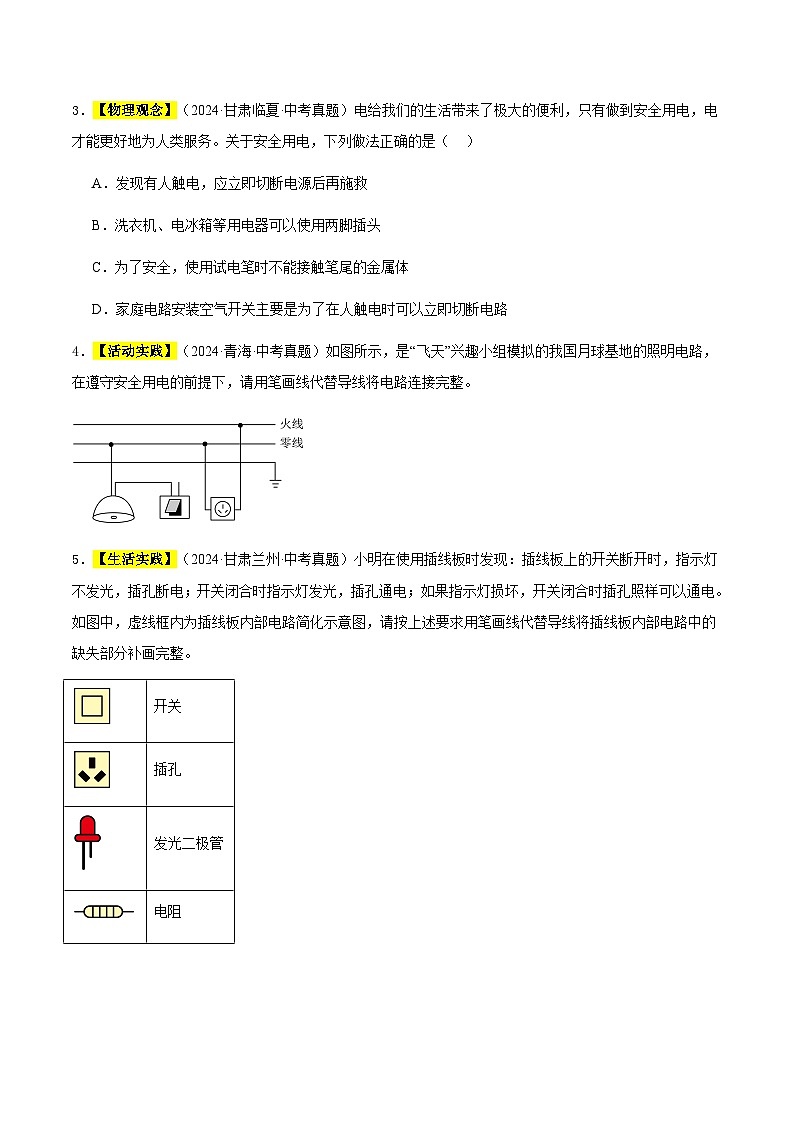

3．【物理观念】（2024·甘肃临夏·中考真题）电给我们的生活带来了极大的便利，只有做到安全用电，电才能更好地为人类服务。关于安全用电，下列做法正确的是（ ）
A．发现有人触电，应立即切断电源后再施救
B．洗衣机、电冰箱等用电器可以使用两脚插头
C．为了安全，使用试电笔时不能接触笔尾的金属体
D．家庭电路安装空气开关主要是为了在人触电时可以立即切断电路
4．【活动实践】（2024·青海·中考真题）如图所示，是“飞天”兴趣小组模拟的我国月球基地的照明电路，在遵守安全用电的前提下，请用笔画线代替导线将电路连接完整。

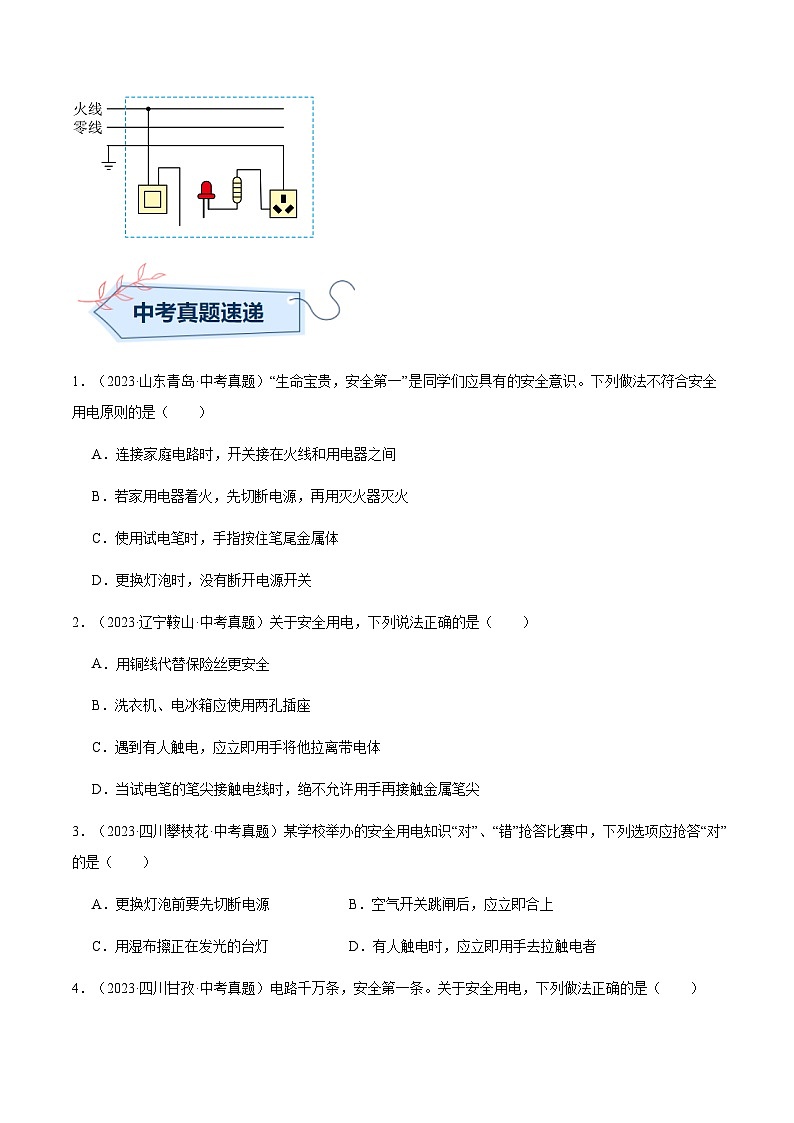

5．【生活实践】（2024·甘肃兰州·中考真题）小明在使用插线板时发现：插线板上的开关断开时，指示灯不发光，插孔断电；开关闭合时指示灯发光，插孔通电；如果指示灯损坏，开关闭合时插孔照样可以通电。如图中，虚线框内为插线板内部电路简化示意图，请按上述要求用笔画线代替导线将插线板内部电路中的缺失部分补画完整。

1．（2023·山东青岛·中考真题）“生命宝贵，安全第一”是同学们应具有的安全意识。下列做法不符合安全用电原则的是（ ）
A．连接家庭电路时，开关接在火线和用电器之间
B．若家用电器着火，先切断电源，再用灭火器灭火
C．使用试电笔时，手指按住笔尾金属体
D．更换灯泡时，没有断开电源开关
2．（2023·辽宁鞍山·中考真题）关于安全用电，下列说法正确的是（ ）
A．用铜线代替保险丝更安全
B．洗衣机、电冰箱应使用两孔插座
C．遇到有人触电，应立即用手将他拉离带电体
D．当试电笔的笔尖接触电线时，绝不允许用手再接触金属笔尖
3．（2023·四川攀枝花·中考真题）某学校举办的安全用电知识“对”、“错”抢答比赛中，下列选项应抢答“对”的是（ ）
A．更换灯泡前要先切断电源B．空气开关跳闸后，应立即合上
C．用湿布擦正在发光的台灯D．有人触电时，应立即用手去拉触电者
4．（2023·四川甘孜·中考真题）电路千万条，安全第一条。关于安全用电，下列做法正确的是（ ）
A．手机充电结束，从插座上及时拔下充电器B．发现有人触电，立即用手把他拉离带电体
C．使用验电笔时，手必须接触笔尖金属部分D．发现空气开关跳闸后，应该立即重新合上
5．（2023·湖北襄阳·中考真题）下列做法符合安全原则的是（ ）
A．从教学楼四楼往下扔东西
B．课桌面的四角做成圆角而不是尖角
C．多个大功率用电器同时使用一个插座
D．乘坐高速行驶的汽车不系安全带
6．（2023·四川乐山·中考真题）如图所示的各种做法中，符合安全用电原则的是（ ）
①使用试电笔时，手不能接触试电笔笔尖的金属部分
②在一个插线板上同时使用多个大功率用电器
③开关要连接在火线与用电器之间
④冰箱的金属壳接地

A．①②③④B．②③④C．①③④D．②④
二、填空题
7．（2024·江苏扬州·中考真题）如图1是家庭电路示意图，插座与灯泡的连接方式是 联。闭合开关后，灯泡不亮，测电笔分别插入插座的三个孔中都不发光，则电路故障是 断路。家用电能表如图2所示，能接入电路中用电器的最大总功率为 W。若家中仅有电饭锅工作，5min内电能表指示灯闪烁了300次，电饭锅在这段时间内产生的热量是 J。
8．（2024·广东深圳·中考真题）结合生活，回答下列问题：
（1）细心的思考乐视枧同学发现插头上的①比较长，应该连接家庭电路 线；
（2）思考乐视枧同学煮粽子时闻到粽子的香味，说明分子热运动与 有关；
（3）白气是水蒸气 形成的（填物态变化名称），过程中 （选填“吸热”或“放热”）
9．（2023·江苏常州·中考真题）如图所示，有居民将电线插座从窗口悬挂至室外，给电瓶车充电。这种“飞线”充电方式存在安全隐患：①夜晚气温下降，空气中的水蒸气 （物态变化名）成小水珠附着在插座内部，含有杂质的液态水会导致电路 ；②悬挂于室外的电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触 线绝缘皮破损处，导致触电事故。

10．（2022·山东淄博·中考真题）电热水壶是利用电流的 效应工作的。小明家要购买一只电热水壶，他发现某商场有容积相同、额定电压均为220V、额定功率分别为800W和1800W的两种电热水壶。家中给电热水壶供电插座的额定电流是5A，从安全用电的角度考虑，小明应选购 W的电热水壶。如图电热水壶的插头中插脚①较长，将插头插入插座时，可确保电热水壶的金属外壳先接触 线，避免触电事故。插头外壳是用橡胶做的，是因为橡胶是 体。
11．（2022·山东烟台·中考真题）在家庭电路中，电灯、电视机、空调等各种用电器之间的连接方式是 ，为了防止触电事故的发生，应该把用电器的开关安装在 （选填“火线”或“零线”）上。如图所示，用螺丝刀形状的试电笔辨别火线、零线时，正确的使用方式是 （选填“甲”或“乙”）。
12．（2022·贵州毕节·中考真题）学校开展了一系列丰富多彩的安全教育活动，本期活动的主题是“安全用电，珍惜生命”，下列是活动的部分内容。如图a所示，接地导线应该与三孔插座的 （填“E”、“N”或“L”）孔相连接；如图b、c所示，两种使用测电笔的方法中，正确的是图 ；如图d、e所示为家庭电路中造成电线燃烧的原因，其中图d所示情况的原因是 （填“用电器的总功率过大”或“短路”）。
13．（2022·宁夏·中考真题）如图所示的家庭电路，开关闭合后发现灯泡不亮，于是某同学利用测电笔分别接触a、b、c、d四处时，测电笔氖管均发光，则故障原因可能是 。排除故障后，为提高屋内亮度，于是又接了一盏同样的灯，开关闭合后，两灯都发光，原来的灯泡亮度明显变暗，由此可判断两灯的连接方式是 。
三、简答题
14．（2024·贵州·中考真题）电流热效应引发的用电事故屡屡发生，其中很多是由于电路老化或电线选择不规范所致。如家庭电线使用时间过长，出现绝缘皮老化脱落；空调等大功率用电器选用电线过细。请回答：
（1）破损电线的金属部分裸露在外容易发生触电事故，若你发现有人触电，应立即采取什么措施？（写出一条即可）
（2）用焦耳定律说明大功率用电器连接细电线存在安全隐患的原因。
四、综合题
15．（2024·河南·中考真题）小华家新买了一台电暖器，部分参数如下表，通过调节旋钮，可实现高温挡、低温挡的切换。她结合所学知识进行了研究。
（1）如图，电暖器的插头是三脚插头，插头中较长的脚与电暖器的金属外壳相连。插入插座后，就将电暖器的金属外壳与家庭电路的 线相连，可防止漏电时对人造成伤害。电暖器工作时房间温度升高，这是通过 的方式增大空气内能的；
（2）小华家墙上的插座允许通过的最大电流为10A，请通过计算说明此插座能否满足该电暖器正常使用；
（3）若该电暖器一天正常工作6h，其中高温挡2h，低温挡4h，则它一天耗电多少千瓦时？( )
（4）小华与妈妈一起做饭时，准备同时使用电饭锅和电磁炉。小华说：“应先把电暖器关掉，否则容易使家庭电路的干路导线过热引发火灾。”请运用物理知识进行解释。
开关

插孔

发光二极管
电阻
额定电压
220V
高温挡功率
2000W
低温挡功率
800W
