2023-2025年徐州市各地市中考物理模拟题分类精选13.电学基础知识：电流 电压 电阻

这是一份2023-2025年徐州市各地市中考物理模拟题分类精选13.电学基础知识：电流 电压 电阻，共38页。试卷主要包含了单选题，课内填空，填空题，作图题，实验题，科普阅读题等内容，欢迎下载使用。

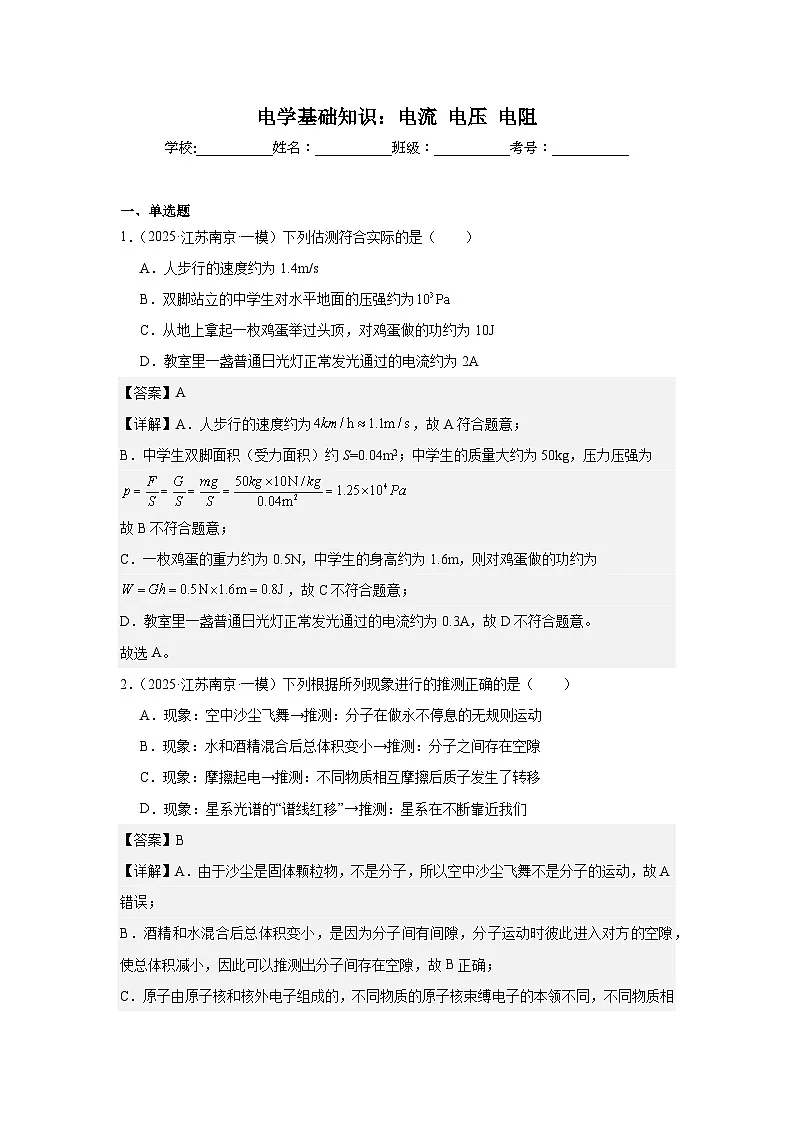

一、单选题
1．（2025·江苏南京·一模）下列估测符合实际的是（ ）
A．人步行的速度约为1.4m/s
B．双脚站立的中学生对水平地面的压强约为
C．从地上拿起一枚鸡蛋举过头顶，对鸡蛋做的功约为10J
D．教室里一盏普通日光灯正常发光通过的电流约为2A
【答案】A
【详解】A．人步行的速度约为，故A符合题意；
B．中学生双脚面积（受力面积）约S=0.04m2；中学生的质量大约为50kg，压力压强为
故B不符合题意；
C．一枚鸡蛋的重力约为0.5N，中学生的身高约为1.6m，则对鸡蛋做的功约为，故C不符合题意；
D．教室里一盏普通日光灯正常发光通过的电流约为0.3A，故D不符合题意。
故选A。
2．（2025·江苏南京·一模）下列根据所列现象进行的推测正确的是（ ）
A．现象：空中沙尘飞舞→推测：分子在做永不停息的无规则运动
B．现象：水和酒精混合后总体积变小→推测：分子之间存在空隙
C．现象：摩擦起电→推测：不同物质相互摩擦后质子发生了转移
D．现象：星系光谱的“谱线红移”→推测：星系在不断靠近我们
【答案】B
【详解】A．由于沙尘是固体颗粒物，不是分子，所以空中沙尘飞舞不是分子的运动，故A错误；
B．酒精和水混合后总体积变小，是因为分子间有间隙，分子运动时彼此进入对方的空隙，使总体积减小，因此可以推测出分子间存在空隙，故B正确；
C．原子由原子核和核外电子组成的，不同物质的原子核束缚电子的本领不同，不同物质相互摩擦时核外电子发生了转移，故C错误；
D．星系光谱的“谱线红移”是指星系发出的光波长变长，频率降低，向光谱的红端偏移。当光源远离观察者时，观察到的光波长会变长（红移）；反之，若光源靠近观察者，波长会变短（蓝移）。“谱线红移”现象说明了星系在离我们远去，故D错误。
故选B。

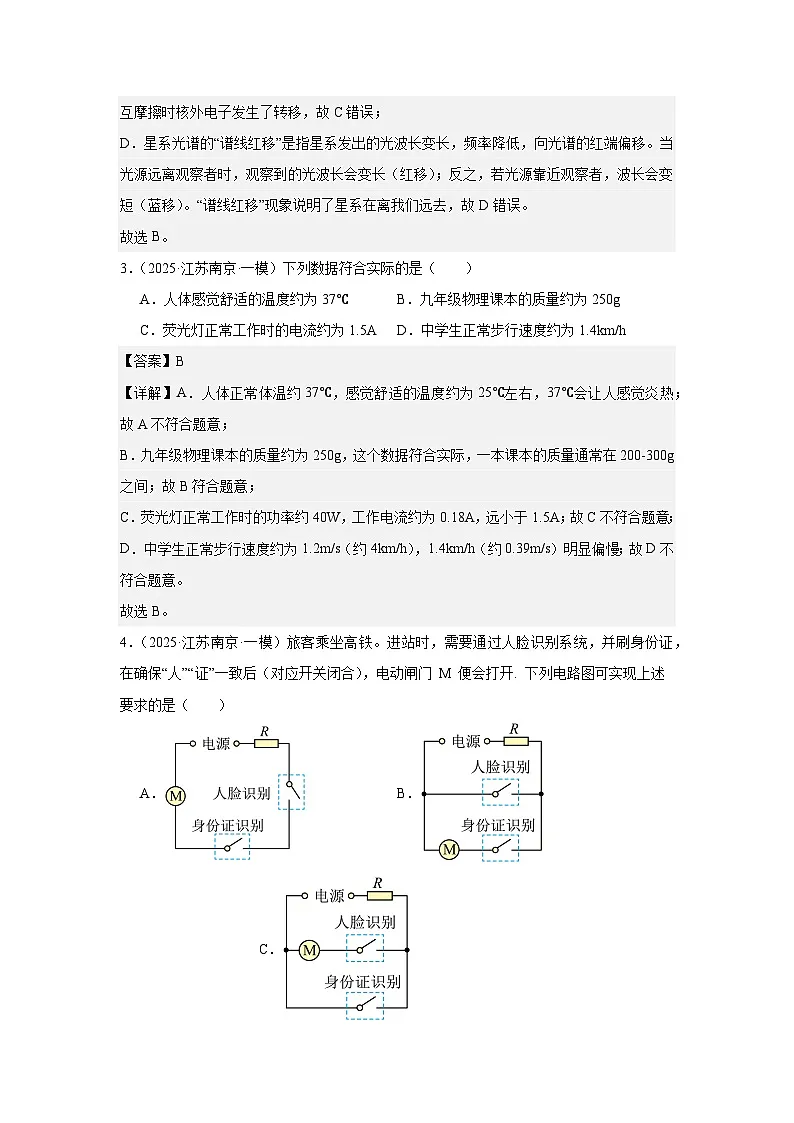

3．（2025·江苏南京·一模）下列数据符合实际的是（ ）
A．人体感觉舒适的温度约为37℃B．九年级物理课本的质量约为250g
C．荧光灯正常工作时的电流约为1.5AD．中学生正常步行速度约为1.4km/h
【答案】B
【详解】A．人体正常体温约37℃，感觉舒适的温度约为25℃左右，37℃会让人感觉炎热；故A不符合题意；
B．九年级物理课本的质量约为250g，这个数据符合实际，一本课本的质量通常在200-300g之间；故B符合题意；
C．荧光灯正常工作时的功率约40W，工作电流约为0.18A，远小于1.5A；故C不符合题意；
D．中学生正常步行速度约为1.2m/s（约4km/h），1.4km/h（约0.39m/s）明显偏慢；故D不符合题意。
故选B。
4．（2025·江苏南京·一模）旅客乘坐高铁。进站时，需要通过人脸识别系统，并刷身份证，在确保“人”“证”一致后（对应开关闭合），电动闸门 M 便会打开. 下列电路图可实现上述要求的是（ ）
A．B．C．D．
【答案】A
【详解】进站时，在确保“人”“证”一致后，即两个对应的开关均闭合后电动闸门才会打开，故两个开关应与电动机串联接入电路中，故A符合题意，BCD不符合题意。
故选A。

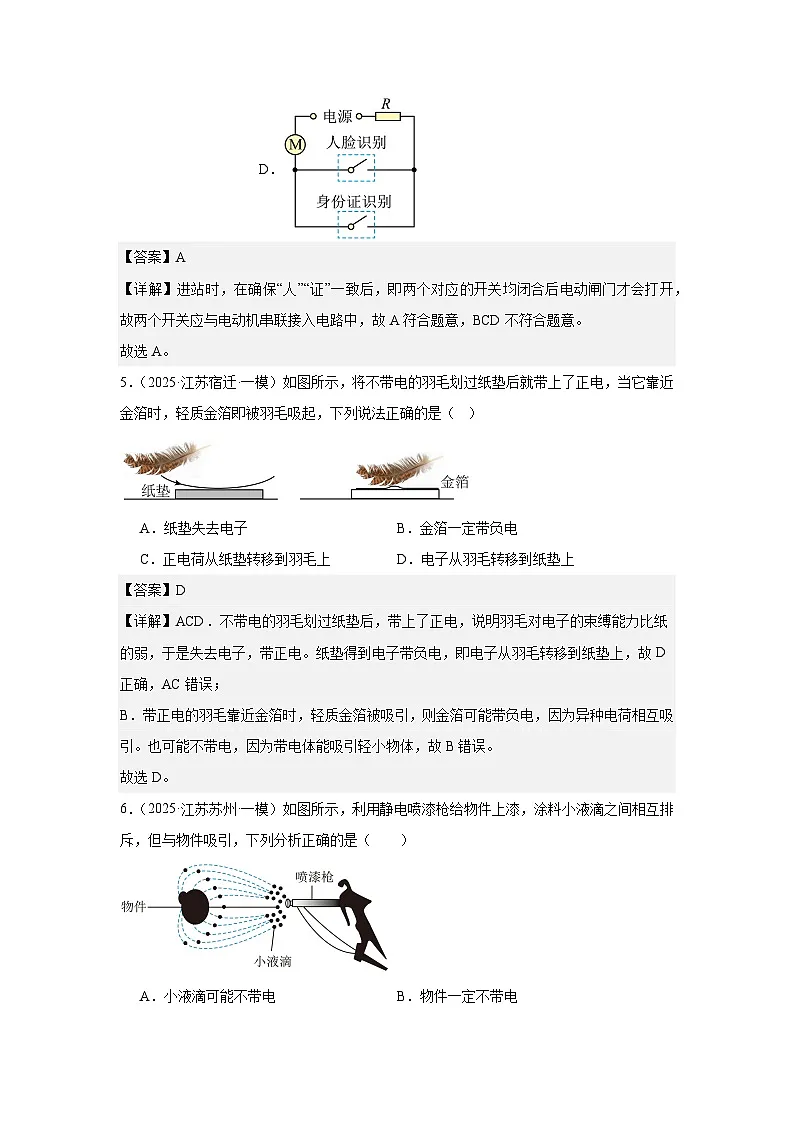

5．（2025·江苏宿迁·一模）如图所示，将不带电的羽毛划过纸垫后就带上了正电，当它靠近金箔时，轻质金箔即被羽毛吸起，下列说法正确的是（ ）
A．纸垫失去电子B．金箔一定带负电
C．正电荷从纸垫转移到羽毛上D．电子从羽毛转移到纸垫上
【答案】D
【详解】ACD．不带电的羽毛划过纸垫后，带上了正电，说明羽毛对电子的束缚能力比纸的弱，于是失去电子，带正电。纸垫得到电子带负电，即电子从羽毛转移到纸垫上，故D正确，AC错误；
B．带正电的羽毛靠近金箔时，轻质金箔被吸引，则金箔可能带负电，因为异种电荷相互吸引。也可能不带电，因为带电体能吸引轻小物体，故B错误。
故选D。
6．（2025·江苏苏州·一模）如图所示，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但与物件吸引，下列分析正确的是（ ）
A．小液滴可能不带电B．物件一定不带电
C．小液滴一定带同种电荷D．物件和小液滴一定带异种电荷
【答案】C
【详解】AC．由于小液滴相互排斥，故小液滴一定带同种电荷，故A不符合题意，C符合题意；
BD．涂料小液滴被喷涂的物件吸引，物件有两种可能：①与涂料小液滴带异种电荷，因异种电荷相互吸引；②不带电，带电的小液滴吸附在不带电的物件表面；故BD不符合题意。
故选C。
7．（24-25九年级上·湖北黄石·期中）文具盒里的下列物品接入下图中的电路，能使小灯泡发光的是（ ）
A．铅笔芯B．中性笔芯
C．橡皮D．塑料尺
【答案】A
【详解】铅笔芯中含有石墨，石墨属于导体，可以导电；橡皮、塑料尺、中性笔芯都属于绝缘体，绝缘体不容易导电。所以接入电路中能使小灯泡发光的是铅笔芯，故A符合题意，BCD不符合题意。
故选A。
8．（2025·江苏苏州·一模）某品牌共享电动单车，使用前先摇晃车把（闭合），电量指示灯亮起；确认电量充足后，扫码开锁（闭合），行车灯亮起，电机启动，若仅损坏仍可正常工作；若驶离规定区域，自动断开，均无法工作，但仍正常．下列电路符合以上要求的是（ ）
A．B．
C．D．
【答案】A
【详解】由题意可得，使用前先摇晃车把（闭合S1），电量指示灯L1亮起，则开关S1控制L1；扫码开锁（闭合S2），行车灯亮起，电机启动，若仅损坏仍可正常工作，则开关S2控制行车灯L2和电机M，且行车灯L2和电机M并联；若驶离规定区域，自动断开，均无法工作，但仍正常，则S3控制行车灯L2和电机M，且L1和L2、电机M并联，故A符合题意，BCD不符合题。
故选A。
9．（24-25九年级上·贵州铜仁·期中）当塑料尺与头发摩擦时，会因为下列哪种粒子的转移使塑料尺带电（ ）
A．电子B．原子C．中子D．分子
【答案】A
【详解】摩擦起电不是创造了电荷，只是电荷从一个物体转移到另一个物体，得到电子的物体带负电，失去电子的物体带正电。当塑料尺与头发摩擦时，会因为电子的转移而使塑料尺带电。故A符合题意，BCD不符合题意。
故选A。
10．（2024·江苏徐州·中考真题）如图所示电路，闭合开关，电路所处的状态是（ ）
A．通路B．断路C．短路D．无法判断
【答案】C
【详解】由题图可知，当开关闭合时，相当于一根导线直接接在电源的两端，此时电路短路，电源可能被烧坏。故C符合题意，ABD不符合题意。
故选C。
11．（2024·江苏镇江·中考真题）某学校电动门既可以用遥控器开启，也可以用按钮开关开启。电动门开启时，电动机工作，警示灯L亮起。若取下警示灯L，电动机仍能工作。按下遥控器相当于闭合，按下按钮开关相当于闭合。符合上述要求的电路是（ ）
A．B．C．D．
【答案】D
【详解】根据题目描述，电动门既可以用遥控器开启，也可以用按钮开关开启。这意味着遥控器和按钮开关在电路中应该是并联的，因为并联电路中的各个支路可以独立工作，互不影响。电动门开启时，电动机工作，警示灯L亮起。但题目又指出，若取下警示灯L，电动机仍能工作。这说明电动机和警示灯L在电路中应该是并联的，因为并联电路中的各个用电器可以独立工作，互不影响。
故选D。
12．（2024·江苏宿迁·中考真题）在“探究并联电路电流特点”的活动中，部分电路如图所示，，，电流表有“”和“”两个量程，测量了电阻的电流为。为完成实验探究，做法正确的是（ ）
A．使用“”量程，只测量的电流
B．使用“”量程，只测量的电流
C．使用“”量程，分别测量支路和干路的电流
D．使用“”量程，分别测量支路和干路的电流
【答案】D
【详解】R1、R2并联，电压相等，由欧姆定律得，R1、R2电压为
R2电流为
干路电流为
则使用“”量程，分别测量支路和干路的电流，故ABC错误，D正确。
故选D。
13．（2024·江苏南通·中考真题）太阳喷射大量带电微粒进入大气层会引起地磁暴，影响通信、导航的运行。太阳喷射的带电微粒可能是（ ）
A．中子、电子B．质子、中子C．分子、原子D．质子、电子
【答案】D
【详解】AB．中子不带电，故AB不符合题意；
C．分子和原子不显电，故C不符合题意；
D．质子带正电，电子带负电，故D符合题意。
故选D。
14．（2024·江苏盐城·一模）下列数据最接近生活实际的是（ ）
A．人的步行速度约为10m/s
B．正常人脉搏每分钟约为20次
C．家用空调正常工作时的电流大约是1A
D．漂浮在水面的中学生所受水的浮力大约是500N
【答案】D
【详解】A．人正常步行的速度约为1.1m/s，故A不符合题意；
B．正常人脉搏每分钟跳动约为70次左右，故B不符合题意；
C．家用空调正常工作时的电流较大，大约是5A，故C不符合题意；
D．中学生的质量约为50kg，重力约为
漂浮在水面的中学生受到的浮力等于重力，故浮力大约为500N，故D符合题意。
故选D。
15．（2024·江苏镇江·中考真题）小华做了一个趣味实验：取两根相同的塑料吸管，分别用细线系住吸管一端，再将两吸管另一端同时在自己的头发上摩擦起电，悬挂后靠近。她观察到的现象是（ ）
A．B．
C．D．
【答案】B
【详解】由于两根吸管都经过了相同的摩擦起电过程，并且它们是由相同的材料制成的，因此它们会带上相同种类的电荷。在物理学中，同种电荷是相互排斥的。
故选B。
16．（2024·江苏常州·中考真题）2024年3月2日，神舟十七号航天员出舱修复受损的太阳翼，使其将太阳能转化为电能的功能恢复正常，如图所示，太阳能、太阳翼分别属于（ ）
A．可再生能源、电源B．可再生能源、用电器
C．不可再生能源、电源D．不可再生能源、用电器
【答案】A
【详解】太阳能能源源不断获得，是可再生能源；太阳翼为电路提供电能，在电路中属于电源。
故选A。
17．（2024·江苏苏州·中考真题）2024年6月2日，在鹊桥二号中继星的支持下，嫦娥六号着陆器和上升器组合体成功着陆在月球背面，实现了人类首次在月背样品采集。我国积极开展国际合作，嫦娥六号还搭载了激光角反射器等多国的实验装置，下列相关说法正确的是（ ）
A．采集的样品返回地球后质量会减小
B．太阳能电池是将光能转变为内能的
C．激光角反射器能使光线方向改变90°
D．控制中心利用电磁波通过鹊桥二号实现对嫦娥六号的控制
【答案】D
【详解】A．质量是物质的一种基本属性，跟物体形状、状态、空间位置等无关，故采集的样品返回地球后质量不变，故A错误；
B．太阳能电池是将光能转化为电能的，故B错误；
C．激光角反射器能使光线沿原来方向的相反方向反射回去，故使光线方向改变180°，故C错误；
D．电磁波可以传递信息，且不需要介质，故控制中心利用电磁波通过鹊桥二号实现对嫦娥六号的控制，故D正确。
故选D。
18．（2024·江苏常州·中考真题）某款电子垃圾桶可以将湿的厨余垃圾变干，作为动物饲料。将湿的厨余垃圾倒入垃圾桶，电路检测到桶内垃圾湿时，就吹风，吹风过程中：当桶内温度低时，吹热风；当桶内温度高时，吹冷风……直至垃圾变干，之后，整个电路结束工作。开关在垃圾湿时闭合、干时断开；开关在桶内温度低时闭合、温度高时断开。下列电路中符合要求的是（ ）
A．B．
C．D．
【答案】B
【详解】由题意可知，将湿的厨余垃圾倒入垃圾桶，电路检测到桶内垃圾湿时，就吹风，吹风过程中：当桶内温度低时，吹热风；当桶内温度高时，吹冷风，即在这个电路中，吹风电机M和加热电阻R是并联的，且加热电阻R要受开关S温控控制，而开关S湿控要控制整个电路，则应接在干路中。
故选B。
19．（2024·江苏无锡·中考真题）电冰箱冷藏室中的照明灯L由门控开关控制，压缩机（电动机）由温控开关控制，要求照明灯和压缩机既能单独工作又能同时工作，下列电路中符合上述特点的是（ ）
A．B．
C．D．
【答案】A
【详解】由题意可知，电动机和灯泡并联，各个支路各有一个开关。
A．图中灯泡和电动机并联，开关S1控制灯泡，开关S2控制电动机，故A符合题意；
B．图中灯泡和电动机并联，开关S1在干路中，只闭合开关S2，电动机不工作，故B不符合题意；
CD．图中灯泡和电动机串联，只有两个开关都闭合时，电动机和灯泡都工作，故CD不符合题意。
故选A。
20．（2024·江苏苏州·中考真题）关于物质结构及相关原理的说法，正确的是（ ）
A．摩擦起电的过程中产生了电荷
B．卢瑟福发现电子说明原子是可分的
C．验电器的工作原理是同种电荷相互排斥
D．原子核由带正电的质子和带负电的电子组成
【答案】C
【详解】A．摩擦起电的实质是电荷的转移，摩擦起电的过程中没有产生电荷，故A错误；
B．汤姆生发现电子，说明原子是可再分的，故B错误；
C．验电器验证物体是否带电，其原理是同种电荷相互排斥，故C正确；
D．原子核由带正电的质子和不带电的中子组成，故D错误。
故选C。
21．（2024·江苏常州·中考真题）壁画所处的环境相对封闭、幽暗、潮湿，易滋生微生物，导致壁画受损。为此，中国航天科技集团研制出机器人，机器人高速喷射带负电的粒子杀灭微生物，从而保护壁画。该粒子可能是（ ）
A．电子B．原子核C．质子D．中子
【答案】A
【详解】原子由原子核和核外电子组成，原子核由质子和中子组成，质子带正电荷，中子不带电，因此原子核对外显示带正电，核外电子带负电荷，因此机器人高速喷射带负电的粒子可能是电子，故A符合题意，BCD不符合题意。
故选A。
22．（2024·江苏常州·中考真题）西安交通大学研究团队研制出一种新型陶瓷材料，弹性好、韧性好（不易断裂）、绝缘性好、隔热性好、耐高温．这种材料不宜用来制作（ ）
A．沙发垫B．电工手套C．消防服D．炒菜锅
【答案】D
【详解】A．新型陶瓷材料弹性好、韧性好（不易断裂），可任意用来做沙发垫，故A不符合题意；
B．新型陶瓷材料弹性好、韧性好、绝缘性好，可以用来做电工手套，故B不符合题意；
C．新型陶瓷材料弹性好、韧性好（不易断裂）、隔热性好、耐高温，可以用来做消防服，故C不符合题意；
D．新型陶瓷材料隔热性好，不易用来做炒菜锅，故D符合题意。
故选D。
23．（2022·贵州安顺·中考真题）气凝胶是目前世界上密度最小的固体。这种新材料具有隔热、耐高温、绝缘能力强等特点。这种材料不适合制作（ ）
A．白炽灯灯丝B．火星车保温材料C．冰箱隔热材料D．用电器绝缘外壳
【答案】A
【详解】A．白炽灯灯丝是用导电能力强的材料制成的，而气凝胶的绝缘能力强，即导电能力差，所以不能用来制作白炽灯灯丝，故A符合题意；
BC．火星车保温材料、冰箱隔热材料需要用隔热能力强的材料制成，气凝胶符合要求，故BC不符合题意；
D．用电器绝缘外壳要用绝缘能力强的材料制成，气凝胶绝缘能力强，可以用来制作用电器的绝缘外壳，故D不符合题意。
故选A。
24．（2023·江苏徐州·中考真题）如图所示，将一根针插在绝缘底座上，把折成 V字形的铝箔条水平架在针的顶端，就制成了一个简单的验电器。将待检验的物体靠近铝箔条的一端，发现铝箔条向物体偏转，则说明该物体（ ）

A．带正电荷B．带负电荷C．不带电D．带正电荷或负电荷
【答案】D
【详解】带电体具有吸引轻小物体的性质，铝箔条发生偏转，说明待检验的物体带电，但待检验物体的电性无法确定，故ABC不符合题意， D符合题意。
故选D。
25．（2024·江苏扬州·中考真题）如图所示为送餐机器人，下列图中能说明其内部电动机工作原理的是（ ）
A．B．C．D．
【答案】A
【详解】A．如图，闭合开关，通电导体棒在磁场中受力运动，反映了电动机的工作原理，故A符合题意；
B．如图，验电器的工作原理是同种电荷相互排斥，故B不符合题意；
C．如图，闭合开关，当导体棒做切割磁感线运动时，有感应电流产生，反映了电磁感应原理，故C不符合题意；
D．如图，在螺线管中插入铁芯可以构成电磁铁，增强磁性，可以吸引铁钉，故D不符合题意。
故选A。
26．（2025·江苏南京·一模）如图所示，电源电压为6V，闭合开关，发现灯泡不亮，现用一只电压表对该电路进行检测，电压表并联在电路中的某两点，其示数如下表，若故障是由引起的，下列说法正确的是（ ）
A．短路，短路B．断路，短路
C．短路，断路D．断路，断路
【答案】C
【详解】根据表格信息，当电压表接在a、d之间时，电压表的示数与电源电压相等，说明电压表与电源接通，a、d包含电源的部分无故障；电压表接在a、b之间，电压表无示数，b、c之间，电压表相当于测电源电压，说明a、b包含电源的路径出现断路，由于故障是由引起的，则说明R2断路，或电阻R1短路，电压表相当于测导线电压，因此电压表无示数，故C正确，ABD错误。
故选C。
27．（2025·江苏南京·一模）如图所示的电路，电源电压为 3V，闭合开关 S，两灯均不发光，两表示数均为0。现将L1和L2位置对调，其余元件位置不变，重新闭合开关S，两只灯泡仍不发光，电流表示数仍然为0，但电压表的示数为3V，则故障是（ ）
A．电流表断路B．L1 断路C．L2 断路D．S 断路
【答案】C
【详解】由图可知，两灯串联，电压表测L1两端电压，电流表测串联电路中的电流。闭合开关 S，两灯均不发光，两表示数均为0，由串联电路特点可知，电路故障为断路。将L1和L2位置对调，其余元件位置不变，重新闭合开关 S，两只灯泡仍不发光，电压表的示数为 3V，则电压表与电源正负极连接的部分电路是完好的，则与电压表并联的支路部分断路，所以故障是L2 断路。故C符合题意，ABD不符合题意。
故选C。
28．（2024·江苏扬州·二模）能源、信息和材料是现代社会发展的三大支柱。下列说法中正确的是（ ）
A．超导材料可应用于磁悬浮列车和远距离输电线
B．5G手机无线上网是利用了红外线传输信号的
C．太阳能、风能和核能都是可再生能源
D．超市收银员使用的条形码扫描器中的光敏二极管用的主要是磁性材料
【答案】A
【详解】A．超导材料电阻为零，电流通过时不发热，可应用于远距离输电线和磁悬浮列车，可减少能量损耗，故A正确；
B．电磁波可在真空中传播，且传输速度快，防干扰性强，5G手机无线上网利用了电磁波传输信号，故B错误；
C．根据能源的分类可知，太阳能、风能是可再生能源，核能是不可再生能源，故C错误；
D．超市收银员使用的条形码扫描器中的光敏二极管使用的主要是半导体材料，故D错误。
故选A。
29．（2024·江苏盐城·中考真题）在探究串联电路电压的特点时，闭合开关，灯泡都不发光，电压表无示数。以下可能的是（ ）

A．短路B．断路C．短路D．断路
【答案】B
【详解】A．由图知，两灯串联，电压表测量的是L2两端电压，闭合开关，灯泡都不发光，说明电路发生了断路故障；电压表无示数，说明电压表不能连接电源两极，说明是L1发生了断路故障，故ACD不符合题意，B符合题意。
故选B。
30．（2024·江苏扬州·中考真题）下列数据接近实际的是（ ）
A．人感到舒适的环境温度约40℃B．一只鸡蛋的质量约50g
C．三层教学楼的高度约20mD．一节新干电池的电压约220V
【答案】B
【详解】A．人的正常体温为37℃，感觉舒适的温度在23℃左右，故A不符合题意；
B．一只鸡蛋的质量约为50g，故B符合题意；
C．三层教学楼的高度约为9m，故C不符合题意；
D．一节新干电池的电压约为1.5V，故D不符合题意。
故选B。
31．（2023·广西贵港·三模）能源、信息和材料是现代社会发展的三大支柱，关于它们的说法正确的是（ ）
A．太阳能、风能、天然气是可再生能源
B．超导材料可应用于制作电饭锅的发热丝
C．核能的利用会造成放射性污染，所以应关闭所有核电站
D．光纤通信，是利用光在纤维材料中多次反射传输信息的
【答案】D
【详解】A．太阳能、风能属于可再生能源，天然气属于不可再生能源，故A错误；
B．利用电流热效应工作的电器设备都不能用超导材料制作，电饭锅是利用电流的热效应工作的，不能用超导材料做电饭锅的发热丝，故B错误；
C．核电站的主要风险在于核燃料和核废料具有放射性，核电站在建设和运行时要做好安全防护；建立核电站的地方通常能源缺口非常大，关闭所有核电站是不现实的，故C错误；
D．光纤通信，是把信息转换成光信号，让光信号在光在纤维材料中多次反射传输信息，故D正确。
故选D。
32．（2021·河北承德·一模）如图所示，在探究“串联电路中电压的规律”时，小芸同学用电压表测出AB、BC、AC两端的电压分别为UAB=3V，UBC=3V，UAC=6V，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，分析数据，得出结论
B．换用电压表的另一量程，再测出一组电压值
C．对换L1和L2的位置，再测出一组电压值
D．换用不同规格的小灯泡，再测出几组电压值
【答案】D
【详解】BC．由题意可知，AB、BC两端的电压相等，说明两个小灯泡是同一个规格的，所以换用另一量程、对换L1和L2的位置还会得出AB、BC两端的电压相等的结论，结论仍不具有普遍性，故BC不符合题意；
AD．为了使实验结论具有普遍性，避免偶然性，应该更换不同规格的小灯泡，多测出几组电压值，分析数据，总结规律，这样的结论才具有科学性、普遍性，故A不符合题意，D符合题意。
故选D。
二、课内填空
33．（21-22九年级上·四川成都·期中）如图小容将一只气球在自己头发上摩擦，使头发与气球里的 （选填“电子”“质子”“中子”）发生转移，头发与气球带 （选填“同种”“异种”）电荷。如果她将两只相同的气球分别在自己的头发上摩擦后，让两只气球相互靠近，两只气球会相互 （选填“吸引”“排斥”）。
【答案】 电子 异种 排斥
【详解】[1][2]将两只相同的气球在自己的头发上摩擦时，电子在头发和气球之间发生转移，而使头发与气球带异种电荷。
[3]两只相同的气球在头发上摩擦后，带的是同种电荷，由于同种电荷相互排斥，所以会发现两只气球会相互排斥。
三、填空题
34．（2025·江苏南京·一模）小明利用吸管做了以下几个物理小实验。
(1)图甲中，用带负电的橡胶棒能排斥用餐巾纸摩擦过的吸管，说明吸管带 电。
(2)图乙中，用吸管制成的气压计，从山下移到山顶时吸管内的水柱将 。
(3)图丙中，用吸管对着两个乒乓球中间吹气，乒乓球将向 （选填“两边分开”或“中间靠拢”）。
(4)用一根长为20cm的吸管，在吸管的一端塞入一些铜丝作为配重，并用石蜡将吸管的两端封闭起来制成密度计，如图丁所示，其中、，该密度计测得某液体的密度为 。
【答案】(1)负
(2)上升
(3)中间靠拢
(4)0.75
【详解】（1）同种电荷相互排斥，图甲中带负电的橡胶棒排斥用餐巾纸摩擦过的吸管，说明吸管和橡胶棒带同种电荷，吸管带负电。
（2）大气压强与高度有关，高度越高大气压强越小，从山下带到山顶，外界大气压减小，瓶内气压基本不变，把液体压入吸管内，吸管内液柱上升。
（3）向乒乓球中间吹气时，乒乓球中间空气流速大，压强变小；在流速小的地方压强较大，乒乓球外侧大气压不变，乒乓球外侧压强大于内侧压强，乒乓球向中间靠拢。
（4）因为自制的密度计在两个液体中都漂浮，根据物体的浮沉条件可知G物=F浮水=F浮液
由F浮=ρ液gV排可知ρ水gV排'=ρ液gV排''
即ρ水gS(h'-H)=ρ液gS(h'-h)
化简得ρ水(h'-H)=ρ液(h'-h)
代入数据得1g/cm3×(20cm-14cm)=ρ液(20cm-12cm)
解得ρ液=0.75g/cm3。
35．（2025·江苏无锡·一模）如图甲，将吹好的气球与干毛巾摩擦后可以吸起小纸屑，这是因为 。如图乙，将两个气球在头发上摩擦后，一个气球在另一个气球上方“跳舞”，说明了两个气球带 （选填“同种”或“异种”）电荷。如图丙，在“探究影响电流热效应的因素”实验时，将电热丝（）放入烧瓶中，把气球套在烧瓶口上，该实验探究的是导体产生的热量与 的关系。
【答案】 带电物体吸引轻小物体 同种 电阻
【详解】[1]将吹好的气球与干毛巾摩擦后，由于电子发生转移，此时气球带电，由于带电物体可以吸引轻小物体，则气球可以吸起小纸屑。
[2]如图乙，将两个气球在头发上摩擦后，一个气球在另一个气球上方“跳舞”，说明两个气球相排斥，说明两个气球带同种电荷。
[3]图丙中，三个电阻丝串联，电流与通电时间相等，且，则该实验探究的是导体产生的热量与电阻的关系。
36．（2025·江苏无锡·一模）如图甲所示，感应发光“冰块”入水即亮，它外部由无毒无害的食品级PS材料制作，内部由液体感应器、纽扣电池和LED灯泡组成。其中液体感应器为先进的触水式 （选填“电源”、“用电器”、“开关”或“导线”），放入水中的“冰块”，内部的电路处于 状态（选填“通路”、“断路”或“短路”）。LED灯主要由 （选填“绝缘体”或“半导体”）材料制成，在如图乙所示的电路中，同时闭合开关 ，LED灯能发光。
【答案】 开关 通路 半导体 和
【详解】[1][2]感应发光“冰块”入水即亮，说明放入水中的“冰块”，内部的电路处于通路状态，则液体感应器为先进的触水式开关，对电路起控制作用。
[3][4]LED灯主要由半导体材料制成，具有单向导电性。由图乙可知，当闭合开关和时，电流从LED灯右侧流入，LED灯能发光。
37．（2024·江苏淮安·中考真题）如图所示，取一个橙子，把铜片、铁片插入其中，制成一个水果电池。
(1)用电压表测量电压，该水果电池电压为 V，水果电池是将 能转化为电能；
(2)该水果电池正极是 （填“铁片”或“铜片”）；
(3)为获得更高电压，可以将多个水果电池 联。
【答案】(1) 0.6 化学
(2)铜片
(3)串
【详解】（1）[1]由图可知，电压表选用小量程，分度值为0.1V，示数为0.6V，即该水果电池电压为0.6V。
[2]水果电池是利用水果中的化学物质与金属片发生反应而产生电能，故是将化学能转化为电能。
（2）使用电压表时要让电流从正接线柱流入，从负接线柱流出，故铁片为负极，铜片为正极。
（3）串联电压等于各电池电压之和，故将水果电池串联后可以提供更高的电压。
38．（2024·江苏徐州·中考真题）如图所示是一种利用海水盐差能发电的装置，甲、乙两块渗透膜将容器隔成三个区域，分别加入海水和纯水，由于微粒处在永不停息的无规则 中，而甲渗透膜只能让带正电的钠离子通过，乙渗透膜只能让带负电的氯离子通过，容器就变成了电池，电子从右向左通过小灯泡，则容器左端是电池的 极，根据对环境污染的大小来判断这种能源是否属于清洁能源？ 。
【答案】 运动 正 是清洁能源，因为海水盐差能发电对环境污染小
【详解】[1][2][3]一切物质的分子不停地做无规则运动，微粒处在永不停息的无规则运动中，甲渗透膜只能让带正电的钠离子通过，钠离子（正电）通过甲渗透膜向左移动，使左侧区域带正电，氯离子（负电）通过乙渗透膜向右移动，使右侧区域带负电，故左端为正极。由于盐差能的产生过程不涉及有害物质的排放，对环境影响较小，是一种清洁能源。
39．（2024·江苏镇江·中考真题）
(1)图1中，木块的长度为 ；
(2)图2中，弹簧测力计示数为 ；
(3)图3中，电流表示数为 。
【答案】(1)2.30
(2)2.2
(3)1.7
【详解】（1）图1中，刻度尺的分度值为1mm，即每小格代表1mm。木块的左端与0刻度线对齐，右端在2.30cm的位置，因此应所以，木块的长度为2.30cm。
（2）由图可知，弹簧测力计的分度值为0.2N，即每小格代表0.2N。然后，观察指针位置，指针指在2N下一格处，因此，弹簧测力计的示数为2.2N。
（3）由图可知，电流表所选量程为0∼3A，分度值为0.1A，即每小格代表0.1A。观察指针位置，指针指在1.7A的刻度线上。所以，电流表的示数为1.7A。
40．（22-23九年级上·云南昭通·期中）有一定值电阻R和一小灯泡L，通过它们的电流I与它们两端的电压U的规律如图所示，若将R和L并联在电压为5V的电源两端，干路中的电流为 A；若将它们串联在9V电源的两端，此时小灯泡L的电阻为 。
【答案】 1.3 5
【详解】[1]将R和L并联接在电压为5V的电源两端，并联电路各支路两端电压相等，则R和L两端电压都为5V，由图像可知，通过R与L的电流分别为，，此时，干路中的电流
[2]将R和L串联在9V电源的两端，流过R和L的电流相等，且R和L两端电压之和为9V，由图像可知电路中电流时，R两端电压，L两端电压，满足电源电压为9V，此时小灯泡的电阻为
41．（2024·江苏连云港·中考真题）某同学自主学习《电路初探》一章后，整理部分知识结构图如下，请补全有关内容。 、
【答案】 电源 电压的特点
【详解】[1]电路由四大部分组成，即：电源、用电器、导线、开关。
[2]电路的连接方式有两种：串联和并联，而中学阶段主要研究串并联电路的电流的特点和电压的特点。
42．（2023·江苏南京·模拟预测）丝绸摩擦过的有机玻璃棒因 （选填“失去”或“得到”） 电子从而带上 电。
【答案】 失去 正
【详解】[1][2]根据正负电荷的定义可知，用丝绸摩擦过的玻璃棒因为失去电子而带正电。
43．（22-23九年级上·福建莆田·期末）手机电池充电时，电池相当于 （选填“电源”或“用电器”）。现有一款手机电池容量为4000mA·h，电池电压为4V，充满电后，它储存的电能为 J。
【答案】 用电器 5.76×104
【详解】[1]电池充电和供电是相反的过程，充电时是把电能转化为化学能，放电时是把化学能转化电能；手机充电过程中电池消耗电能，因此相当于用电器。
[2]手机电池的容量为
4000mA·h=4A·h
充满电后储存的电能为
W=UIt=4V×4A×3600s=5.76×104J
44．（2023·江苏徐州·中考真题）电路就是用导线把电源、用电器、 等元件连接起来组成的电流路径，实验室所用导线的材料通常是 。如果用导线直接将电源两极相连，就会造成 ，损坏电源。
【答案】 开关 铜 短路
【详解】[1]电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关等元件和输送电能的导线组成。
[2]因实验室用的导线电阻非常小，甚至可以忽略，故实验室所用导线是导电性能较好的铜。
[3]用导线直接将电源两极连接起来的电路叫短路； 电源短路时，电路中有强大的电流通过，可能烧毁电源，甚至引起火灾，因此绝对不允许发生电源短路。
45．（2023·广东佛山·模拟预测）如图的电路，虚线框内元件一个是灯泡和一个是定值电阻，要求无论开关是否闭合，灯都发光，则 （选填“a”或“b”）是灯泡。当开关S闭合，元件a被 ，此时灯泡亮度 （选填“变亮”或“变暗”）。

【答案】 b 短路 变亮
【详解】[1]由图知，断开时，、b处的元件串联在电路中，闭合时，处的元件短路，电路为b元件的简单电路。根据设计要求无论开关是否闭合，灯都发光可知，处是定值电阻，b处灯泡。
[2]开关闭合后，一根导线直接并联在元件a上，元件a被短路。
[3]开关闭合后，元件被短路，只有b处灯泡连入电路中，由串联电路特点和欧姆定律知，通过灯泡的电流和其两端电压增大，由知，灯泡的实际功率变大，所以灯泡变亮。
46．（2019·云南昆明·二模）如图所示的是用电流表测通过小灯泡电流时的示数。通过小灯泡的电流大小为 A。
【答案】0.48
【详解】电流表使用的0~0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，由指针位置可知，电流为0.48A。
47．（2020·广西贵港·三模）如图所示电路中，先断开S2，闭合S1、S3，则R1与R2的连接方式为 （选填“串联”或“并联”），再断开S1、S3，闭合S2，此时电压表示数将 （选填“变大”、“变小”或“不变”）。
【答案】 并联 变小
【详解】[1]先断开S2，闭合S1、S3，此时电流的路径有两条，所以R1与R2的连接方式为并联；此时电压表测量的是电源电压。
[2]断开S1、S3，闭合S2，R1与R2依次连接，该电路为串联电路，电压表测量的是R1两端的电压，根据串联电路的电压的规律可知，电压表示数将小于电源电压，即电压表示数变小。
48．（2020·上海嘉定·二模）上海地区家庭电路的电压是 伏，家用电能表的计量单位是 ，充电宝在给手机充电的过程中，它属于 （选填“电源”或“用电器”）。
【答案】 220 千瓦时 电源
【分析】本题考查家庭电路等基础知识。
【详解】[1]根据家庭用电常识可知，家庭电路的电压为是220V。
[2]电能表俗称电表，是用来计量电路中消耗电能的仪器，其计量单位为千瓦时，简称度。
[3]充电宝在给手机充电的过程中，将化学能转化为电能，属于电源。
49．（2022·江苏徐州·中考真题）如图所示，电源电压为3V，开关闭合后，电流表A的示数为0.3A，电流表A1的示数为0.2A灯泡L1、L2的连接方式是 联，灯泡L1两端的电压为 V，通过灯泡L2的电流为 A。
【答案】 并 3 0.1
【详解】[1]由电路图可知，灯泡L1、L2并列的接在电路两点间，所以L1、L2的连接方式是并联。
[2]根据并联电路电压特点可知，L1和L2两端的电压等于电源电压，所以灯泡L1两端的电压为3V。
[3]由电路图可知，电流表A1测通过L1的电流，电流表A测干路电流，根据并联电路电流特点可知，通过灯泡L2的电流为
I2=I-I1=0.3A-0.2A=0.1A
50．（17-18九年级·全国·单元测试）如图所示，若将开关闭合，电流表A1的读数为1.1A，电流表A2的读数为0.2A，则通过L2的电流是 A，若电压表示数为3V，则L1两端的电压是 V．
【答案】 0.9 3
【分析】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L1支路的电流，电压表测电源的电压；根据并联电路的电流特点求出通过L2的电流，根据并联电路的电压特点求出L1两端的电压．
【详解】由电路图可知,两灯泡并联,电流表A1测干路电流,电流表A2测L1支路的电流，电压表测电源的电压；
∵并联电路中干路电流等于各支路电流之和，
∴通过L2的电流：
I2=I−I1=1.1A−0.2A=0.9A；
∵并联电路中各支路两端的电压相等，
∴L1两端的电压：
U1=U=3V.
51．（2025·江苏南京·一模）如图所示，电源电压恒定，向下移动滑动变阻器 R 的滑片，直至标有“4V 4W”的小灯泡 L 正常发光。已知定值电阻 R0=2Ω，忽略灯丝电阻随温度的变化，则 L 正常发光时的电阻为 Ω；电压表 V2 示数将 ；R0和 L 功率变化量之比ΔP0∶ΔPL = ；电压表 V1 和 V2 示数变化量的绝对值之比为 。
【答案】 4 变小 1∶2 3∶1
【详解】[1]由知道，L正常发光时的电阻
[2]由电路图知道，R0、L、R串联，电压表V1测R0和L两端的总电压，电压表V2测R和L两端的总电压，电流表测电路中的电流；向下移动滑动变阻器R的滑片时，滑动变阻器R接入电路的电阻变小，由串联电路的电阻规律知道，此时L和滑动变阻器R接入电路的总电阻变小，由串联电路的分压原理知道，L和滑动变阻器R两端的总电压变小，即电压表V2示数将变小。
[3]由知道，R0和L功率变化量之比
[4]由U=IR和串联电路的电阻特点知道，电压表V1示数的变化量
由串联电路的电压特点和欧姆定律知道，电压表V2示数的变化量
则电压表V1和V2示数变化量的绝对值之比
52．（2024·江苏扬州·中考真题）如图所示，利用铅笔做几个小实验：
（1）压笔尖的手指比压笔尾的手指疼，说明压力相等时，压力的作用效果与 有关。
（2）将夹子M向右移动，小灯泡变暗，铅笔芯接入电路的电阻变 。
（3）用橡皮筋水平拉动厚书在水平桌面上匀速前进时，拉力与 力大小相等。在书下垫几支圆柱形铅笔，再次水平匀速拉动，橡皮筋伸长的长度变 。
【答案】 受力面积 大 滑动摩擦 小
【详解】（1）[1]如图，用两手指分别压笔的两端，笔对两手指的压力相同，笔尖对手指的压力的受力面积较小，压笔尖的手指比压笔尾的手指疼，说明压力相等时，压力的作用效果与受力面积有关。
（2）[2]如图，铅笔芯与小灯泡串联在电路中，将夹子M向右移动，小灯泡变暗，说明电路中电流变小，铅笔芯对电流的阻碍作用变大，所以，铅笔芯接入电路的电阻变大。
（3）[3]用橡皮筋水平拉动厚书在水平桌面上匀速前进时，拉力与书受到滑动摩擦力是一对平衡力，拉力与滑动摩擦力大小相等。
[4]在书下垫几支圆柱形铅笔，将滑动摩擦变为了滚动摩擦，摩擦力减小，再次水平匀速拉动，则拉力也减小，所以，橡皮筋伸长的长度变小。
53．（2024·江苏镇江·中考真题）液冷充电桩可以提高电动汽车的充电速度。充电时导线产生的热量通过 的方式转移给周围流动的液体。物体间温差越大散热效果越好，则应 液体的流动速度。为了减少充电时导线产生的热量，在保持充电时间和电流不变的情况下，应选用长度相同、横截面积较 的铜导线。
【答案】 热传递 加快 大
【详解】[1]热传递和做功都能改变物体的内能，充电时导线产生的热量通过热传递（或热传导）的方式转移给周围流动的液体。
[2]因为物体间温差越大，散热效果越好，所以加快液体的流动速度，使温差保持相对较大，加快热传递。
[3]根据焦耳定律可知，为了减少充电时导线产生的热量，在保持充电时间和电流不变的情况下，应选用长度相同、横截面积较大的铜导线，这样的铜导线电阻变小，产生的热量较少。
54．（2024·江苏宿迁·中考真题）一节新干电池电压为 V，如图所示测量7号干电池长度，读数方法正确的是 （选填“A”或“B”），长度为 cm。
【答案】 1.5 A 4.20
【详解】[1]一节新干电池电压为1.5V，家庭电路电压为220V，对人的安全电压是不高于36V。
[2]刻度尺读数时，视线要正对刻度线，不能斜视，所以读数方法正确的是A。
[3]刻度尺的分度值为1mm，电池的长度为4.20cm。
55．（22-23九年级上·全国·课后作业）为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示，乙图分别是两个保险管的截面图，若两管内保险丝A、B的材料相同，长度相同，粗细不同，则两图中 保险丝的电阻较大，当两个保险管通过相同的电流时， 保险丝更容易熔断。（均选填“A”或“B”）
【答案】 B B
【详解】[1]两管内保险丝的材料相同，长度相同，粗细不同，越细的电阻越大，由图可知，B保险丝比A保险丝细，即B保险丝的电阻大。
[2]当A、B两保险管通过相同的电流时，根据P＝I2R可知，B保险丝的热功率大，相同时间内，根据Q＝I2Rt可知，B保险丝产生的热量多，温度更高，更容易熔断。
56．（2024·陕西西安·模拟预测）医院有一种如图甲所示的自动输液报警器，其工作原理如图乙所示。LED灯的主要材料是 （选填“导体”或“半导体”）。闭合开关后，当正常输液时，LED灯光通过充满药液的输液管可以使光敏电阻的受光强度增加，电磁铁吸引衔铁，绿灯亮；当无药液流过时电铃发声报警。则正常输液时，充满药液的输液管对LED灯光有 作用。与正常输液时相比较，当输液管中没有药液流经时，经过图乙中R0的电流 （选填“变大”“变小”或“不变”）。若图乙中，U1=12V，定值电阻R=60Ω，电铃的额定电压为9V，则电铃正常工作报警时的电功率为 W。
【答案】 半导体 会聚 变小 0.45
【详解】[1]LED灯的主要材料是硅等物质制成的，而硅属于半导体材料。
[2]由图可知，光通过输液管后发生了会聚，正常输液时，充满药液的输液管对LED灯光有会聚作用。
[3]根据题意知道，闭合开关后，当正常输液时绿灯亮，由图乙可知，此时衔铁被吸下，说明此时电磁铁的磁性增强，则电路中的电流变大。当无药液流过时电铃发声报警，由图乙可知，此时衔铁被释放，说明电磁铁的磁性减弱，则电路中的电流变小。
[4]由图乙知道，定值电阻R与电铃串联，根据串联电路的电压特点知道，定值电阻两端的电压
通过定值电阻的电流
根据串联电路的电流特点知道，通过电铃的电铃
电铃报警时的电功率
57．（2023·上海静安·二模）在图所示的电路中，电源电压为，电阻、的阻值均为。若电路中只有一处出现断路故障，且故障发生在电阻、处。开关S由断开到闭合，观察到至少有一个电表的示数发生变化。请写出开关S闭合后，电压表V与电流表A的示数及相对应的故障 。
【答案】见解析
【详解】由图知，断开开关，只有电阻R1、电源串联在一起；电流表和电压表示数为0；闭合开关，两只电阻并联，电流表测量R2电流，电压表测量R1两端电压。
闭合开关S，至少有一个电表指针发生偏转，所以不可能是电压表示数和电流表示数均为0的情况，即不会是R1短路；
①开关闭合后，若电压表示数U0，电流表示数为0，这表明该电路是断路，则故障应该是R2断路。
②开关闭合后，若电压表示数U0，若此时电流表有示数，为，则表明电路出现了断路现象，因此故障是R1断路。
四、作图题
58．（2025·江苏苏州·一模）按照要求作图（保留作图痕迹）
(1)如图甲，入射光线与镜面成30°角，请画出反射光线并标出反射角的大小；
(2)如图乙，为了使轻质杠杆AOB在图示位置静止，请你画出在B点所施加的最小动力F的示意图，并标出F的力臂L；
(3)如图丙，放有条形磁体的小车静止在水平地面上，闭合开关S，小车向左运动，请在图中括号里标明电源左端的极性和电磁铁右端的磁极；
(4)如图丁，电路中A、B、C、D是四个接线柱。请用笔画线代替导线连接相应的接线柱，使灯L1、L2并联，要求：连线横平竖直，规范画出完整电路图。
【答案】(1)
(2)
(3)
(4)
【详解】（1）首先做出法线，根据反射角等于入射角，在法线的右侧画出反射光线；由于入射光线与镜面的夹角是30°，所以入射角为90°-30° =60°，作图如下：
（2）在杠杆阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最大；由图可知，当OB为动力臂时，动力臂是最大，动力是最小；为了是杠杆处于平衡状态，动力的方向垂直于OB斜向下，如图所示：
（3）条形磁铁的右端为N极，闭合开关S，小车向左运动，根据同名磁极相互排斥可知，螺线管的左端为N极，右端为S极，根据安培定则可知，丙图中，电流从左端流入，所以电源的右端为正极，电源的左端为负极，作图如下：
（4）由图可知，灯泡L1的左端和L2的右端连接后接到了电源的极，所以要组成并联电路，L1的右端和L2的左端需连接到一起与电源正极相连，故接线柱C与D连接，接线柱B与D连接，如下图：
59．（2024·广东清远·二模）在图中，请在方框内画出电路实物图对应的电路图。
【答案】
【详解】由实物图可知，两灯并联，开关S1控制L1，开关S2在干路中，控制整个电路，由此画出电路图如图所示：
60．（20-21九年级上·四川成都·期中）如图所示电路，请在口中填入适当的电压表或电流表符号，使得开关S闭合后，两盏灯都能正常工作。
【答案】
【详解】由电路图知，两个电表都是电流表，则电路短路，两个都是电压表，则电路断路，左边为电流表，右边为电压表，则两灯并联在电路中，电流表测干路的电流，作图如下：
五、实验题
61．（2024·江苏苏州·中考真题）探究串联电路中电流的特点
（1）猜想：由于用电器耗电，电流流过用电器会减小；
（2）按图甲接好电路，闭合开关后发现灯不亮，为了找出原因，将电压表接在A、B两点间，闭合开关发现电压表有示数，说明有可能存在 故障；
（3）排除故障后，用电流表测出A点电流，如图乙所示，则 A，再测出B点电流，得到A、B两点电流相等。更换不同规格的灯泡，重复上述实验，都得到相同结论．由此判断猜想是 的；
（4）为进一步得出两个灯串联时电流的规律，小明按图丙连接电路，测量A、B、C三点的电流，得出；小华认为不需要再测量，在（3）结论的基础上，通过推理也可以得出相同结论，请写出小华的推理过程： 。
【答案】 L1​断路 0.3 错误 因为，，所以
【详解】（2）[1]电压表有示数说明电压表与电源是连通的，灯不亮说明电路断路，即电压表并联的部分断路，即L1​断路。
（3）[2]电流表量程为0～0.6A，分度值为0.02A，示数为0.3A，即IA​=0.3A。
[3]串联电路中电流处处相等，故猜想：由于用电器耗电，电流流过用电器会减小是错误的。
（4）[4]串联电路中电流处处相等，由（3）结论可知，IA​=IB​，又因为串联电路中电流处处相等，所以IB​=IC​，所以
IA​=IB​=IC​
62．（2023·江苏徐州·中考真题）如图甲所示，小明在做“比较两个灯泡的亮暗”的实验时，将A、B两个阻值不等的白炽灯泡，分别串联和并联在电路中。

（1）将两个灯泡串联在电路中，目的是控制电路中的 不变，比较灯泡的亮暗与 的关系。
（2）闭合开关前，应将滑动变阻器的滑片P置于 端。
（3）串联时，灯泡B两端的电压如图乙所示，为 V。
（4）将两个灯泡并联在电路中时，小明在表格中记录的电流值有错误，请你帮他指出来： 。
【答案】 电流 电压 右 1.2 灯泡A的电流大于了B的电流
【详解】（1）[1][2]将两个灯泡串联在电路中，由串联电路电流处处相等可知，目的是控制电路中的电流不变，比较灯泡的亮暗与电压的关系。
（2）[3]闭合开关前，应将滑动变阻器的滑片 P置于右端，使滑动变阻器接入电路的电阻最大。
（3）[4]由图乙可知，电压表的量程是0～3V ，分度值为0.1V，此时的示数为1.2V。
（4）[5]由可得，两灯串联时，电流相同，由灯泡A较亮，灯泡B较暗可知，灯泡A的实际功率大于灯泡B的实际功率，由可得，灯泡A两端的电压大于灯泡B两端的电压，说明灯泡A的电阻大于灯泡B的电阻；两灯并联时，电压相等，由可知，通过灯泡A的电流应小于通过灯泡B的电流。
63．（2024·江苏徐州·中考真题）如图所示，小明用铅笔芯做滑动变阻器，设计并制作一个模拟的调光灯，器材有：电池（电压为3V）、小灯泡（2.5V 0.3A）、铅笔芯、金属回形针、开关、导线、电压表。
(1)铅笔芯和小灯泡的连接方式是 联；
(2)闭合开关，回形针向左移，小灯泡亮度变 ；
(3)把电压表和小灯泡并联，调节回形针的位置，当电压表的示数为 V时，在铅笔芯上标记此时回形针的位置，为了安全使用调光灯，回形针向左调节不能超过此位置；
(4)甲、乙两根铅笔芯的长度都是17.5cm，甲的电阻为20Ω，乙的电阻为10Ω，调节效果可以从两个方面评价：一是小灯泡亮度的变化范围；二是调节的精度，回形针移动一定距离时，电阻变化越小调节精度越高，则铅笔芯甲和乙相比（ ）
A．调节范围大，调节精度高B．调节范围大，调节精度低
C．调节范围小，调节精度高D．调节范围小，调节精度低
【答案】(1)串
(2)亮
(3)2.5
(4)B
【详解】（1）用铅笔芯做滑动变阻器，滑动变阻器应该与小灯泡串联连接在电路中。
（2）闭合开关，回形针向左移，接入电路中铅笔芯的电阻变小，根据串联电阻规律，总电阻变小，根据欧姆定律，电源电压不变，总电流变大，小灯泡亮度变亮。
（3）为了安全使用调光灯，小灯泡两端的电压不能超过额定电压2.5V，把电压表和小灯泡并联，电压表测量小灯泡的电压，所以，电压表示数为额定电压，即2.5V时，在铅笔芯上标记此时回形针的位置，根据串联电路分压规律，铅笔芯最小的电阻为此标记回形针的位置，回形针向左调节，接入电路铅笔芯长度变短，电阻变小，分得电压会变小，小灯泡分得电压会变大，所以，回形针向左调节不能超过此位置。
（4）甲、乙两根铅笔芯的长度都是17.5cm，甲的电阻为20Ω，乙的电阻为10Ω，甲的电阻比乙的电阻大，因此甲电阻串联在电路中电阻阻值变化范围大，对应小灯泡亮度的变化范围大；回形针移动一定距离时，电阻变化越小调节精度越高，假设甲乙移动长度为l，甲电阻变化为
乙电阻变化为
乙电阻变化小，乙电阻的精度更高；则铅笔芯甲和乙相比，调节范围大，调节精度低，故B符合题意，ACD不符合题意。
故选B。
六、科普阅读题
64．（2024·江苏淮安·中考真题）阅读短文，回答问题。
常温超导
1911年，荷兰物理学家昂内斯发现，水银的电阻率（表示单位长度单位横截面积的某种材料的电阻）并不像预料的那样随温度降低逐渐减小，而是当温度降到附近时，电阻率突然减小到无法测量，后来他又发现许多金属和合金都具有与水银相似的低温下失去电阻的特性，这种现象叫作超导现象。这种超导现象一直需要在超低温下才能观察到。
2020年10月14日，罗切斯特大学研究人员首次在高达的温度下，观察到常温超导现象，但这次研究人员创造的常温超导材料，也存在严重的限制，他们观察到的超导现象，是在2670亿帕的压强下实现的，这是和地心处压强相当的超高压条件。
如果把超导材料应用于实际，会给人类带来很大的好处。在发电厂发电、输送电能等方面若能采用超导材料，就可以大大降低由于电阻引起的电能损耗。
(1)通过本文的描述，“电阻率”是描述材料 （填“导电性能”或“导热性能”）的物理量；
(2)当温度降到时，水银的内能 （填“等于”或“不等于”）零；
(3)设想一下，如果“常温常压超导”进入工业化，请你列举一个应用实例： 。
【答案】(1)导电性能
(2)不等于
(3)见解析
【详解】（1）电阻率表示单位长度单位横截面积的某种材料的电阻，所以“电阻率”是描述材料的导电性能的物理量。
（2）当温度降到时，水银内部的分子仍然在不停地做无规则运动，所以具有内能。
（3）如果“常温常压超导”进入工业化，手机、电脑等设备就不会存在发热问题。电压表接入位置
a、d
a、b
b、c
c、d
a、c
电压表示数/V
6
0
6
0
6
灯泡
串联
并联
电压/V
亮暗
电流/A
亮暗
A
1.8
较亮
0.6
B
较暗
0.4
