【结合生活实际】

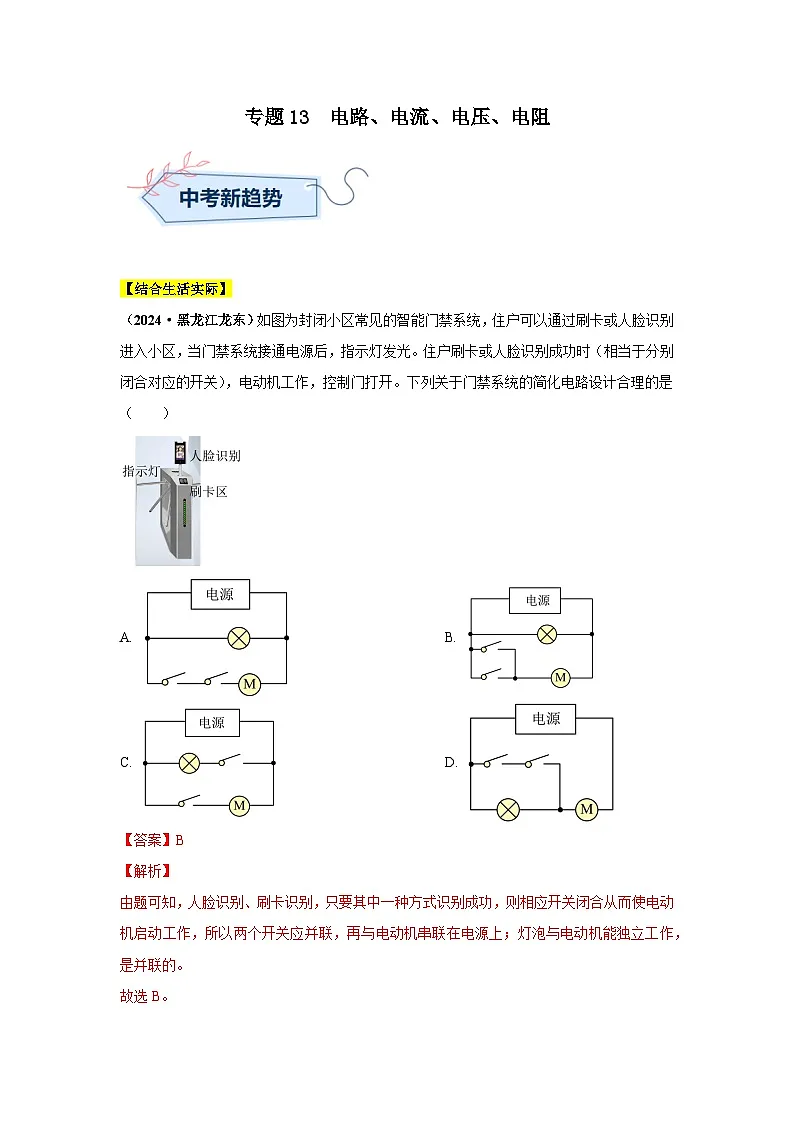

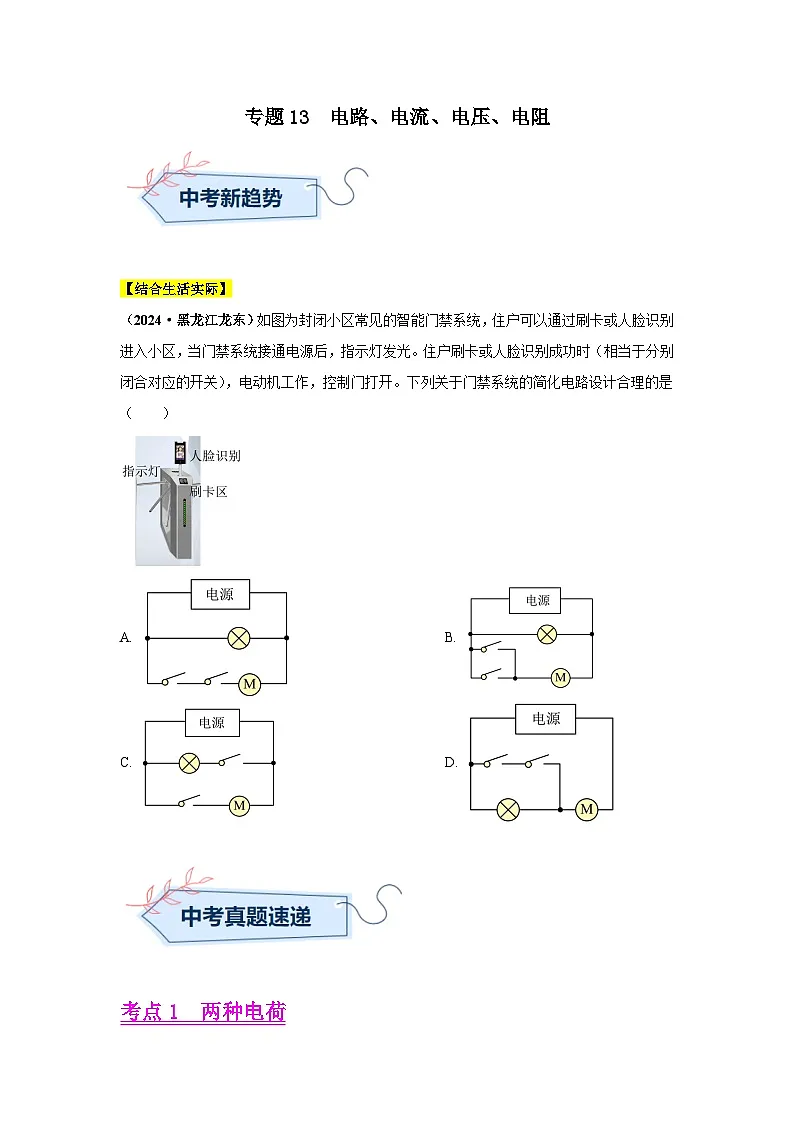

（2024·黑龙江龙东）如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区，当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（ ）
A. B.
C. D.
【答案】B
【解析】
由题可知，人脸识别、刷卡识别，只要其中一种方式识别成功，则相应开关闭合从而使电动机启动工作，所以两个开关应并联，再与电动机串联在电源上；灯泡与电动机能独立工作，是并联的。
故选B。
考点1 两种电荷

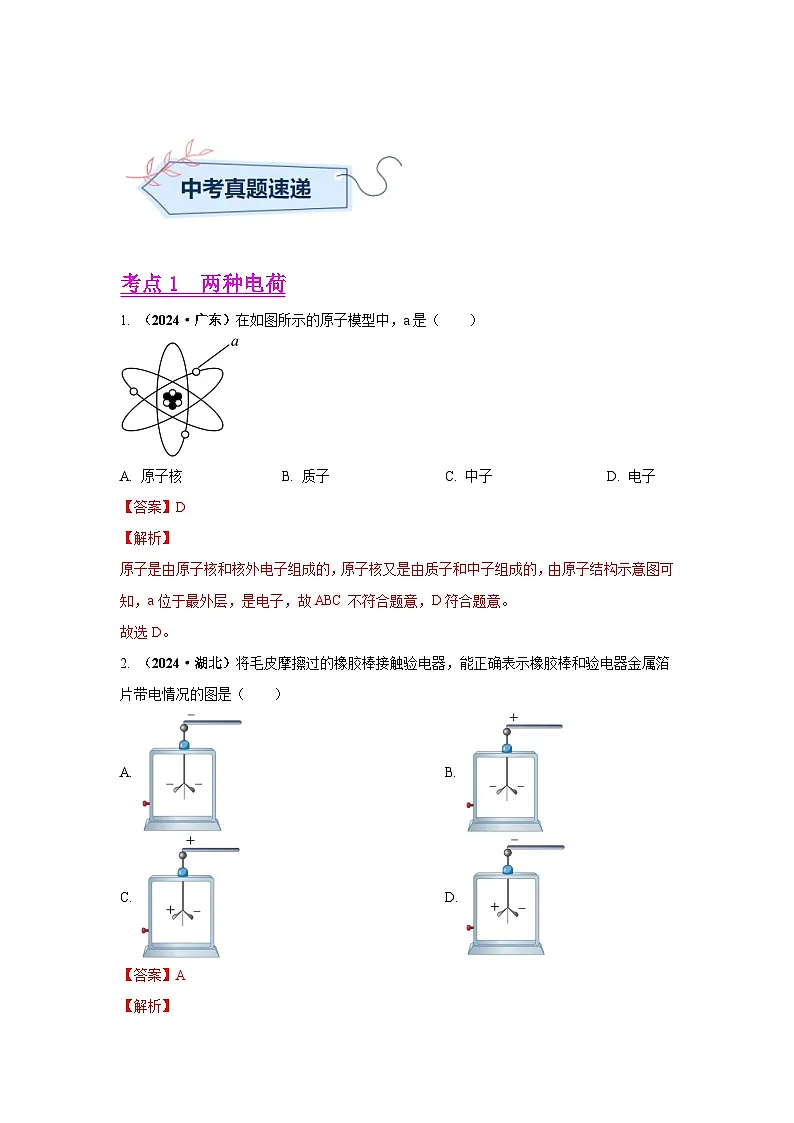

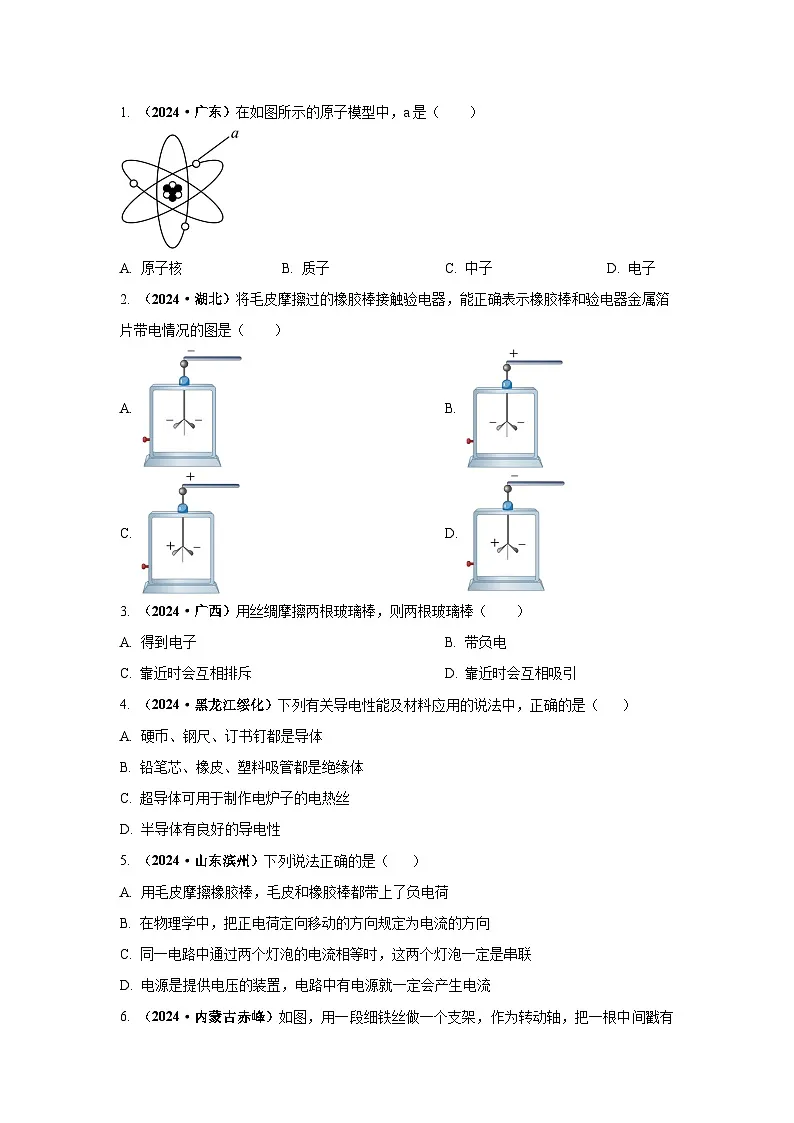

1. （2024·广东）在如图所示的原子模型中，a是（ ）
A. 原子核B. 质子C. 中子D. 电子
【答案】D
【解析】
原子是由原子核和核外电子组成的，原子核又是由质子和中子组成的，由原子结构示意图可知，a位于最外层，是电子，故ABC不符合题意，D符合题意。
故选D。
2. （2024·湖北）将毛皮摩擦过的橡胶棒接触验电器，能正确表示橡胶棒和验电器金属箔片带电情况的图是（ ）
A. B.
C. D.
【答案】A
【解析】

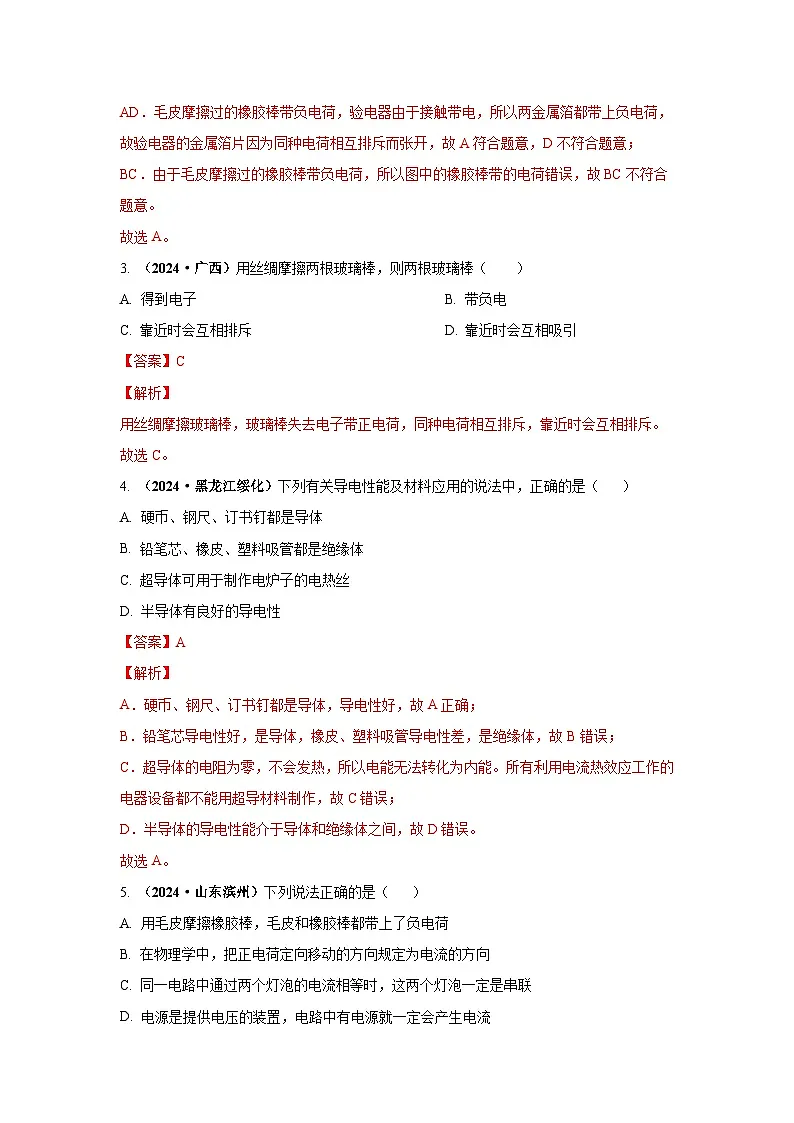

AD．毛皮摩擦过的橡胶棒带负电荷，验电器由于接触带电，所以两金属箔都带上负电荷，故验电器的金属箔片因为同种电荷相互排斥而张开，故A符合题意，D不符合题意；
BC．由于毛皮摩擦过的橡胶棒带负电荷，所以图中的橡胶棒带的电荷错误，故BC不符合题意。
故选A。
3. （2024·广西）用丝绸摩擦两根玻璃棒，则两根玻璃棒（ ）
A. 得到电子B. 带负电
C. 靠近时会互相排斥D. 靠近时会互相吸引
【答案】C
【解析】
用丝绸摩擦玻璃棒，玻璃棒失去电子带正电荷，同种电荷相互排斥，靠近时会互相排斥。
故选C。
4. （2024·黑龙江绥化）下列有关导电性能及材料应用的说法中，正确的是（ ）
A. 硬币、钢尺、订书钉都是导体
B. 铅笔芯、橡皮、塑料吸管都是绝缘体
C. 超导体可用于制作电炉子的电热丝
D. 半导体有良好的导电性
【答案】A
【解析】
A．硬币、钢尺、订书钉都是导体，导电性好，故A正确；
B．铅笔芯导电性好，是导体，橡皮、塑料吸管导电性差，是绝缘体，故B错误；
C．超导体的电阻为零，不会发热，所以电能无法转化为内能。所有利用电流热效应工作的电器设备都不能用超导材料制作，故C错误；
D．半导体的导电性能介于导体和绝缘体之间，故D错误。
故选A。
5. （2024·山东滨州）下列说法正确的是（ ）
A. 用毛皮摩擦橡胶棒，毛皮和橡胶棒都带上了负电荷
B. 在物理学中，把正电荷定向移动的方向规定为电流的方向
C. 同一电路中通过两个灯泡的电流相等时，这两个灯泡一定是串联
D. 电源是提供电压的装置，电路中有电源就一定会产生电流
【答案】B
【解析】
A．用毛皮摩擦橡胶棒，橡胶棒得到电子带负电，毛皮失去电子带正电，故A错误；
B．在物理学中，把正电荷定向移动的方向规定为电流的方向，电流的方向与电子的方向相反，故B正确；
C．两个灯泡规格相同时，若并联，也会电流相同，故C错误；
D．电源是提供电压的装置，电路中有电源且为通路时才会产生电流，故D错误。
故选B。

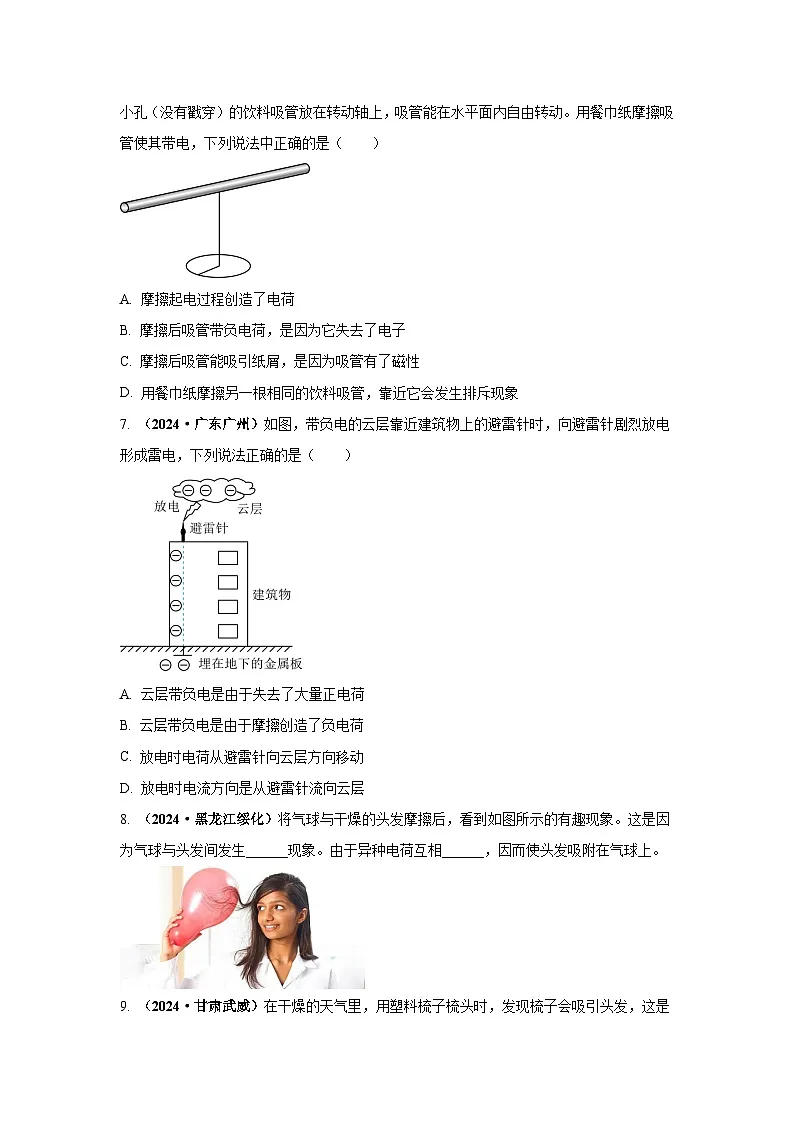

6. （2024·内蒙古赤峰）如图，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电，下列说法中正确的是（ ）
A. 摩擦起电过程创造了电荷
B. 摩擦后吸管带负电荷，是因为它失去了电子
C. 摩擦后吸管能吸引纸屑，是因为吸管有了磁性
D. 用餐巾纸摩擦另一根相同的饮料吸管，靠近它会发生排斥现象
【答案】D
【解析】
A．摩擦起电的实质是电子的转移，不是创造了电荷，故A错误；
B．摩擦后吸管带负电荷，是因为它得到了电子，故B错误；
C．摩擦后吸管能吸引纸屑，是因为带电体具有吸引轻小物体的性质，故C错误；
D．用餐巾纸摩擦另一根相同的饮料吸管，两根吸管带同种电荷，靠近时相互排斥，故D正确。
故选D。
7. （2024·广东广州）如图，带负电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电形成雷电，下列说法正确的是（ ）
A. 云层带负电是由于失去了大量正电荷
B. 云层带负电是由于摩擦创造了负电荷
C. 放电时电荷从避雷针向云层方向移动
D. 放电时电流方向是从避雷针流向云层
【答案】D
【解析】
AB．云层带负电是由于云层与空气摩擦而带电的，在摩擦的过程中云层得到电子而带负电，摩擦起电的实质是电子从一个物体转移到另一个物体，并没有创造电荷，故AB错误；
CD．物理学中规定正电荷定向移动的方向为电流方向，负电荷定向移动的方向与电流的方向相反。放电时，负电荷从云层流向避雷针，电流方向是从避雷针流向云层，故C错误，D正确。
故选D。
8. （2024·黑龙江绥化）将气球与干燥的头发摩擦后，看到如图所示的有趣现象。这是因为气球与头发间发生______现象。由于异种电荷互相______，因而使头发吸附在气球上。
【答案】 ①. 摩擦起电 ②. 吸引
【解析】
[1][2] 将气球与干燥的头发摩擦后，发生摩擦起电现象，一个失去电子带正电，一个得到电子带负电，气球与头发间因带异种电荷相互吸引，因而使头发吸附在气球上。
9. （2024·甘肃武威）在干燥的天气里，用塑料梳子梳头时，发现梳子会吸引头发，这是因为梳子与头发摩擦带了___________；越梳头发越蓬松，这是因为___________。
【答案】 ①. 异种电荷 ②. 同种电荷相互排斥
【解析】
[1]用塑料梳子梳头时，发现梳子会吸引头发，是因为异种电荷相互吸引，梳子与头发摩擦而带上了异种电荷电而相互吸引。
[2]用塑料梳子梳头，发现越梳头发越蓬松，是因为头发带上同种电荷，同种电荷相互排斥的结果。
10. （2024·陕西A卷）同学们以“厨房中的物理”为主题开展了科学实践活动。如图-1，是用金属螺钉、锡箔纸和饮料瓶制作的一个验电器，其工作原理是________。如图-2，太阳光通过装满水的三棱柱形透明牙签盒时发生折射，在牙签盒后面形成一条彩色光带，这种现象叫做光的________。如图-3，用细绳将不锈钢勺子悬挂起来，使其静止在水平位置，则勺子悬挂点________（选填“左”或“右”）侧的质量较大一些。
【答案】 ①. 同种电荷相互排斥 ②. 光的色散 ③. 右
【解析】
[1]同种电荷相互排斥，异种电荷相互吸引，图-1中，用金属螺钉、锡箔纸和饮料瓶制作的一个验电器，其工作原理是同种电荷相互排斥。
[2]太阳光通过三棱镜被分解成各种色光的现象叫光的色散现象。如图-2，太阳光通过装满水的三棱柱形透明牙签盒时发生折射，在牙签盒后面形成一条彩色光带，这种现象叫做光的色散。
[3]如图-3，用细绳将不锈钢勺子悬挂起来，使其静止在水平位置，则勺子悬挂点为支点，悬挂点左侧部分的力臂大于悬挂点右侧部分的力臂，根据杠杆的平衡条件，勺子悬挂点右侧部分的重力较大，故勺子悬挂点右侧的质量较大一些。
考点2 电流、电路
11. （2024·广西）下图是水果电池和发光二极管（）组成的电路。下列电路图与其对应的是（ ）
A. B.
C. D.
【答案】D
【解析】
水果电池相当于电源，由图可知，电路中电池和发光二极管串联，故ABC不符合题意，D符合题意。
故选D。
考点3 串联和并联
12. （2024·天津）某兴趣小组要为居家老人设计一个“应急呼叫器”电路，要求：开关断开时，电灯和电铃均不工作；开关闭合时，灯亮铃响，即使电灯因断路不亮，电铃仍可工作。如图所示的电路中，符合设计要求的是（ ）
A. B.
C. D.
【答案】C
【解析】
开关断开时，电灯和电铃均不工作，说明开关设在干路上控制所有用电器；开关闭合时，灯亮铃响，即使电灯因断路不亮，电铃仍可工作，说明电灯和电铃并联，工作不相互影响。如图所示的电路中，符合设计要求的是C。
故选C。
13. （2024·江苏无锡）电冰箱冷藏室中的照明灯L由门控开关控制，压缩机（电动机）由温控开关控制，要求照明灯和压缩机既能单独工作又能同时工作，下列电路中符合上述特点的是（ ）
A. B.
C. D.
【答案】A
【解析】
由题意可知，电动机和灯泡并联，各个支路各有一个开关。
A．图中灯泡和电动机并联，开关S1控制灯泡，开关S2控制电动机，故A符合题意；
B．图中灯泡和电动机并联，开关S1在干路中，只闭合开关S2，电动机不工作，故B不符合题意；
CD．图中灯泡和电动机串联，只有两个开关都闭合时，电动机和灯泡都工作，故CD不符合题意。
故选A。
14. （2024·甘肃武威）电吹风的主要工作元件是发热丝（）、电风扇（）及开关。闭合开关，电吹风即吹出风来；若同时还闭合，吹出热风；若只闭合，不吹风也不发热。请根据要求用笔划线代替导线，完成电路设计。
【答案】
【解析】
由于闭合开关S1，电吹风即吹出风来，同时还闭合S2，吹出热风，则发热丝与电风扇并联；只闭合S2，不吹风也不发热，则开关S1在干路中，开关S2与发热丝串联在其中一条支路，如下图所示：
考点4 串并联电路中电流特点
15. （2024·山东滨州）如图所示，电源电压为3V，闭合开关后，电流表的示数为0.6A，电流表的示数为0.2A，则通过灯泡的电流为______A，灯泡的阻值为______Ω。
【答案】 ①. 0.4 ②. 15
【解析】
[1][2]分析电路可知，、并联，电流表测干路电流，电流表测电流。根据并联电流规律可知通过灯泡的电流为
并联电路中各支路电压均等于电源电压，则灯泡的阻值为
16. （2024·黑龙江绥化）如图甲是“探究并联电路的电流规律”实验装置。
（1）连接电路时应__________开关；
（2）如图甲，电流表测量的是灯泡__________的电流，实验中和应该选择规格__________（选填“相同”或“不同”）的灯泡；
（3）完成实验后，利用已有器材又找来电压表“探究串联电路的电压规律”，设计了图乙所示电路。闭合开关，发现灯均不亮，电压表示数接近电源电压，故障原因可能是__________；（写出一种即可）
（4）排除故障后，选择合适的器材多次实验并记录数据，如图丙所示，由此可得出率联电路的电压规律：__________。（用U、、写表达式即可）
【答案】 ①. 断开 ②. ③. 不同 ④. 灯泡断路（灯丝断了或灯泡接线柱接触不良） ⑤.
【解析】
（1）[1]连接电路时，为了保护电路，开关应断开。
（2）[2]图甲中，两灯并联在电路中，电流表与灯L1串联在同一支路，测量灯L1电流。
[3]为了避免实验的偶然性，实验中应选择规格不同的灯泡进行实验。
（3）[4]图乙中，两灯串联连接，电压表测灯L1两端的电压，闭合开关，两灯都不亮，可能是电路出现了断路，电压表示数接近电源电压，电压表测量电源电压，则其并联部分断路了，所以故障原因是灯L1断路了。
（4）[5]由表格数据知，每组对应的数据都有：L1两端的电压与L2两端的电压之和等于L1、L2两端总电压，所以有
U=U1+U2
考点5 串并联电路中电压特点
17.（2024·陕西A卷） 如图，电源电压不变。闭合开关和，小灯泡和均正常发光，电流表有示数。下列分析正确的是（ ）
A. 小灯泡和串联
B. 若断开开关，电流表示数会变小
C. 若小灯泡比亮，原因是小灯泡两端的电压比两端的电压大
D. 若只闭合开关，电路中只有小灯泡发光
【答案】B
【解析】
A．根据实物图可知，电流有两条路径回到电源负极，可知小灯泡和并联，故A错误；
B．根据实物图可知，由于小灯泡和并联，电流表测干路的电流，若断开开关，小灯泡所在的这条支路的电流为0，则电流表示数会变小，故B正确；
C．根据实物图可知，小灯泡和并联，所以小灯泡和两端的电压相等，故C错误；
D．根据实物图可知，开关S控制小灯泡所在的支路，所以只闭合开关，电路中只有小灯泡发光，故D错误。
故选B。
18. （2024·广东）探究串联电路中电压的规律；
（1）根据图甲所示的电路图，用笔画线代替导线将图乙所示电路连接完整；________
（2）连接电路时，开关应处于___________状态，正确连接电路后，闭合开关，若灯断路，则两端___________（选填“有”或“无”）电压；
（3）用电压表分别测出电压和。其中测时，电压表的示数如图丙所示，示数为___________V。接着更换不同规格的灯泡并多次实验，数据记录见表；
①分析表中数据，得到初步结论：串联电路两端的总电压等于各部分电路两端电压___________；
②为使结论更具普遍性，小明将灯泡换成其他类型用电器并多次实验。此外，还可以___________。
【答案】 ①. ②. 断开 ③. 无 ④. 1.20 ⑤. 之和 ⑥. 更换电压不同的电源多次实验
【解析】
（1）[1]如图所示，电流从电池的正极出发，经过开关、灯泡L1、灯泡L2、回到负极，故用一个导线将灯泡L2的右端接线柱和灯泡L1左端接线柱相连，故电路图如图所示：
（2）[2][3]为了保护电路，开关需要断开；闭合开关，若灯断路，则没有电流灯泡L1，则两端无电压。
（3）[4]电压表的示数如图丙所示，选择小量程，分度值为0.1V，故读数为1.20V。
①[5]分析表格中的数据可知，
故结论为串联电路两端的总电压等于各部分电路两端电压之和。
②[6]为使结论更具普遍性，小明将灯泡换成其他类型用电器并多次实验。此外，还可以更换电压不同的电源多次实验，避免偶然性。
考点6 电阻
19. （2024·广西）如图所示的电路元件是（ ）
A. 电阻B. 电池C. 开关D. 灯泡
【答案】A
【解析】
由图可知，上面有不同颜色的环形条纹，电路元件为电阻。故A符合题意，BCD不符合题意。
故选A。
20. （2024·天津）如图所示的铝芯电缆是一种输电导线。在某村输电线路改造工程中，更换的铝芯电缆比旧铝芯电缆电阻更小，主要是因为新电缆的（ ）
A. 铝芯更细B. 铝芯更粗C. 绝缘皮更薄D. 绝缘皮更厚
【答案】B
【解析】
更换的铝芯电缆比旧铝芯电缆电阻更小，材料相同、长度相同，电阻变小，横截面积一定变大，即新电缆的铝芯更粗。
故选B
21. （2024·广西）关于超导材料，下列说法正确的是（ ）
A. 是绝缘体材料B. 是半导体材料
C. 常温常压下电阻为零D. 用来输电可减少电能损耗
【答案】D
【解析】
ABC．现今超导材料需要在很低的温度才能实现超导，超导材料是一种电阻为零的材料，不是绝缘体，也不是半导体，故ABC错误；
D．超导体电阻为零，电能不会转化为内能，能够减少电能在传输过程中的消耗，故D正确。
故选D。
考点7 变阻器
22. （2024·广东）小明设计了一盏能调节亮度的台灯。下列符合要求的电路图是（ ）
A. B.
C. D.
【答案】C
【解析】
A．由A图可知是只有台灯一个用电器的简单电路，台灯不能调节亮度，故A不符合题意；
B．由B图可知台灯与定值电阻并联在电路在，并联电路的用电器工作时互不影响，故B不符合题意；
C．由C图可知台灯与滑动变阻器串联在电路中，调节滑动变阻器可以调节台灯的亮度，故C符合题意；
D．由D图可知台灯与滑动变阻器并联在电路中，并联电路的用电器工作时互不影响，调节滑动变阻器不可以调节台灯的亮度，故D不符合题意。
故选 C。
23. （2024·吉林）某调光台灯简化电路图如图所示，电源电压保持不变。为使台灯变亮，滑片应向_____________端移动。台灯工作一段时间后，发现无论怎样调节滑片，台灯一直很亮且亮度不变，电路发生故障可能是滑动变阻器_____________。
【答案】 ①. 左##A端 ②. 短路
【解析】
[1]为使台灯变亮，要增大电路中的电流，电源电压不变，由欧姆定律可知应减小电路中的电阻，由图可知滑片往左端（或A端）移动可减小接入电路的阻值。
[2]台灯工作一段时间后，发现无论怎样调节滑片，台灯一直很亮且亮度不变，说明滑动变阻器不能改变接入阻值大小，故电路发生的故障可能为滑动变阻器短路。实验次数
两端
电压
两端
电压
、两端
总电压U/V
1
1.3
1.5
28
2
1.2
1.2
2.8
3
1.1
1.1
2.8
实验次序
电压/V
电压/V
电压/V
1
1.7
29
2
1.3
1.6
2.9
3
1.1
1.8
2.9
