4.1.2 相交直线所成的角 课件-2025-2026学年数学湘教版（2024）七年级下册教学课件

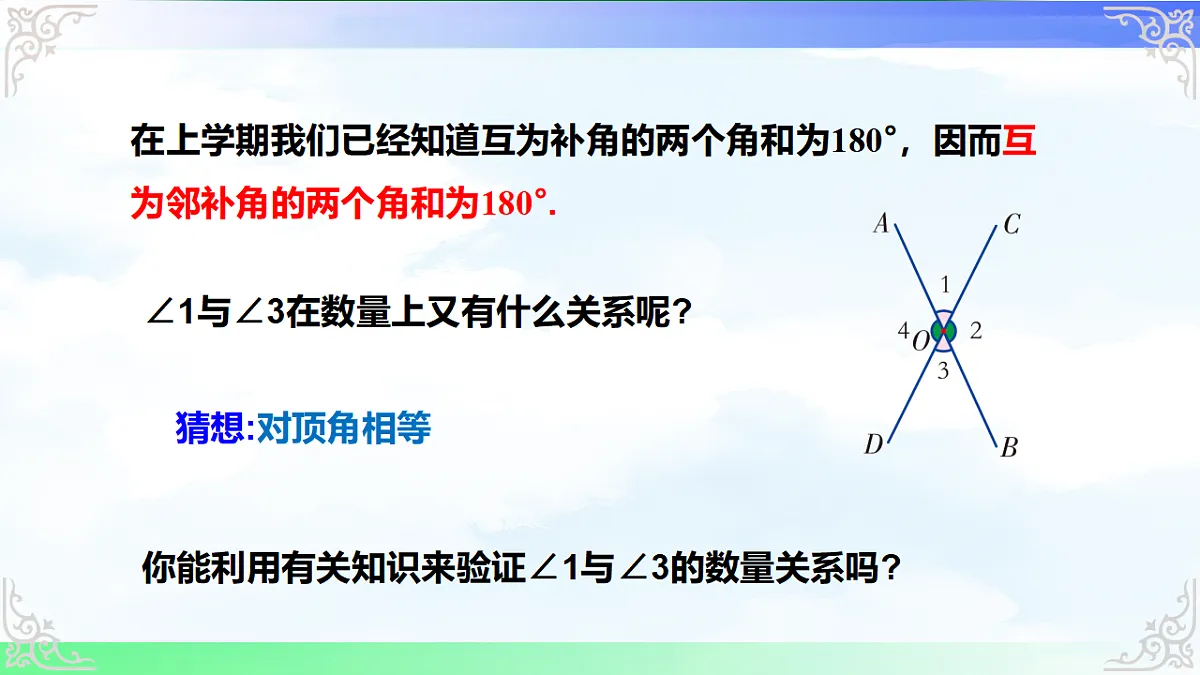

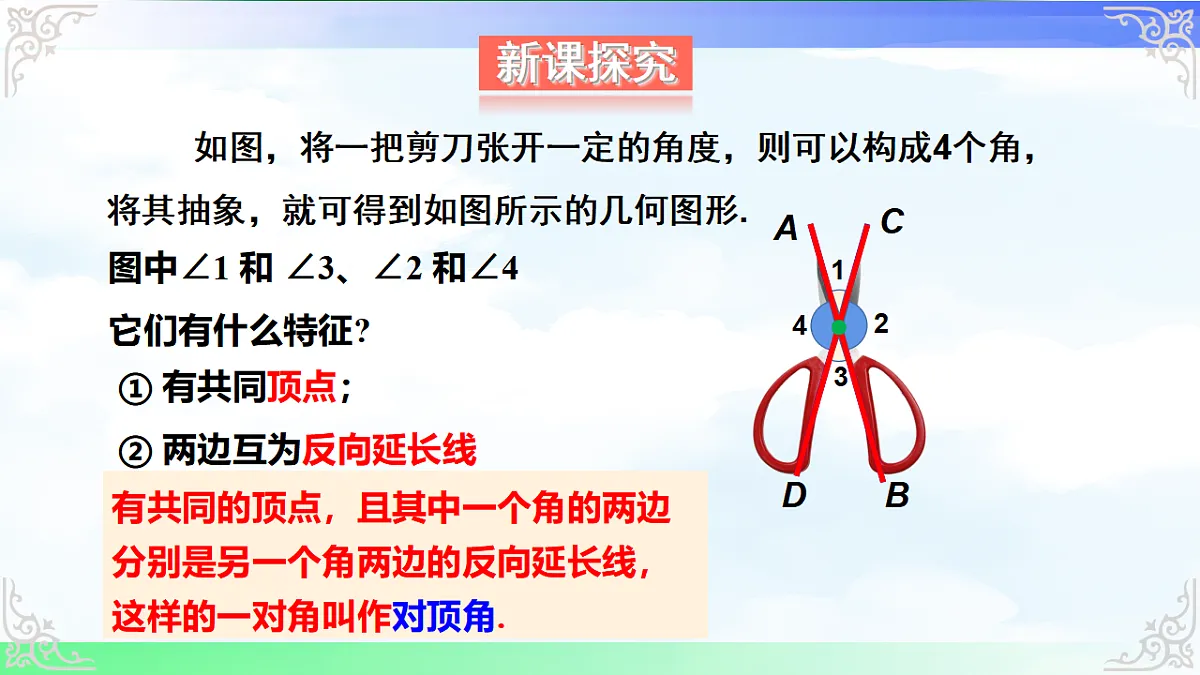

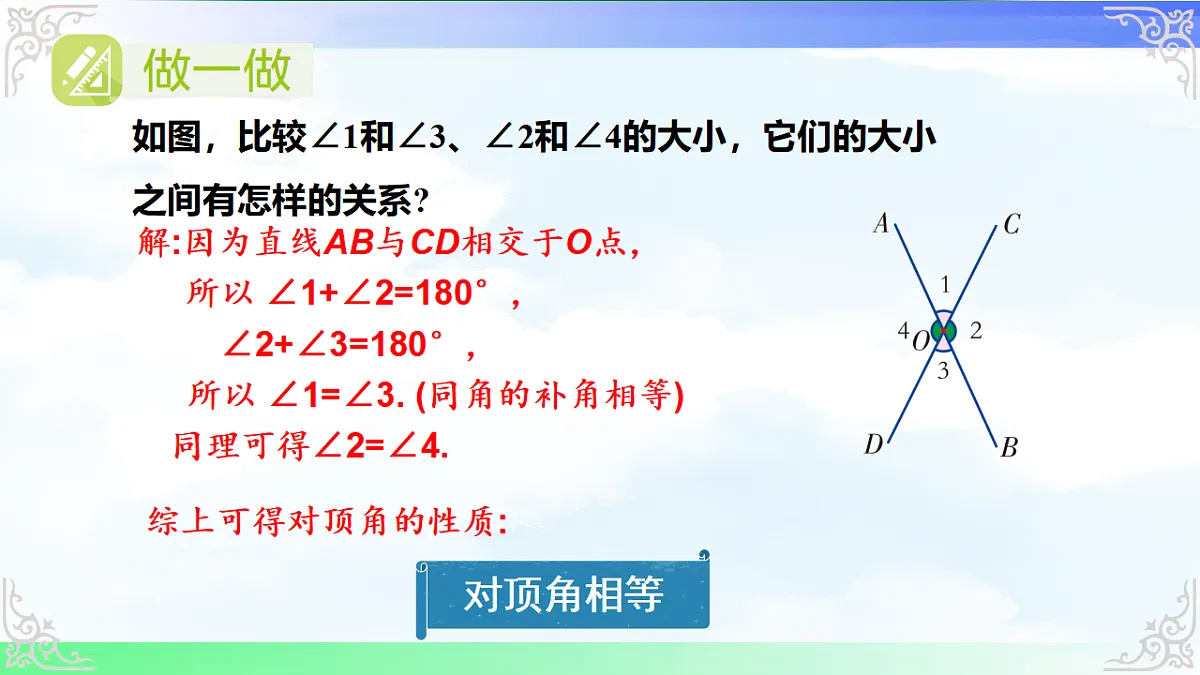

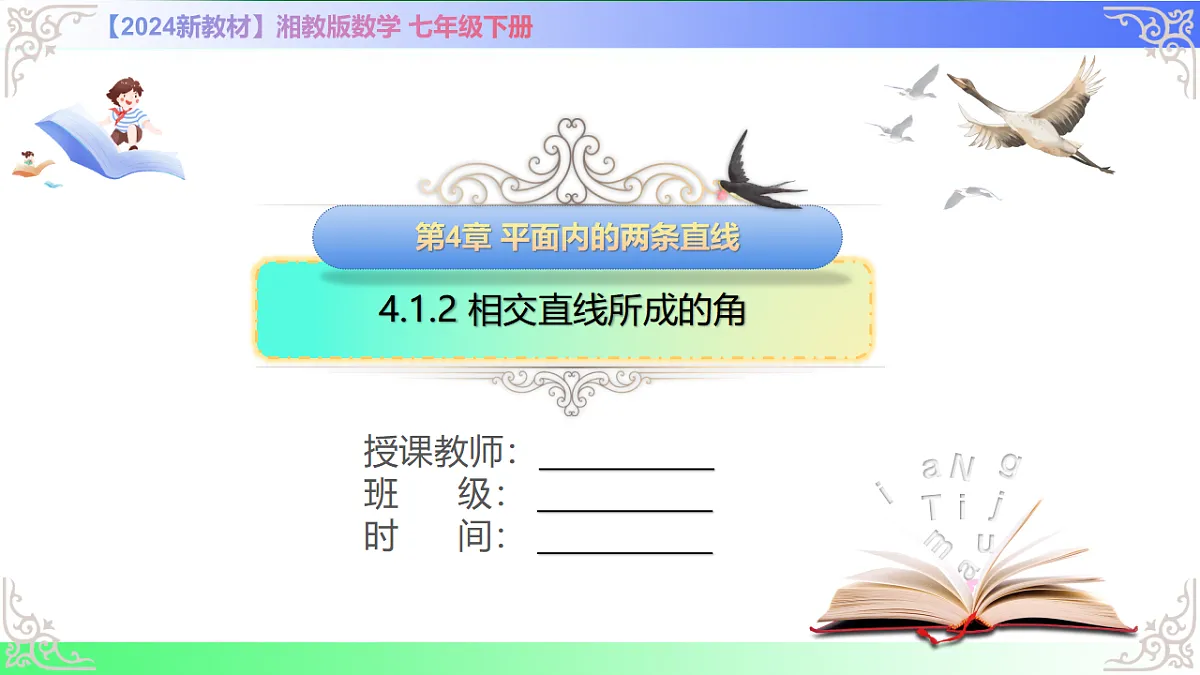

第 1 页：标题页课题：4.1.2 相交直线所成的角副标题：认识对顶角与邻补角，掌握其性质与计算核心目标：理解对顶角、邻补角的定义，掌握对顶角相等的性质，能准确识别和计算相交直线所成的角第 2 页：情境引入・感知相交直线的角生活中的相交直线实例（配图展示）建筑类：十字路口的两条道路、窗户框架的横竖边交点、斜拉桥的钢索交点工具类：直尺与三角板的相交边、剪刀的两片刀刃交点日常类：折叠纸张形成的交线、交叉放置的筷子观察提问：两条直线相交时，会形成几个角？这些角之间有什么位置关系和数量关系？第 3 页：概念讲解・对顶角与邻补角相交直线形成的角（结合图示：直线\(AB\)与直线\(CD\)相交于点\(O\)，形成\(\angle 1\)、\(\angle 2\)、\(\angle 3\)、\(\angle 4\)）共形成 4 个角，且 4 个角的和为\(360^\circ\)（平角为\(180^\circ\)，两个平角和为\(360^\circ\)）邻补角定义两条直线相交时，具有一条公共边，且另一边互为反向延长线的两个角，叫做邻补角。示例：\(\angle 1\)与\(\angle 2\)（公共边为\(OB\)，\(OA\)与\(OC\)互为反向延长线）、\(\angle 2\)与\(\angle 3\)、\(\angle 3\)与\(\angle 4\)、\(\angle 4\)与\(\angle 1\)性质：邻补角的和为\(180^\circ\)（互为补角）对顶角定义两条直线相交时，有公共顶点，且两边互为反向延长线的两个角，叫做对顶角。示例：\(\angle 1\)与\(\angle 3\)（公共顶点为\(O\)，\(OA\)与\(OC\)、\(OB\)与\(OD\)分别互为反向延长线）、\(\angle 2\)与\(\angle 4\)特征：对顶角是成对出现的，且没有公共边第 4 页：性质探究・对顶角相等推理证明对顶角相等（结合图示\(\angle 1\)与\(\angle 3\)）已知：直线\(AB\)与\(CD\)相交于点\(O\)求证：\(\angle 1 = \angle 3\)证明：∵ \(\angle 1\)与\(\angle 2\)是邻补角，∴ \(\angle 1 + \angle 2 = 180^\circ\)（邻补角性质）∵ \(\angle 3\)与\(\angle 2\)是邻补角，∴ \(\angle 3 + \angle 2 = 180^\circ\)（邻补角性质）∴ \(\angle 1 + \angle 2 = \angle 3 + \angle 2\)（等量代换）∴ \(\angle 1 = \angle 3\)（等式性质，两边同时减去\(\angle 2\)）结论：对顶角相等（这是相交直线所成角的核心性质，可直接用于角的计算）第 5 页：例题讲解・角的识别与计算例 1：如图，直线\(a\)与直线\(b\)相交于点\(O\)，已知\(\angle 1 = 50^\circ\)，求\(\angle 2\)、\(\angle 3\)、\(\angle 4\)的度数。解：识别角的关系：\(\angle 1\)与\(\angle 2\)是邻补角，\(\angle 1\)与\(\angle 3\)是对顶角，\(\angle 2\)与\(\angle 4\)是对顶角计算角度：\(\angle 2 = 180^\circ - \angle 1 = 180^\circ - 50^\circ = 130^\circ\)（邻补角和为\(180^\circ\)）\(\angle 3 = \angle 1 = 50^\circ\)（对顶角相等）\(\angle 4 = \angle 2 = 130^\circ\)（对顶角相等）答案：\(\angle 2 = 130^\circ\)，\(\angle 3 = 50^\circ\)，\(\angle 4 = 130^\circ\)例 2：如图，直线\(AB\)、\(CD\)、\(EF\)相交于点\(O\)，若\(\angle AOE = 30^\circ\)，\(\angle BOD = 40^\circ\)，求\(\angle COF\)的度数。解：识别对顶角：\(\angle AOE\)与\(\angle BOF\)是对顶角，故\(\angle BOF = \angle AOE = 30^\circ\)（对顶角相等）\(\angle BOD\)与\(\angle AOC\)是对顶角，\(\angle COF\)与\(\angle DOE\)是对顶角分析平角关系：直线\(EF\)是平角，\(\angle EOF = 180^\circ\)，即\(\angle AOE + \angle AOC + \angle COF = 180^\circ\)但更简便：\(\angle DOF = \angle BOF + \angle BOD = 30^\circ + 40^\circ = 70^\circ\)又\(\angle COF + \angle DOF = 180^\circ\)（邻补角），故\(\angle COF = 180^\circ - 70^\circ = 110^\circ\)答案：\(\angle COF = 110^\circ\)第 6 页：分层练习・巩固应用基础题（识别与计算）（1）如图，直线\(AB\)与\(CD\)相交于点\(O\)，\(\angle AOC = 70^\circ\)，则\(\angle BOD = \)，\(\angle BOC = \)（答案：\(70^\circ\)，\(110^\circ\)）（2）判断：有公共顶点的两个角一定是对顶角（ ）（答案：×，需两边互为反向延长线）提升题（多线相交）直线\(AB\)、\(CD\)相交于点\(O\)，\(OE\)平分\(\angle AOC\)，若\(\angle AOE = 25^\circ\)，求\(\angle BOD\)的度数（提示：先求\(\angle AOC = 2\angle AOE = 50^\circ\)，再用对顶角相等得\(\angle BOD = 50^\circ\)）拓展题（实际应用）如图，一个破损的扇形零件，测得\(\angle AOB = 120^\circ\)，已知\(OA\)与\(OB\)的反向延长线分别是\(OC\)与\(OD\)，求\(\angle COD\)的度数（答案：\(120^\circ\)，利用对顶角相等）第 7 页：易错点总结・避坑指南常见易错点混淆对顶角与邻补角：误将有公共顶点的角当作对顶角（如\(\angle 1\)与\(\angle 2\)有公共顶点，但无反向延长线，不是对顶角）计算时忽略邻补角和为\(180^\circ\)：如已知\(\angle 1 = 60^\circ\)，错算邻补角为\(60^\circ\)（正确应为\(120^\circ\)）多线相交时漏找角的关系：如三条直线相交于一点，未准确识别对顶角（需明确哪两条直线形成的角是对顶角）避错技巧识别对顶角：抓住 “两边互为反向延长线”，可在图中延长角的两边验证计算角度：先标注已知角，再根据 “对顶角相等”“邻补角和为\(180^\circ\)” 逐步推导多线相交：聚焦两条直线的交点，逐一分析每对相交直线形成的角第 8 页：课堂小结・作业布置课堂小结2 个定义：邻补角（有公共边，另一边反向延长线）、对顶角（有公共顶点，两边反向延长线）1 个性质：对顶角相等（核心，用于角度计算）1 种方法：利用邻补角和为\(180^\circ\)、对顶角相等求解相交直线所成的角作业布置基础题：教材中 “相交直线所成的角” 练习题（共 6 题）提升题：如图，直线\(AB\)、\(CD\)相交于点\(O\)，\(\angle AOD = 3\angle BOD\)，求\(\angle AOC\)的度数（答案：\(135^\circ\)）实践题：观察生活中的相交直线（如十字路口），测量一组对顶角的度数，验证对顶角相等的性质【2024新教材】湘教版数学 七年级下册 授课教师： . 班 级： . 时 间： . 1.在同一平面内的两条直线有几种位置关系?2.经过直线外一点怎样画出这条直线的平行线? 3.如果两条直线都与第三条直线平行，那么这两条直线互相平行，即如果 a∥b，b∥c，那么 a∥c.图中∠1 和 ∠3、∠2 和∠4它们有什么特征? 如图，将一把剪刀张开一定的角度，则可以构成4个角， 将其抽象，就可得到如图所示的几何图形.有共同的顶点，且其中一个角的两边分别是另一个角两边的反向延长线，这样的一对角叫作对顶角.① 有共同顶点；② 两边互为反向延长线认一认（1）下列各图中，∠1与∠2是对顶角的是（ ）D解题策略 判断两个角是否为对顶角，首先看这两个角有没有共同的顶点，再看这两个角的两边是不是分别互为反向延长线.（2）如图所示，直AB、CD相交于O点，OE是射线，则∠1的对顶角是_______，∠4的对顶角是_______ .∠AOD∠3在上学期我们已经知道互为补角的两个角和为180°，因而互为邻补角的两个角和为180°.∠1与∠3在数量上又有什么关系呢?猜想:对顶角相等你能利用有关知识来验证∠1与∠3的数量关系吗?解:因为直线AB与CD相交于O点， 如图，比较∠1和∠3、∠2和∠4的大小，它们的大小之间有怎样的关系?所以 ∠1+∠2=180°， ∠2+∠3=180°， 所以 ∠1=∠3. (同角的补角相等) 同理可得∠2=∠4. 综上可得对顶角的性质:设直线 AB， CD 都与第三条直线 MN 相交（有时也说直线 AB 和 CD 被第三条直线 MN 所截），则可以构成 8 个角，如图所示．(1) ∠1 和∠5 的位置有什么关系?简称“三线八角”(2) ∠3 和∠5 ，∠3和∠6 的位置分别有什么关系?探究1 ∠1 和∠5 的位置关系：①在直线MN的同一侧（右边）②在直线AB、CD的同一方（上方）同位角∠2和∠6；∠3和∠7；∠4和∠8.图中的同位角还有哪些？图形特征：在形如字母“F”的图形中有同位角.变式图形：图中的∠1与∠2都是同位角.探究2 ∠3 和∠5 的位置关系：①在直线MN的两侧②在直线AB、CD之间内错角∠4和∠6.图中的内错角还有哪些？变式图形：图中的∠1与∠2都是内错角. 图形特征：内错角的顶点不是公共的，一对内错角的图形特征形如字母“Z”.探究3 ∠3 和∠6 的位置关系：①在直线MN的同一旁(左侧)②在直线AB、CD的之间同旁内角∠4和∠5.图中的同旁内角还有哪些？变式图形：图中的∠1与∠2都是同旁内角.图形特征：同旁内角的顶点不是公共的，同旁内角的图形特征形如字母“U”FZU截线:同侧被截线:同旁截线:同侧被截线:之间截线:两侧被截线:之间都在截线同侧都在被截线之间这三类角都是没有公共顶点的总结：生活中的数学：三线八角手势记忆法同位角内错角同旁内角其中对顶角有：∠1和∠3， ∠2和∠4， ∠5和∠7， ∠6和∠8.同位角有：∠2和∠5， ∠1和∠8， ∠3和∠6， ∠4和∠7.内错角有：∠1和∠6， ∠4和∠5.同旁内角有：∠1和∠5， ∠4和∠6.解由图可知， 如图，直线 AB，CD 被直线 MN 所截，同位角∠1 与∠2 相等，那么内错角∠2 与∠3 相等吗?解 因为∠1 ＝∠3 （对顶角相等），∠1 ＝∠2 （已知），所以∠2 ＝∠3 （等量代换）.两条直线被第三条直线所截，如果有一对同位角相等，则内错角相等.由上可知: 1. 请举出生活中对顶角的例子.[选自教材P74 练习]对顶角相等[选自教材P77 练习] 2. 如图， 工人师傅用对顶角量角器量工件 a，b 边所夹的角，其中∠1 的度数可以从仪器上读出． 试说明∠1 的大小就是a，b边所夹角的大小的理由.[选自教材P74 练习]3. 如图，直线 a，b 被直线 c 所截，试找出图中所有的对顶角、同位角、内错角和同旁内角．若∠1 ＝∠5 ＝ 107 °， 求其他角的度数．解：对顶角有∠1和∠3，∠2和∠4， ∠6和∠8， ∠5和∠7.同位角有∠1和∠5，∠2和∠6， ∠4和∠8， ∠3和∠7.内错角有∠3和∠5， ∠2和∠8.同旁内角有∠2和∠5， ∠3和∠8.∠3 = ∠7 = 107°，∠2 =∠4 =∠6 =∠8 =73°1. 如图，∠1 与∠ 2是同位角的对数有（ ）DA. 1 对 B. 2 对 C. 3 对 D. 4 对2. 如图，直线 AB、CD 被 DE 所截，则∠1和______是同位角，∠1和_____是内错角，∠1和______是同旁内角，如果∠1=∠5，那么∠1_____∠3.∠3∠5∠2=3.如图，∠1和∠4 是 AB、 被 所截得的 角；∠3和∠5是 、 被 所截得的 角；∠2和∠5是 、 被 所截得的 角；AC、BC被AB所截得的同旁内角是 .CDBE同位ABBCAC同旁内ABCDAC内错∠4和∠5 4.如图，直线 AB、CD 被 EF 所截，如果∠1与∠2互补，且∠1=110°，那么∠3、∠4的度数是多少?解：因为∠1 = 110°，∠1+∠2 = 180°所以∠2 = 70°所以∠3 =∠2 = 70°(对顶角相等)因为∠1和∠4互补，所以∠4 = 70° CA. B. C. D. 2. 数学课上老师用双手形象地表示了“三线八角”图形，如图所示（两大拇指代表被截直线，食指代表截线）.从左至右依次表示( )DA. 同旁内角、同位角、内错角B. 同位角、内错角、对顶角C. 对顶角、同位角、同旁内角D. 同位角、内错角、同旁内角 A   对顶角同位角内错角同旁内角邻补角对顶角相等和为180°FZU必做作业：从教材习题中选取；选做作业：完成练习册本课时的习题.谢谢观看！
