【新教材新课标】北师大版物理九年级第14章第6节《探究产生感应电流的条件》课件+教学设计+导学案+分层作业（含答案）

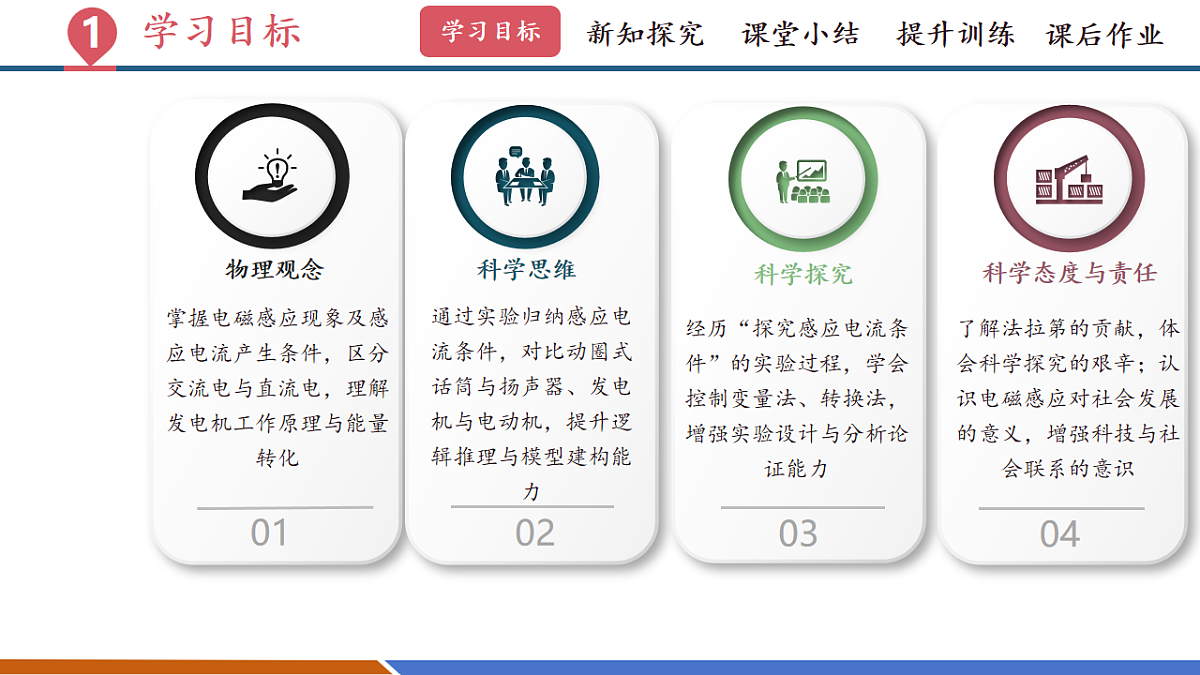

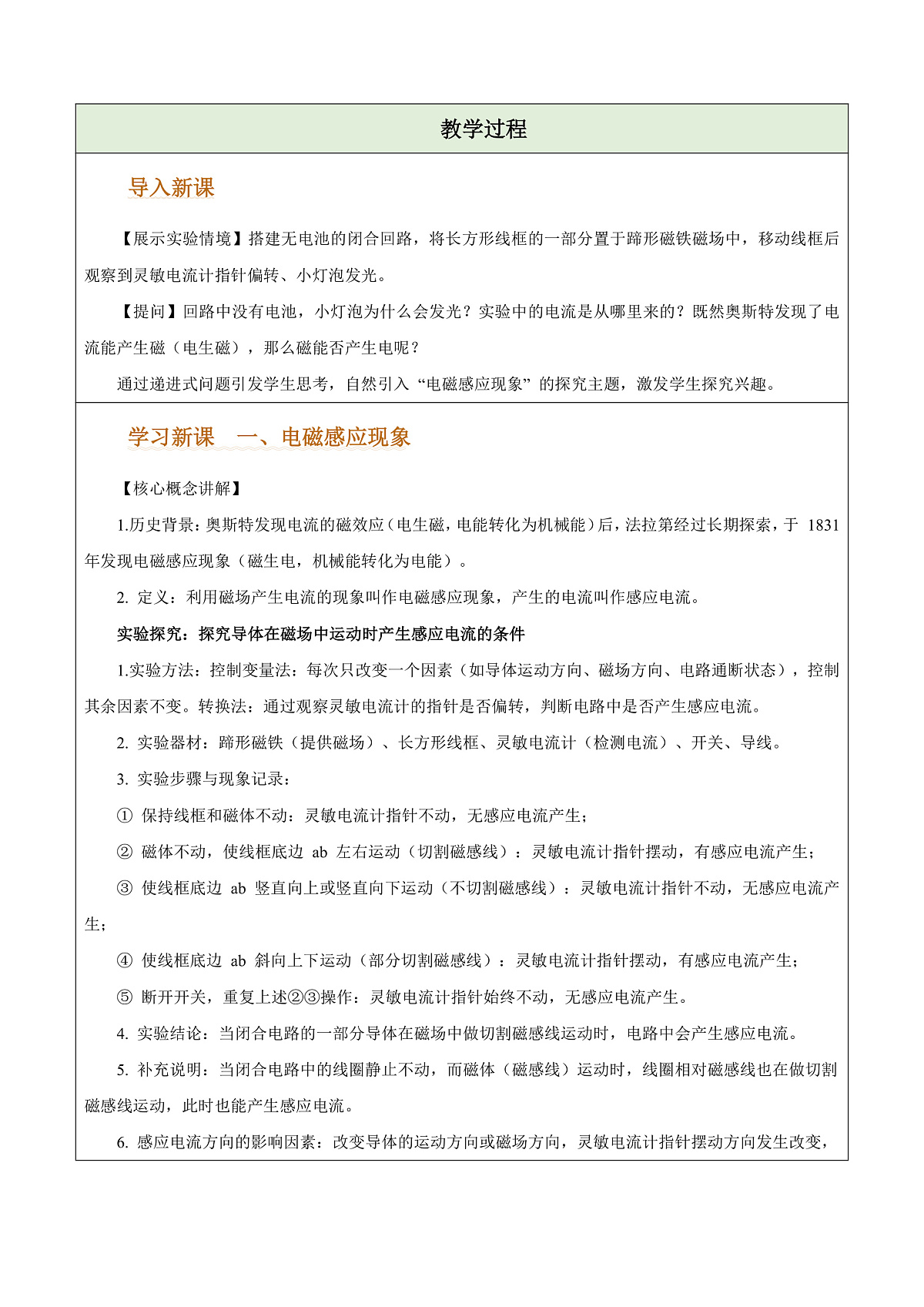

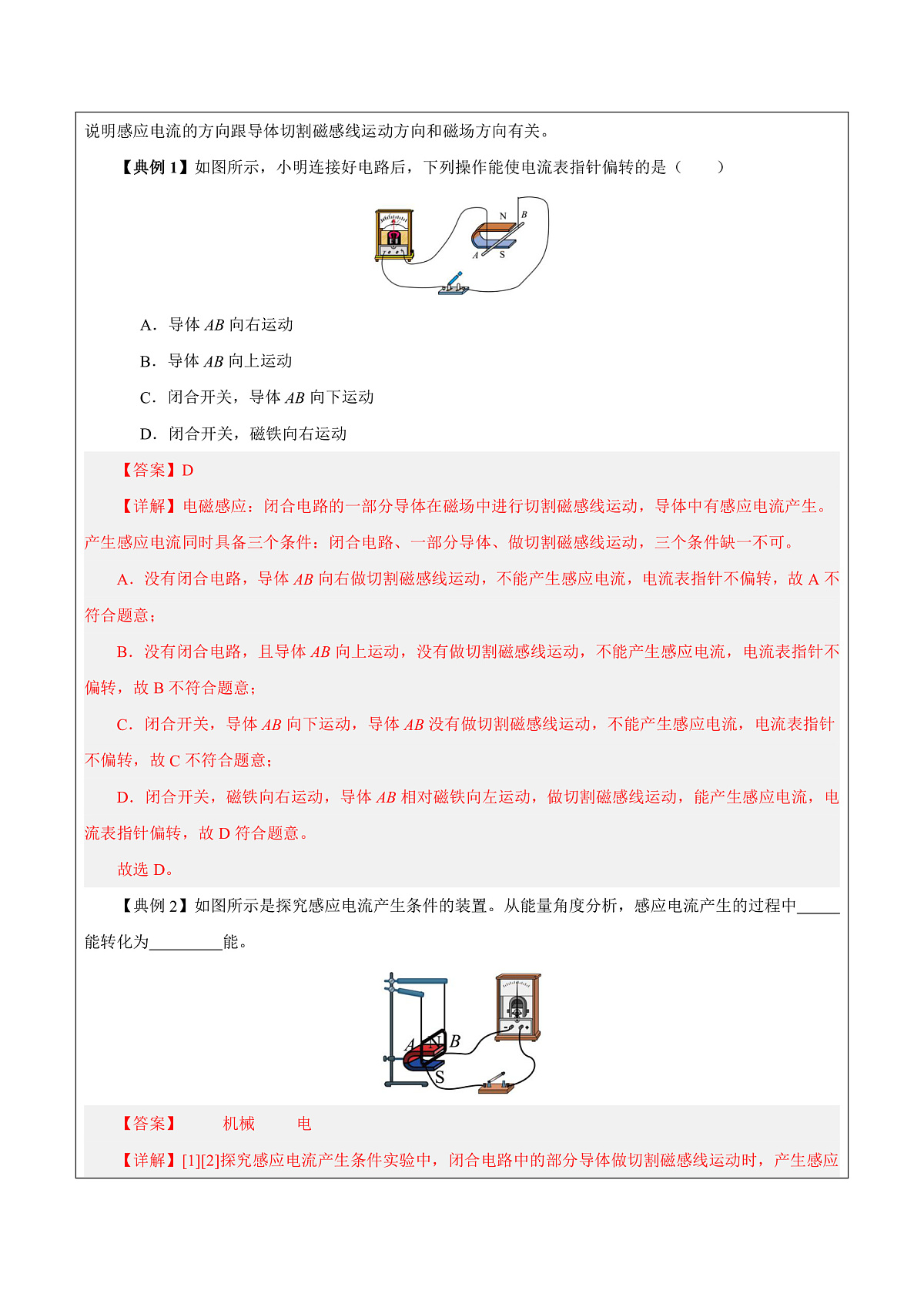

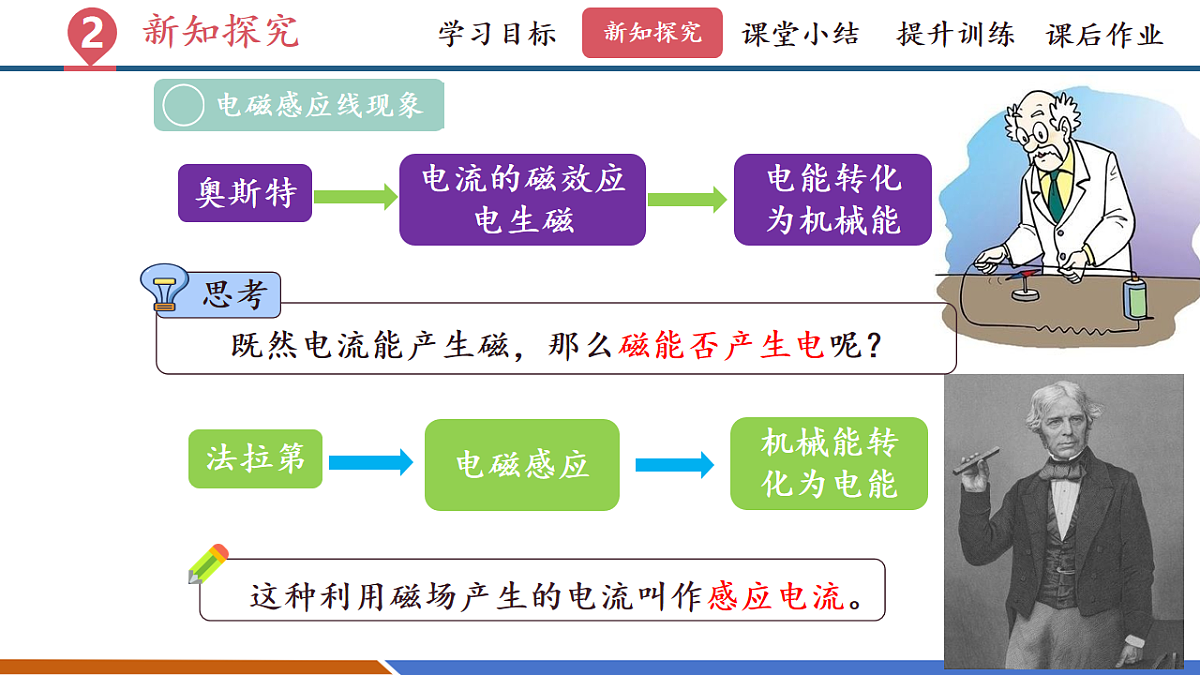

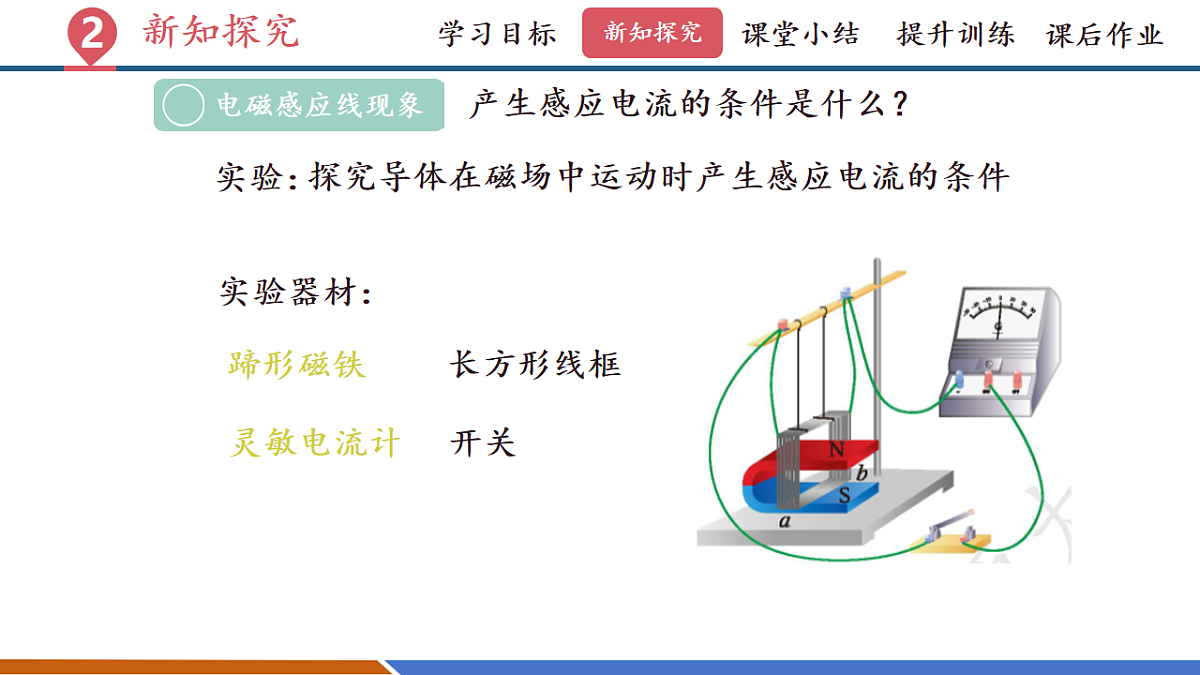

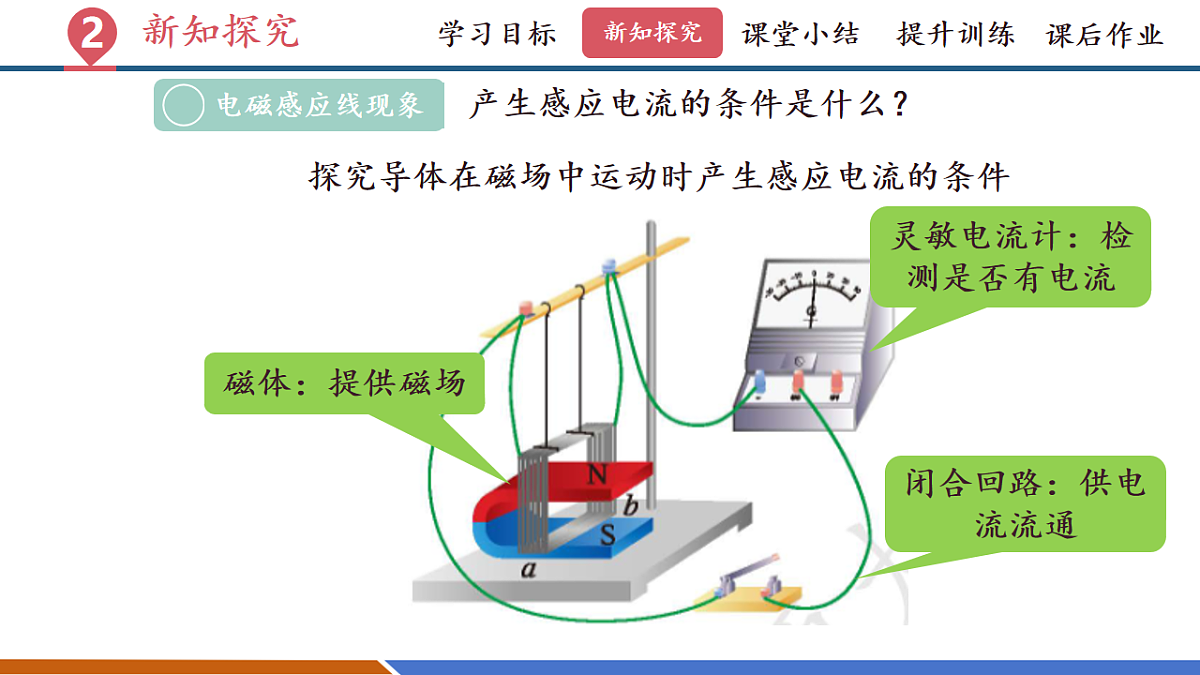

14.6 探究产生感应电流的条件目录1【 学习目标】2【 新知探究】3【 课堂小结】4【 提升训练】5【课后作业】学习目标学习目标新知探究课堂小结提升训练课后作业学习目标学习目标新知探究课堂小结提升训练课后作业教学重点教学难点探究感应电流产生的条件；电磁感应现象的应用（动圈式话筒、发电机）实验中控制变量法的应用；发电机工作时电流方向变化的理解新知探究新知探究学习目标课堂小结提升训练课后作业新知探究新知探究学习目标课堂小结提升训练课后作业奥斯特电流的磁效应电生磁电能转化为机械能法拉第电磁感应机械能转化为电能新知探究新知探究学习目标课堂小结提升训练课后作业产生感应电流的条件是什么？实验：探究导体在磁场中运动时产生感应电流的条件实验器材：蹄形磁铁长方形线框灵敏电流计开关新知探究新知探究学习目标课堂小结提升训练课后作业产生感应电流的条件是什么？探究导体在磁场中运动时产生感应电流的条件磁体：提供磁场灵敏电流计：检测是否有电流闭合回路：供电流流通新知探究新知探究学习目标课堂小结提升训练课后作业实验操作：组成以上闭合回路，进行以下操作，观察灵敏电流计的指针是否偏转：①保持线框和磁体不动；②磁体不动，使线框底边ab左右运动（如果把线框底边ab看作一把刀，那么它好像在切割磁感线）；③使线框底边ab竖直向上或竖直向下运动，并不切割磁感线；④使线框底边ab沿其他方向运动；产生感应电流的条件是什么？新知探究新知探究学习目标课堂小结提升训练课后作业线框运动情况：灵敏电流计指针摆动情况：静止不动产生感应电流的条件是什么？新知探究新知探究学习目标课堂小结提升训练课后作业产生感应电流的条件是什么？上下运动不动线框运动情况：灵敏电流计指针摆动情况：新知探究新知探究学习目标课堂小结提升训练课后作业产生感应电流的条件是什么？左右运动摆动线框运动情况：灵敏电流计指针摆动情况：新知探究新知探究学习目标课堂小结提升训练课后作业产生感应电流的条件是什么？斜向上下运动摆动线框运动情况：灵敏电流计指针摆动情况：新知探究新知探究学习目标课堂小结提升训练课后作业产生感应电流的条件是什么？结论：当 电路的 导体在磁场中做 磁感线运动时，电路中会产生感应电流，这种现象称为 。闭合一部分切割电磁感应机械能转化为电能新知探究新知探究学习目标课堂小结提升训练课后作业产生感应电流的条件是什么？ 改变导体的运动方向或磁场方向，指针摆动的方向发生改变说明了：感应电流的方向跟导体切割磁感线运动方向和磁场方向有关。新知探究新知探究学习目标课堂小结提升训练课后作业产生感应电流的条件是什么？ 当闭合电路中的线圈静止不动，而磁体(磁感线)运动时，线圈相对磁感线也是在做切割磁感线运动，此时也能产生感应电流。另一种产生感应电流的方法：新知探究新知探究学习目标课堂小结提升训练课后作业练习【典例1】如图所示，小明连接好电路后，下列操作能使电流表指针偏转的是（　　）A．导体AB向右运动B．导体AB向上运动C．闭合开关，导体AB向下运动D．闭合开关，磁铁向右运动D新知探究新知探究学习目标课堂小结提升训练课后作业练习【典例2】如图所示是探究感应电流产生条件的装置。从能量角度分析，感应电流产生的过程中 能转化为 能。机械电新知探究新知探究学习目标课堂小结提升训练课后作业练习【典例3】小雪设计了以下探究实验，请回答下列问题。(1)图甲中，闭合开关，给铜棒ab通电，ab向右运动，表明ab在磁场中受到 的作用；(2)图甲中，磁场方向不变，对调电源正负极，连接电路，闭合开关，发现铜棒ab向左运动，这表明 ；力通电导体在磁场中受力的方向与电流方向有关新知探究新知探究学习目标课堂小结提升训练课后作业练习【典例3】(3)图乙中，当开关闭合，导体棒AB向右运动时，灵敏电流计指针 （填“会”或“不会”）发生偏转；(4)通过图乙实验可得：闭合电路的部分导体在磁场中做 ，导体中会产生感应电流；如图丙，让条形磁体在线圈中竖直上下运动，灵敏电流计的指针 （填“会”或“不会”）偏转；(5)请列举一个利用图乙实验结论的生活实例： 。会切割磁感线运动会发电机新知探究新知探究学习目标课堂小结提升训练课后作业膜片、绝缘圆筒、线圈、永磁体一、构造：声波（声信号）二、工作过程：膜片振动线圈切割磁感线产生感应电流（电信号）电磁感应现象三、工作原理【典例4】如图所示，图甲和图乙分别为动圈式话筒的实物图和构造示意图。当你对着话筒说话或唱歌时，声音使膜片振动，与膜片相连的线圈也跟着一起振动，线圈处在磁场中。把线圈两端的导线接入扩音机，就能通过扬声器听到你说话的声音。下列设备的工作原理与动圈式话筒类似的是（　　）A． 电水壶 B． 手摇式发电机C． 电动自行车 D． 电磁起重机新知探究新知探究学习目标课堂小结提升训练课后作业练习B【典例5】根据图中通电螺线管的S极，可以判断：电源的 端为正极（选填“左”或“右”）。动圈式话筒的工作原理是 现象。新知探究新知探究学习目标课堂小结提升训练课后作业练习电磁感应左新知探究新知探究学习目标课堂小结提升训练课后作业发电机的原理制成发电机 转动手柄线圈在磁场中转动灵敏电流计指针左右摆动（产生电流）新知探究新知探究学习目标课堂小结提升训练课后作业交流发电机的原理一、工作原理： 电刷A始终与滑环K接触，电刷B始终与滑环L接触，线圈与电流表形成闭合回路。线圈转动ab和cd切割磁感线感应电流电流表指针周期性偏转新知探究新知探究学习目标课堂小结提升训练课后作业交流电（1） 表示交流电方向变化的快慢，数值上等于交流电在1s内完成周期性变化的次数；（2）我国电网供应交流电的频率为 Hz，周期为 s；电流方向改变 次。500.02100频率新知探究新知探究学习目标课堂小结提升训练课后作业直流发电机的原理一、工作原理： 用换向器（两个铜半环）代替滑环。二、工作过程：线圈转动产生交流电换向器使外部电路电流方向保持不变新知探究新知探究学习目标课堂小结提升训练课后作业实际的发电机一、构造：实际的发电机由定子和转子两部分组成。二、工作过程：转子（电磁铁）转动定子线圈切割磁感线产生感应电流三、应用实例：三峡水力发电站新知探究新知探究学习目标课堂小结提升训练课后作业练习【典例6】在锚定碳达峰、碳中和的目标下，紫云峰一台台风力发电机擎天而立，迎风飞旋，下面能反映风力发电机基本原理的是（　　）A． B．C． D．B新知探究新知探究学习目标课堂小结提升训练课后作业练习【典例7】如图所示为发电机模型线圈转动过程，下列说法正确的是（　　）A．线圈中产生电流的原理是电流磁效应B．通过灯泡的电流方向不变C．通过灯泡的电流大小不变D．其他形式能量转化为电能D新知探究新知探究学习目标课堂小结提升训练课后作业练习【典例8】如图所示的微风吊扇通电后扇叶转动。拔下插头，在插头处接发光二极管，用手旋转扇叶，发光二极管发光，这是 生电的现象，人们利用这一原理制成了 （填“发电机”或“电动机”），它工作时将 能转化为电能。磁发电机机械新知探究新知探究学习目标课堂小结提升训练课后作业法拉第一、生平背景：出身：铁匠家庭，家境贫寒早年经历：13岁当报童、学徒工；图书装订期间自学科学，设小实验室系统研究电气相关论述二、科学之路的契机：1812年：聆听戴维（皇家学院教授）化学讲座，对科学产生极大兴趣；成为戴维助手：进入皇家学院实验室，勤奋工作，逐步崭露头角；新知探究新知探究学习目标课堂小结提升训练课后作业法拉第三、核心科学成就：电磁感应现象（1831年）：受奥斯特“电生磁”启发，探索“磁生电”，发现电磁感应基本规律，为电气时代奠基。其他贡献：发现电解定律；提出电场、磁场概念；用电场线、磁感线形象化描述磁场。新知探究新知探究学习目标课堂小结提升训练课后作业法拉第四、科学传播与品德：科普实践：在英国皇家学会发起面向青少年的科学讲座，坚持亲自讲授19年；品德声望：高尚道德品质与科学成就一样受人们称颂。五、历史意义：电磁学发展：从奥斯特“电流的磁场”到法拉第的“电磁感应”，推动电磁学实现巨大飞跃文明跨越：开启人类使用电能的新纪元，使人类由蒸汽时代迈入电气时代。课堂小结课堂小结新课讲授核心素养提升训练课后作业本节课你学到了什么？提升训练提升训练新知探究学习目标课堂小结课后作业1 . 如图所示，在a、b两端接入电源或电流表组成不同装置，以下正确的是（　　）A．接电源，实验原理和电动机的工作原理不相同B．接电源，实验过程中可以将机械能转化为电能C．接电流表，实验原理和电动机的工作原理相同D．接电流表，移动直导线电流表指针不一定偏转D2. 如图所示，将导体棒ab、cd分别置于滑轨上放入磁场中，将它们用导线连接，闭合开关，使导体棒ab在磁场中向右运动时，导体棒cd也随之向右运动，则下列说法正确的是（　　）A．导体棒cd运动是利用电磁感应原理B．若保持导体棒ab不动，若水平向左拉动甲图中的磁体，则导体棒cd向左运动C．导体棒cd在运动过程中将电能全部转化为机械能D．若导体棒ab在磁场中向左运动，则导体棒cd随之也向左运动提升训练提升训练新知探究学习目标课堂小结课后作业D提升训练提升训练新知探究学习目标课堂小结课后作业3.在实践活动中，小明设计的一款小制作如图所示。圆筒A中装有磁铁和可转动的线圈，有风吹过时，扇叶带动线圈转动，可使接入的LED灯发光，该制作与 （选填“发电机”或“电动机”）的工作原理相同；接着小明将LED灯换为电池，即使没风吹，扇叶也会立刻转动起来，这是因为 的作用.发电机通电线圈在磁场中受到力4.如图甲所示是我国古代四大发明之一的指南针——司南，其实它的长勺是一块磁铁，长柄是磁铁的南极，静止时它的长柄指向地理的 方；动圈式话筒工作时，声音使得膜片振动，与膜片相连的线圈产生感应电流，这就是 现象。提升训练提升训练新知探究学习目标课堂小结课后作业南电磁感应5.如图甲所示，将一条长约5米的软导线两端与微电流传感器相连，形成闭合回路。微电流传感器与计算机相连。让两位同学快速甩动软导线，计算机显示的微电流波形如图乙所示，这是 现象，此过程中产生的电流是 （选填“直流电”或“交变电流”），利用这一原理，可制成 （写出一种即可）。提升训练提升训练新知探究学习目标课堂小结课后作业电磁感应交变电流发电机6.如图所示为探究导体在磁场中运动时产生感应电流的条件的实验装置。(1)实验中，AB棒的材料应选 （填“塑料”或“铜”）。(2)图中a、b两接线柱间接入灵敏电流计。①闭合开关，保持磁铁不动，让AB棒沿左右方向运动时，灵敏电流计指针发生偏转。②闭合开关，保持磁铁不动，让AB棒沿上下方向运动时，灵敏电流计指针不发生偏转。提升训练提升训练新知探究学习目标课堂小结课后作业铜6.③断开开关，无论磁铁如何放置、AB棒怎样运动，灵敏电流计指针都不发生偏转。实验表明：闭合电路的部分导体在磁场中做 运动时，电路中产生感应电流。据此原理制造的设备有 （举一例即可）。(3)AB棒向右运动时灵敏电流计的指针向右偏转，若要使灵敏电流计的指针向左偏转，可采取的具体措施是 （说出一种即可）。(4)图中a、b两接线柱间的灵敏电流计换成 ，可探究磁场对电流的作用。提升训练提升训练新知探究学习目标课堂小结课后作业切割磁感线发电机改变磁场方向电源课后作业课后作业新知探究学习目标课堂小结提升训练拓展作业了解身边的小型发电机，记录其类型、能量转化、输出电压等课后作业习题作业完成课本“自我检测”剩余题目实践作业用线圈、磁铁、灵敏电流计自制简易发电机，观察线圈转动时电流计的偏转物究其理物理融生活，留心皆新知感谢聆听！
