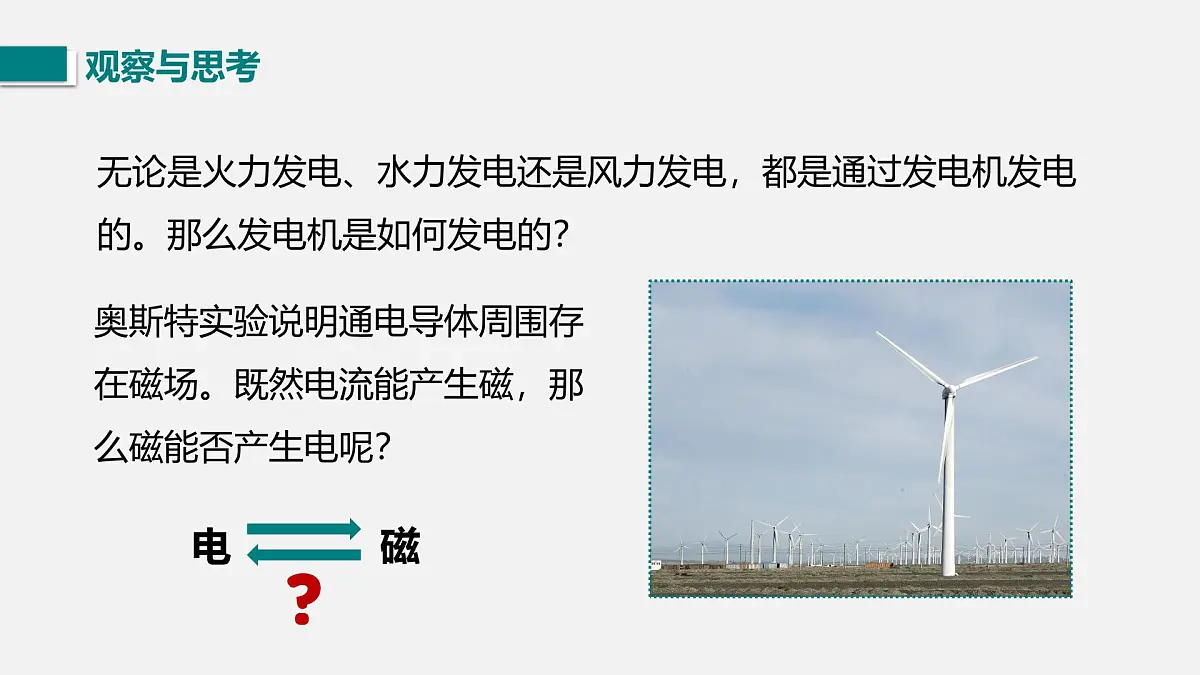

无论是火力发电、水力发电还是风力发电，都是通过发电机发电的。那么发电机是如何发电的？
奥斯特实验说明通电导体周围存在磁场。既然电流能产生磁，那么磁能否产生电呢？

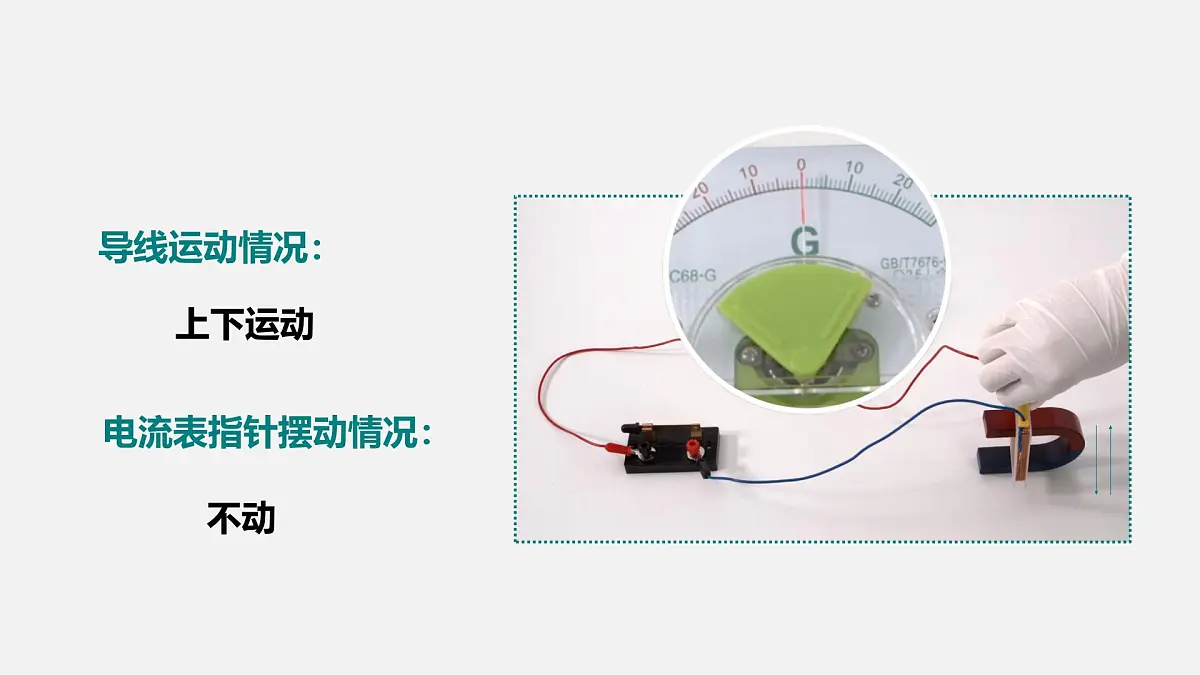

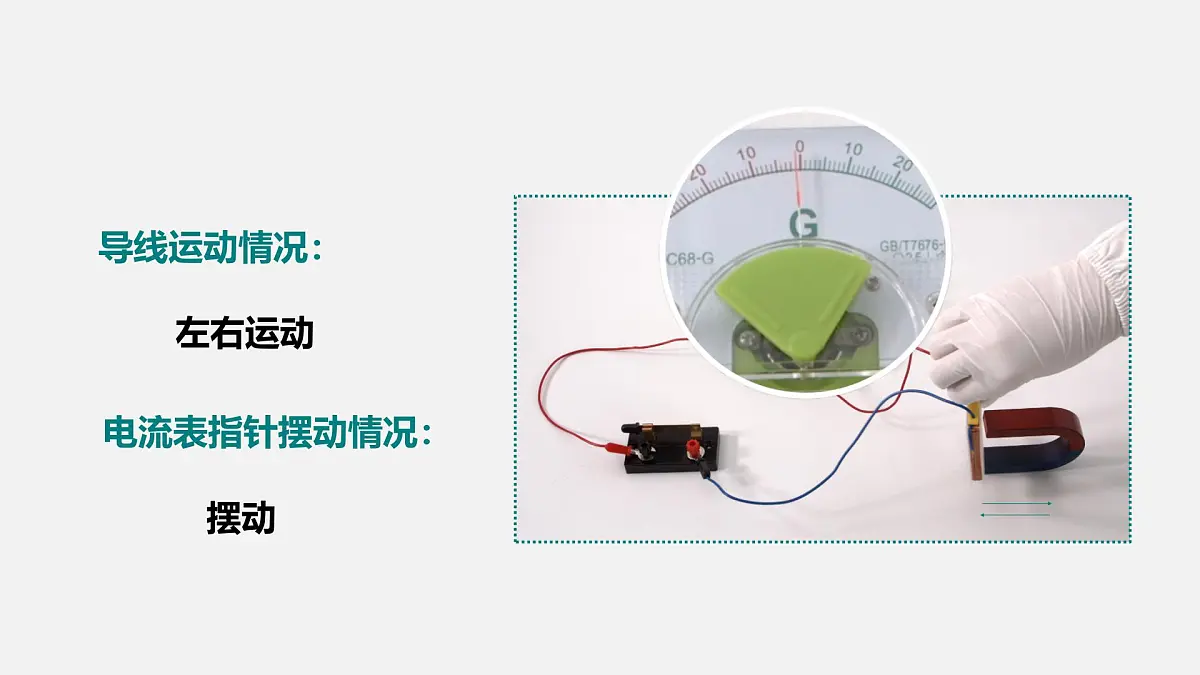

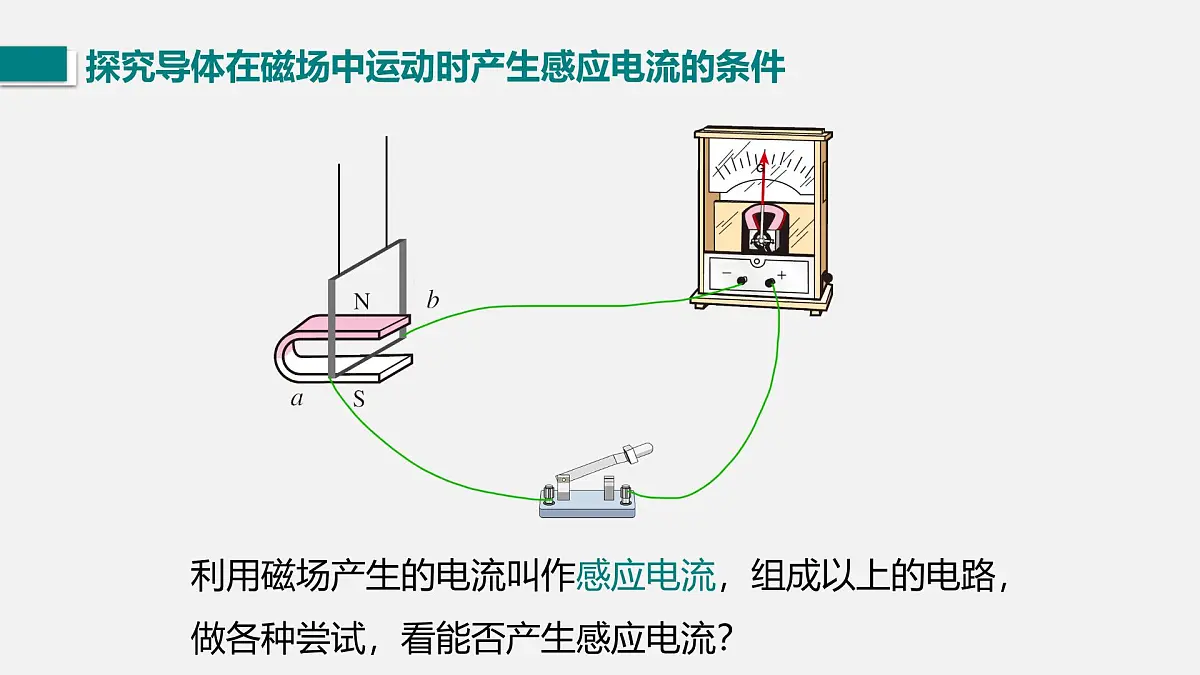

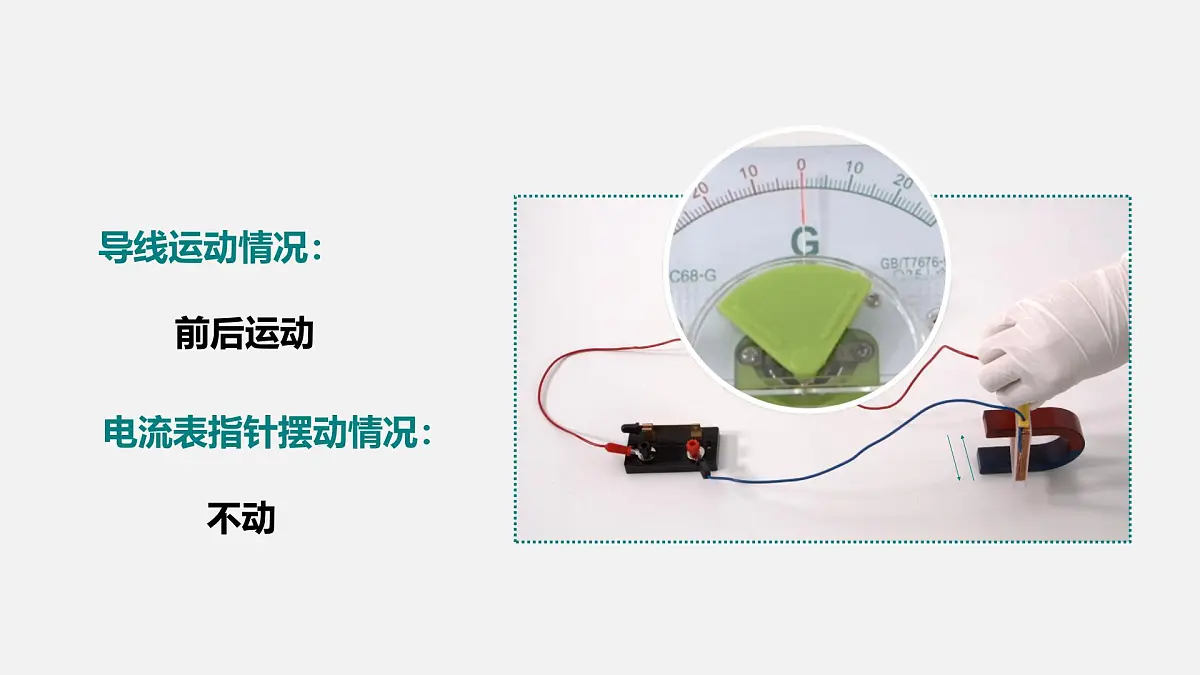

利用磁场产生的电流叫作感应电流，组成以上的电路，做各种尝试，看能否产生感应电流？

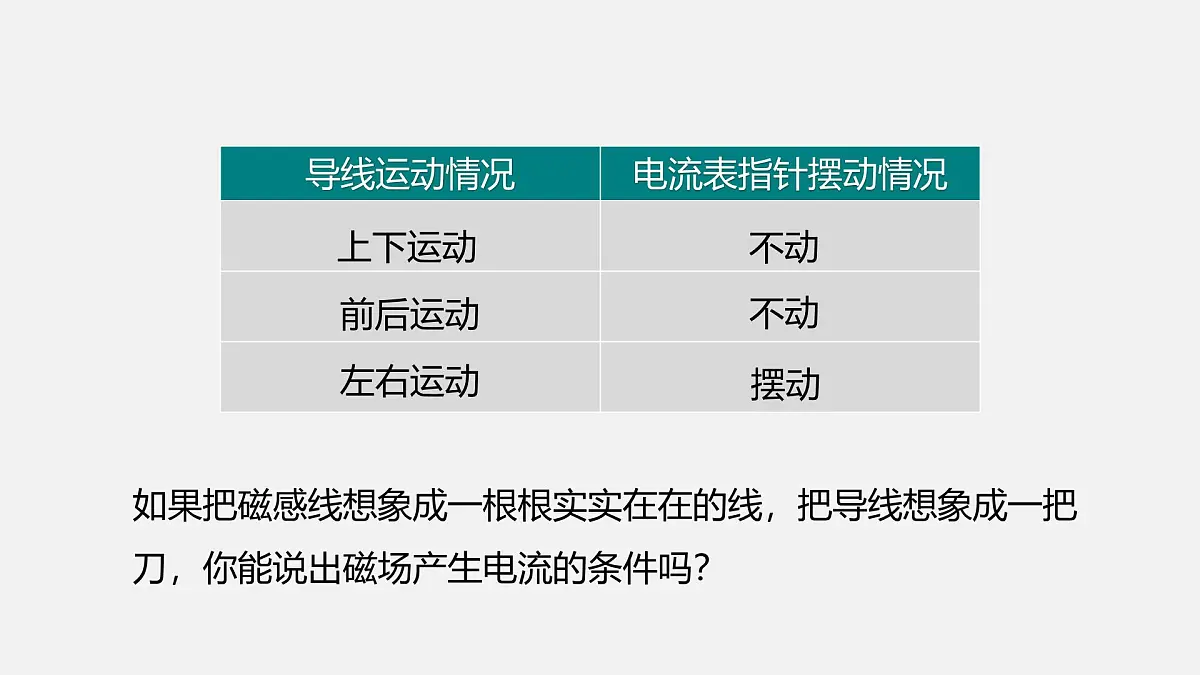

如果把磁感线想象成一根根实实在在的线，把导线想象成一把刀，你能说出磁场产生电流的条件吗？
当闭合电路中的一部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流，这种现象称为电磁感应。在电磁感应现象中，机械能转化为电能。
导体中产生感应电流的条件：1.电路闭合。2.部分导体在磁场中做切割 磁感线的运动。
如图导体ab如箭头方向运动，下列四种情况下导体中有感应电流产生的是（ ）
导体中产生感应电流的条件：电路闭合；部分导体在磁场中做切割磁感线的运动。
导体运动方向与磁感线平行，未切割磁感线
导体与磁感线平行，未切割磁感线
法拉第(Michael Faraday,1791—1867),英国物理学家、化学家。
英国物理学家法拉第在10年中做了多次探索，1831年终于取得突破，发现了利用磁场产生电流的条件和规律。根据这个发现，后来发明了发电机，使人类大规模用电成为可能，开辟了电气化的时代。
1.构造：主要由与膜片相连的线圈和永磁体组成，如图所示。
2.原理：依据电磁感应现象制成,膜片振动→线圈振动(切割磁感线)→产生感应电流。
3.作用：将声信号转化为电信号。
4.工作过程：当人对着话筒说话或唱歌时，人发出的声音使膜片振动,与膜片相连的线圈也跟着一起振动，线圈在永磁体的磁场中做切割磁感线运动，就能产生随着声音变化而变化的电流，电流信号经扩音机放大后传给扬声器,从扬声器中就会发出放大后的声音。
观察模型式手摇发电机的构造：两个半圆形的磁极，线圈通过铜环、电刷和灯泡连接起来的，摇把通过皮带传动装置带动线圈转起来。
发电机是将其他形式的能转换成电能的机械设备，是根据电磁感应现象制成的。
1.把手摇发电机与电流表连接起来，缓慢摇动手摇发电机，电流表指针左右摆动，说明什么？
说明电动机产生的电流的方向是不断变化的。
2.取下电流表，但仍然保持小灯泡和发电机连接。用不同的速度摇动转轮，灯泡亮度的怎样变化？
发电机线圈转得越快，小灯泡越亮。
3.把两个发光二极管极性相反地并联起来，并与发电机串联。转动摇把，发现二极管交替发光，说明什么？
说明发电机提供的电流方向在不停地改变。
当线圈在前半周转动时，电流表指针偏转，电路中产生了感应电流；当线圈在后半周转动时，切割磁感线方向相反，电流表指针偏转方向相反。
手摇发电机产生的电流是交变电流，简称交流。
频率表示交流电方向变化的快慢，数值上等于交流电在1s内完成周期性变化的次数。
我国电网以交流供电，频率为 50 赫兹。
如何保证发电机发出的电流的方向不变呢？
用两个半环组成的换向器代替交流发电机上的两个滑环，那么，虽然线圈中产生的是交流电，但是供给外部电路的电流方向却保持不变，这种方向不变的电流叫作直流电。
工作原理：电磁感应现象
能量转化：其他形式的能转化为电能
实际的发电机由定子(转动部分)和转子(固定部分)两部分组成的。大型发电机发的电，电压很高、电流很强，一般采取线圈不动、磁极旋转的方式来发电，为了得到较强的磁场，要用电磁铁代替永磁体。
探究产生感应电流的条件
交流电：电流大小、方向随时间周期性变化
能量转化：机械能→电能
部分导体在磁场中做切割磁感线运动
结构：膜片、永磁体、线圈
1．下列有关电与磁的说法正确的是（ ）A．电磁感应现象中电能转化为机械能B．感应电流方向与磁场方向和导体切割磁感线运动方向有关C．奥斯特实验说明导体周围存在磁场D．电铃工作时，机械能转化为电能
2 ．下列能够改变感应电流的方向的是 ( ) A ．同时改变磁场方向和导体切割磁感线的的运动方向 B ．保持导体切割磁感线运动的方向不变，改变磁场方向 C ．将磁场方向和切割磁感线的导体的运动方向都不改变 D ．增加切割磁感线的导线的长度
3．如图所示的手摇式手电筒，筒内没有电池，只要转动手电筒的摇柄，灯泡就能发光。 以下设备与这种手电筒工作原理相同的是 ( )A．发电机 B．电动机C．汽油机 D．柴油机
