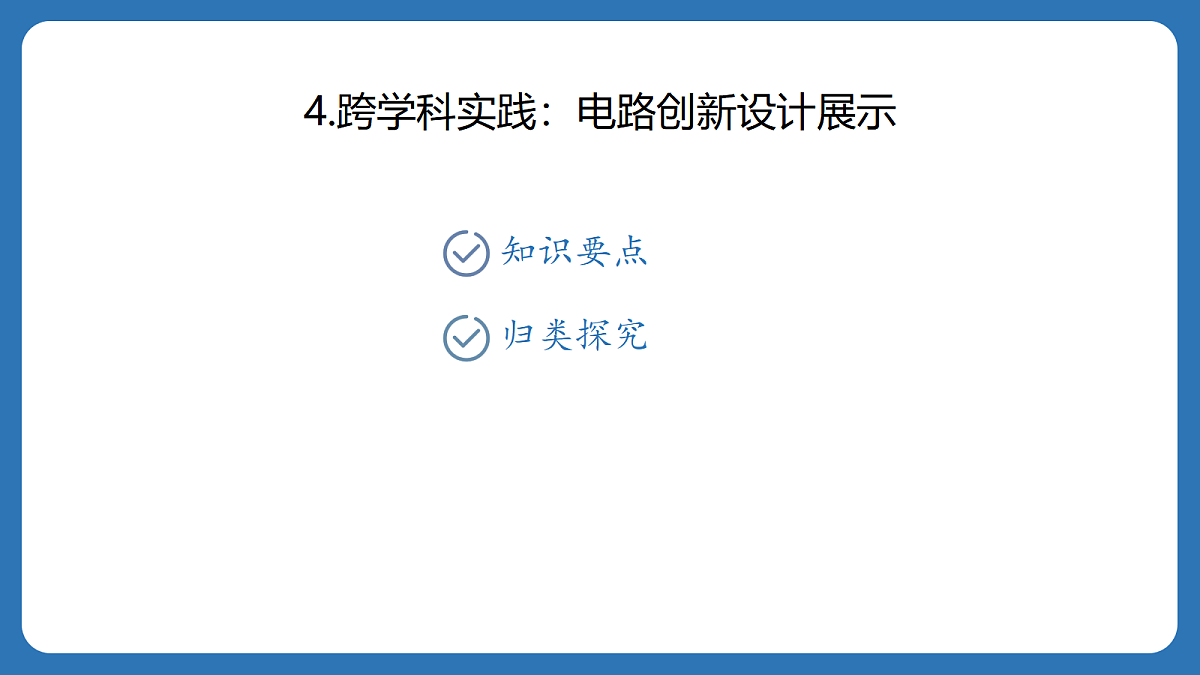

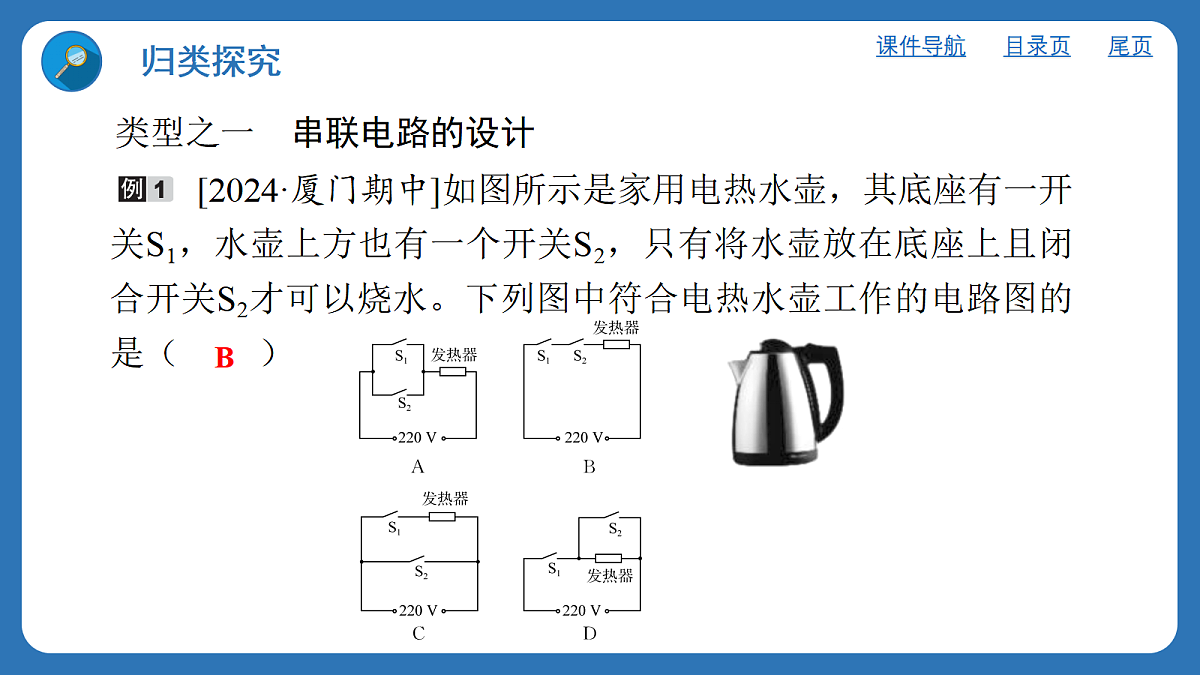

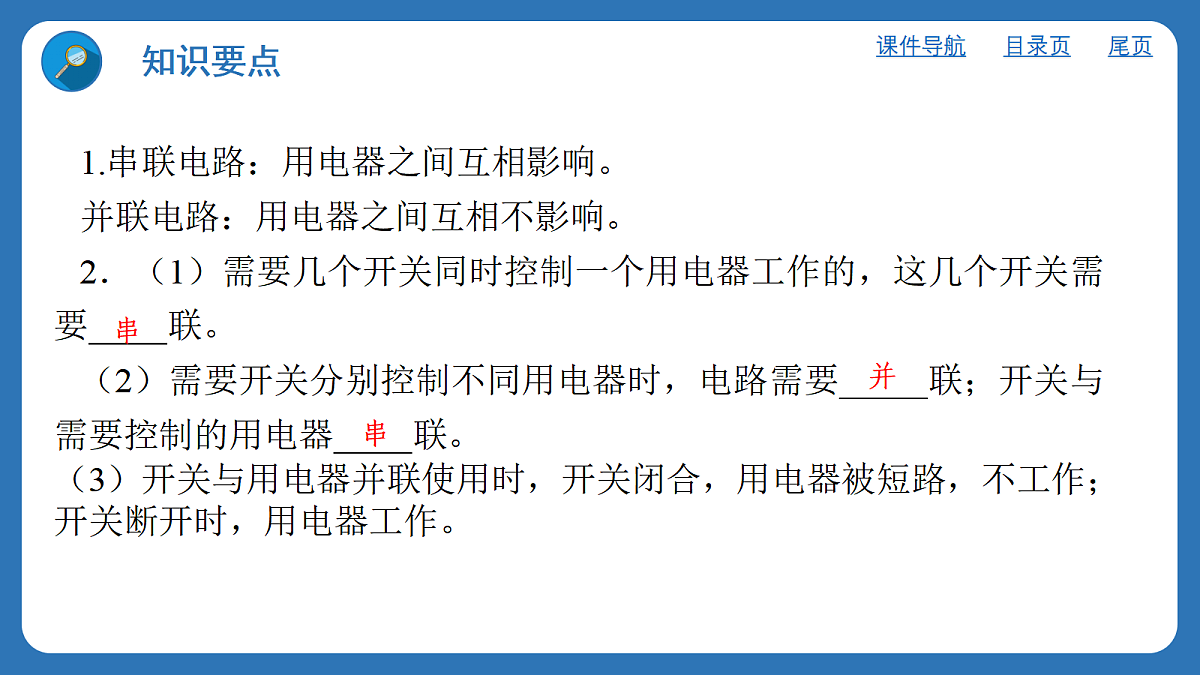

4.跨学科实践：电路创新设计展示1.串联电路：用电器之间互相影响。并联电路：用电器之间互相不影响。2．（1）需要几个开关同时控制一个用电器工作的，这几个开关需要　 　联。（2）需要开关分别控制不同用电器时，电路需要　 　联；开关与需要控制的用电器　 　联。（3）开关与用电器并联使用时，开关闭合，用电器被短路，不工作；开关断开时，用电器工作。串　并　串　 [2024·厦门期中]如图所示是家用电热水壶，其底座有一开关S1，水壶上方也有一个开关S2，只有将水壶放在底座上且闭合开关S2才可以烧水。下列图中符合电热水壶工作的电路图的是（　 　）B　类型之一　串联电路的设计【变式跟进1】[2024·平潭县期中]为倡导绿色出行，某县新引进了一批纯电动公共汽车。已知该汽车的前后两门（电路开关）中任意一个门没有关好，都无法行驶。下列电路符合要求的是（　 　）B　 不戴头盔存在安全隐患，于是张明同学设计以下方案：骑行前，扫码成功后开关S1闭合，指示灯L亮，但电动机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行。下列电路符合以上设计要求的是（　 　）类型之二　并联电路的设计C【变式跟进2】[2024·河东区期中]家中的卫生间一般都安装了照明灯和换气扇。使用时，有时需要各自独立工作，有时需要同时工作。下列电路符合上述要求的是（　 　）B类型之三　局部短路 在发生碰撞事故时，安全带起到的保护作用能达到90%。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。下列符合上述要求的电路图是（　 　）C
