教科版（2024）物理九年级上册 第3章 简单电路 章节综合测试（试卷含答案）

这是一份教科版（2024）物理九年级上册 第3章 简单电路 章节综合测试（试卷含答案），文件包含第3章简单电路章节综合测试原卷docx、第3章简单电路docx等2份试卷配套教学资源，其中试卷共20页， 欢迎下载使用。

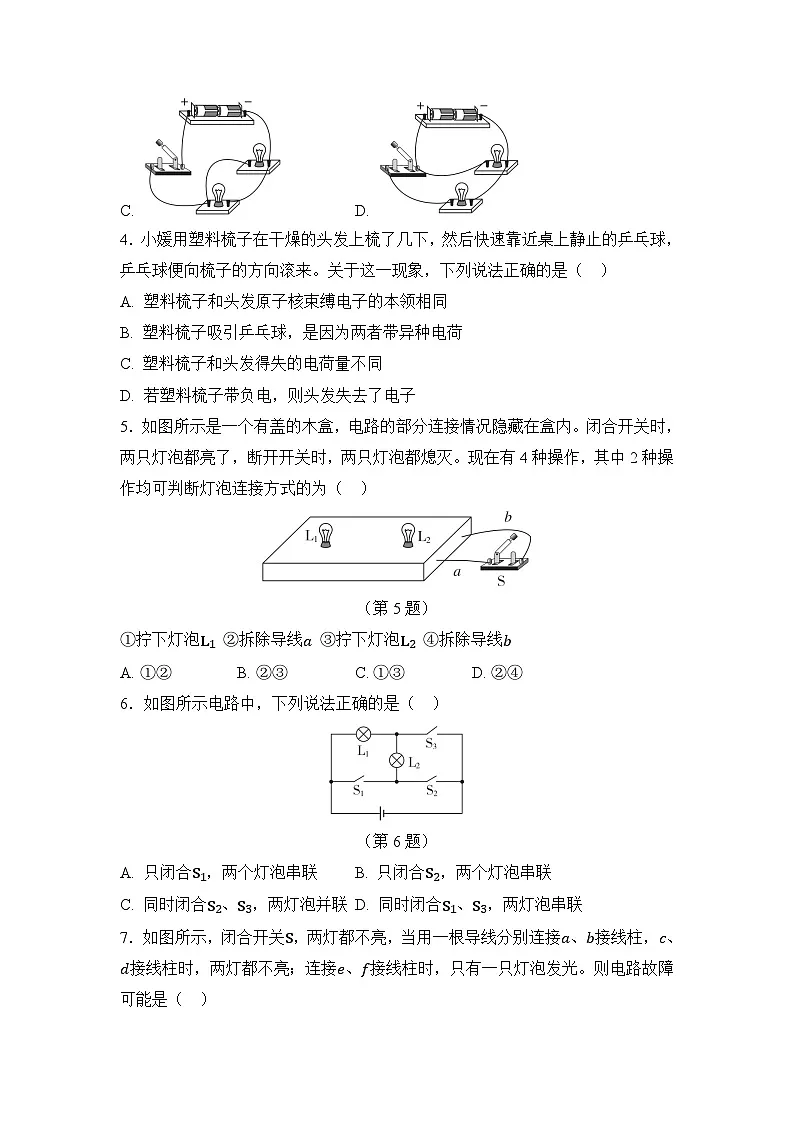

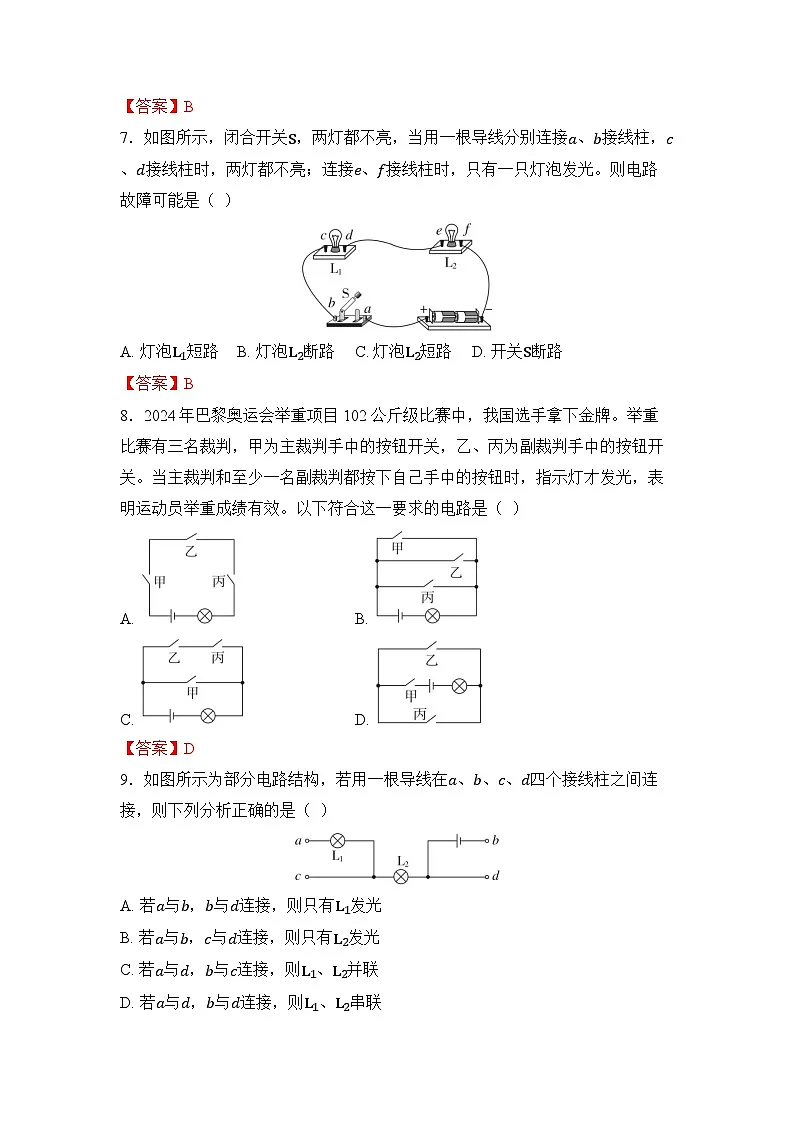

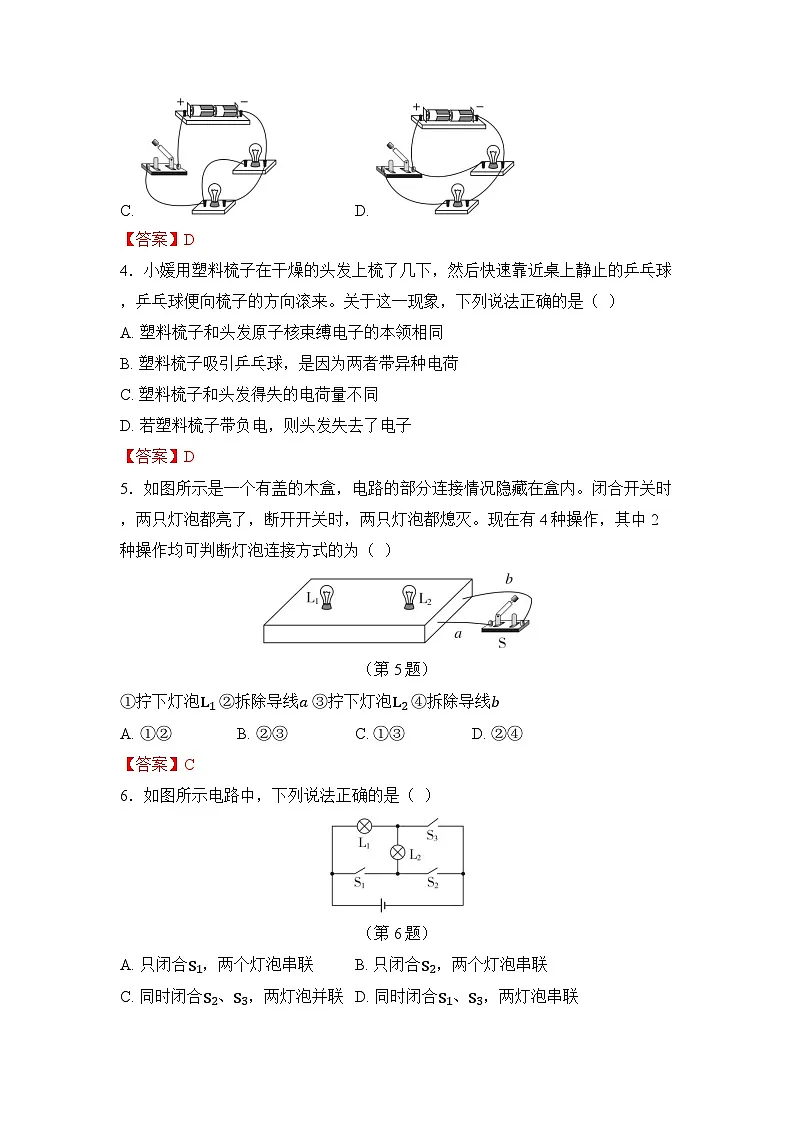

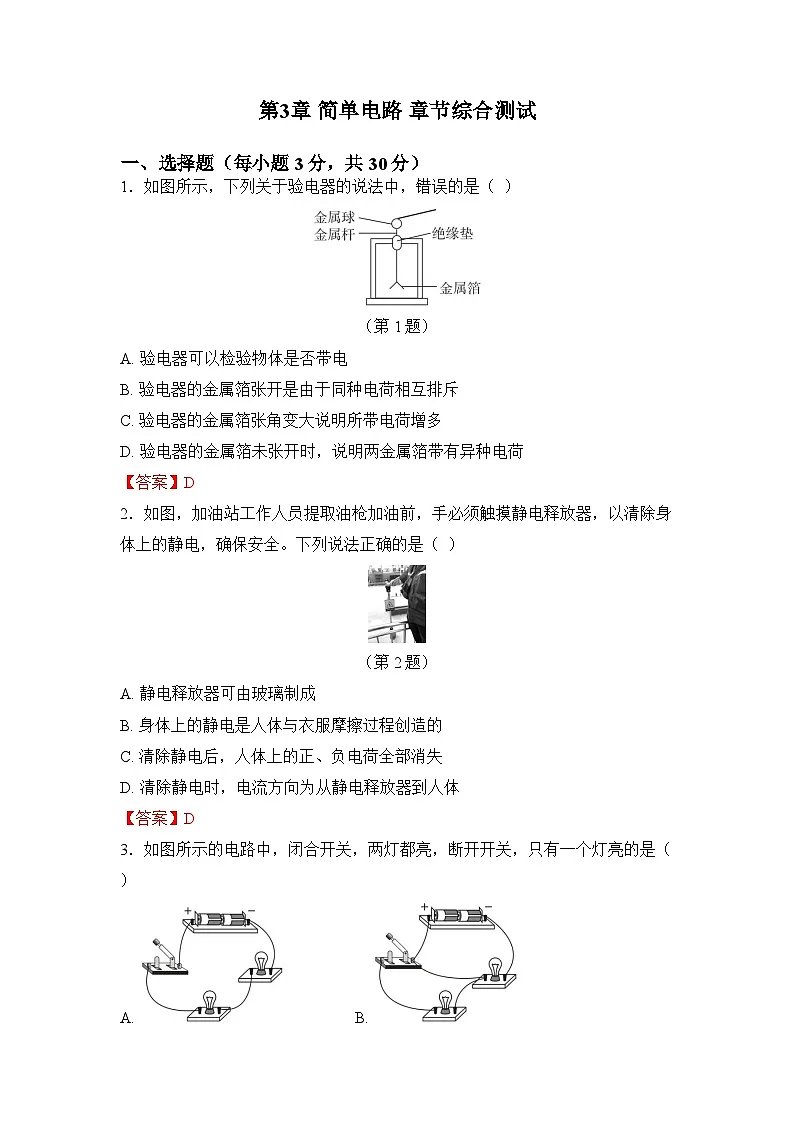

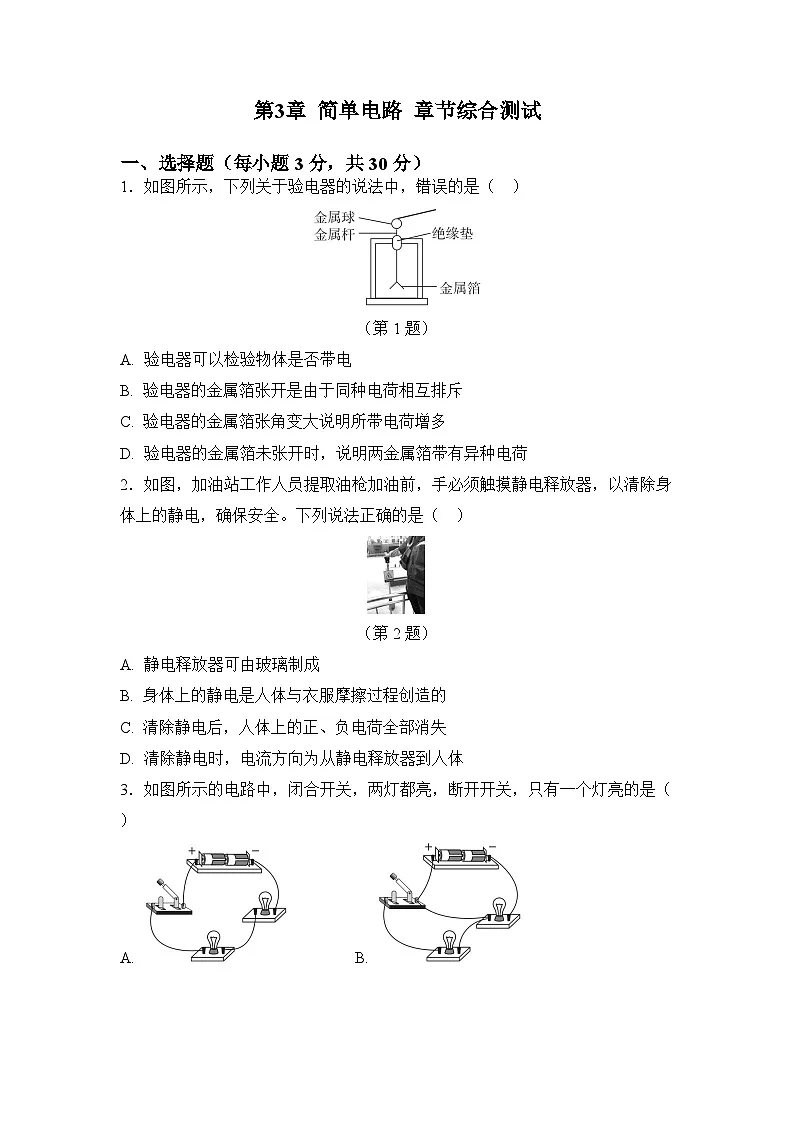

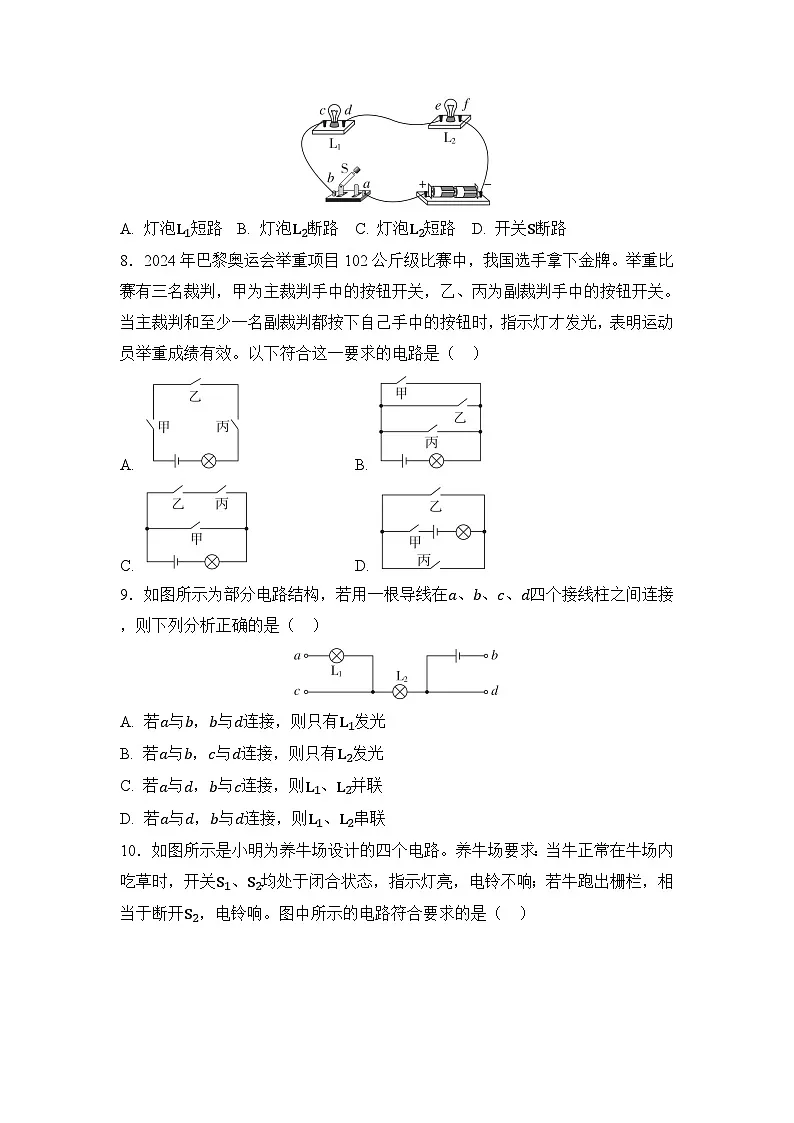

简单电路 章节综合测试一、选择题（每小题3分，共30分）1．如图所示，下列关于验电器的说法中，错误的是（ ）（第1题）A. 验电器可以检验物体是否带电B. 验电器的金属箔张开是由于同种电荷相互排斥C. 验电器的金属箔张角变大说明所带电荷增多D. 验电器的金属箔未张开时，说明两金属箔带有异种电荷2．如图，加油站工作人员提取油枪加油前，手必须触摸静电释放器，以清除身体上的静电，确保安全。下列说法正确的是（ ）（第2题）A. 静电释放器可由玻璃制成B. 身体上的静电是人体与衣服摩擦过程创造的C. 清除静电后，人体上的正、负电荷全部消失D. 清除静电时，电流方向为从静电释放器到人体3．如图所示的电路中，闭合开关，两灯都亮，断开开关，只有一个灯亮的是（ ）A. B. C. D. 4．小媛用塑料梳子在干燥的头发上梳了几下，然后快速靠近桌上静止的乒乓球，乒乓球便向梳子的方向滚来。关于这一现象，下列说法正确的是（ ）A. 塑料梳子和头发原子核束缚电子的本领相同B. 塑料梳子吸引乒乓球，是因为两者带异种电荷C. 塑料梳子和头发得失的电荷量不同D. 若塑料梳子带负电，则头发失去了电子5．如图所示是一个有盖的木盒，电路的部分连接情况隐藏在盒内。闭合开关时，两只灯泡都亮了，断开开关时，两只灯泡都熄灭。现在有4种操作，其中2种操作均可判断灯泡连接方式的为（ ）（第5题）①拧下灯泡L1 ②拆除导线a ③拧下灯泡L2 ④拆除导线b A. ①②B. ②③C. ①③D. ②④6．如图所示电路中，下列说法正确的是（ ）（第6题）A. 只闭合S1，两个灯泡串联B. 只闭合S2，两个灯泡串联C. 同时闭合S2、S3，两灯泡并联D. 同时闭合S1、S3，两灯泡串联7．如图所示，闭合开关S，两灯都不亮，当用一根导线分别连接a、b接线柱，c、d接线柱时，两灯都不亮；连接e、f接线柱时，只有一只灯泡发光。则电路故障可能是（ ）A. 灯泡L1短路B. 灯泡L2断路C. 灯泡L2短路D. 开关S断路8．2024年巴黎奥运会举重项目102公斤级比赛中，我国选手拿下金牌。举重比赛有三名裁判，甲为主裁判手中的按钮开关，乙、丙为副裁判手中的按钮开关。当主裁判和至少一名副裁判都按下自己手中的按钮时，指示灯才发光，表明运动员举重成绩有效。以下符合这一要求的电路是（ ）A. B. C. D. 9．如图所示为部分电路结构，若用一根导线在a、b、c、d四个接线柱之间连接，则下列分析正确的是（ ）A. 若a与b，b与d连接，则只有L1发光B. 若a与b，c与d连接，则只有L2发光C. 若a与d，b与c连接，则L1、L2并联D. 若a与d，b与d连接，则L1、L2串联10．如图所示是小明为养牛场设计的四个电路。养牛场要求：当牛正常在牛场内吃草时，开关S1、S2均处于闭合状态，指示灯亮，电铃不响；若牛跑出栅栏，相当于断开S2，电铃响。图中所示的电路符合要求的是（ ）A. B. C. D. 二、填空题（每空2分，共28分）11．如图甲所示，一个充电宝正在给手机充电，手机的电池相当于_ _ _ _ _ _ （填“电源”或“用电器”）；如图乙所示为宾馆房间的取电房卡，将房卡插入槽中，房间内的用电器才能使用，房卡的作用相当于电路元件中的_ _ ；如图丙所示，当开关S1闭合、S2断开时，电路处于_ _ （填“断路”“短路”或“通路”）状态。（第11题）12．教室内有若干个吊扇，其中控制每一个吊扇的调速器与该吊扇的连接方式是_ _ （填“并联”或“串联”）。如图所示为某学校电子屏中滚动播放的标语，其显示屏中的“增”字有一部分未显示出来，其他部分正常发光，由此可知，未发光部分与其他部分之间是_ _ （填“并联”或“串联”）的。（第12题）13．有甲、乙、丙三个轻质小球，乙球所带电荷与丝绸摩擦过的玻璃棒所带的电荷相同，将甲分别与乙、丙靠近时，它们相互作用的情况如图所示。则甲、丙的带电情况是：甲_ _ _ _ _ _ ，丙_ _ _ _ _ _ 。（第13题）14．拆弹专家在实验室模拟拆除定时炸弹，其引爆装置如图所示，当起爆器中有电流通过时就会引起爆炸。请你结合所学知识帮助拆弹专家分析，起爆前定时开关是_ _ （填“闭合”或“断开”）的；设定起爆时间一到，定时开关会自动由一种状态切换成另一种状态而发生爆炸，为使引爆装置停止工作，拆弹专家应在图中 _ _ _ _ （填“a”或“b”）处剪断导线。（第14题）15．雾霾天气的主要污染物是PM2.5，PM2.5是大气中直径小于等于2.5μm的颗粒悬浮物，它们在空中做无规则运动，很难自然沉降到地面，吸入后会进入血液对人体造成危害。如图为某大学的科研团队成功研制出的PM2.5净化器原理图。闭合开关S1、S2后：（第15题）（1） 风扇旋转吸入空气，气流外侧A处的颗粒物也被吸入净化器。颗粒物很快会被金属网C吸引，这是因为带电体具有_ _ _ _ _ _ _ _ _ _ _ _ 的性质。颗粒物接触金属网C后会带上 （填“正”或“负”）电。（2） 带电颗粒物因接触C后与C带同种电荷迅速离开金属网C，颗粒物很快又被带有正电荷的棉芯D牢牢粘住，这又是因为_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。16．如图所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线，为了辨别哪两个线头为同一根导线的两端，可以用图示方法测试，其操作过程如下：用两个颜色不同的小灯泡接入电路，分别用导线连接D、E、F，通过观察现象，就可判断出所有导线的首尾。实验结果如下表所示，请你判断，A和 _ _ _ _ 为一根导线，B和_ _ _ _ 为一根导线。（均填“D”“E”或“F”）（第16题）三、作图题（每图3分，共12分）17．请根据图甲所示的电路图，将图乙中的实物电路连接完整。甲乙18．根据如图所示的实物图，画出对应的电路图。（画线要横平竖直，使电路图简洁美观）19．在如图所示的电路中，有一根导线连接错误，请将错误导线用“×”标出，并画出正确连接方式。要求：改正后，灯泡和电动机并联，开关S控制所有用电器，S1只控制电动机。（第19题）20．小明设计了一个高铁轨道螺栓警报器模型电路，其原理是：金属螺栓连接在电路中，当螺栓松动掉落时，它会与下端的导线分离而断开，此时电灯亮起而发出警报。请用笔画线代替导线，连接器材，完成电路设计。（第20题）四、实验探究题（每空2分，共30分）21．如图甲所示，小颖和小红做了“探究串联电路的特点”的实验。甲乙（1） 在连接电路时，开关必须_ _ ；应该选择规格_ _ _ _ _ _ （填“相同”或“不相同”）的两个小灯泡。（2） 小颖连接了如图乙所示的电路，如果闭合开关，两个灯泡都将_ _ _ _ _ _ _ _ （填“不会发光”或“会被烧坏”），出现 _ _ （填“开路”或“短路”）现象。（3） 小颖想将电路全部拆散，重新连接。小红认为只需拆除_ _ _ _ （填“a”“b”“c”“d”或“e”）这一根导线，就能成为两灯串联的正确电路。（4） 排除故障后，小颖闭合开关发现L1、L2都发光时，取下其中一个灯泡，可观察到另一灯泡_ _ _ _ _ _ 的现象，说明了串联电路中各用电器_ _ _ _ _ _ _ _ （填“相互影响”或“互不影响”）这一特点。22．用如图所示的电路探究并联电路特点，闭合所有开关，发现：现象1：灯L1 发光现象2：灯L2 不发光对此现象的原因有以下三种猜想：猜想1：干路上某根导线断路猜想2：灯L2 的灯丝断路猜想3：灯L2 支路某根导线断路（1） 根据现象_ _ _ _ （填数字）可以判断猜想1是错误的。（2） 若灯L2不发光的原因是由猜想2或猜想3引起的，用以下两种方法可以验证：方法1：不添加器材且不拆除导线。具体操作是：_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。方法2：用一根完好的导线接在L2的A、B两端，闭合所有开关，若观察灯 _ _ _ _ _ _ （填“L1”或“L2”）发光，则猜想 _ _ _ _ （填数字）正确。23．开关是用于控制电路通与断的基本电路元件，不同类型开关、不同的连接方式，可使电路发挥不同功能。（1） 如图所示的电路，通过开关S1、S2的断开与闭合，可使两灯组成串联或并联电路（S2为单刀双掷开关）。若闭合开关S1，同时将开关S2接b，则有电流通过的灯泡是_ _ _ _ _ _ 。（2） 用电器可以并联或串联，开关也能并联或串联，从而达到不同的控制效果。卖衣服的商场有两个试衣间，如果两个试衣间都有人（锁门——门插销相当于一个开关闭合），则入口处“有人”指示灯亮起；如果两个试衣间都没有人或只有一间有人时，指示灯不亮。则此电路的两个开关应该是_ _ （填“串联”或“并联”）。（3） 以下情景中，开关与（2）中开关安装方式相同的是_ _ _ _ 。A. 楼道里的电灯，夜间有人走动发出声音时会亮B. 卧室门口有开关，床头也有开关，都能单独控制卧室里灯的亮与灭C. 烟雾报警器有两个触发开关，一个是探测烟雾的，浓度达到一定程度，开始报警；另一个是探测温度的，温度达到一定的程度，也会开始报警（4） 电冰箱门框上有一个通过冰箱门来控制的开关，当冰箱门打开时，与开关相连的弹簧伸长，开关闭合，使冰箱内的照明灯发光；当冰箱门关闭时，弹簧被压缩，开关断开，使冰箱内的照明灯熄灭。下列图中符合要求的电路是_ _ _ _ 。A.B.C.D.实验序号用导线连接现象1D、E全不亮2D、F绿灯亮3E、F红灯亮
