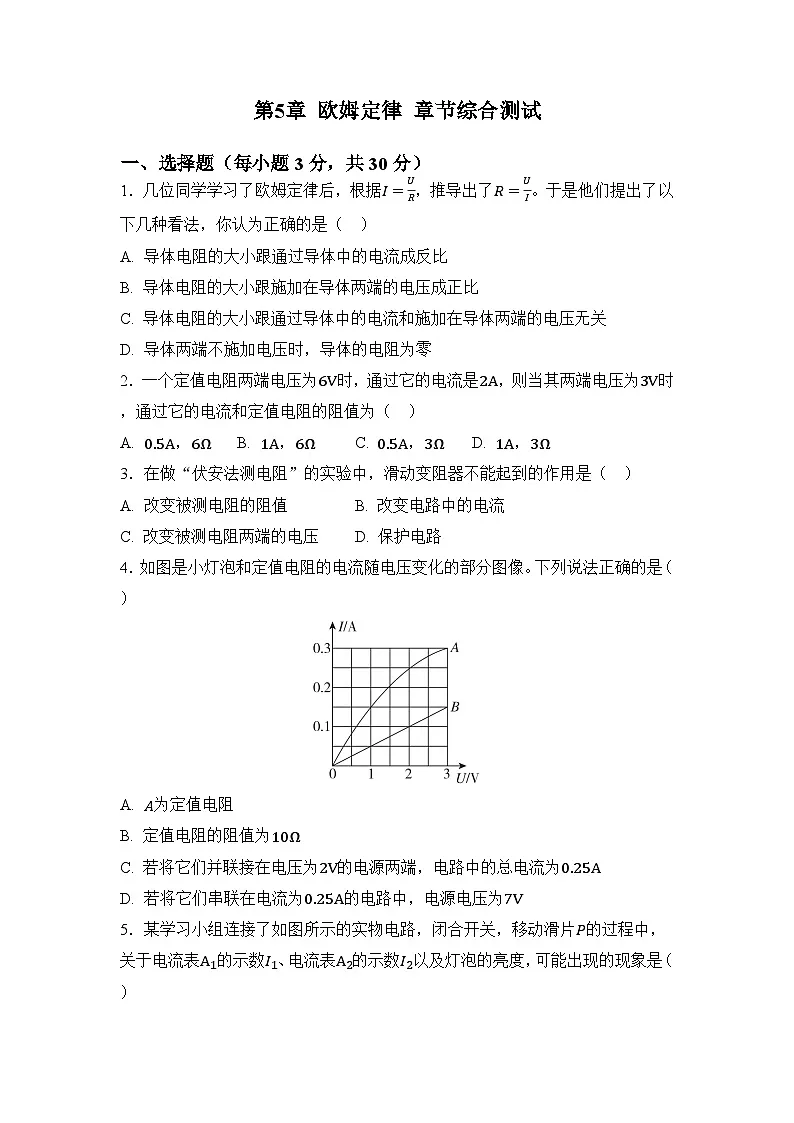

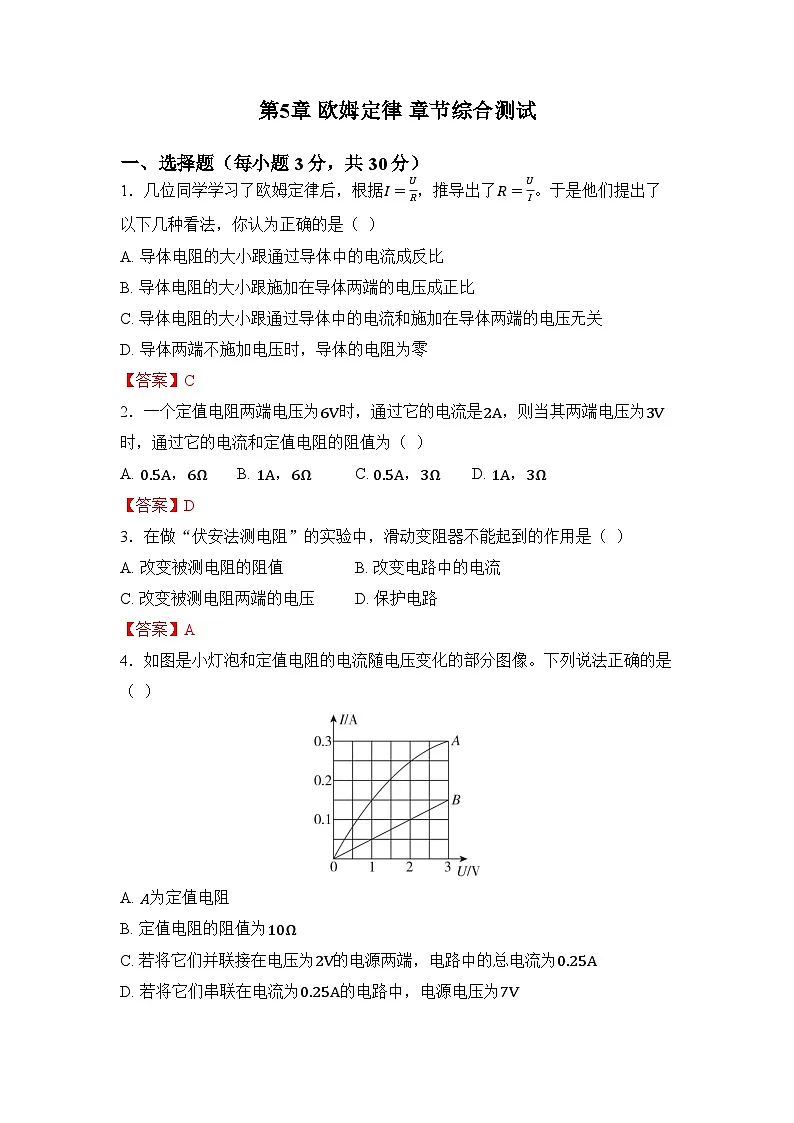

一、选择题（每小题3分，共30分）
1．几位同学学习了欧姆定律后，根据I=UR，推导出了R=UI。于是他们提出了以下几种看法，你认为正确的是（ ）
A. 导体电阻的大小跟通过导体中的电流成反比
B. 导体电阻的大小跟施加在导体两端的电压成正比
C. 导体电阻的大小跟通过导体中的电流和施加在导体两端的电压无关
D. 导体两端不施加电压时，导体的电阻为零
2．一个定值电阻两端电压为6V时，通过它的电流是2A，则当其两端电压为3V时，通过它的电流和定值电阻的阻值为（ ）
A. 0.5A，6ΩB. 1A，6ΩC. 0.5A，3ΩD. 1A，3Ω
3．在做“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（ ）
A. 改变被测电阻的阻值B. 改变电路中的电流
C. 改变被测电阻两端的电压D. 保护电路
4．如图是小灯泡和定值电阻的电流随电压变化的部分图像。下列说法正确的是（ ）
A. A为定值电阻
B. 定值电阻的阻值为10Ω
C. 若将它们并联接在电压为2V的电源两端，电路中的总电流为0.25A
D. 若将它们串联在电流为0.25A的电路中，电源电压为7V

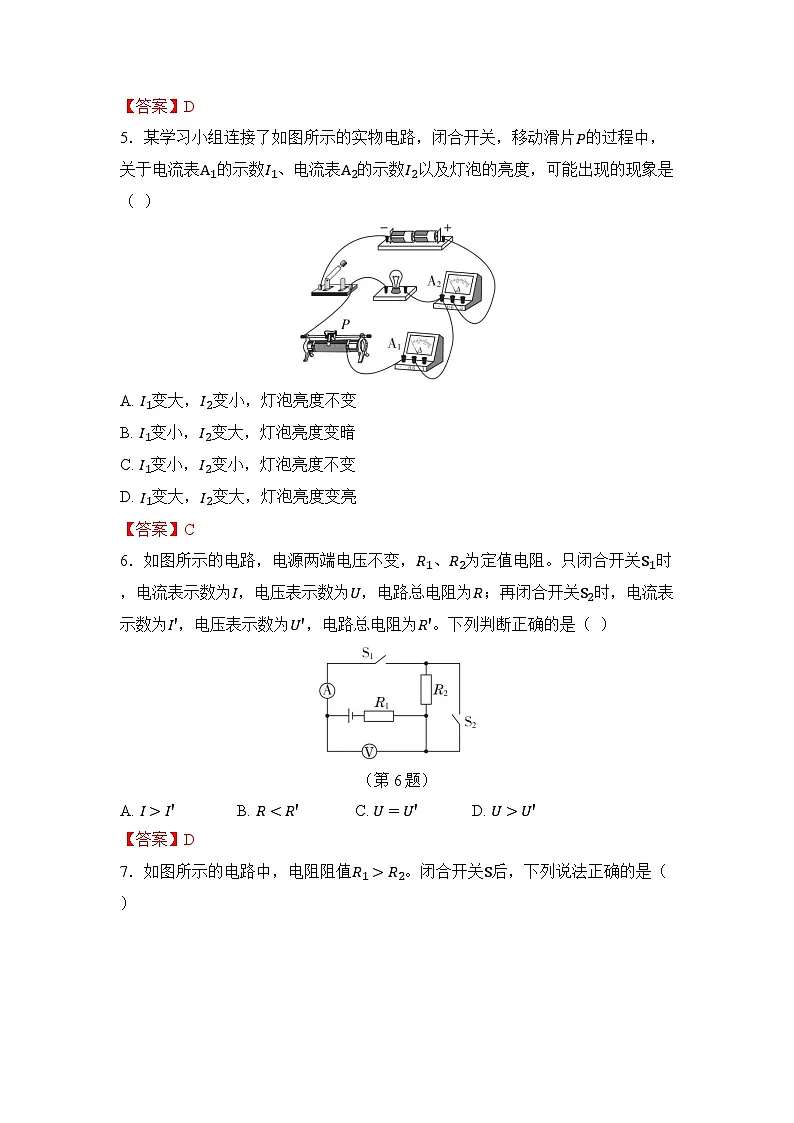

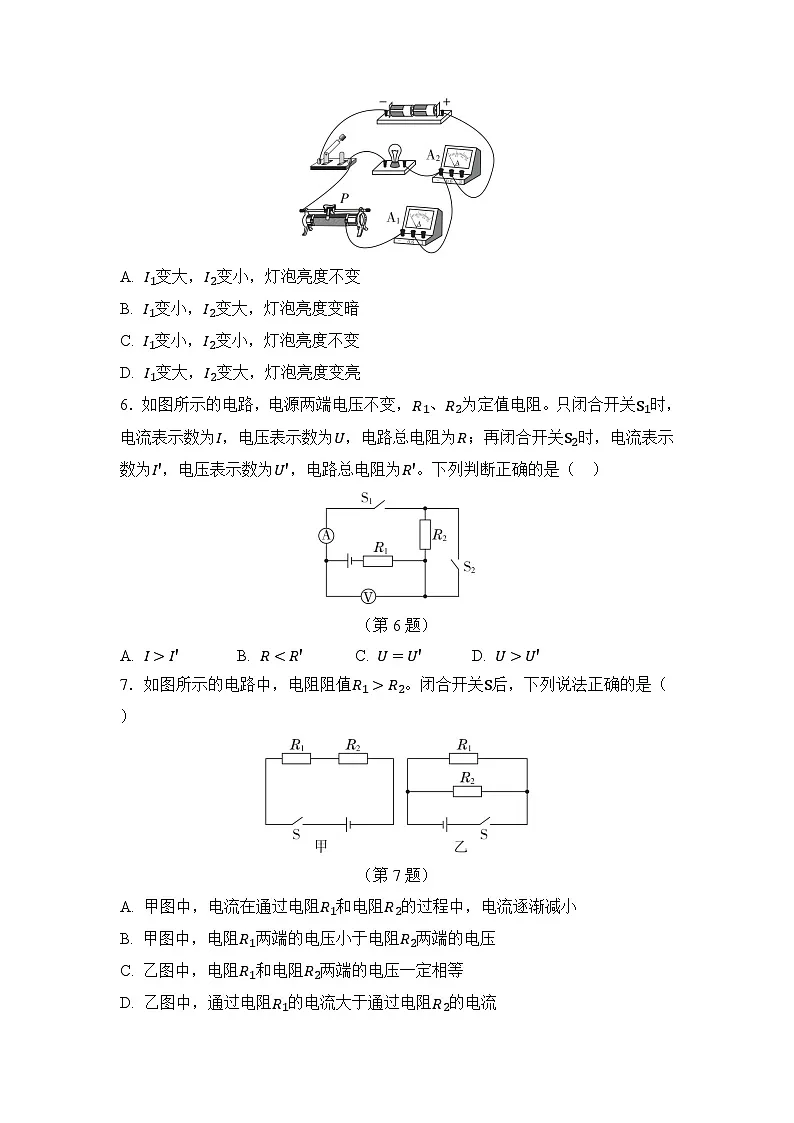

5．某学习小组连接了如图所示的实物电路，闭合开关，移动滑片P的过程中，关于电流表A1的示数I1、电流表A2的示数I2以及灯泡的亮度，可能出现的现象是（ ）
A. I1变大，I2变小，灯泡亮度不变
B. I1变小，I2变大，灯泡亮度变暗
C. I1变小，I2变小，灯泡亮度不变
D. I1变大，I2变大，灯泡亮度变亮
6．如图所示的电路，电源两端电压不变，R1、R2为定值电阻。只闭合开关S1时，电流表示数为I，电压表示数为U，电路总电阻为R；再闭合开关S2时，电流表示数为I′，电压表示数为U′，电路总电阻为R′。下列判断正确的是（ ）
（第6题）
A. I>I′B. RU′

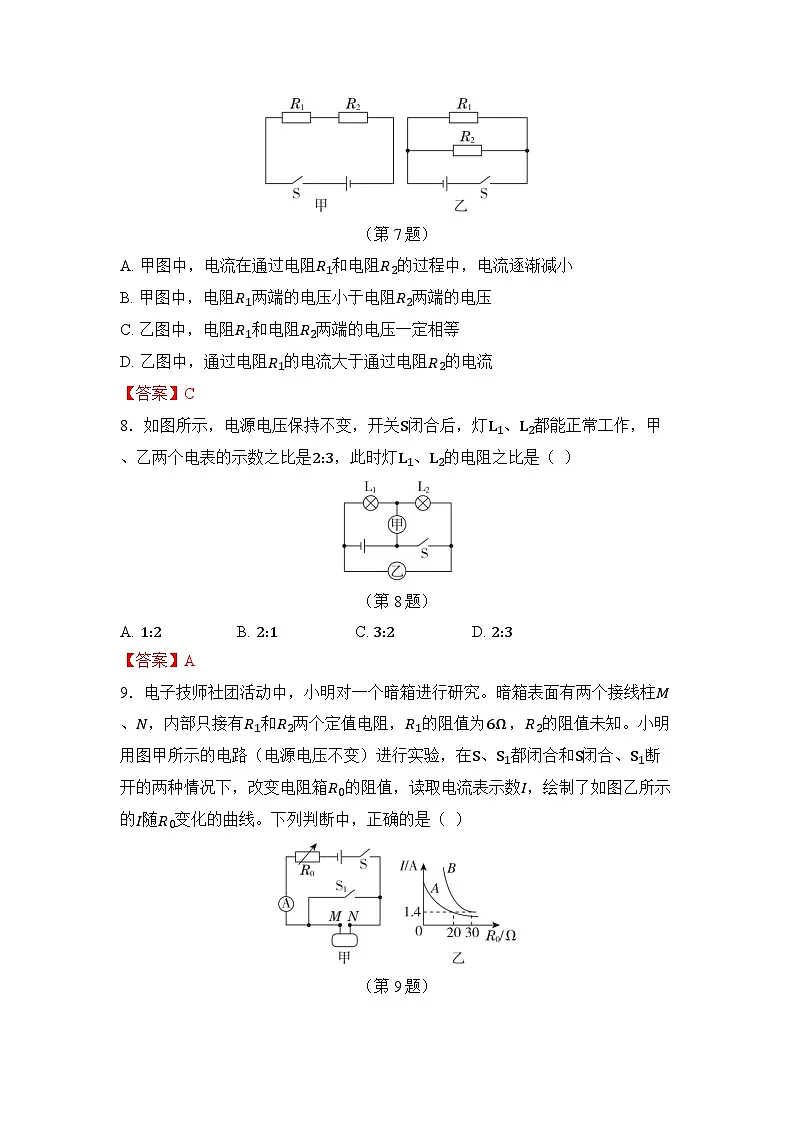

7．如图所示的电路中，电阻阻值R1>R2。闭合开关S后，下列说法正确的是（ ）
（第7题）
A. 甲图中，电流在通过电阻R1和电阻R2的过程中，电流逐渐减小
B. 甲图中，电阻R1两端的电压小于电阻R2两端的电压
C. 乙图中，电阻R1和电阻R2两端的电压一定相等
D. 乙图中，通过电阻R1的电流大于通过电阻R2的电流

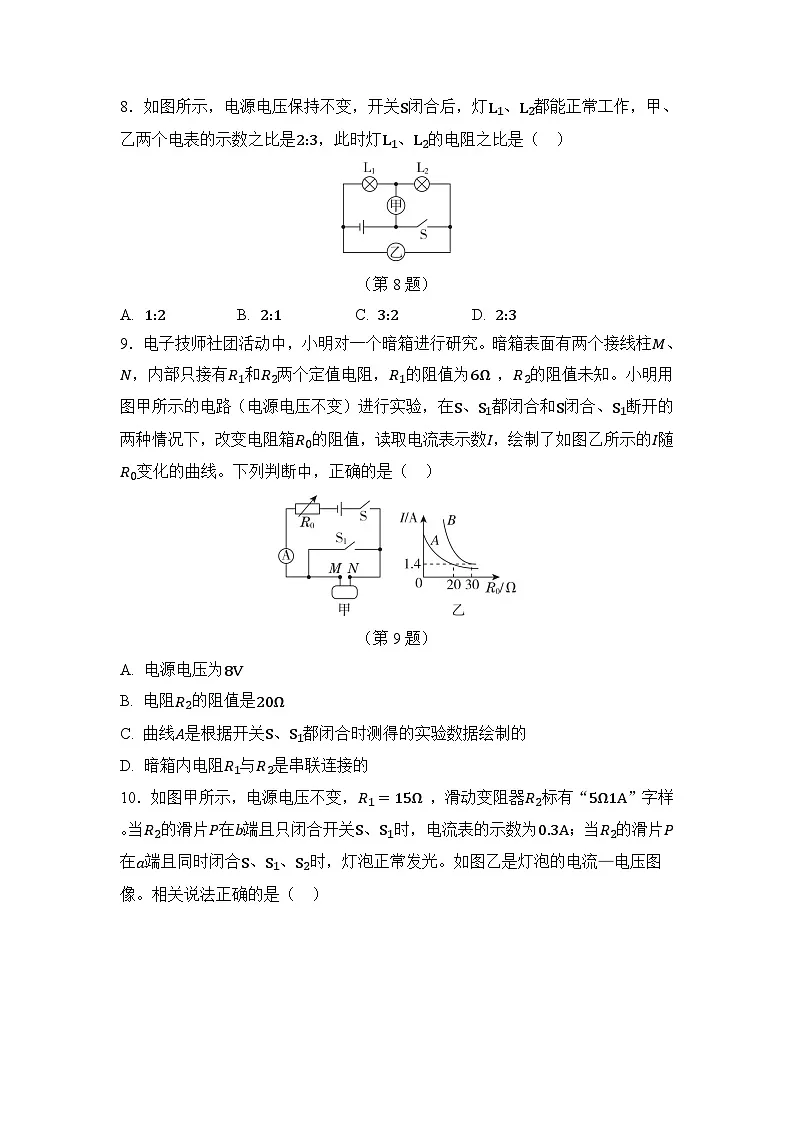

8．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2:3，此时灯L1、L2的电阻之比是（ ）
（第8题）
A. 1:2B. 2:1C. 3:2D. 2:3
9．电子技师社团活动中，小明对一个暗箱进行研究。暗箱表面有两个接线柱M、N，内部只接有R1和R2两个定值电阻，R1的阻值为6Ω ，R2的阻值未知。小明用图甲所示的电路（电源电压不变）进行实验，在S、S1都闭合和S闭合、S1断开的两种情况下，改变电阻箱R0的阻值，读取电流表示数I，绘制了如图乙所示的I随R0变化的曲线。下列判断中，正确的是（ ）
（第9题）
A. 电源电压为8V
B. 电阻R2的阻值是20Ω
C. 曲线A是根据开关S、S1都闭合时测得的实验数据绘制的
D. 暗箱内电阻R1与R2是串联连接的
10．如图甲所示，电源电压不变，R1=15Ω ，滑动变阻器R2标有“5Ω1A”字样。当R2的滑片P在b端且只闭合开关S、S1时，电流表的示数为0.3A；当R2的滑片P在a端且同时闭合S、S1、S2时，灯泡正常发光。如图乙是灯泡的电流—电压图像。相关说法正确的是（ ）
A. 电源电压为3V
B. 灯泡正常发光时，灯丝电阻为5Ω
C. 只闭合开关S、S2时，滑片P从b端移到a端，电流表的示数变化范围为0.6～0.8A
D. 只闭合开关S、S2，当电压表示数为1.5V时，灯泡的电流为0.32A
二、填空题（每空2分，共24分）
11．如图所示的电路，电源电压为10V，R1=40Ω ，电流表的示数为0.2A，则R2的阻值是Ω ，电压表的示数_ _ _ _ V。
（第11题）
12．体脂率是指人体内脂肪的质量占人体总质量的百分比。肌肉密度比脂肪密度大，肌肉比脂肪更容易导电。若人的体脂率下降，体重不变，则人体的密度增大，人体的电阻_ _ （填“增大”或“减小”）。若小强的父亲在医院测体脂率时，加在两手之间的电压为5V，通过的电流为2.5mA，则小强的父亲两手之间的电阻为_ _ _ _ _ _ _ _ Ω 。小强的父亲两手之间的电阻_ _ （填“可能”或“不可能”）大于两脚之间的电阻。
13．如图所示，电阻R1、R2、R3的阻值分别为R、2R、2R，为二极管。二极管具有单向导电性，只允许电流从其正极向负极通过，不允许电流反方向通过；当电流从二极管的正极流向负极时，其电阻为零。闭合开关S，接入电路的总电阻为_ _ _ _ _ _ 。现将电源正负极对调再接回原位置，则前后两种情况通过R2的电流之比为_ _ _ _ _ _ 。
（第13题）
14．现有一个热敏电阻，其阻值R随温度t的升高而减小，部分数据如表所示，利用它可以制作温度报警器，其电路的一部分如图所示，图中两个虚线框内一个接热敏电阻，一个接定值电阻，电源电压恒为12V，当图中的输出电压达到或超过8V时，便触发报警器（图中未画出）报警，不考虑报警器对电路的影响。要求环境温度达到或超过40℃时开始报警，则热敏电阻应接在虚线框_ _ _ _ （填数字）内，另一虚线框内定值电阻阻值为_ _ kΩ 。若将虚线框内两元件对调，则报警器报警的最高温度为℃。
（第14题）
15．如图甲所示的电路中，电源电压恒定，R1、R2是定值电阻，R3是滑动变阻器。闭合开关S，将滑动变阻器的滑片P由a端移到b端，两电压表示数随电流表示数变化的关系图像如图乙所示，则（填“AB”或“BC”）段是电压表V2示数变化的图像，电源电压为V。
三、实验探究题（每空2分，每图2分，共28分）
16．在“探究电流与电压、电阻的关系”实验中：
（1） 请用笔画线代替导线，将图甲中的电路连接完整，要求滑片P向B端滑动时，滑动变阻器接入电路的电阻变大（连线时导线不允许交叉），并在图乙的方框内画出对应电路图。
（2） 连接电路时开关应_ _ 。正确连接好电路后，闭合开关发现电压表示数为2.8V；电流表无示数，移动滑片P，两表示数均无变化，则故障原因是_ _ _ _ _ _ _ _ _ _ _ _ 。
（3） 在“探究电流与电阻的关系”过程中，小明将5Ω 的电阻换成10Ω 的电阻后，闭合开关，直接读出电流值。同组的小江告诉他这种做法不正确，因为_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。
（4） 小明根据实验数据绘制了I−U和I−R的图像，如图丙、丁所示。由图丙可以得到的实验结论是：_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ ；由图丁可知，小明在“探究电流与电阻的关系”过程中，电压表示数为_ _ _ _ V。
17．用“伏安法”测未知电阻的阻值。
（1） 请用笔画线表示导线，将图甲所示的实物连接成完整电路。要求：滑动变阻器的滑片P向左移动时，电流表示数变小。（请勿更改原有导线，导线不能交叉）
（2） 连接电路前，开关必须_ _ 。电路接通前，滑动变阻器的滑片P应该移至图中_ _ _ _ （填“A”或“B”）处。
（3） 小林闭合开关后，发现电流表有示数，但电压表无示数，此时电路中的一处故障是待测电阻Rx_ _ （填“短路”或“断路”）。
（4） 小林排除故障后，利用滑片P调节滑动变阻器接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值。有一次测量电流表的指针如图乙所示，其示数为_ _ A；另一次测量电压表的指针如图丙所示，其示数为_ _ V。
（5） 第二小组的小军同学，误将电压表接在了滑动变阻器两端，根据几次实验数据绘制了滑动变阻器的U−I图像，如图丁所示，根据图丁可计算出待测电阻Rx=Ω （实验过程中，电源电压保持不变）。
（6） 第三小组的同学们利用已知电阻R0设计并连接了如图戊所示的电路来测量未知定值电阻Rx的阻值。主要步骤如下：
①闭合开关S1 和S2，电压表的示数为U1；
②只断开开关S2，电压表的示数为U2；
由此可得Rx的阻值为_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ （用字母U1、U2、R0表示）。
四、计算题（第18题8分，第19题10分，共18分）
18．如图所示电路，电源电压不变，R2=30Ω ，R3=20Ω 。当S1闭合，S2断开时，电流表的示数为0.4A。当S1、S2都断开时，电流表的示数为0.3A。求：
（1） 电源电压。
（2） R1的阻值。
（3） 当S1、S2都闭合时，电流表的示数。
19．图甲是某品牌身高、体重测量仪。学校物理兴趣小组的同学根据该测量仪的工作情况，设计了其电路原理图，如图乙所示，装置放在水平地面上。电源UA的电压大小未知，电压表量程为0～15V，电流表A1量程为0～0.6A，滑动变阻器R2是竖直固定放置的电阻棒，其滑片P可以随身高的变化竖直上下移动，其接入电路的阻值与接入电路的长度成正比；电源UB的电压为3V，脚踏板下方有一压敏电阻R3，其阻值随压力F大小变化规律如图丙所示。同时闭合开关S1、S2，身高ℎ1=160cm的小明站在踏板上时，电流表A2的示数为0.15A，此时滑片恰好在R2中点，电压表示数为14.4V，电流表A1的示数为0.36A；身高ℎ2=140cm的小红站在踏板上时，电压表示数为12V，电流表A1的示数为0.6A。求：
（1） 小明的重力。
（2） 电源UA的电压。
（3） 在电路安全前提下，身高测量仪的测量范围。
环境温度t/℃
5
10
20
30
40
50
60
热敏电阻R/kΩ
6.0
4.4
2.8
1.8
1.1
0.8
0.7
