初中物理教科版（2024）九年级上册（2024）第2节 欧姆定律课时练习

这是一份初中物理教科版（2024）九年级上册（2024）第2节 欧姆定律课时练习，共8页。试卷主要包含了选择题，填空题，实验探究题，计算题等内容，欢迎下载使用。

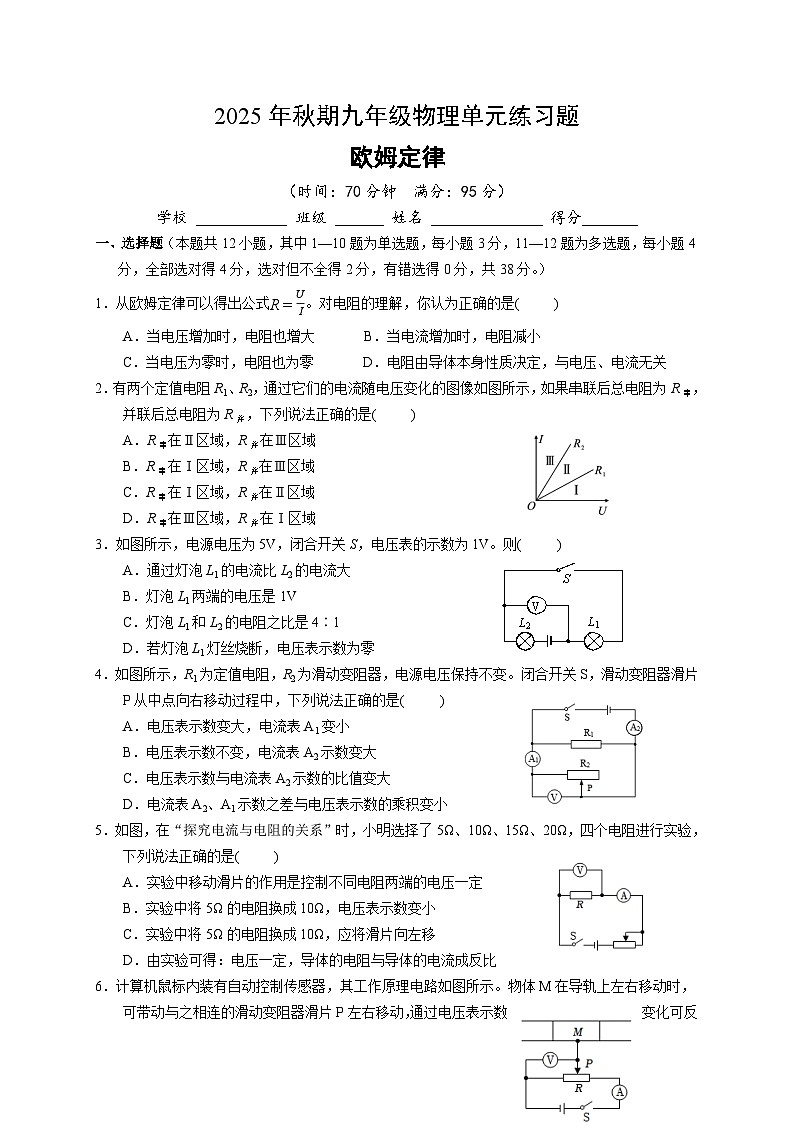

（时间：70分钟 满分：95分）
学校 _____________ 班级 _______ 姓名 ________________ 得分________
一、选择题（本题共12小题，其中1—10题为单选题，每小题3分，11—12题为多选题，每小题4分，全部选对得4分，选对但不全得2分，有错选得0分，共38分。）
1．从欧姆定律可以得出公式R=UI。对电阻的理解，你认为正确的是( )
A．当电压增加时，电阻也增大 B．当电流增加时，电阻减小
C．当电压为零时，电阻也为零 D．电阻由导体本身性质决定，与电压、电流无关
2．有两个定值电阻R1、R2，通过它们的电流随电压变化的图像如图所示，如果串联后总电阻为R串，并联后总电阻为R并，下列说法正确的是( )
A．R串在Ⅱ区域，R并在Ⅲ区域
B．R串在Ⅰ区域，R并在Ⅲ区域
C．R串在Ⅰ区域，R并在Ⅱ区域
D．R串在Ⅲ区域，R并在Ⅰ区域
3．如图所示，电源电压为5V，闭合开关S，电压表的示数为1V。则( )
A．通过灯泡L1的电流比L2的电流大
B．灯泡L1两端的电压是1V
C．灯泡L1和L2的电阻之比是4∶1
D．若灯泡L1灯丝烧断，电压表示数为零
4．如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变。闭合开关S，滑动变阻器滑片P从中点向右移动过程中，下列说法正确的是( )
A．电压表示数变大，电流表A1变小
B．电压表示数不变，电流表A2示数变大
C．电压表示数与电流表A2示数的比值变大
D．电流表A2、A1示数之差与电压表示数的乘积变小
5．如图，在“探究电流与电阻的关系”时，小明选择了5Ω、10Ω、15Ω、20Ω，四个电阻进行实验，下列说法正确的是( )
A．实验中移动滑片的作用是控制不同电阻两端的电压一定
B．实验中将5Ω的电阻换成10Ω，电压表示数变小
C．实验中将5Ω的电阻换成10Ω，应将滑片向左移
D．由实验可得：电压一定，导体的电阻与导体的电流成反比

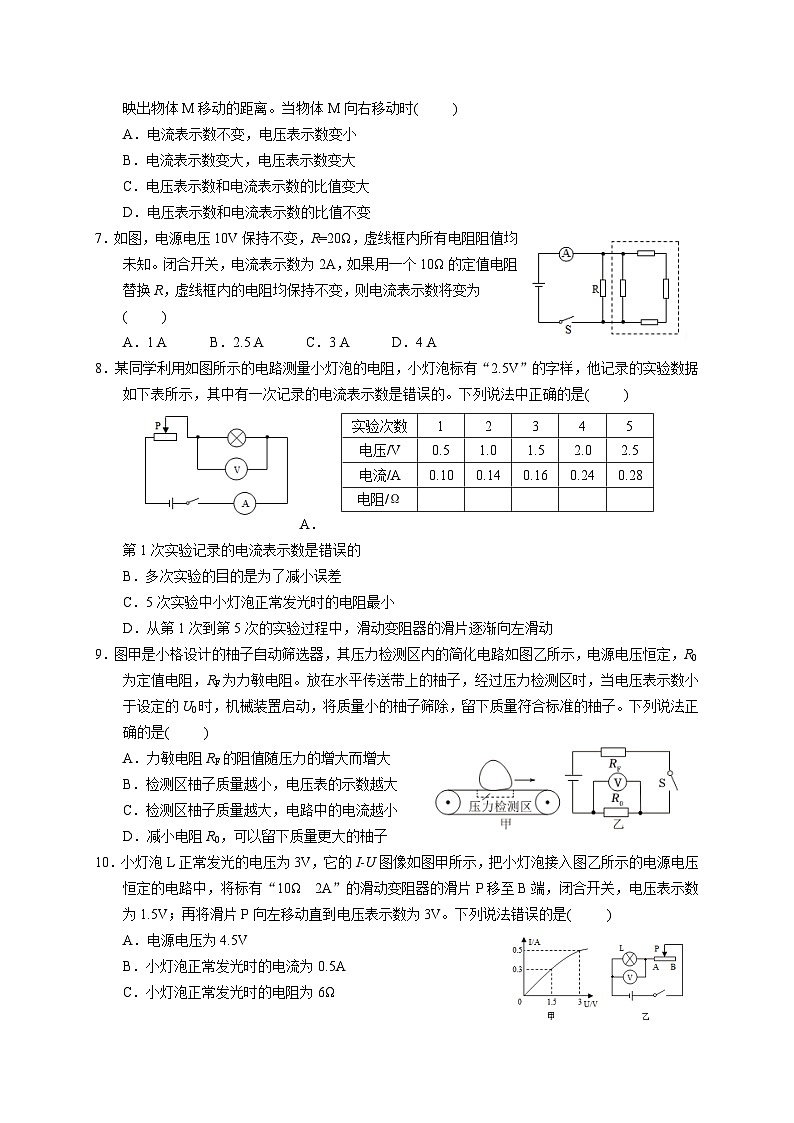

6．计算机鼠标内装有自动控制传感器，其工作原理电路如图所示。物体M在导轨上左右移动时，可带动与之相连的滑动变阻器滑片P左右移动，通过电压表示数变化可反映出物体M移动的距离。当物体M向右移动时( )
A．电流表示数不变，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电压表示数和电流表示数的比值变大
D．电压表示数和电流表示数的比值不变
7．如图，电源电压10V保持不变，R=20Ω，虚线框内所有电阻阻值均未知。闭合开关，电流表示数为2A，如果用一个10Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为( )
A．1 A B．2.5 A C．3 A D．4 A
8．某同学利用如图所示的电路测量小灯泡的电阻，小灯泡标有“2.5V”的字样，他记录的实验数据如下表所示，其中有一次记录的电流表示数是错误的。下列说法中正确的是( )
A．第1次实验记录的电流表示数是错误的
B．多次实验的目的是为了减小误差
C．5次实验中小灯泡正常发光时的电阻最小
D．从第1次到第5次的实验过程中，滑动变阻器的滑片逐渐向左滑动
9．图甲是小格设计的柚子自动筛选器，其压力检测区内的简化电路如图乙所示，电源电压恒定，R0为定值电阻，RF为力敏电阻。放在水平传送带上的柚子，经过压力检测区时，当电压表示数小于设定的U0时，机械装置启动，将质量小的柚子筛除，留下质量符合标准的柚子。下列说法正确的是( )
A．力敏电阻RF的阻值随压力的增大而增大
B．检测区柚子质量越小，电压表的示数越大
C．检测区柚子质量越大，电路中的电流越小
D．减小电阻R0，可以留下质量更大的柚子
10．小灯泡L正常发光的电压为3V，它的I-U图像如图甲所示，把小灯泡接入图乙所示的电源电压恒定的电路中，将标有“10Ω 2A”的滑动变阻器的滑片P移至B端，闭合开关，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V。下列说法错误的是( )
A．电源电压为4.5V
B．小灯泡正常发光时的电流为0.5A
C．小灯泡正常发光时的电阻为6Ω
D．小灯泡正常发光时，滑动变阻器接入电路的阻值为5Ω

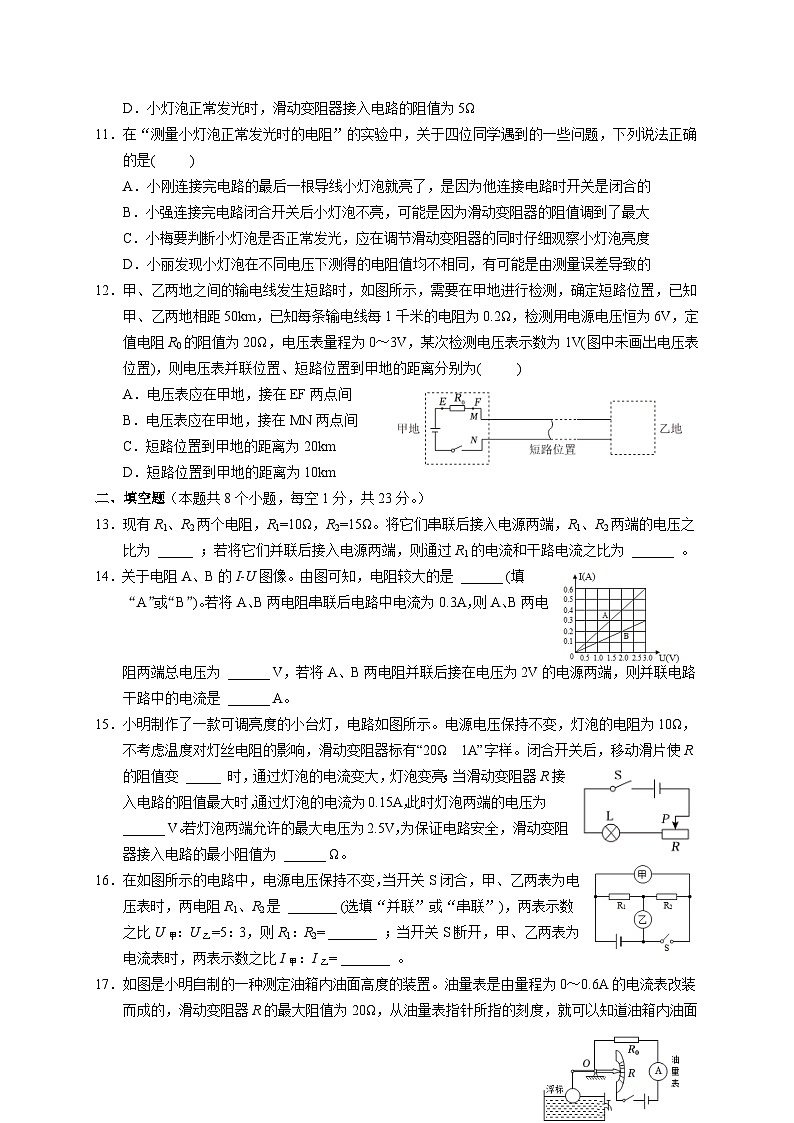

11．在“测量小灯泡正常发光时的电阻”的实验中，关于四位同学遇到的一些问题，下列说法正确的是( )
A．小刚连接完电路的最后一根导线小灯泡就亮了，是因为他连接电路时开关是闭合的
B．小强连接完电路闭合开关后小灯泡不亮，可能是因为滑动变阻器的阻值调到了最大
C．小梅要判断小灯泡是否正常发光，应在调节滑动变阻器的同时仔细观察小灯泡亮度
D．小丽发现小灯泡在不同电压下测得的电阻值均不相同，有可能是由测量误差导致的
12．甲、乙两地之间的输电线发生短路时，如图所示，需要在甲地进行检测，确定短路位置，已知甲、乙两地相距50km，已知每条输电线每1千米的电阻为0.2Ω，检测用电源电压恒为6V，定值电阻R0的阻值为20Ω，电压表量程为0～3V，某次检测电压表示数为1V(图中未画出电压表位置)，则电压表并联位置、短路位置到甲地的距离分别为( )
A．电压表应在甲地，接在EF两点间
B．电压表应在甲地，接在MN两点间
C．短路位置到甲地的距离为20km
D．短路位置到甲地的距离为10km
二、填空题（本题共8个小题，每空1分，共23分。）
13．现有R1、R2两个电阻，R1=10Ω，R2=15Ω。将它们串联后接入电源两端，R1、R2两端的电压之比为 _____ ；若将它们并联后接入电源两端，则通过R1的电流和干路电流之比为 ______ 。
14．关于电阻A、B的I-U图像。由图可知，电阻较大的是 ______ (填“A”或“B”)。若将A、B两电阻串联后电路中电流为0.3A，则A、B两电阻两端总电压为 ______ V，若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是 ______ A。
15．小明制作了一款可调亮度的小台灯，电路如图所示。电源电压保持不变，灯泡的电阻为10Ω，不考虑温度对灯丝电阻的影响，滑动变阻器标有“20Ω 1A”字样。闭合开关后，移动滑片使R的阻值变 _____ 时，通过灯泡的电流变大，灯泡变亮；当滑动变阻器R接入电路的阻值最大时，通过灯泡的电流为0.15A，此时灯泡两端的电压为 ______ V。若灯泡两端允许的最大电压为2.5V，为保证电路安全，滑动变阻器接入电路的最小阻值为 ______ Ω。
16．在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两电阻R1、R2是 _______ (选填“并联”或“串联”)，两表示数之比U甲：U乙=5：3，则R1：R2= _______ ；当开关S断开，甲、乙两表为电流表时，两表示数之比I甲：I乙= _______ 。
17．如图是小明自制的一种测定油箱内油面高度的装置。油量表是由量程为0～0.6A的电流表改装而成的，滑动变阻器R的最大阻值为20Ω，从油量表指针所指的刻度，就可以知道油箱内油面高度。已知电源电压为12V，当油箱内油面高度最高时，R的金属滑片在最下端，油量表指针满偏；当油箱内没有油时，R全部接入电路，油量表的读数最小。则R0的阻值是 _____ Ω，油量表的最小读数是 ______ A；当油箱内油面高度降为最高油面一半时，滑片正好在R的中点，据此推理油量表的刻度 _______ (选填“均匀”或“不均匀”)。
18．如图所示的电路中，电源电压保持为6V不变。闭合开关S，电路正常工作。当电流表示数0.2A时，电压表示数2V，则R2的阻值为 ______ Ω；若两个电表的示数突然变大，则发生的故障是 ____________ ；若两表均无示数，此时R2的阻值 _____ (选填“变大”、“变小”或“不变”)。
19．如图所示电路，电源电压保持不变，R1标有“20Ω 0.5A”字样，电流表的量程是0～0.6A，电压表的量程是0～3V。闭合开关S，R1的滑片向左滑动时，电流表的示数将 _______ ，电压表的示数将 _______ 。当滑片P在某一点时，两表的示数分别为0.3A和2.5V，移动滑片P到另一点时，两表的示数分别为0.4A和2V。为保证电路安全，滑动变阻器连入电路的最大电阻是 _______ Ω。
20．如图所示电路，电源电压保持不变，滑动变阻器最大阻值为20Ω，闭合开关S，当滑动变阻器的滑片P移到a端时，电流表的示数为0.75A，此时电阻R两端的电压为 ______ V；当滑动变阻器的滑片P移到b端时，电流表的示数为1.25A。则电源电压为 ______ V，电阻R的阻值为______ Ω。
三、实验探究题（本题共2小题，每空1分，共16分。）
21．小阳同学在“探究电流跟电阻、电压的关系”实验中，利用如图甲所示实验器材进行实验。
(1) 在图甲所示实物电路中， _________ 连接有错误。
(2) 闭合开关前，滑动变阻器的滑片P移动到 _______ (选填A或B)端。
(3) 小阳改正错误的电路连接后，进行实验。他闭合开关S，将滑动变阻器的滑片P向右移动时，观察到电流表的示数 _________ 。
(4) 右表是小阳记录的实验数据。请根据表中数据在图乙中的坐标系中描点，并绘制出本次实验中通过导体的电流跟该导体两端电压的关系图像。
(5) 通过绘制图像可发现在测量中有明显错误的数据是I= _______ A的实验数据。
(6) 根据图像可以判断：当电阻R两端电压为4V时，通过电阻R的电流I约为 _______ A。
(7) 分析图像，得出的结论是：当导体的电阻一定时，通过导体的电流跟导体两端的电压成 _____比。
(8) 完成实验后，小组又设计了如图丙所示的电路图，测量该小灯泡L正常发光时的电阻（灯泡正常工作电压为2.5V），R0为定值电阻，S2为单刀双掷开关，实验步骤如下：
① 闭合开关S1，将开关S2拨到触点2，移动滑片P，使电压表的示数U1=_______V。
② 保持滑片P的位置不变，再将开关S2拨到触点1，读出电压表的示数并记为U2。
③ 该小灯泡正常发光时的电阻RL=_______ （用U1、U2、R0表示）。
22．用5Ω、10Ω、20Ω的三个定值电阻探究电流与电阻的关系，实验所用电源电压为6V。
(1) 请用笔画线代替导线将图甲所示电路连接完整(当滑片向右移动时电流表的示数变大)。
(2) 先将5Ω的定值电阻接入电路，闭合开关后，电流表有示数，电压表无示数，可能是定值电阻 __________ 。
(3) 排除故障后进行实验，移动滑动变阻器的滑片，当电流表的示数如图乙所示时记录数据，则本实验中控制的定值电阻两端的电压为 ________ V。
(4) 断开开关，将5Ω的定值电阻换成10Ω的定值电阻，闭合开关，应将滑动变阻器的滑片向 _____ (选填“左”或“右”)端移动；移动滑片的过程中，眼睛应观察 __________ 的示数。
(5) 根据实验数据描绘出电流与电阻倒数的图像如图丙所示，由图像可知，电压一定时，电流与电阻成 _________。
(6) 分析实验数据可知，本实验所用滑动变阻器的最大阻值应不小于 ________ Ω。
四、计算题（本题共2小题，第23题8分，第24题10分，共18分。）
23．电源电压恒为5V，小灯泡正常发光时通过的电流为0.4A、电阻为10Ω，变阻器铭牌为“2A 20Ω”。在学习使用滑动变阻器的课堂中，小明按课本要求连成甲图的电路，小夏不小心连成了乙图的电路，他们发现都可以改变小灯泡的亮度！
(1) 甲图中要使小灯泡正常发光，变阻器的接入电路中的电阻是多大？
(2) 乙图中，当变阻器的滑片在最左端、最右端时，电流表的示数各是多大？（假设灯泡电阻不变）
24．国产某品牌的一辆电动汽车具有车速提醒功能，当车速过快时提醒驾驶员减速行驶。如图甲所示为该汽车车速提醒功能的简化电路图，电池两端的电压为12V，定值电阻为10Ω，RV为速度敏感电阻，其阻值随车速变化的关系图象如图乙所示。当速度达到120km/h时，观察到电压表的示数为10V，且报警铃声响起。当该车驶入泸州某高速服务区时，使用了“1兆瓦闪充”的充电装置，充电桩显示屏显示的信息为：充电电压1000V，充电5min，汽车仪表盘上显示的续航里程增加了400km。求：
(1) 当报警铃响起时，速度敏感电阻RV的阻值；
(2) 当车速减为零时，电压表的示数；
(3) 本次“1兆瓦闪充”中的充电电流。
2025年秋期九年级物理单元练习题欧姆定律
参考答案
一、选择题（本题共12小题，其中1—10题为单选题，每小题3分，11—12题为多选题，每小题4分，全部选对得4分，选对但不全得2分，有错选得0分，共38分。）
二、填空题（本题共8个小题，每空1分，共23分。）
13 2∶3 3∶5 14 B 4.5 0.6 15 小 1.5 8
16 串联 2∶3 2∶5 17 20 0.3 不均匀 18 20 R2短路 不变
19 变小 变大 15 20 0 15 30
三、实验探究题（本题共2小题，每空1分，共16分。）
21 (1) 电压表
(2) A
(3) 变大
(4) 见右图
(5) 0.38
(6) 0.8
(7) 正
(8) 2.5 U1R0U2-U1
22 (1) 见右图
(2) 短路
(3) 2
(4) 左 电压表
(5) 反比
(6) 40
四、计算题（本题共2小题，第23题8分，第24题10分，共18分。）
23．解：
(1) 在图甲中，小灯泡正常发光时两端的电压：U灯=IR灯=0.4A×10Ω=4V
滑动变阻器两端的电压：U1=U-U灯=5V-4V=1V
变阻器的接入电路中的电阻：R=U1I=1V0.4A=2.5Ω
(2) 乙图中，当变阻器的滑片在最左端，小灯泡被短路，电路中的电流：I/=UR大=5V20Ω=0.25A
乙图中，当变阻器的滑片在最右端，此时通过滑动变阻器的电流：I1=UR大=5V20Ω=0.25A
通过小灯泡的电流：I2=UR灯=5V10Ω=0.5A
电路中的总电流：I=I1+I2=0.25A+0.5A=0.75A
24．解：
(1) 当电压表的示数为10V时，R两端的电压：UR=U-UV=12V-10V=2V
此时通过R的电流，即电路中的电流：I=IR=URR=2V10Ω=0.2A
当报警铃响起时，速度敏感电阻RV的阻值：RV=UVI=10V0.2A=50Ω
(2) 当车速减为零时，由图乙可知RV的阻值为R′V=10Ω
电路中的电流：I/=UR+RV=12V10Ω+10Ω=0.6A
电压表的示数：U′V=I′R′V=0.6A×10Ω=6V
(3) 本次“1兆瓦闪充”中的充电电流：I充=PU充=1×106W1000V=1000A
实验次数
1
2
3
4
5
电压/V
0.5
1.0
1.5
2.0
2.5
电流/A
0.10
0.14
0.16
0.24
0.28
电阻/Ω
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案
D
B
B
C
A
C
B
D
D
D
AB
BD
