初中物理人教版（2024）九年级全册（2024）第十七章 欧姆定律第2节 欧姆定律随堂练习题

这是一份初中物理人教版（2024）九年级全册（2024）第十七章 欧姆定律第2节 欧姆定律随堂练习题，共11页。试卷主要包含了 关于欧姆定律，说法正确的是， 学校实验小组为了使规格为“1等内容，欢迎下载使用。

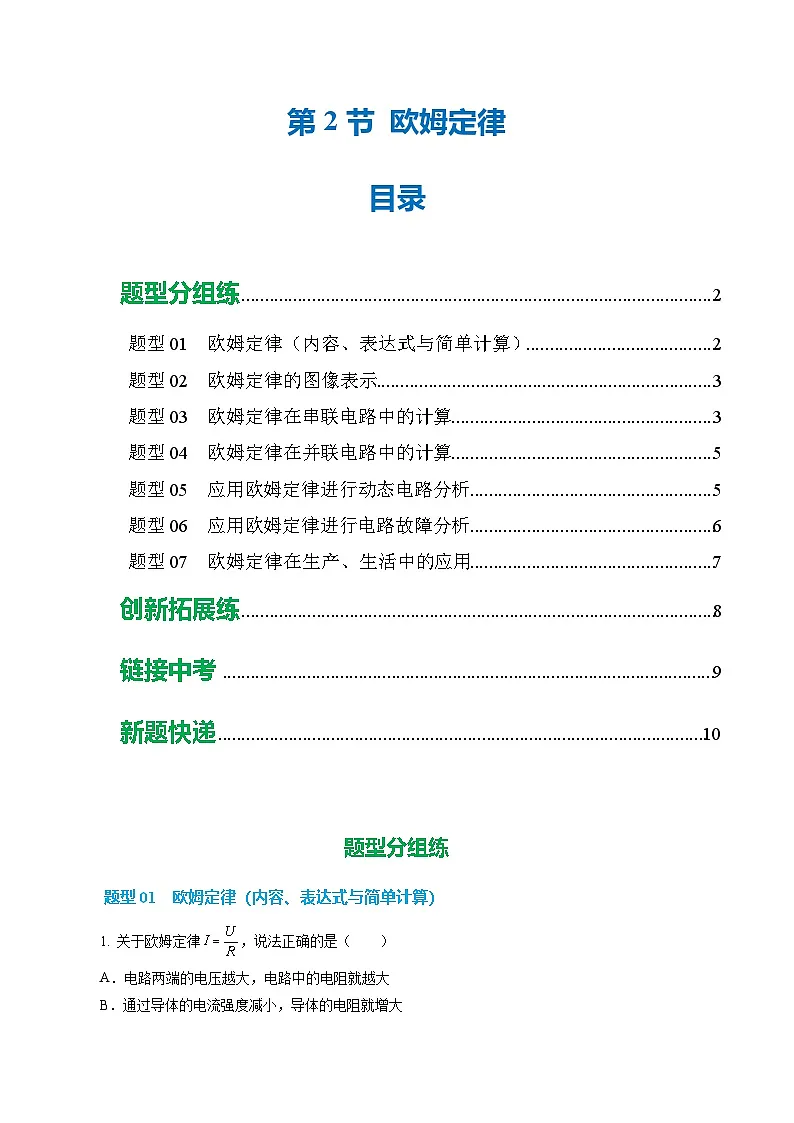

题型分组练TOC \ "1-3" \h \u \l "_Tc9" PAGEREF _Tc9 \h 2
\l "_Tc67" 题型01 欧姆定律（内容、表达式与简单计算） PAGEREF _Tc67 \h 2
\l "_Tc3947" 题型02 欧姆定律的图像表示3
\l "_Tc67" 题型03 欧姆定律在串联电路中的计算3
\l "_Tc3947" 题型04 欧姆定律在并联电路中的计算5
\l "_Tc67" 题型05 应用欧姆定律进行动态电路分析5
\l "_Tc3947" 题型06 应用欧姆定律进行电路故障分析6
\l "_Tc67" 题型07 欧姆定律在生产、生活中的应用7
创新拓展练 \l "_Tc67" 8
链接中考 \l "_Tc29290" \l "_Tc22623" 9
新题快递 \l "_Tc22623" 10
题型分组练
题型01 欧姆定律（内容、表达式与简单计算）
1. 关于欧姆定律，说法正确的是（ ）
A．电路两端的电压越大，电路中的电阻就越大
B．通过导体的电流强度减小，导体的电阻就增大
C．导体的电阻跟电压成正比，跟电流强度成反比

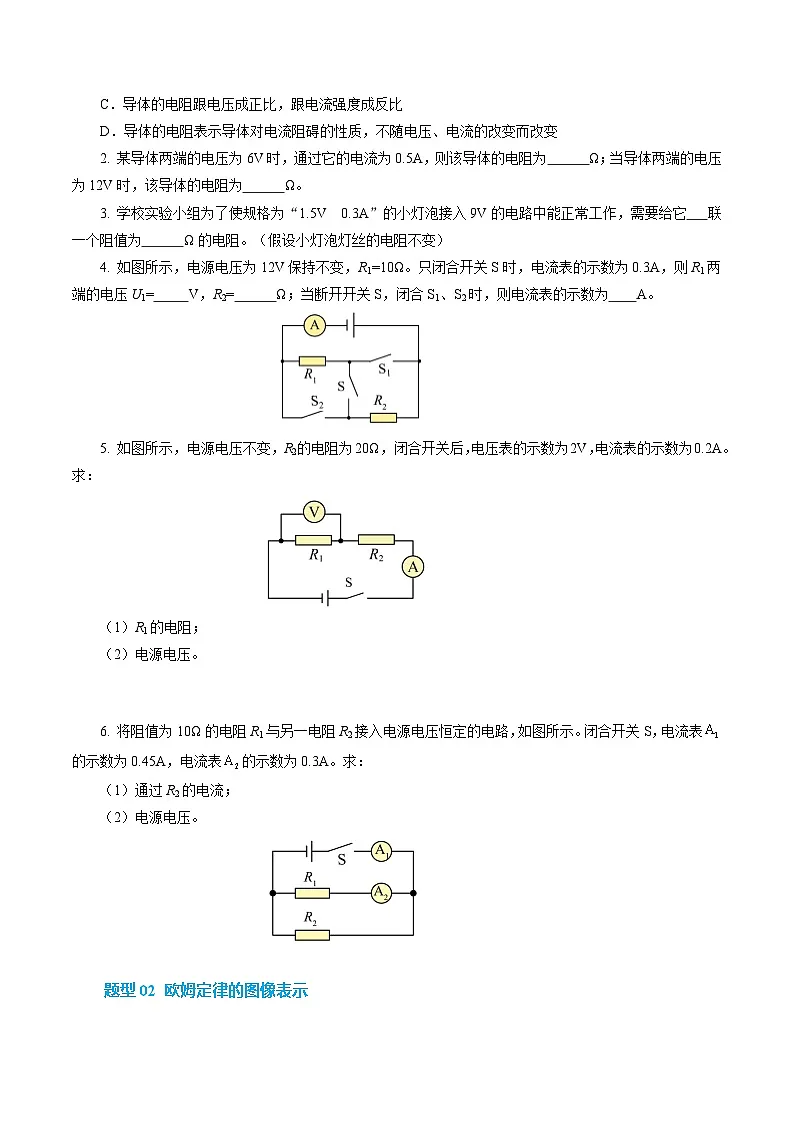

D．导体的电阻表示导体对电流阻碍的性质，不随电压、电流的改变而改变
2. 某导体两端的电压为6V时，通过它的电流为0.5A，则该导体的电阻为 Ω；当导体两端的电压为12V时，该导体的电阻为 Ω。
3. 学校实验小组为了使规格为“1.5V 0.3A”的小灯泡接入9V的电路中能正常工作，需要给它 联一个阻值为 Ω的电阻。（假设小灯泡灯丝的电阻不变）
4. 如图所示，电源电压为12V保持不变，R1=10Ω。只闭合开关S时，电流表的示数为0.3A，则R1两端的电压U1= V，R2= Ω；当断开开关S，闭合S1、S2时，则电流表的示数为 A。
5. 如图所示，电源电压不变，R2的电阻为20Ω，闭合开关后，电压表的示数为2V，电流表的示数为0.2A。求：
（1）R1的电阻；
（2）电源电压。
6. 将阻值为10Ω的电阻R1与另一电阻R2接入电源电压恒定的电路，如图所示。闭合开关S，电流表的示数为0.45A，电流表的示数为0.3A。求：
（1）通过R2的电流；
（2）电源电压。
题型02 欧姆定律的图像表示

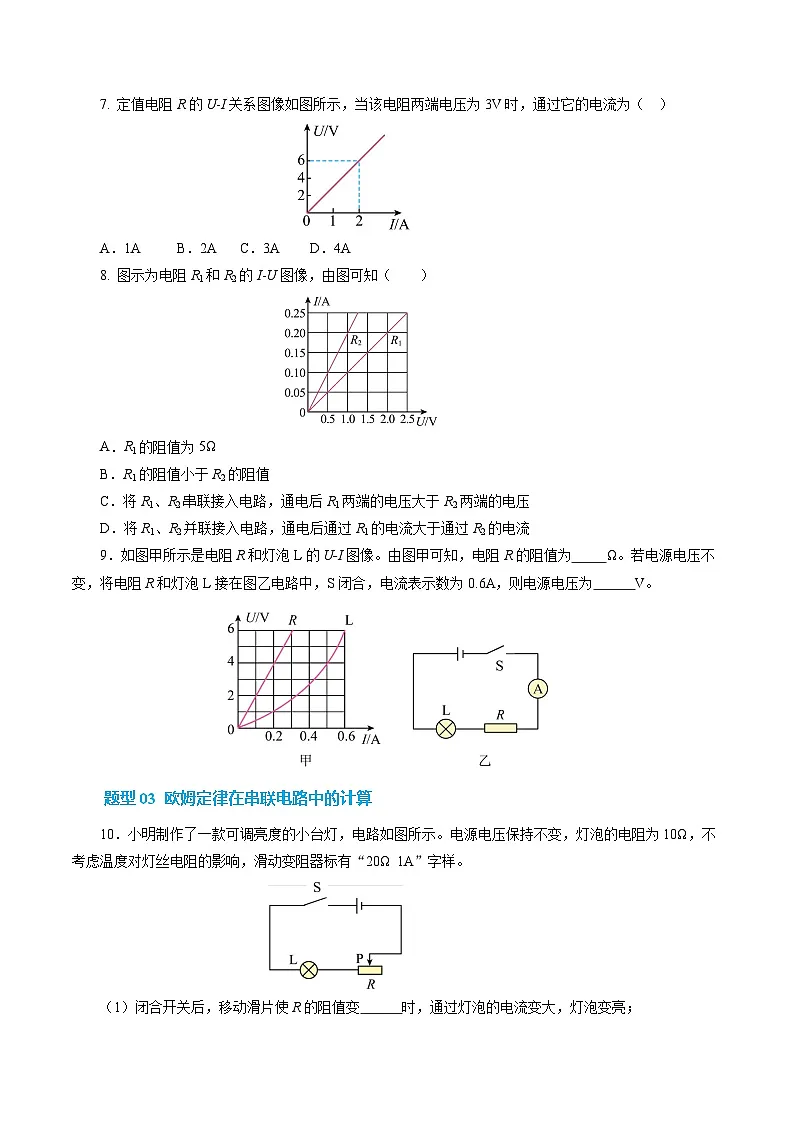

7. 定值电阻R的U-I关系图像如图所示，当该电阻两端电压为3V时，通过它的电流为（ ）

A．1A B．2AC．3A D．4A
8. 图示为电阻R1和R2的I-U图像，由图可知（ ）
A．R1的阻值为5Ω
B．R1的阻值小于R2的阻值
C．将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压
D．将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流
9．如图甲所示是电阻R和灯泡L的U-I图像。由图甲可知，电阻R的阻值为 Ω。若电源电压不变，将电阻R和灯泡L接在图乙电路中，S闭合，电流表示数为0.6A，则电源电压为 V。
题型03 欧姆定律在串联电路中的计算
10．小明制作了一款可调亮度的小台灯，电路如图所示。电源电压保持不变，灯泡的电阻为10Ω，不考虑温度对灯丝电阻的影响，滑动变阻器标有“20Ω 1A”字样。
（1）闭合开关后，移动滑片使R的阻值变 时，通过灯泡的电流变大，灯泡变亮；
（2）当滑动变阻器R接入电路的阻值最大时，电路的电流为0.15A，此时灯泡两端的电压为 V。若灯泡两端允许的最大电压为2.5V，为保证电路安全，滑动变阻器接入电路的最小阻值为 Ω。
11．“智慧”小组利用如图所示的电路探究“电流跟电阻的关系”，电源电压为4.5V不变，电流表选取了0～0.6A量程，滑动变阻器的规格为“20Ω 2A”，他们预计控制R两端电压为1.5V不变，为了利用以上器材安全的完成探究，则选取的R阻值的范围为 Ω到 Ω。
12. 电路如图甲所示，电源电压不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则求：
（1）R的阻值。
（2）滑动变阻器的最大阻值。
13. 小明用如图所示的电路探究“电流与电阻的关系”，其中电源电压恒为6V，滑动变阻器规格为“20Ω 1A”，电流表量程为0~0.6A，电压表量程为0~3V，所用定值电阻为5Ω、10Ω、15Ω、20Ω四种。要完成所有实验，他应控制电压表示数为多少（ ）
A．1V B．2V C．3V D．4V
题型04 欧姆定律在并联电路中的计算
14. 如图所示的电路，电源电压恒定，R2的阻值为20Ω。只闭合开关S，电流表的示数为0.3A，再闭合开关S1，电流表的示数为0.4A。求：
（1）电源电压；
（2）电阻R1的阻值。
15. 如图所示，电源两端电压U保持不变，电阻R0 阻值为20Ω。闭合开关S1和S2后，电流表的示数为 0.5A；闭合开关S1，断开S2后，电流表的示数为0.2A。求：
（1）电源电压U；
（2）电阻Rx的阻值。
题型05 应用欧姆定律进行动态电路分析
16．如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中（ ）
A．电流表、电压表示数都减小
B．电流表、电压表示数都增大
C．电流表示数减小、电压表示数增大
D．电流表示数增大、电压表示数减小
17．如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，当滑动变阻器R2的滑片P向b端滑动时，下列说法正确的是（ ）

A．电压表V的示数变小，电流表A1的示数变小
B．电压表V的示数变大，电流表A2的示数不变
C．电压表V的示数不变，电流表A1的示数变大
D．电压表V的示数与电流表A2的示数之比不变
18．如图甲所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器R2的滑片P从a端移到b端的过程中，两电表示数变化关系如图乙中的线段AB所示。下列说法正确的是（ ）
A．电源电压为6V
B．滑片P位于中点时，电压表示数为3V
C．滑动变阻器R2的最大阻值为20Ω
D．定值电阻R1的阻值为15Ω
题型06 应用欧姆定律进行电路故障分析
19. 按图所示的电路进行实验，当闭合电键后发现电流表指针不动，电压表读数正常，则可能出现的情况是（ ）
A．安培表坏了，电流无通路
B．电源的正、负极接反了
C．灯泡的灯丝断了，或连接电流表的两根接线碰线了
D．电流表的量程选得不合适
20. 在图所示的电路中，电源电压保持不变。电阻R1、R2出现断路故障，闭合电键S后：
①若三个电表中只有一个电表有示数，则有示数的电表是 表，故障是 ；
②若三个电表中只有一个电表的示数发生变化，则示数发生变化的电表是 表，故障是 。（电表均选填符号）
21．如图所示的电路中，电源电压不变，闭合开关S，L1、L2均正常发光。一段时间后，两个电表的示数都变大，如果只有L1或L2一处发生了故障，则下列判断正确的是（ ）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
题型07 欧姆定律在生产、生活中的应用
22. 小明根据滑动变阻器的知识试着设计了一个风速测定仪，如图所示，其中O是转动轴；OC是连着一块受风板的金属杆，无风时，OC 是竖直的；AB 是电阻随长度均匀变化的弧形电阻；P点是金属杆与弧形电阻相接触的点。若电流表显示的示数越大，说明接入电路中的滑动变阻器阻值越 ，OC杆的偏转角度越 ，风速越 。
23. 如图所示，是列车上烟雾报警器的简化原理图。内装有一个激光发生器及带有一光敏电阻R的电路，其中电源电压恒定，R0为定值电阻。有烟雾产生时，激光被烟雾遮挡而使光敏电阻的阻值发生变化，从而改变电路中的电流。当电路中的电流增大至某一数值时报警器开始报警。下列说法中正确的是（ ）
A．光敏电阻R的阻值随光照强度的减弱而增大
B．烟雾越浓，电流表示数越小
C．烟雾越浓，电压表示数越小
D．若要提高警报灵敏度，可以适当增大R0的阻值

创新拓展练
24. 如图所示的电路中，滑动变阻器滑片在某一位置时，电压表示数为12V，电流表示数为0.8A；滑片滑至另一位置时，电压表示数为8V，此过程中，电流表示数会 （选填“变大”“变小”或“不变”），若电流表示数改变了0.4A，则电源电压为 V。
25. 如图所示实物电路图中，滑动变阻器滑片置于中间（灯泡电阻不随温度的变化而变化），下列分析错误的是（ ）
A．先只闭合S2、S3，再将S3断开，电压表的示数减少
B．只闭合S2，滑动变阻器的滑片向右移动，灯泡变暗
C．只闭合S1、S2，将R的滑片向左移动，电流表示数变大，电压表示数变大
D．先闭合S1、S2、S3，再将S2断开，电流表示数变小，电压表示数变小

26. 如图电路原来均正常工作，过一会儿，两表中示数均变大，电路中其他部位连接均无问题，电表也是完好的，则（ ）
A．可能是灯丝短路B．可能是灯丝断了 C．可能是R断路 D．一定是R短路
27. 如图所示电路，电源电压保持不变，已知定值电阻R2的阻值为10Ω滑动变阻器R3上标有“30Ω 1A”字样。当滑动变阻器R3的滑片Р调到最左端，闭合开关S1、S2时，电压表的示数为3V，电流表的示数为0.5A。求：
（1）定值电阻R1的阻值是多少？
（2）只闭合开关S1，滑动变阻器R3的滑片Р调到最右端时，电压表的示数是多少？
（3）只闭合开关S2，电路中最大电流是多少？
链接中考
28. （2024·陕西·中考真题）小明在课外实践活动中设计了一款台秤，其显示端由电压表表盘改装而成，电路设计如图所示。闭合开关S，关于该台秤的分析正确的是（ ）
A．保持R2阻值不变，被测物体质量变小时，电路中电流变大
B．保持R2阻值不变，被测物体质量变大时，电压表示数变小
C．若需要使台秤的分度值变小，可以将滑片向左滑动
D．若台秤测量值偏小，可以将滑片向右滑动进行校准
29. （2025·四川自贡·中考真题）如图，闭合开关S，无论怎样移动滑片P，发现电压表示数始终接近电源电压，经查灯泡L完好，导致这一现象的原因是滑动变阻器 。排除故障后，闭合开关S，灯泡L正常发光，将滑片P向左滑动，电压表示数 （选填“变小”“变大”或“不变”）。
30. （2024·湖南长沙·中考真题）小明制作了一款可调亮度的小台灯，电路如图所示。电源电压保持不变，灯泡的电阻为10Ω，不考虑温度对灯丝电阻的影响，滑动变阻器标有“20Ω 1A”字样。
（1）闭合开关后，移动滑片使R的阻值变 时，通过灯泡的电流变大，灯泡变亮；
（2）当滑动变阻器R接入电路的阻值最大时，通过灯泡的电流为0.15A，此时灯泡两端的电压为 V。若灯泡两端允许的最大电压为2.5V，为保证电路安全，滑动变阻器接入电路的最小阻值为 Ω。
新题快递
31．（2025·成都·二模）酒驾、醉驾会给交通安全带来巨大隐患，我国法律规定，当每100mL的气体中酒精浓度大于或等于20mg小于80mg为酒驾，大于或等于80mg为醉驾。小乐在实验室设计了一款测试酒精浓度的装置，电路如图甲所示，电源电压恒为6V，电压表量程为0~3V，R是酒精气体传感器，其阻值随酒精气体浓度变化的规律如图乙所示，R0是报警器，当电压表的示数大于或等于1V时报警器会响。
（1）若希望酒精浓度等于20mg时，报警器会响，选择的报警器阻值最小为多少；
（2）在保证电路各元件安全的情况下，第（1）问中选择的报警器会响，求该装置能测的酒精浓度范围。
32. （2025·重庆九龙坡·二模）图甲是某款AI智能秤，内置的高清摄像头作为“眼睛”，当顾客将商品放置在水平的秤盘上时，摄像头迅速抓取商品图像，通过AI识别技术精准识别出商品种类，再结合称重的力传感器传来的重量信息，快速计算出商品价格，最终在显示屏上清晰呈现给顾客，收银效率大幅提升。智能秤核心部件之一是力传感器，某智能秤内部简化电路如图乙，R0=5Ω，R为力传感器，其阻值随所受压力变化情况如图丙所示，电压表量程0~3V。
（1）简要回答秤上的摄像头拍照所成的像有何特点；
（2）当秤上商品质量为4kg时，电压表的示数为2V，求电源电压；
（3）不更换电压表，请在原电路基础上自选器材，通过计算说明如何使该秤的最大测量值增加1kg的一种方法。
