物理九年级全册（2024）第十七章 欧姆定律第4节 欧姆定律在串、并联电路中的应用教学课件ppt

这是一份物理九年级全册（2024）第十七章 欧姆定律第4节 欧姆定律在串、并联电路中的应用教学课件ppt，共16页。PPT课件主要包含了欧姆定律表达式，电流A，电压V，电阻Ω，变形公式，UIR，欧姆定律，UU1U2，由欧姆定律得，由串联电路特点可知等内容，欢迎下载使用。

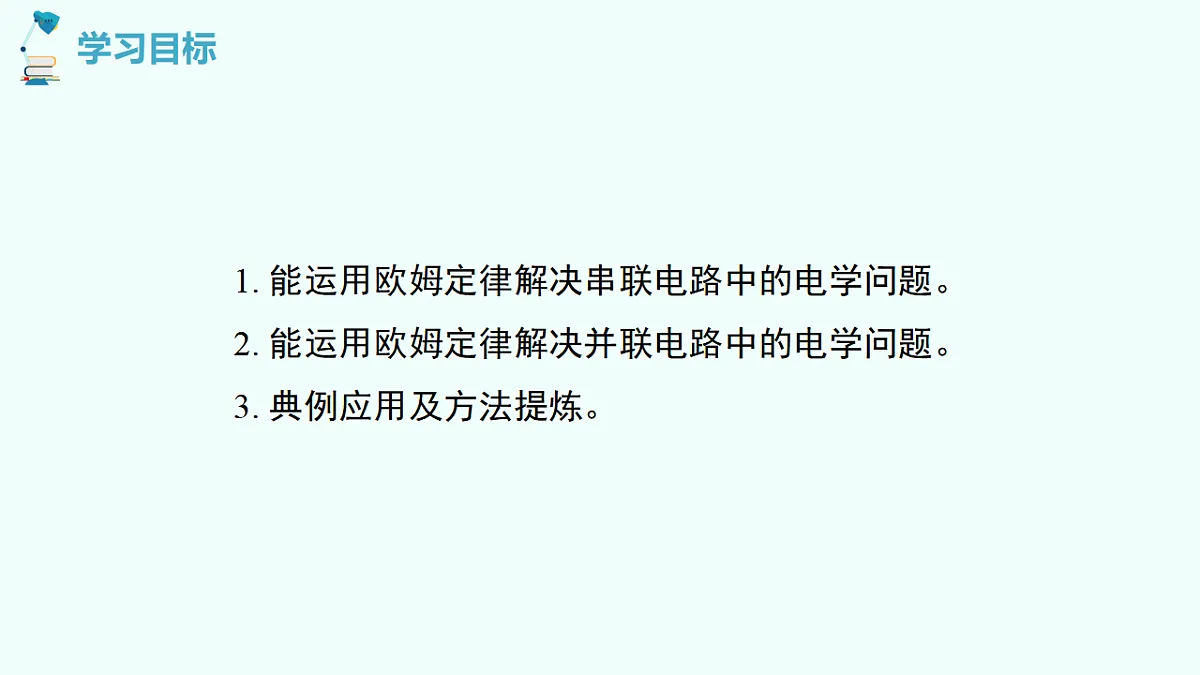

1. 能运用欧姆定律解决串联电路中的电学问题。 2. 能运用欧姆定律解决并联电路中的电学问题。3. 典例应用及方法提炼。

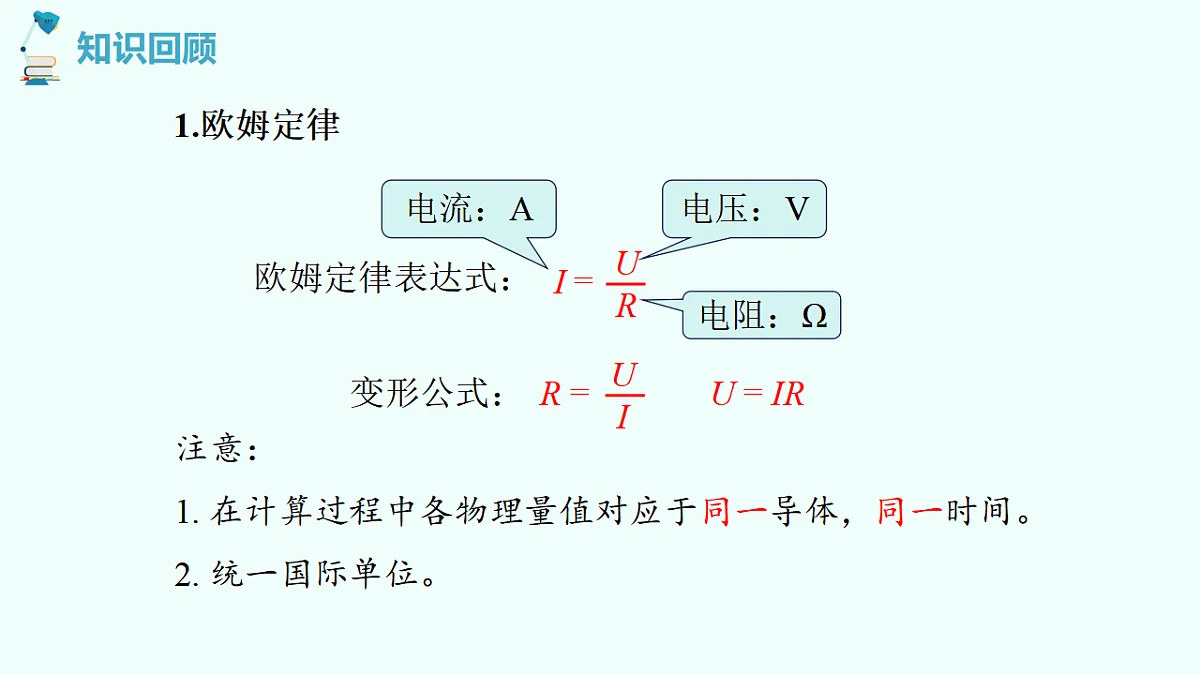

注意：1. 在计算过程中各物理量值对应于同一导体，同一时间。2. 统一国际单位。

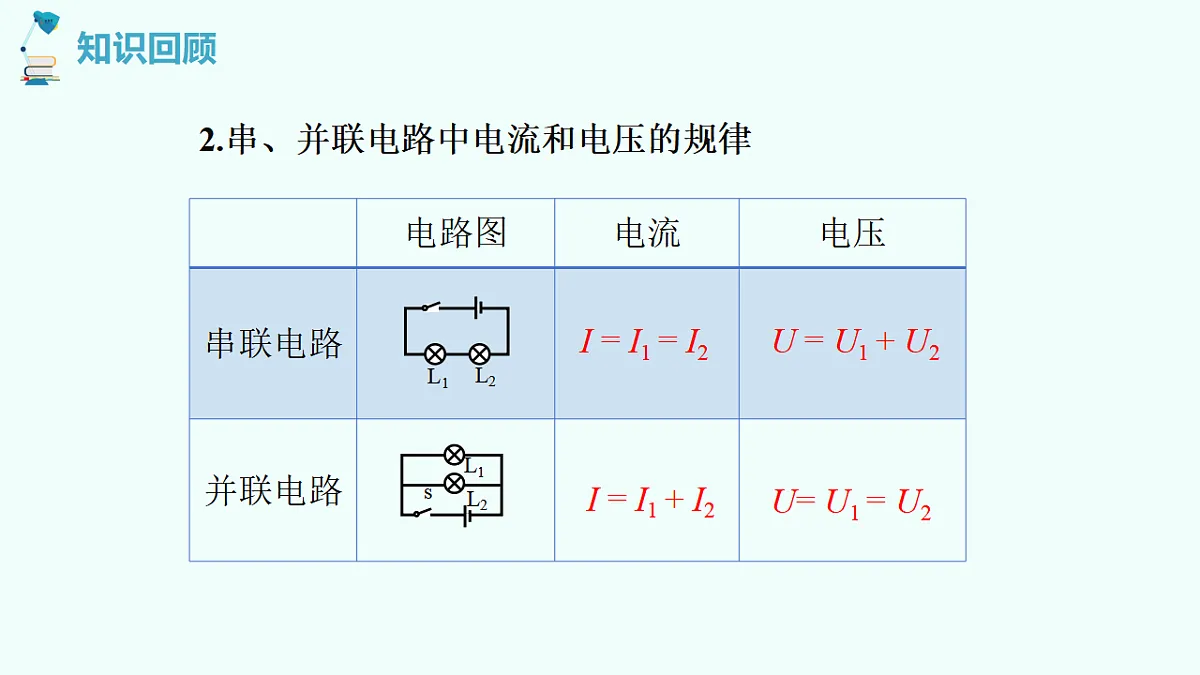

2.串、并联电路中电流和电压的规律
I = I1 = I2
I = I1 + I2
U = U1 + U2

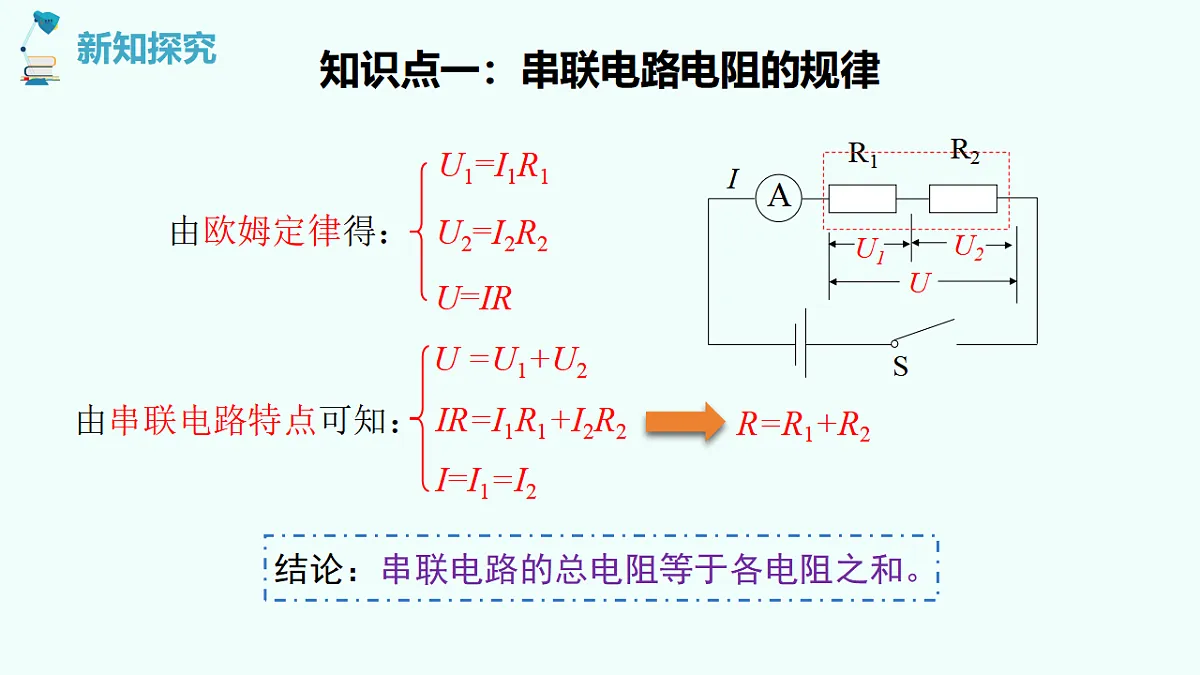

知识点一：串联电路电阻的规律
IR=I1R1+I2R2
结论：串联电路的总电阻等于各电阻之和。

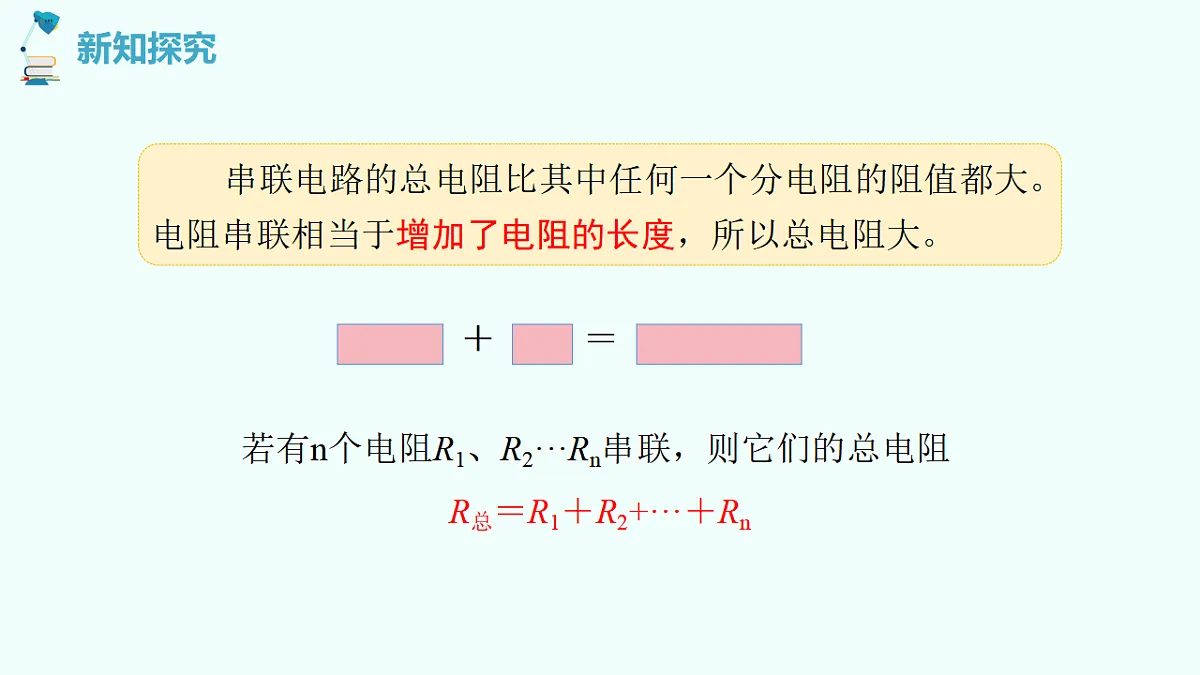

若有n个电阻R1、R2···Rn串联，则它们的总电阻R总＝R1＋R2+···＋Rn

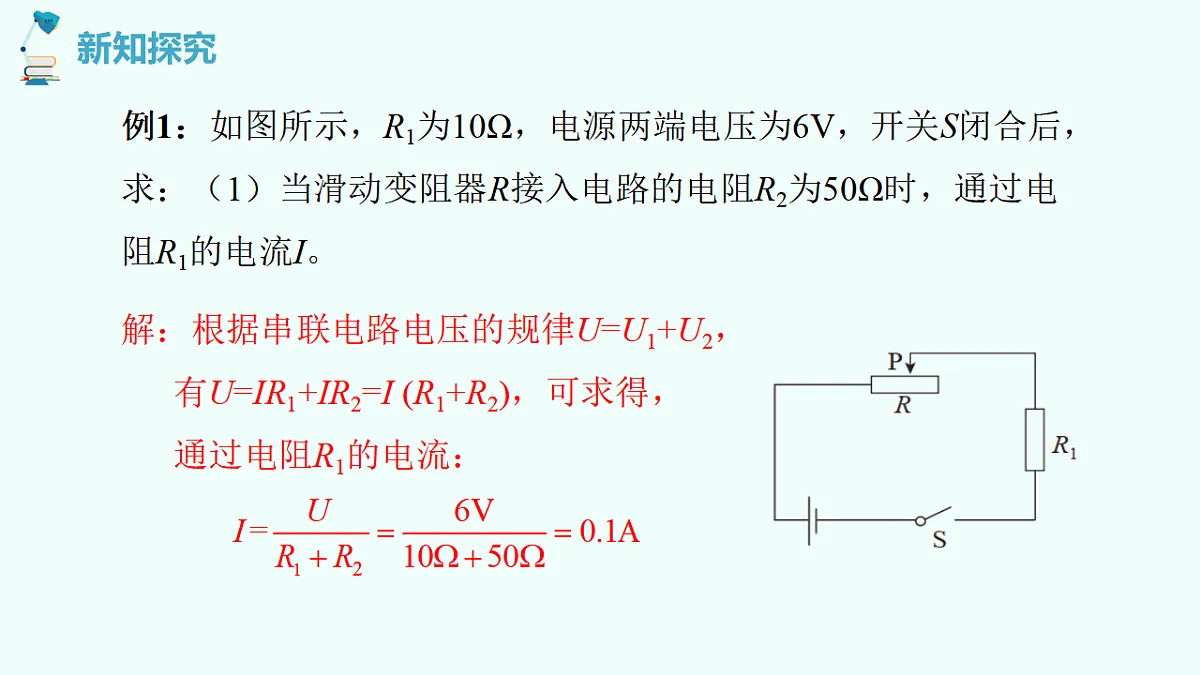

例1：如图所示，R1为10Ω，电源两端电压为6V，开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2为50Ω时，通过电阻R1的电流I。
解：根据串联电路电压的规律U=U1+U2， 有U=IR1+IR2=I (R1+R2)，可求得， 通过电阻R1的电流：
解:通过电阻R1的电流：
由例题可以看出：当串联电路中的一个电阻改变时，电路中的电流及另一个电阻两端的电压都会随之改变。

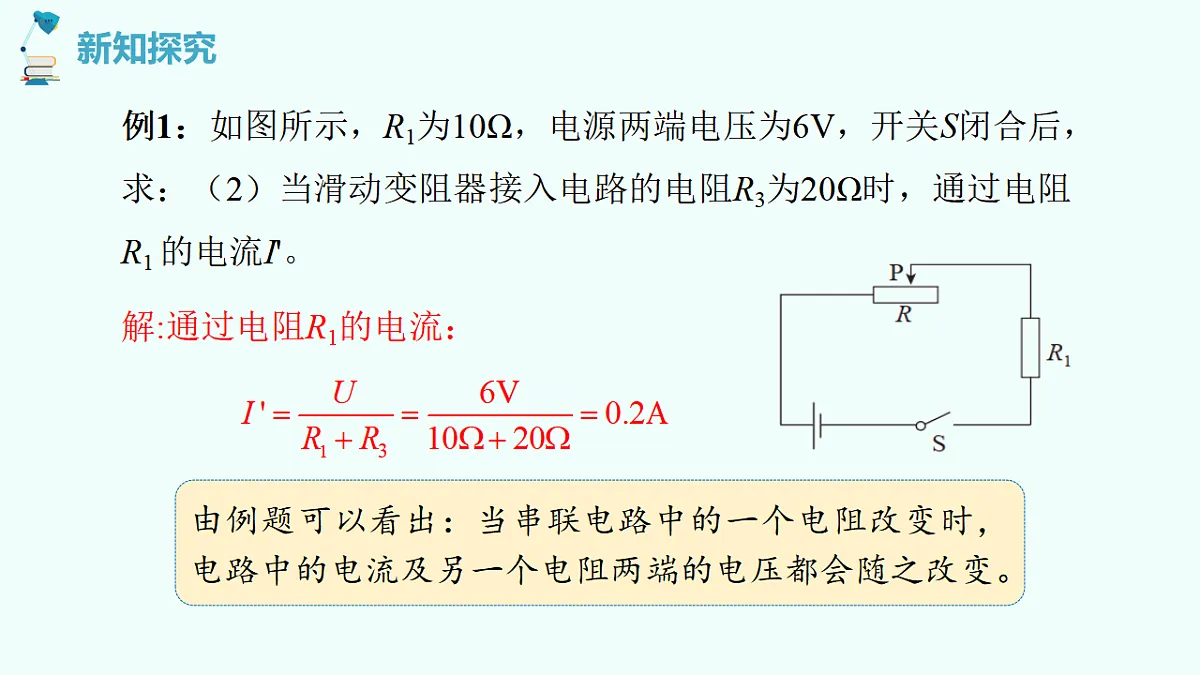

例1：如图所示，R1为10Ω，电源两端电压为6V，开关S闭合后，求：（2）当滑动变阻器接入电路的电阻R3为20Ω时，通过电阻R1 的电流I'。
知识点二：并联电路电阻的规律
当只有两个电阻并联在电路中时:
并联电阻的总电阻的阻值比其中任何一个支路电阻的阻值都小。电阻并联相当于增加了电阻的横截面积，所以总电阻更小。
例2：如图所示，电阻R1为10Ω，电源两端电压为12V。开关S闭合后，求:（1）当滑动变阻器R接入电路的电阻R2=40Ω时，通过电阻R1的电流I1和总电流I。
解：根据并联电路电压的规律U=U1=U2， 由欧姆定律得，通过电阻R1的电流：
所以总电流：I=I1+I2=1.2A+0.3A=1.5A
例2：如图所示，电阻R1为10Ω，电源两端电压为12V。开关S闭合后，求:（2）当滑动变阻器R接入电路的电阻R3=20Ω时，通过电阻R1的电流I1和总电流I。
解：通过电阻R1的电流：
所以总电流：I'=I1'+I3=1.2A+0.6A=1.8A
由例题可以看出：当并联电路中的一个支路的电阻改变时，这个支路的电流会变化，干路电流也会变化，但另一个支路的电流和电压不变。
1.串联电路电阻的规律
（1）串联电路的总电阻等于各电阻之和。（2）串联电路的总电阻比其中任何一个分电阻的阻值都大。（3）当串联电路中的一个电阻改变时，电路中的电流及另一个电阻两 端的电压都会随之改变。
2.并联电路电阻的规律
（1）并联电路总电阻的倒数等于各电阻倒数之和。（2）并联电阻的总电阻的阻值比其中任何一个支路电阻的阻值都小。（3）当并联电路中的一个支路的电阻改变时，这个支路的电流会变化， 干路电流也会变化，但另一个支路的电流和电压不变。
1.下列说法错误的是（　　）A.串联电路中，任何一个分电阻总小于串联的总电阻B.并联电路中，并联的总电阻等于各分电阻的倒数之和C.串联电路中，电阻越大，它两端的电压就越高D.并联电路中，电阻越大，通过它的电流就越小
2. 两定值电阻R1、R2 ，且R1＞R2 。下列四种电路中总电阻由大到小排列正确的是（　　）
A.甲>乙>丙>丁B.乙>丙>丁>甲C.丙>甲>乙>丁D.丁>甲>乙>丙
