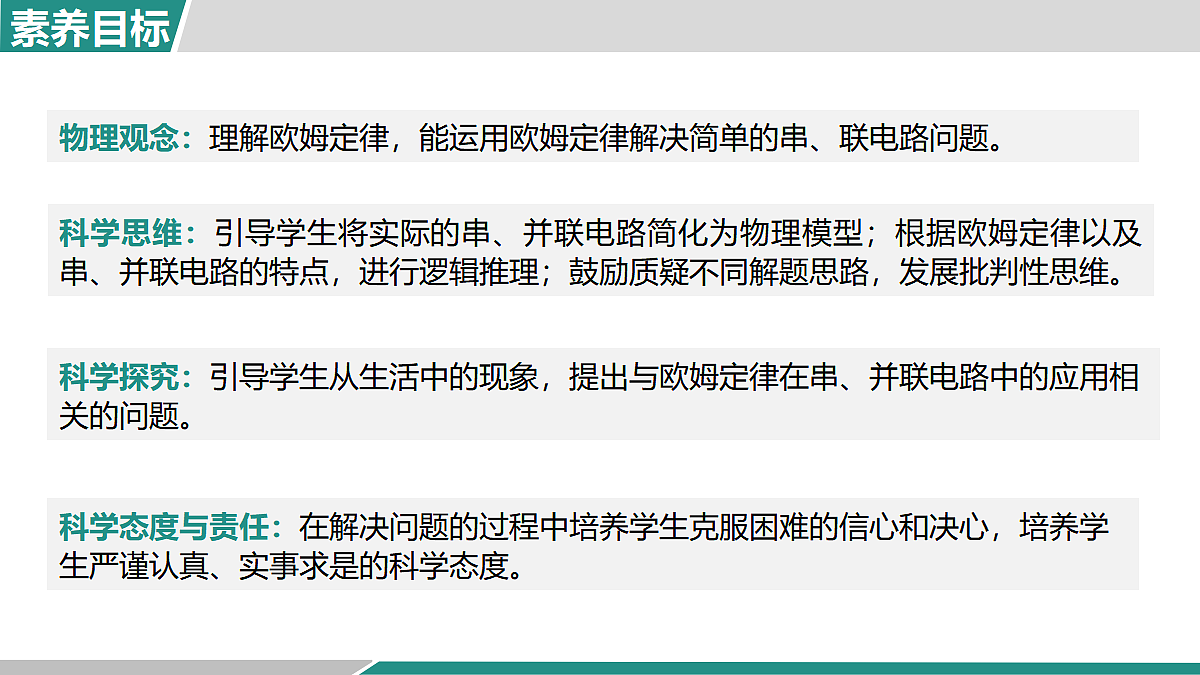

物理观念：理解欧姆定律，能运用欧姆定律解决简单的串、联电路问题。
科学思维：引导学生将实际的串、并联电路简化为物理模型；根据欧姆定律以及串、并联电路的特点，进行逻辑推理；鼓励质疑不同解题思路，发展批判性思维。
科学探究：引导学生从生活中的现象，提出与欧姆定律在串、并联电路中的应用相关的问题。
科学态度与责任：在解决问题的过程中培养学生克服困难的信心和决心，培养学生严谨认真、实事求是的科学态度。

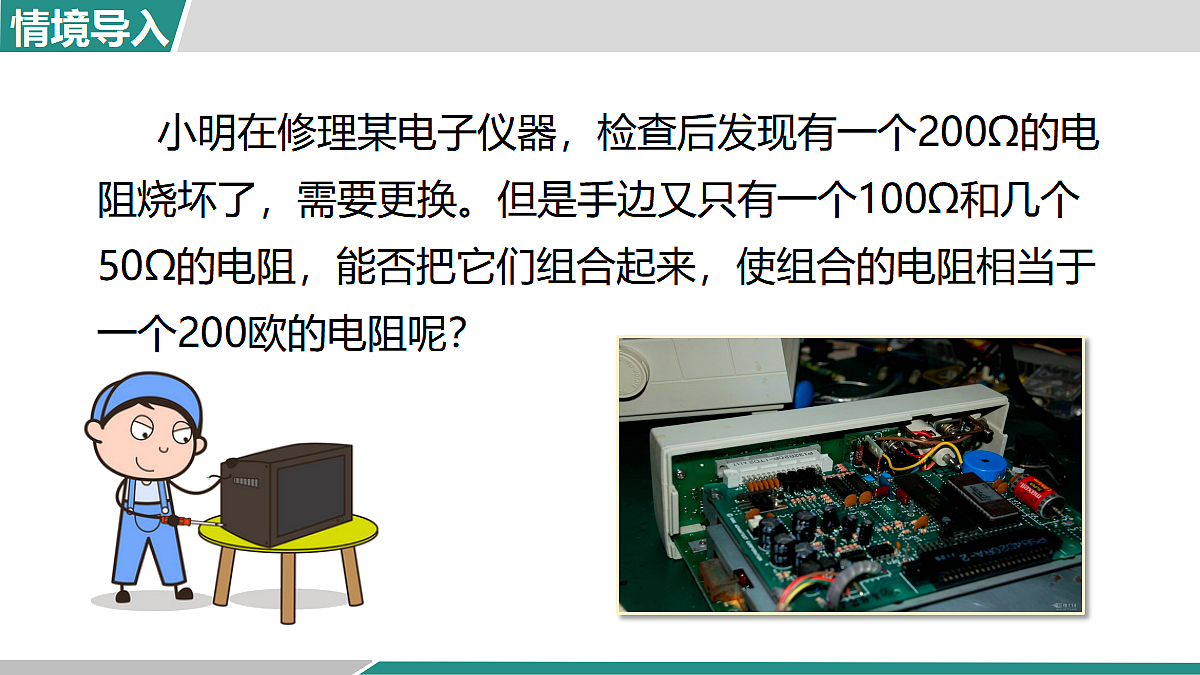

小明在修理某电子仪器，检查后发现有一个200Ω的电阻烧坏了，需要更换。但是手边又只有一个100Ω和几个50Ω的电阻，能否把它们组合起来，使组合的电阻相当于一个200欧的电阻呢？

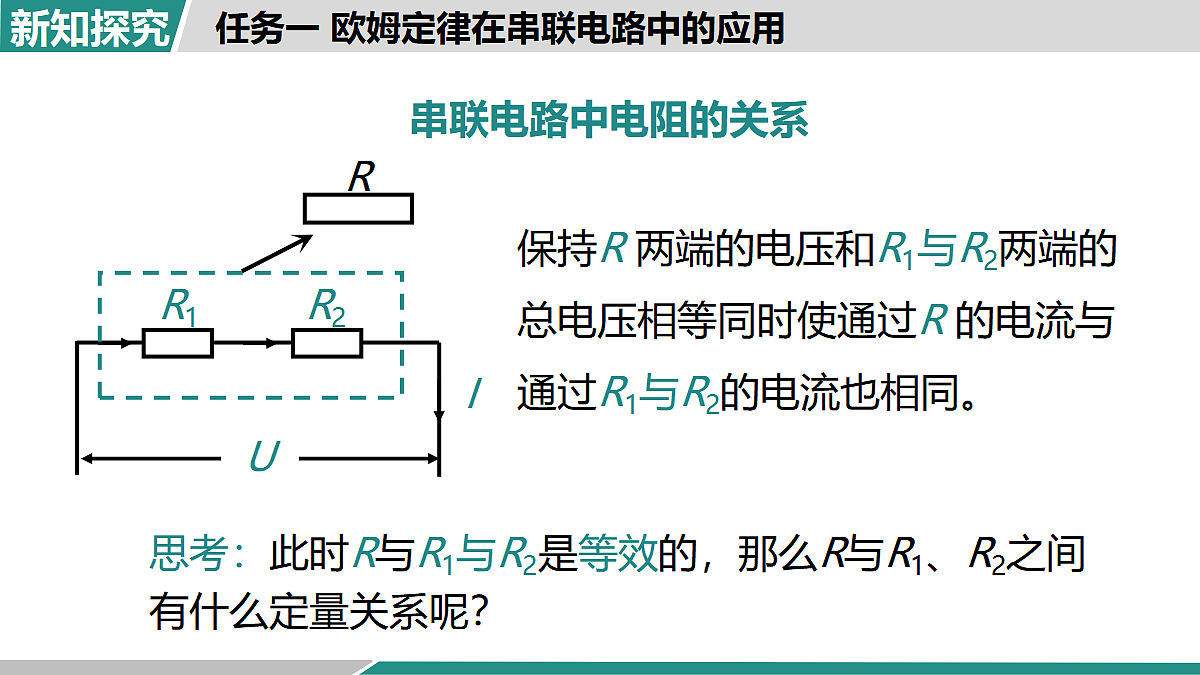

保持R 两端的电压和R1与R2两端的总电压相等同时使通过R 的电流与通过R1与R2的电流也相同。
思考：此时R与R1与R2是等效的，那么R与R1、R2之间有什么定量关系呢？
任务一 欧姆定律在串联电路中的应用

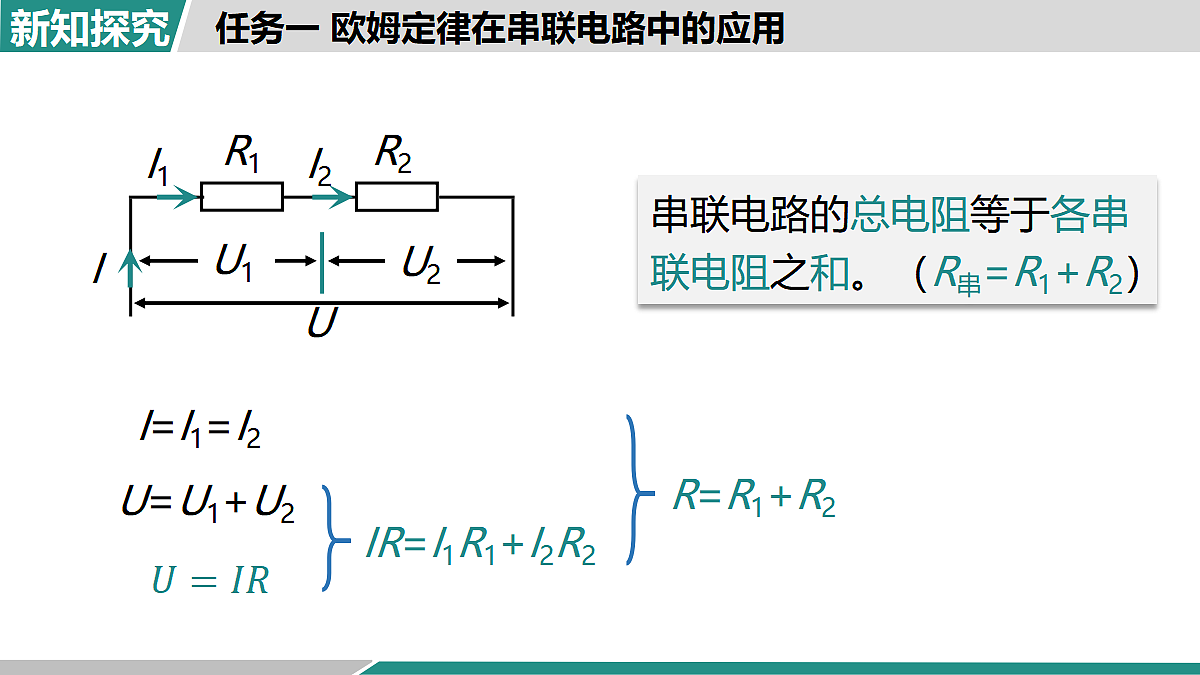

IR=I1R1+I2R2
串联电路的总电阻等于各串联电阻之和。（R串=R1+R2）

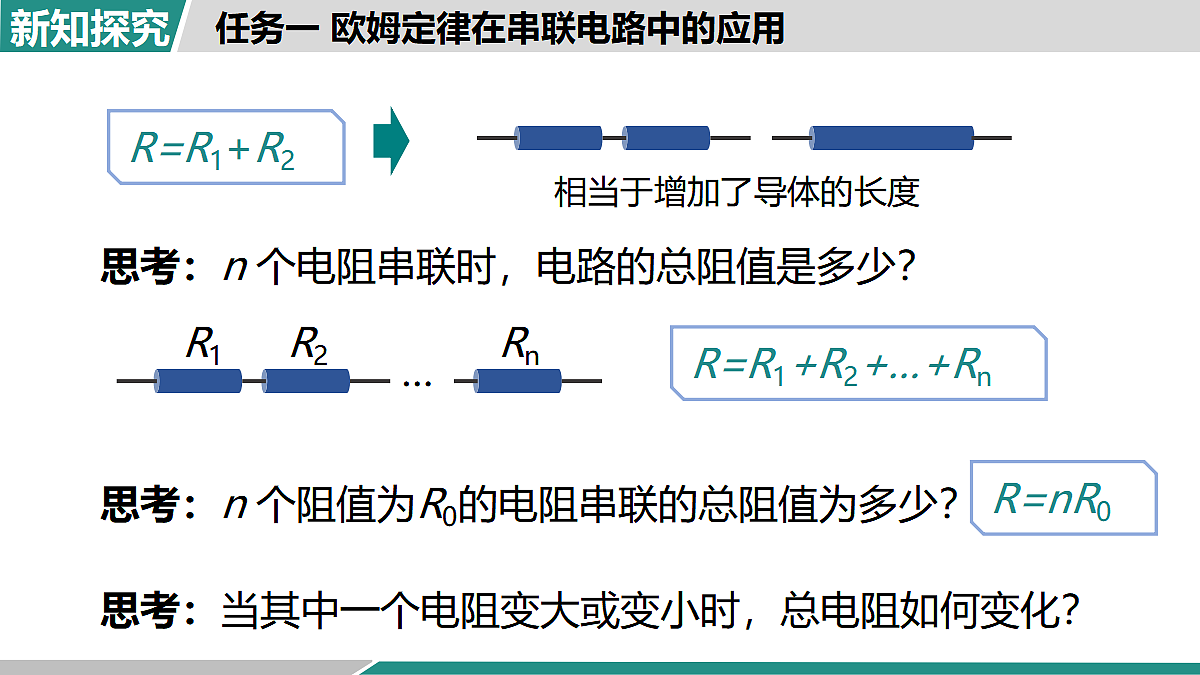

思考：n 个电阻串联时，电路的总阻值是多少？
R=R1+R2+…+Rn
思考：当其中一个电阻变大或变小时，总电阻如何变化？
思考：n 个阻值为R0的电阻串联的总阻值为多少？

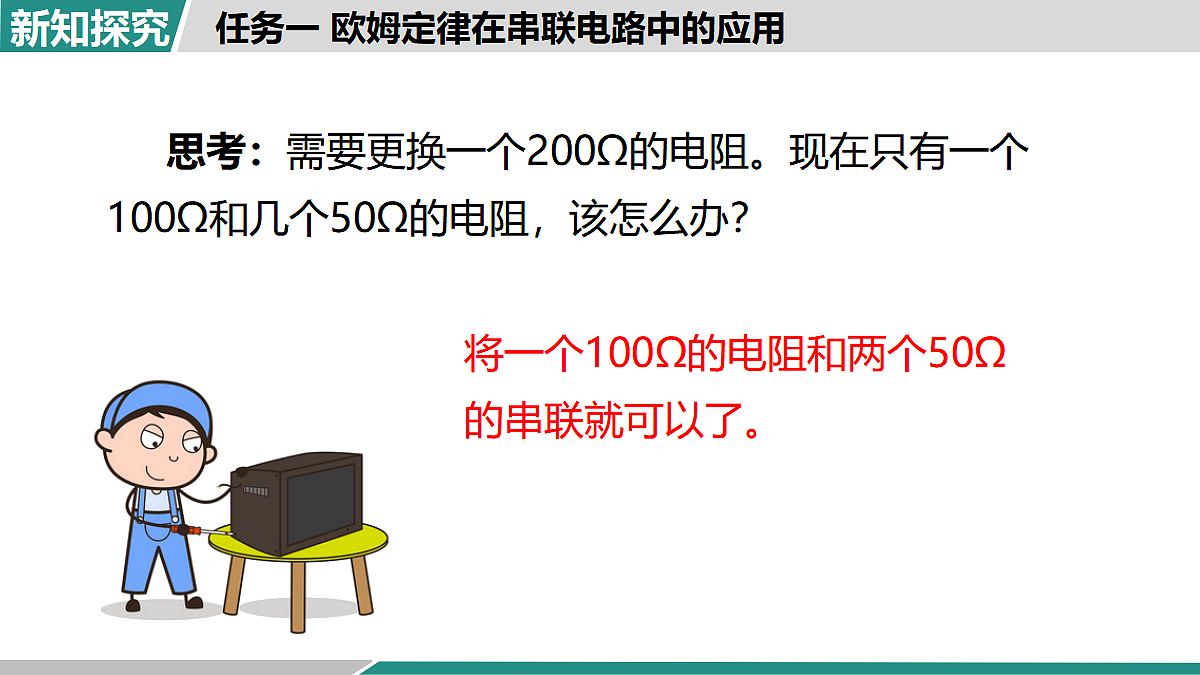

思考：需要更换一个200Ω的电阻。现在只有一个100Ω和几个50Ω的电阻，该怎么办？
将一个100Ω的电阻和两个50Ω的串联就可以了。

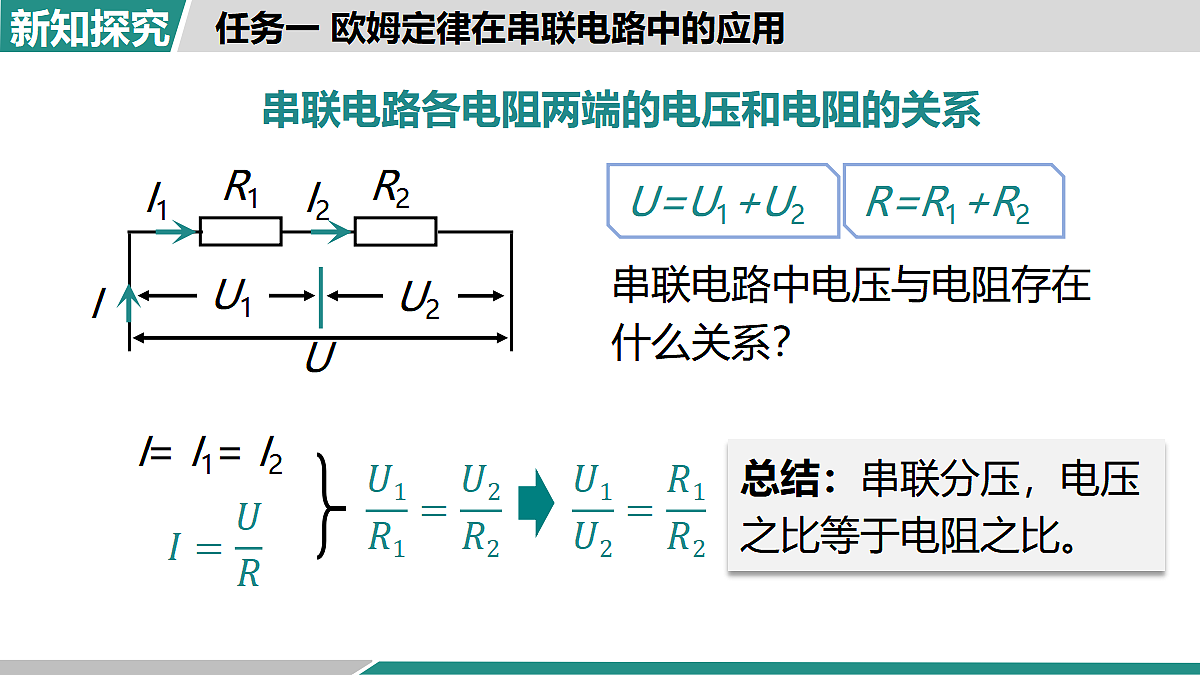

串联电路中电压与电阻存在什么关系？
总结：串联分压，电压之比等于电阻之比。
串联电路各电阻两端的电压和电阻的关系
思考：n 个电阻串联时，电压与电阻有什么关系？
多个电阻串联时，依然符合串联分压的规律。
例1 为开展科技活动，某同学设计了一个用开关 S2，控制电阻为 R1 的电阻器两端电压的工作电路，如图 1 所示，电源电压为 18 V。此外，利用实验测得通过电阻为 R1 的电阻器的电流与其两端电压的关系如图 2 所示。
（1）电阻 R1 是多少？
解：从图 2 可知，电阻为 R1 的电阻器两端的电压 U′ 为 19 V 时，通过它的电流 I′ 为 0.95 A。由欧姆定律可得
（2）闭合开关 S1，要使开关 S2 断开时电阻为 R1 的电阻器两端的电压变为 16 V，另一个电阻器的电阻 R2 应为多少？
解：S2 断开后，电阻为 R1 的电阻器两端的电压 U1 为 16 V。根据欧姆定律，此时通过电阻为 R1 的电阻器的电流
由于 S2 断开时电阻为 R1 的电阻器和电阻为 R2 的电阻器是串联的，因此它们两端的电压之和等于电源电压 U。此时电阻为 R2 的电阻器两端的电压
U2 = U－ U1 = 18 V－16 V = 2 V
因为串联电路中各处的电流相等，所以此时通过电阻为 R2 的电阻器的电流
I2 = I1 = 0.8 A
由串联电路电阻规律 R总= R1 + R2 可得
因为串联电路中各处的电流相等，所以R总=
R2 = R总－ R1 = 22.5 Ω－20 Ω = 2.5 Ω
解：由于 S2 断开时电阻为 R1 的电阻器和电阻为 R2 的电阻器是串联的，因此它们两端的电压之和等于电源电压 U。此时电阻为 R2 的电阻器两端的电压
由串联电路分压规律 可得
例2 如图所示，电源电压保持不变，电阻R1的阻值为5Ω、R2 的阻值为20Ω，闭合开关后R1两端的电压为2V，求：（1）电阻R2 两端的电压。（2）电源电压。
分析思路：先确定电路连接方式，再看电表测量的是哪些电路元件，最后根据欧姆定律、电路的相关规律来判断电阻、电压、电流的变化。
移动滑片电流表与电压表示数会怎样变化？
思考：向左移动滑片，各电表示数会怎样变化？
把R1换成更大的阻值的电阻时，各电表会如何变化？
思考：把R1换成更小的阻值的电阻时，各电表会如何变化？
电阻越大，分得的电压越大
例3 如图所示，电源电压不变，闭合开关，滑动变阻器的滑片P 从a 端滑到b 端的过程中，下列说法正确的是（ ）A.电流表、电压表示数都变小B.电流表、电压表示数都变大C.电流表示数变大、电压表示数变小D.电流表示数变小、电压表示数变大
保持R 两端的电压和R1与R2两端的电压相等；通过R 的电流与通过R1与R2的总电流也相同。
思考：R与R1、R2之间有什么定量关系呢？
任务二 并联电路在并联电路中的应用
思考：n 个电阻并联时，电路的总阻值是多少？
思考：n 个阻值都为R0的电阻并联的总阻值为多少？
并联电路中电流与电阻存在什么关系？
总结：并联分流，电流之比等于电阻之比的倒数。
并联电路各电阻两端的电压和电阻的关系
思考：n 个电阻并联时，电流与电阻有什么关系？
多个电阻并联时，依然符合并联分流的规律。
例1 如图所示，一个电阻器的电阻 R1 为 10 Ω，开关 S1 闭合、S2 断开时，电流表的示数为 1.2 A，再把 S2 闭合后，电流表的示数变为 1.5 A。
（1）开关 S1 闭合、S2 断开时，电阻为 R1 的电阻器两端的电压是多少？
开关 S1 闭合、S2 断开时，电流表的示数等于通过电阻为 R1 的电阻器的电流 I1。由欧姆定律可得此时电阻为 R1 的电阻器两端的电压
U1 = I1R1 = 1.2 A×10 Ω = 12 V
（2）另一个电阻器的电阻 R2 是多少？
由于两个电阻器是并联的，它们两端的电压相等，即 U2 = U1 = 12V，且电流表的示数等于通过两个支路的电流之和 I，因此 S2 闭合后通过电阻为 R2 的电阻器的电流
I2 = I－I1 = 1.5 A－1.2 A = 0.3 A.
R2 = 40 Ω
I2 = I－I1 = 1.5 A－1.2 A = 0.3 A
例2 如图所示，当开关S 断开和闭合时，电流表示数之比是1∶4，则电阻R1和R2之比是（     ）
A.1∶4                    B.4∶1C.1∶3                    D.2∶3
滑动滑片时，各电表示数会如何变化呢？
思考：向左移动滑片，各电表会怎样变化？
R2怎么变不关我的事！
欧姆定律在串、并联电路中的应用
欧姆定律在串联电路中的应用
欧姆定律在并联电路中的应用
1.如图所示，小灯泡的电阻为100 Ω，滑动变阻器R 的阻值范围为“0 ～ 20 Ω”，则小灯泡和滑动变阻器串联后电阻的最大值是______ Ω；闭合开关后，滑动变阻器滑片由b 往a 移动，小灯泡的亮度________ (填“变亮”“变暗”或“不变”)。
2. 如图所示的电路中，电源电压为7.5 V，调节滑动变阻器滑片P 从最右端b 移动到最左端a，电流表示数由 0.1A 变为 0.3A，则滑动变阻器最大阻值为Rmax＝_____ Ω，滑片位于b 点时电压表示数为_____ V。
3.如图所示的电路中，R1＝12 Ω，R2＝6 Ω，当开关S闭合时，电流表A1、A2的示数之比为( )A．1∶2 B．3∶2C．3∶1 D．1∶1
4.如图所示的电路中，R2＝10 Ω，R3＝15 Ω，电源电压恒为5 V。(1)当开关S闭合，S1、S2都断开时，电路中的电流是多少？(2)当开关S、S1、S2都闭合时，电路中的总电流为0.6 A，R1的阻值是多大？
