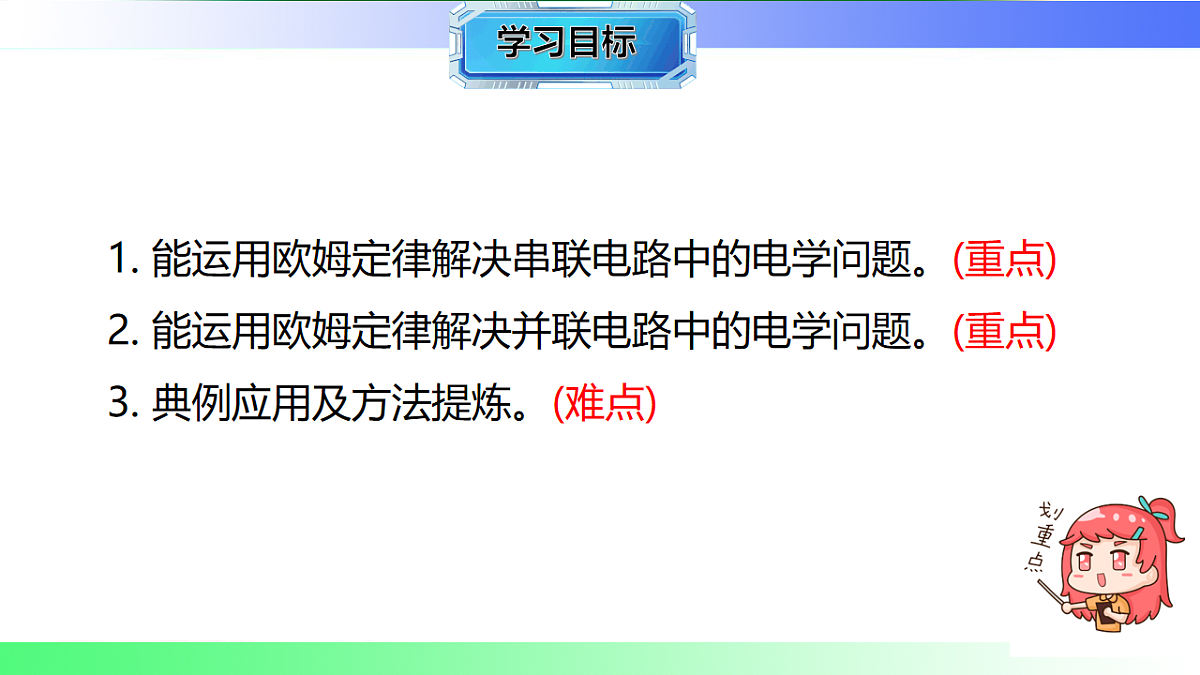

1. 能运用欧姆定律解决串联电路中的电学问题。(重点) 2. 能运用欧姆定律解决并联电路中的电学问题。(重点)3. 典例应用及方法提炼。(难点)

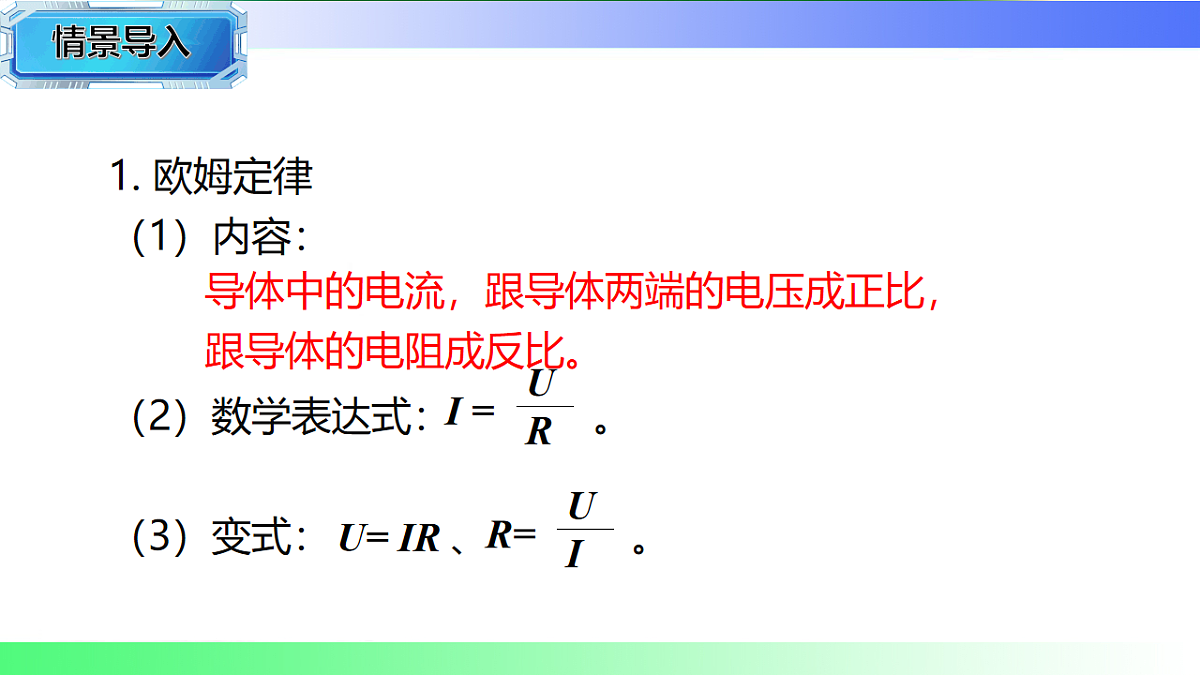

1. 欧姆定律（1）内容：（2）数学表达式： 。（3）变式： 、 。
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

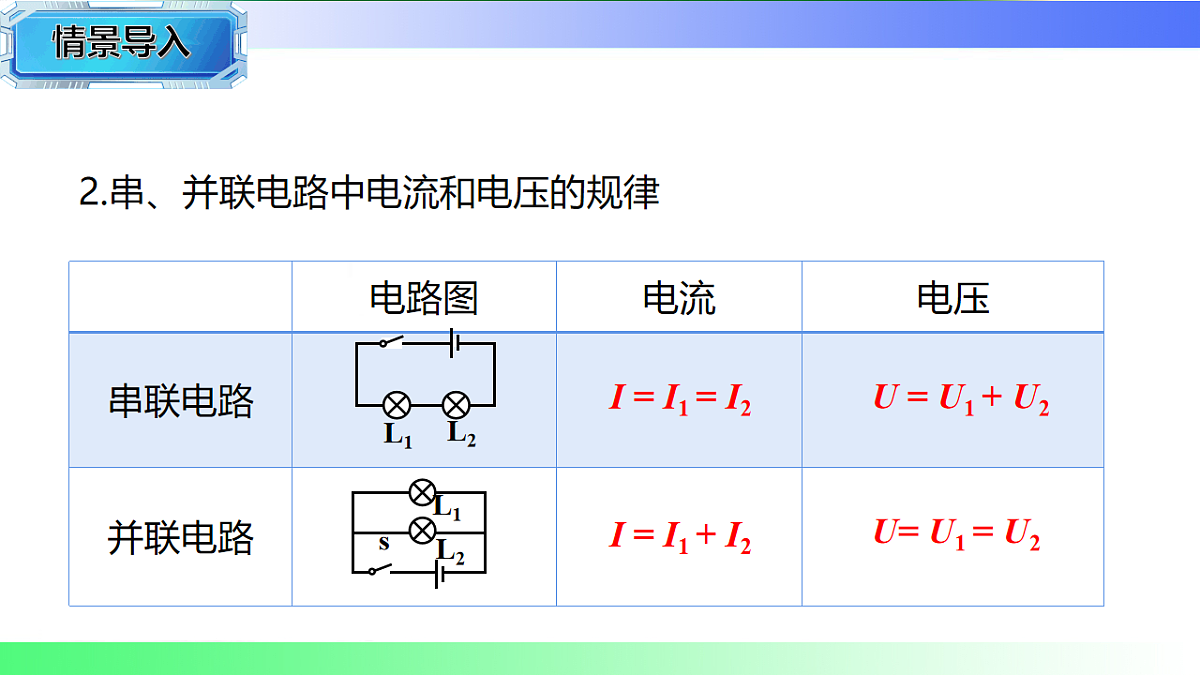

2.串、并联电路中电流和电压的规律
I = I1 = I2
I = I1 + I2
U = U1 + U2
知识点 1 欧姆定律在串联电路中的应用

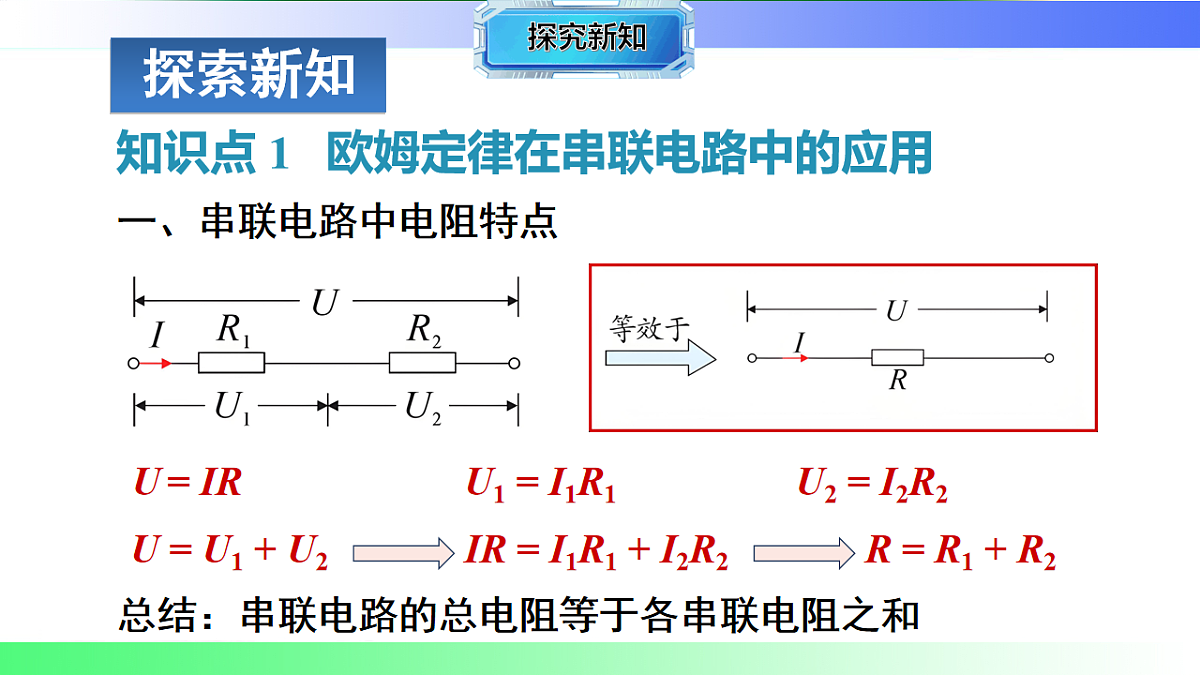

一、串联电路中电阻特点
IR = I1R1 + I2R2
R = R1 + R2
总结：串联电路的总电阻等于各串联电阻之和

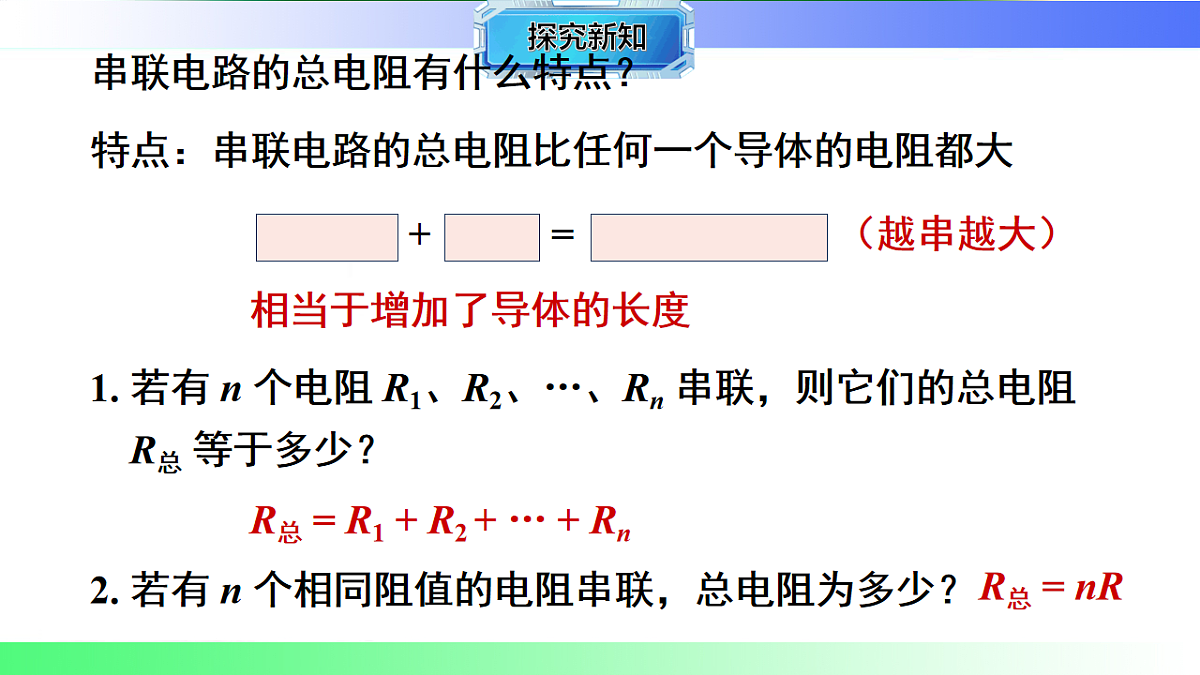

串联电路的总电阻有什么特点？
特点：串联电路的总电阻比任何一个导体的电阻都大
相当于增加了导体的长度
1. 若有 n 个电阻 R1、R2、…、Rn 串联，则它们的总电阻 R总 等于多少？
R总 = R1 + R2 + … + Rn
2. 若有 n 个相同阻值的电阻串联，总电阻为多少？

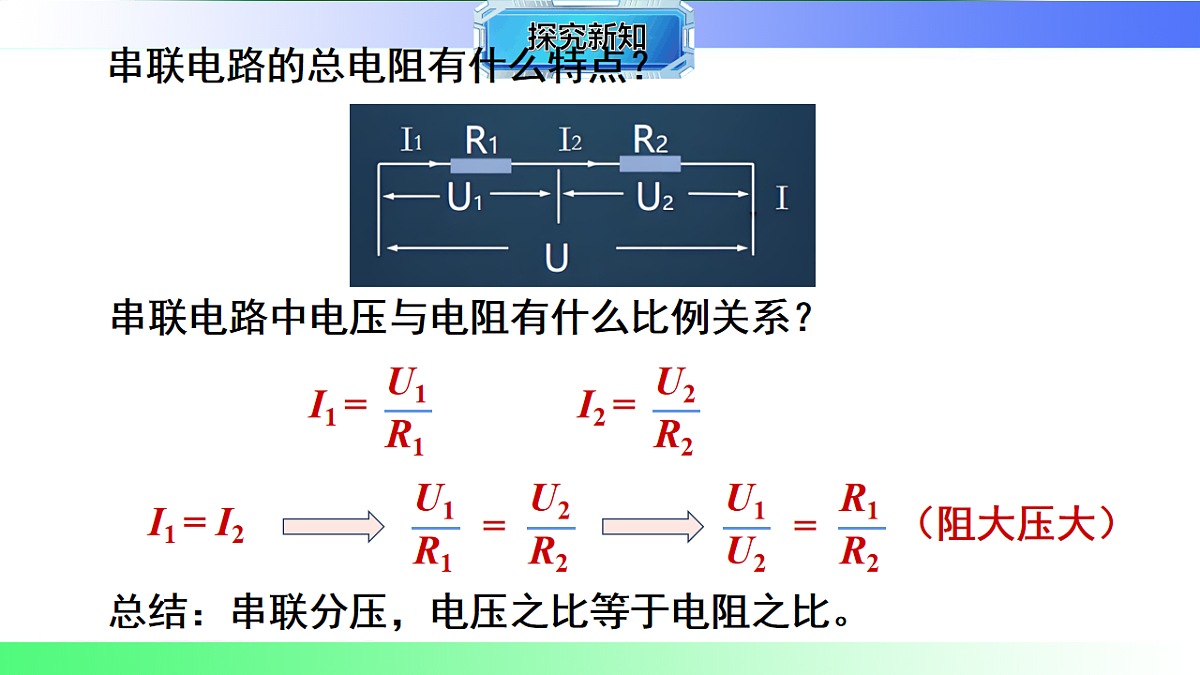

串联电路中电压与电阻有什么比例关系？

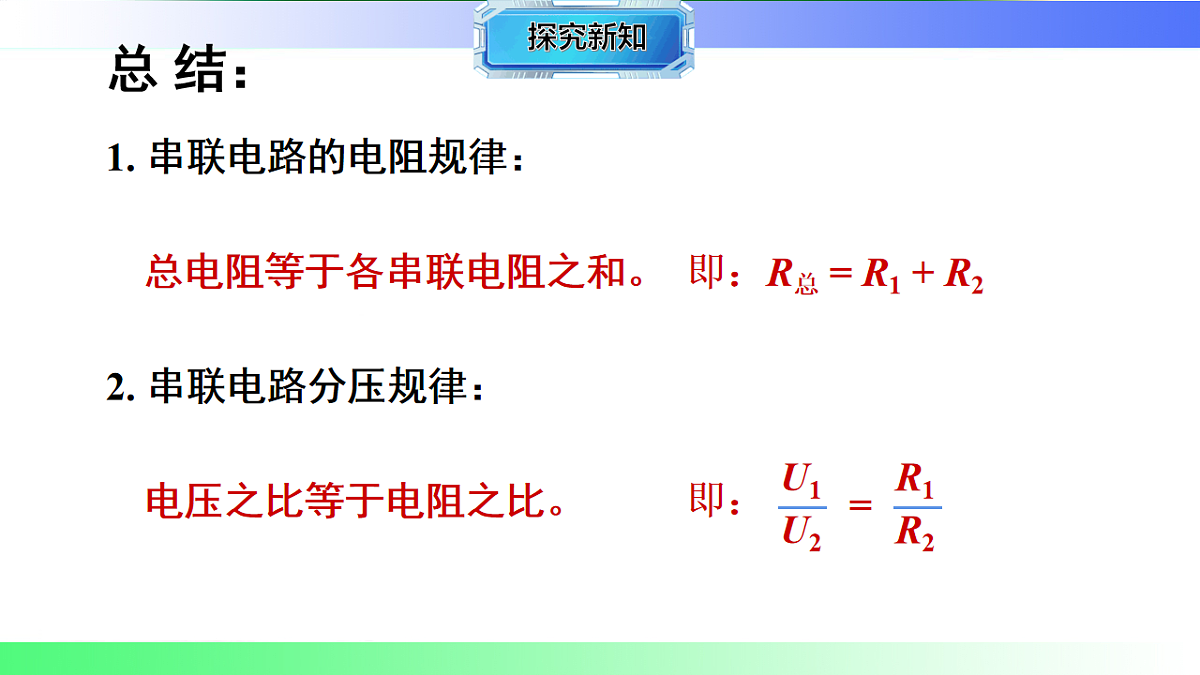

总结：串联分压，电压之比等于电阻之比。
1. 串联电路的电阻规律：
总电阻等于各串联电阻之和。
2. 串联电路分压规律：
电压之比等于电阻之比。
即：R总 = R1 + R2
为开展科技活动，某同学设计了一个用开关 S2，控制电阻为 R1 的电阻器两端电压的工作电路，如图 1 所示，电源电压为 18 V。此外，利用实验测得通过电阻为 R1 的电阻器的电流与其两端电压的关系如图 2 所示。
（1）电阻 R1 是多少？
解：从图 2 可知，电阻为 R1 的电阻器两端的电压 U′ 为 19 V 时，通过它的电流I′ 为 0.95 A。由欧姆定律可得
（2）闭合开关 S1，要使开关 S2 断开时电阻为 R1 的电阻器两端的电压变为 16 V，另一个电阻器的电阻 R2 应为多少？
解：S2 断开后，电阻为 R1 的电阻器两端的电压 U1 为 16 V。根据欧姆定律，此时通过电阻为 R1 的电阻器的电流
由于 S2 断开时电阻为 R1 的电阻器和电阻为 R2 的电阻器是串联的，因此它们两端的电压之和等于电源电压 U。此时电阻为 R2 的电阻器两端的电压
U2 = U－ U1 = 18 V－16 V = 2 V
因为串联电路中各处的电流相等，所以此时通过电阻为 R2 的电阻器的电流
I2 = I1 = 0.8 A
由串联电路电阻规律 R总= R1 + R2 可得
因为串联电路中各处的电流相等，所以R总=
R2 = R总－ R1 = 22.5 Ω－20 Ω = 2.5 Ω
解：由于 S2 断开时电阻为 R1 的电阻器和电阻为 R2 的电阻器是串联的，因此它们两端的电压之和等于电源电压 U。此时电阻为 R2 的电阻器两端的电压
由串联电路分压规律 可得
知识点 2 欧姆定律在并联电路中的应用
并联电路中的电流、电压规律
（1）并联电路中各处的电压_______；
即：U总 = U1 = U2
（2）并联电路中的总电流等于各支路的电流_______；
即：I总 = I1 + I2
并联电路的电阻有什么特点呢？
一、并联电路中电阻的特点
由欧姆定律 可知：
总结：并联电路总电阻的倒数等于各并联电阻的倒数之和。
并联电路的总电阻有什么特点？
特点：并联电路的总电阻比任何一个导体的电阻都小。
这相当于增加了导体的横截面积
1. 当只有两个电阻并联在电路中时：
二、并联电路中电流与电阻的关系
并联电路中电流与电阻有什么比例关系？
I1R1 = I2R2
总结：并联分流，电流之比等于电阻之比的倒数。
1. 并联电路的电阻规律：
总电阻的倒数，等于各串联电阻的倒数之和。
2. 并联电路分流规律：
电流之比等于电阻之比的倒数。
如图所示，一个电阻器的电阻 R1 为 10 Ω，开关 S1 闭合、S2 断开时，电流表的示数为 1.2 A，再把 S2 闭合后，电流表的示数变为 1.5 A。
（1）开关 S1 闭合、S2 断开时，电阻为 R1 的电阻器两端的电压是多少？
开关 S1 闭合、S2 断开时，电流表的示数等于通过电阻为 R1 的电阻器的电流 I1。由欧姆定律可得此时电阻为 R1 的电阻器两端的电压
U1 = I1R1 = 1.2 A×10 Ω = 12 V.
（2）另一个电阻器的电阻 R2 是多少？
由于两个电阻器是并联的，它们两端的电压相等，即 U2 = U1 = 12V，且电流表的示数等于通过两个支路的电流之和 I，因此 S2 闭合后通过电阻为 R2 的电阻器的电流
I2 = I－I1 = 1.5 A－1.2 A = 0.3 A.
R2 = 40 Ω
I2 = I－I1 = 1.5 A－1.2 A = 0.3 A
