物理九年级全册欧姆定律精品复习ppt课件

这是一份物理九年级全册欧姆定律精品复习ppt课件，共54页。PPT课件主要包含了思维导图，复习回顾，欧姆定律，电阻的测量，1串联电路，2并联电路等内容，欢迎下载使用。

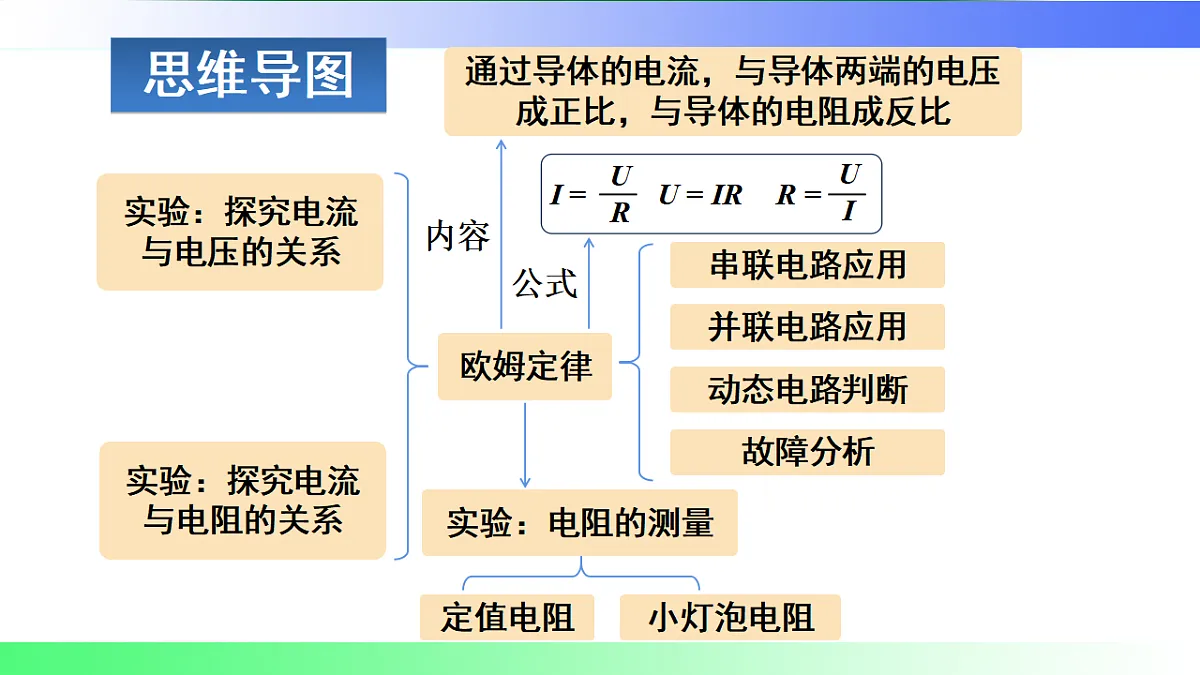

实验：探究电流与电压的关系
实验：探究电流与电阻的关系
通过导体的电流，与导体两端的电压成正比，与导体的电阻成反比

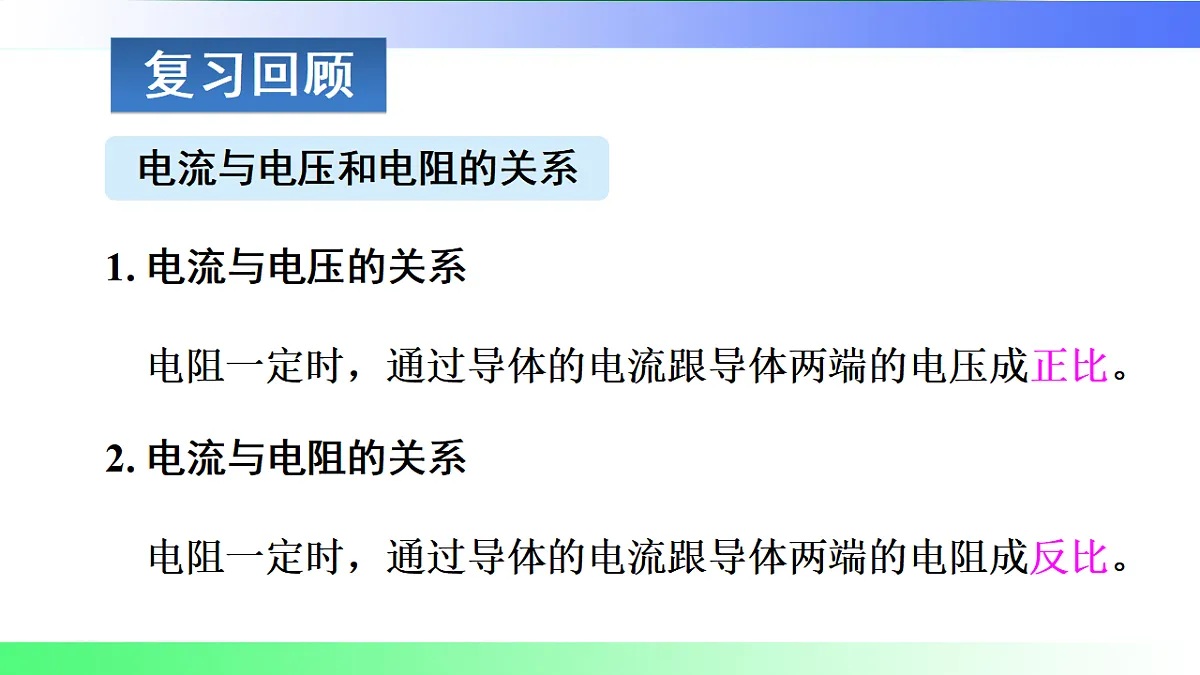

1. 电流与电压的关系
电阻一定时，通过导体的电流跟导体两端的电压成正比。
2. 电流与电阻的关系
电阻一定时，通过导体的电流跟导体两端的电阻成反比。

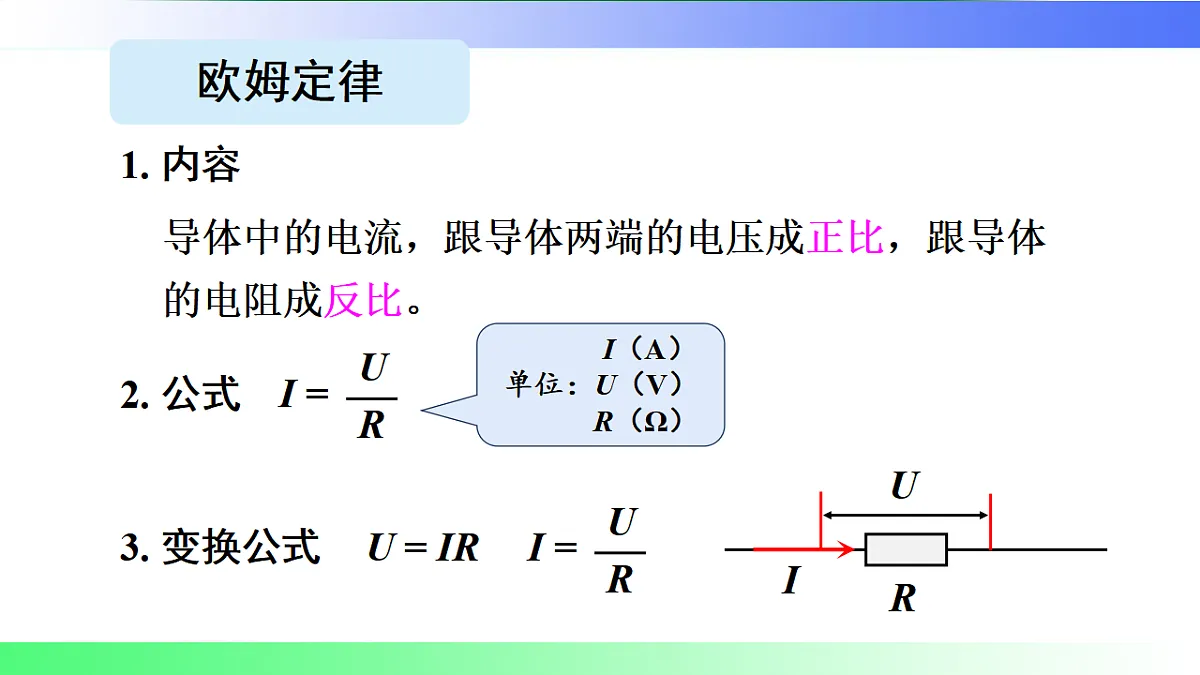

电流与电压和电阻的关系
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
I（A）单位：U（V） R（Ω）
高频考点一 欧姆定律的综合运用

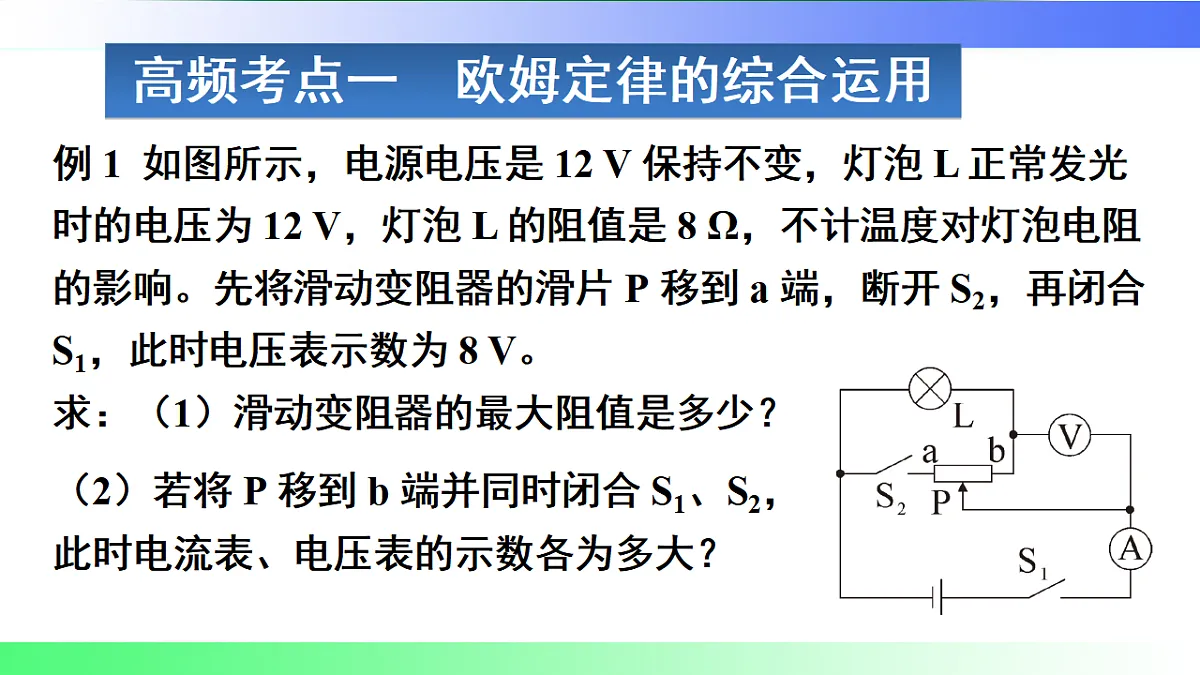

例 1 如图所示，电源电压是 12 V 保持不变，灯泡 L 正常发光时的电压为 12 V，灯泡 L 的阻值是 8 Ω，不计温度对灯泡电阻的影响。先将滑动变阻器的滑片 Р 移到 a 端，断开 S2，再闭合 S1，此时电压表示数为 8 V。求：（1）滑动变阻器的最大阻值是多少？
（2）若将 Р 移到 b 端并同时闭合 S1、S2，此时电流表、电压表的示数各为多大？

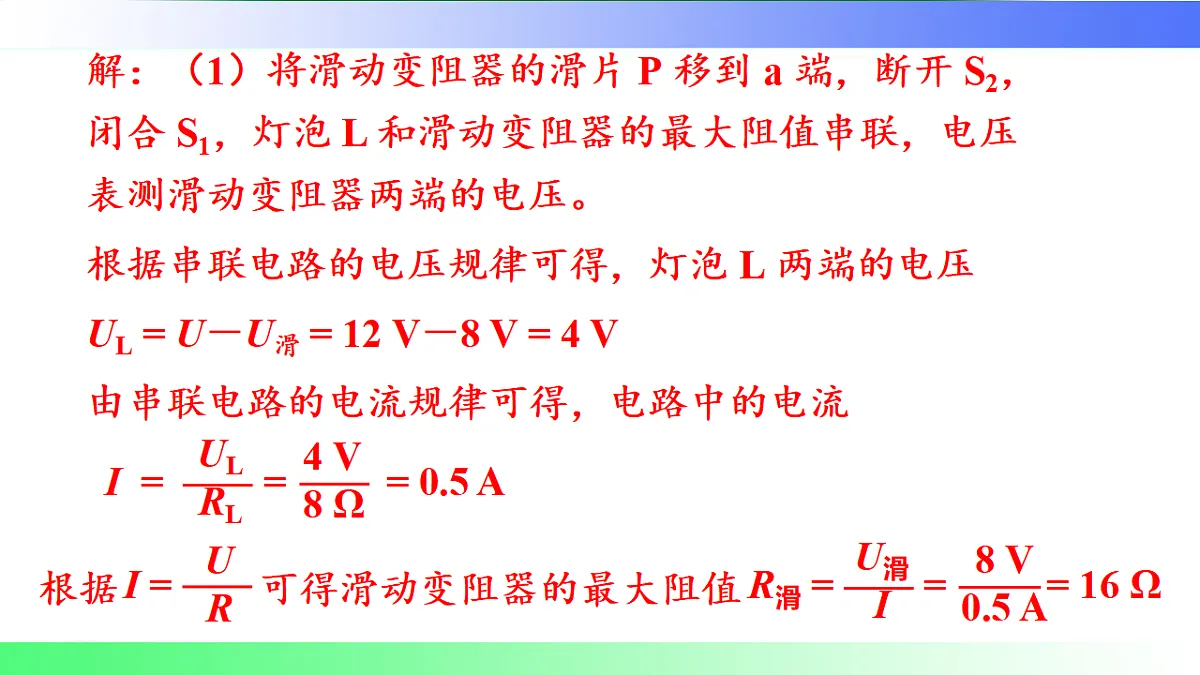

解：（1）将滑动变阻器的滑片 Р 移到 a 端，断开 S2，闭合 S1，灯泡 L 和滑动变阻器的最大阻值串联，电压表测滑动变阻器两端的电压。
根据串联电路的电压规律可得，灯泡 L 两端的电压
UL = U－U滑 = 12 V－8 V = 4 V
由串联电路的电流规律可得，电路中的电流
根据 可得滑动变阻器的最大阻值

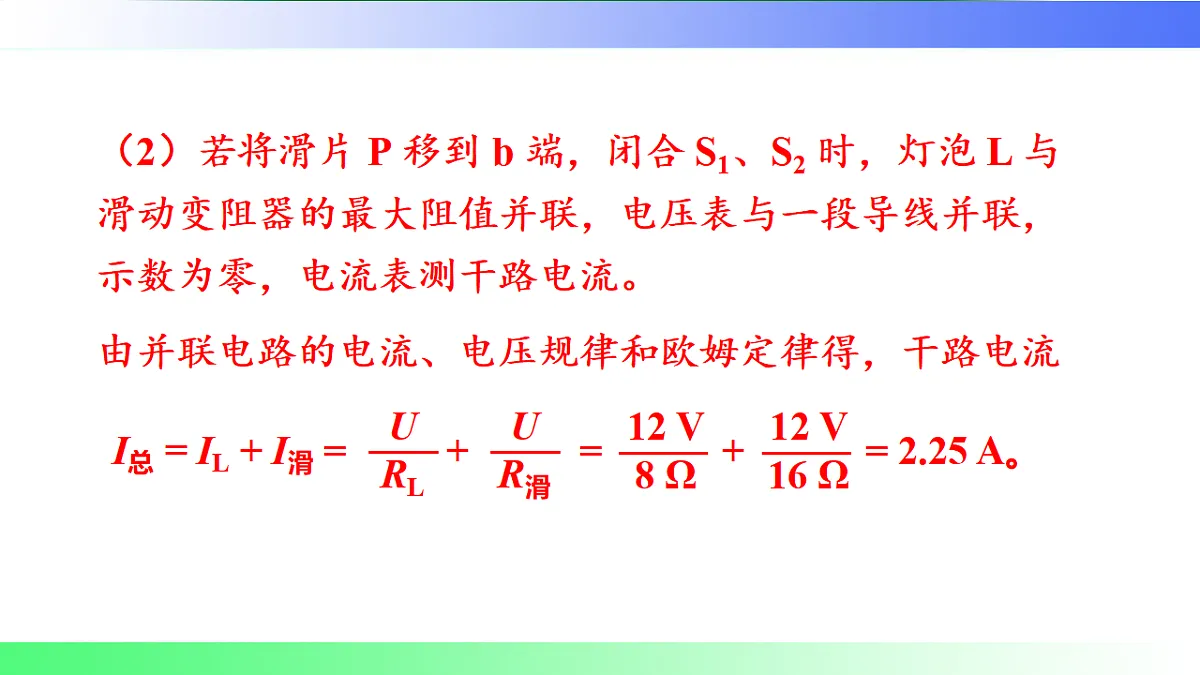

（2）若将滑片 Р 移到 b 端，闭合 S1、S2 时，灯泡 L 与滑动变阻器的最大阻值并联，电压表与一段导线并联，示数为零，电流表测干路电流。
由并联电路的电流、电压规律和欧姆定律得，干路电流

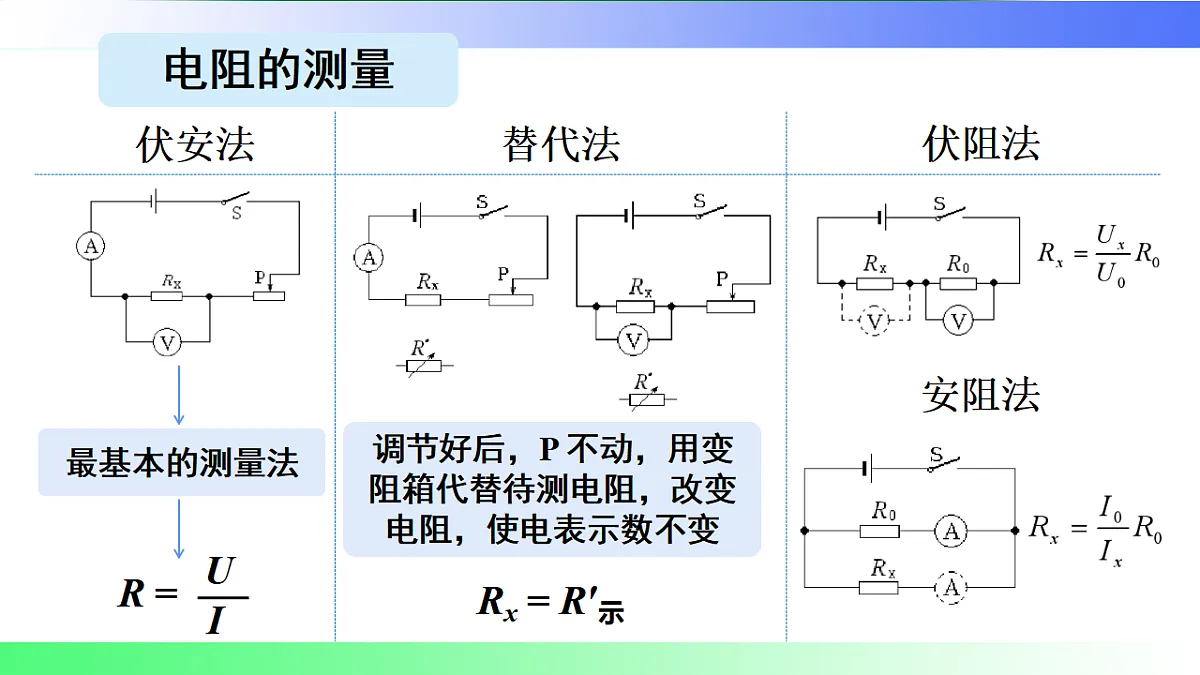

调节好后，P 不动，用变阻箱代替待测电阻，改变电阻，使电表示数不变
高频考点二 电路故障的判断
① 电压表示数变大，可能是所测用电器断路，电压表串联在电路中，或另一个用电器短路；
② 电压表示数变小（或为 0 ），可能是所测用电器短路，或另一个用电器断路；
③ 电流表示数变大，一定有一个用电器短路；
④ 电流表示数变小（或为 0 ），可能是电压表串联在电路中，或电路断路；
⑤两灯串联时，若只有一灯不亮，则此灯一定短路；若两灯都不亮，则电路一定是断路。
若并联电路中出现短路，则电源会烧坏。若并联电路中出现断路，则可能存在以下情况:
① 电压表示数变为 0，一定是干路断路；
② 支路电流表示数变为 0，一定是该支路断路；
③ 干路电流表示数变为 0，一定是干路断路；
④ 两灯并联，若只有一灯不亮，则一定是这条支路断路；若两灯都不亮，则一定是干路断路。
例 2 如图所示电路，闭合开关后，整个电路正常工作。其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为（ ）A. L1 短路B. L2 短路C. L1 开路D. L2 开路
欧姆定律在串、并联电路中的应用
高频考点三 动态电路的分析与计算
（1）含滑动变阻器的串联电路:
滑动变阻器两端电压变化
（2）含滑动变阻器的并联电路:
滑动变阻器所在支路中电阻变化
滑动变阻器所在支路中电流变化
（3）开关型动态电路：
灯泡的亮暗变化，电压表、电流表示数变化
（4）实际应用中的变阻器：
先从原电路中找出变阻器
外界因素引起阻值的变化
电表代表的实际量的变化
例 3 公路部门往往通过地磅检测汽车载重情况。图甲是跨学科学习团队设计的可视化地磅的电路原理图，主要由踏板（重力不计）、压力传感器 R、显示承重的仪表（实质为电流表，量程 0~0.6 A）等组成，R 的阻值与所受压力 F 大小关系如图乙所示。电源电压为 12 V，定值电阻 R0 的阻值为 5 Ω。求:
（1）当 R 的阻值为 35 Ω 时，电路的电流
解: R 与 R0 串联，得电路总电阻R总＝R＋ R0 ＝35 Ω＋5 Ω ＝ 40 Ω由欧姆定律得电路的电流
（2）当通过电路的电流为 0.4 A 时，地磅的测量值。
当电路的电流为 0.4 A 时，电路的总电阻
R 与 R0 串联，此时 R 的阻值
R′ = R′总－ R0 = 30 Ω－5 Ω = 25 Ω，
对照图乙可知，此时的压力 F ＝1×104 N，即地磅的测量值为 1×104 N。
易错点1 不能正确理解欧姆定律
（1）欧姆定律揭示了导体中的电流与电压、电阻的关系。( )
（2）当电压一定时，导体的电阻与电流成反比。( )
（3）在研究电流与电压、电阻的关系过程中使用了控制变量法。( )
易错点2 未考虑到灯丝电阻的变化
易错点3 求极值、范围时考虑不全面
易错点4 不能准确判断不同实验的异同
4.关于以下四个电学实验，下列说法中不正确的是( )
A.“探究电阻一定时电流与电压的关系”实验中可用小灯泡替代定值电阻B.“用电流表和电压表测量电阻”实验中滑动变阻器的作用是为了多次测量求平均值，减小误差C.“探究电压一定时电流与电阻的关系”实验中滑动变阻器作用是控制定值电阻两端电压不变D.“探究电阻一定时电流与电压关系”实验中滑动变阻器作用是要改变定值电阻两端的电压
5. ［2025苏州期末］小明准备利用如图所示电路进行实验探究，以下能完成探究并得出定量关系的是( )
A.①B.②C.①②D.①③
易错点5 在探究电压一定时电流与电阻关系实验中无法达到规定电压值时的处理方式
考点1 电流与电压、电阻的关系
2.［2025济南期末］小明组在“探究电流与电压的关系”实验中，他们选择了图甲所示的器材，并连接了部分电路。
（1）实验中所用电压表在未接入电路时，指针如图乙所示，应进行的操作是__________________。
（3）闭合开关，发现无论怎样调节滑动变阻器，电压表和电流表始终无示数。于是他们用一根导线检测电路故障，将导线的两端分别接到开关两端的接线柱上时，电压表和电流表仍无示数；将导线的两端分别接到滑动变阻器接入电路的两接线柱上时，电压表和电流表均有示数。若电路中只有一处元件故障，则电路故障可能是________________。
（4）排除故障后继续实验，他们得出实验结论。同组的小军认为，用小灯泡代替定值电阻效果更好，他的观点正确吗？________，原因是____________________________________。
小灯泡电阻与温度有关，不是定值电阻
3.［2024张家口期末］关于欧姆定律，下列说法中正确的是( )
A. B. C. D.
6.［2024成都锦江区期末］如图所示，是“用电压表和电流表测量定值电阻的阻值”的实验电路图。对该实验的操作和分析，下列选项正确的是( )
考点4 欧姆定律在串、并联电路中的应用
A.电流表示数变大，电压表示数变小B.电流表示数变小，电压表示数变大C.电流表示数和电压表示数都变小D.电流表示数和电压表示数都变大
（1）根据图甲的电路图，以笔画线将图乙的实物电路连接完整（要求：导线不能交叉）。
（2）闭合开关后，移动滑动变阻器滑片的过程中发现电流表、电压表均有示数，但始终不变化，出现这一现象的原因可能是___（填字母）。
A.镍铬合金丝短路B.镍铬合金丝断路C.滑动变动器短路D.滑动变阻器断路
通过本节课的复习，你有什么收获？
