人教版（2024）九年级全册（2024）第十五章 电流和电路第4节 电流的测量优质课教学课件ppt

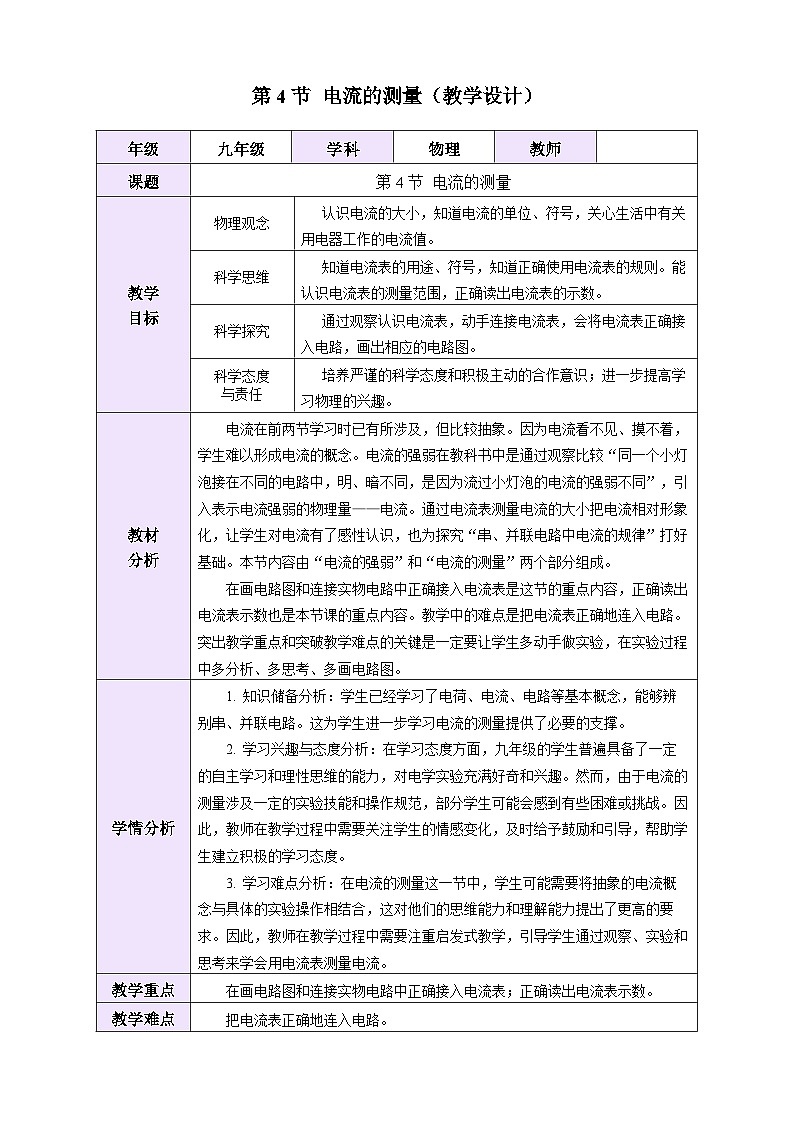

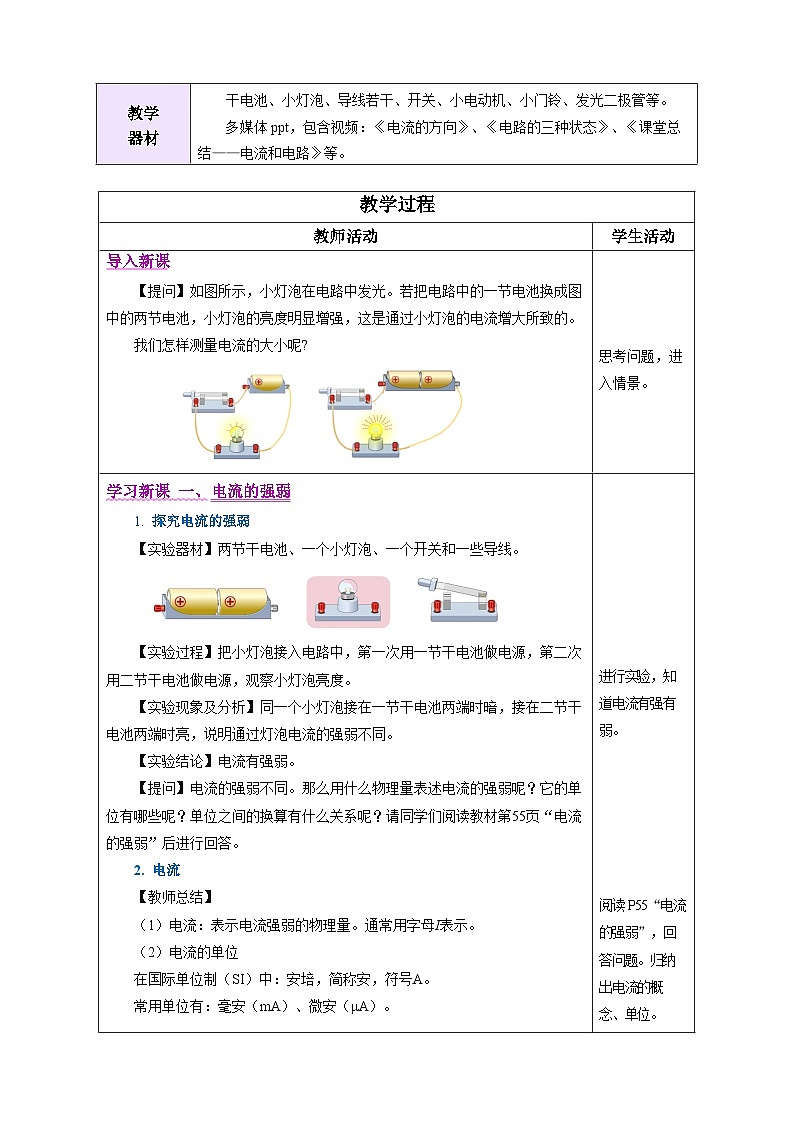

这是一份人教版（2024）九年级全册（2024）第十五章 电流和电路第4节 电流的测量优质课教学课件ppt，文件包含第4节《电流的测量》教学课件pptx、第4节《电流的测量》教学设计docx等2份课件配套教学资源，其中PPT共32页， 欢迎下载使用。

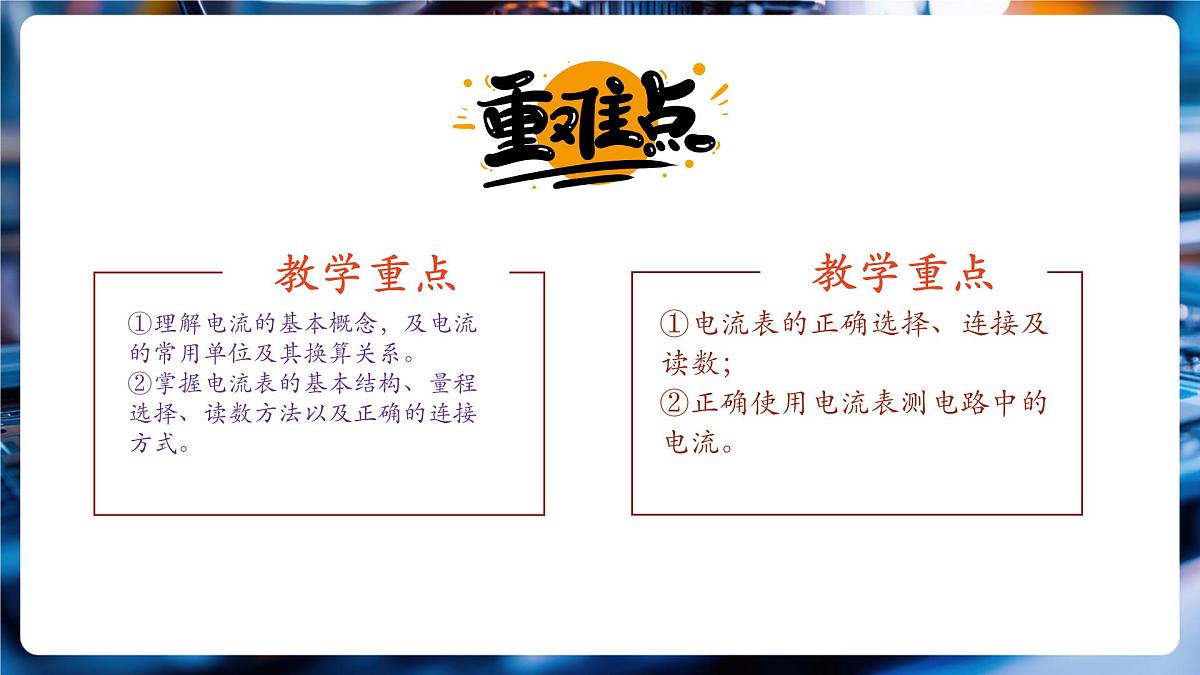

①初步掌握电流的定义、单位及其意义，并能进行单位换算；②理解电流表的符号、用途、正确读数方法和使用规则；③掌握电流的测量方法，包括电流表的正确连接和读数。

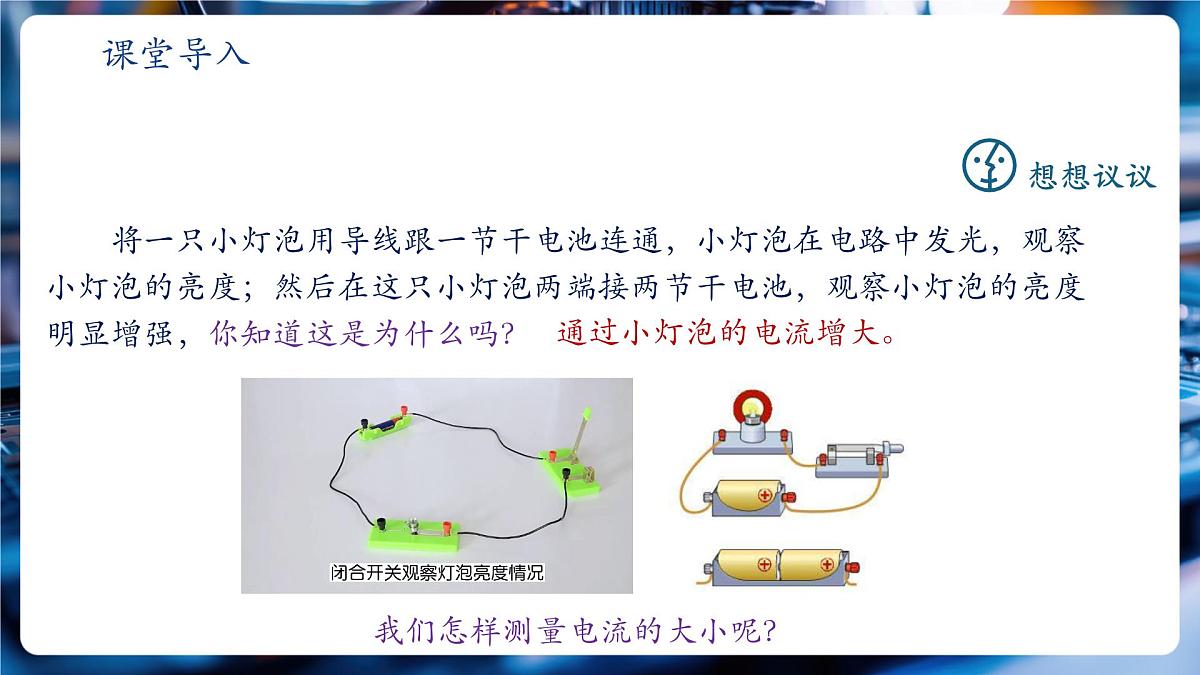

　　将一只小灯泡用导线跟一节干电池连通，小灯泡在电路中发光，观察小灯泡的亮度；然后在这只小灯泡两端接两节干电池，观察小灯泡的亮度明显增强，你知道这是为什么吗？
我们怎样测量电流的大小呢？
通过小灯泡的电流增大。

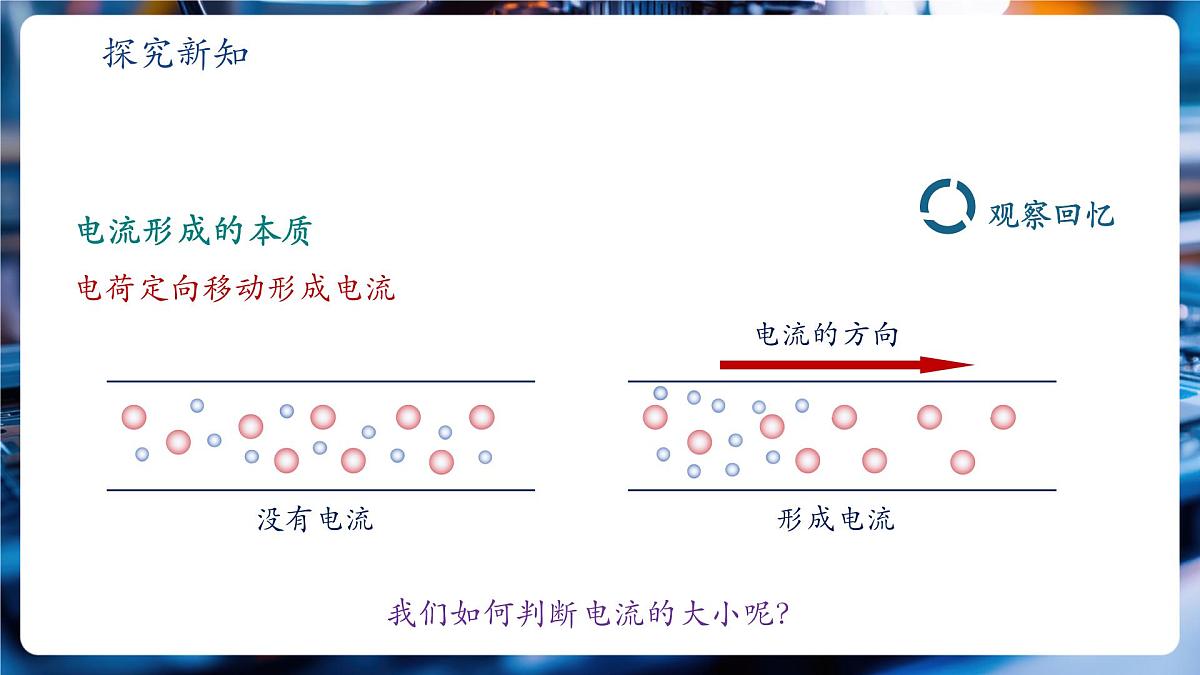

我们如何判断电流的大小呢？

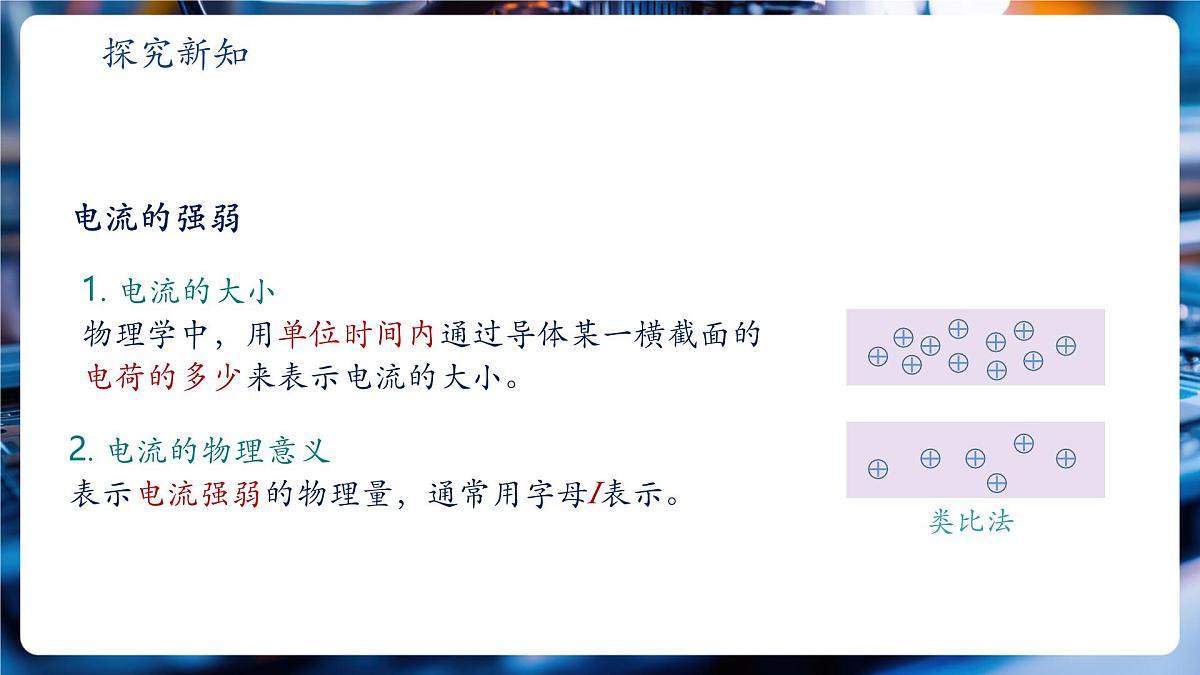

1. 电流的大小物理学中，用单位时间内通过导体某一横截面的电荷的多少来表示电流的大小。
2. 电流的物理意义表示电流强弱的物理量，通常用字母I表示。

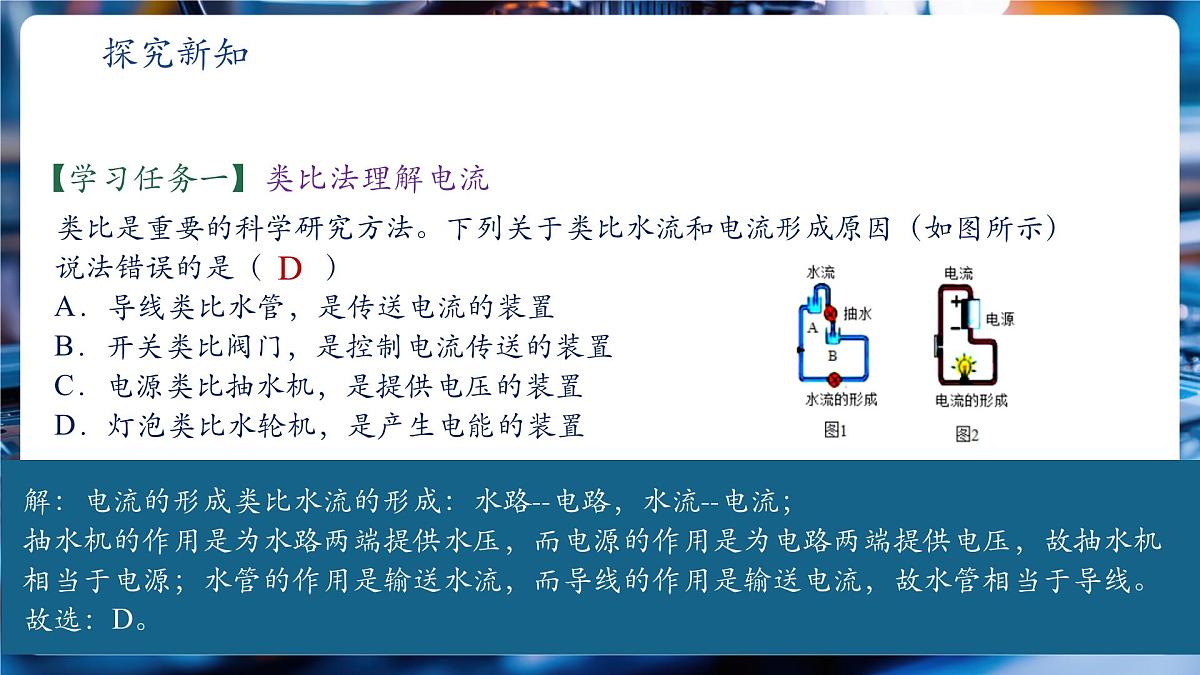

【学习任务一】类比法理解电流
类比是重要的科学研究方法。下列关于类比水流和电流形成原因（如图所示）说法错误的是（　　）A．导线类比水管，是传送电流的装置B．开关类比阀门，是控制电流传送的装置C．电源类比抽水机，是提供电压的装置D．灯泡类比水轮机，是产生电能的装置
解：电流的形成类比水流的形成：水路--电路，水流--电流；抽水机的作用是为水路两端提供水压，而电源的作用是为电路两端提供电压，故抽水机相当于电源；水管的作用是输送水流，而导线的作用是输送电流，故水管相当于导线。故选：D。

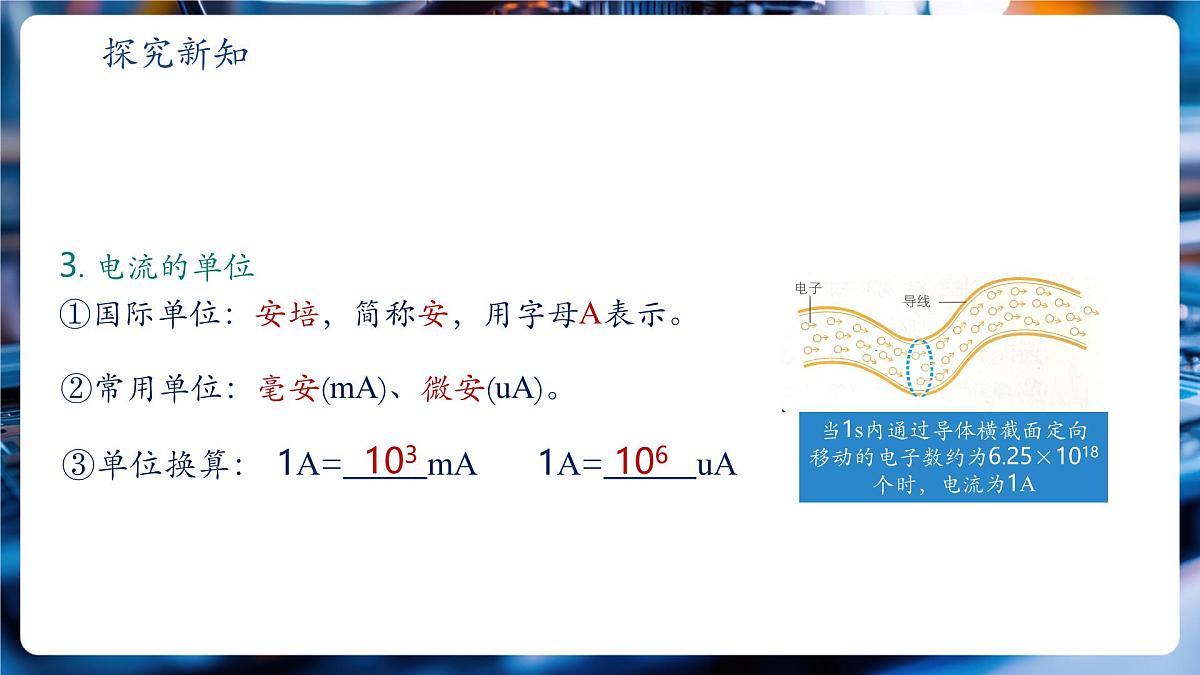

3. 电流的单位①国际单位：安培，简称安，用字母A表示。
②常用单位：毫安(mA)、微安(uA)。
1A= mA 1A= uA
安培（1775~1836年）。法国物理学家、化学家、数学家，是电动力学创始人。在电磁学领域有重要发现，如安培定律、安培定则和分子电流等，他还发明了电流计，被后人称赞为“电学中的牛顿”。为了纪念其在电学上的巨大贡献，以他的姓“安培”来命名电流的单位。
【学习任务二】类比法理解电流
计算器中的电流很小，大约100μA，也就是_____A；雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于_______ mA。
解：100μA=100×10-6A=1×10-4A，2×105A=2×105×103mA=2×108mA；故答案为：10-4；2×108A。。
【学习任务三】类比法理解电流
通过家用电冰箱的电流约为（　　）A．1μAB．1mAC．1AD．100A
解：由生活经验知通过家用电冰箱的电流约为1A，故C正确。故选：C。

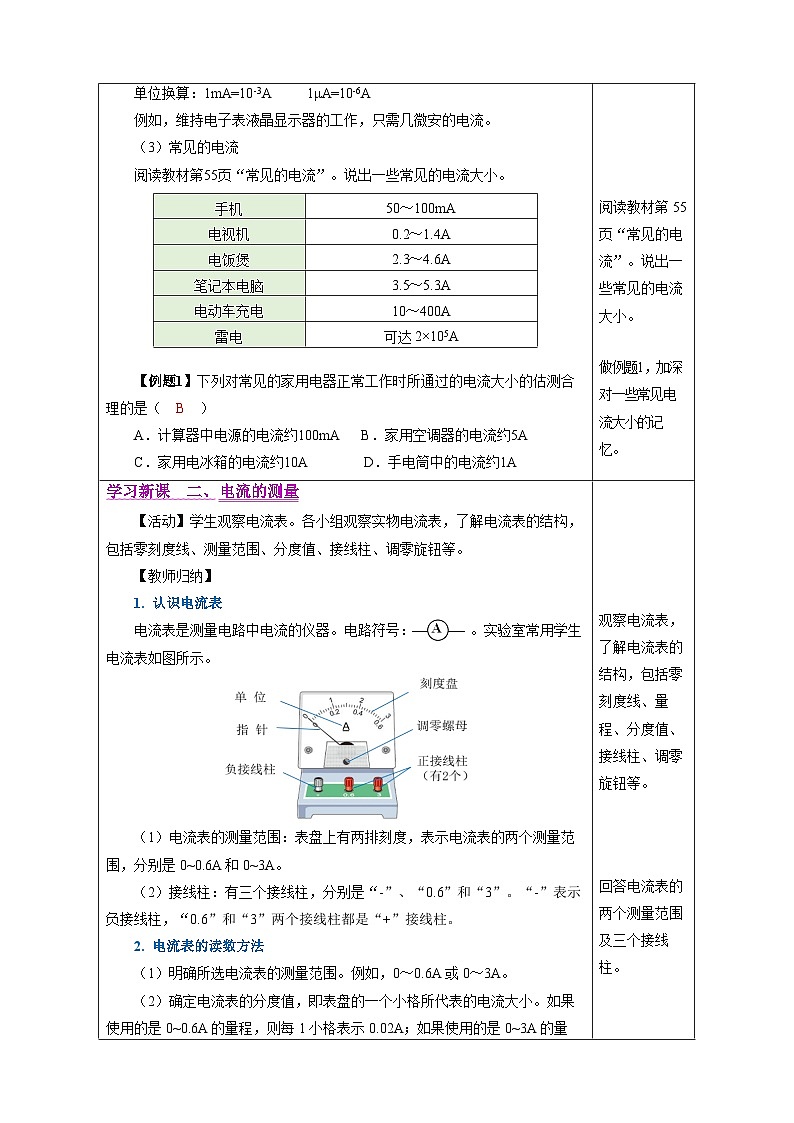

①电流表的作用：测量电路中电流的仪器。
电流表的刻度盘和接线柱之间的关系
使用电流表前应该先观察指针，是否指在零刻度线上，若不指在零刻度线，则调零旋钮使指针指在零刻度线。
②必须将电流表和被测的用电器串联。
如果误将电流表和被测的用电器并联，那么电流表指示的就不是流过用电器的电流，而且很容易损坏电流表。
③必须让电流从红色(“+ ”号）接线柱流进，再从黑色(“ - ” 号）接线柱流出。
否则电流表指针反向偏转，无法读数，而且容易损坏电流表。
“试触法”选量程：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫作“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
④必须正确选择电流表的测量范围。 如果被测电流超过电流表的最大测量值，就无法读数，而且有可能损坏电流表，这时应该改用更大的测量范围。
⑤不允许把电流表直接连到电源的两极！ 否则，电流表将被损坏。
①明确所选电流表的测量范围：
②确定电流表的分度值 ，即表盘的一个小格所代表的电流大小。
电流表的测量范围是0~3A，表盘上从0到最右端共有30个小格，每个小格代表____A。电流表的测量范围是0~0.6A，每个小格代表____A。
0~0.6A 或 0~3A。
读数：________
　　按照图甲所示的电路图连接电路，测量这种情况下电路中的电流。 如图乙所示，改变电流表在电路中的位置，测量这种情况下电路中的电流。 比较电流表两次的示数是否有变化。
【实验】用电流表测量电流
1.流入小灯泡的电流和流出小灯泡的电流相等。2.被测电流的大小与电流表在电路中的位置无关。
【学习任务五】判断电流表测量的对象
字母a、b、c、d、e、f、g、h表示各元件的接线柱。关于图示的实验电路的操作说法不正确的是（　　）A．用导线连接d、f,再闭合开关，L1不亮，电流表测L2电流B．用导线连接e、f,再闭合开关S，L2不亮，电流表测L1电流C．用导线连接e、g和d、f,再闭合开关S，两灯都亮，电流表测干路电流D．用导线连接e、f和d、g,再闭合开关S，会对电路元件造成损坏
解：A、用导线连接d、f，再闭合开关S，此时L1没有接入电路，电路为只有L2的简单电路，电流表测L2的电流，因此L1不亮，故A正确；B、用导线连接e、f，再闭合开关S，两灯串联，电流表测串联电路电流，两灯均发光，故B错误；C、用导线连接e、g和d、f，再闭合开关S，两灯并联，电流表测干路电流，两灯均发光，故C正确；D、用导线连接e、f和d、g，再闭合开关S，导线直接与电源正负极相连，电源短路，会损坏电源，故D正确。故选：B。
　　你听说过电鳗吗?它生活在中美洲和南美洲的淡水中。电鳗有一种独特的本领：能发出很强的电流。　　你听说过心电图吗?心脏在收缩和舒张时，有微弱的电流产生。可以在身体表面的不同部位探测电压的变化，并记录下来，形成心电图，它反映了心脏的工作情况。不管是电鳗还是心电图，都与生物电有关。你还知道其他关于生物电的信息吗?请通过查询互联网或去图书馆查阅相关资料，与你的同学或朋友交流。
电流（I）：表示电流强弱的物理量。
其它单位有毫安（mA）、微安（μA）单位换算：1A=1000mA 1毫安=1000μA
实验：用电流表测量电流
1.（2024秋•锦江区校级月考）根据标记的电流方向，把电流表和电源的符号分别填进电路，使两盏灯都发光。
解：电路中的电流都是从电源正极出发，经过开关与用电器，最后回到电源的负极，根据电路图所标电流的方向可知，中间为电源，下方为正极，右边是电流表，如图：
点评：本题考查了电路的连接，要求对电路中各元件的作用及使用方法要非常明确，然后根据串并联电路的特点正确连接电路。
2.（2022秋•市中区期末）如图所示四位物理学家中，以其名字命名电流单位的是（　　）
解：解：在国际单位制中，A、安培是电流的主单位。符合题意；B、欧姆是电阻的主单位。不符合题意；C、瓦特是功率的主单位。不符合题意；D、焦耳是功和能量的主单位。不符合题意。故选：A。
点评：此题考查的是我们对常见物理量及其单位的掌握情况，属于识记性知识的考查，难度较小，是一道基础题。
3.（2025•武侯区校级模拟）下列关于身边的物理数据，估计结果符合实际的是（　　）A．家用电冰箱电流约5AB．考试用的黑色签字笔的长度约为15cmC．现在考场的温度约为37℃D．一个乒乓球的质量约为50g
解：A、家用电冰箱工作时的电流约1A，故A不符合实际；B、考试用的黑色签字笔的长度约为15cm,故B符合实际；C、考场的温度比较宜人，约为25℃，37℃温度过高，考场气温不会这么高，故C不符合实际；D、一个乒乓球的质量约为2.7g,故D不符合实际。故选：B。
点评：物理与社会生活联系紧密，多了解一些生活中常见物理量的数值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。
4. （2024秋•成都校级期中）老师在课堂上带来了自制的“小魔盒”，如图甲所示，闭合开关灯泡都亮，断开开关，灯泡都灭。小明激动的说到，这一定是个串联电路，小郭却说，不一定！请问，在不打开纸盒的前提下，你有什么办法确认灯泡是串联还是并联？___________________________________________________________________________。在学完电流表正确使用后，小明同学用电流表测量电路中的电流，电流表示数如图乙所示，他开心的读到1.9A，细心的小郭却认为小明读错了，请你帮小明找找问题所在？_____________________________________。
拧下其中任一灯泡，若另一个灯泡不发光，则是串联电路，若另个一灯泡仍发光，则是并联电路
电流表选用表小量程，却按大量程读数了
解：串联电路中，一个灯不工作，另一个灯也不能工作；并联电路各支路可独立工作、互不影响。拧下其中任一灯泡，观察另一个灯泡是否发光，若不发光，则一定是串联电路，若另个一灯泡仍发光，则一定是并联电路。乙图中，电流表选用小量程，分度值为0.02A，电流为0.38A，小明读数错误，原因是电流表选用表小量程，却按大量程读数了。故答案为：拧下其中任一灯泡，若另一个灯泡不发光，则是串联电路，若另个一灯泡仍发光，则是并联电路；电流表选用表小量程，却按大量程读数了。
点评：此题考查了串联和并联电路的辨析、电流表的读数，稍有难度，但仍属基础题。
1.基础性作业：完成课件中的课堂练习。
2.拓展性作业：①查阅生活中一些经常使用的用电器的电流值。②自制小台灯——假如你在野外的小怅篷中宿营，这时，你最需要一个小台灯了。用一只小灯泡、两节电池和一个开关，你可以做成一个简易的小台灯。
