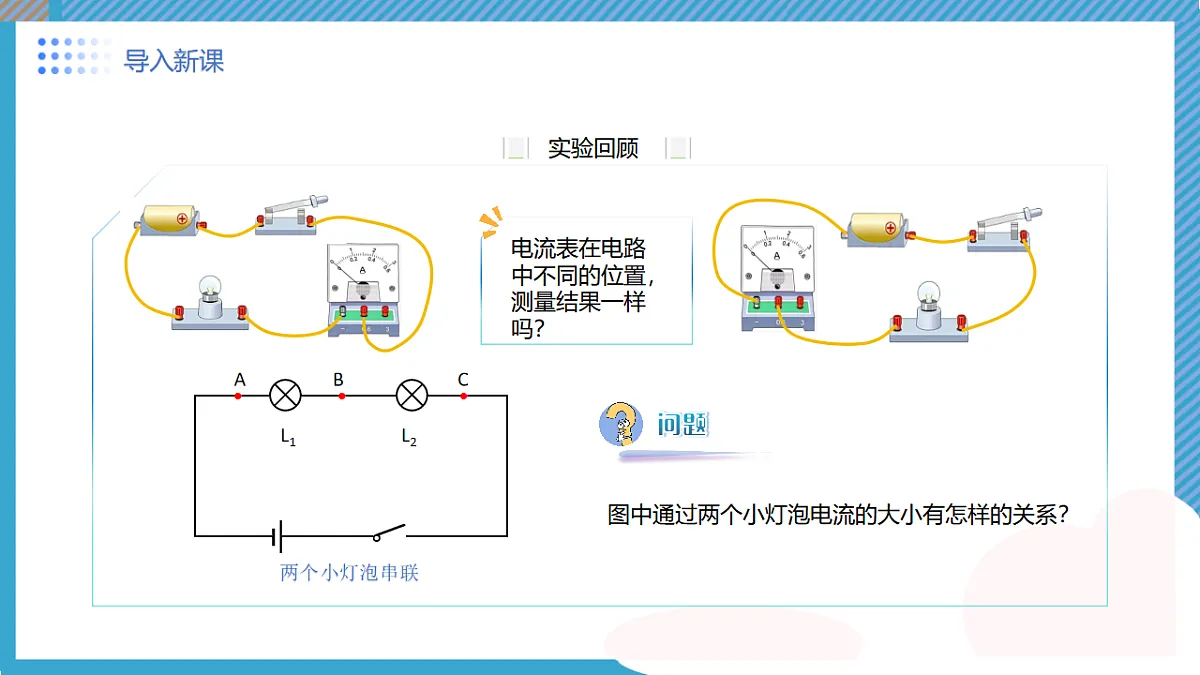

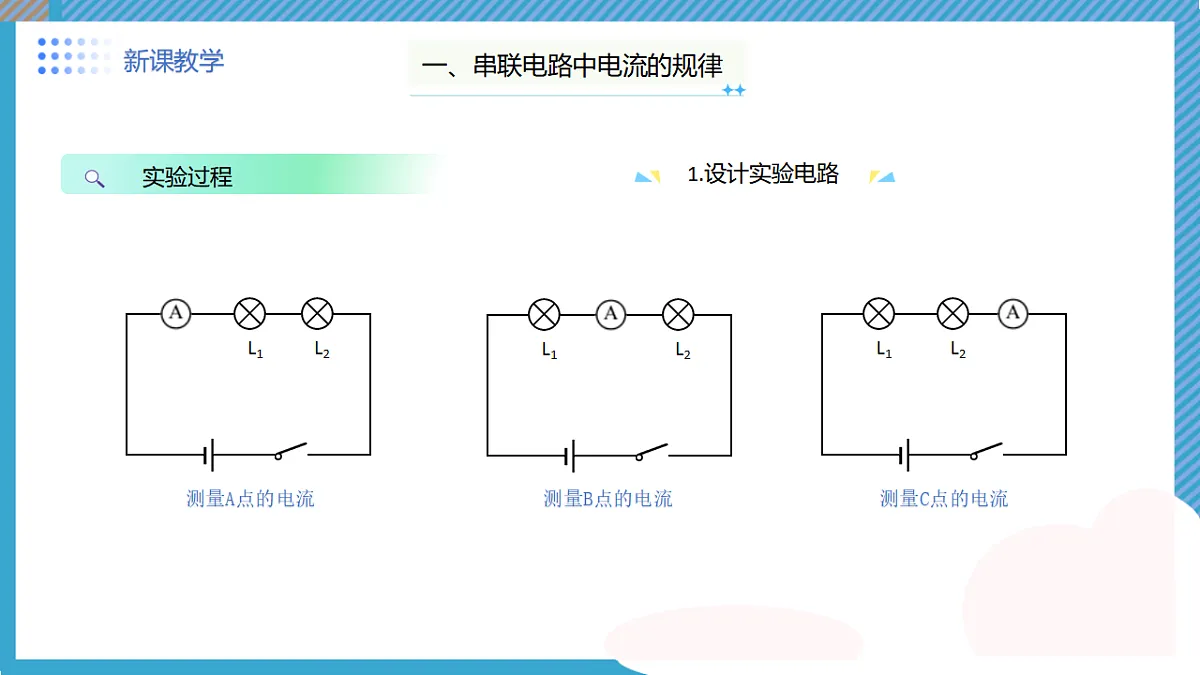

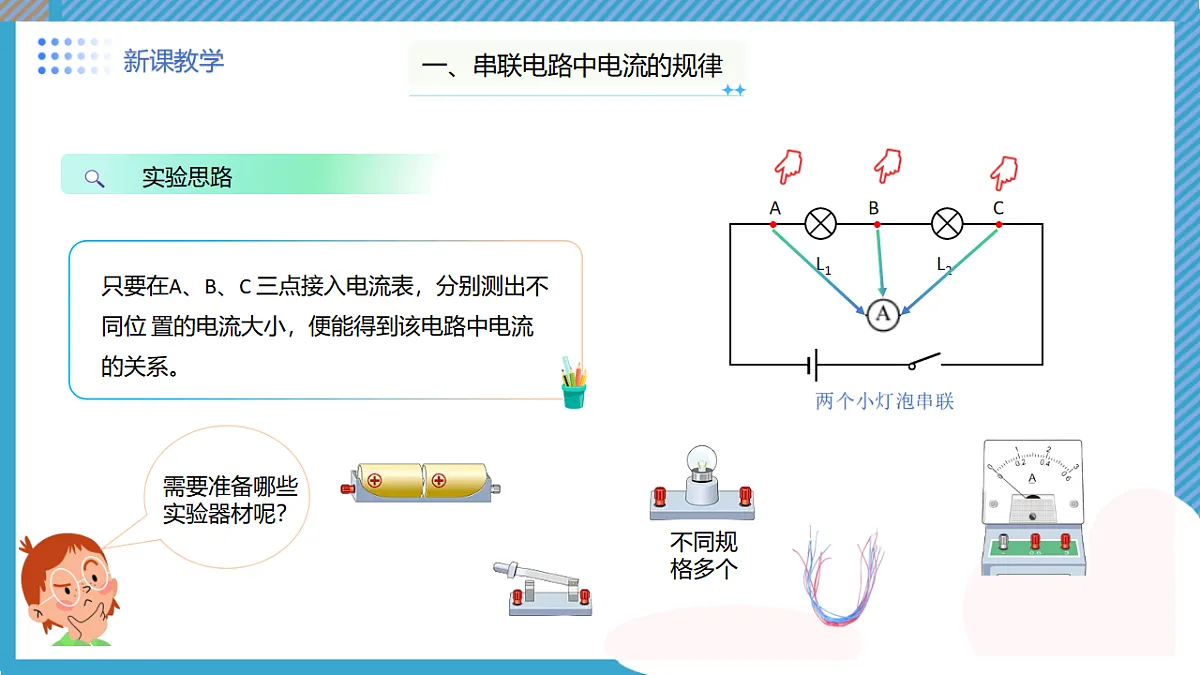

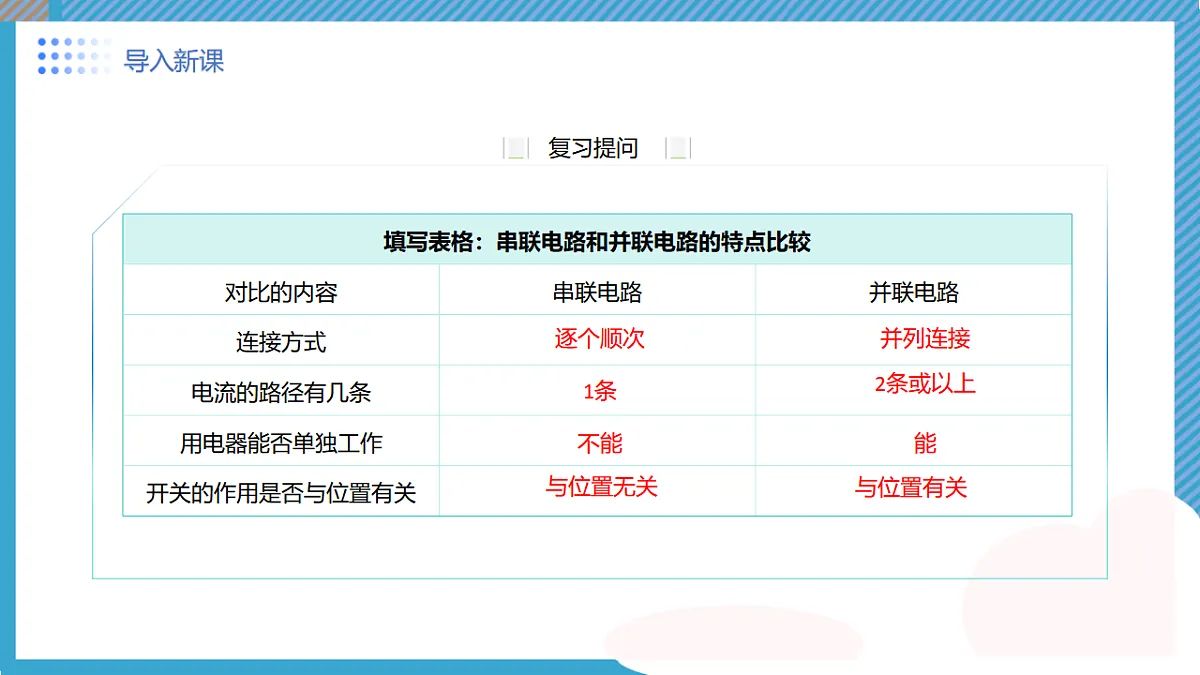

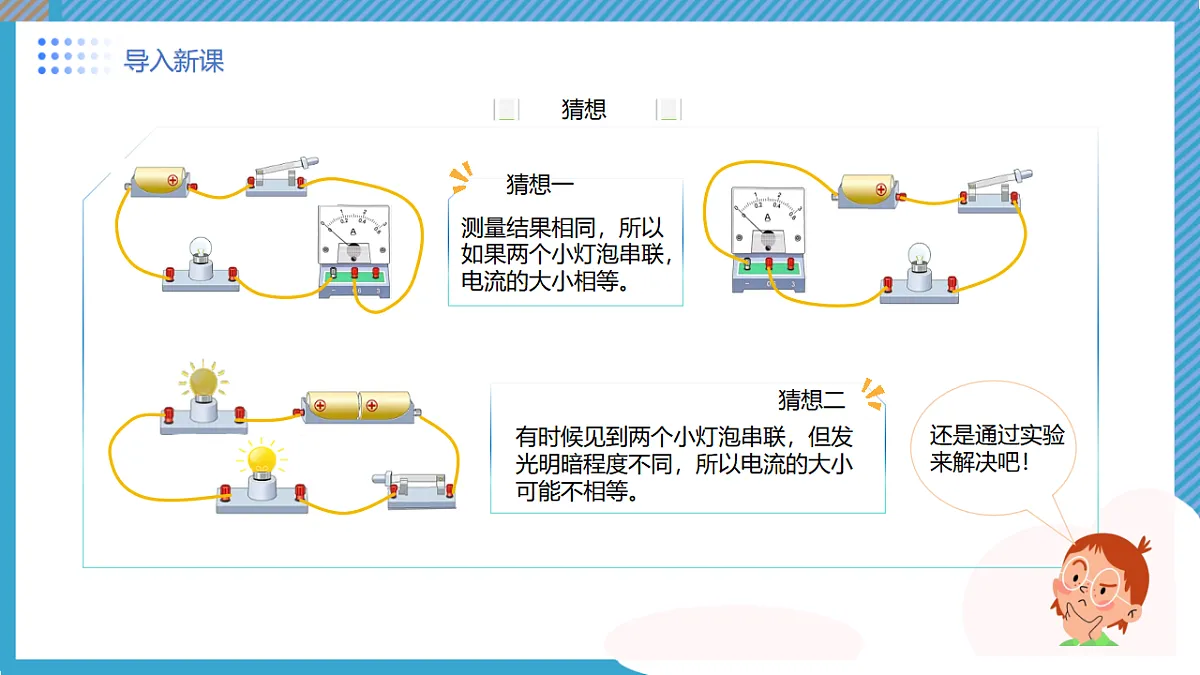

1.为什么要进行多次实验？
进行多次实验的目的是寻求普遍规律。（或避免实验结论的偶然性）
2.为什么要使用规格不同的小灯泡进行实验？
避免出现特殊数据，影响对实验结论的分析。
对表格中得到的实验数据进行分析，你能得到什么结论？如果用公式的形式，如何表达？
在串联电路中，电流处处相等
如图是“探究串联电路的电流规律”的电路。闭合开关S，用电流表分别测出A，B，C点的电流，记录数据后，为得到更普遍的规律，接下来应（ ）A. 将两灯并联后再进行实验B. 换用电流表的另一量程进行实验C. 去掉一个灯泡，只留一个灯泡进行实验D. 换用不同规格的电源和小灯泡进行实验
(1)连接电路前应保证开关处于__________状态。(2)小德闭合开关，发现L1灯亮，但L2灯不亮，电流表有示数，则L2灯不亮的可能原因是__________。(3)如表是小德实验中记录的一组数据。此数据中有一处明显的错误，造成此错误的原因可能是_______________________________________________。
如图是“探究串联电路电流特点”的电路图。
电流表选择0～0.6A量程，但是按0～3A量程读数。
在并联电路中，干路电流等于个支路电流之和
如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.5A，IB=0.3A，IC=0.2A，在表格中记录数据后，下一步首先应该做的是( )
A. 整理器材，结束实验B. 换用电流表的另一量程，再测出一组电流值C. 分析数据，得出结论D. 换用不同规格的小灯泡，再测出几组电流值
(1)连接电路，闭合开关，发现小灯泡L1不亮、L2亮，故障原因可能是__________；(2)排除故障后，用电流表分别测出A、B、C三点的电流IA、IB、IC，更换规格__________(选填“相同”或“不同”)的小灯泡多次实验，数据记录在表格中；(3)分析数据得出结论：________________________________________________。
同学们利用如图所示电路研究“并联电路中干路电流与各支路电流的关系”。
在并联电路中，干路电流等于各支路电流之和
小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
(1)他先将电流表接a处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：________________________。
(2)他在测量b处的电流时，发现电流表的指针偏转如图乙所示，原因是____________________________。(3)在解决了以上问题后，将电流表分别接入a、b、c三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验的改进方法应是________________________________。(4)实验结束后，小明又利用器材连接了如图丙所示的电路图，当开关S由断开到闭合时，电流表A2的示数______(选填“变大”、“变小”或“不变”)。
电流表正负接线柱接反了
换用不同规格的灯泡测量多组数据
通过分析实验数据可得出如下结论：
1.在并联电路中各支路电流相等。
2.在并联电路中干路电流等于支路电流的二倍。
1.两个规格相同的小灯泡串联，亮度相同，电流也相等。
2.将这两个小灯泡并联，都比二者串联时更亮，但二者亮度仍然相同，电流也相等。
3.规格不同的小灯泡串联，电流相同，但亮度不同。
4.规格不同的小灯泡并联，电流不相同，亮度一般也不同。
1.对于规格相同的小灯泡或同一个小灯泡，通过它的电流越大，小灯泡就越亮。
所以对于规格相同的小灯泡或同一个小灯泡，其亮度可以反映通过的电流大小。
2.对于规格不相同的小灯泡，不能通过亮度判断通过它们的电流的大小。
可得出与前面一样的结论
串联电路中，串联的用电器越多，电路中的电流就越小。
并联电路中，支路越多，干路电流就越大。
如图，闭合开关，发现LED灯发光，而小灯泡不发光，则下列说法正确的是( )
A. 小灯泡断路B. 通过小灯泡的电流为0AC. 通过LED灯的电流和小灯泡一样大D. 只将电源正负极对调，LED灯的亮度不变
如图所示，研究串联电路中电流的特点实验时，电流表甲和乙的示数分别为0.18A和0.16A，造成两个电流表示数不同的原因可能是( )A. 导线有电阻B. 灯泡L1和L2的电阻不同C. 灯泡L1和L2在电路中的位置不同D. 电流表使用前没有调零
如图所示的电路，当开关闭合后，两只小灯泡均发光且L1比L2亮，下列说法中正确的是( )A. 金属导线中自由电子定向移动的方向与电流方向相反B. 电路中的电流是由正电荷定向移动形成的C. 干电池对外电路供电时将电能转化为化学能D. 通过L1的电流大于通过L2的电流
如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过干路和灯泡L2的电流分别为( )
A. 0.3A，0.2AB. 1.5A，0.3AC. 1.5A，1.2AD. 1.5A，1.5A
图甲是由小灯泡L1、L2组成的并联电路，各元件均正确连接，已知闭合开关S后，通过L1的电流为0.4A，电流表的示数如图乙所示，下列判断正确的是( )
A. 电流表量程未知无法读数B. 通过L2的电流一定为0.6AC. 通过L2的电流可能为0.2AD. 图中干路电流可能为0.2A
在串联电路中，电流处处相等。
在并联电路中，干路电流等于各支路电流之和。
