初中物理沪科版（2024）九年级全册（2024）第二节 发电机是怎样工作的授课课件ppt

这是一份初中物理沪科版（2024）九年级全册（2024）第二节 发电机是怎样工作的授课课件ppt，共19页。PPT课件主要包含了电磁感应，制作一个小发电机，三峡大坝发电机组等内容，欢迎下载使用。

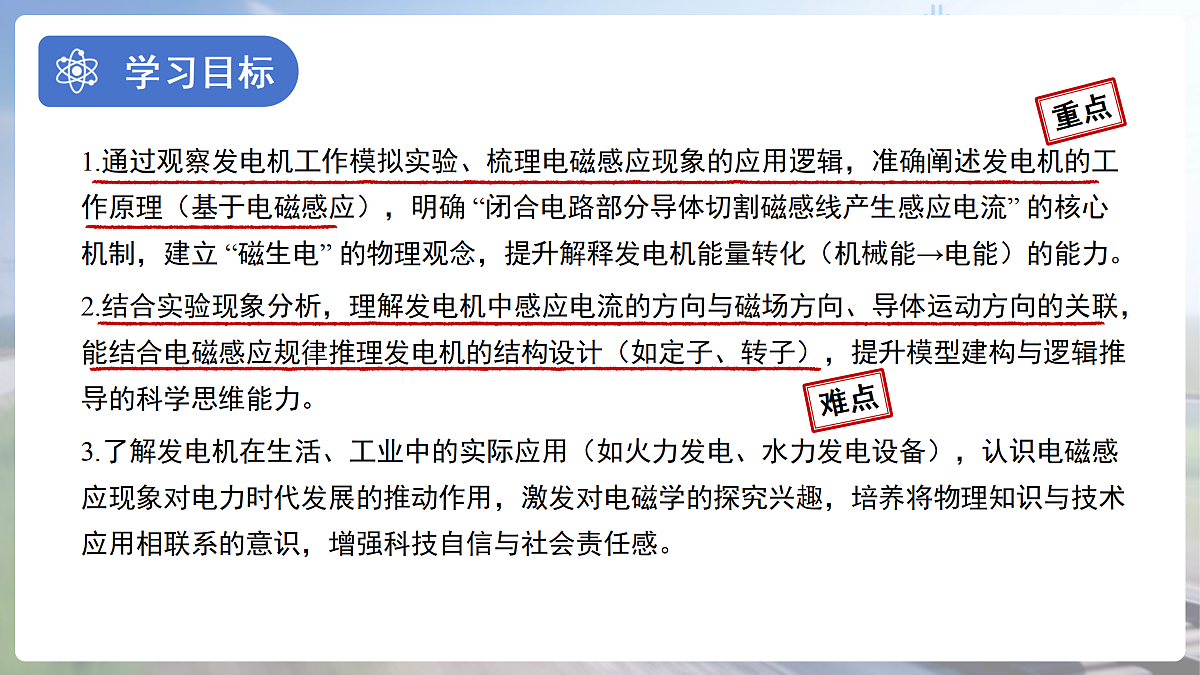

1.通过观察发电机工作模拟实验、梳理电磁感应现象的应用逻辑，准确阐述发电机的工作原理（基于电磁感应），明确 “闭合电路部分导体切割磁感线产生感应电流” 的核心机制，建立 “磁生电” 的物理观念，提升解释发电机能量转化（机械能→电能）的能力。2.结合实验现象分析，理解发电机中感应电流的方向与磁场方向、导体运动方向的关联，能结合电磁感应规律推理发电机的结构设计（如定子、转子），提升模型建构与逻辑推导的科学思维能力。3.了解发电机在生活、工业中的实际应用（如火力发电、水力发电设备），认识电磁感应现象对电力时代发展的推动作用，激发对电磁学的探究兴趣，培养将物理知识与技术应用相联系的意识，增强科技自信与社会责任感。

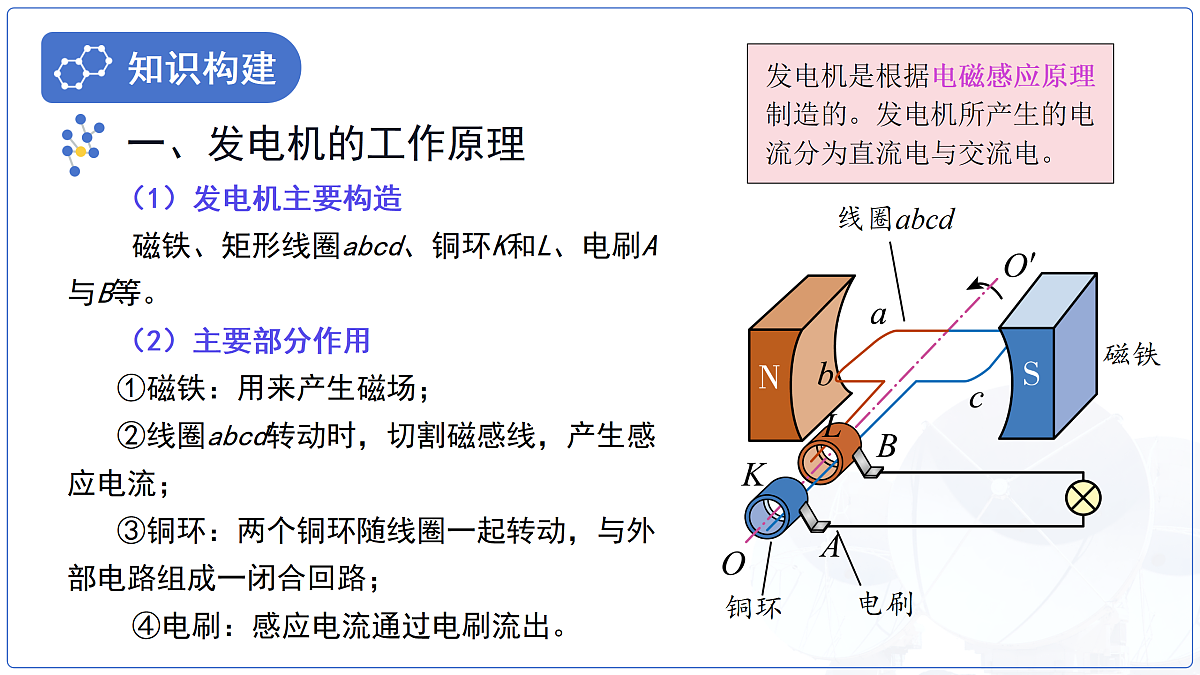

发电机是根据电磁感应原理制造的。发电机所产生的电流分为直流电与交流电。
（1）发电机主要构造 磁铁、矩形线圈abcd、铜环K和L、电刷A与B等。（2）主要部分作用 ①磁铁：用来产生磁场；②线圈abcd转动时，切割磁感线，产生感应电流；③铜环：两个铜环随线圈一起转动，与外部电路组成一闭合回路； ④电刷：感应电流通过电刷流出。

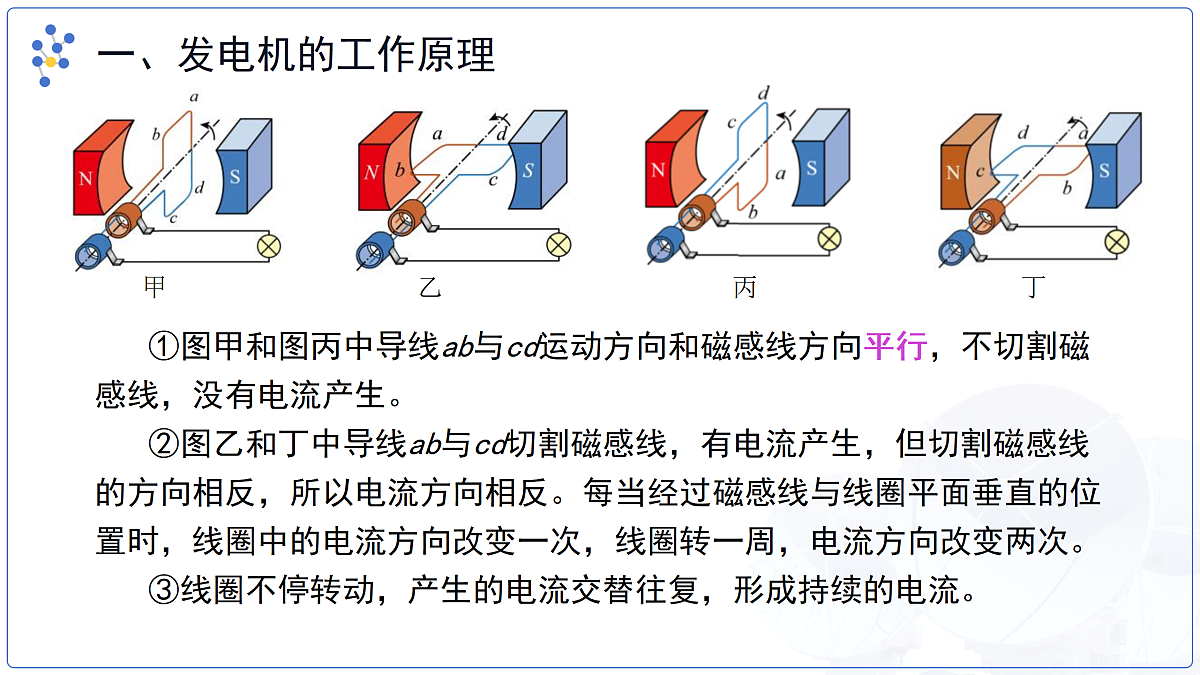

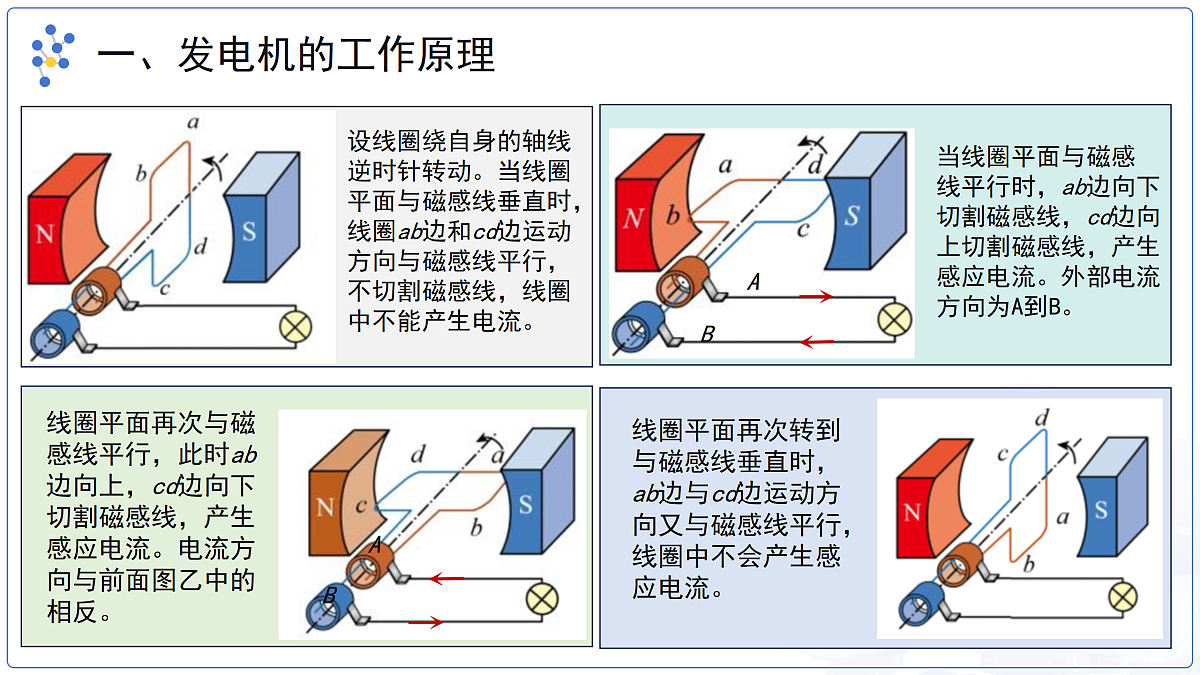

①图甲和图丙中导线ab与cd运动方向和磁感线方向平行，不切割磁感线，没有电流产生。②图乙和丁中导线ab与cd切割磁感线，有电流产生，但切割磁感线的方向相反，所以电流方向相反。每当经过磁感线与线圈平面垂直的位置时，线圈中的电流方向改变一次，线圈转一周，电流方向改变两次。③线圈不停转动，产生的电流交替往复，形成持续的电流。

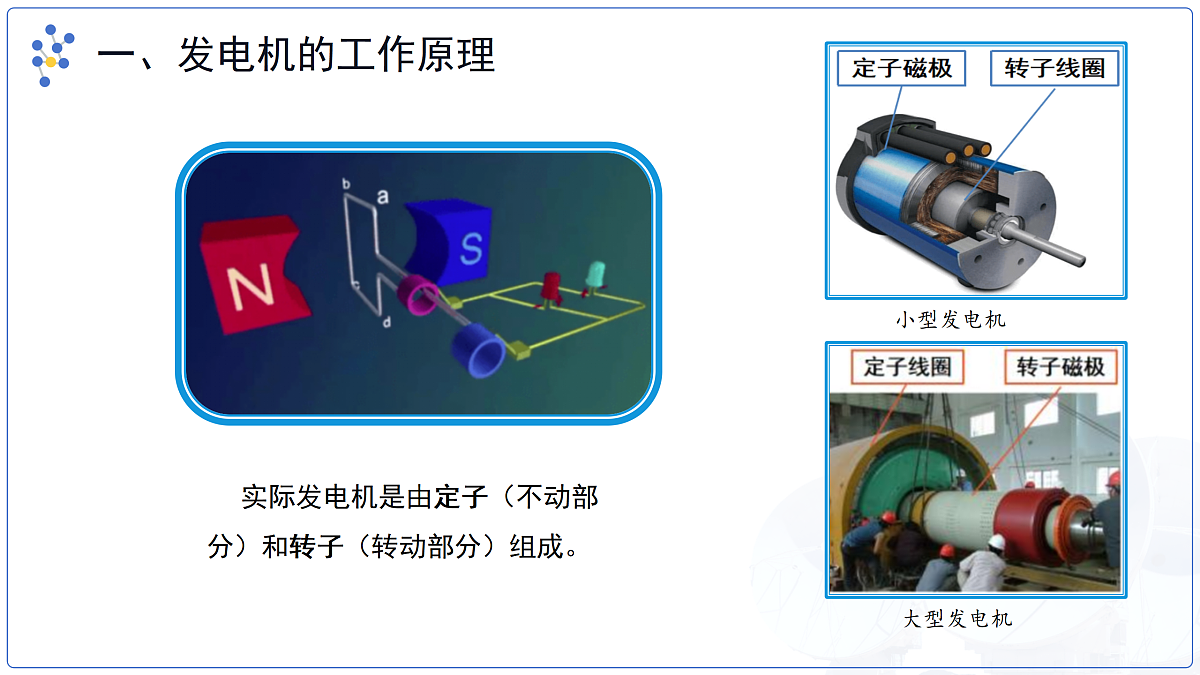

实际发电机是由定子（不动部分）和转子（转动部分）组成。

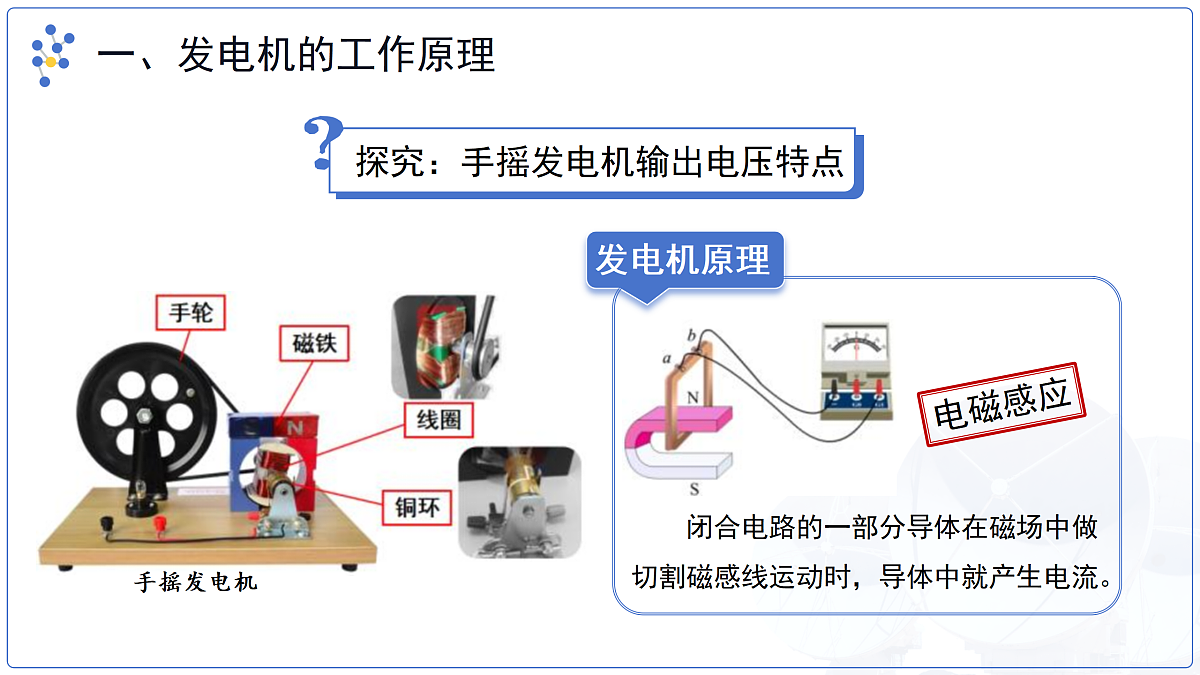

　　闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流。
红色二极管发光，说明有电流通过
蓝色二极管发光，说明有电流通过
如图所示，用漆包线绕一个宽约1.5cm、长约2cm的矩形线圈，匝数为10圈左右。两线头伸直，留出约1cm，用刀片将漆皮刮掉，作转动轴，支在用曲别针做的支架上，在线圈下面放一块磁体。这样，一个最简单的发电机就做成了。
火力发电要燃烧大量的煤、石油等燃料，这些都是一次性能源，是不可再生的；燃料燃烧还会产生大量的二氧化碳、含硫的气体和粉尘等，污染环境，降低了空气质量，对生态环境产生不利的影响。
水力发电是对自然资源的综合利用，但其发展受到资源的地理位置和自然条件变化的制约，并且对生态也有相当大的影响。
核能发电不仅节省了大量的煤、石油等能源，而且用料省，运输方便。但核能发电后遗留下来的核废料仍有很强的放射性，需要装入特别的容器，深埋地下，否则会对环境产生极大的污染。
1.下列四幅图与电动机工作原理相同的是（　　）
2.如图所示，风吹小风车，电流表的指针会发生偏转。下列说法正确的是（　　）A．风车转动时将电能转化为机械能B．为使电流表偏转更明显，可更换磁性更强的磁体C．此装置的工作原理与扬声器的工作原理相同D．此装置说明了通电导体周围存在磁场
其研制过程经历了多年的艰苦探索和技术攻关，实现了我国发电装置制造技术的巨大飞跃。请阅读有关图书或查询网络了解三峡大坝发电机组的技术特点、建设历程和发挥的作用。
三峡大坝的总装机容量是2.25×104MW，目前已建成的发电机组有32台。三峡大坝的发电机组是现今世界最大的水轮发电机组，水轮机转子直径达10.7 m。水轮机的转子由50多个重1000 t的叶片拼成。
