沪科版（2024）九年级全册（2024）第十九章 电能从哪里来第二节 发电机是怎样工作的评课ppt课件

这是一份沪科版（2024）九年级全册（2024）第十九章 电能从哪里来第二节 发电机是怎样工作的评课ppt课件，共29页。PPT课件主要包含了新课导入，电能是从哪里来的，学习目标，发电机的工作原理，课堂探究，发电机的构造，发电机及能量转化，火力发电，水力发电，核能发电等内容，欢迎下载使用。

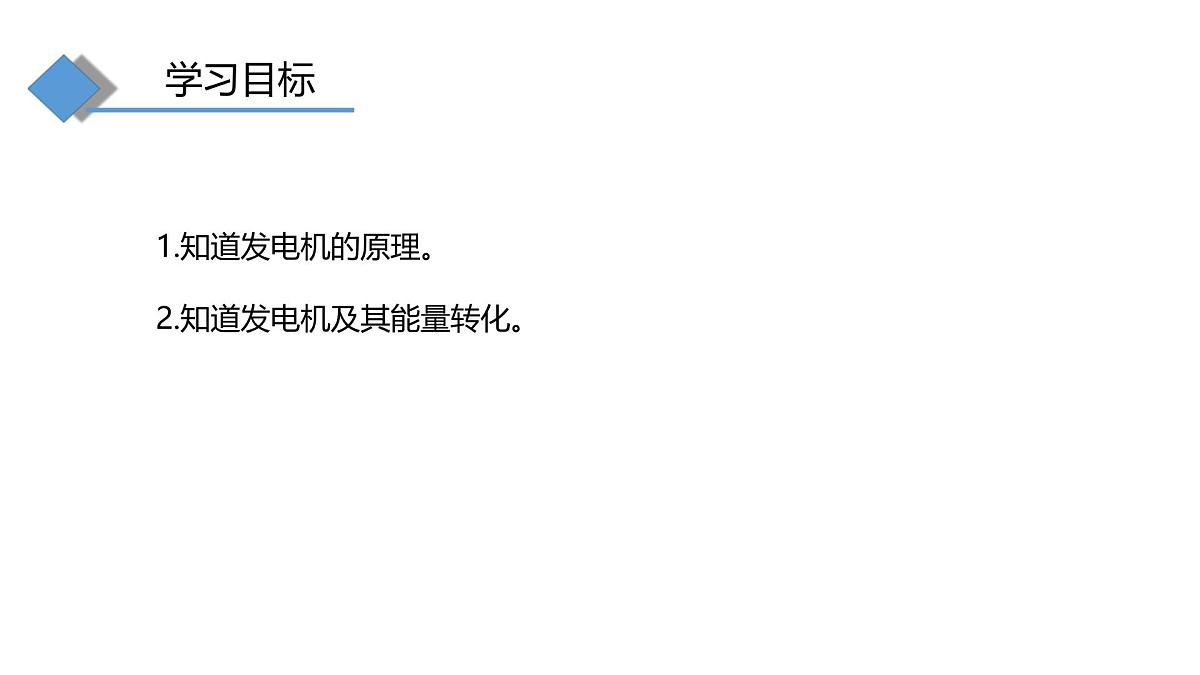

1.知道发电机的原理。2.知道发电机及其能量转化。

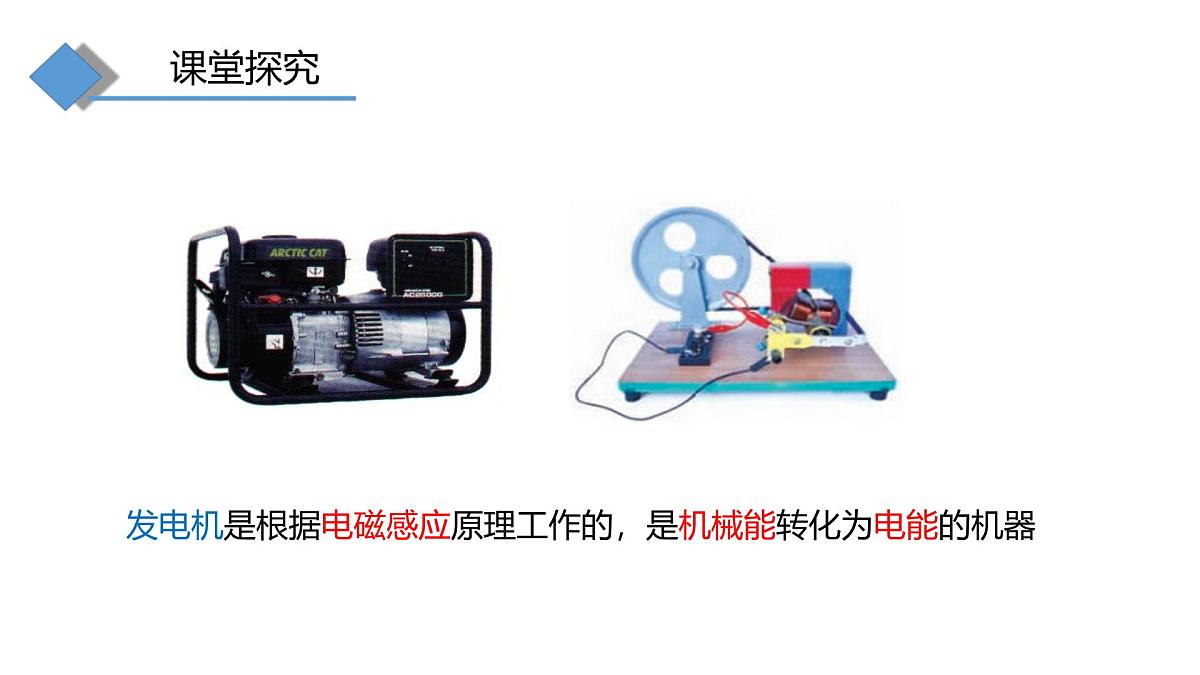

发电机是根据电磁感应原理工作的，是机械能转化为电能的机器

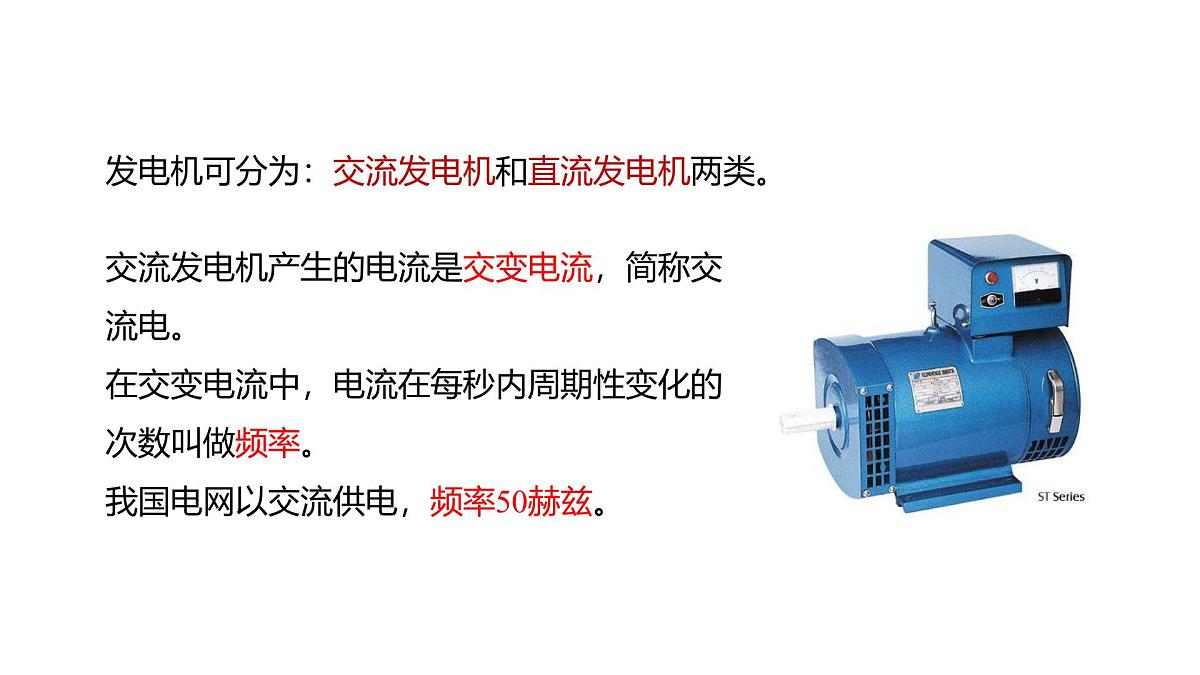

发电机可分为：交流发电机和直流发电机两类。
交流发电机产生的电流是交变电流，简称交流电。在交变电流中，电流在每秒内周期性变化的次数叫做频率。我国电网以交流供电，频率50赫兹。

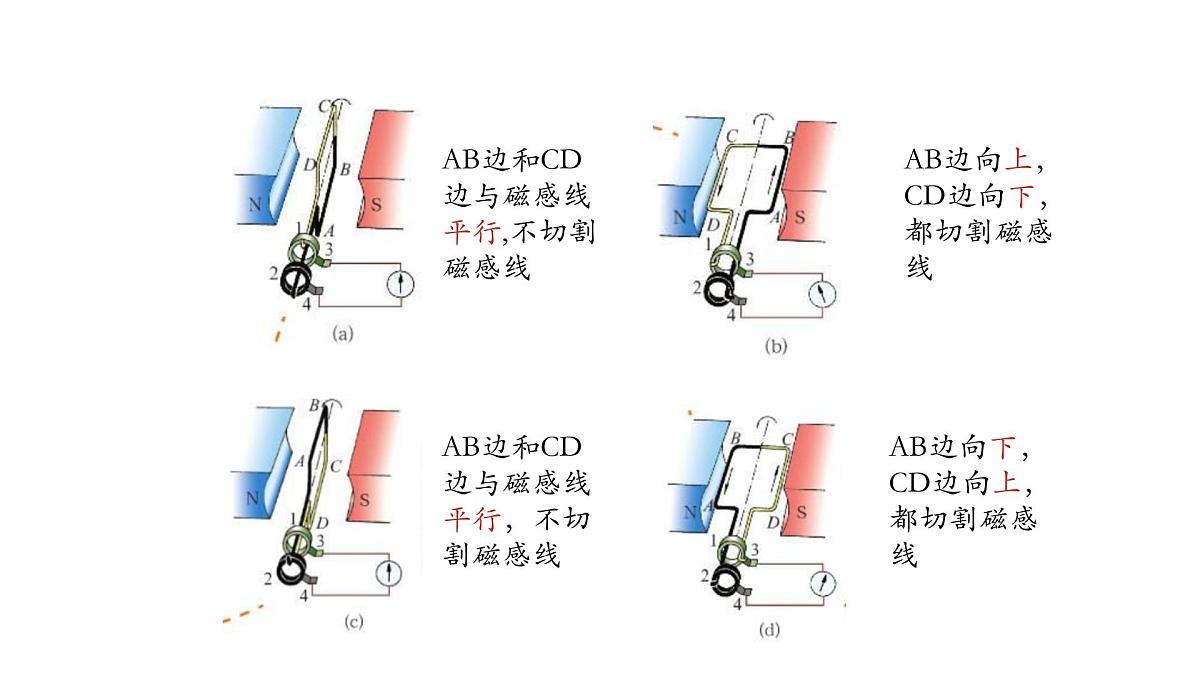

AB边和CD边与磁感线平行,不切割磁感线
AB边向上，CD边向下，都切割磁感线
AB边和CD边与磁感线平行，不切割磁感线
AB边向下，CD边向上，都切割磁感线

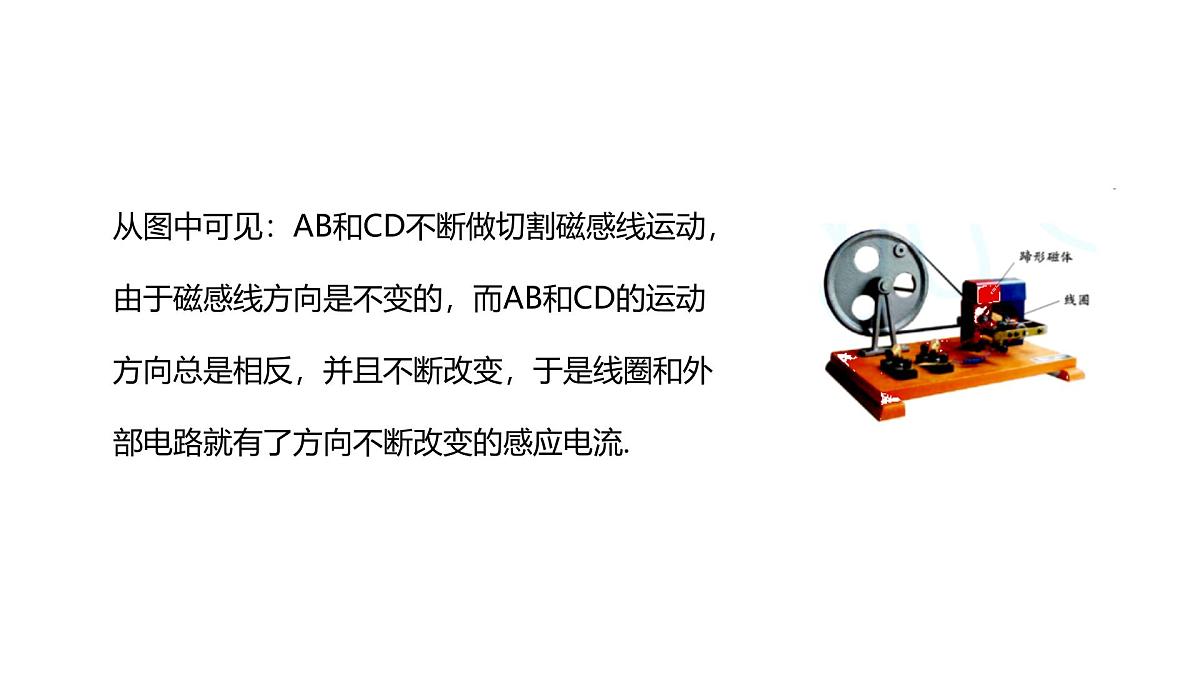

从图中可见：AB和CD不断做切割磁感线运动，由于磁感线方向是不变的，而AB和CD的运动方向总是相反，并且不断改变，于是线圈和外部电路就有了方向不断改变的感应电流.
①在线圈转动过程中,何时不切割磁感线?此时线圈中能产生感应电流吗?
答:线圈平面与磁感线垂直时,不能。
②线圈在什么位置时切割磁感线？
答:转过平衡位置。当线圈转过平衡位置时,线圈两边做切割磁感线运动,闭合回路中就产生了电流。
实际上，交流发电机的结构要比原理图所示的基本结构复杂得多，不过主要还是由转动部分（转子）不动部分（定子）和其他部件组成。
在大型发电机中，转子实际上是产生磁场的电磁铁，而产生感应电流的线圈却是不动的（定子），这种结构便于产生高电压和强电流。
发电机和电动机的区别
1．如图所示是小滨探究“什么情况下磁可以生电”的实验装置，ab是一根直铜丝，通过导体与电流表的“3”“－”两接线柱相连，当把ab迅速向右运动时，并未发现电流表指针明显偏转，你认为最可能的原因是(　　)A．没有感应电流，指针不偏转B．感应电流太小，无法使指针明显偏转C．应把ab改为迅速向左运动D．应把ab改为迅速上下运动
2．动圈式话筒的结构如图，它工作时：①线圈运动能产生随着声音的变化而变化的电流；②与膜片相连的线圈随之一起振动；③人唱歌或说话产生的声音使膜片振动；④变化的电流经过放大后，由扬声器还原为声音。关于它的原理，排序正确的是(　　)A．①②③④　　　 B．②①④③ C．③①④② D．③②①④
发电机是将其他形式的能转化为电能的装置。常见的发电机有火力发电、水力发电、核能发电等。
电池提供的电能是有限的，要想获得更充足、更强大的电能，就需要使用发电机来发电。
目前常用的发电方式： 火力发电、水力发电和核能发电等。
发电机：是把其他形式的能转化成电能的装置。
（2）能量转化过程是：燃料的化学能→水和水蒸气的内能→发电机转子的机械能→电能
（1）火力发电是通过煤、石油等燃料的燃烧来加热锅炉中的水，产生高温、高压水蒸气，推动汽轮机叶轮高速旋转，从而带动发电机转子转动发电。
（3）火力发电的优缺点①优点：原材料易获得，设备简单不受客观因素的影响。②缺点：火力发电要燃烧大量的煤、石油等燃料，这些都是一次性能源，是不可再生的；燃料燃烧还会产生大量的二氧化碳、含硫的气体和粉尘等，污染环境，降低了空气质量，对生态环境产生不利的影响。
（1）水力发电是在江河上筑坝建水库，让水库中的水从可控制的闸门中奔泻而出，冲击水轮机，水轮机带动发电机转子转动发电。
水的机械能→水轮机的机械能→发电机转子的机械能→电能
（2）水力发电的能量转化过程：
三峡大坝工程包括主体建筑物工程和导流工程两部分，安装了32台单机容量为7×105 kW的水轮发电机组，外加2台5×104 kW水轮发电机组，总装机容量为2.25×107 kW，堪称世界第一大水电工程。
（3）水力发电的优缺点
①优点：是对自然资源的综合利用，对环境没有污染。②缺点：其发展受地理位置和自然条件变化的影响。
（1）核能发电是利用铀原子核裂变时放出的核能来加热水，用水产生的高温、高压蒸汽作为动力，推动蒸汽涡轮机转动，从而带动发电机转子发电。
核能→水和蒸汽的内能→发电机转子的机械能→电能
（2）核能发电的能量传递和转化过程：
优点：核能发电不仅节省了大量的煤、石油等能源，而且用料省，运输方便。
（3）核能发电的优缺点
缺点:①核电厂安全生产系数要求高，投资成本大。②核电厂热效率较低，故核电厂的热污染较严重。③核电厂的反应器内有大量的放射性物质，如果在事故中释放到外界环境，会对生态及民众造成伤害,故必须慎重处理，且需面对相当大的政治困扰。
秦山核电站是由我国自己设计。建造、调试和运营的中国第一座核电站。目前，我国已建成多座核电站。
人们还在研究更多种利用资源发电的方法，如海浪发电、地热发电、风力发电等，除了在地面建立太阳能电站外，还拟建立太空发电站。
常用发电方式中的能量传递或转化
1.下列关于发电方式的说法中正确的是(　　)A．火力发电是目前应用最多，今后宜大力发展的一种发电方式B．水力发电清洁环保，但受资源和地理位置的限制C．核能发电用料省、易运输；但污染严重，应禁止发展D．风力发电是将电能转化为机械能
2.粤港澳大湾区的电力由大亚湾核电站提供，关于核电站供电时的能量转换描述正确的是(　　)A．核能—化学能—机械能—电能 B．核能—机械能—内能—电能 C．核能—内能—机械能—电能 D．核能—内能—电能—机械能
