沪科版（2024）九年级全册（2024）第十九章 电能从哪里来第二节 发电机是怎样工作的集体备课课件ppt

这是一份沪科版（2024）九年级全册（2024）第十九章 电能从哪里来第二节 发电机是怎样工作的集体备课课件ppt，共26页。PPT课件主要包含了电能转化为机械能，有电源，电磁感应，第8题，法拉第，切割磁感线，改变磁场的方向，第10题，线圈转速，线圈转向等内容，欢迎下载使用。

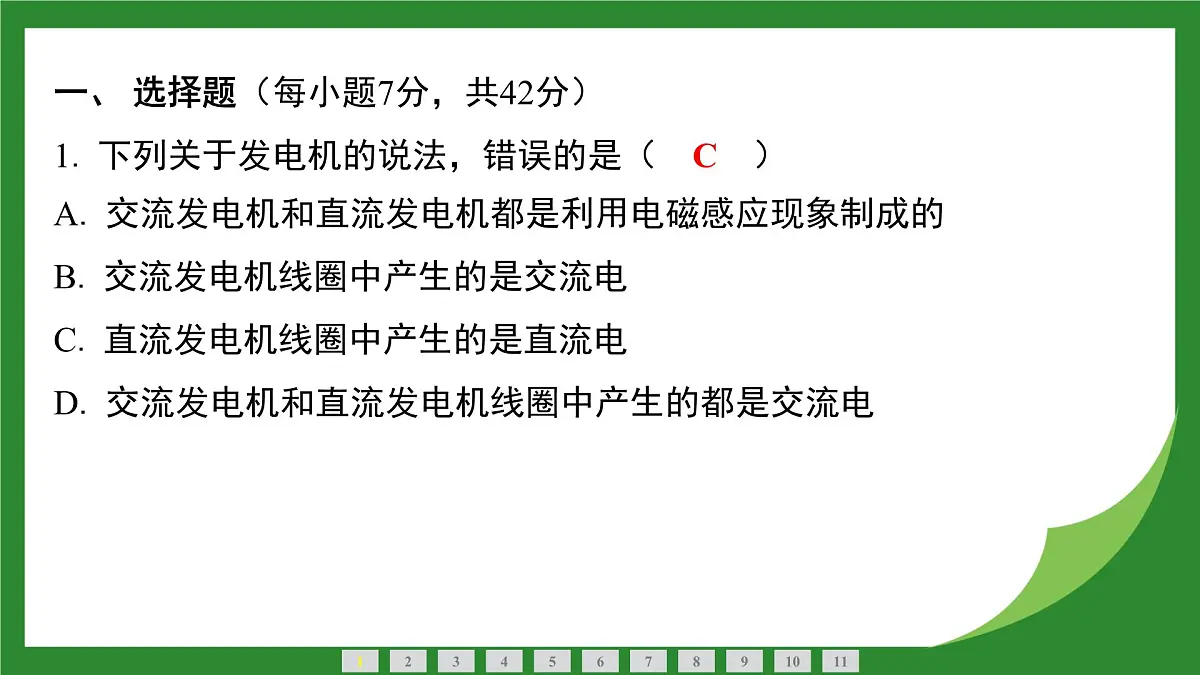

一、 选择题（每小题7分，共42分）1. 下列关于发电机的说法，错误的是（　C　）

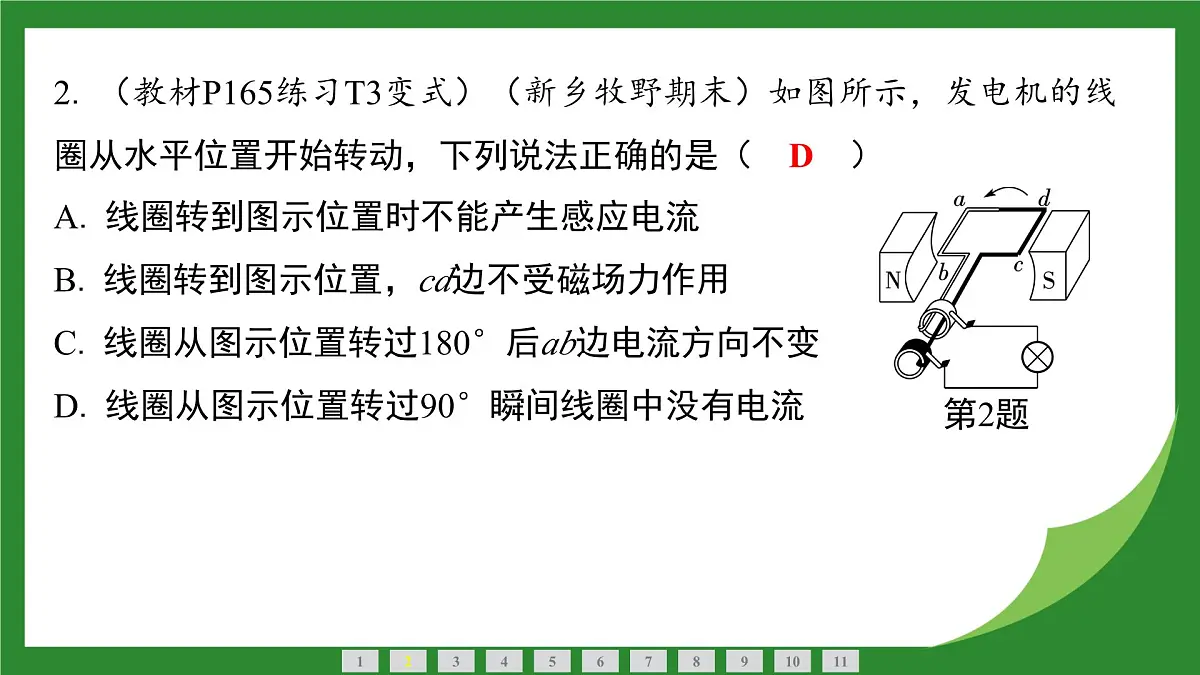

2. （教材P165练习T3变式）（新乡牧野期末）如图所示，发电机的线圈从水平位置开始转动，下列说法正确的是（　D　）

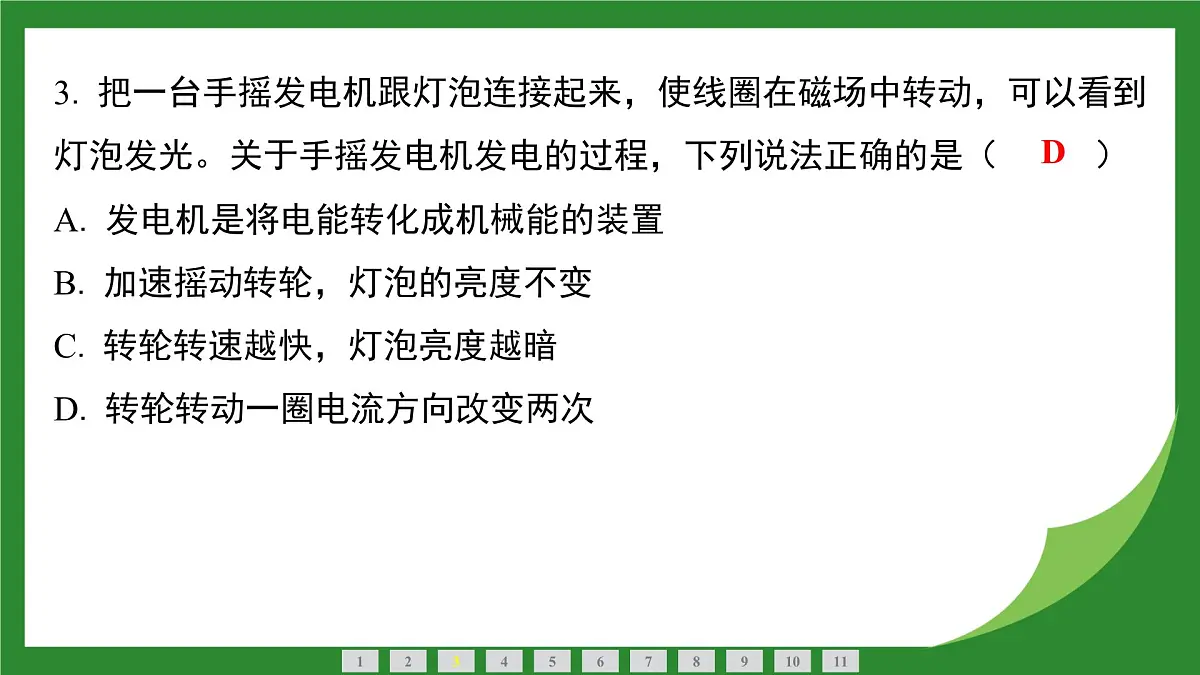

3. 把一台手摇发电机跟灯泡连接起来，使线圈在磁场中转动，可以看到灯泡发光。关于手摇发电机发电的过程，下列说法正确的是（　D　）

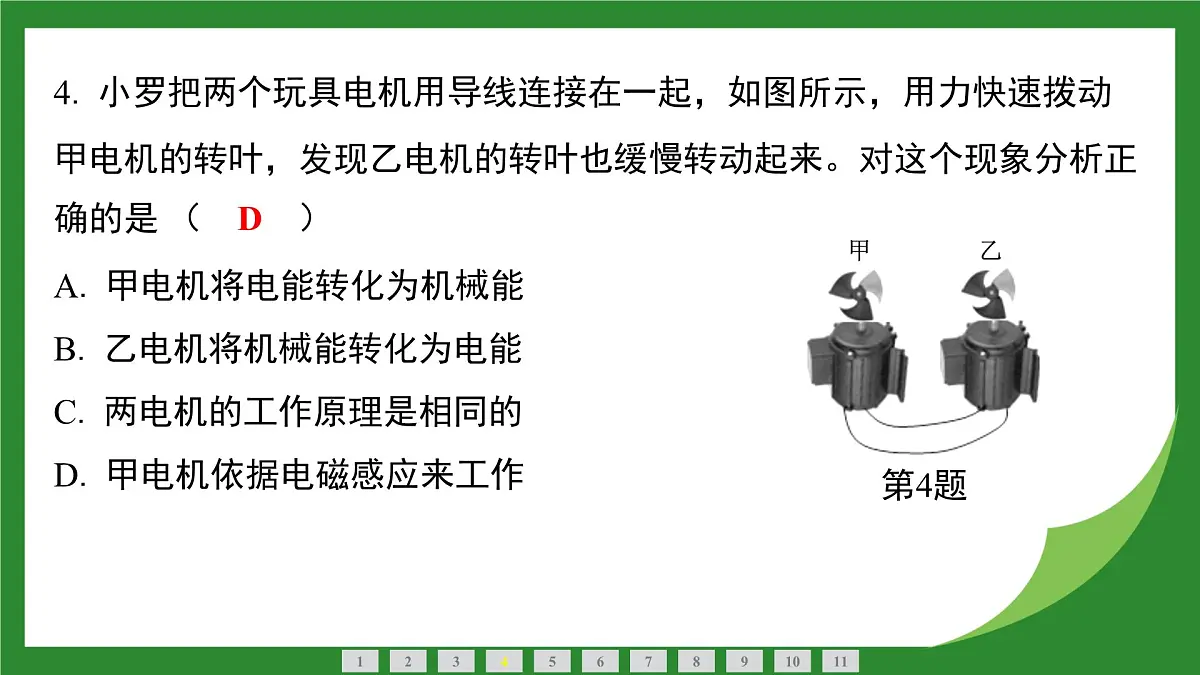

4. 小罗把两个玩具电机用导线连接在一起，如图所示，用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。对这个现象分析正确的是 （　D　）

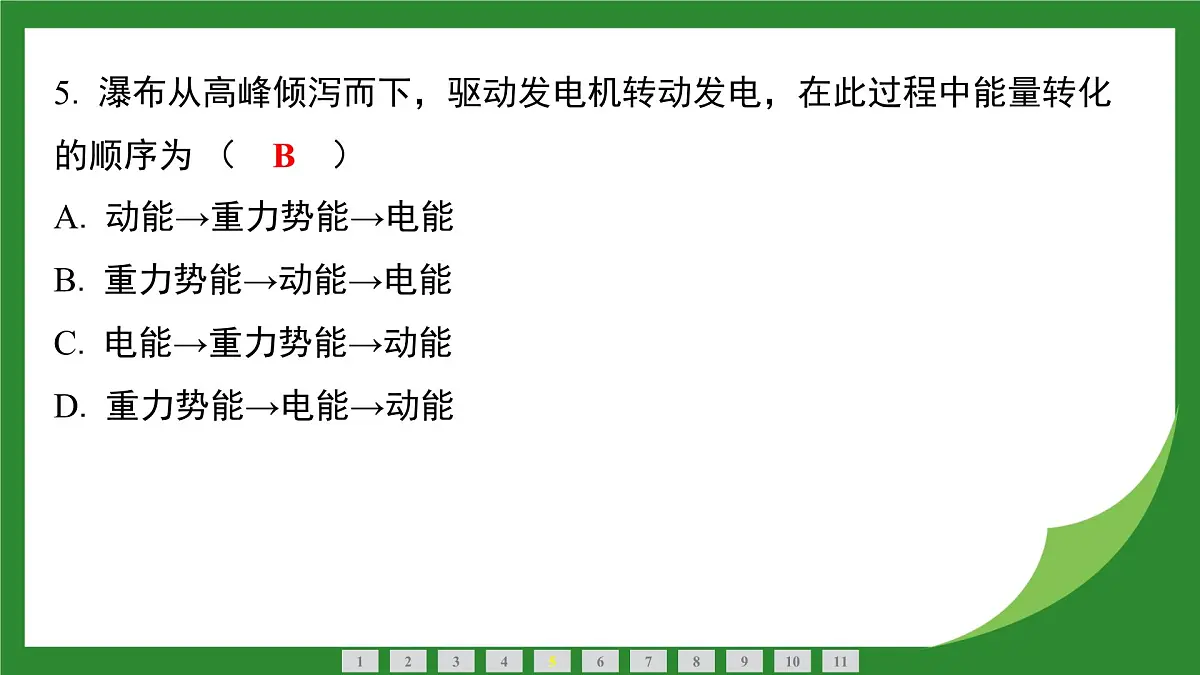

5. 瀑布从高峰倾泻而下，驱动发电机转动发电，在此过程中能量转化的顺序为 （　B　）

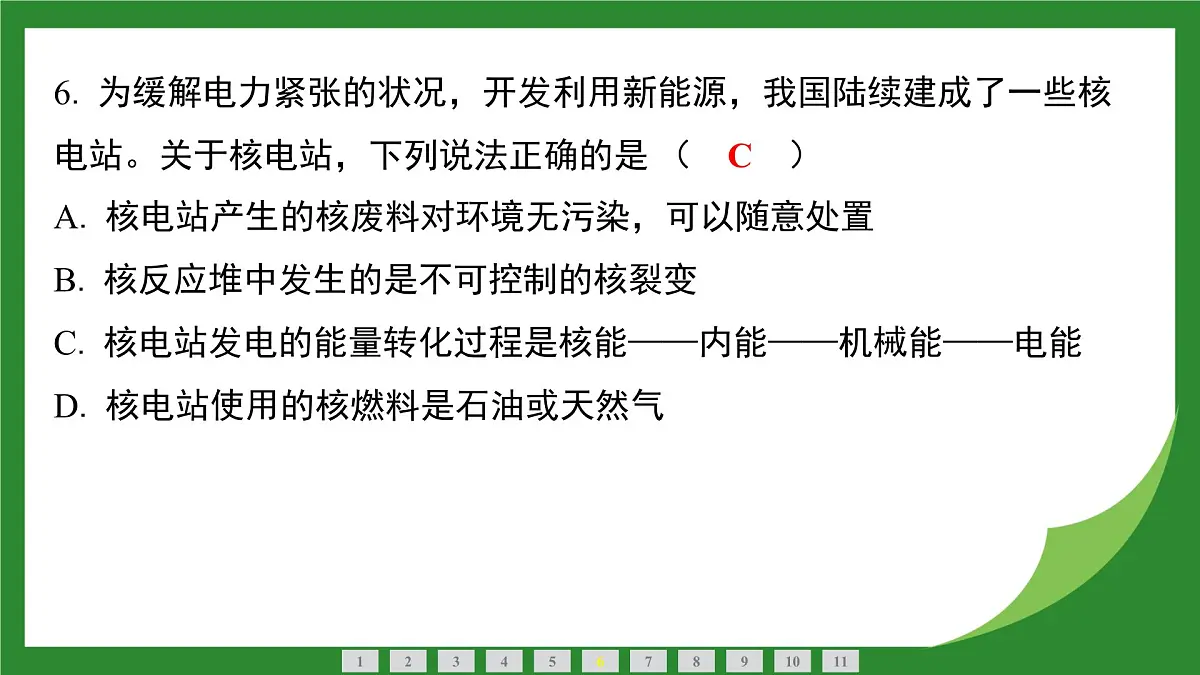

6. 为缓解电力紧张的状况，开发利用新能源，我国陆续建成了一些核电站。关于核电站，下列说法正确的是 （　C　）
二、 填空题（每空4分，共40分）7. 下表是关于电动机和发电机知识点的区别，请把表格空白处填写完整。
8. （凉山中考）位于四川省宁南县与云南省巧家县交界的白鹤滩水电站是世界第二大水电站。水电站发电机的原理是 　法拉第　（填科学家名字）发现的；如图所示， 　乙　图是发电机基本构造示意图。

9. 如图所示是最早的发电机模型。金属圆盘可以看成是由无数根长度等于圆盘半径的导线组成的。使金属圆盘在磁极间不断转动，每根导线都在做 　切割磁感线　运动，便能产生持续的电流。若要改变此发电机产生的电流方向，则可以进行的操作是 　改变磁场的方向　。
10. 火力发电厂“吃”的是煤，“发”的是电，在整个发电过程中能量转化的情况如图所示，请你在方框中填入相应的能量形式。
三、 实验题（18分）
11. 学校实验室开放时，同学们对手摇发电机非常感兴趣，他们想：发电机产生感应电流的大小跟哪些因素有关呢？于是他们开展了探究，以下是他们所用的发电机（如图）和实验记录表：
（1） 根据设计的空白表格可知，他们准备研究发电机产生感应电流的大小与 　 线圈转速　和 　线圈转向　是否有关。（2） 手摇发电机在发电时将 　 机械　能转化为电能。（3） 手摇发电机的工作原理是 　 电磁感应　。
