19.2 发电机是怎样工作的 课件 2025-2026学年物理沪科版九年级全一册

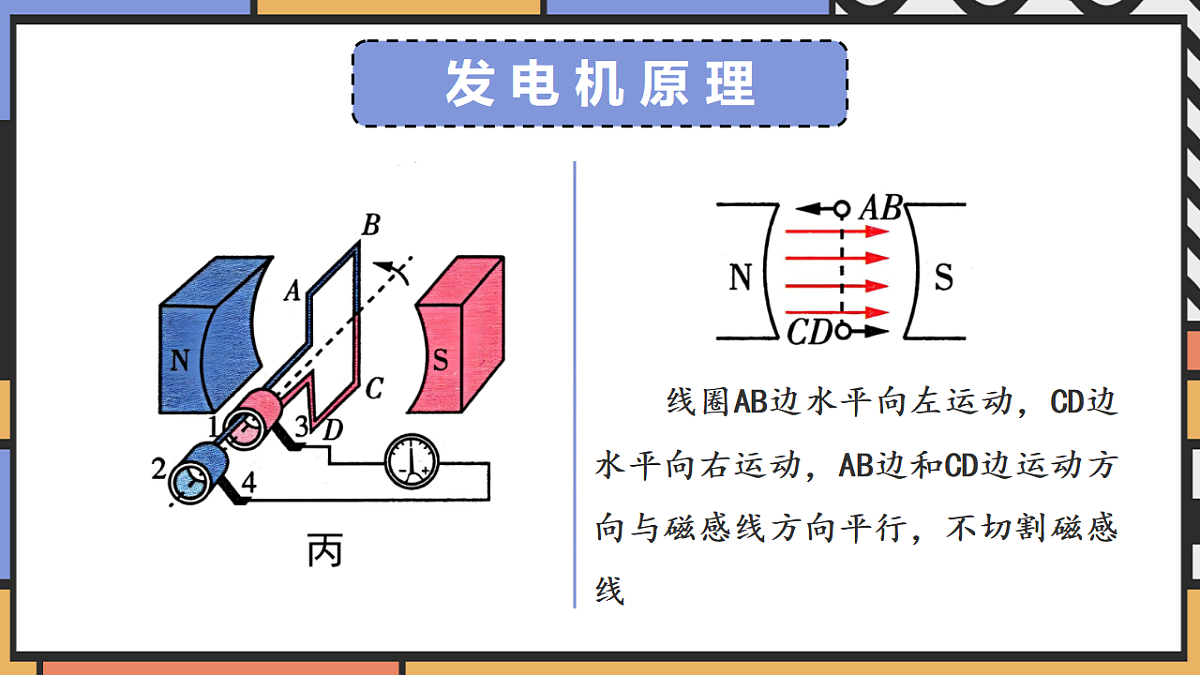

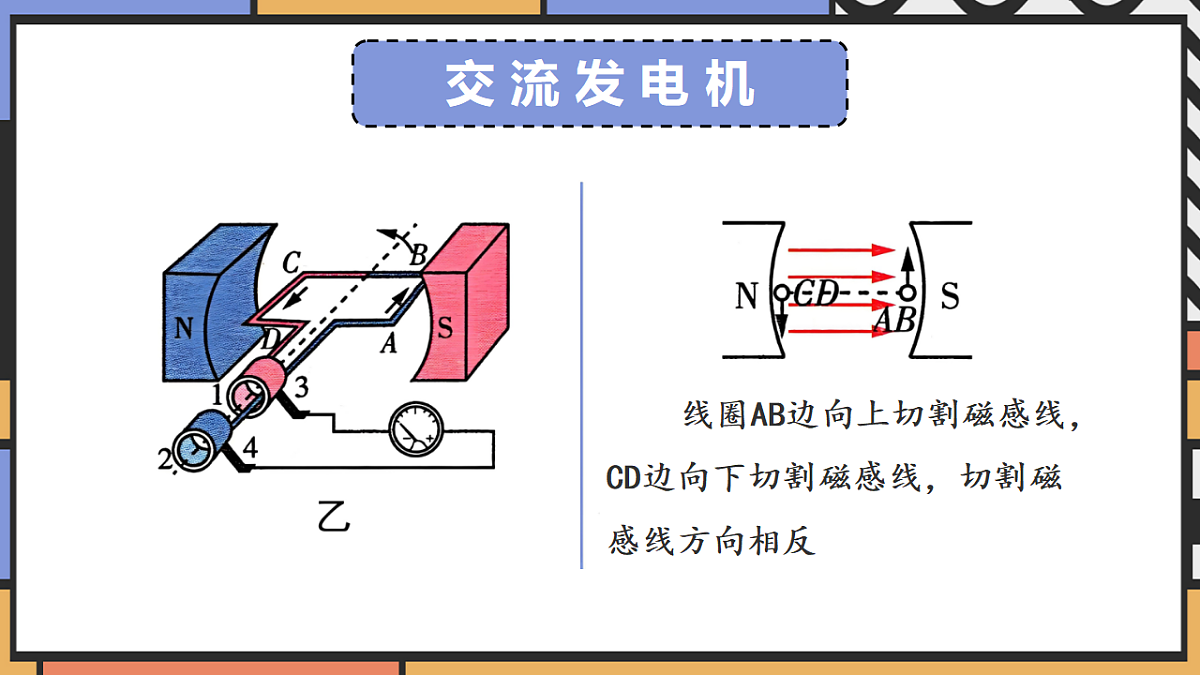

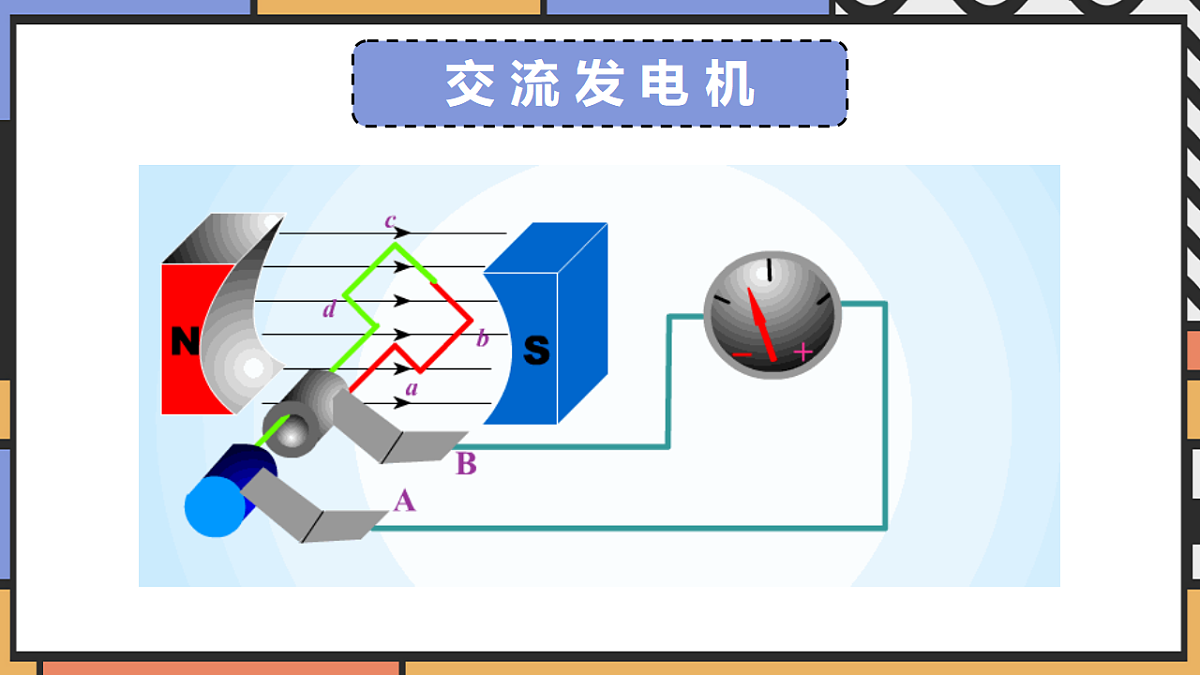

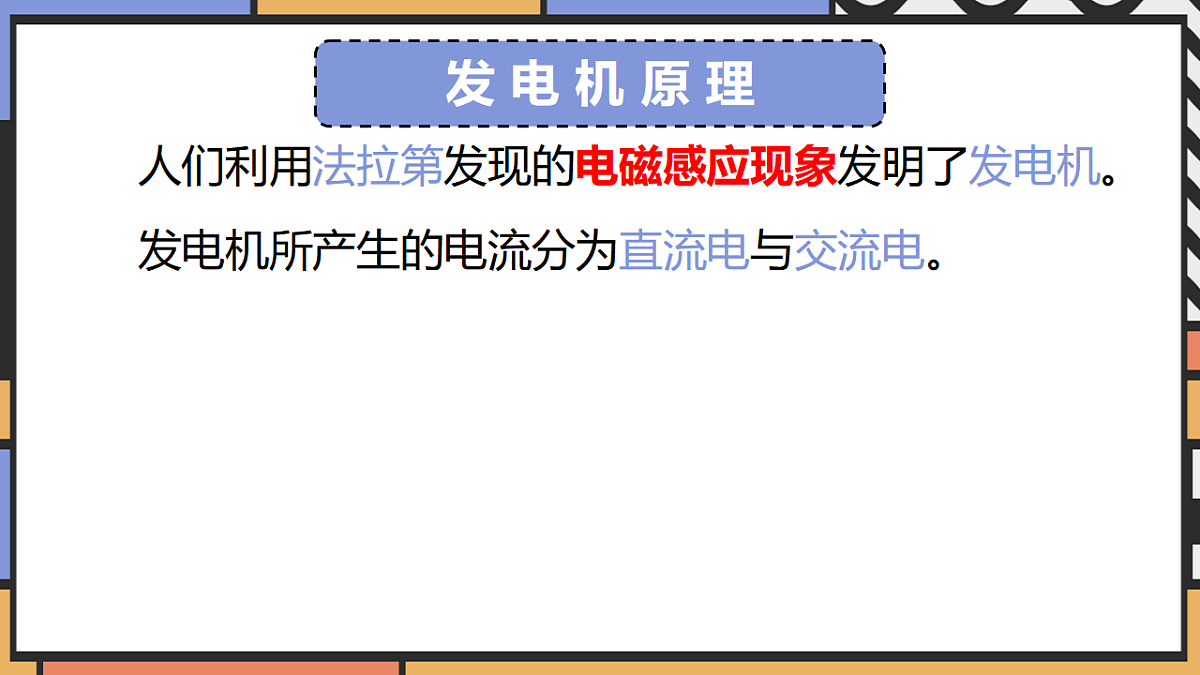

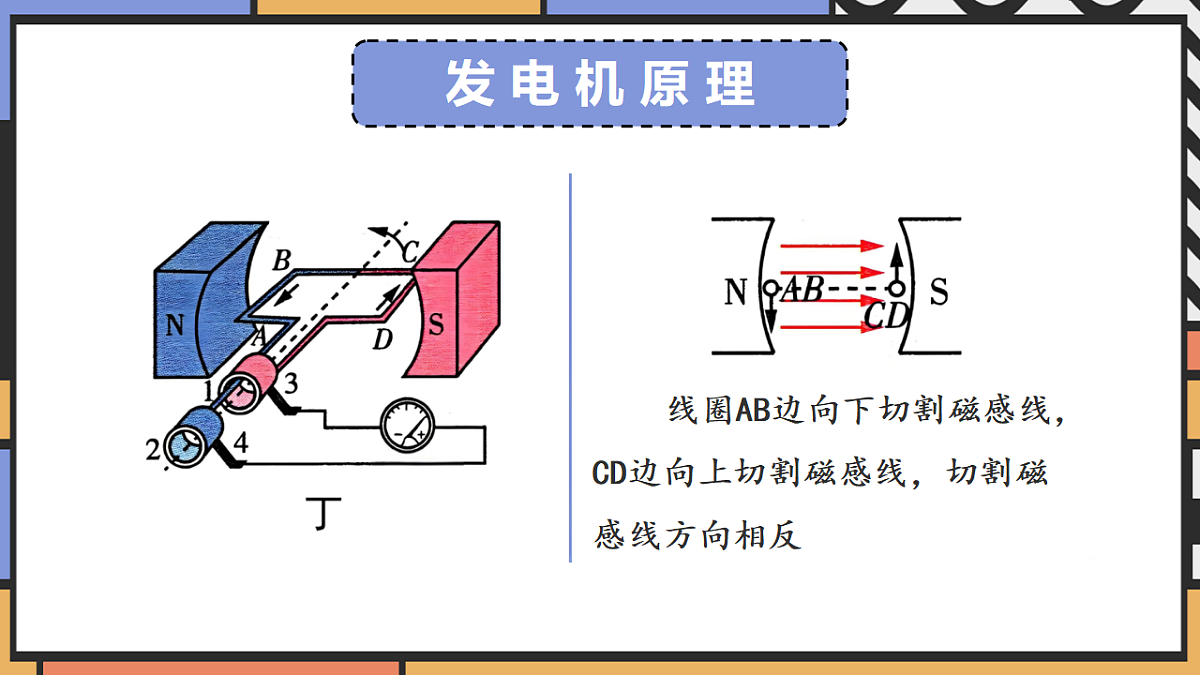

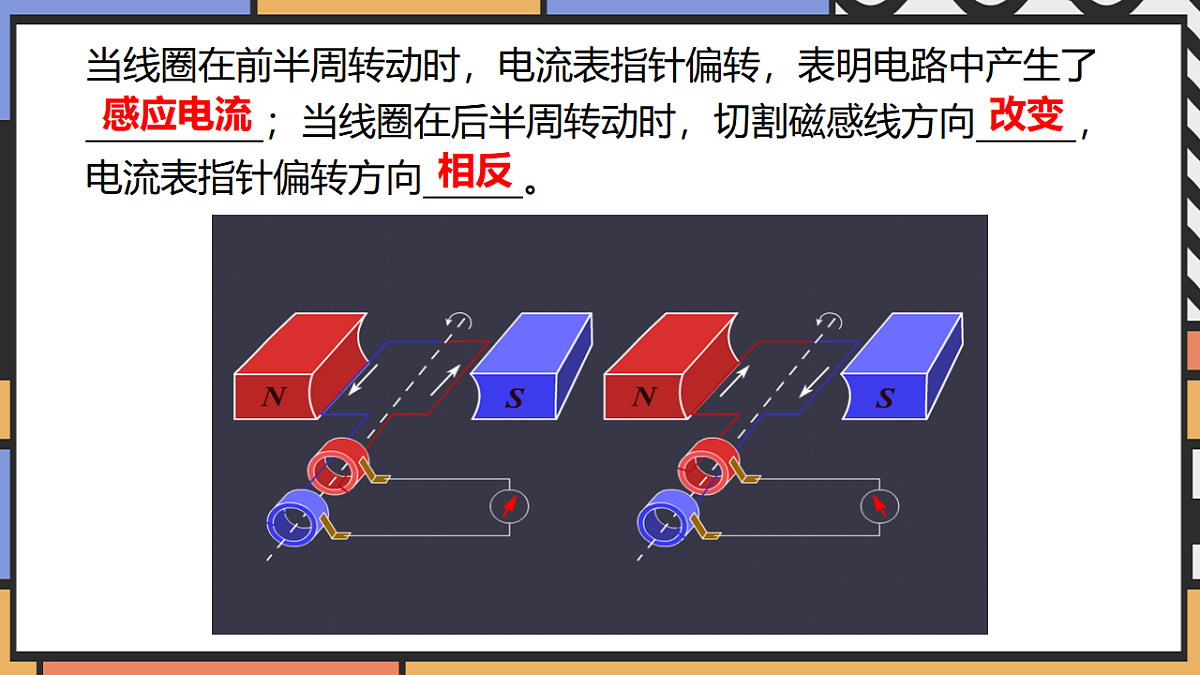

发 电 机 原 理 人们利用法拉第发现的电磁感应现象发明了发电机。 发电机所产生的电流分为直流电与交流电。交 流 发 电 机交 流 发 电 机 线圈AB边水平向右运动，CD边水平向左运动.AB边和CD边运动方向与磁感线方向平行，不切割磁感线交 流 发 电 机 线圈AB边向上切割磁感线，CD边向下切割磁感线，切割磁感线方向相反发 电 机 原 理 线圈AB边水平向左运动，CD边水平向右运动，AB边和CD边运动方向与磁感线方向平行，不切割磁感线发 电 机 原 理 线圈AB边向下切割磁感线，CD边向上切割磁感线，切割磁感线方向相反当线圈在前半周转动时，电流表指针偏转，表明电路中产生了 ；当线圈在后半周转动时，切割磁感线方向 ，电流表指针偏转方向 。感应电流改变相反发 电 机 原 理工作原理：发电机是利用电磁感应现象制成的。能量转化：机械能→电能主要构造：转子、定子电流方向：线圈转动一周，电流方向改变两次发电机与电动机区别电磁电生磁电流的磁效应磁生电电磁感应现象（多选）图中的 a 表示垂直于纸面的一根导线，它是闭合电路的一部分。它在磁场中按箭头方向运动时，下列哪些情况会产生感应电流？（ ） A. B. C. D.C D如图，甲、乙两部分装置均由蹄形磁铁和导体棒组成，通过开关相连。闭合开关，用外力使导体ab水平向右运动，发现导体棒cd也随之运动起来。则以下判断正确的是（ ）A．甲、乙两部分的原理均跟发电机原理一样 B．甲、乙两部分的原理均跟电动机原理相似 C．甲部分与发电机原理一样，乙部分与电动机原理相似D．甲部分与电动机原理相似，乙部分与发电机原理一样C图甲是发电机原理的示意图，图乙中的“〇”表示图甲中的导线ab（观察的视线沿导线由b往a看），当它在磁场中分别转动到1-4位置时，运动方向己用箭头标出，下列说法正确的是（ ）A．在位置1时，电路中不会产生感应电流 B．在位置2时，电路中不会产生感应电流 C．在位置3时，电路中不会产生感应电流 D．在位置4时，电路中不会产生感应电流C如图所示为探究感应电流产生条件的实验装置。闭合开关，当铜棒水平向右运动时，灵敏电流计的指针向右偏转；为了使指针向左偏转，下列方法可行的是（ ）A．使铜棒竖直向下运动 B．将磁体的N、S极对调，使铜棒水平向左运动C．使铜棒竖直向上运动 D．将磁体的N、S极对调，仍使铜棒水平向右运动 D（青岛中考）探究磁生电条件的实验装置如图所示，在磁场中悬挂一根导体AB，把它的两端跟电流表连接起来，组成闭合回路。（1）实验中，用 显示电路中有无电流，这种科学探究方法称为 法。（2）下列操作，电路中能产生电流的是 。（选填所有符合要求的选项序号）。①磁体和导体AB都静止②磁体静止，导体AB左右运动③导体AB静止，磁体左右运动灵敏电流计②、③转换如图所示，分别为动圈式话筒、扬声器、发电机、电动机的原理示意图，下列选项正确的是（ ）①动圈式话筒的原理与电动机原理相同，都是利用电磁感应原理。②动圈式话筒的原理与发电机原理相同，都是利用电磁感应原理。③扬声器的原理与电动机的原理相同，都是利用磁场对电流有力的作用。④扬声器的原理与发电机的原理相同，都是利用磁场对电流有力的作用。A．①③ B．②③C．①④ D．②④B发电机是一种把其他形式的能转化成电能的装置。目前常用的发电方式有火力发电、水力发电和核能发电等。发电方式火力发电水力发电核能发电……火力发电能量转化：燃料的化学能→水和水蒸气的内能→发电机转子的机械能→电能缺点：消耗大量不可再生的一次性能源，污染环境水力发电能量转化：水的机械能→水轮机的机械能→发电机转子的机械能→电能缺点：受地理位置和自然条件的制约，对生态环境有很大影响核能发电能量转化：核能→水和蒸汽的内能→发电机转子的机械能→电能缺点：技术要求高，核废料具有很强的放射性，容易对环境造成污染核能发电、原子弹：核裂变氢弹、太阳：核聚变除此以外，还有海浪发电、潮汐发电、地热发电、风力发电、太空发电等方式。下 课
