初中物理沪科版（2024）九年级全册（2024）第三节 磁场对通电导线的作用图片课件ppt

这是一份初中物理沪科版（2024）九年级全册（2024）第三节 磁场对通电导线的作用图片课件ppt，共24页。PPT课件主要包含了电动机原理，控制变量法，扬声器，电生磁，电信号，电磁弹射技术，福建舰，电动机的结构图，换向器，使用换向器等内容，欢迎下载使用。

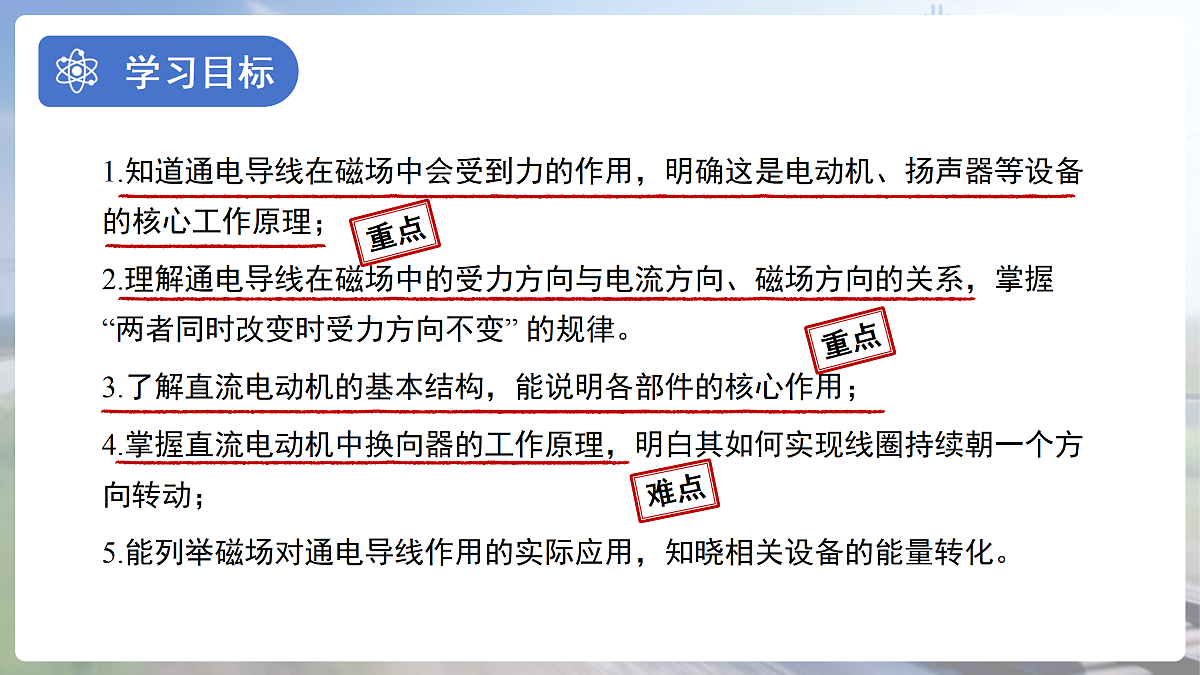

1.知道通电导线在磁场中会受到力的作用，明确这是电动机、扬声器等设备的核心工作原理；2.理解通电导线在磁场中的受力方向与电流方向、磁场方向的关系，掌握 “两者同时改变时受力方向不变” 的规律。3.了解直流电动机的基本结构，能说明各部件的核心作用；4.掌握直流电动机中换向器的工作原理，明白其如何实现线圈持续朝一个方向转动；5.能列举磁场对通电导线作用的实际应用，知晓相关设备的能量转化。

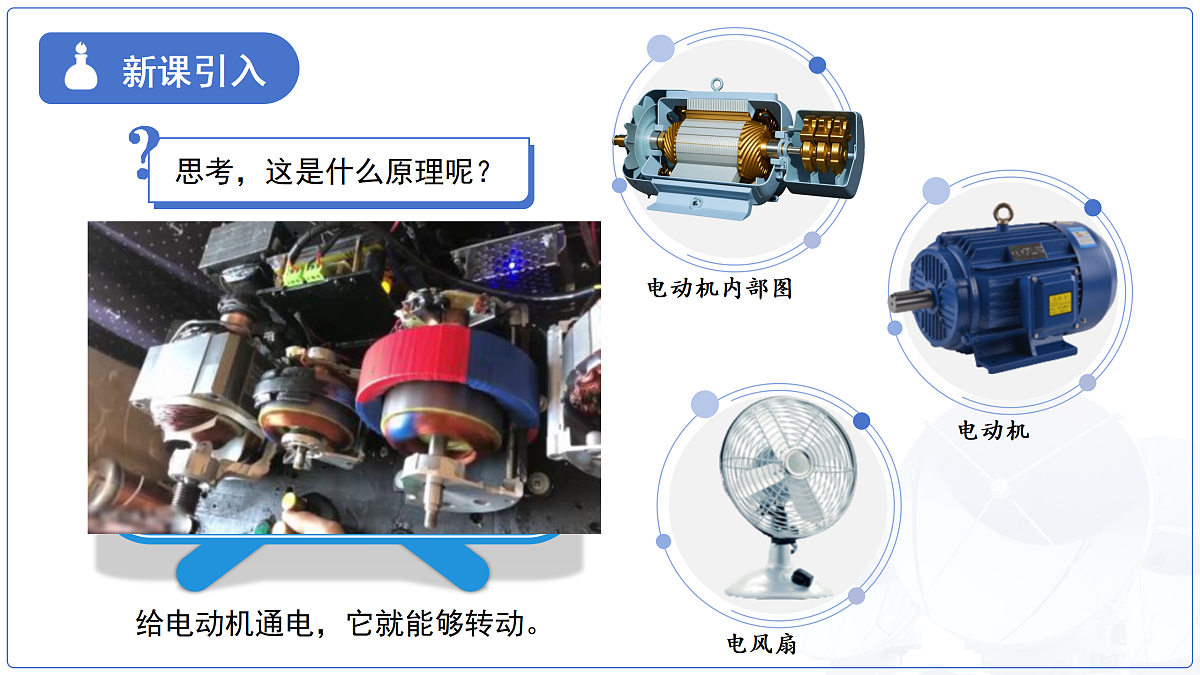

给电动机通电，它就能够转动。
原理：通电线圈在磁场中受到力的作用
电流方向：a→b，c→d受力方向：ab 向上，cd 向下转动情况：顺时针转动
电流方向：无电流受力方向：不受力转动情况：由于惯性继续转动
电流方向：d→c，b→a受力方向：cd 向上，ab 向下转动情况：顺时针转动
制作简易电动机 把1m长的漆包线（或细导线）绕成小线图，刮去两端线头的漆（或绝缘皮），注意两端刮漆的部分应在同侧。把两个回形针折成所示的形状，用胶带固定在纸板上。把线圈放在回形针上，使其可以转动，连接电路。拿一块条形磁体放在线图上方（不阻挡线圈转动），接通电源，线图就会转动。
线圈为什么不能持续转动
甲　线圈受到的力使它顺时针转动
乙　线圈由于惯性会越过平衡位置
丙　线圈受到的力使它逆时针转动
用小刀刮去线圈两端引线的漆皮，把左端全部刮掉，右端只刮半周。
1.（2025·天长市二模）近年来，我国新能源汽车产业发展迅速。新能源汽车主要由电动机提供动力，其工作原理如图所示。下列可以改变导体棒运动方向的是（ ）A.断开开关SB.只将磁体的N、S极位置对换C.将滑动变阻器的滑片向左移动D.同时改变电源的正、负极和磁体的N、S极位置
2.（2025·济南）如图所示为某兴趣小组制作的简易电动机，要想改变多匝线圈转动的方向，下列方法可行的是（ ）A.只增强磁体的磁性 B.只减少线圈的匝数C.只升高电源的电压 D.只对调磁体的两极
