九年级物理全一册 第十一章 《电路、电流和电压》单元测试卷（二） 北师大版（郭玉英）（含解析）

这是一份九年级物理全一册 第十一章 《电路、电流和电压》单元测试卷（二） 北师大版（郭玉英）（含解析），共24页。

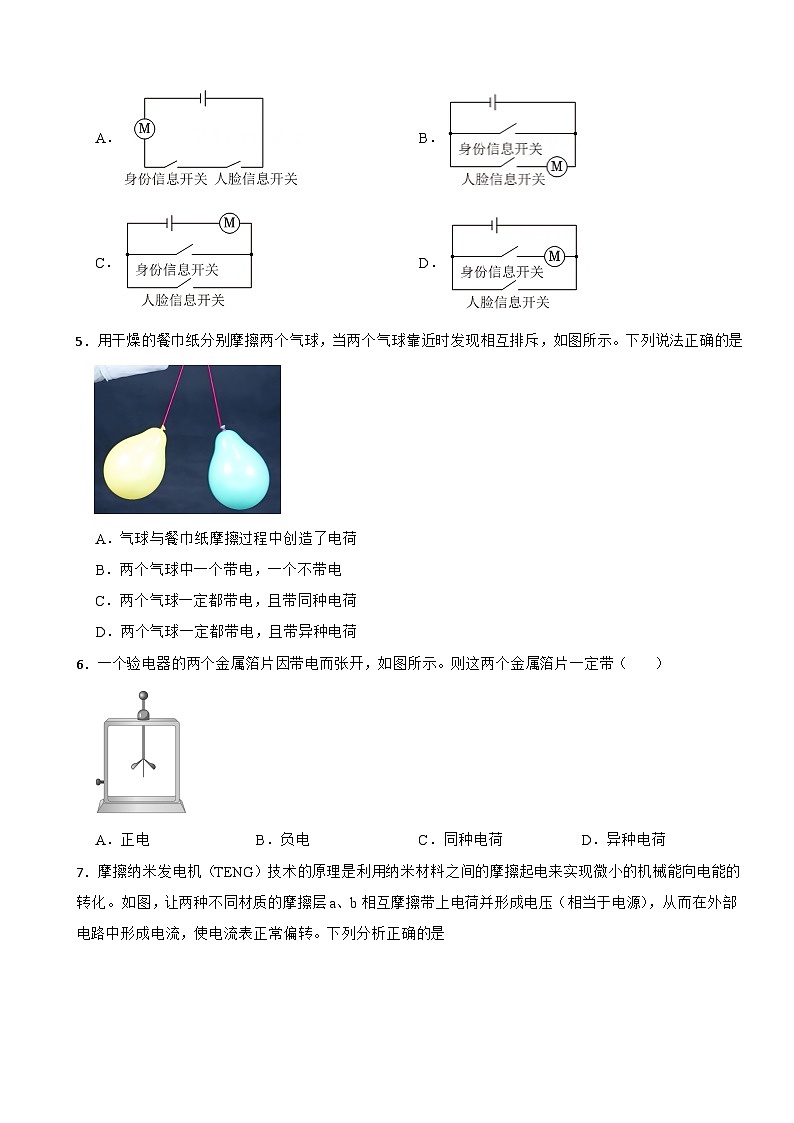

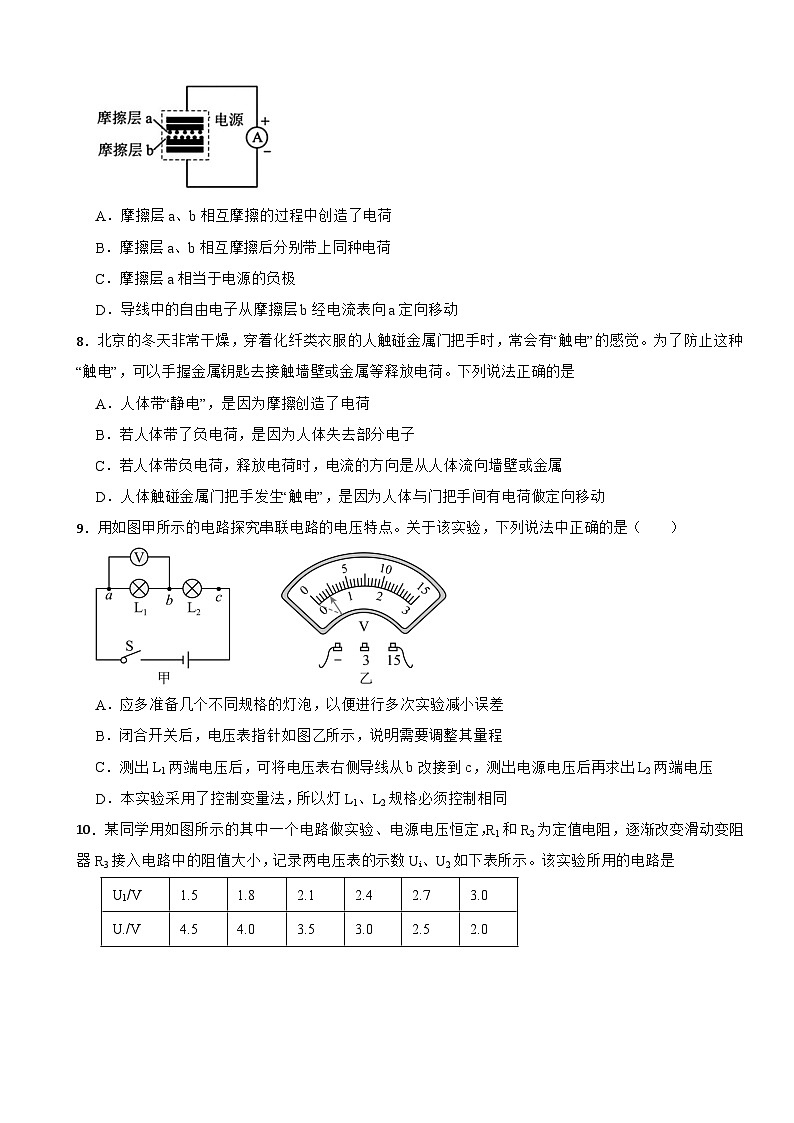

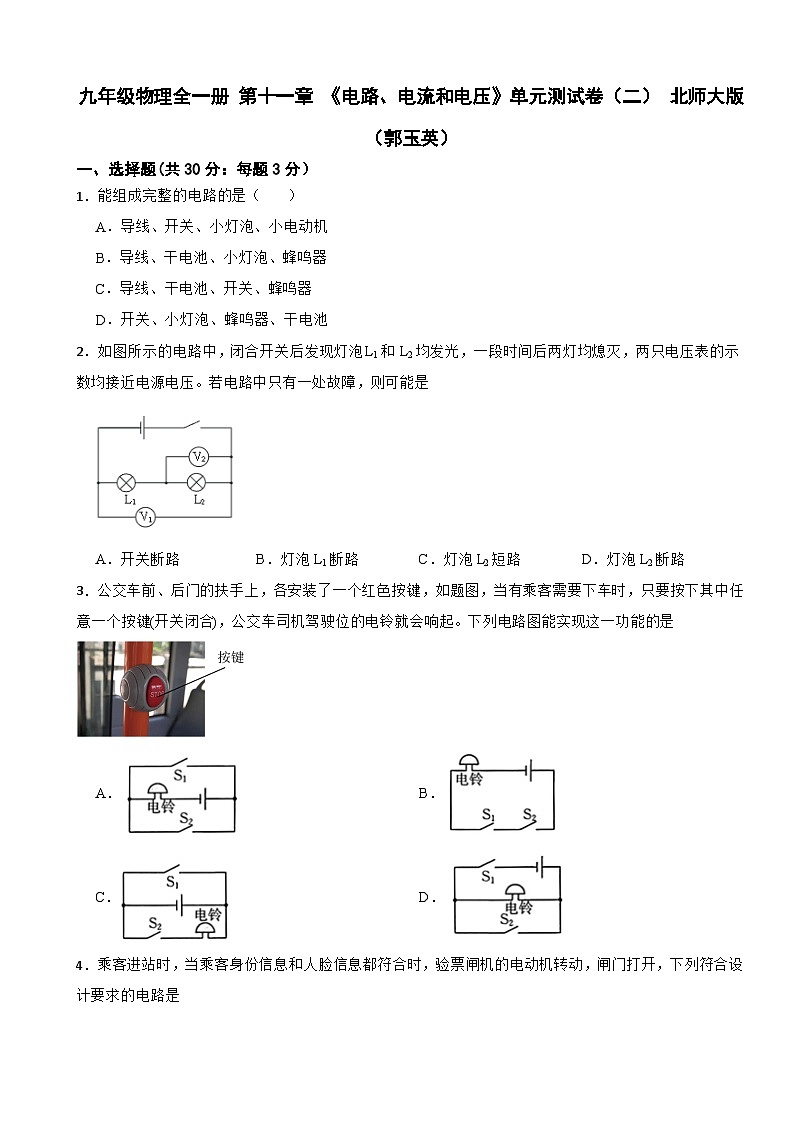

九年级物理全一册 第十一章 《电路、电流和电压》单元测试卷（二） 北师大版（郭玉英）一、选择题(共30分：每题3分）1．能组成完整的电路的是（　　）A．导线、开关、小灯泡、小电动机B．导线、干电池、小灯泡、蜂鸣器C．导线、干电池、开关、蜂鸣器D．开关、小灯泡、蜂鸣器、干电池2．如图所示的电路中，闭合开关后发现灯泡L1和L2均发光，一段时间后两灯均熄灭，两只电压表的示数均接近电源电压。若电路中只有一处故障，则可能是A．开关断路B．灯泡L1断路C．灯泡L2短路D．灯泡L2断路3．公交车前、后门的扶手上，各安装了一个红色按键，如题图，当有乘客需要下车时，只要按下其中任意一个按键(开关闭合)，公交车司机驾驶位的电铃就会响起。下列电路图能实现这一功能的是A．B．C．D．4．乘客进站时，当乘客身份信息和人脸信息都符合时，验票闸机的电动机转动，闸门打开，下列符合设计要求的电路是A．B．C．D．5．用干燥的餐巾纸分别摩擦两个气球，当两个气球靠近时发现相互排斥，如图所示。下列说法正确的是A．气球与餐巾纸摩擦过程中创造了电荷B．两个气球中一个带电，一个不带电C．两个气球一定都带电，且带同种电荷D．两个气球一定都带电，且带异种电荷6．一个验电器的两个金属箔片因带电而张开，如图所示。则这两个金属箔片一定带（　　）A．正电B．负电C．同种电荷D．异种电荷7．摩擦纳米发电机（TENG）技术的原理是利用纳米材料之间的摩擦起电来实现微小的机械能向电能的转化。如图，让两种不同材质的摩擦层a、b相互摩擦带上电荷并形成电压（相当于电源），从而在外部电路中形成电流，使电流表正常偏转。下列分析正确的是A．摩擦层a、b相互摩擦的过程中创造了电荷B．摩擦层a、b相互摩擦后分别带上同种电荷C．摩擦层a相当于电源的负极D．导线中的自由电子从摩擦层b经电流表向a定向移动8．北京的冬天非常干燥，穿着化纤类衣服的人触碰金属门把手时，常会有“触电”的感觉。为了防止这种“触电”，可以手握金属钥匙去接触墙壁或金属等释放电荷。下列说法正确的是A．人体带“静电”，是因为摩擦创造了电荷B．若人体带了负电荷，是因为人体失去部分电子C．若人体带负电荷，释放电荷时，电流的方向是从人体流向墙壁或金属D．人体触碰金属门把手发生“触电”，是因为人体与门把手间有电荷做定向移动9．用如图甲所示的电路探究串联电路的电压特点。关于该实验，下列说法中正确的是（　　）A．应多准备几个不同规格的灯泡，以便进行多次实验减小误差B．闭合开关后，电压表指针如图乙所示，说明需要调整其量程C．测出L1两端电压后，可将电压表右侧导线从b改接到c，测出电源电压后再求出L2两端电压D．本实验采用了控制变量法，所以灯L1、L2规格必须控制相同10．某同学用如图所示的其中一个电路做实验、电源电压恒定，R1和R2为定值电阻，逐渐改变滑动变阻器R3接入电路中的阻值大小，记录两电压表的示数Uᵢ、U2如下表所示。该实验所用的电路是A．B．C．D．二、多选题 (共12分：每题3分）11．被丝绸摩擦过的玻璃棒带上了正电荷，下列说法正确的是（　　）A．丝绸失去了正电荷B．玻璃棒束缚电子的能力更强C．丝绸带上了负电荷D．将丝绸与玻璃棒靠近会相互吸引12．如图是某小组课外实践活动中的电路图，连好实物闭合开关后，发现两电压表的示数相等且不为零，如果电路中只有一处故障，则故障可能为（　　）A．R1短路B．R1断路C．R2短路D．R2断路13．如图所示的电路，在下列情况下，正确的是（　　）A．当开关S1、S2断开，S3、S4闭合时，L2亮，L1、L3都不亮B．当开关S1闭合，S2、S3、S4断开时，L1、L2亮，L3不亮C．当开关S2、S3、S4闭合，S1断开时，只有L2、L3并联D．通过闭合或断开开关，都不能让L1、L2、L3串联14．如图所示，图中现象均与静电有关，下列说法正确的是A．图甲，带电体接触验电器金属球使金属箔张开是由于金属箔片上带同种电荷B．图乙，A、B两个小球相互吸引，则两个小球一定带有异种电荷C．图丙，玻璃棒与丝绸摩擦后带正电荷，是因为在摩擦过程中玻璃棒得到电子D．图丁，摩擦后的气球能够吸引细水流，因为带电体具有吸引轻小物体的性质三、填空题 (共16分：每空1分）15．东汉学者王充在《论衡·乱龙》中记录了“顿牟掇芥”，“顿牟掇芥”的意思是摩擦过的琥珀能吸引芥菜子一类的轻小物体。摩擦过的琥珀和与毛皮摩擦过的橡胶棒相互排斥，可以确定摩擦过的琥珀带的是　 　电荷；如图所示的电路，若要使L1和L2两灯组成串联电路，应该闭合开关　 　。16．要使电荷在电路中定向移动，电路的两端就必须要有　 　。物理学把　 　(选填“正”或“负”)电荷定向移动的方向规定为电流的方向。用电器工作时要消耗　 　能。17．在烧杯中加入盐水，将锌片和铜片部分浸入盐水中，制成一个自制电池。用电压表测量该自制电池的电压，如图所示。该电池的负极是　 　(选填“锌片”或“铜片”)。若将两个相同的该款自制电池串联后，用电压表测量两端电压，电压表的示数会　 　（选填“变大”、“变小”或“不变”）。18． 2024年1月9日15时03分，我国在西昌卫星发射中心使用长征二号丙运载火箭，成功将爱因斯坦探针科学卫星发射升空，发射任务获得圆满成功。如图是航天迷小明制作的火箭点火电路，使用时应先闭合定时开关，使点火器处于　 　 状态，再闭合开关S，进入定时状态；当定时开关断开时，点火器有电流通过进行点火，此时通过指示灯的电流 　 　（选填“大于”“等于”或“小于”）通过点火器的电流。19．学校所用的学情调研测试试卷在印刷厂“诞生”：（1）由于　 　现象会使印刷机积累大量电荷，为避免出现火花放电，工人会将机器接地。当自由电子从机器流向大地时，电流方向是 　 　（选填“从机器到大地”或“从大地到机器”）。（2）各个考场内用于播报考试须知的扬声器在电路中是 　 　联的。（3）学校的门禁系统，进校时可以通过刷卡或人脸识别进行身份验证。学生卡和人脸识别系统都相当于电路中的　 　 。（4）如图所示是考试中的一道物理试题。要使两灯并联，应闭合电路中的开关　 　 。20．为避免点燃烟花时造成人员伤害，小明设计了烟花定时自动点火装置，原理如图所示。装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间。为完善设计方案，还需要在　 　（填“a”或“b”）处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作。点燃烟花前，点火器在电路中应处于　 　（填“通路”“断路”或“短路”）状态。四、实验探究题 (共11分：每空1分）21．题图甲为探究“并联电路电流的规律”的实验电路图。（1）灯 L1、L2应该选择规格　 　(选填“相同”或“不相同”)的。（2）若要测量干路电流，则电流表应该串联在题图甲中的　 　(选填“A”“B”或“C”)处。（3）连接电路时，开关应保持　 　。连接好电路测量干路电流时，闭合开关，发现电流表指针偏转如题图乙所示，原因是　 　。（4）纠正错误后继续实验，实验结束后，小明将实验数据填入以上表格，根据表格数据得出结论：并联电路中，干路电流等于各支路电流之和。小明由此得出结论是　 　(选填“合理”或“不合理”)的，其原因是　 　。22．为了探究并联电路中的电流规律，小明同学设计了如图甲所示的电路进行实验。（1）如图乙所示，闭合开关，电流表测量的是如图甲中　 　处电流（选填“A”、“B”或“C”）；（2）电流表测量C处电流的示数如图丙，则电流表的示数为　 　A；（3）小明同学要测量通过L1的电流，只需将如图乙中导线　 　（选填“a”或“b”）的一端改接到电流表的正接线柱上；（4）小明同学测出一组A、B、C三处的电流，IA=0.4A，IB=0.2A，IC=0.2A，由此得出结论：干路电流等于各支路电流之和；小组内交流讨论后，要得到并联电路中电流的规律，还应该选用规格　 　（选填“相同”或“不同”）的灯泡进行实验。（5）他们按照上面的操作重复做了几次实验，得到了多组数据，其目的是　 　。A．多次测量求平均值，减小误差；B．寻找普遍规律，避免偶然性。五、计算题 (共17分）23．如图甲所示的电路中，电源电压恒为3 V，（1）只闭合开关S1，电流表A1的示数如图乙所示，此时通过 L1、L2的电流分别为多少？（2）再闭合开关 S2，电流表A1的示数变为0.5 A，此时通过 L1、L2的电流分别为多少？ L1两端的电压为多少？24．在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路，当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示；（1）通过灯L2的电流I2是多少，通过灯L1的电流I1是多少？（2）如图甲所示电路，电源电压为3V，当开关S闭合时，电压表的读数如图乙所示，求L1两端的电压U1为多少V？当开关S断开时，电压表的示数U0为多少V？25．如图所示电路，当开关S闭合时，电压表V的示数为3V，电压表V1的示数为1V，电流表A的示数为0.2A。求：（1）电源电压；（2）灯泡L1两端的电压；（3）通过两个灯泡的电流。六、科普阅读题 (共10分：每空1分）26．当前，我国正迈入人工智能时代。以机器人科技为代表的智能产业蓬勃兴起，成为现时代科技创新的一个重要标志。随着智能机器人技术的不断发展和成熟，它将走进千家万户，服务人们的生活。智能机器人有相当发达的“大脑”，具备形形色色的内部信息传感器和外部信息传感器如视觉、听觉、触觉、嗅觉。此外，它还有效应器，通过电动机使手、脚、鼻子、触角等动起来。智能机器人能用人类语言同操作者对话，能调整自己的动作以达到操作者所提出的全部要求。机器人往往使用熔点为200℃的玻璃钢作外壳，有着其它材质不可替代的优点，比如：设计性好，外表美观，强度韧性大，开发成本低等。智能机器人的电源主要有钠硫电池、镍镉电池、锂电池等。智能机器人的发展经历了多个阶段。从早期简单的可编程机器人，主要用于重复的工业生产任务，到如今具有高度智能的机器人，能够学习和适应环境。随着人工智能技术的不断进步，智能机器人未来的发展趋势包括更加智能化，能够像人类一样进行复杂的学习、推理和决策。（1）机器人的锂电池充电时的能量转化形式为　 　能转化为化学能；充电过程中电池在电路中相当于　 　(选填“电源”或“用电器”)。（2）200℃时，作为智能机器人外壳的玻璃钢处于　 　(选填“固态”“液态”或“固液共存态”)。（3）智能机器人的发展经历了多个阶段，从早期的简单的可编程机器人，到如今能够　 　环境的高度智能机器人。27．“碳中和”是指生产生活中通过各种方式来抵消自身产生的CO2（二氧化碳）排放量，达到CO2的相对“零排放”，是当今共同应对气候变暖问题的全球行动。2022年北京冬奥会是全球第一个实现了“碳中和”的冬奥会。冬奥会使用了氢燃料电池大巴，行驶时只排放水而无其它任何有害物质。大巴使用的氢燃料电池相当于发电机，电池工作原理如图甲所示。把氢和氧分别供给阳极和阴极，氢通过阳极向外扩散并与电解质发生反应后，放出的电子通过外部工作电路到达阴极，失去电子的氢离子（质子）穿过质子交换膜，到达燃料电池阴极板。 （1）氢燃料电池工作时将燃料的　 　能转化为电能； （2）图甲是氢燃料电池工作原理图，则电池正常工作时电池内部电流的方向为　 　（选填“向左”或“向右”）； （3）如图乙，驾驶位有通风和加热两种功能，且能独立控制，以下简化电路可达到此要求的是　 　（填字母）； （4）氢燃料电池大巴可实现CO2的零排放，而柴油动力大巴每燃烧1kg柴油排放的CO2约3kg。某柴油动力大巴行驶100km耗油25L，这25L柴油完全燃烧可释放热量　 　J；如改用氢燃料电池大巴行驶100km可减少约　 　kg的CO2排放；（ρ柴油=0.8×103kg/m3，q柴油=4.3×107J/kg） （5）请你为“低碳生活”给出一条合理的出行建议：　 　。 七、综合题 (共4分：每空1分）28．开关是用于控制电路通与断的基本电路元件，不同类型开关、不同的连接方式，可使电路发挥不同功能：（1）如图所示的电路，通过开关S1、S2的断开与闭合可使两灯组成串联或并联电路（S2为单刀双掷开关）；如果仅使L1发光，开关S1、S2是什么状态？　 　（2）开关通过并联或串联，能达到不同的控制效果。服装店有两个试衣间，锁门相当于开关闭合，则入口处“有人”指示灯亮起。如果两个试衣间都没有人或只有一间有人时，指示灯不亮，则此电路的两个开关应该是　 　（选填“串联”或“并联”）；（3）以下情景中开关也需如此安装的有______；A．烟雾报警器有两个触发开关，一个是探测烟雾的，浓度达到一定程度；另一个是探测温度的，温度达到一定的程度时，也会开始报警B．卧室门口有开关，床头也有开关，都能单独控制卧室里灯的亮与灭C．楼道里的电灯，夜间有人走动发出声音时才会亮（4）电冰箱门框上有一个通过冰箱门来控制的开关，当冰箱门打开时，与开关相连的弹簧伸长，开关闭合使冰箱内的照明灯发光；当冰箱门关闭时，弹簧被压缩，开关断开使冰箱内的照明灯熄灭。下列图中符合要求的电路是______。A．B．C．D．答案解析部分1．【答案】C【解析】【解答】A、导线、开关、小灯泡、小电动机，没有电源，不是一个完整的电路，故A不符合题意；B、导线、干电池、小灯泡、蜂鸣器，没有开关，不是一个完整的电路，故B不符合题意；C、导线、干电池、开关、蜂鸣器组成一个完整的电路，故C符合题意；D、开关、小灯泡、蜂鸣器、干电池，没有导线，不是一个完整的电路，故D不符合题意。故选：C。【分析】由电源、开关、导线和用电器组成的电流路径叫电路。2．【答案】D【解析】【解答】该电路为串联电路，电流从电源正极出发，依次经过L1、L2、开关，回到电源负极。电压表V1测量电源电压。电压表V2测量L2两端的电压。两灯均熄灭，说明电路发生断路（若为短路，至少有一盏灯仍会发光）。两只电压表的示数均接近电源电压，V1原本就测电源电压，示数正常。V2示数接近电源电压，说明V2的两个接线柱通过L1、导线直接与电源正负极相连，即L2处发生断路，电流无法通过L2，但V2与电源形成通路。A、整个电路断开，两只电压表均无示数，与题意不符。B、V2无法与电源正极相连，示数为0，与题意不符。C、L1仍会发光，且V2示数为0，与题意不符。D、两灯均不发光，V2通过L1连接到电源正极，示数接近电源电压，符合题意。故答案为：D。【分析】1、串联电路的故障分析断路：整个电路无电流，所有用电器不工作。短路：被短路的用电器不工作，其他用电器可能仍工作。2、若电压表有示数，说明其两个接线柱能与电源正负极连通；若无示数，说明至少有一个接线柱与电源断开。3、结合电压表的示数变化，判断断路或短路的位置。3．【答案】A【解析】【解答】 由题意可知，当有乘客需要下车时，只要按下其中任意一个按键（开关闭合），公交车司机驾驶位的电铃就会响起，说明两个开关可以独立工作，所以两个开关是并联，再与电铃串联，故A符合题意，BCD不符合题意。故选A。【分析】并联电路中，各支路互不影响，可以独立工作。4．【答案】A【解析】【解答】乘客乘车时，当身份信息和人脸信息都符合时，电动机转动，闸门打开，则身份识别开关和人脸识别开关都闭合，两开关是串联的，再和电动机串联，A符合题意。故选A。【分析】多个开关共同控制用电器，开关串联连接。5．【答案】C【解析】【解答】A、摩擦起电的本质是电荷的转移，而不是创造电荷。气球和餐巾纸摩擦时，只是电子从一个物体转移到另一个物体，总电荷量不变，所以A错误。B、如果一个带电、一个不带电，它们会相互吸引，而不是排斥，所以B错误。C、根据电荷间的相互作用规律，同种电荷相互排斥，异种电荷相互吸引。两个气球相互排斥，说明它们一定都带电，且带的是同种电荷，C正确。D、如果带异种电荷，气球会相互吸引，而不是排斥，所以D错误。故答案为：C。【分析】1、摩擦起电的本质摩擦起电是电子在不同物体间的转移，得到电子的物体带负电，失去电子的物体带正电，整个过程中电荷的总量保持不变。2、电荷间的相互作用规律同种电荷相互排斥。异种电荷相互吸引。带电体还可以吸引轻小的不带电物体。3、带电现象的判断相互排斥的两个物体，一定都带电且为同种电荷；相互吸引的两个物体，可能带异种电荷，也可能一个带电、一个不带电。6．【答案】C【解析】【解答】根据“同种电荷相互排斥”可知，验电器两个金属箔张开是因为带有同种电荷，但是无法判断带正电还是带负电。故选C。【分析】根据验电器的工作原理判断。7．【答案】D【解析】【解答】AB、摩擦层a、b相互摩擦时，电子发生转移，得到电子带负电，失去电子带正电，使a、b带了异种电荷，不是创造了电荷，AB错误；C、图中，电流表上方是正极，电流从a流出，摩擦层a相当于电源的正极，C错误；D、由于电流从a流向b，电流方向和负电荷定向移动方向相反，则导线中的自由电子从摩擦层b经电流表向a定向移动，D正确。故选D。【分析】摩擦起电实现电子转移，使物体带异种电荷；电流方向和负电荷定向移动方向相反；电流从电流表正极流入。8．【答案】D【解析】【解答】解：A、摩擦起电的本质是电荷的转移，不是创造电荷，化纤衣服与人体摩擦时，电子发生转移，使人体带电，并非创造了新的电荷，故A错误；B、人体带负电荷，是因为得到了额外的电子，而不是失去电子，失去电子会带正电，故B错误；C、电流的方向被定义为正电荷定向移动的方向，与负电荷定向移动的方向相反，当人体带负电时，负电荷（电子）从人体流向墙壁或金属，所以电流的方向是从墙壁或金属流向人体，故C错误；D、人体触碰金属门把手发生“触电”，是因为人体与门把手之间存在电荷的定向移动，从而产生了瞬间电流，使人有电击感，故D正确。故选：D。【分析】（1）摩擦起电的本质是电荷的转移，不是创造电荷。（2）物体得到电子带负电，失去电子带正电。（3）电流的方向被定义为正电荷定向移动的方向，与负电荷定向移动的方向相反。（4）触电时有瞬间电流通过人体。9．【答案】B【解析】【解答】A．应多准备几个不同规格的灯泡，以便进行多次实验，得出普遍规律，故A错误； B．闭合开关后，电压表指针如图乙所示，偏转角度较小，读数小于小量程，而使用的是大量程，应该调整其量程，故B正确；C．探究串联电路的规律，不能应用规律进行计算；否则是循环论证，故C错误；D．本实验采用了控制变量法，每次更换灯泡，为了排除偶然性，但灯L1、L2规格必须不同，故D错误。故选：B。【分析】 （1）探究串联电路电压特点”的实验需更换不同规格的灯泡进行重复实验，寻找普遍规律；（2）根据使用的量程分析解答；（3）探究串联电路的规律，不能应用规律进行计算；（4）为了得出普遍规律，必须用不同规格的灯泡进行多次实验。10．【答案】D【解析】【解答】解：根据表格数据知，逐渐改变滑动变阻器R3接入电路中的阻值大小，电压表V1示数不断增大，电压表V2示数在不断减小，A、图A中，开关闭合后，三个电阻串联，电压表V1测R1两端电压，电压表V2测R2两端电压，逐渐改变滑动变阻器R3接入电路中的阻值大小时，由串联分压原理可知，两个电压表的示数会同时增大，或同时减小，故A不符合题意；B、图B中，开关闭合后，三个电阻串联，电压表V1测R1两端电压，电压表V2测滑动变阻器两端电压，逐渐改变滑动变阻器R3接入电路中的阻值大小时，由串联分压原理可知，当滑动变阻器阻值变小时，电压表V2示数将变小，电压表V1示数将变大，且两电压表的示数之和不为定值（不等于电源电压），故B符合题意；C、图C中，开关闭合后，三个电阻串联，电压表V1测R1和R2两端电压，电压表V2测滑动变阻器两端电压，逐渐改变滑动变阻器R3接入电路中的阻值大小时，由串联分压原理可知，当滑动变阻器阻值变小时，电压表V2示数将变小，电压表V1示数将变大，但此时两电压表的示数之和应为定值（等于电源电压），故C不符合题意；D、图D中，开关闭合后，三个电阻串联，电压表V1测R1两端电压，电压表V2测电源电压，逐渐改变滑动变阻器R3接入电路中的阻值大小时，电压表V2的示数始终不变（等于电源电压），故D不符合题意。故选：B。【分析】根据表格数据分析规律，对照选项中的电路图，分析电压表所测位置，由串联分压原理得出逐渐改变滑动变阻器R3接入电路中的阻值大小时，电压表的示数变化情况进行判断。11．【答案】C,D【解析】【解答】A、摩擦起电的实质是电子的转移，并非正电荷的得失。玻璃棒带正电，是因为它失去了电子，丝绸得到了这些电子，并非丝绸失去正电荷。B、丝绸束缚电子的能力比玻璃棒更强，所以摩擦时电子会从玻璃棒转移到丝绸上。C、丝绸得到玻璃棒转移的电子，电子带负电，因此丝绸带上负电荷。D、同种电荷相互排斥，异种电荷相互吸引。玻璃棒带正电，丝绸带负电，二者靠近时会相互吸引。故答案为：CD。【分析】1、摩擦起电的实质：不是创造了电荷，而是电子在不同物体间的转移。失去电子的物体带正电，得到电子的物体带负电。2、物体束缚电子的能力：不同物质的原子核对核外电子的束缚能力不同，束缚能力强的物体易得到电子，束缚能力弱的物体易失去电子。3、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。12．【答案】A,D【解析】【解答】 解：由图可知，两个电阻串联，电压表V1测量R2两端的电压，电压表V2测量电源电压。将开关闭合后，两电压表的示数相等且不为零，说明R1的电压为0，故可能是R1短路使得其电压为0，也可能是电路断路，电流为0，但电压表都有示数，只能是R2断路。故选：AD。【分析】根据两电压表的示数相等且不为零分析R1的电压，结合电路故障是短路或断路分析。13．【答案】B,D【解析】【解答】A．图中，当开关S1、S2断开，S3、S4闭合时，L1、L2并联，且发光，L3不发光，故A错误；B．当开关S1闭合，S2、S3、S4断开时，L1、L2串联，能发光，L3不亮，故B正确；C．当开关S2、S3、S4闭合，S1断开时，L1、L2、L3并联，故C错误；D．闭合或断开任意开关，不能让L1、L2、L3串联接入电路中，故D正确。故选BD。【分析】根据开关状态，灯泡并列连接，是并联电路；灯泡顺次连接，是串联电路。14．【答案】A,D【解析】【解答】A. 图甲：带电体接触验电器金属球，电荷通过金属杆转移到金属箔片上，两片金属箔因带有同种电荷相互排斥而张开，故A正确。B. 图乙：两个小球相互吸引，有两种可能：一是带有异种电荷，二是其中一个带电，另一个不带电（带电体可以吸引轻小物体），因此“一定”带有异种电荷的说法不准确，故B错误。C. 图丙：玻璃棒与丝绸摩擦时，玻璃棒失去电子带正电，丝绸得到电子带负电，故C错误。D. 图丁：摩擦后的气球带电，带电体具有吸引轻小物体的性质，因此能够吸引细水流，故D正确。故答案为：A、D。【分析】本题以四幅静电现象图为例，综合考查学生对静电相关概念与规律的理解。解题的关键在于：验电器的工作原理：同种电荷相互排斥；电荷间相互作用：同种电荷相互排斥，异种电荷相互吸引，且带电体可吸引轻小物体；摩擦起电的实质：电子的转移，失去电子带正电，得到电子带负电；带电体的性质：能吸引轻小物体。本题B选项为常见易错点，学生容易忽略“带电体吸引轻小物体”这一情况。15．【答案】负；S2【解析】【解答】物理学中规定：与毛皮摩擦过的橡胶棒带负电荷。摩擦过的琥珀和与毛皮摩擦过的橡胶棒相互排斥，根据同种电荷相互排斥，可以确定摩擦过的琥珀带的是负电荷。由图可知，闭合开关S2后，电流从电源正极流出，依次经过S2、L1、L2，再回到电源负极，此时电路中电流路径只有1条，灯L1和L2串联 ，所以若要使L1和L2两灯组成串联电路，应该闭合开关S2。【分析】1.物理学中规定：与毛皮摩擦过的橡胶棒带负电荷；根据同种电荷相互排斥进行分析；2.串联： 将各用电器首尾顺次连接到电源两端的电路，电流路径只有一条，结合电路图进行分析。16．【答案】电压；正；电【解析】【解答】要使电荷在电路中定向移动，电路的两端就必须要有电压。物理学把正电荷定向移动的方向规定为电流的方向。用电器工作时要消耗电能，转化为其他形式的能。【分析】 1.电压是使电荷定向移动形成电流的原因，电路中有电压且电路闭合时才会有电流；2.物理学中把正电荷定向移动的方向规定为电流方向，负电荷定向移动的方向与电流方向相反；3.电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成。17．【答案】锌片；变大【解析】【解答】 解：在盐水电池中，较活泼的金属（锌）容易失去电子成为负极，较不活泼的金属（铜）成为正极。电压表正向偏转说明：电压表正接线柱接的是正极（铜片），负接线柱接的是负极（锌片）；串联电路中总电压等于各部分电路电压之和，若将两个相同的该款自制电池串联后，用电压表测量两端电压，电压表的示数会变大。故答案为：锌片；变大。【分析】 根据“电流必须从电压表的正接线柱流入，负接线柱流出”判断电池的正极。串联电路中总电压等于各部分电路电压之和。18．【答案】短路；等于【解析】【解答】（1）由图可知，定时开关与点火器并联，因为定时开关相当于一根导线，所以当闭合定时开关时，点火器处于短路状态。（2） 由图知，当定时开关断开时，指示灯和点火器串联，因串联电路中电流处处相等，所以此时通过指示灯的电流等于通过点火器的电流。故答案为：短路；等于。【分析】（1）短路包括局部短路和电源短路，局部短路是指用导线将用电器两端连在一起的电路，此时没有电流通过该用电器；电源短路是指用导线将电源两极连在一起的电路，此时电路中有很大的电流通过，电源短路是绝对不允许的。（2）串联电路中电流处处相等。 19．【答案】（1）摩擦起电；从大地到机器（2）并（3）开关（4）S1、S3【解析】【解答】(1) 摩擦起电与电流方向印刷机工作时，部件间的摩擦会使物体带电，这是摩擦起电现象；电流的方向是正电荷定向移动的方向（与负电荷移动方向相反）。自由电子（带负电）从机器流向大地，因此电流方向与电子移动方向相反，即从大地到机器。(2) 扬声器的连接方式各个考场的扬声器需独立工作（一个扬声器故障不影响其他），而并联电路中各用电器独立工作、互不影响，因此扬声器是并联的。(3) 门禁系统的电路元件作用学生卡/人脸识别系统的作用是控制电路的通断（验证通过后电路接通，门禁开启），相当于电路中的开关。(4) 两灯并联的开关选择要使L1和L2并联，需让两灯两端分别直接连接到电源两端：闭合S1和S3时，电流从电源正极出发，分为两条支路：支路1：直接通过L1；支路2：通过S3、L2，再经S1汇合回电源负极。此时L1、L2为并联关系，因此应闭合、S1、S3。【分析】这道题以学校学情调研试卷相关的生活场景(印刷机、考场扬声器、门禁系统、电路开关)为载体，整合了物理中的摩擦起电、电流方向、电路连接方式、电路元件及开关控制电路的知识：核心逻辑是将物理概念与实际场景对应：印刷机积累电荷是摩擦起电现象，电流方向与负电荷(电子)移动方户相反；多个考场的扬声器需独立工作，对应电路的并联连接；门禁系统的刷卡/人脸识别起控制电路通断的作用，相当于开关：两灯并联需通过开关组合让电流形成两条独立路径，分别经过两个灯泡总结：本题通过生活场景串联物理知识，核心是结合物理概念(摩擦起电、电流方向)、电路规律(并联的特点)、电路元件作用(开关)，分析实际场景中的物理原理，关键是明确各知识的本质及电路路径的控制逻辑20．【答案】a；短路【解析】【解答】（1）当断开开关时，指示灯熄灭，则开关应该在指示灯电流的必经之路上，故开关S应安装在a处。（2）根据图片可知，点放烟花前，没有电流经过点火器，此时电流从定时器经过。因为定时器和点火器并联，所以此时点火器在电路中处于短路状态。【分析】（1）当开关控制指示灯时，开关应该与指示灯串联；（2）电流不经过用电器，从正极直接流回负极发生短路。21．【答案】（1）不相同（2）A（3）断开；电流表正负接线柱接反了（4）不合理；根据一组数据得出的结论有偶然性【解析】【解答】 （1）为得出普遍性的结论，要换用不同规格的灯泡多次实验，所以灯L1、L2应该选择规格不相同的。（2）若要测量干路电流，电流表应接在干路上，所以电流表应该串联在图甲中的A处。（3）为保护电路，连接电路时，开关应保持断开。由图乙可知，连接好电路测量干路电流时，闭合开关，发现电流表的指针反向偏转，原因是电流表正负接线柱接反了。（4）根据表格数据得出结论：并联电路中，干路电流等于各支路电流之和。小明由此得出结论是不合理的，其原因是根据一组数据得出的结论有偶然性。【分析】 （1）（4）为得出普遍性的结论，要换用不同规格的灯泡多次实验；（2）电流表与待测电路串联；（3）为保护电路，连接电路时，开关要断开；用电流表测量电流时，电流从电流表正接线柱流入，从负接线柱流出，否则，电流表指针反向偏转。22．【答案】（1）A（2）0.24（3）b（4）不同（5）B【解析】【解答】 解：（1）在图乙中，电流表在干路上，测量干路的电流，电流表测量图甲中A处的电流；（2）如图丙，电流表使用的是0-0.6A量程，分度值为0.02A，示数为0.24A；（3）小明同学要测量通过L1的电流，只需将如图乙中导线b的一端改接到电流表的正接线柱上；（4）由表中数据可知，IA=IB+IC，可得结论：在并联电路中，干路电流等于各支路电流之和；为了避免偶然性，应该更换不同规格的小灯泡重复多次实验；（5）为了寻找普遍规律，避免偶然性，他们按照上面的操作重复做了几次实验，得到了多组数据。故答案为：（1）A；（2）0.24；（3）b；（4）不同；（5）B。【分析】（1）在图乙中，电流表在干路上，测量干路的电流；（2）先确定电流表使用的量程、分度值，再根据指针位置读数；（3）让电流表测量C处的电流，也就是测量通过灯L1的电流，电流表与灯泡L1串联；（4）分析表中数据，得出结论；为了避免偶然性，应该更换不同规格的小灯泡重复多次实验；（5）在探究实验中，多次实验是为了寻找普遍规律，避免偶然性。（1）如图乙所示，L1和L2两灯并联，电流表测干路电流，故电流表测量甲图中的A处电流。（2）如图丙所示，电流表的量程是0~0.6A，分度值为0.02A，所以电流表的示数为0.24A。（3）小明同学要测量通过L1的电流，则电流表要串联到灯L1的支路中，所以只要将导线b的一端接到电流表的正接线柱上。（4）要得到并联电路中电流的规律，为了避免实验的偶然性，应选不同规格的灯泡进行多次试验。（5）该实验多次实验是为了得到普遍规律，避免偶然性，故选B。23．【答案】（1）解：只闭合开关仅S1灯L1接入电路，电流表A1测L1的电流，由图乙得IL1=IA1=0.26A灯L2没有接入电路，IL2=0A（2）解： 再闭合开关 S2灯L1、L2并联接入电路，电流表A1测干路的电流I=0.5A，IL1=0.26AIL2=I-IL1=0.5A-0.26A=0.24AULI=U电源=3V 【解析】【分析】这道题核心考查电路的通断判断与并联电路的电流、电压规律，涉及以下知识点：1. 电路通断分析：开关的闭合状态决定用电器是否接入电路（只闭合S1时，L2断路，仅L1工作）；2. 电流表读数：需明确量程对应的分度值（0~0.6A量程分度值为0.02A），才能准确读取电流；3. 并联电路的特点：并联电路中各支路两端电压等于电源电压，且各支路独立工作（L1的电流不受L2接入的影响），干路电流等于各支路电流之和。常见易错点：误判电路连接方式，忽略“只闭合L1时L2未接入”的情况；并联电路中，误认为L1的电流会随干路电流变化而改变（实际并联支路电压不变，电阻不变，电流不变）；电流表读数时未确认量程，导致读数错误。24．【答案】（1）解： 由图可知，两灯并联，两电流表A1和A2分别测量的是干路和支路电流，两表指针所指位置相同，由于干路电流大于支路电流，故A1选用的是0~3A的量程，A2选择的是0~0.6A量程。故电流表A1读数是I＝1.6A，电流表A2读数是I2＝0.32A，所以通过L2的电流为I2＝0.32A，通过灯L1的电流是：I1=I−I2=1.6A−0.32A=1.28A答：通过灯L2的电流I2是0.32A， 通过灯L1的电流I1是1.28A；（2）解：由电路图甲可知，L1和L2是串联，电压表测L1两端的电压；因为电源电压为3V，因此电压表的量程为0～3V，其分度值为0.1V，故电压表示数为1.1V；即L1两端的电压U1＝1.1V；当开关S断开时，电压表的正负接线柱相当于与电源两极相连，因此电压表的示数接近于电源电压，即U0＝3V。答：当开关S闭合时，灯L1两端的电压U1=1.1V； 当开关S断开时，电压表的示数U0=3V。【解析】【分析】（1）由图（a）可知，两灯并联，电流表A1测干路电流，电流表A2测通过灯L2的电流，根据并联电路电流规律可知，电流表A1的电流大于电流表A2的电流，以此确定两电流表使用的量程，进而读出干路电流和通过灯L2的电流，再求出通过L1的电流；（2）由电路图甲可知，L1和L2是串联，电压表测L1两端的电压，根据电压表的量程个分度值读出L1两端的电压；当开关S断开时，电压表的正负接线柱相当于与电源两极相连，因此电压表的示数接近于电源电压。（1）由图可知，两灯并联，两电流表A1和A2分别测量的是干路和支路电流，两表指针所指位置相同，由于干路电流大于支路电流，故A1选用的是0~3A的量程，A2选择的是0~0.6A量程。故电流表A1读数是I＝1.6A，电流表A2读数是I2＝0.32A，所以通过L2的电流为I2＝0.32A，通过灯L1的电流是I1=I−I2=1.6A−0.32A=1.28A（2）由电路图甲可知，L1和L2是串联，电压表测L1两端的电压；因为电源电压为3V，因此电压表的量程为0～3V，其分度值为0.1V，故电压表示数为1.1V；即L1两端的电压U1＝1.1V；当开关S断开时，电压表的正负接线柱相当于与电源两极相连，因此电压表的示数接近于电源电压，即U0＝3V。25．【答案】（1）解：由电路图可知，电压表V测量电源电压，电压表 V 测电源电压，示数为 3 V ，U电源=3V；最终答案为3V（2）解：灯泡L1和L2串联，电流表A测量电路中的电流，已知灯泡L2两端的电压为V1电压表测量值U2=1V，由（1）可知电源电压3V，由串联电路中，电源电压等于各用电器两端电压之和，所以灯泡L1两端的电压U1=U−U2=3V−1V=2V最终答案为2V（3）解：串联电路中电流处处相等，电流表 A 在干路示数为 0.2 A，根据电路图分析，由题可知，电流表A的示数为0.2A，所以电流中的电流I=0.2A，根据串联电路电流处处相等可得I1=I2=I=0.2A最终答案为0.2A【解析】【分析】（1）解题关键：识别电压表测量对象（V 测电源电压，V1​ 测 L1​ 电压）；利用串联电路电压关系 U=U1+U2及电流相等规律。（2）易错点：误将 V1示数当成 L2 电压。（1） 由电路图可知，灯泡L1和L2串联，电流表A测量电路中的电流，电压表V测量电源电压，电压表V1测量灯泡L2两端的电压，所以电源电压U=3V。（2）由（1）可知，灯泡L2两端的电压U2=1V，由串联电路中，电源电压等于各用电器两端电压之和，所以灯泡L1两端的电压U1=U−U2=3V−1V=2V（3）由题可知，电流表A的示数为0.2A，所以电流中的电流I=0.2A，根据串联电路电流处处相等可得I1=I2=I=0.2A26．【答案】（1）电；用电器（2）固态、液态、固液共存态（3）学习和适应【解析】【解答】（1）机器人的锂电池充电时的能量转化形式为电能转化为化学能，充电过程中电池在电路中相当于用电器。（2）玻璃钢的熔点为200℃，在200℃时，玻璃钢可能为液态，可能为固态，也可能为固液共存态。（3）智能机器人的发展经历了多个阶段，从早期的简单的可编程机器人，到如今能够学习和适应环境的高度智能机器人。【分析】 （1）电源是提供电能的装置，用电器是消耗电能的装置，充电的过程中，电池将电能转化为化学能储存在电池中，据此进行分析；（2）晶体在熔点温度时，可能为液态，可能为固态，也可能为固液共存。（3）根据题干信息回答。27．【答案】（1）化学（2）向右（3）B（4）8.6×108；60（5）绿色出行【解析】【解答】（1）氢燃料电池工作时，消耗氢气产生电能，将燃料的化学能转化为电能。（2）图甲氢燃料电池工作原理图中，电池正常工作时带正电的氢离子向右定向移动，因此电池正常工作时电池内部电流的方向为向右。（3）如图乙，驾驶位有通风和加热两种功能，且能独立控制，因此电动机和电热丝应该是并联关系，且都有各自的控制开关，因此简化电路可达到此要求的是B。ACD不符合题意，B符合题意。故答案为：B。（4）柴油的体积是V=25L=0.025m325L柴油的质量为m=ρ柴油V=0.8×103kg/m3×0.025m3=20kg25L柴油完全燃烧可释放热量的热量为Q=q柴油m=4.3×107J/kg×20kg=8.6×108J如改用氢燃料电池大巴行驶100km，可减少CO2排放的质量约为m气=3×20kg=60kg（5）“低碳生活”出行建议：绿色出行。尽最大可能减少乘坐燃油车出行。【分析】（1）燃料电池将化学能转化为电能；（2）电流方向和负电荷的定向移动方向相反；（3）各用电器分别工作的电路是并联电路，之路开关控制支路用电器；（4）根据燃料的密度和体积的乘积计算质量，根据燃料的质量和热值的乘积计算热量；（5）绿色出行，可以节约能量，保护环境。28．【答案】（1）S1闭合，S2接b（2）串联（3）C（4）A【解析】【解答】（1）由图可知，电流从电源正极流出后，经灯L1和S1后，回到电源负极，此时只有灯L1接入电路，只有灯L1发光，所以如果仅使L1发光，应使S1闭合，S2接b。（2）由题意可知，只有两个试衣间的门都锁上时，即两个开关同时闭合，指示灯才会亮，说明两个开关不能独立工作，是串联的。 （3） A．烟雾报警器中触发任一开关都会报警，说明两个触发开关可以独立工作，是并联的，故A不符合题意；B．卧室的门口开关和床头开关都可以独立控制照明，是并联的，故B不符合题意；C．楼道里的灯是由声控和光控开关控制，只有夜间有人走动时，即光控和声控开关都闭合时，楼道灯才会亮，说明两个开关不能独立工作，是串联的，故C符合题意。故选C。（4） A．当冰箱门打开，与开关相连的弹簧伸长 ，开关闭合，指示灯发光； 当冰箱门关闭时，弹簧被压缩，开关断开，指示灯熄灭，故A符合题意；B．当冰箱门打开，与开关相连的弹簧伸长 ，开关断开，指示灯熄灭； 当冰箱门关闭时，弹簧被压缩，开关闭合，指示灯发光，故B不符合题意；CD．无论冰箱门打开或关闭，都不能接通电路，都不能使指示灯发光，故CD不符合题意。故选A。【分析】（1）根据开关的闭合情况分析电路的连接方式和灯泡的工作情况；（2）如果两个试衣间都有人（锁门——门插销相当于一个开关闭合），则入口处“有人”指示灯亮起；如果两个试衣间都没有人或只有一间有人时，指示灯不亮。说明两个开关应串联；（3）开关串联，则只闭合一个开关，用电器不能工作，需要两个开关同时闭合才能工作；（4）当冰箱门打开时，与开关相连的弹簧伸长，开关闭合使冰箱内的照明灯发光；当冰箱门关闭时，弹簧被压缩，开关断开使冰箱内的照明灯熄灭，依次分析四幅图即可。（1）如果仅使L1发光，开关S1应闭合，开关S2与b接通，此时电路为灯泡L1单独接入的简单电路，灯泡L2被短路。（2）如果两个试衣间都有人，即两个开关都闭合，则指示灯亮起；如果两个试衣间都没有人或任意一间有人时，即所有开关断开或只闭合任意一个开关时指示灯都不亮，说明两个开关相互影响，应串联。（3）A．烟雾报警器的两个开关任意一个开关闭合都会报警，则两个触发开关是并联的，故A不符合题意；B．卧室的门口开关和床头开关都能单独控制灯泡的亮灭，这两个开关是并联的，故B不符合题意；C．楼道里的开关是由声控和光控同时控制的，在夜间，光控开关自动闭合，有声音时，声控开关闭合，灯亮。只闭合其中一个开关时，灯不能发光，则两个开关串联，故C符合题意。故选C。（4）A．由图可知，冰箱门关闭，弹簧被压缩，开关断开，指示灯灭；冰箱门打开，弹簧伸长，开关闭合，指示灯亮，故A符合题意；B．冰箱门关闭，弹簧被压缩，开关闭合，指示灯亮；冰箱门打开，弹簧伸长，开关断开，指示灯灭，故B不符合题意；CD．无论冰箱门打开或关闭，开关都不能接通电路，指示灯都不亮，故CD不符合题意。 故选A。U1/V1.51.82.12.42.73.0U./V4.54.03.53.02.52.0位置ABC电流/A0.360.200.16
