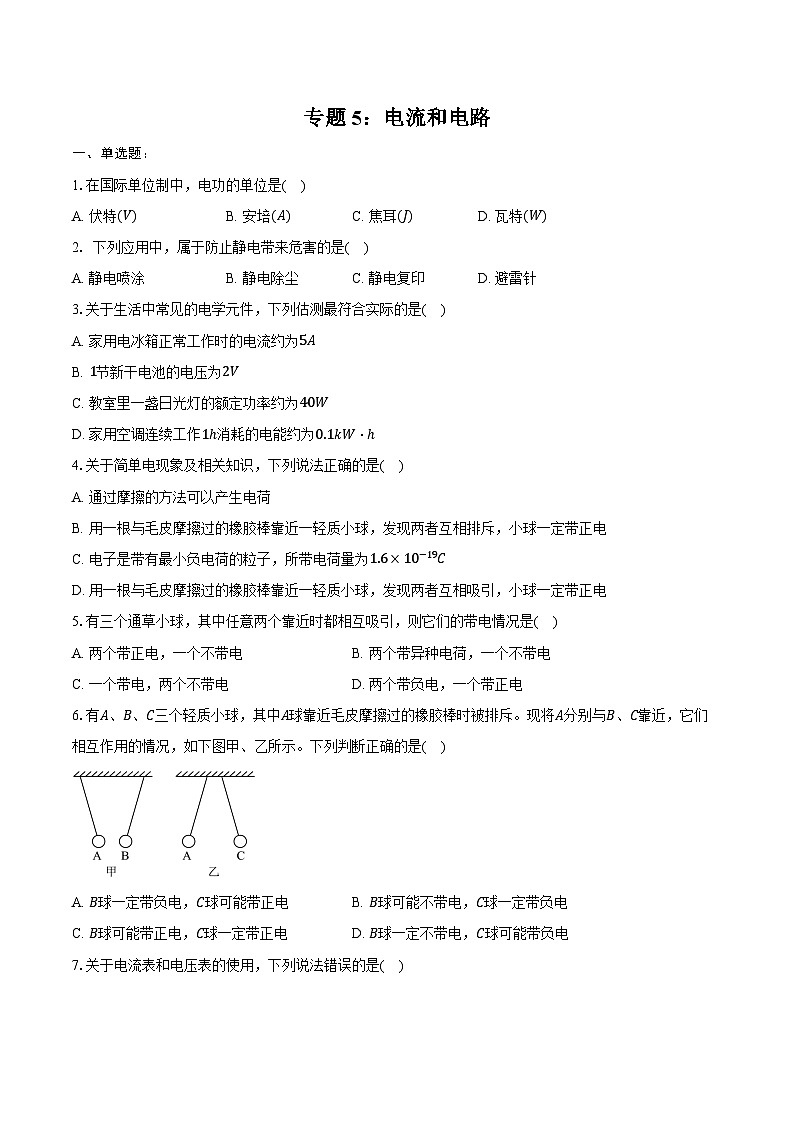

2025年中考物理二轮复习专题5： 电流和电路 练习 （含答案+解析）

这是一份2025年中考物理二轮复习专题5： 电流和电路 练习 （含答案+解析），共27页。试卷主要包含了单选题，多选题，非选择题等内容，欢迎下载使用。
1.在国际单位制中，电功的单位是( )
A. 伏特(V)B. 安培(A)C. 焦耳(J)D. 瓦特(W)
2. 下列应用中，属于防止静电带来危害的是( )
A. 静电喷涂B. 静电除尘C. 静电复印D. 避雷针
3.关于生活中常见的电学元件，下列估测最符合实际的是( )
A. 家用电冰箱正常工作时的电流约为5A
B. 1节新干电池的电压为2V
C. 教室里一盏日光灯的额定功率约为40W
D. 家用空调连续工作1ℎ消耗的电能约为0.1kW⋅ℎ
4.关于简单电现象及相关知识，下列说法正确的是( )
A. 通过摩擦的方法可以产生电荷
B. 用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，小球一定带正电
C. 电子是带有最小负电荷的粒子，所带电荷量为1.6×10−19C
D. 用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相吸引，小球一定带正电
5.有三个通草小球，其中任意两个靠近时都相互吸引，则它们的带电情况是( )
A. 两个带正电，一个不带电B. 两个带异种电荷，一个不带电
C. 一个带电，两个不带电D. 两个带负电，一个带正电
6.有A、B、C三个轻质小球，其中A球靠近毛皮摩擦过的橡胶棒时被排斥。现将A分别与B、C靠近，它们相互作用的情况，如下图甲、乙所示。下列判断正确的是( )
A. B球一定带负电，C球可能带正电B. B球可能不带电，C球一定带负电
C. B球可能带正电，C球一定带正电D. B球一定不带电，C球可能带负电

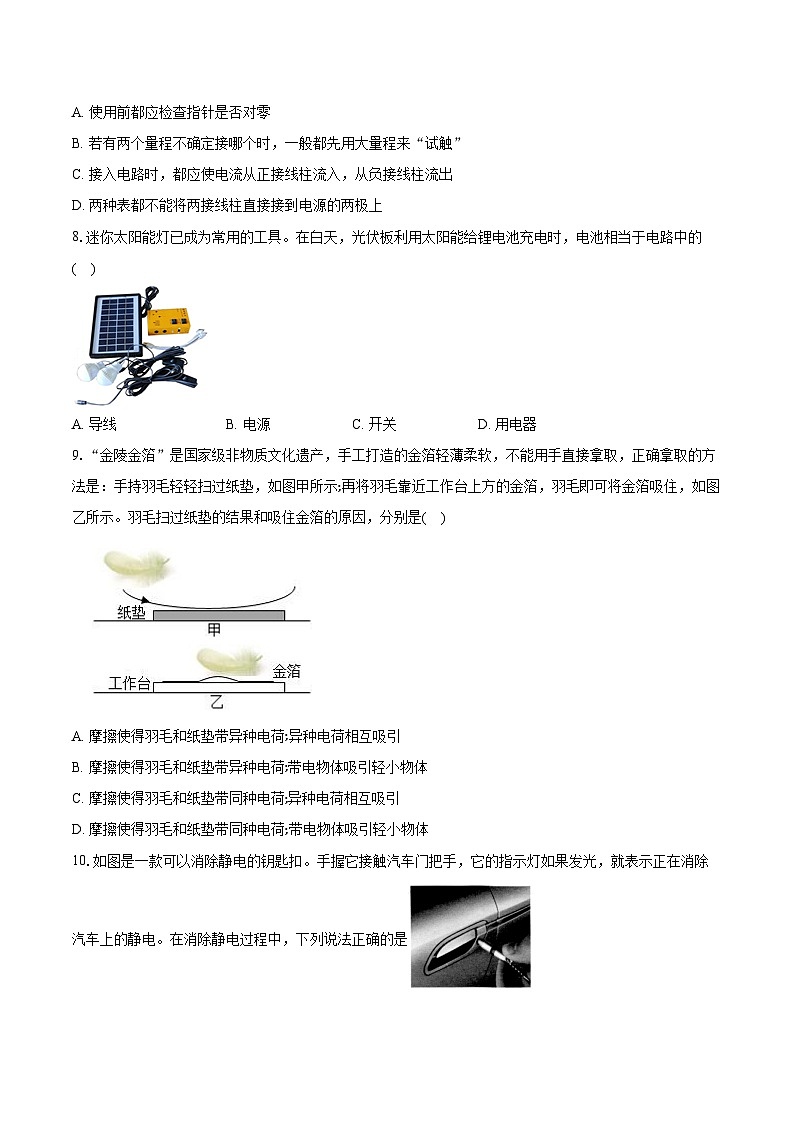

7.关于电流表和电压表的使用，下列说法错误的是( )
A. 使用前都应检查指针是否对零
B. 若有两个量程不确定接哪个时，一般都先用大量程来“试触”
C. 接入电路时，都应使电流从正接线柱流入，从负接线柱流出
D. 两种表都不能将两接线柱直接接到电源的两极上
8.迷你太阳能灯已成为常用的工具。在白天，光伏板利用太阳能给锂电池充电时，电池相当于电路中的( )
A. 导线B. 电源C. 开关D. 用电器
9.“金陵金箔”是国家级非物质文化遗产，手工打造的金箔轻薄柔软，不能用手直接拿取，正确拿取的方法是：手持羽毛轻轻扫过纸垫，如图甲所示;再将羽毛靠近工作台上方的金箔，羽毛即可将金箔吸住，如图乙所示。羽毛扫过纸垫的结果和吸住金箔的原因，分别是( )
A. 摩擦使得羽毛和纸垫带异种电荷;异种电荷相互吸引
B. 摩擦使得羽毛和纸垫带异种电荷;带电物体吸引轻小物体
C. 摩擦使得羽毛和纸垫带同种电荷;异种电荷相互吸引
D. 摩擦使得羽毛和纸垫带同种电荷;带电物体吸引轻小物体

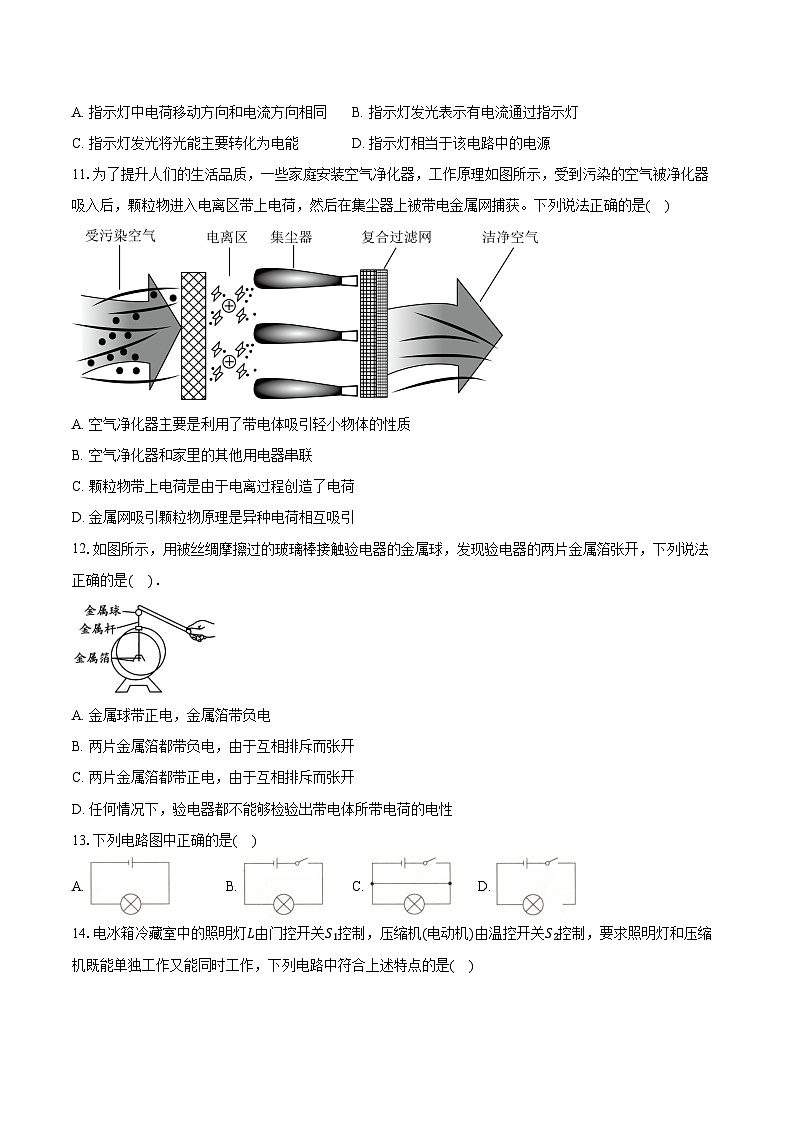

10.如图是一款可以消除静电的钥匙扣。手握它接触汽车门把手，它的指示灯如果发光，就表示正在消除汽车上的静电。在消除静电过程中，下列说法正确的是
A. 指示灯中电荷移动方向和电流方向相同B. 指示灯发光表示有电流通过指示灯
C. 指示灯发光将光能主要转化为电能D. 指示灯相当于该电路中的电源
11.为了提升人们的生活品质，一些家庭安装空气净化器，工作原理如图所示，受到污染的空气被净化器吸入后，颗粒物进入电离区带上电荷，然后在集尘器上被带电金属网捕获。下列说法正确的是( )
A. 空气净化器主要是利用了带电体吸引轻小物体的性质
B. 空气净化器和家里的其他用电器串联
C. 颗粒物带上电荷是由于电离过程创造了电荷
D. 金属网吸引颗粒物原理是异种电荷相互吸引
12.如图所示，用被丝绸摩擦过的玻璃棒接触验电器的金属球，发现验电器的两片金属箔张开，下列说法正确的是( )．
A. 金属球带正电，金属箔带负电
B. 两片金属箔都带负电，由于互相排斥而张开
C. 两片金属箔都带正电，由于互相排斥而张开
D. 任何情况下，验电器都不能够检验出带电体所带电荷的电性
13.下列电路图中正确的是( )
A. B. C. D.
14.电冰箱冷藏室中的照明灯L由门控开关S1控制，压缩机(电动机)由温控开关S2控制，要求照明灯和压缩机既能单独工作又能同时工作，下列电路中符合上述特点的是( )
A. B.
C. D.
15.定值电阻R1和小灯泡R2的I−U图像如图所示。下列说法正确的是( )
A. 图线a表示的是小灯泡R2
B. 定值电阻R1的电阻为0.1Ω
C. 将R1和R2并联在电压为5V的电源两端，通过R1与R2的电功率之比为3:5
D. 若将R1和R2串联后接在8V的电源两端，则R1与R2的电压之比为3:5
16.如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A。则通过小灯泡L1、L2的电流分别是( )
A. 0.3A 0.2AB. 0.2A 0.3AC. 0.5A 0.3AD. 0.5A 0.2A
17.学习电压的相关知识时，小明通过类比甲、乙两装置得出以下结论，其中不合理的是( )
A. 电池类似于抽水机，可以使电路的两端保持一定电压
B. 灯泡类似于水路中的水轮机，可以使电路中形成电流
C. 开关类似于水路中的阀门，可以控制电路中电流的通断
D. 水的流动是因为有水压，自由电子定向移动是因为有电压
18.小明自制“伏打电堆”并连接了如图所示电路。闭合开关S，小灯泡发光，电压表指针右偏，则( )
A. 金属B是电源的负极B. “伏打电堆”将内能转化为电能
C. 若小灯泡断路，电压表仍有示数D. 若断开开关，A、B两金属间没有电压
19.一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是( )
A. 灯亮，铃不响B. 灯不亮，铃不响C. 灯亮，铃响D. 灯不亮，铃响
20.如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表。闭合开关S后，灯L1、L2均正常发光。则( )
A. 甲是电压表，乙、丙是电流表B. 乙是电压表，甲、丙是电流表
C. 丙是电压表，甲、乙是电流表D. 甲、乙、丙都是电流表
21.将完全相同的L1、L2、L3三个小灯泡接入如图所示的电路中，电源电压6 V保持不变。下列说法中错误的是( )
A. 只闭合S1，L2与L3串联，电压表V1的示数为3 V
B. 只闭合S2，L1与L3串联，电压表V1示数为6 V
C. 若S1、S2断开，三个小灯泡串联，电压表V1和电压表V2的示数相等
D. 只闭合S1，一段时间后如果L3短路，则电压表V1的示数将变为6 V
22.如图示电路中灯泡L1和L2分别标有“3.8V，0.2A”和“3.8V，0.3A”字样(忽略温度对灯丝电阻的影响)，闭合开关后两灯均发光。下列说法正确的是( )
A. 灯泡L1和L2串联B. 灯L1中的电流比L2中的电流小
C. 灯L1的电阻丝比灯L2的电阻丝粗D. 电流表A2的示数为0.5A
23.如图所示电路，下列说法正确的是( )
A. 当开关都闭合时，电路中只有L1发光
B. 当开关都闭合时，L1和L3组成并联电路，L2处于开路状态
C. 当开关都闭合时，L2中电流方向从右到左
D. 当开关都闭合时，电路中只有L2发光
24.新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是( )
A. B. C. D.
二、多选题：
25.下列说法中正确的是( )
A. 只有正电荷定向移动才能形成电流
B. 电路两端有电压，电路中一定有电流
C. 导体容易导电是由于导体内有大量的自由电荷
D. 金属导体中的电流方向与自由电子定向移动的方向相反
三、非选择题
26.我国古代《论衡》有关于用布摩擦过的琥珀能吸引干草屑和司南能指南北的记载。说明用布摩擦过的琥珀带了电荷，其本质是________________(选填“电荷的转移”或“创造了电荷”)；司南能指南北是因为地球周围存在________。
27.19世纪末，英国物理学家汤姆生发现了 ，从而说明 是可分的．用丝绸摩擦过的玻璃棒带 电，有一轻质小球与这个玻璃棒靠近时被排斥，则该小球 (选填“一定带正电”、“一定带负电”、“可能不带电”)．
28.人体安全电压不高于36V，当通过人体的电流接近30mA时就会有生命危险．据此可以推断，人体是 (填“导体”或“绝缘体”)，人体电阻约 Ω.
29.小明在记忆电路元件符号时发现这些符号“、”的两侧都有相似的两条线段，这些线段对应实际电路中的 ；下课铃声是通过各班级的有线扬声器同时开播，也是同时停播的，据此 (能/不能)判断它们的连接方式；但是当一个教室里的扬声器发生开路故障时，其他教室的扬声器仍能工作，说明它们的连接方式一定是 联。
30.我国学者王充在《论衡》中记有“顿牟掇芥”，意思是摩擦过的琥珀能吸引像草芥一类的轻小物体．用毛皮摩擦过的琥珀因为得到电子而带 电，两个带有同种电荷的琥珀靠近时会相互 ．
31.有A、B、C、三个带电小球，如果小球A带正电，小球C吸引小球B，小球B排斥小球A，那么小球B带_______电；小球C带______电．
32.用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面上自由转动，如图所示。用餐巾纸摩擦吸管使其带电。
(1)将某物体靠近带电吸管的一端，发现吸管被吸引过来，由此______ 判断该物体已经带电；(选填“能”或“不能”)
(2)将毛皮摩擦过的橡胶棒靠近带电吸管的一端，发现吸管被橡胶棒排斥，则吸管带____ (选填“正”或“负”)电；说明吸管和餐巾纸摩擦起电时______ (选填“吸管”或“餐巾纸”)失去了电子。
33.甲、乙两灯的电流随电压变化的关系图像如图所示.若将甲、乙两灯并联接入4V的电路中，则两灯在5min内消耗的总电能为____J;若将甲、乙两灯串联接入9V的电路中，则通电10s两灯消耗的总电能为____J．
34.用等长绝缘细线悬挂着的甲、乙两个完全相同的带电小球静止时，小球位置如图所示，请画出甲球所受力的示意图(力的作用点在球心)。
35.按题目要求作图．
(1)如图甲，在旗杆AB的左或右侧，用“”画出被海风吹拂飘扬的旗帜，并在虚线框中标出发生的时间；(“○”表示白天，“△”表示晚上)
(2)在图乙1、2圆圈内分别填入“灯泡”、“电流表”的符号，使两灯组成并联电路；
(3)如图丙，a为调光台灯的电位器，P为旋片，将电位器连接在b电路中，要求顺时针转动P灯变亮。
36.在图中两个圆圈中填入电压表或电流表的符号，开关闭合后，使两灯都能发光。
37.请在图中电路的“”内填上适当的电表符号，使开关S闭合后，两电阻均消耗电能。
38.请将电源、电流表、电压表三个元件的符号填入如图电路的虚线框内，并将电路补充完整。要求：开关S闭合后，电流方向如图所示，小灯泡L变亮时，电压表的示数变小。
39.利用我们身边的常见物品也可以完成一些物理小实验：
(1)如图甲将一根塑料绳一端扎紧，从另一端把绳尽可能撕成更多的细丝，用手向下捋几下后，观察到的现象是：塑料细丝越来越蓬松，原因是手与塑料细丝带上的是 (选填“同种”或“异种”)电荷；
(2)如图乙所示装置均为比较简易的验电器，它们都可以用来检验某物体是否带电，由图中现象可知，该装置是依据 的原理来检验物体是否带电的；
(3)如图丙所示，把一个带电的物体靠近用毛皮摩擦过的橡胶棒时，它们互相排斥，这个带电物体所带的是 (选填“正”或“负”)电荷，这是因为这个带电体在摩擦的过程中 (选填“得到”或“失去”)电子。
40.在“探究串联电路的电流特点”的实验中，小明设计了如图甲所示的电路，然后用一个电流表先后接在A、B、C三处测量电流。
(1)连接电路前，小明发现电流表指针如图乙所示，他的下一步操作应该是_____；
(2)连接好电路；小明先把电流表接在A处，闭合开关，他发现两灯的亮度不稳定，电流表的指针来回摆动，故障的原因可能是_____；
A.电流表被烧坏 B.电流表被短路
C.某灯泡被短路 D.某接线柱接触不良
(3)排除故障后，小明测得的实验数据如下表所示，同组的小虹认为表格中“1.5”是错的，出现这种情况的原因可能是_____；
(4)有部分同学认为“靠近电源正极附近的电流大，经过用电器后电流逐渐减小”，你认为以下哪一项操作能够验证该猜想是否正确_____。
A.更换电流表量程，再次测量A、B、C三处的电流
B.将电源两极对调，再次测量A、B、C三处的电流
C.改变电源电压大小，再次测量A、B、C三处的电流
D.更换不同规格的灯泡，再次测量A、B、C三处的电流
41.如图甲所示的串联电路中，闭合开关S时，小东发现灯泡L1比L2更亮，他猜想可能有以下原因：猜想一：经过L1的电流比L2大；猜想二：L1更加靠近电源正极。为验证猜想，他做了以下探究。
(1)为了验证猜想一，小东用电流表分别测量图甲A、B、C三处的电流。连接好电路闭合开关后，电流表指针偏转如图乙所示，原因是电流表 。纠正错误继续实验，测得A、B、C三处电流相等，说明猜想一错误；
(2)为了验证猜想二，小东接下来的操作应该是对调 ，并且操作时开关处于 状态，最后发现仍是L1比L2更亮，说明猜想二 ；
(3)小东在连接串联电路实验将要结束时，在原电路中添加了一根导线，探究并联电路的特点，如图丙所示，在检查电路时，发现电路连接有问题，如果合上开关，将出现 (具体说明两个灯泡的发光情况)；
(4)若在丙图中只改动一根导线，使并联电路正确，请在需要改动的导线上画“×” ，然后这根导线改动后的连接位置是 两点。
42.探究串联电路中电流的特点
(1)猜想：由于用电器耗电，电流流过用电器会减小；
(2)按图甲接好电路，闭合开关后发现灯不亮，为了找出原因，将电压表接在A、B两点间，闭合开关发现电压表有示数，说明有可能存在 故障；
(3)排除故障后，用电流表测出A点电流，如图乙所示，则IA= A，再测出B点电流，得到A、B两点电流相等。更换不同规格的灯泡，重复上述实验，都得到相同结论．由此判断猜想是 的；
(4)为进一步得出两个灯串联时电流的规律，小明按图丙连接电路，测量A、B、C三点的电流，得出IA=IB=IC；小华认为不需要再测量，在(3)结论的基础上，通过推理也可以得出相同结论，请写出小华的推理过程： 。
43.小伟设计了如图甲所示的实验电路图，复习“并联电路中电流的特点”。
(1)小伟按照电路图连接好图乙所示电路，闭合开关，电流表的指针位置如图丙所示，能得到通过第1支路的电流为__________A。
(2)在图乙的基础上，只需改变一根导线的连接，就能使电流表测出干路电流。请在答题卡相应位置的电路上找到要改接的那根导线，打个“×”，再画出改接的导线。__________
(3)小伟按照电路图只更换第1支路上的灯泡进行多次实验，测量通过第1支路的电流I1、通过第2支路的电流I2和干路电流I，记录在表格中。
从表格的实验数据可以看出，并联电路电流的规律是__________。
(4)某一支路的用电器改变时，会造成该支路的电流发生变化，请结合实验数据解释其他支路及干路电流变化情况的原因：__________。
(5)小伟在以上实验器材的基础上增加一个电压表和滑动变阻器，可以间接测量的物理量有__________。
答案和解析
1.【答案】C
【解析】【分析】根据对常见物理量及其单位的掌握作答。
【解答】解：电压的单位是伏特；电流的单位是安培；功率的单位是瓦特；电功的单位是焦耳；故C符合题意，ABD不符合题意。
故选：C。
【点评】此题考查我们对常见物理量及其单位对应关系的掌握情况，属于识记性知识的考查，难度不大。
2.【答案】D
3.【答案】C
【解析】家用电冰箱的电功率约为200W，正常工作电流I=PU=200220V≈1A，故A错误；
新干电池电压为1.5V，故B错误；
日光灯的功率约为40W，故C正确；
家用空调的功率约为1 kW，工作1ℎ消耗电能1kw⋅ℎ，故D错误。
故选：C。
4.【答案】C
【解析】解：A、摩擦起电的过程，本质是电子发生转移的过程，并不是产生了电荷。故A错误；
B、毛皮摩擦过的橡胶棒，此棒一定带负电，又说棒与小球排斥，说明棒与小球带同种电荷，即小球也带负电，故B错误；
C、电子是带有最小负电荷的粒子，所带电荷量为1.6×10−19，故C正确；
D、毛皮摩擦过的橡胶棒，此棒一定带负电，又说棒与小球吸引，说明棒与小球带异种电荷或不带电，若带异种电荷则带正电，故D错误。
故选：C。
(1)摩擦起电的实质是电子的转移；
(2)用毛皮摩擦过的橡胶棒带负电，用丝绸摩擦过的玻璃棒带正电；电荷间的相互作用规律是：同种电荷互相排斥，异种电荷互相吸引；
(3)电子是带有最小负电荷的粒子，所带电荷量为1.6×10−19C；
(4)用毛皮摩擦过的橡胶棒带负电，用丝绸摩擦过的玻璃棒带正电；电荷间的相互作用规律是：同种电荷互相排斥，异种电荷互相吸引；带电体具有吸引轻小物体的性质。
此题考查了两种电荷、带电体的性质、摩擦起电的原因，难度较小。
5.【答案】B
【解析】A.若两个带正电荷，即若两两靠近时，会出现排斥的情况，故A不符合题意；
B.若两个带异种电荷，即一个带正电荷、另一个带负电荷，故据电荷间的作用规律和带电体能吸引轻小物体的性质可知，两两相互靠近时，一定是相互吸引的，故B符合题意；
C.一个带电，两个不带电，不带电的两个不会吸引，故C不符合题意；
D.若两个带负电荷，即若两两靠近时，也会出现排斥的情况，故D不符合题意。
故选B。
6.【答案】B
【解析】【详解】毛皮摩擦过的橡胶棒带负电，A球靠近毛皮摩擦过的橡胶棒时被排斥，说明A球带负电。同种电荷相互排斥，A、C相互排斥，说明A、C一定带同种电荷，A带负电，则C一定也带负电；A、B相互吸引，因为异种电荷相互吸引且带电体具有吸引轻小物体的性质，所以B带正电或B不带电，故B正确，ACD错误。
故选B。
7.【答案】D
【解析】【详解】A.使用前，观察量程、分度值，将电流表、电压表调零，A正确，A不符合题意；
B.不确定量程，使用大量程“试触”，B正确，B不符合题意；
C.接入电路时，都应使电流从正接线柱流入，从负接线柱流出，指针才并不会反偏，故C正确，C不符合题意；
D.电流表不能将两接线柱直接接到电源的两极上，电压表可以将两接线柱直接接到电源的两极上，D错误，D符合题意。
故选D。
8.【答案】D
【解析】【分析】
本题考查电路的组成。
电路由电源、导线、开关、用电器组成；用电器消耗电能，电源提供电能。
【解答】
在白天，光伏板利用太阳能给锂电池充电时，锂电池消耗电能，电池相当于电路中的用电器，故D正确，ABC错误。
9.【答案】B
【解析】【分析】
本题考查了摩擦起电的实质以及带电物体具有吸引轻小物体的性质。
摩擦起电的实质是电荷的转移，相互摩擦的两个物体，其中必定有一个物体失去电子，另一个物体得到电子，因此两物体必定带上等量的异种电荷。
【解答】
手持羽毛轻轻扫过纸垫，羽毛和纸垫发生摩擦，摩擦使得羽毛和纸垫带异种电荷；
羽毛能够吸住金箔的原因是羽毛因摩擦带电，带电物体具有吸引轻小物体的性质，故B正确，ACD错误。
10.【答案】B
【解析】解：A、汽车和空气摩擦有静电产生，汽车带正电荷还是负电荷不能确定，不能确定指示灯内电流方向，故A错误；
B、指示灯发光说明电流在做功，表示有电流通过指示灯，故B正确；
C、指示灯发光说明是电能转化为光能，故C错误；
D、指示灯消耗电能，指示灯相当于电路中的用电器，故D错误。
故选：B。
11.【答案】D
【解析】AD.颗粒物进入电离区带上电荷，即颗粒物是带电的，然后在集尘器上被带电金属网捕获。根据电荷间相互作用的规律，金属网吸引颗粒物原理是异种电荷相互吸引，故空气净化器主要是利用了异种电荷相互吸引，故A错误，D正确；
B.空气净化器和家里的其他用电器可以独立工作，相互不影响，故其连接方式为并联，故B错误；
C.颗粒物带上电荷是电荷的转移，电荷的总量不变的，故C错误。
故选D。
12.【答案】C
【解析】被丝绸摩擦过的玻璃棒带正电，用带正电的玻璃棒接触验电器的金属球，金属球和验电器的两片金属箔都带正电，由于同种电荷互相排斥，验电器的两片金属箔张开，故C正确，A、B错误；一般情况下验电器不能够检验出带电体所带电荷的电性，如果已知验电器所带电荷的电性，用该验电器去检验另一个带电体，可以根据两片金属箔张开角度的变化判断另一个带电体所带的电性(如果是同种电荷，金属箔张开角度变大，如果是异种电荷，金属箔张开角度变小)，故D错误．
13.【答案】B
【解析】A图缺少开关，为不完整电路，故A错误；B图包括电源、开关、导线和用电器四部分，为完整的电路，故B正确；C图闭合开关，会形成短路，故C错误；D图用电器没有接入电路，故D错误。
14.【答案】A
【解析】解：经分析可知，灯泡与电动机并联，且照明灯与开关S1串联，电动机与门控开关S2串联，故A正确、BCD错误。
故选：A。
压缩机和照明灯既能单独工作又能同时工作，说明电动机和照明灯并联，电动机由温控开关S2控制说明电动机与开关S2串联，冷藏室中的照明灯是由门控开关S1控制说明照明灯与门控开关S1串联。
本题考查了并联电路的特点和开关的作用，明确串并联电路的特点是关键。
15.【答案】D
【解析】AB.由图可知，a图线通过电阻的电流和两端的电压成正比，是定值电阻的图像，由图线a可知，当U=4V时，I=0.4A，定值电阻R1的阻值R1=UI=4V0.4A=10Ω，故AB错误；
C.将R1和R2并联在电压为5V的电源两端，因并联电路中各支路两端的电压相等，且支路电压等于电源电压，所以它们两端的电压均为5v，由图像可知，对应的电流I1=0.5A，I2=0.3A，由P=UI得，通过R1与R2的电功率之比是P1P2=UI1UI2=I1I2=，故C错误；
D.若将R1和R2串联后接在8V的电源两端，由于串联电路各处电流相等，由图可知，此时当通过电路的电流为0.3A时，灯泡两端的电压为5V，定值电阻两端的电压为3V，所以，R1与R2的电压之比为3:5，故D正确。
16.【答案】A
【解析】由题图知，两小灯泡并联，电流表A测干路电流，电流表A1测通过小灯泡L1的电流，则通过小灯泡L1的电流是0.3A，因为并联电路中干路电流等于各支路电流之和，所以通过小灯泡L2的电流为0.5A−0.3A=0.2A．
17.【答案】B
【解析】A.电池能够在电路两端建立起电势差，也就是电压，为电路中电荷的定向移动提供动力，这和抽水机通过做功使水路两端保持一定水压，推动水流动类似，故A不符合题意；
B.灯泡是利用电流通过时发热发光来工作的，它是消耗电能的元件，其作用是将电能转化为光能等其他形式的能，而不是使电路形成电流；电流是由电源提供的电压使自由电子定向移动形成的。水轮机是利用水流的能量来做功的装置，把水能转化为其他形式的能，故B符合题意；
C.开关能够接通或断开电路，从而控制电流的通断；水路中的阀门可以打开或关闭，控制水的流动与否，二者功能相似，故C不符合题意；
D.水压是水流动的原因，有了水压，水才会在管道中流动；电压是使自由电子定向移动形成电流的原因，有了电压，自由电子才会在电路中定向移动，故D不符合题意。
故选B。
18.【答案】C
【解析】【详解】A.由题意知，电压表指针右偏，说明电流从电压表正接线柱流入，从负接线柱流出，金属B是电源的正极，故A不符合题意；
B.自制“伏打电堆”并连接了如图所示电路，闭合开关S，小灯泡发光，“伏打电堆”是将化学能转化为电能的装置，故B不符合题意；
C.闭合开关，若小灯泡断路，电压表仍可以接在电源的两极上，所以有示数，故C符合题意；
D.A、B两金属间的电压是始终存在的，与电路是否接通无关，故D不符合题意。
故选C。
19.【答案】A
【解析】【分析】
此题是结合电路图考查电路中用电器的连接情况，结合开关的组合分析电路中电流的流向，从而判断电路状态。
电路的三种状态分别是：通路、断路、短路；当用电器的两端被导线相连时，用电器将发生短路现象；断路是电流不再通过该用电器，用电器不工作。
【解答】
开关S1和S2都闭合时，电路发生局部短路，即电铃短路，电流不再通过电铃；故灯泡亮，但电铃不响；
故BCD不符合题意、A符合题意。
20.【答案】B
【解析】【分析】
知道电压表与电流表在电路中的连接方式，分析清楚电路结构即可正确解题。
要确定圆圈中的电表符号，首先要弄清电压表和电流表的正确使用方法：
电流表要串联在电路中使用，而电压表要与被测用电器并联；
根据图中各圆圈的位置以及和用电器的连接方式，结合电表的使用方法进行分析。
【解答】
A、如果甲是电压表，乙、丙是电流表，电流表相当于导线，则丙将灯泡L2短路，错误；
B、甲、丙是电流表，乙是电压表，两灯泡并联都发光，电压表测量电源电压，正确；
C、如果丙是电压表，甲、乙是电流表，则电路短路，错误；
D、如果甲、乙、丙都是电流表，电路被短路，错误。
21.【答案】D
【解析】【分析】
根据开关的断开和闭合情况判定电路的连接方式；根据串联电路的电压的关系分析各个灯泡两端的电压；电路的故障有两种：断路和短路。
本题考查了电路的三种状态、电压的测量以及串联电路的电压规律，明确电路的连接方式是解题的关键。
【解答】
解：A.根据实物图可知，当开关S1闭合、S2断开，电流的路径只有一条，灯泡L1短路，L2与L3串联，电压表V1测量L3两端电压，电压表V2测量L2两端电压，则两电压表示数相等为3V，故A正确，不符合题意；
B.根据实物图可知，当开关S1断开、S2闭合，灯泡L2短路，L1与L3串联，电压表V1测电源电压，则V1示数为6V，故B正确，不符合题意；
C.根据实物图可知，当开关S1、S2断开，三个小灯泡串联，电压表V1测L1与L3两端总电压为4V；电压表V2测L1与L2两端总电压为4V，故C正确，不符合题意；
D.根据实物图可知，当开关S1闭合、S2断开，电流的路径只有一条，灯泡L1短路，L2与L3串联，电压表V1测量L3两端电压，电压表V2测量L2两端电压，一段时间后如果L3短路，则电压表V1的示数将变为0，故D错误，符合题意。
故选：D。
22.【答案】B
【解析】解：A、闭合开关，两灯泡并联接入电路，故A错误；
B、灯泡L1和L2分别标有“3.8V，0.2A”和“3.8V，0.3A”字样，根据R=UI可知R1>R2，并联电路各支路两端电压相等，根据欧姆定律可得灯L1中的电流比L2中的电流小，故B正确；
C、R1>R2，灯L1的电阻丝比灯L2的电阻丝细，故C错误；
D、电源电压为3V，小于灯泡的额定电压，根据欧姆定律可知通过两灯泡的电流均小于灯泡的额定电流，
电流表A2测干路电流，并联电路干路电流等于各支路电流之和，所以干路电流小于0.2A+0.3A=0.5A，故D错误。
故选：B。
A、闭合开关，两灯泡并联接入电路；
B、灯泡L1和L2分别标有“3.8V，0.2A”和“3.8V，0.3A”字样，根据R=UI可知R1>R2，根据并联电路电压特点结合欧姆定律比较灯L1中的电流与L2中的电流的大小；
C、灯泡电阻越大，灯丝越细；
D、电源电压为3V，小于灯泡的额定电压，根据欧姆定律可知通过两灯泡的电流均小于灯泡的额定电流，电流表A2测干路电流，根据并联电路电流规律可知干路电流大小。
本题考查并联电路特点和欧姆定律的灵活运用，属于基础题。
23.【答案】C
【解析】解：由图可知，当开关都闭合时，L1、L2和 L3组成并联电路，三灯泡都发光，故ABD错误；
当开关都闭合时，电流从正极出发分三支，一支经开关S2、灯泡L2、开关S1回负极，故L ​2中电流方向从右到左，故C正确．
故选C．
各电路元件首尾顺次连接的连接方式是串联；各电路元件首首相连、尾尾相连的连接方式是并联．
本题考查了判断电路元件的连接方式，知道串并联电路的连接方式、分析清楚电路结构即可正确解题．
24.【答案】B
【解析】【详解】由题意知，指示灯与S并联，但电路不会出现短路，即电路中必须串联一个保护电阻；结合选项可知B符合题意，A闭合开关，指示灯亮，C不管开关是否闭合，指示灯都亮，D指示灯与R串联了，故ACD都不符合题意．B符合题意．
25.【答案】CD
【解析】【详解】A.正负电荷定向移动都可以形成电流，故A错误；
B.电路两端有电压，电路中才有可能有电流，若电路中存在断路，电路中没有电流，故B错误；
C.导体容易导电是由于导体内有大量的可以移动的自由电荷，故C正确；
D.金属导体中主要是自由电子在移动，而电流方向与自由电子定向移动的方向相反，故D正确。
故选CD。
26.【答案】电荷的转移 磁场
【解析】解：(1)摩擦起电的实质是电荷的转移；
(2)我国很早就发现了磁石的指向性，并制成了指向仪器——司南，因为地球周围存在磁场，小磁针在地表附近静止时，其N极指向北，S极指向南。
故答案为：电荷的转移；磁场。
(1)摩擦起电的实质；
(2)地球的磁场及指南针。
本题考查了摩擦起电现象和地球的磁场。
27.【答案】电子
原子
正
一定带正电

【解析】【分析】汤姆生发现的是电子，从而揭示了原子是可以再分的；与丝绸摩擦过的玻璃棒带的电荷是正电荷，利用电荷间作用规律可以确定小球的带电情况．
【详解】英国物理学家汤姆生发现阴极射线是由速度很高的带负电的粒子组成的，这种粒子就是电子，它的发现表明了原子是可分的；与丝绸摩擦过的玻璃棒带的电荷是正电荷，用它去靠近用细线悬挂着的轻质小球时，由于小球被排斥，根据同种电荷相互排斥知道，小球与玻璃棒带的是同种电荷，即玻璃棒带正电，小球也带正电．
28.【答案】导体
1200

【解析】【详解】人体加在一定电压下有电流通过，说明人是导体；人体电阻约R=U/I =36V/0.03A =1200Ω．
29.【答案】 导线
不能
并

【解析】【知识点】电路的组成部分及其作用、辨析电路的串并联
【详解】[1]用统一规定的符号画出的电路叫做电路图，包括电源、开关、导线、用电器等，符号两边相似的两条线段对应实物图中的导线。
[2]下课铃声同时开播，同时停播，不能判断它们的连接方式，可能是串联，也可能是开关在干路上的并联。
[3]当一个教室里的扬声器发生开路故障时，其他教室的扬声器仍能工作，说明它们在工作时是互不影响的，所以是并联。
30.【答案】负
排斥

31.【答案】 正 负
【解析】因为A. B. C三个小球都带电，A带正电，B排斥A，则A与B带同种电荷，即B带正电；C吸引B，则C与B带异种电荷，即C带负电；由于A、C带同种电荷，所以A排斥C．
32.【答案】不能 负 餐巾纸
【解析】【详解】(1)[1]不能，因为带电体能够吸引轻小物体。
(2)[2][3]将毛皮摩擦过的橡胶棒带负电，而吸管带负电，则说明橡胶棒与吸管相互排斥；经餐巾纸摩擦后的吸管带负电，说明餐巾纸失去电子，吸管得到电子。
33.【答案】960；36。
【解析】【分析】
本题考查串并联电路的特点和电功的计算。
(1)并联电路各支路两端的电压相等，并联电路的干路电流等于各支路电流之和，根据电压确定电路，利用W=UIt计算消耗的电能；
(2)根据串联电路的电压和电流特点读出两灯泡串联在9V的电路中电路中的电流，根据W=UIt求出通电10s，两灯消耗的总电能。
【解答】
(1)若将甲、乙两灯并联接入4V的电路中，甲灯泡的电压U=4V，由图象可知电流I甲=0.5A；
乙灯泡的电压U=4V，由图象可知电流I乙=0.3A；
并联电路的干路电流等于各支路电流之和，则I=I甲+I乙=0.5A+0.3A=0.8A，
则两灯在5min内消耗的总电能为W=UIt=4V×0.8A×5×60s=960J
(2)当甲、乙两灯串联接入9V的电路中，则 U′=U甲+U乙=9V，串联电路电流处处相等，由图象可知，当电流为0.4A时符合，此时甲的电压为3V，乙的电压为6V； 通电10s两灯消耗的总电能： W′=U′I′t′=9V×0.4A×10s=36J。
34.【答案】
【解析】【分析】
(1)根据图示情景，对甲小球进行受力分析，然后按照力的示意图的画法画出各个力；
(2)画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符号标尖边。按照这个作图步骤，很容易能够画出指定力的示意图。
此题考查力的示意图的画法，关键是对乙小球进行正确的受力分析，难度不大。
【解答】
解：分析可知，甲小球受到竖直向下的重力、沿悬线向上的拉力；同时根据电荷间相互作用的规律可知，甲小球受到水平向左的斥力；过甲小球重心，分别沿各力的方向画一条有向线段，并分别用G、F拉和F斥表示，如图所示：
35.【答案】
【解析】(1)因为水的比热容较大，白天水与沙石吸收相同的热量时，水升高温度较少，砂石升高的温度较多，陆地上的温度高于海水的温度，陆地上方空气膨胀上升，海洋上的空气流过来补充，会形成海陆风。晚上的情况刚好相反，则被海风吹拂飘扬的旗帜如图所示：
(2)由图可知，若1为电流表，闭合开关会对电源短路，则1为灯泡；2与右边的灯泡串联，则2为电流表，此时两灯并联，电压表测电源电压。如图所示：
(3)旋钮顺时针旋转时，灯泡变亮，原因是电流变大。电源电压不变时，电阻变小。一定连入了接线柱A，如果把A、C连在电路中，电位器相当于定值电阻，不符合题意，所以把A、B连入电路，如图所示：
36.【答案】
【解析】【详解】根据电路图可知，左侧的电表与灯泡并联，为电压表，右侧的电表与灯泡L2串联，为电流表，如图所示：
37.【答案】
【解析】【详解】若右边圆圈内填入电流表，则左下方圆圈内只能填电压表，防止电源被短路，但此时导线将R2和电流表短路，所以右边圆圈内填入电压表，左下方圆圈内只能填电流表，R1和R2并联接入电路，如图所示：
38.【答案】
【解析】【详解】要使滑动变阻器改变灯泡的亮度，电源、灯泡和电流表串联，说明通过灯泡的电流变大，而题中要求电压表示数变小；所以，且上端为负极；电压表和滑动变阻器并联；电流表和滑动变阻器串联；如图所示：
39.【答案】异种
同种电荷相互排斥
负
得到

【解析】(1)用干燥的手捋塑料细丝时，塑料细丝因带上同种电荷而越来越蓬松。摩擦起电的实质是电荷的转移，手与塑料细丝摩擦时，一个物体失去电子带正电，另一物体得到电子带负电，两个相互摩擦的物体带上等量的异种电荷，则手和塑料细丝带上的是等量的异种电荷。
(2)装置是简易验电器，当带电体接触金属棒时，下面的金属箔片张开，其原理是同种电荷相互排斥。
(3)电荷间的相互作用规律是：同种电荷相互排斥，异种电荷相互吸引；与毛皮摩擦过的橡胶棒所带的电荷称为负电荷，带电物体与橡胶棒排斥，所以带电物体带负电；当两种束缚电子的能力不同的物质相互摩擦时，束缚电子能力强的得到电子，因有多余的电子而带负电。
40.【答案】将电流表将指针调零 D 电流表选用的是0∼0.6A的量程，却按0∼3A量程读数的 B
【解析】(1)[1]连接电路前，小明发现电流表指针如图乙所示，指针没有指在零刻度线处，所以需要将电流表的指针调零。
(2)[2]指针来回摆动说明电路中时而有电流，时而无电流，即电路某处接触不良，时而电路接通，时而电路断路；电流表烧坏或电流表被短路时电流表均无示数，不会出现指针来回摆动的现象；若某灯泡被短路只会出现短路的灯不亮，不会造成指针来回摆动的现象。
故选D。
(3)[3]根据串联电路的电流规律可知，A、B、C三处电流是相同的，C处读出电流是A、B处的5倍，恰好符合电流表指针指在某处时使用大量程读数是小量程读数的5倍的规律。所以可能是选用的是电流表的小量程，读数时却按大量程来读数的。
(4)[4]要验证是否“靠近电源正极附近的电流大，经过用电器后电流逐渐减小”。需要控制其他条件一定，使影响电流大小的因素如电压、电阻等均不变，只将电源正负极对换，使电流流向顺序为C、B、A，若还是一样大，则可证明猜想是错误的。
故选B。
41.【答案】正负接线柱接反了
两个小灯泡在电路中的位置
断开
错误
小灯泡L1亮，小灯泡L2不亮
A、C

【解析】(1)闭合开关后，电流表指针偏转如图乙所示，即指针反向偏转，原因是电流表的正负接线柱接反了。
(2)[1]为了验证猜想二，即谁靠近电源正极谁就更亮，小东应对调两个小灯泡在电路中的位置。
[2]为保护电路，操作时开关应该处于断开状态。
[3]最后发现仍是L1比L2更亮，说明灯的亮度与灯是否靠近电源正极无关，则猜想二错误。
(3)由丙图可知，小灯泡L2两端直接用导线连接起来，小灯泡L2被短路，故闭合开关后电流由电源的正极流出，经开关到小灯泡L1，最后回到电源的负极，因此小灯泡L1亮，小灯泡L2不亮。
(4)[1][2]由图丙可知，要使两灯并联，电流从电源正极流出经开关后，应分别流入灯泡L1、L2，最后回到电源的负极，而图丙中灯泡L2被短路，此时可将导线b重新连接，如图所示：
并将导线b连接A、C两点。
42.【答案】L1断路
0.3
错误
因为 IA=IB ， IB=IC ，所以 IA=IB=IC

【解析】【详解】(2)[1]电压表有示数说明电压表与电源是连通的，灯不亮说明电路断路，即电压表并联的部分断路，即L1断路。
(3)[2]电流表量程为0～0.6A，分度值为0.02A，示数为0.3A，即IA=0.3A。
[3]串联电路中电流处处相等，故猜想：由于用电器耗电，电流流过用电器会减小是错误的。
(4)[4]串联电路中电流处处相等，由(3)结论可知，IA=IB，又因为串联电路中电流处处相等，所以IB=IC，所以
IA=IB=IC
43.【答案】0.28 干路电流等于各支路电流之和 见解析 电阻、电功率
【解析】(1)[1]乙中的电流表选择量程为0∼0.6A，故丙中电流表读数为0.3A。
(2)[2]由图乙可知，此时电流表测量L1两端电压，若使电流表测出干路电流，则可将L2右端的接线改接到电流表“0.6”接线柱上，如下图所示：
(3)[3]由表格数据可知，干路电流等于各支路电流之和。
(4)[4]因为并联电路各支路互不影响，如果一条支路的用电器改变，另一条支路的电流不会变化；而并联电路中干路电流等于各支路电流之和，所以干路电流会变化。
(5)[5]增加一个电压表即可以测量灯泡两端的电压，滑动变阻器可以保护电路。根据 I=UR 可知，可以用伏安法测量灯泡的阻值；根据 P=UI 可知，可以测量灯泡的电功率。
电流表的位置
A
B
C
电流I/A
0.3
0.3
1.5
实验序号
I1/A
I2/A
I/A
1
0.28
0.20
0.48
2
0.32
0.20
0.52
3
0.38
0.20
0.58
