2022年中考物理知识点二轮复习专题练习——电流和电路

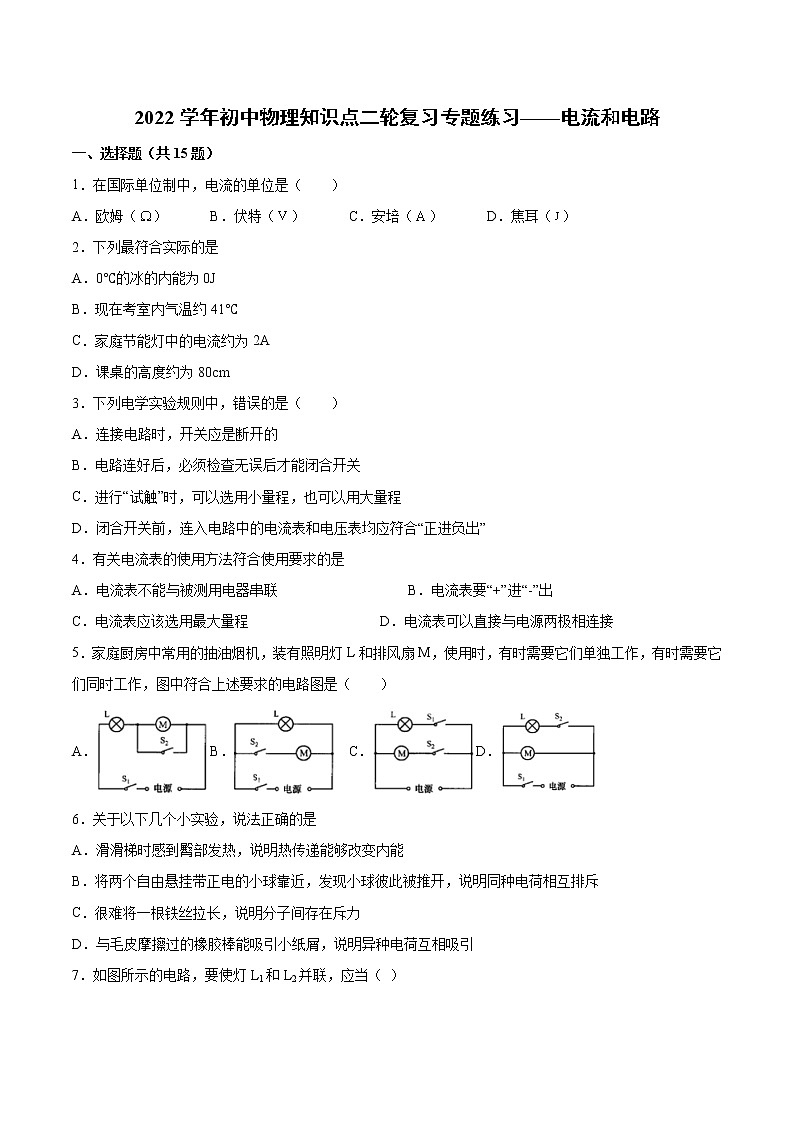

2022学年初中物理知识点二轮复习专题练习——电流和电路

一、选择题（共15题）

1．在国际单位制中，电流的单位是（    ）

A．欧姆（） B．伏特（） C．安培（） D．焦耳（）

2．下列最符合实际的是

A．0℃的冰的内能为0J

B．现在考室内气温约41℃

C．家庭节能灯中的电流约为2A

D．课桌的高度约为80cm

3．下列电学实验规则中，错误的是（　　）

A．连接电路时，开关应是断开的

B．电路连好后，必须检查无误后才能闭合开关

C．进行“试触”时，可以选用小量程，也可以用大量程

D．闭合开关前，连入电路中的电流表和电压表均应符合“正进负出”

4．有关电流表的使用方法符合使用要求的是

A．电流表不能与被测用电器串联                              B．电流表要“+”进“-”出

C．电流表应该选用最大量程                                     D．电流表可以直接与电源两极相连接

5．家庭厨房中常用的抽油烟机，装有照明灯L和排风扇M，使用时，有时需要它们单独工作，有时需要它们同时工作，图中符合上述要求的电路图是（　　）

A． B． C．D．

6．关于以下几个小实验，说法正确的是

A．滑滑梯时感到臀部发热，说明热传递能够改变内能

B．将两个自由悬挂带正电的小球靠近，发现小球彼此被推开，说明同种电荷相互排斥

C．很难将一根铁丝拉长，说明分子间存在斥力

D．与毛皮摩擦过的橡胶棒能吸引小纸屑，说明异种电荷互相吸引

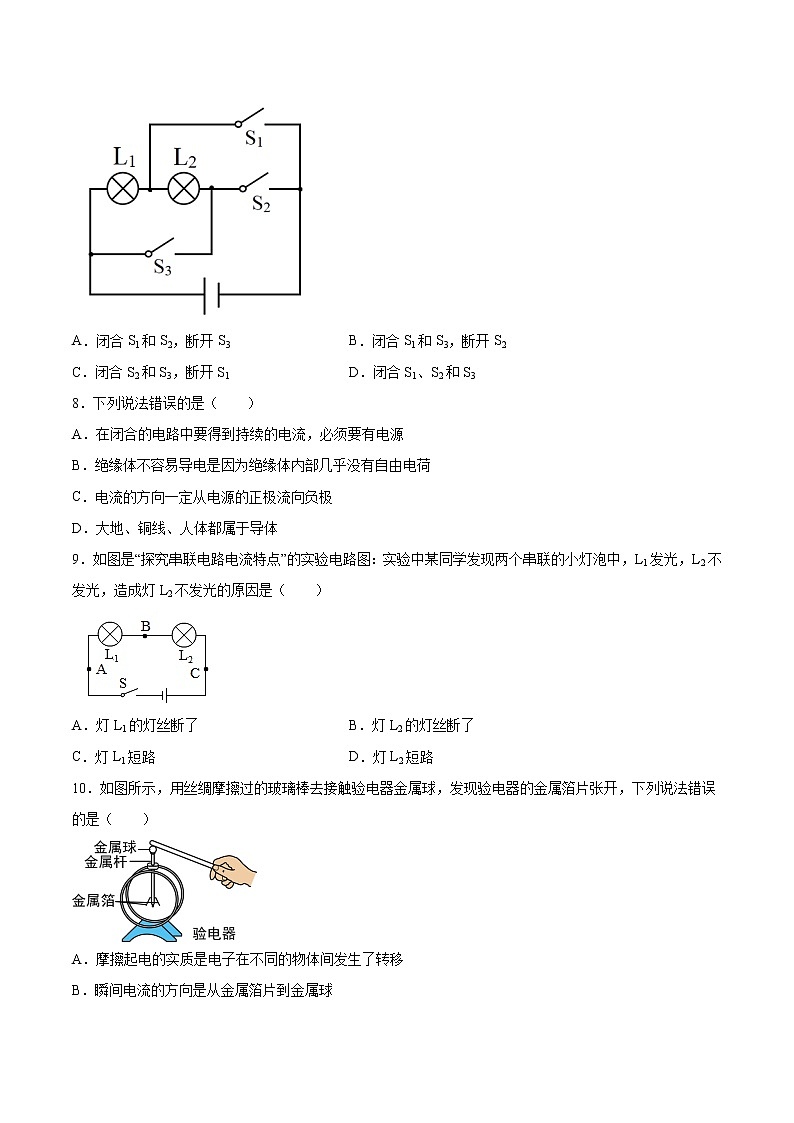

7．如图所示的电路，要使灯L1和L2并联，应当（ ）

A．闭合S1和S2，断开S3 B．闭合S1和S3，断开S2

C．闭合S2和S3，断开S1 D．闭合S1、S2和S3

8．下列说法错误的是（　　）

A．在闭合的电路中要得到持续的电流，必须要有电源

B．绝缘体不容易导电是因为绝缘体内部几乎没有自由电荷

C．电流的方向一定从电源的正极流向负极

D．大地、铜线、人体都属于导体

9．如图是“探究串联电路电流特点”的实验电路图：实验中某同学发现两个串联的小灯泡中，L1发光，L2不发光，造成灯L2不发光的原因是（　　）

A．灯L1的灯丝断了 B．灯L2的灯丝断了

C．灯L1短路 D．灯L2短路

10．如图所示，用丝绸摩擦过的玻璃棒去接触验电器金属球，发现验电器的金属箔片张开，下列说法错误的是（　　）

A．摩擦起电的实质是电子在不同的物体间发生了转移

B．瞬间电流的方向是从金属箔片到金属球

C．金属箔片张开是由于同种电荷相互排斥

D．丝绸与玻璃棒摩擦过程中丝绸得到电子

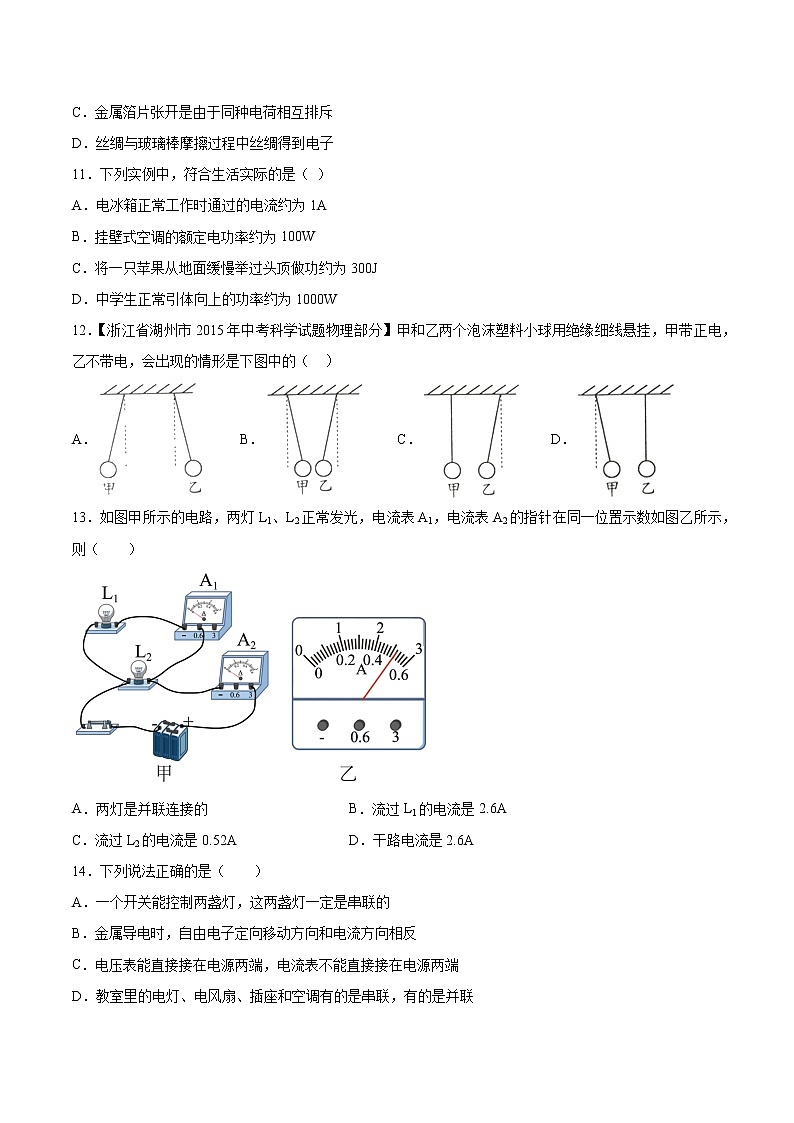

11．下列实例中，符合生活实际的是（ ）

A．电冰箱正常工作时通过的电流约为1A

B．挂壁式空调的额定电功率约为100W

C．将一只苹果从地面缓慢举过头顶做功约为300J

D．中学生正常引体向上的功率约为1000W

12．【浙江省湖州市2015年中考科学试题物理部分】甲和乙两个泡沫塑料小球用绝缘细线悬挂，甲带正电，乙不带电，会出现的情形是下图中的（   ）

A．    B．    C．    D．

13．如图甲所示的电路，两灯L1、L2正常发光，电流表A1，电流表A2的指针在同一位置示数如图乙所示，则（　　）

A．两灯是并联连接的 B．流过L1的电流是2.6A

C．流过L2的电流是0.52A D．干路电流是2.6A

14．下列说法正确的是（　　）

A．一个开关能控制两盏灯，这两盏灯一定是串联的

B．金属导电时，自由电子定向移动方向和电流方向相反

C．电压表能直接接在电源两端，电流表不能直接接在电源两端

D．教室里的电灯、电风扇、插座和空调有的是串联，有的是并联

15．如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来（如图乙所示），下列说法正确的是（　　）

A．金属棒中正电荷移动方向由B到A

B．金属棒中负电荷移动方向由B到A

C．验电器的原理是同种电荷相互排斥

D．金属棒瞬间电流方向由B到A

二、非选择题

16．原子核式结构模型是由______（选填”卢瑟福”或”汤姆孙”）根据α粒子散射实验提出的。“一碗擂茶”的故事在三明大地广为流传，当端上一碗热腾腾的擂茶时，香味迅速飘满了房间，这是由于分子在_________。

17．根据图中所示的实验图，在下面的空格处填入相应的内容。

（1）图甲：验电器的原理是______。

（2）图乙：如图是一位老人与手推车的对话，写出对话中所含的物理知识：______。

（3）图丙：说明通电螺线管的磁性强弱与______有关。

（4）图丁：刚停止沸腾的水，浇上冷水后又沸腾了，说明______。

18．丝绸摩擦过的玻璃棒与验电器A接触，A带_____电，B不带电。用带有绝缘柄的金属棒把A和B连接起来，金属棒中的电流方向_____（A到B/B到A）。

19．笔记本电脑已进入寻常百姓家庭，出差旅游时常随身携带。出于安全考虑，民航局规定，乘客可随身携带0.16 kW•h以下的可充电设备。目前，部分航空公司已允许乘客在非起降时间段、有条件地使用笔记本电脑等便携电子设备。

（1）若某旅客携带的笔记本电脑电池容量3000 mAh，输出电压15 V，充满电后，若工作时的平均电流为1.5 A，可连续工作_____h；

（2）按照公司要求该旅客_____（填“能”或“否”）将此笔记本电脑带上民航飞机；

（3）使用发现，电脑工作时会发热，当升温到一定值时，温控开关S1自动闭合，风扇启动，加快散热从而保护电脑。如果断开电源总开关S2，风扇M和其他工作系统同时停止工作。根据上述特点，下列可能符合散热控温特点的原理图是如图所示中的_____。

A．B．C．D．

20．如图所示:

(1)在甲图中，闭合开关后测得a点电流是0.2A，则通过灯泡L1 、L2的电流各是多大？

(2)乙图中的电阻R1、R2 相当于两个小灯泡，闭合开关后得到电流表A1 的示数是1A，电流表A2 的示数是0.4A，则通过电阻R1 、R2的电流各是多大？

21．在如图所示电路中，电源电压保持不变，当开关S1和S2都闭合时，电压表的示数是5V；当开关S1闭合，S2断开时，电压表的读数是3V，求：

（1）当开关S1和S2都闭合时，灯L1两端的电压是多少？

（2）电源电压是多少？

（3）当开关S1闭合，S2断开时，灯L1两端的电压是多少？

22．如（a）图所示的电路中，电源电压恒定，R1=3Ω，开关S闭合后，两电流表的指针均指在如图（b）。

（1）经过R1的电流；

（2）电源电压；

（3）电阻R2的阻值。

23．如图所示，闭合开关S后，电流表A的示数为1.5A，电流表A1的示数为0.8A，电流表A2的示数为1.2A，求：

（1）通过L1、L2、L3的电流分别是多大？

（2）已知电源电压为12V，若将电流表A1和A2分别换成电压表V1和V2后，电压表V1的示数为8V，V2的示数为7V，则L1、L2、L3两端的电压分别是多大？

参考答案

1．C

【详解】

A．欧姆是电阻的基本单位，故A不符合题意；

B．伏特是电压的基本单位，故B不符合题意；

C．安培是电流的基本单位，故C符合题意；

D．焦耳是电功、电热的基本单位，故D不符合题意。

故选C。

2．D

【详解】

A．一切物体都有内能，即内能不为0；故A不符合题意；

B．室内气温约20℃左右；故B不符合题意；

C．普通家用节能灯，正常工作时，电压为220V，功率约为10W，由公式P=UI得通过节能灯的电流：

I==≈0.05A，

故C不符合题意。

D．中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，约为80cm；故D符合题意。

3．C

【详解】

A和B. 从保护用电器和安全用电的原则可知，在连接电路时，开关应断开，并检查电路无误后再把开关闭合，不符合题意；C. 在进行“试触”时，应先选择大量程，再根据指针的偏转幅度选择合适的量程，符合题意；D. 电流表和电压表在使用时，正负接线柱要接正确，应该从正接线柱进从负接线柱出，不符合题意．故选C.

4．B

【详解】

A、电流表在使用时，要与被测用电器串联，故A错；

B、电流表要“+”进“-”出，B正确；

C、电流表在使用时，在不知电流大小的情况下，利用试触法选择合适的量程，故C错；

D、绝对不允许不经过用电器而把电流表连到电源的两极上，故D错．

故选B．

5．C

【详解】

由题意知，它们能独立工作，故排气扇与灯泡关联，两开关应各控制一个支路，灯泡与排气扇互不影响，既能独立工作，又能同时工作，故C符合题意。

故选C。

6．B

【详解】

A．滑滑梯时感到臀部发热，是克服摩擦做功，使物体的内能改变，不是通过热传递，故A错误；

B．将两个带正电的小球靠近，发现它们相互排斥，说明同种电荷相互排斥，故B项正确；

C．很难将一根铁丝拉长，说明分子间存在引力，故C项错误；

D．与毛皮摩擦过的橡胶棒能吸引小纸屑，这是因为带电体可以吸引轻小物体，故D项错误．

7．B

【详解】

试题分析：电路元件的连接有串联和并联两种方式：由于串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响；而并联电路中有多条支路，所以各元件独立工作、互不影响．

解：要使灯L1和L2并联，则电路必须有两条电流路径分别经过这两个灯，要让电流只经过L1必须闭合S1，要让电流只经过L2必须闭合S3和S1，因此两灯并联需要闭合的是S1和S3，断开S2．

故选B．

8．C

【详解】

A．形成持续电流的条件一是电路闭合，二是要有电源，故A正确，不符合题意；

B．导体容易导电是因为内部有大量的自由电荷，绝缘体不容易导电是因为绝缘体内部几乎没有自由电荷，故B正确，不符合题意；

C．在电源的外部电流由电源正极经用电器流向电源负极；在电源的内部电流从电源的负极流向电源的正极，故C错误，符合题意；

D．大地、铜线、人体都容易导电，属于导体，故D正确，不符合题意。

故选C。

9．D

【详解】

电路为串联电路，L1发光，说明电路中有电流通过，则故障类型只能短路；L2不发光，说明灯泡L2没有电流通过，被短路了。故ABC不符合题意，D符合题意。

故选D。

10．B

【详解】

A．摩擦起电的实质不是创造了电荷，只是电子从一个物体转移到了另一个物体上，故A正确，不符合题意；

B．丝绸摩擦过的玻璃棒带正电荷，当用玻璃棒接触验电器金属球时，自由电子从金属箔转移到了玻璃棒上，所以电流是从金属球到金属箔，故B错误，符合题意；

C．验电器的原理是同种电荷相互排斥，故C正确，不符合题意；

D．丝绸与玻璃棒摩擦过程中，因为丝绸束缚电子能力比玻璃棒强，所以丝绸会得到电子带负电，故D正确，不符合题意。

故选B。

11．A

【详解】

A．电冰箱正常工作的电压为220V，正常工作的功率约为220W，由得，电冰箱正常工作时通过的电流约为1A，故A符合题意；

B．挂壁式空调的额定电功率约为1000W以上，故B不符合题意；

C．将一只苹果的重力约为1.25N，从地面缓慢举过头顶升高的距离约1.7m，做功约为

故C不符合题意；

D．中学生正常引体向上的功率约为100W，故D不符合题意。

故选A。

12．B

【解析】同种电荷相互排斥，异种电荷相互吸引；带电体有吸引轻小物体的性质。由此可知，A错；因为物体间力的作用是相互的，带电体有吸引轻小物体，同时轻小物体也吸引带电体，CD错。故选B

13．AD

【详解】

A．由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，故A符合题意；

B．电流表A1使用0～0.6A，分度值0.02A，示数为0.52A，即流过L1的电流I1＝0.52A，故B不符合题意；

C．由并联电路的电流特点可得，通过灯L2的电流

I2＝ I﹣I1＝2.6A﹣0.52A＝2.08A

故C不符合题意；

D．由并联电路的电流特点知，A2示数应大于A1示数，而两电流表指针在同一位置，所以电流表A2使用0～3A量程，分度值0.1A，示数为2.6A，即干路电流I＝2.6A，故D符合题意。

故选AD。

14．BC

【详解】

A．一个开关能控制两盏灯，这两盏灯可能是串联，也可能是并联，故A错误；

B．物理学中规定，电流的方向为正电荷的定向流动方向。金属导电时，自由电子定向移动方向和电流方向相反，故B正确；

C．电压表连接在电源两端时，测量电源电压，能直接接在电源两端；电流表不能直接接在电源两端 ，否则会造成电源短路，故C正确；

D．教室里的电灯、电风扇、插座和空调都是并联的，故D错误。

故选BC。

15．CD

【详解】

ABD．用金属棒将带负电的验电器A和不带电的B相连，则A中的负电荷会通过金属棒向B移动，即负电荷由A向B移动，与电流方向相反，那么金属棒中电流的方向是由B到A。故D正确，AB错误；

C．验电器的金属箔由于带上同种电荷而张开一定角度，这是因为同种电荷相互排斥，故C正确。

故选CD。

16．卢瑟福    永不停息地运动

【详解】

卢瑟福根据α粒子散射实验，最早提出了原子的核式结构模型。

当端上一碗热腾腾的擂茶时，香味迅速飘满了房间，这是扩散现象，是由于分子在永不停息地运动。

17．同种电荷相互排斥    物体间力的作用是相互的    线圈匝数    液体的沸点跟液面上方气压有关，气压越低，沸点越低

【详解】

（1）甲图中带电体接触验电器金属球时，验电器金属箔带上同种电荷而张开，验电器的原理是同种电荷相互排斥。

（2）由图中老人与手推车的对话，体现了物体间力的作用是相互的。

（3）丙图中两个螺线管串联在电路中，电流相同，线圈匝数越多，吸引大头针越多，磁性越强。即丙图说明通电螺线管的磁性强弱与线圈匝数有关。

（4）丁图中刚停止沸腾的水，浇上冷水后烧瓶温度降低，烧瓶内水蒸气遇冷液化，烧瓶内气压降低，水的沸点降低，水又沸腾了，丁图说明气压越低，沸点越低。

18．正    A到B

【详解】

丝绸摩擦过的玻璃棒失去电子带正电，与验电器A接触后，A中部分电子转移到玻璃棒中，故A带正电。

用带有绝缘柄的金属棒把A和B连接起来后，B中部分电子转移到A中，因电流的方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反，电子是负电荷，电子从B中定向移动到A中，故可知金属棒中电流的方向是从A到B。

19．2    能    B

【详解】

(1)工作时的平均电流为

由题意可知，可连续工作的时间是

；

(2)由题意可知，此笔记本电脑的电功率是

则消耗的电能是

可知该旅客能将此笔记本电脑带上民航飞机；

(3)由题意可知，工作系统工作时，当升温到一定值时，风扇才会启动，没达到一定值时，风扇不会启动，这说明了工作系统和风扇是独立工作的，应该并联；并且可知温控开关S1自动闭合，风扇启动，可知风扇和开关S1串联在一起；断开电源总开关S2，风扇M和其他工作系统同时停止工作，可知开关S2同时控制风扇M和其他工作系统，即开关S2接在干路中；根据上述，故选B。

20．（1）0.2A，0.2A；（2）0.6A，0.4A

【详解】

解：(1)由甲电路图可知，灯泡L1 、L2串联，闭合开关后测得a点电流是0.2A，根据串联电路电流规律，则通过灯泡L1 、L2的电流为

(2)由乙电路图可知，R1、R2 并联，A1测干路电流，A2测R2电流，由题意，闭合开关后得到电流表A1 的示数是1A，即

电流表A2 的示数是0.4A，即

根据并联电路电流规律，则通过R1的电流

答：(1)通过灯泡L1的电流是0.2A，通过灯泡L2的电流是0.2A；

(2)通过电阻R1 的电流是0.6A，通过电阻R2 的电流是0.4A。

21．（1）0；（2）5V；（3）2V

【详解】

解：（1）由电路图知，当开关S1和S2都闭合时，根据电流的流法，有电流流过L2，L1被短路，没有电流流过L1，灯L1两端的电压是零。

（2）由电路图知，当开关S1和S2都闭合时，只有L2接入电路，电压表并联在L2的两端，测的是L2的电压，电压表的示数也是等于电源电压的大小，题中说明当开关S1和S2都闭合时，电压表的示数是5V，即电源电压是5V。

（3）由电路图知，当开关S1闭合，S2断开时，两灯是串联，电压表并联在L2的两端；根据题中条件，当开关S1闭合，S2断开时，电压表的读数是3V，即L2的两端电压是3V，由（2）解析可知，电源电压是5V，那么根据串联电路的电压规律可知，灯L1两端的电压是

灯L1两端的电压是2V。

答：（1）当开关S1和S2都闭合时，灯L1两端的电压是零；

（2）电源电压是5V；

（3）当开关S1闭合，S2断开时，灯L1两端的电压是2V。

22．（1）2A；（2）6V；（3）12Ω

【详解】

解：（1）由图可知，闭合S时，R1、R2并联，电流表A1测量干路中的电流，电流表A2测量R2中的电流，由并联电路的电流特点可知，A2的示数应小于A1的示数，而两电流表指针均指在如图（b）所示位置，A1选择的量程应为0～3A，其分度值为0.1A，A1的读数为2.5A，即干路电流I=2.5A，A2选择的量程应为0～0.6A，其分度值为0.02A，A2的读数为0.5A，即通过R2的电流I2=0.5A；根据并联电路的电流规律可知，通过电阻R1电流

I1=I﹣I2=2.5A﹣0.5A=2A

（2）R1两端的电压

U1=I1R1=2A×3Ω=6V

根据并联电路的电压特点可得电源电压

U=U2=U1=6V

（3）R2的电阻

R2==12Ω

答：（1）经过R1的电流是2A；

（2）电源电压是6V；

（3）电阻R2的阻值是12Ω。

23．（1）0.7A、0.5A、0.3A；（2）5V、3V、4V。

【详解】

(1)由电路图可知，三灯泡并联，电流表A测干路电流，电流表A1测L2、L3支路的电流之和，电流表A2测L1、L2支路的电流之和；由并联电路电流规律可知，

通过灯L1的电流：

，

通过灯L3的电流：

，

通过灯L2的电流：

；

(2)将电流表A1、A2分别换成电压表V1、V2；则闭合开关后，三个灯泡串联，V1测灯泡L1、L2两端的电压，V2测灯泡L2、L3两端的电压，根据串联电路电压特点可知，

灯泡L1两端的电压：

，

灯泡L3两端的电压：

，

灯泡L2两端的电压：

。

答：(1)通过L1、L2、L3的电流分别是0.7A、0.5A、0.3A；

(2)L1、L2、L3两端的电压分别是5V、3V、4V。
