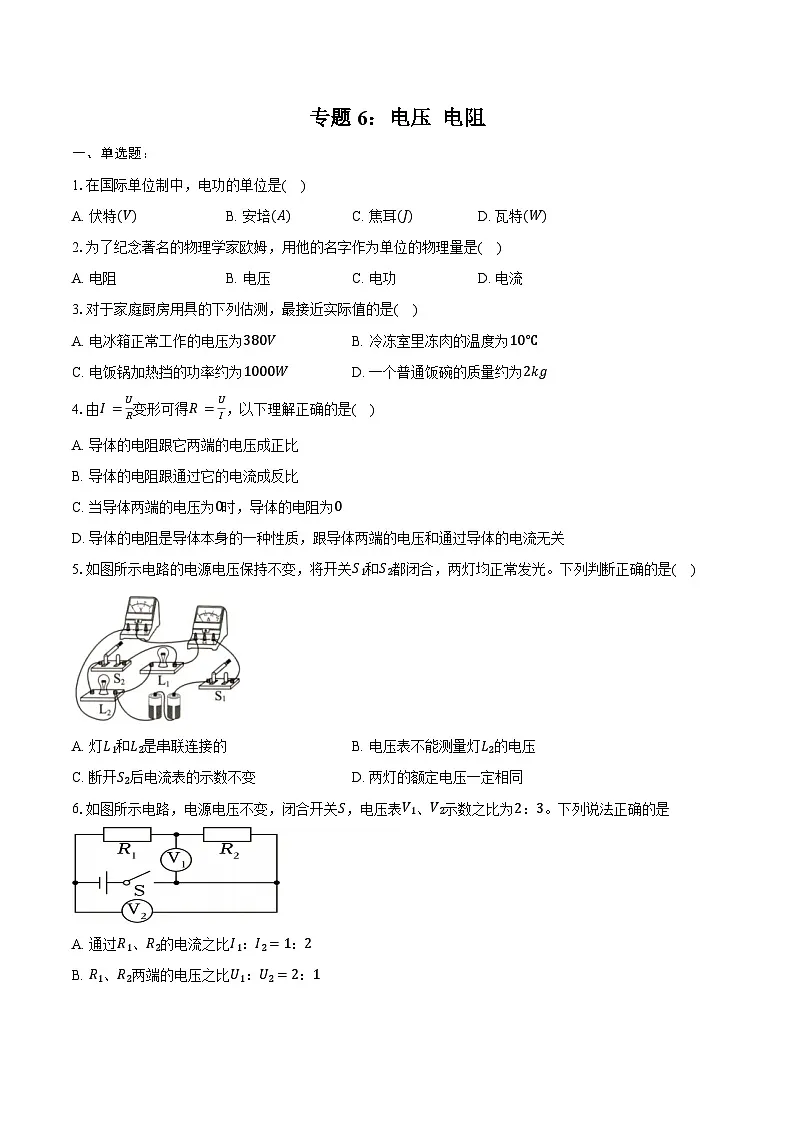

1.在国际单位制中，电功的单位是( )
A. 伏特(V)B. 安培(A)C. 焦耳(J)D. 瓦特(W)
2.为了纪念著名的物理学家欧姆，用他的名字作为单位的物理量是( )
A. 电阻B. 电压C. 电功D. 电流
3.对于家庭厨房用具的下列估测，最接近实际值的是( )
A. 电冰箱正常工作的电压为380VB. 冷冻室里冻肉的温度为10℃
C. 电饭锅加热挡的功率约为1000WD. 一个普通饭碗的质量约为2kg
4.由I=UR变形可得R=UI，以下理解正确的是( )
A. 导体的电阻跟它两端的电压成正比
B. 导体的电阻跟通过它的电流成反比
C. 当导体两端的电压为0时，导体的电阻为0
D. 导体的电阻是导体本身的一种性质，跟导体两端的电压和通过导体的电流无关
5.如图所示电路的电源电压保持不变，将开关S1和S2都闭合，两灯均正常发光。下列判断正确的是( )
A. 灯L1和L2是串联连接的B. 电压表不能测量灯L2的电压
C. 断开S2后电流表的示数不变D. 两灯的额定电压一定相同
6.如图所示电路，电源电压不变，闭合开关S，电压表V1、V2示数之比为2：3。下列说法正确的是
A. 通过R1、R2的电流之比I1：I2=1：2
B. R1、R2两端的电压之比U1：U2=2：1

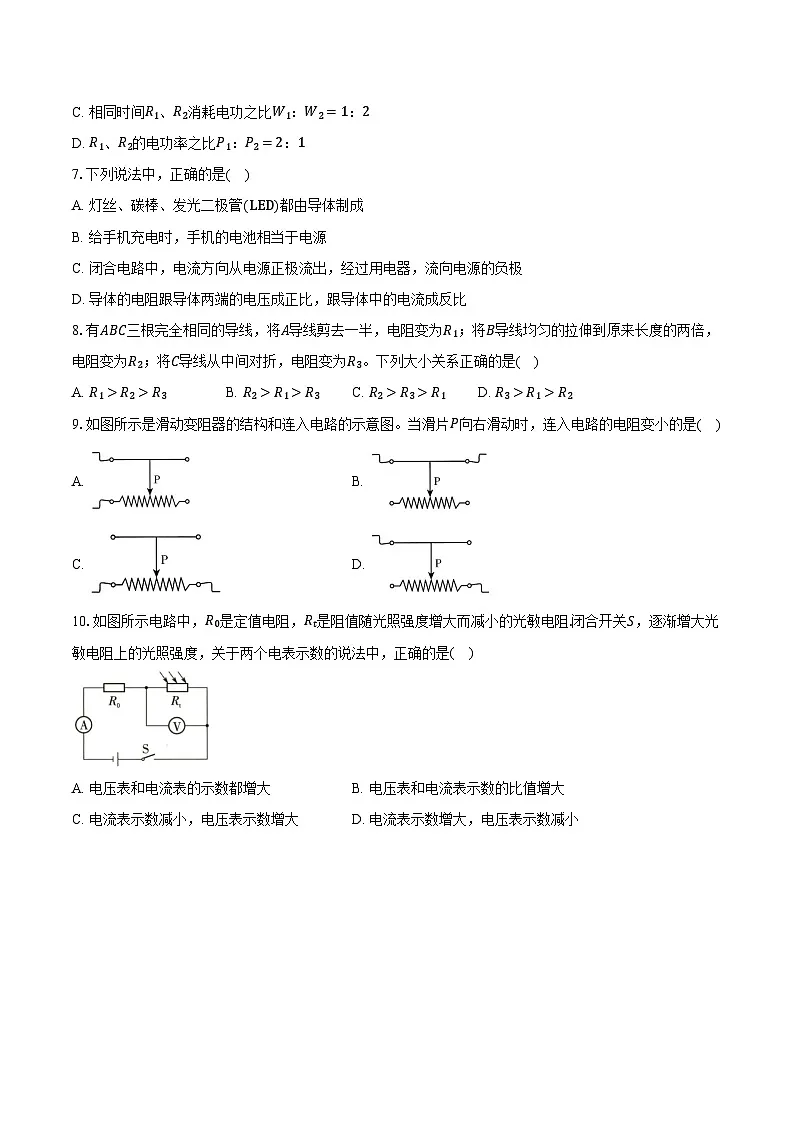

C. 相同时间R1、R2消耗电功之比W1：W2=1：2
D. R1、R2的电功率之比P1：P2=2：1
7.下列说法中，正确的是( )
A. 灯丝、碳棒、发光二极管(LED)都由导体制成
B. 给手机充电时，手机的电池相当于电源
C. 闭合电路中，电流方向从电源正极流出，经过用电器，流向电源的负极
D. 导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
8.有ABC三根完全相同的导线，将A导线剪去一半，电阻变为R1；将B导线均匀的拉伸到原来长度的两倍，电阻变为R2；将C导线从中间对折，电阻变为R3。下列大小关系正确的是( )
A. R1>R2>R3B. R2>R1>R3C. R2>R3>R1D. R3>R1>R2
9.如图所示是滑动变阻器的结构和连入电路的示意图。当滑片P向右滑动时，连入电路的电阻变小的是( )
A. B.
C. D.
10.如图所示电路中，R0是定值电阻，Rt是阻值随光照强度增大而减小的光敏电阻.闭合开关S，逐渐增大光敏电阻上的光照强度，关于两个电表示数的说法中，正确的是( )
A. 电压表和电流表的示数都增大B. 电压表和电流表示数的比值增大
C. 电流表示数减小，电压表示数增大D. 电流表示数增大，电压表示数减小

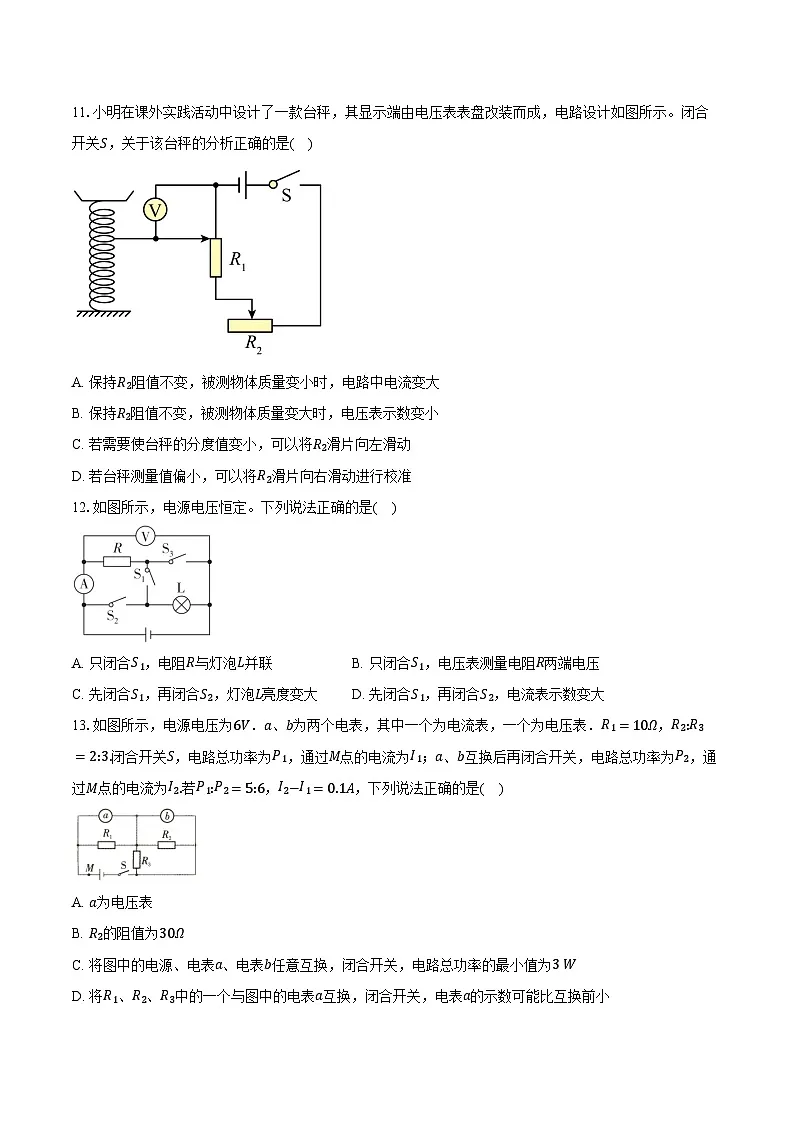

11.小明在课外实践活动中设计了一款台秤，其显示端由电压表表盘改装而成，电路设计如图所示。闭合开关S，关于该台秤的分析正确的是( )
A. 保持R2阻值不变，被测物体质量变小时，电路中电流变大
B. 保持R2阻值不变，被测物体质量变大时，电压表示数变小
C. 若需要使台秤的分度值变小，可以将R2滑片向左滑动
D. 若台秤测量值偏小，可以将R2滑片向右滑动进行校准
12.如图所示，电源电压恒定。下列说法正确的是( )
A. 只闭合S1，电阻R与灯泡L并联B. 只闭合S1，电压表测量电阻R两端电压
C. 先闭合S1，再闭合S2，灯泡L亮度变大D. 先闭合S1，再闭合S2，电流表示数变大
13.如图所示，电源电压为6V．a、b为两个电表，其中一个为电流表，一个为电压表．R1=10Ω，R2:R3=2:3.闭合开关S，电路总功率为P1，通过M点的电流为I1；a、b互换后再闭合开关，电路总功率为P2，通过M点的电流为I2.若P1:P2=5:6，I2−I1=0.1A，下列说法正确的是( )
A. a为电压表
B. R2的阻值为30Ω
C. 将图中的电源、电表a、电表b任意互换，闭合开关，电路总功率的最小值为3 W
D. 将R1、R2、R3中的一个与图中的电表a互换，闭合开关，电表a的示数可能比互换前小
14.如图所示，电源电压恒为6 V，敏感元件T的电阻随电流的增大而减小．电压表示数为2 V时，电流表示数为0.2 A，当电压表示数为2.4 V时，电流表示数可能是( )
A. 小于0.18 AB. 等于0.18 A
C. 大于0.18 A，小于0.2 AD. 大于0.2 A，小于0.24 A
15.如图，电源电压不变．闭合开关S1和S2，小灯泡L1和L2均正常发光，电流表有示数．下列分析正确的是( )
A. 小灯泡L1和L2串联
B. 若断开开关S2，电流表示数会变小
C. 若小灯泡L1比L2亮，原因是小灯泡L1两端的电压比L2两端的电压大
D. 若只闭合开关S2，电路中只有小灯泡L2发光
16.噪声污染是当代社会四大污染之一，若青少年长期处于噪声环境中会影响身心健康。为了监测噪声的强弱，同学们找来定值电阻R0、声敏电阻R(阻值会随声音强弱发生变化)、电流表、学生电源等器材，设计了可用电流表的示数来反映噪声强弱的装置，其中R的阻值随声音强弱变化的关系如图甲所示，该装置电路如图乙所示。在某次测试中，当噪声80dB时，电流表示数为0.4A；当噪声50dB时，电流表示数为0.2A。下列选项正确的是( )
A. 电路中的电流随声音强度增大而减小B. R0阻值是15Ω
C. 电源电压10VD. 当电流表示数0.3A，噪声强度为60dB
17.如图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升高而减小，定值电阻R0为保护电阻。下列分析正确的是( )
A. 显示仪是由电流表改装成的
B. 测较高温度时，R0两端的电压较大
C. 增大R0的阻值，可增大测温仪的最大测量值
D. 增大电源电压，可增大测温仪的最大测量值
二、多选题：
18.下列说法中正确的是( )
A. 验电器是利用同种电荷相互排斥的原理制作的
B. 电路中只要有电压存在，就一定有电流
C. 金属导线中发生定向移动的电荷是自由电子
D. 规定自由电子定向移动的方向为电流方向
三、非选择题
19.生活中常用干电池作为________，它是提供电压的装置，电压是电路中形成________的原因。
20.如图所示，电源电压恒定不变，甲、乙为两只相同的电表．当开关S1闭合、S2断开时，甲、乙两电表示数之比为5:3，则两电表均为 (填“电压表”或“电流表”).一段时间后，电阻R1产生的热量为Q1；现同时更换两电表种类，并调整开关状态，使两电表均有正常示数，经过相同的时间，电阻R1产生的热量为Q2，则Q1:Q2为 ．
21.小灯泡上标有“6V 3W”的字样，则小灯泡正常发光时的电阻为________Ω；若将小灯泡接在电源电压为9V的电路中，要使小灯泡正常发光，需要串联一个阻值为________Ω的定值电阻．
22.如图甲是“探究并联电路的电流规律”实验装置。
(1)连接电路时应______开关。
(2)如图甲，电流表测量的是灯泡______的电流，实验中L1和L2应该选择规格______(选填“相同”或“不同”)的灯泡。
(3)完成实验后，利用已有器材又找来电压表“探究串联电路的电压规律”，设计了图乙所示电路。闭合开关，发现灯L1和L2均不亮，电压表示数接近电源电压，故障原因可能是______。(写出一种即可)
(4)排除故障后，选择合适的器材多次实验并记录数据，如图丙所示。由此可得出串联电路的电压规律：______。(用U、U1、U2写表达式即可)
23.某学习小组在“探究影响导体电阻大小的因素”实验时，设计了如图所示的实验装置，实验中分别将A、B、C、D四根导体接入电路，四根导体的材料规格如表所示．
(1)请你在图中用一根导线将电流表正确连入电路．
(2)为比较A、B、C、D四根导体电阻的大小，可通过观察 来判断．
(3)要探究导体电阻大小与长度的关系，应选用 两根导体进行实验．
(4)将A、C两根导体分别接入电路中进行实验，可得出：当导体的长度和材料相同时，横截面积越大，电阻越 ．
(5)老师想改装一个滑动变阻器使其最大阻值变小，请你根据该实验结论，帮老师想出一种方法： (写出一种合理方法即可)．
24.在“探究影响导体电阻大小的因素”时，某实验小组想利用如图所示的电路，分别对导体电阻跟它的长度、横截面积、材料有关的猜想进行实验验证．
(1)为验证“导体电阻跟长度有关”，下表中可选用的三种导体是_______(填导体代号)．
(2)若实验中将电路中的电流表更换为小灯泡，通过观察______________也可以判断导体电阻大小，但不足之处是_______________________________________________________．
25.在“伏安法测电阻”的实验中，小明设计了如图甲所示电路。
(1)开关闭合前，应将滑动变阻器的滑片P移动到________(选填“a”或“b”)端；
(2)闭合开关，调节滑动变阻器滑片P到某一位置时，若两表的示数分别如图17乙、丙所示，则电压表的示数为_________ V，电流表的示数为_________ A，此次测得的结果为Rx=_________Ω。
(3)小明还想利用一块电压表和一个阻值已知的电阻R0等符合实验要求的器材，测量电阻RX的电阻值。他连接的部分电路如图所示。

①请你添加两根导线，把开关S2和S3连入电路，完成实验电路连接。
②当开关S1、S3闭合，S2断开时，电压表的示数为U1；当开关S1、S2闭合，S3断开时，电压表的示数为U2。请你利用U1、U2和R0表示RX。
RX=_____________。
26.在“探究串联电路电压的特点”实验中。小明设计了图甲所示的电路。其中R0为定值电阻，R为滑动变阻器，L为小灯泡。
(1)根据图甲所示的电路图用笔画线代替导线，将图乙所示的实物图补充完整；
(2)连接好电路后，闭合开关，移动滑动变阻器的滑片至某一位置，记录电流表的示数；选择合适的量程，用电压表分别测出ab、bc、cd、ac、bd、ad间的电压。将这些数据记入下表。改变滑动变阻器滑片的位置，在保证电路安全的情况下再做几次实验。读取数据①时电压表的示数如图所示，示数为___________V；
(3)根据数据可知R0的阻值为__________Ω；
(4)根据第1组的实验数据可初步得出结论：串联电路中，总电压等于这部分电路中的各用电器两端电压之和。再做几次实验的目的是__________；
(5)读取数据__________(选填“②”或“③”)时，电压表指针没有对准刻度线；
(6)根据表中的实验数据，写出一条你还能发现的规律：__________；
【拓展】灯泡L1和L2的额定功率相等，额定电流分别为0.2A和0.3A，小明利用图甲中的灯泡L，对L1和L2的发光情况进行研究。将L、L1、L2与某一可调压电源连接成如图所示的电路，只闭合S1，调节电源电压至某一值时，通过电压表判断出L1正常发光；断开S1，闭合S2，发现不用改变电源电压，L2也恰好正常发光。则L1正常发光时的电阻为__________Ω。
27.为研究热敏电阻R2的阻值与温度的关系，小京按如图所示的电路进行实验，其中电源两端电压U不变，R1为定值电阻。实验中，他将已做防水处理的热敏电阻R2先后浸没在温度为t1、t2和t3的水中，闭合开关，分别读出对应电流表的示数I1、I2和I3，发现I1
