2025年中考物理第一轮复习专题复习专题12：电压和电阻练习 （含答案+解析）

这是一份2025年中考物理第一轮复习专题复习专题12：电压和电阻练习 （含答案+解析），共19页。试卷主要包含了单选题，多选题，非选择题等内容，欢迎下载使用。

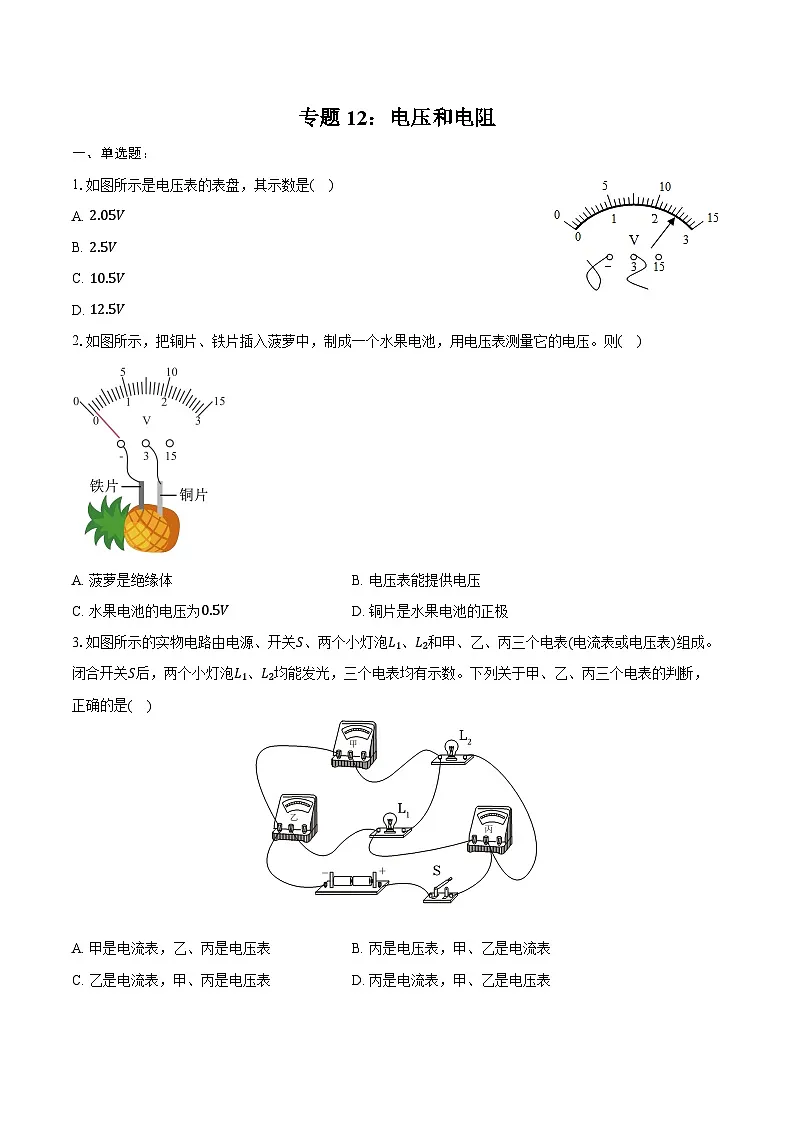

1.如图所示是电压表的表盘，其示数是( )
A. 2.05V
B. 2.5V
C. 10.5V
D. 12.5V
2.如图所示，把铜片、铁片插入菠萝中，制成一个水果电池，用电压表测量它的电压。则( )
A. 菠萝是绝缘体B. 电压表能提供电压
C. 水果电池的电压为0.5VD. 铜片是水果电池的正极
3.如图所示的实物电路由电源、开关S、两个小灯泡L1、L2和甲、乙、丙三个电表(电流表或电压表)组成。闭合开关S后，两个小灯泡L1、L2均能发光，三个电表均有示数。下列关于甲、乙、丙三个电表的判断，正确的是( )
A. 甲是电流表，乙、丙是电压表B. 丙是电压表，甲、乙是电流表
C. 乙是电流表，甲、丙是电压表D. 丙是电流表，甲、乙是电压表

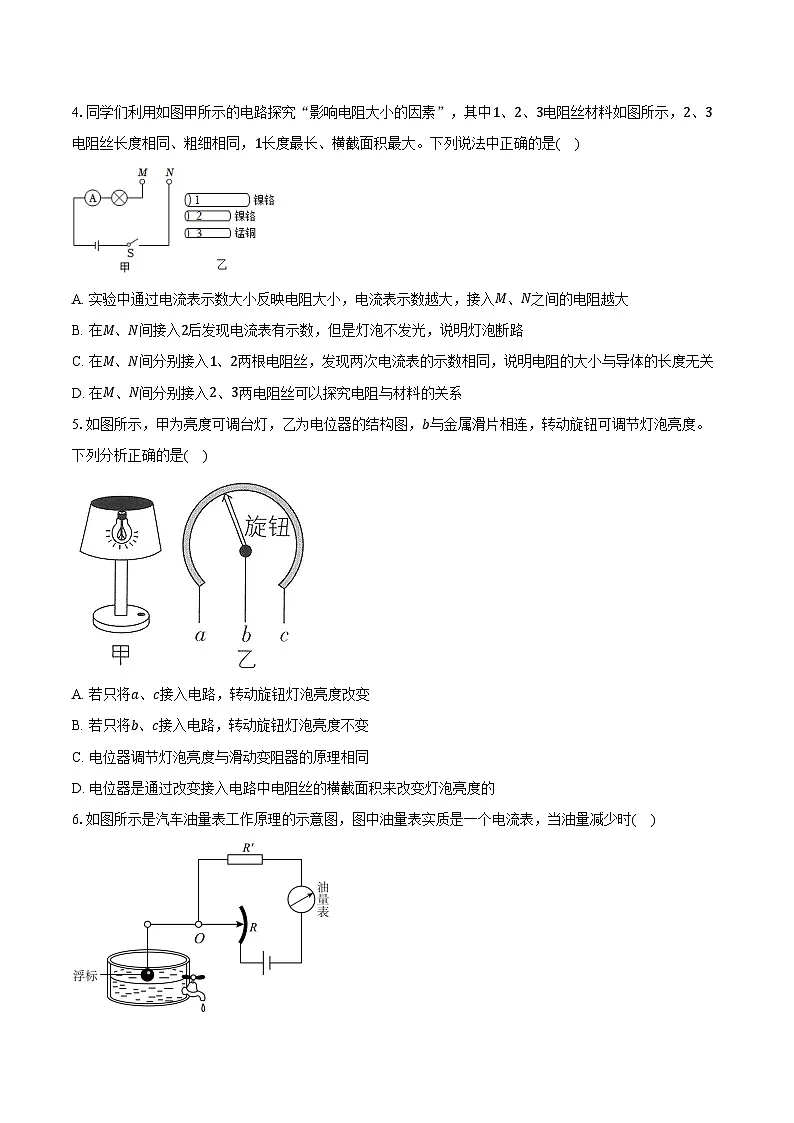

4.同学们利用如图甲所示的电路探究“影响电阻大小的因素”，其中1、2、3电阻丝材料如图所示，2、3电阻丝长度相同、粗细相同，1长度最长、横截面积最大。下列说法中正确的是( )
A. 实验中通过电流表示数大小反映电阻大小，电流表示数越大，接入M、N之间的电阻越大
B. 在M、N间接入2后发现电流表有示数，但是灯泡不发光，说明灯泡断路
C. 在M、N间分别接入1、2两根电阻丝，发现两次电流表的示数相同，说明电阻的大小与导体的长度无关
D. 在M、N间分别接入2、3两电阻丝可以探究电阻与材料的关系
5.如图所示，甲为亮度可调台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是( )
A. 若只将a、c接入电路，转动旋钮灯泡亮度改变
B. 若只将b、c接入电路，转动旋钮灯泡亮度不变
C. 电位器调节灯泡亮度与滑动变阻器的原理相同
D. 电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度的
6.如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时( )
A. 电路上电阻增大，电流减小B. 电路上电阻增大，电流增大
C. 电路上电阻减小，电流减小D. 电路上电阻减小，电流增大

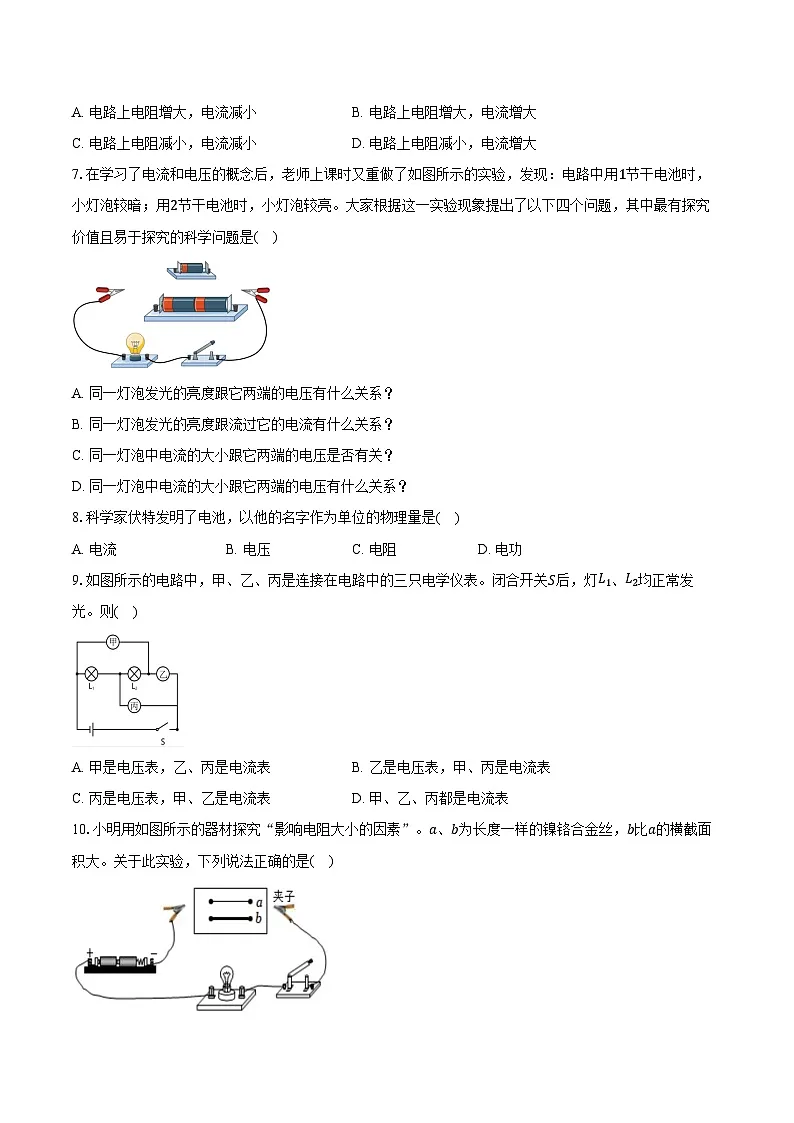

7.在学习了电流和电压的概念后，老师上课时又重做了如图所示的实验，发现：电路中用1节干电池时，小灯泡较暗；用2节干电池时，小灯泡较亮。大家根据这一实验现象提出了以下四个问题，其中最有探究价值且易于探究的科学问题是( )
A. 同一灯泡发光的亮度跟它两端的电压有什么关系？
B. 同一灯泡发光的亮度跟流过它的电流有什么关系？
C. 同一灯泡中电流的大小跟它两端的电压是否有关？
D. 同一灯泡中电流的大小跟它两端的电压有什么关系？
8.科学家伏特发明了电池，以他的名字作为单位的物理量是( )
A. 电流B. 电压C. 电阻D. 电功
9.如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表。闭合开关S后，灯L1、L2均正常发光。则( )
A. 甲是电压表，乙、丙是电流表B. 乙是电压表，甲、丙是电流表
C. 丙是电压表，甲、乙是电流表D. 甲、乙、丙都是电流表
10.小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是( )
A. 小灯泡越亮，表示接入的合金丝电阻越大
B. 为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
C. 利用此装置只能探究导体电阻大小和横截面积的关系
D. 利用此装置能探究导体电阻大小和横截面积、长度的关系
11.如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是( )
A. M接A，N接DB. M接B，N接C
C. M接A，N接BD. M接C，N接D
12.地磅是用来称量重型货车质量的工具。工作时，重物质量越小，电表的示数就越小，下列四幅电路图中，R′是滑动变阻器，R是定值电阻。其中符合地磅工作原理的是( )
A. B.
C. D.
13.如图所示，AB、BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体的电阻及通过它们的电流大小有( )
A. RAB>RBC，IAB
