2025年中考物理一轮复习专题16：电压 电阻 练习 （含答案+解析）

这是一份2025年中考物理一轮复习专题16：电压 电阻 练习 （含答案+解析），共22页。试卷主要包含了单选题，非选择题等内容，欢迎下载使用。

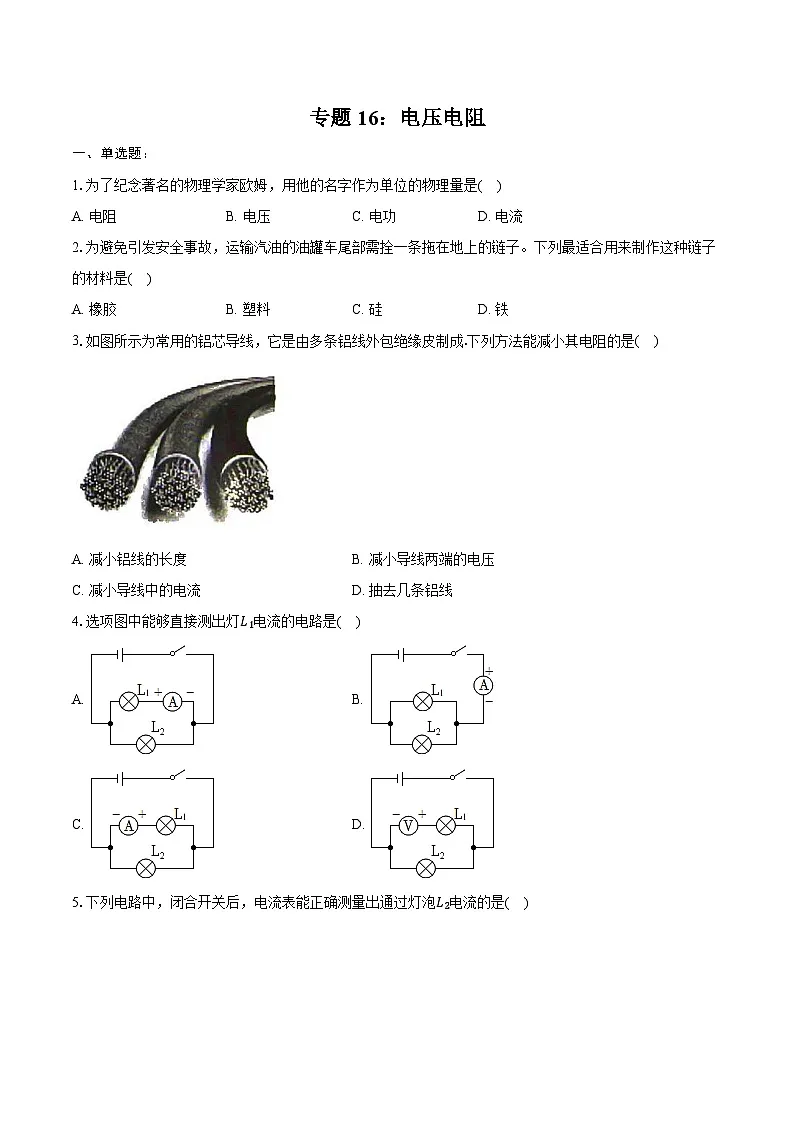

1.为了纪念著名的物理学家欧姆，用他的名字作为单位的物理量是( )
A. 电阻B. 电压C. 电功D. 电流
2.为避免引发安全事故，运输汽油的油罐车尾部需拴一条拖在地上的链子。下列最适合用来制作这种链子的材料是( )
A. 橡胶B. 塑料C. 硅D. 铁
3.如图所示为常用的铝芯导线，它是由多条铝线外包绝缘皮制成.下列方法能减小其电阻的是( )
A. 减小铝线的长度B. 减小导线两端的电压
C. 减小导线中的电流D. 抽去几条铝线
4.选项图中能够直接测出灯L1电流的电路是( )
A. B.
C. D.
5.下列电路中，闭合开关后，电流表能正确测量出通过灯泡L2电流的是( )
A. B.
C. D.

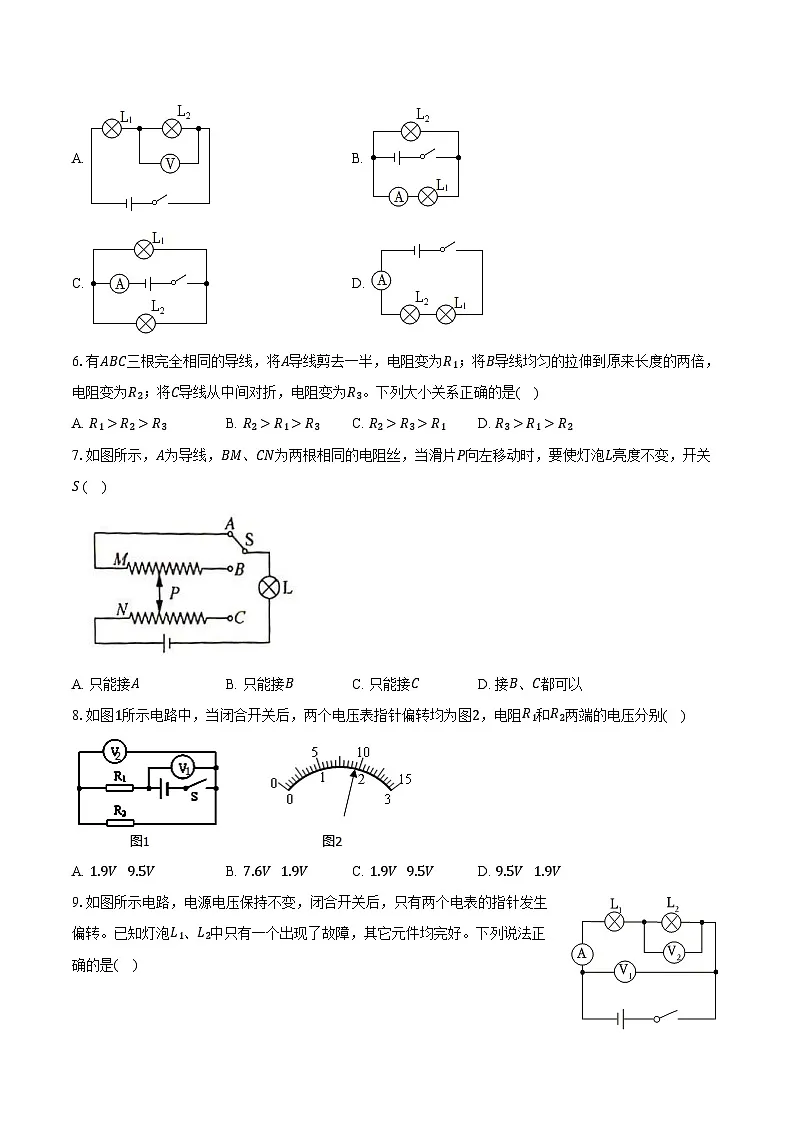

6.有ABC三根完全相同的导线，将A导线剪去一半，电阻变为R1；将B导线均匀的拉伸到原来长度的两倍，电阻变为R2；将C导线从中间对折，电阻变为R3。下列大小关系正确的是( )
A. R1>R2>R3B. R2>R1>R3C. R2>R3>R1D. R3>R1>R2
7.如图所示，A为导线，BM、CN为两根相同的电阻丝，当滑片P向左移动时，要使灯泡L亮度不变，开关S ( )
A. 只能接AB. 只能接BC. 只能接CD. 接B、C都可以
8.如图1所示电路中，当闭合开关后，两个电压表指针偏转均为图2，电阻R1和R2两端的电压分别( )
A. 1.9V 9.5VB. 7.6V 1.9VC. 1.9V 9.5VD. 9.5V 1.9V

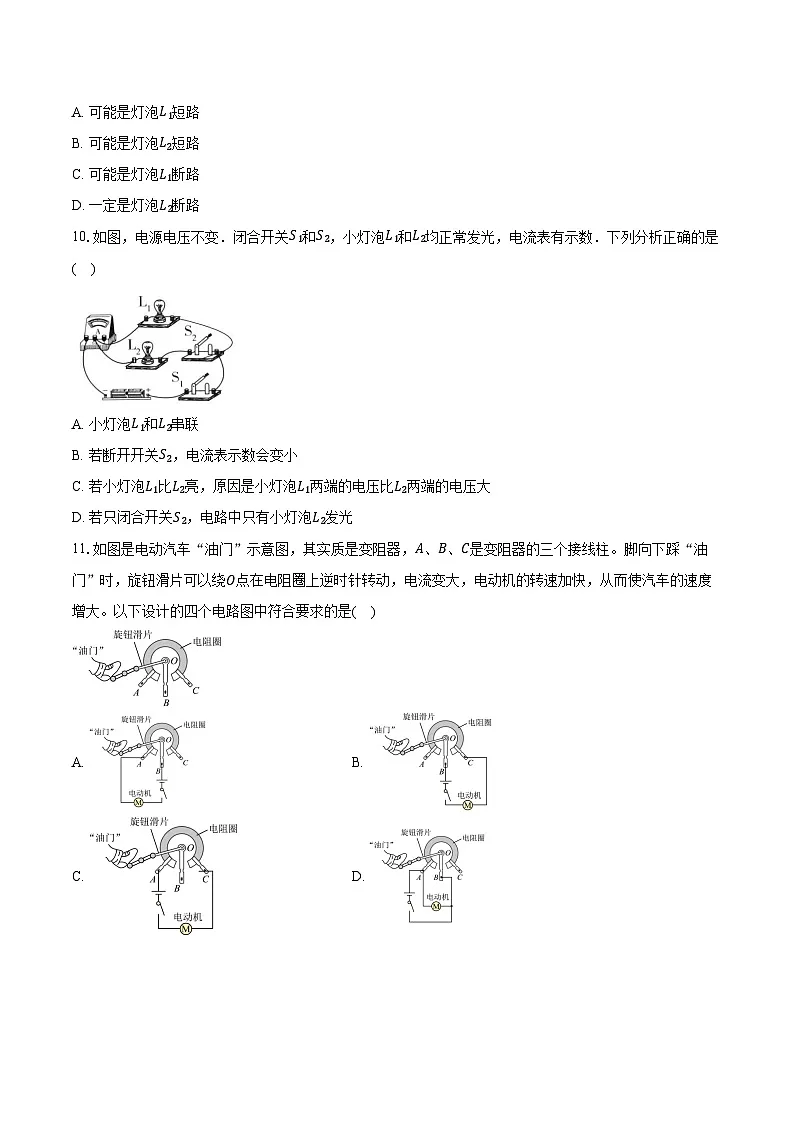

9.如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。已知灯泡L1、L2中只有一个出现了故障，其它元件均完好。下列说法正确的是( )
A. 可能是灯泡L1短路
B. 可能是灯泡L2短路
C. 可能是灯泡L1断路
D. 一定是灯泡L2断路
10.如图，电源电压不变．闭合开关S1和S2，小灯泡L1和L2均正常发光，电流表有示数．下列分析正确的是( )
A. 小灯泡L1和L2串联
B. 若断开开关S2，电流表示数会变小
C. 若小灯泡L1比L2亮，原因是小灯泡L1两端的电压比L2两端的电压大
D. 若只闭合开关S2，电路中只有小灯泡L2发光
11.如图是电动汽车“油门”示意图，其实质是变阻器，A、B、C是变阻器的三个接线柱。脚向下踩“油门”时，旋钮滑片可以绕O点在电阻圈上逆时针转动，电流变大，电动机的转速加快，从而使汽车的速度增大。以下设计的四个电路图中符合要求的是( )
A. B.
C. D.
12.如图所示，电源电压一定，关于电路工作情况，下列说法中正确的是( )
A. 只闭合S1时，两只灯泡是串联的
B. 若电压表和电流表位置对调，则闭合S1、S2后，两表都被烧坏
C. 若先闭合S1，再闭合S2，电压表示数不变、电流表的示数变大
D. 闭合开关S1、S2，灯泡L1发光比L2亮，则L1两端的电压比L2两端的电压高
二、非选择题
13.家用电视机跟电冰箱只能是______联的，要让它正常工作应该接在______V电源上。
14.如图所示是小明自制的调光台灯，把一根导线固定在铅笔芯最左端，然后将另一根导线接触铅笔芯右端并逐渐向左滑动，小明会看到的现象是______，产生这种现象的原因是导体的______减小，引起导体电阻变小。
15.如图所示，电压表的读数为___________V；滑动变阻器以图所示方式接入电路，当滑片向左滑动时，滑动变阻器连入电路的电阻___________(选填“变大”“变小”或“不变”)。
16.如图是滑动变阻器的示意图，如果将C、D接入电路中，实质相当于接了一个 (选填“导线”或“定值电阻”)；将B、C接入电路中，滑动变阻器连入电路的电阻丝是 段(选填“AP”或“BP”)，滑片P向右滑动，接入电路的电阻将 (选填“变大”“变小”或“不变”)。
17.定值电阻R1和R2并联在如图甲所示电路中，电流表的示数为0.5A，通过R1的电流0.3A，则通过R2的电流为______A；再将R1和R2串联在如图乙所示电路中，电源电压为5V，电压表示数为3V，则R1两端的电压为______V。
18.如图是电阻A、B的I−U图象。由图可知：将电阻A、B串联后接入电路，当通过A的电流为0.3A时，A和B两端的总电压是 ，V，将电阻A、B并联后接入某电路，当通过B的电流为0.2A时，通过A的电流是 。
19.如图所示，电源电压为3V，闭合开关S时，电压表示数为2V，则灯泡两端的电压为 ，V；若断开开关S，则灯L将 (选填“不能”或“能”)发光，电压表的示数将 (选填“变大”、“变小”或“不变”)。
20.按要求作图：
(1)将铁锹视为杠杆，O为支点，请在图甲中画出在A处施加最小动力F的示意图及阻力臂l；
(2)人站地面用滑轮组提升物体，请在图乙中画出滑轮组的绕线方式；
(3)请在图丙中圈内填入电表，使开关S闭合后，两灯并联且都能发光。
21.小雅和同学进行“探究串联电路电压规律”的实验。所用器材有：电压恒为3V的电源，一个开关，两只灯泡(L1和L2)，两只相同电压表V1和V2(量程均为0～3V和0～15V)，导线若干。
(1)他们按图甲所示的电路图连接电路，用一只电压表分别测AB、BC、AC间的电压。每次拆接电压表时，开关应处于______状态。
(2)为测量L1两端电压，请在图乙中用笔画线代替导线将实物图连接完整。
(3)具有创新精神的小雅决定改进实验。她按照图丙所示电路图连接好电路，闭合开关，发现电压表V1和V2的指针偏转角度相同，则可能的原因是电压表______(选填“V1”或“V2”)的量程选大了，此时电压表V1和V2的示数分别为______V和______V。
(4)解决问题后，小雅同学测出了AB间和AC间的电压，为了测量BC间的电压，断开开关，接下来可以______。
A.保持B接线不动，将电压表V1连线由A改接到C
B.保持C接线不动，将电压表V2连线由A改接到B
(5)为了得到更普遍的规律，下列操作最合理的是______。
A.将灯泡L1和L2互换位置进行多次测量
B.换用不同规格的灯泡进行多次测量
(6)分析AB、BC、AC间的电压关系，得出结论：在串联电路中，各部分电路电压之和等于总电压。
22.在“探究串联电路电压规律”实验中，小明连接了图甲的电路，A、B、C、D为接线柱编号，1，2、3、4为导线编号。
(1)为使结论具有普遍性，L1、L2应选择规格______(选填“相同”或“不同”)的灯泡；
(2)闭合开关，电压表指针如图乙，造成这种现象的原因是______；
(3)修改电路并完成图甲实验后，小明断开开关，未拆下电压表，只改接某根导线的一端，也能测出总电压。他的改接方法是______。
23.小明和小红用如图甲所示电路探究“串联电路电压的规律”，用新干电池作为电源。

(1)接线时，开关应处于______(选填“断开”或“闭合”)状态；小明检查电路时发现______(选填“电池”“开关”或“灯座”)安装错误。
(2)正确安装后，闭合开关，两灯均不发光，小明用电压表试接A、B接线柱，发现指针偏转情况如图乙所示，则可判断______发生了断(开)路。
(3)排除故障后，小明选用两只小灯泡，只通过增加电池进行多次实验；小红仅更换小灯泡进行多次实验。他们将电压表接在不同位置进行测量，实验记录如下表。小明认为：误差允许范围内，串联电路中各用电器两端电压相等且电压之和等于电源电压；小红认为：串联电路中各用电器两端电压之和等于电源电压。请判断谁的观点更具普遍性并说明理由：______。
小明实验记录：
小红实验记录：
(4)对比两表，从小明的第______次实验记录发现，两人使用的电池数量相同，测得的电源电压却不相等。请你分析：两人所测电源电压的差值对应电路中哪些部分的电压？______(用图中字母表示)。
24.探究串联电路中电压的规律．
(1)根据图甲所示的电路图，用笔画线代替导线将图乙所示电路连接完整．
(2)连接电路时，开关应处于 状态，正确连接电路后，闭合开关，若灯L2断路，则L1两端 (填“有”或“无”)电压．
(3)用电压表分别测出电压UAB、UBC和UAC.其中测第一次的UAB时，电压表的示数如图丙所示，示数为 V.接着更换不同规格的灯泡并多次实验，数据记录见表．
①分析表中数据，得到初步结论：串联电路两端的总电压等于各部分电路两端电压 ；
②为使结论更具普遍性，小明将灯泡换成其他类型用电器并多次实验．此外，还可以 ．
25.小明在电子元件店发现有热敏电阻卖，他想探究热敏电阻的阻值大小与温度的关系，于是买了一个热敏电阻RT进行探究。经讨论后，小明和同学们提出了以下几种猜想：
猜想1：热敏电阻的阻值随温度的升高而升高；
猜想2：热敏电阻的阻值随温度的升高而降低。
(1)为了验证猜想，小明设计了如图甲所示的装置进行实验，其中定值电阻R0为200Ω，电源电压保持6V不变。点燃酒精灯、闭合开关进行实验，记录的数据如表所示。
①组装实验装置时，应当先调整图甲中___ ___(选填“A”或“B”)的高度。实验中，通过观察___ ___可以反映热敏电阻RT大小的变化。
②分析实验数据，可以验证猜想___ ___(选填“1”或“2”)是正确的。
③实验中____ __(选填“能”或“不能”)直接用酒精灯对这个热敏电阻加热完成实验，判断的依据是___ ___。
(2)小华添加了一个如图乙的电流表，利用这个热敏电阻RT和小明的实验器材设计了图丙所示的电路自制了简易电子体温计(在电流表的表盘上电流刻度线上标注相对应的温度)。则小华自制的简易电子体温计方案是___ _(选填“可行”或“不可行”)的，你的理由是____ ____。
26.小敏和小东用小灯泡探究“串联电路和并联电路电压规律”。

(1)图甲中要测量L1两端电压，请用笔画线代替导线将实物图连接完整；
(2)闭合开关前电压表如图乙所示，其原因是电压表 ；处理好问题后，用电压表分别测ab、cd、ad间的电压，每次拆接电压表时，开关应处于 状态；
(3)小东用电压表测出电路两端的电压和小灯泡L1、L2两端的电压记录在下表中，由表中数据可得：在串联电路中，电压的规律是 (用表中字母表示)；
(4)如图甲所示，小东测量灯泡L1两端的电压之后， (选填“能”或“不能”)只将电压表接a点的导线改接到d点测L2两端的电压，理由是 ；
(5)小东将电压表并接在如图丙所示电路中的ab、cd和ad两端，测出一组数据后得出并联电路电压规律，小敏说这样的结论不具有普遍性，接下来的操作是 ；
(6)细心的小敏发现，将同一只小灯泡分别接入图甲、丙两电路中的亮度不同，你认为小灯泡接在 (选填“甲”或“丙”)电路中会更亮些。
答案和解析
1.【答案】A
【解析】解：A、电阻的基本单位是欧姆，故A符合题意；
B、电压的基本单位是伏特，故B不符合题意；
C、电功的基本单位是焦耳，故C不符合题意；
D、电流的基本单位是安培，故D不符合题意。
故选：A。
根据对物理学史、以及常见物理量及其单位的掌握作答。
此题考查的是我们对常见物理量及其单位的掌握情况，属于识记性知识的考查，比较简单，容易解答。
2.【答案】D
【解析】解：运输汽油的油罐车尾部拖在地上的链子的作用是将静电释放，故它的材料必须是导电能力强的物体，而橡胶、塑料是绝缘体，硅是半导体，铁是导体。
故选：D。
导体是容易导电的材料；摩擦起电的实质是电子的转移。
本题考查了导体，属于基础题。
3.【答案】A
【解析】A.减小铝线的长度后，导线的材料不变，横截面积不变，但长度变短，所以该导线的电阻会变小，故A正确；
BC.电阻是导体本身的一种性质，导体的电阻大小与导体两端的电压和通过它的电流大小无关，故BC错误。
D.把导线中的铝线抽去几条后，导体的材料不变，长度不变，但横截面积变小，所以导线的电阻变大，故D错误。
故选A。
4.【答案】C
【解析】解：A、图中电流表与灯L1串联，但电流表的正负接线柱接反了，故A不合题意；
B、图中电流表串联在干路中，测的是干路电流，故B不合题意；
C、图中电流表与灯L1串联，电流表的正负接线柱接法正确，能够直接测量通过灯L1的电流，故C符合题意；
D、图中电压表与灯L1串联，不能测灯L1的电流，故D不合题意。
故选：C。
电流表应该与被测用电器串联，并且使电流从正接线柱流入，负接线柱流出，据此判断。
熟知电流表的连接方法，会判断电流表与哪个用电器串联，并注意电流表的正负接线柱接法，是解答的关键。
5.【答案】D
【解析】解：A、电路中使用的是电压表，不能测量出通过灯泡L2电流，故A错误；
B、闭合开关后，该电路为并联电路，电流表与L1串联在支路中，能直接测量L1的电流，故B错误；
C、闭合开关后，该电路为并联电路，电流表接在干路中，测量的是总电流，无法直接测量L2的电流，故C错误；
D、闭合开关后，该电路为串联电路，电流表能测量通过L2的电流，故D正确。
故选：D。
电流表应串联接入电路中，电流从电流表的正接线柱流入，从负接线柱流出；电流表与谁串联，测量的就是谁的电流。
本题考查了电流表的连接方式、电流表的作用。
6.【答案】B
【解析】解：有ABC三根完全相同的导线，将A导线剪去一半，电阻变为原来的一半，即R1比原来小，将B导线均匀的拉伸到原来长度的两倍，长度增加，横截面积减小，电阻变大，R2比原来的电阻大；
将C导线从中间对折，长度变为一半，电阻变小，但与减去一半比，长度相同，横截面积更大，电阻更小，说明电阻R3小于R1，则三个电阻的关系R2>R1>R3。
故选：B。
(1)掌握影响电阻大小的因素：材料、长度、横截面积和温度，温度对电阻的影响通常情况下忽略不计；
(2)若材料相同，导体越长、横截面积越小，导体的电阻越大。
此题考查了电阻大小的判断，要熟练掌握影响电阻大小的因素，特别注意电阻与长度和横截面积的关系。
7.【答案】D
【解析】解：(1)S和A接触，MN电阻丝接入电路，P向左移动，MPN的长度减小，则电路中的电阻变小，由欧姆定律可知，电路中的电流将变大，即灯泡变亮，不符合题意；
(2)S和B接触，BPN电阻丝接入电路，P向左移动时，BN的长度不变，即电路中的电阻不变，则由欧姆定律可知，电路中的电流不变，即灯泡亮度不变，符合题意；
(3)S和C接触，CPN电阻丝接入电路，P无论怎样移动，CN的长度均不变，即电路中的电阻不变，则由欧姆定律可知，电路中的电流不变，即灯泡亮度不变，符合题意。
所以当滑片P向左移动，灯L的亮度不变，开关S接B或C均可。
故选：D。
移动滑片时只有改变连入电路的电阻的长度，才能改变连入电路的电阻的大小，从而改变灯泡的亮度。
掌握影响导体电阻的因素和欧姆定律的应用，关键是能从电路中分析出滑片的移动，电阻丝长度如何变化。
8.【答案】B
【解析】解：(1)因为电阻R1和R2串联，而和电源并联的电压表V1测量的是电源电压，电压表V2与R2并联，测量的是R2两端的电压，所以电压表V1的示数比电压表V2的示数大；故电压表V1选的是0−15V的量程，分度值为0.5V，根据指针位置，电压表V1读数为U=9.5V；电压表V2选的是0−3V的量程，分度值为0.1V，根据指针位置，电压表V2读数为U2=1.9V；
(2)根据串联电路的电压关系可以得到R1两端的电压U1=U−U2=9.5V−1.9V=7.6V。
故选：B。
首先根据串联电路的电压特点(U=U1+U2)确定两个电压表表示数的大小，然后根据电压表的读数方法读出示数。
本题重点考查了电压表的读数方法和串联电路的电压关系。根据电压规律确定电压表量程，再读数、运算即可。
9.【答案】B
【解析】解：由图知，开关S闭合后，两个灯泡串联，电流表测电路中的电流，电压表V1测电源电压，电压表V2测L2两端的电压；
若灯L1短路，电压表V1测量的是电源电压，V1有示数；此时电路是通路，电流表A有示数，电压表V2测电源电压，V2有示数，故A错误；
若灯L2短路，则电压表V2被短路，V2的示数为0；此时电路是通路，电流表A有示数；电压表V1测电源电压，则V2有示数，故B正确；
如果灯L1断路，由图可知，电压表V1测电源电压，则V1有示数；电压表V1和电流表与电源之间是断开的，都没有示数，故C错误；
如果灯L2断路，由图可知，电压表V1测电源电压，则V1有示数；电压表V2和灯泡L1串联，由于电压表所在电路相当于断路，所以电流表无示数，电压表V2测电源电压，则V2有示数；
综上所述，B正确、ACD错误。
故选：B。
由图知，开关S闭合后，两个灯泡串联，电流表测电路中的电流，电压表V1测电源电压，电压表V2测L2两端的电压；已知只有一个灯泡出现了故障，只有两个电表的指针发生偏转，据此分析电路可能存在的故障。
此题考查了电流表、电压表在判断电路故障中的应用，要结合电路图和两表特点进行分析。
10.【答案】B
【解析】实物图对应的电路图如下．
A(×)由电路图可知，闭合开关S1和S2，L1和L2是并联的．
B(√)两个开关都闭合时，两灯泡并联，电流表测量干路电流(通过L1和L2的电流之和)，将开关S2断开后，此时只有L1接入电路(通过L1的电流不变)，电流表测量通过L1的电流，故电流表示数减小．
C(×)两个灯泡并联，它们两端的电压都等于电源电压．若灯L1比L2亮，则通过灯L1的电流大于通过灯L2的电流，根据P=UI可知，灯L1的实际功率比灯L2的实际功率大．
D(×)若只闭合开关S2，因为干路开关S1断开，故两个灯泡都不发光．
11.【答案】A
【解析】【分析】
本题主要考查学生对滑动变阻器的原理的了解和掌握，是一道基础题。
(1)电动汽车“油门”示意图，其实质是变阻器，滑动变阻器是通过改变电阻圈的长度来改变电阻大小；串联电路中各用电器相互影响，根据题意分析可知，变阻器和电动机的连接方式；
(2)当脚踩“油门”时汽车速度加快，电流增大，说明电阻减小，据此分析电路应当与变阻器中A、B、C三个接点中的哪两个相连。
【解答】
该“油门”是通过改变接入电路中电阻圈的长度来改变电阻大小，从而逐渐改变电路中的电流，变阻器和电动机相互影响，所以变阻器和电动机串联，当脚踩“油门”时汽车速度加快，电流增大，说明变阻器连入电路的电阻减小，电路应当与变阻器中A、B两个接点相连，向下脚踩“油门”时电阻线长度减小，电阻变小。故A正确，BCD错误。
12.【答案】C
【解析】A.只闭合S1时，只有L1接入电路，即只有灯泡L1亮，故A错误；
B.若电压表和电流表位置对调，此时电压表串联在电路中，由于电压表的阻值很大，电路中的电流会很小，所以闭合S1、S2后，则两表都不会烧坏，故B错误；
C.只先闭合S1，只有L1接入电路，电压表的示数等于电源电压，电流表测通过L1的电流，再闭合S2，两灯泡并联，电压表的示数仍然等于电源电压，则电压表示数不变，电流表测两个灯泡的总电流，则电流表读数变大，故C正确；
D.闭合开关S1、S2，两灯泡并联，由于并联电路的总电压与各支路两端的电压相等，即L1两端的电压比L2两端的电压相等，故D错误。
故选C。
13.【答案】并 220
【解析】解：家用电视机跟电冰箱工作时互不影响，是并联的；我国家庭电路的电压为220V，要让它正常工作应该接在220V电源上。
故答案为：并；220。
家庭电路中的用电器是并联的，我国家庭电路的电压为220V。
本题考查了家庭电路的电压、家庭电路中用电器的连接方式，属于基础题。
14.【答案】灯变亮 长度
【解析】解：由图中可知，灯泡与铅笔芯滑动变阻器串联，将另一根导线接触铅笔芯右端并逐渐向左滑动，铅笔芯接入电路中的长度逐渐减小，在其它条件不变时，铅笔芯接入电路中的电阻变小，使得电路中的电流变大，灯泡的实际功率变大，故灯泡会变亮。
故答案为：灯变亮；长度。
由电路图可知，灯泡与铅笔芯滑动变阻器串联，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡亮度的电压变化。
本题考查了影响电阻大小的因素，难度不大。
15.【答案】2.3 变小
【解析】由图可知，电压表量程为0∼3V，分度值为0.1V，此时电压表的示数为2.3V。
由滑动变阻器的连接方式可知，当滑片向左滑动时，接入电路中的电阻丝变短，则滑动变阻器连入电路的电阻阻值变小。
16.【答案】导线
BP
变小

【解析】[1]由图可知，当滑动变阻器的上端C、D接入电路时，电阻部分未接入电路，实质相当于接了一根导线。
[2][3]将B、C接入电路中，滑动变阻器连入电路的电阻丝是右半段即BP段，滑片P向右滑动，接入电路的电阻丝变短，电阻变小。
17.【答案】0.2 2
【解析】解：定值电阻R1和R2并联，电流表测量干路的电流，电流表的示数为0.5A，通过R1的电流0.3A，根据在并联电路中，干路电流等于各支路电流之和，
则通过R2的电流为：I2=I−I1=0.5A−0.3A=0.2A；
将R1和R2串联在电路中，电源电压为5V，电压表示数为3V，根据串联电路中总电压等于各部分电路电压之和，则R1两端的电压为：U1=U−U2=5V−3V=2V。
故答案为：0.2；2。
(1)在并联电路中，干路电流等于各支路电流之和．表达式为：I=I1+I2；
(2)串联电路中总电压等于各部分电路电压之和。
数学表达式：U=U1+U2。
本题考查了串并联电路的特点及应用，是一道常见题目。
18.【答案】4.5
0.4

【解析】[1]由电阻A、B的I−U图象可知，将电阻A、B串联后接入电路后，通过的电流处处相等，A和B两端的总电压是各电阻两端电压之和，即
U=U1+U2=1.5V+3.0V=4.5V
[2]将电阻A、B并联后，两电阻两端电压相同，当通过B的电流为0.2A时其两端电压为2.0V，由图可知此时通过A的电流是0.4A。
19.【答案】1
不能
变大

【解析】[1]开关闭合时，灯泡与R串联，电压表测的是R两端的电压，为2V，则灯泡两端的电压为
UL=U−UR=3V−2V=1V
[2][3]断开开关后，电压表与灯泡串联接在电路中，由于电压表的电阻非常大，故灯泡不发光，电压表的示数接近电源电压，所以电压表的示数变大。
20.【答案】(1)
(2)
(3)

【解析】(1)从O点作阻力F2的反向延长线的垂线段即为阻力臂l；根据杠杆平衡条件，在A点垂直于OA向上作用动力F时，动力臂最大，动力最小，如图所示：
(2)因为人站在地面上拉绳子自由端，所以可以由外向里画出滑轮组的绕线，如图所示：
(3)要使两灯并联，则应将两灯泡两端分别相连，然后再连入电源两端，即L1左端与L2上端用导线相连，该连线接入电源正极；L1右端与L2下端用导线(开关、电流表看成导线)相连，该连线接入电源负极，所以电流通过下方圆圈，下方圆圈内为电流表；若上方圆圈内为电流表，则电源被短路，所以上方圆圈内为电压表。如图所示：
21.【答案】(1)断开；(2)；(3)V2；0.6；3；(4)B；(5)B
【解析】解：(1)为了保护电路中各用电器的安全，每次拆接电压表时，开关应处于断开状态。
(2)灯泡L1和L2为串联电路，电压表测量L1两端的电压，故电压表与L1并联，根据电流从电压表正接线柱流入，从负接线柱流出，得到图乙中电流从L1的右端流出，则L1的右端应与L2的右端连接，电路如图所示。
(3)由图可知电压表V1测量的是灯泡L1两端的电压，电压表V2测量的是灯泡L1和L2的总电压，实验发现两电压表指针偏转角度相同，可能的原因是电压表V2的量程选大了；电压表V2的示数是V1的5倍，图中电压表V2测量的是灯泡L1和L2的总电压，也是电源电压，即电压表V1的示数为3V，那么电压表V1的示数为0.6V。
(4)为了测量BC间的电压，应该保持C接线柱不动，将电压表V2的A点改接到B；如果保持B接线柱，将电压表V1的连线由A改接到C，会导致电压表V1的正负接线柱接反。
(5)换用不同规格的灯泡进行多次测量，由于测量数据多，可以使结论具有普遍性；将灯泡L1和L2互换位置进行多次测量，得到的数据本质还是同一次实验的数据，结论不具有普遍性。
故答案为：(1)断开；(2)见解答图；(3)V2；0.6；3；(4)B；(5)B。
(1)为了保护电路中各用电器的安全，每次拆接电压表时，开关应处于断开状态。
(2)灯泡L1和L2为串联电路，电压表测量L1两端的电压，故电压表与L1并联，根据电流从电压表正接线柱流入，从负接线柱流出，得到图乙中电流从L1的右端流出，则L1的右端应与L2的右端连接，据此连接电路。
(3)由图可知电压表V1测量的是灯泡L1两端的电压，电压表V2测量的是灯泡L1和L2的总电压，实验发现两电压表指针偏转角度相同，可能的原因是电压表V2的量程选大了；电压表V2的示数是V1的5倍，图中电压表V2测量的是灯泡L1和L2的总电压，也是电源电压，即电压表V1的示数为3V，那么电压表V1的示数为0.6V。
(4)为了测量BC间的电压，应该保持C接线柱不动，将电压表V2的A点改接到B；如果保持B接线柱，将电压表V1的连线由A改接到C，会导致电压表V1的正负接线柱接反。
(5)用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多。
本题考查了探究串联电路电压规律的实验，要掌握电路的保护措施和连接、电路数据的分析等实验操作必备知识和技能。
22.【答案】(1)不同；(2)电压表选用的量程过大了；(3)将3号导线与D接线柱相连接的一端改接到B接线柱上
【解析】解：(1)为了使探究得出的结论具有普遍性，L1、L2应选择规格不同的灯泡；
(2)闭合开关，电压表示数如图乙所示，指针偏转角度太小，说明电压表选用的量程过大了，测量误差较大；
(3)串联电路中，电源电压等于各部分电路两端电压之和，若能测出总电压，需要将电压表并接在两个灯泡两端，他的改接方法可以是：将3号导线与D接线柱相连接的一端改接到B接线柱上。
故答案为：(1)不同；(2)电压表选用的量程过大了；(3)将3号导线与D接线柱相连接的一端改接到B接线柱上。
(1)用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多；
(2)闭合开关，电压表示数如图乙所示，指针偏转角度太小，说明选用的量程过大了；
(3)串联电路中，电源电压等于各部分电路两端电压之和，若能测出总电压，需要将电压表并接在两个灯泡两端。
本题考查了探究串联电路电压规律的实验，涉及归纳法的运用、电路的连接。
23.【答案】断开 电池 灯L1 小红的结论更具普遍性，小红选用规格不相同的灯泡进行了多次实验 2 BC、DF、EA
【解析】解：(1)在连接电路过程中，为保护电路，开关应处于断开状态；
电池不能正极对正极，电池安装错误；
(2)实验中若发现电压表指针偏转情况如图乙所示，电压表指针已经满偏为3V，与电源电压相等，说明电压表与电源两极连通，电压表所测部分灯L1断路；
(3)小红的结论更具普遍性，小红选用规格不相同的灯泡进行了多次实验；
(4)每节新干电池为1.5V，结合表格发现小红实验中电源电压与2节新干电池电压接近，小明的第2次实验中电压2.9V与2节新干电池电压接近；
串联电路中各用电器两端电压之和等于电源电压，实际情况下导线电阻较小但不为0，导线两端也有一部分电压，两人所测电源电压的差值对应电路中导线BC、DF、EA两端的电压。
故答案为：(1)断开；电池；(2)灯L1；(3)小红的结论更具普遍性，小红选用规格不相同的灯泡进行了多次实验；(4)2；BC、DF、EA。
(1)在连接电路过程中，为保护电路，开关应处于断开状态；电池不能正极对正极；
(2)实验中若发现电压表指针偏转情况如图乙所示，电压表指针已经满偏，与电源电压相等；
(3)用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多；
(4)每节新干电池为1.5V；串联电路中各用电器两端电压之和等于电源电压，实际情况下导线电阻较小但不为0，导线两端也有一部分电压。
本题考查串联电路电压的规律实验过程中故障分析、数据分析与结论总结等知识。
24.【答案】
断开
无
1.2
之和
更换电压不同的电源多次实验
/(合理即可)

25.【答案】B
电压表示数的变化
2
不能
不可行
【解析】(1)[1]组装实验装置时，因为要用酒精灯外焰加热，所以应当先调整图甲中B的高度，以确保加热效果良好。
[2]由图甲可知，定值电阻R0与热敏电阻RT串联，电压表测量R0的电压，根据欧姆定律有 U0=UR0+RT×R0=R0UR0+RT
电源电压U和定值电阻R0不变，当热敏电阻RT变化时，定值电阻R0两端电压U0会变化，所以实验中通过观察定值电阻R0两端电压U0的变化(电压表示数的变化)，可以反映热敏电阻RT大小的变化。
[3]由表格数据可知温度升高时，R0两端电压U0增大。因为 U0=R0UR0+RT ，电源电压U和定值电阻R0不变，U0增大，则R0+RT减小，R0不变，所RT减小，即热敏电阻的阻值随温度的升高而降低，所以猜想2是正确的。
[4][5]实验中不能直接用酒精灯对这个热敏电阻加热完成实验。因为热敏电阻是感知温度变化来改变阻值的，直接用酒精灯加热，温度变化太剧烈，不能准确测量出热敏电阻在不同温度下对应的阻值，且可能会损坏热敏电阻。
(2)[1][2]小华自制的简易电子体温计方案是不可行的。因为电源电压U保持不变，由 I=UR0+RT 可知，热敏电阻RT的阻值与电流I不是线性关系，所以在电流表的表盘上电流刻度线与温度不是一一对应的线性关系，不能直接在电流刻度线上标注相对应的温度。
26.【答案】
没有调零
断开
U=U1+U2
不能
电压表的正负接线柱接反
换用不同规格的灯泡进行多次实验
丙

实验次数
UAB/V
UCD/V
UAD/V
1
0.7
0.7
1.4
2
1.4
1.4
2.9
3
2.1
2.1
4.3
实验次数
UAB/V
UCD/V
UAD/V
4
1.8
0.9
2.7
5
1.4
1.4
2.8
6
1.1
1.7
2.8
实验次序
电压UAB/V
电压UBC/V
电压UAC/V
1
1.7
2.9
2
1.3
1.6
2.9
3
1.1
1.8
2.9
温度t/℃
35
36
37
38
39
40
41
42
电压U0/V
1.3
1.4
1.5
1.65
1.7
1.8
1.85
2.0
实验次数
电路两端电压U/V
L1两端电压U1/V
L2两端电压U2/V
1
2.8
1.4
1.4
2
2.8
1.1
1.7
3
2.9
2.1
0.8
