2025年江苏中考物理二轮复习 专题六：电压 电阻 练习（含答案+解析）

这是一份2025年江苏中考物理二轮复习 专题六：电压 电阻 练习（含答案+解析），共22页。试卷主要包含了单选题，非选择题等内容，欢迎下载使用。

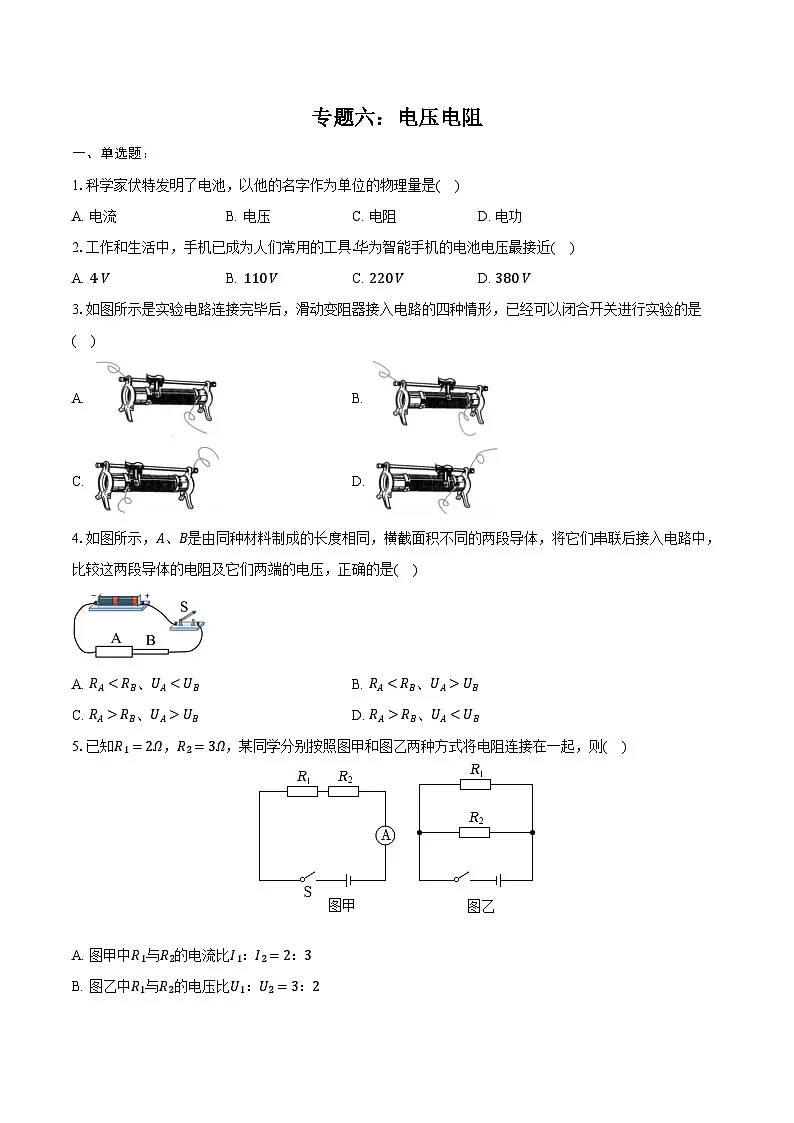

1.科学家伏特发明了电池，以他的名字作为单位的物理量是( )
A. 电流B. 电压C. 电阻D. 电功
2.工作和生活中，手机已成为人们常用的工具.华为智能手机的电池电压最接近( )
A. 4 VB. 110 VC. 220 VD. 380 V
3.如图所示是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是( )
A. B.
C. D.
4.如图所示，A、B是由同种材料制成的长度相同，横截面积不同的两段导体，将它们串联后接入电路中，比较这两段导体的电阻及它们两端的电压，正确的是( )

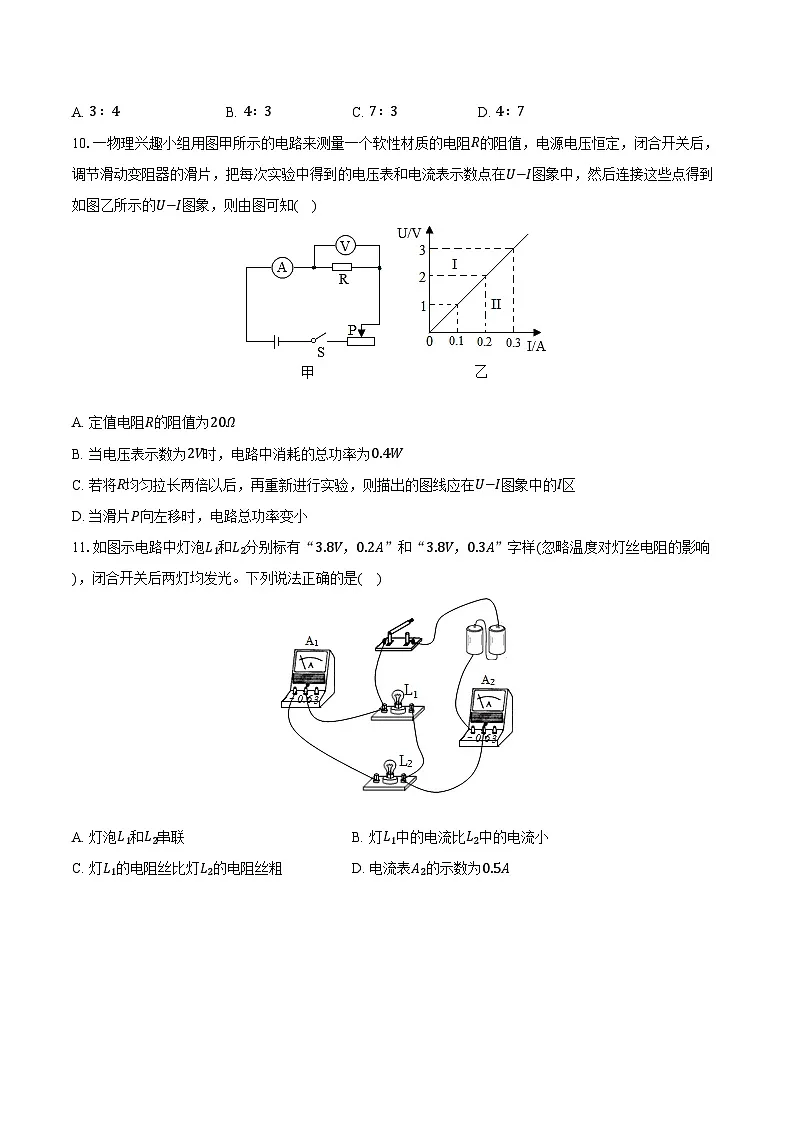

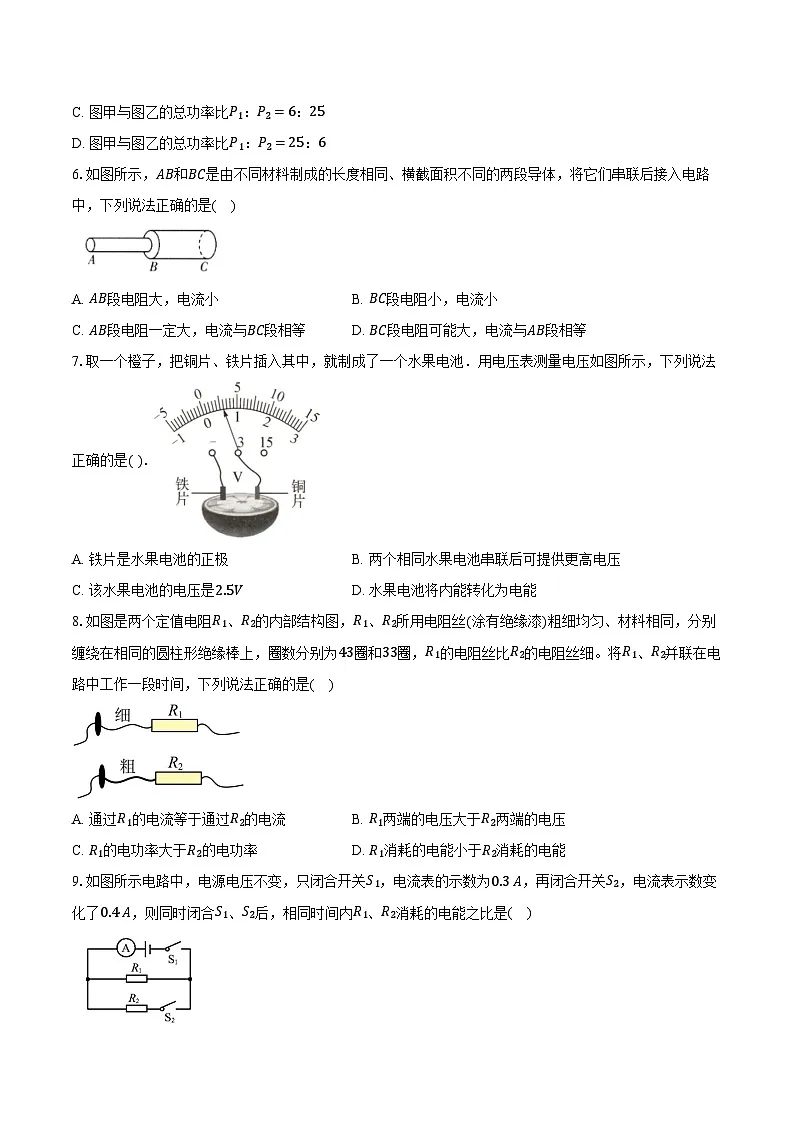

A. RAUBD. RA>RB、UAR2，灯L1的电阻丝比灯L2的电阻丝细，故C错误；
D、电源电压为3V，小于灯泡的额定电压，根据欧姆定律可知通过两灯泡的电流均小于灯泡的额定电流，
电流表A2测干路电流，并联电路干路电流等于各支路电流之和，所以干路电流小于0.2A+0.3A=0.5A，故D错误。
故选：B。
A、闭合开关，两灯泡并联接入电路；
B、灯泡L1和L2分别标有“3.8V，0.2A”和“3.8V，0.3A”字样，根据R=UI可知R1>R2，根据并联电路电压特点结合欧姆定律比较灯L1中的电流与L2中的电流的大小；
C、灯泡电阻越大，灯丝越细；
D、电源电压为3V，小于灯泡的额定电压，根据欧姆定律可知通过两灯泡的电流均小于灯泡的额定电流，电流表A2测干路电流，根据并联电路电流规律可知干路电流大小。
本题考查并联电路特点和欧姆定律的灵活运用，属于基础题。
12.【答案】B
【解析】据题意可知，滑片P向右移动时，电流变小，则电路中电阻变大，即滑片右移时电阻丝长度增加，说明滑片的左半段接入电路，则一定使用了左下接线柱，故排除乙图；据变阻器的接法是一上一下可知，排除丙图，则甲图和丁图是正确的。选B。
13.【答案】D
【解析】【分析】
本题综合性较强，考查的内容较多，会用欧姆定律计算，会用电功率公式计算，知道串联电路的电压、电流、电阻规律；解决此类问题，没有好办法，只能逐项分析计算，通过结果判断正误。
从图中可知，灯泡L与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路中电流；
两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，意思就是说灯泡两端电压不超2.5V，通过灯泡的电流不超过其额定电流，电流表示数不超0.6A；根据各选项的要求，结合欧姆定律和电功率的内容进行相关计算，就可判断各选项正误。
【解答】
根据灯泡的规格“2.5V 1.25W”，求得灯泡的电阻RL=UL2PL=Ω，灯丝的电阻不改变；
AB.电流表测量电路中的电流，灯泡两端电压不允许超过额定值，也就是电路中的电流最大为灯泡的额定电流，即电流最大值I大=PLIL=，
电路中电流最大为0.5A，根据串联电路电阻的特点，滑动变阻器允许接入的最小阻值为：
R滑小=UI大−RL=−5Ω=4Ω，
电压表的量程为3V，故电压表示数最大时灯泡两端的电压为UL小=U−U滑大=4.5V−3V=1.5V，
电路中的电流I小=UL小RL=1.5V5Ω=0.3A，
滑动变阻器接入的最大阻值R大=U滑大I小=3V0.3A=10Ω，
故滑动变阻器接入的阻值范围是4Ω～10Ω，电流表示数的变化范围是0.3～0.5A，故AB错误；
C.电路中的电流最小时，灯泡的电功率最小，
∴灯泡的最小功率PL小=IL小2RL=(0.3A)2×5Ω=0.45W，故C错误；
D.当滑动变阻器的阻值为5Ω时，电功率最大P滑大=(UR+RL)2R=(4.5V5Ω+5Ω)2×5Ω=1.0125W，1.0125W>1W，故D正确。
故选D。
14.【答案】(1)300 3×10−4 (2)1.6×10−3 1.6
15.【答案】电阻较大 增大电源电压 Q=I2Rt
【解析】解：由于削尖的铅笔芯横截面积较小，相同长度时，电阻较大，根据焦耳定律Q=I2Rt可知，电流和通电时间不变时，电阻越大，产生的热量越多，所以接上9V的电源，接触点出现了明亮的电火花；
若让电火花更亮些，应在相同时间内使笔尖放出更多的热量，因此可以增大电源的电压来增大电流，或者把铅笔尖削的更尖些来增大电阻，实验原理是焦耳定律即Q=I2Rt。
故答案为：电阻较大；增大电源的电压；Q=I2Rt。
(1)影响电阻大小的因素是：材料、长度、横截面积、温度，其他条件相同时，横截面积越小，电阻越大；
(2)电阻不变时，电压越高，电流就会越大，根据焦耳定律Q=I2Rt可知，电阻和通电时间不变时，电流越大，产生的热量越多。
熟练应用焦耳定律、知道影响电阻大小的因素即可正确解题。
16.【答案】0.5；8
【解析】【分析】
本题考查了串联电路的特点和欧姆定律、电功公式的应用，是一道基础题目。
由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。根据串联电路的电压特点求出R1两端的电压，根据串联电路的电流特点和欧姆定律求出电流表的示数，再根据欧姆定律求出R2的阻值。
【解答】
由电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流。因串联电路中总电压等于各分电压之和，所以，R1两端的电压：U1=2V，
因串联电路中各处的电流相等，所以，电路中电流表的示数：
I=U1R1=2V4Ω=0.5A，
电阻R2的阻值R2=U2I=6V−2V0.5A=8Ω。
故答案为：0.5；8。
17.【答案】b和c ；镍铬合金丝
【解析】解：
(1)顺时针旋转旋片时，灯泡变亮，原因是电流变大，电源电压不变，根据欧姆定律可知：电路中电阻变小，则应连接接线柱b、c与灯泡串联后接入电路。
(2)在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化，起到明显改变电阻的目的，而用铜丝制作的话，起不到明显改变电阻的目的。
故答案为：b和c；镍铬合金线。
(1)滑动变阻器与灯泡串联，顺时针旋转旋片可以使灯泡亮度增加，则电流变大，电阻变小，据此确定连接方法；
(2)在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化。
本题考查了变阻器的连接方法以及变阻器电阻丝的材料特点，属于基础题目。
18.【答案】长度
PB
变大

【解析】【详解】旋转式变阻器是通过改变接入电路的电阻片的长度来改变其连入电路的电阻的大小的；当将B、C两接线柱连入电路中时，连入电路的弧形电阻片是PB段；当轴沿顺时针方向旋转时，电阻变小，电流增大，所以收音机的音量将变大。
19.【答案】2
2.2
10

【解析】热敏电阻温度升高阻值减小，要求环境温度达到或超过40℃时开始报警，电源电压一定，热敏电阻阻值减小，在串联电路中分压减小，输出电压达到或超过8 V时，便触发报警器报警，所以需要把热敏电阻放在2处．40℃时热敏电阻阻值为1.1 kΩ，电源电压为12 V，定值电阻分压8 V，则热敏电阻分压4 V，故定值电阻阻值为此时热敏电阻阻值的两倍，即2.2 kΩ.若将虚线框内两元件对调，热敏电阻分压8 V，定值电阻分压4 V，定值电阻为2.2 kΩ，根据串联分压规律，热敏电阻为4.4 kΩ，由表格数据知温度为10℃，则报警器报警的最高温度为10℃．
20.【答案】变亮；细
【解析】【分析】
本题考查欧姆定律和影响电阻大小的因素，清楚灯泡的亮度与电流的大小有关是解题的关键。
影响电阻大小的因素：材料、长度、横截面积、温度；
相同材料、粗细相同的导体，长度越长，电阻越大；长度越短，电阻越小；
相同材料、相同长度的导体，横截面积越大，电阻越小；横截面积越小，电阻越大；
根据欧姆定律分析电阻大小的变化。
【解答】
闭合开关，夹子A向右移动的过程中，铅笔芯接入电路中的长度变短，电阻减小，根据欧姆定律可知，电流变大，灯泡变亮；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，说明电流的变化比较小，根据I=UR可知，即电阻变化较小，故应选用电阻较大的铅笔芯，即换用更细的铅笔芯。
故答案为：变亮；细。
21.【答案】
【解析】分析电路图可知，灯泡L1和L2并联，开关S2控制干路电流，开关S1控制通过灯泡L1的电流，连接实物图如下：
22.【答案】5169 2035.8
【解析】(1)图1中电阻箱左上角Δ对准的数字为5，右上角Δ对准的数字为1，左下角Δ对准的数字为6，右下角Δ对准的数字为9，因此电阻箱的读数：5 Ω×1 000+1 Ω×100+6 Ω×10+9 Ω×1=5 169 Ω；
(2)由图2可知电能表的小数位是8，故示数为2 035.8kW⋅ℎ。
(1)电阻箱要弄清楚Δ对准旋钮上的数字，再用数字乘以下面的倍数，然后把四个数字相加即可。
(2)电能表是测量电路一段时间内消耗的电能的仪表，上面有五个数字窗口，最后一位是小数位，单位是kW⋅ℎ。
对各种测量工具的读数是基本技能，要重点掌握。
23.【答案】断开
不相同
灯L1断路
0.5
电压表换用小量程
串联电路两端的总电压等于各部分电路两端的电压之和。

【解析】解：(1)连接电路时，为了防止连接错误造成短路，损坏电路元件，应把开关断开；为了使实验结论具有普遍性，应使用不相同规格的灯；
(2)由于两灯串联，闭合开关，两灯均不亮，可能是某处开路或两灯同时短路；用电压表分别测量AB、BC、AC间的电压，AB、AC间都有电压且相等，BC间无电压，说明AB间开路了，由此可知，电路故障可能是灯L1断路了；
(3)由图乙可知，电压表所选量程是0～15 V，分度值为0.5 V；为了实验结果更准确，电压表应选用小量程；
(4)串联电路两端的总电压等于各部分电路两端的电压之和。
故答案为：(1)断开；不相同；(2)灯L1断路；(3)0.5；电压表换用小量程；(4)串联电路两端的总电压等于各部分电路两端的电压之和。
24.【答案】(1) ；
(2)连接电路时，开关没有断开；
(3)2.6；应更换不同规格的小灯泡，在并联电路中多次实验；并联电路两端的总电压和各支路两端的电压相等；
(4)不变； L2所在支路断路
【解析】【分析】
本题考查了实物电路的设计与连接，实物电路的连接是学生出错比较多的内容，特别是电压表的量程选择和正负接线柱的连接；
(1)电压表连接在电路中时，要注意连接位置、量程和电流方向；
(2)连接电路的过程中应断开开关；
(3)根据指针位置读出示数，在实验中为了避免实验的偶然性，增加实验的可信度，应进行多次实验；并联电路的电压规律：总电压等于各支路两端的电压；
(4)并联电路中各支路互不影响，一条支路断路，另一条支路仍正常工作。
【解答】
(1)灯L1、L2并联，要测量灯泡L1两端电压，电压表需与L1并联，因为干电池组电压为3V，则选择0～3V量程，如图所示：
；
(2)小明刚连完最后一根导线，两灯就亮了，则小明在实验操作中的不当之处是连接电路时，开关没有断开；
(3)由图可知：因为干电池组电压为3V，选择0～3V量程，则对应的分度值为0.1V；根据指针所指位置可读出电压值为2.6V；
利用实验得出实验结论的过程中，为了避免实验的偶然性，增加实验的可信度，换用不同规格的灯泡多测量几次并联电路两端的电压，才能进行归纳总结，这样得出的结论才更加准确；
并联电路中的电压规律为：并联电路两端的总电压和各支路两端的电压相等；
(4)L2熄灭了，但L1仍然发光，则L2所在支路断路，若L2所在支路短路，L1也会被短路，L1不会发光，此时电压表仍然测L1两端的电压，其示数不变。
故答案为：
(1) ；
(2)连接电路时，开关没有断开；
(3)2.6；应更换不同规格的小灯泡，在并联电路中多次实验；并联电路两端的总电压和各支路两端的电压相等；
(4)不变；L2所在支路断路。
25.【答案】(1)断开；(2)电流表示数或灯泡的亮度；(3)①④；(4)横截面积越小。
【解析】【分析】
控制变量法和转换法是探究题常出的问题，分析清楚各自的特征，在具体实验中如何应用。
(1)为保护电路，连接电路时开关应处于断开状态；
(2)电阻的大小不能直接比较，利用转换法通过电路中可以观察的现象来比较电阻的大小；
(3)利用控制变量法研究问题，要控制其他因素一定，改变被研究因素；
(4)分析①③两金属丝什么因素相同，什么因素不同，研究的是不同因素的关系。
【解答】
解：(1)在连接电路时，为避免误操作引起短路现象，连接电路时要求开关断开；
(2)在M、N之间分别接上不同的导体，则通过观察灯的亮度或电流表示数来比较导体电阻的大小；
(3)为研究电阻长导体的材料关系，要控制长度和横截面积一定，所以要选择编号①④；
(4)①③两金属丝材料都是镍铬合金，长度相同，模截面积不同，所以是研究导体电阻跟横截面积的关系，探究发现，当导体的长度和材料一定时，横截面积越小，电阻越大。
故答案为：(1)断开；(2)电流表示数或灯泡的亮度；(3)①④；(4)横截面积越小。
26.【答案】解：
(1)灯泡L规格为“6V 3W”，是指额定电压为6V、额定功率为3W。
由P=UI可得灯泡L的额定电流：
I额=P额U额=3W6V=0.5A；
(2)由图甲可得，当S、S1、S3闭合，S2断开时，灯L被短路，滑动变阻器没有连入电路，电路中只有R1，
由欧姆定律可得：
R1=UI=6V0.5A=12Ω；
(3)断开S1、S3，闭合S、S2，灯L与滑动变阻器串联，通过的电流相等，调节滑片P，使R2的电功率为灯泡的2倍，
由P=UI可知：
R2两端的电压、灯L两端电压之比：
U2：UL′=2：1，
因为U2+UL′=U=6V，
所以R2两端的电压为4V、灯L两端电压为2V，
由图乙可知此时通过灯的电流，即电路中的电流：
I′=0.25A，
滑动变阻器连入的电阻：
R2=U2I′=4V0.25A=16Ω。
答：(1)灯泡L的额定电流为0.5A；
(2)定值电阻R1的阻值为12Ω；
(3)此时滑动变阻器接入电路的阻值为16Ω。
【解析】(1)知道灯泡L规格(额定电压、额定功率)，利用P=UI求灯泡L的额定电流；
(2)由图甲可得，当S、S1、S3闭合，S2断开时，灯L被短路，滑动变阻器没有连入电路，电路中只有R1，利用欧姆定律求R1的阻值；
(3)由图甲可得，断开S1、S3，闭合S、S2，灯L与滑动变阻器串联，通过的电流相等，调节滑片P，使R2的电功率为灯泡的2倍，利用P=UI求R2两端的电压、灯L两端电压之比，知道电源电压，可求R2两端的电压、灯L两端电压；由图乙可知此时通过灯的电流，即电路中的电流，利用欧姆定律求滑动变阻器连入的电阻。
本题考查了电功率公式、欧姆定律、串联电路特点的应用以及对灯的铭牌含义的理解，分析通过灯的电流与电压图象得出相关信息是关键。
27.【答案】解：
(1)由R=UI可知，当电流表的示数增大时，电路的总电阻减小，由图甲可知，拉力增大时，滑片下移，因电流表示数随拉力的增大而增大，所以，拉力增大时，电阻丝接入电路中的电阻应减小，则虚线框内连接如图所示：
(2)闭合开关，整个电路是串联电路，弹簧处于原长状态时，电阻丝接入电路中的电阻最大，即
Rab=20Ω，因串联电路中总电阻等于各分电阻之和，所以根据串联电路的电阻特点和欧姆定律可得，此时电路中的电流为：I=UR总=URab+R0=6V20Ω+10Ω=0.2A;
R0消耗的电功率为：P0=I2R0=(0.2A)2×10Ω=0.4W；
(3)电流表示数为0.3A时，根据欧姆定律可得，此时的电路总电阻为：
R总=UI=6V0.3A=20Ω
电阻丝接入电路电阻为：R′=R总′−R0=20Ω−10Ω=10Ω
单簧的伸长量为：ΔL=L−R′RabL=10cm−10Ω20Ω×10cm=5cm
由图乙可知，电流表示数最大时显示的拉力为250N。

【解析】本题主要考查了欧姆定律和电功率公式的应用，关键是从表格中获取有用数据；
(1)拉力增大电流表示数增大，则拉力增大时滑动变阻器连入电路的电阻减小，由此连接电路；
(2)根据弹簧处于原长时滑片所处位置，得出滑动变阻器连入电路的电阻，R0阻值已知，根据串联电路电阻特点、欧姆定律得出电路电流，再由P=I2R计算R0的功率；
(3)由欧姆定律计算出电路电流为0.3A时的总电阻，由R0已知可求滑动变阻器连入电路电阻，根据滑动变阻器总阻值、长度可求滑动变阻器连入电路的长度，可知弹簧变化长度，再由图乙得出弹簧所受拉力。环境温度t/℃
5
10
20
30
40
50
60
热敏电阻R/kΩ
6.0
4.4
2.8
1.8
1.1
0.8
0.7
