2025年江苏中考物理二轮复习 专题八：电功率 练习（含答案+解析）

这是一份2025年江苏中考物理二轮复习 专题八：电功率 练习（含答案+解析），共32页。试卷主要包含了单选题，非选择题等内容，欢迎下载使用。

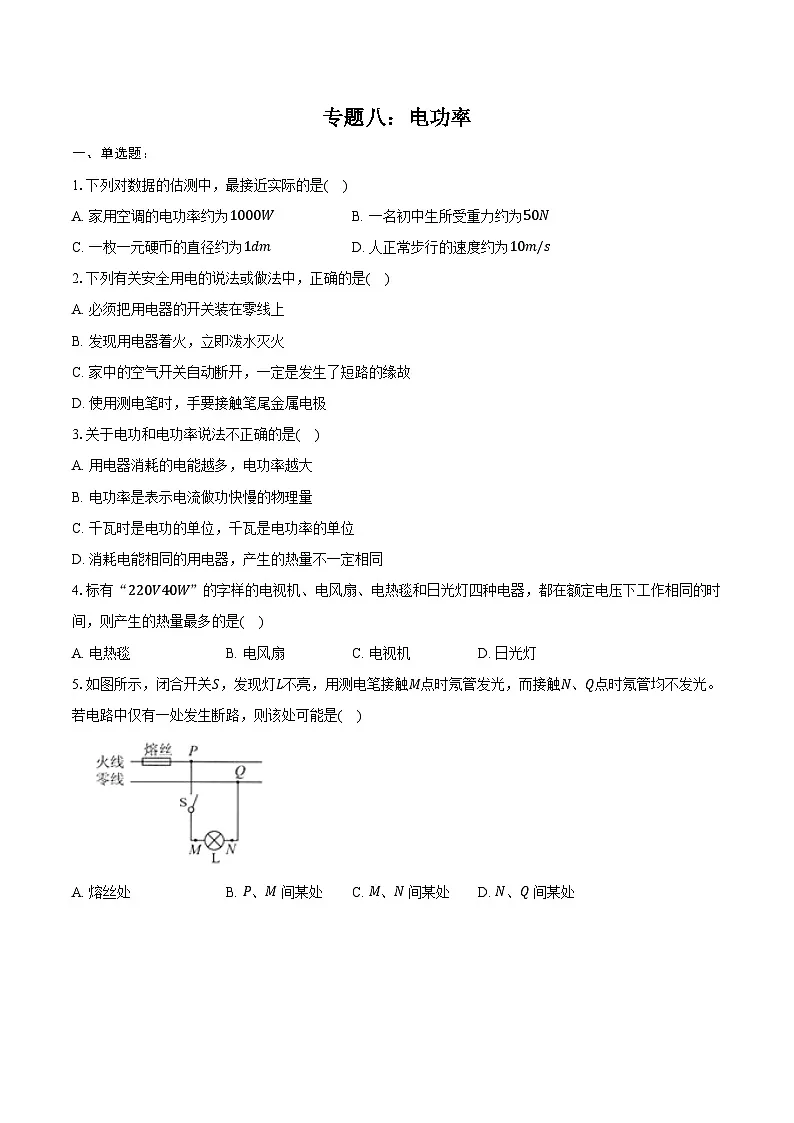

1.下列对数据的估测中，最接近实际的是( )
A. 家用空调的电功率约为1000WB. 一名初中生所受重力约为50N
C. 一枚一元硬币的直径约为1dmD. 人正常步行的速度约为10m/s
2.下列有关安全用电的说法或做法中，正确的是( )
A. 必须把用电器的开关装在零线上
B. 发现用电器着火，立即泼水灭火
C. 家中的空气开关自动断开，一定是发生了短路的缘故
D. 使用测电笔时，手要接触笔尾金属电极
3.关于电功和电功率说法不正确的是( )
A. 用电器消耗的电能越多，电功率越大
B. 电功率是表示电流做功快慢的物理量
C. 千瓦时是电功的单位，千瓦是电功率的单位
D. 消耗电能相同的用电器，产生的热量不一定相同
4.标有“220V40W”的字样的电视机、电风扇、电热毯和日光灯四种电器，都在额定电压下工作相同的时间，则产生的热量最多的是( )
A. 电热毯B. 电风扇C. 电视机D. 日光灯
5.如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光。若电路中仅有一处发生断路，则该处可能是( )
A. 熔丝处B. P、M 间某处C. M、N 间某处D. N、Q 间某处
6.如图所示是静静同学简化后的部分家庭电路的接线图及家中电能表表盘，空气开关允许通过的最大电流为35A，下列说法正确的是( )
A. 电路中开关与白炽灯是串联的，各插座是并联的，且开关必须接在零线上
B. 若闭合开关，灯泡不亮，用测电笔测c点氖管发光，可能是零线断路
C. 乐乐家允许接入用电器总功率不应高于8800W
D. 若只让一个标有“220V；1000W”的空调正常工作3min，则电能表盘转了300转
7.图示电路中，电源为恒功率电源，工作时输出的总功率大小恒定，R1为定值电阻．移动滑动变阻器R2的滑片P，下列表示通过R1的电流I1，通过R2的电流I2随电流表示数的倒数1I变化的关系图线中，可能正确的是( )
A. B. C. D.
8.如图是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置，两个透明容器中( )
A. 通电后，图甲透明容器中电阻丝内能增加和空气内能增大的方式是相同的
B. 图甲中通电一段时间后，左侧容器中电阻产生的热量更少
C. 图乙实验是为了研究电流产生的热量与电流的关系
D. 通电后，图乙右侧容器中电阻产生的热量多

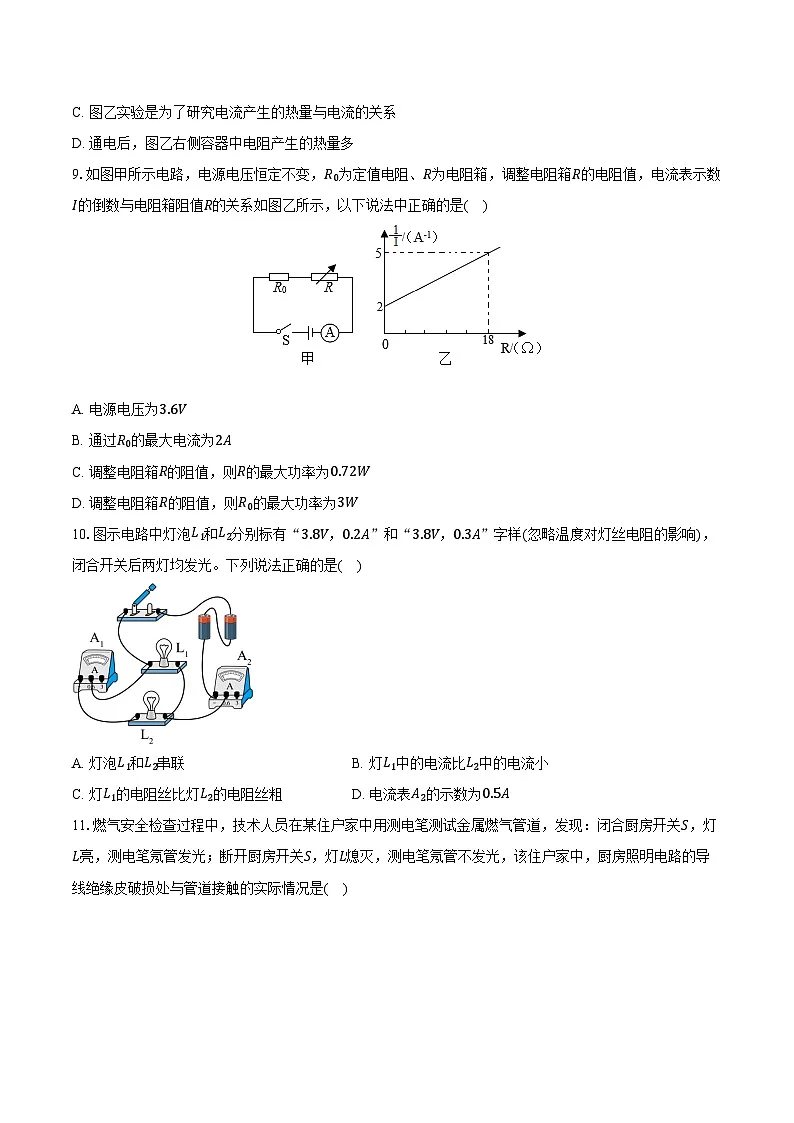

9.如图甲所示电路，电源电压恒定不变，R0为定值电阻、R为电阻箱，调整电阻箱R的电阻值，电流表示数I的倒数与电阻箱阻值R的关系如图乙所示，以下说法中正确的是( )
A. 电源电压为3.6V
B. 通过R0的最大电流为2A
C. 调整电阻箱R的阻值，则R的最大功率为0.72W
D. 调整电阻箱R的阻值，则R0的最大功率为3W
10.图示电路中灯泡L1和L2分别标有“3.8V，0.2A”和“3.8V，0.3A”字样(忽略温度对灯丝电阻的影响)，闭合开关后两灯均发光。下列说法正确的是( )
A. 灯泡L1和L2串联B. 灯L1中的电流比L2中的电流小
C. 灯L1的电阻丝比灯L2的电阻丝粗D. 电流表A2的示数为0.5A
11.燃气安全检查过程中，技术人员在某住户家中用测电笔测试金属燃气管道，发现：闭合厨房开关S，灯L亮，测电笔氖管发光；断开厨房开关S，灯L熄灭，测电笔氖管不发光，该住户家中，厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是( )
A. B.
C. D.
二、非选择题
12.某品牌手机充电宝，上面标有电压为5V，容量为12000mA⋅ℎ，它充满电后，可以储存的电能是______J，在充电过程中，将电能转化为______能储存。
13.如图是今年“3·15”晚会上曝光的劣质导线，不良商家为了降低成本，将多芯铜导线的根数从国家标准的32根减为26根，导致导线横截面积减小。对于长度相等的标准导线和劣质导线，劣质导线的电阻 (选填“较大”或“较小”)，若在通有相同电流的情况下，相同时间内劣质导线产生的热量 (选填“较多”或“较少”)。
14.生活垃圾高温燃烧放出的热量可用于发电．若某生活垃圾的热值为0.7×107J/kg，完全燃烧1 t该垃圾可以释放出的热量为________J.这些热量的30%被25 t初温为25℃的水吸收，则水温将升高________℃.若某发电厂焚烧1 t这种垃圾可以输出350度的电能，则此次发电的效率为________%.[c水=4.2×103J/(kg·℃)]
15.小华用如图所示电路对玩具小车中的小电动机M进行实验探究．闭合开关，移动滑动变阻器滑片，当电压表示数U1=0.4V时，电流表示数I1=0.2A，此时电动机没有转动．当电压表示数U2=2V时，电动机匀速转动，电流表示数I2=0.3A.则电动机转动10min，消耗的电能为______ J，对外提供的机械能为______J．
16.小华家电能表的表盘如图所示，他家同时工作的用电器总功率不能超过 W.当电路中只有一台空调工作时，电能表指示灯在1min内闪烁80次，则空调工作时的电功率为 W。小华发现空调使用的是三线插头，是为了将空调的金属外壳与 相连。
17.用如图所示的装置可探究电流产生热量与_______(填“电流”或“电阻”)的关系，若通过R2的电流为1A，通电2min，R2产生的热量为_______J．
18.如图所示，有居民将电线插座从窗口悬挂至室外，给电瓶车充电．这种“飞线”充电方式存在安全隐患：①夜晚气温下降，空气中的水蒸气________(物态变化名)成小水珠附着在插座内部，含有杂质的液态水会导致电路________；②悬挂于室外的电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触________线绝缘皮破损处，导致触电事故．
19.如图所示是定值电阻R和小灯泡L的电流随电压变化的图像。若把定值电阻R和小灯泡L串联后接在电压为5V的电源上，R两端电压为 V；若把定值电阻R和小灯泡L并联接在4V的电源上，通电相同时间内消耗电能之比为 。若灯泡与一阻值为5Ω的电阻串联接在电压为5V的电源上，总功率为 W。
20.用如图装置探究电功大小的影响因素．两个白炽灯泡串联，控制了________与通电时间相等，两灯泡规格应________(选填“相同”或“不同”).实验中发现L1更亮且电压表V1的示数更大，这说明在电流相同与通电时间相同时，导体的________越大，电流做的功也就越多．
21.小明设计的电路图如图1，小灯泡L1、L2的额定电压分别为2.5V、1.5V。
(1)根据电路图，用笔画线表示导线，把图2中的实物连接起来。
(2)电路正确连接后，闭合开关，两灯发光，如图3电压表V1的示数为______，V2的示数为2.8V，L2是否正常发光？______。
(3)小明将L1换成额定电压为2.5V的LED，闭合开关后发现LED亮，而L2不亮。
①小明认为此时L2烧断，他判断是否正确？
______，依据是______。
②小芳认为L2两端电压不够，将图2中的电池增至三节。闭合开关，两灯不亮，此时V1、V2的示数均为4.4V，这可能是______烧断(选填“LED”“L2”)。
22.明明同学做伏安法“测量小灯泡电功率”实验，连接实物图如图所示，电源是三节新干电池，小灯泡额定电压为2.5V，三个规格不同的滑动变阻器：R1“5Ω 1A”、R2“20Ω 1A”、R3“20Ω 0.1A”。
(1)请用笔画线代替导线将电路连接完整，要求：①向左移动滑片，灯泡变亮；②导线不能交叉。
(2)正确连接好电路，闭合开关发现灯泡不亮，电流表有示数，电压表没有示数，则出现的故障可能是 。
(3)故障排除后，移动滑动变阻器的滑片，把测量的几组数据记录在表格里。同组的亮亮同学发现明明设计的表格有一处错误的地方，该处错误是 。
(4)根据表中数据可知明明同学做实验时选用的滑动变阻器是 (选填“R1”、“R2”或“R3”)。
23.小明用如图甲所示实验装置比较a、b两种液体的比热容，在两个相同的烧瓶内分别接入电阻丝，装入质量均为150g的a、b两种液体，并分别插入温度计。
(1)实验中选用的两根电阻丝R1、R2的阻值应______(选填“相同”或“不同”)。
(2)实验中，通过______来反映液体吸收热量的多少。
A.温度计示数的变化量
B.通电时间的长短
(3)如图乙所示，加热10min时a液体的温度为______℃，结合表格内的其它数据分析可知______(选填“a”或“b”)液体的比热容较大。
(4)若质量为m的a液体中电阻丝的阻值为R，测出其电流为I，通电一段时间t后，温度计的示数变化量为Δt，若不计热量损失，则a液体的比热容为______(用所给出的物理量写出比热容的表达式)。
24.小馨利用“伏安法”测量未知电阻Rx的阻值，电源约为3V，Rx的阻值约为10Ω。
(1)对照电路图乙，请用笔画线代替导线，完成图甲实物电路的连接_____；
(2)闭合开关，两电表均无示数。将电压表接在变阻器两端时也无示数，但接在开关两端时有示数，则电路故障是_____；
A.开关接触不良
B.变阻器短路
C.Rx断路
(3)排除故障后，闭合开关移动变阻器的滑片P至某一位置，此时电压表示数为2.7V，电流表示数如图丙，则未知电阻Rx=_____Ω；
(4)小恬认为：不用电流表，只用电压表和阻值为400Ω的定值电阻R0，由图丁同样可以测得未知电阻Rx的阻值。小恬设计方案如下：
a.闭合S1、断开S2，读出电压表示数为U1；
b.闭合S1、S2，读出电压表示数为U2；
①电阻Rx的表达式为Rx=_____(用测量值U1、U2及R0来表示)；
②利用提供的实验器材，小恬设计方案_____(选填“能”或“不能”)准确测得电阻Rx的阻值；
(5)小元和小岑想利用以上器材继续测量小灯泡的额定功率，由于部分实验器材的损耗，故做了如下的调整和增减：
A.电源(输出电压恒为4.5V)
B.小灯泡(额定电压3.5V，电阻约为10Ω)
C.滑动变阻器(0～10Ω，最大电流2A)
D.电压表，量程0～3V，大量程损坏
E.电流表，量程0～0.6A，0～3A
①他们初步设计电路如图戊A、B两种方案，经分析你认为应选_____方案；
②利用上面方案，闭合开关，调节滑动变阻器，当电压表示数为UV=_____V时，小灯泡正常发光，此时电流表示数为0.3A，则小灯泡的额定功率P额=_____W。
25.如图甲所示电源电压恒定为12V，图乙是额定电压为6V的小灯泡电流随电压变化的图象。R1为定值电阻，R2标有“30Ω 1A”字样，电流表的量程为0～3A。当闭合开关S3，断开开关S1、S2时，灯L正常发光。求：

(1)灯泡正常发光时的电阻和R1电阻值；
(2)当闭合开关S1，断开开关S2、S3时，调节变阻器的滑片，使电流表示数为0.4A。1min内变阻器R2消耗的电能；
(3)当开关S1、S2、S3均闭合时，电路允许消耗的最大功率。
26.如图所示电路中，电源电压为6V，灯泡L规格为“6V 3W”，其电流与电压的关系如图乙所示。当S、S1、S3闭合，S2断开时，电流表示数为0.5A。
(1)求灯泡L的额定电流；
(2)求定值电阻R1的阻值；
(3)断开S1、S3，闭合S、S2，调节滑片P，使R2的电功率为灯泡的2倍，求此时滑动变阻器接入电路的阻值为多大。
27.某电热取暖器的简化电路如图所示，R1、R2为发热电阻，取暖器工作时，通过开关S1和S2实现低温、高温的挡位控制，已知高温挡功率为1320 W，R1=55 Ω。求：
(1)取暖器工作时通过R1的电流；
(2)取暖器处于低温挡时，工作1 min产生的热量；
(3)R2的阻值。
28.我国95后的天才科学家曹原，在2018年3月5日，成功实现了石墨烯的“超导电实验”，破解了困扰全球物理学界107年的难题，为超导研究打开了一扇新的大门，可能成为常温超导体研究的里程碑，超导应用即将走进我们的生活．现有一个小型水电站，如图所示，发电机提供的电压U=250 V，保持恒定，通过输电线向较远处用户输电，输电线的总电阻R0=0.15 Ω.闭合开关S，若发电机提供给电路的总功率P=50 kW，求：
(1)通过输电线的电流和输电线上损耗的热功率P0；
(2)用户得到的功率P1和输电效率η；
(3)若将输电线改为超导输电线，在保证用户得到以上功率不变的情况下(此时可在用电器前端加一调压装置，以保证用电器能正常工作)，与原来相比，每天节省的电能可供一个额定功率P2=1 kW的电饭煲正常工作多少天？(假设电饭煲每天工作2 ℎ)
29.现代家庭经常在家中布置水族箱，喂养一些小型鱼类达到观赏、心理解压等目的．如图甲所示，水族箱中配备一种用于增氧的新型USB充电氧气泵．增氧泵工作时，在大气压作用下，水从进水管口吸入，从出水管口快速喷出，此时进气管下端口水流速度较大，空气就会通过进气管进入水中形成气泡，与水流一起从出水管口喷出．当气压较低时，需要及时对鱼缸进行增氧，如图乙所示，对水银气压计进行改装，在气压计左侧顶端密封一根铜导线，右侧开口处也固定一根铜导线，气压计左侧水银面上方为真空，图乙中两侧水银柱高度差为76cm.当左侧水银面下降时，右侧水银面上升，当水银面高度差低于72cm时，水银柱将两侧的铜导线接通，电磁铁将衔铁吸下，增氧泵开始工作．
增氧泵可用交直流两用锂电池供电．部分参数如下表：
(1)由题意可知，气压计右侧铜导线应竖直向下伸长到右侧标有________cm刻度处．
(2)家庭电路停电时，增氧泵可利用锂电池工作，并进入工作5s、停止5s的断续工作状态．则该锂电池充满电后最多可向增氧泵提供________J的电能，该状态下增氧泵可持续正常工作________ℎ．
(3)如图丙所示为控制增氧泵断续工作的模拟电路，在AB两端输入如图丁所示的周期性变化电压UAB.定值电阻R=4Ω，D为电子元件，当UABR2，
两灯泡并联，其两端电压相等，且R1>R2，由I=UR可知，灯泡L1中的电流小于灯泡L2中的电流，因此灯L2更亮，故B正确；
C、两灯灯丝的材料和长度均相同，L1的电阻大于L2的电阻，根据影响电阻大小的因素可知L1灯丝较细，故C错误；
D、由图知，两节干电池串联，则电源电压为3V；
因并联电路中干路电流等于各支路电流之和，所以如果两灯能正常发光，则A2的示数为0.2A+0.3A=0.5A；
由于电源电压小于两灯泡的额定电压为3.8V，所以此时两灯泡都不能正常发光，则A2的示数应小于0.5A，故D错误。
故选：B。
(1)根据电流流向法，找出电流的路径，可判断电路的连接方式，
(2)根据R=UI比较两灯泡阻值的大小关系，假设灯泡的电阻不受温度影响，由P=U2R比较两灯泡实际功率的大小关系，灯泡的亮度取决于其实际功率大小；
(3)根据影响电阻大小的因素分析得到两灯灯丝的粗细关系。
会识别电路的串并联，同时可以根据电流流向法判断电流的路径，是正确解答的关键。
11.【答案】B
【解析】【详解】A.闭合厨房开关S，灯L亮，电流经过灯泡后，直接到零线，而不选择经过试电笔中的电阻流入大地，所以测电笔氖管不发光，故A不符合题意；
B.闭合厨房开关S，电路有两条支路，一条经过灯L，所以灯L亮，另一条路经过测电笔中的电阻流入大地，所以测电笔氖管发光，故B符合题意；
C.断开厨房开关S，测电笔仍可以通过灯泡连上火线，所以测电笔氖管发光，故C不符合题意；
D.断开厨房开关S，测电笔仍可以直接连上火线，所以测电笔氖管发光，故D不符合题意。
故选B。
12.【答案】2.16×105；化学
【解析】【分析】
本题考查了能量的转化和储存电能的计算，关键是电池参数含义的了解与掌握。
(1)由铭牌可知电池的电压和容量，根据W=UIt求出它一次充满后储存的电能；
(2)电池充电与放电过程实际上是能量的转化过程，根据充电能量形式的变化进行解答。
【解答】
(1)该电池一次充满电后储存的电能：
W=UIt=5V×12000×10−3A×3600s=2.16×105J；
(2)电池的充电和供电是相反的过程，充电时是把电能转化为化学能，放电时是把化学能转化为电能。
故答案为：2.16×105；化学。
13.【答案】 较大
较多

【解析】【知识点】电阻与导体的材料、长度和横截面积的关系、焦耳定律的公式及简单应用
【详解】[1]导体电阻的大小不仅跟材料有关，还与其长度和横截面积有关。在材料相同时，导体的横截面积越大、长度越短，电阻越小。对于材料相等、长度相等的标准导线和劣质导线，由于劣质导线横截面积减小，所以电阻较大。
[2]根据Q=I2Rt可知，在通有相同电流的情况下，相同时间内劣质导线由于电阻大，所以产生的热量较多。
14.【答案】7×109 20 18
【解析】解：
(1)完全燃烧1t该垃圾可以释放出的热量为：Q放=mq=1×103kg×0.7×107J/kg=7×109J；
(2)水吸收的热量为：Q吸=ηQ放=30%×7×109J=2.1×109J；
根据Q吸=cmΔt可知，水升高的温度为：Δt=Q吸c水m水=2.1×109J4.2×103J/(kg⋅℃)×25×103kg=20℃；
(3)1t这种垃圾可以输出的电能为：W=350度=350kW⋅ℎ=350×3.6×106J=1.26×109J；
此次发电的效率为：η=WQ放=1.26×109J7×109J=18%。
故答案为：7×109；20；18。
(1)根据公式Q放=mq求出生活垃圾完全燃烧释放出的热量；
(2)利用Q吸=ηQ放求出水吸收的热量；根据公式Q吸=cmΔt可求出水升高的温度；
(3)根据效率公式求出发电的效率。
本题主要考查了热量的计算、发电效率的计算，综合性较强，难度不大。
15.【答案】360；252
【解析】由题可知，电动机转动时的电压是：U2=2V，电流：I2=0.3A，
则电动机转动10min消耗的电能：W=U2I2t=2V×0.3A×10×60s=360J；
电动机没有转动时，电能全部转化为内能(发热)，此时电路作为纯电阻电路，
则电动机的阻值：R=U1I1=Ω，
电动机10min内发热：Q=I22Rt=(0.3A)2×2Ω×10×60s=108J，
则对外提供的机械能：W′=W−Q=360J−108J=252J。
16.【答案】8800
1500
大地

【解析】【详解】[1]由图可知他家同时工作用电器的最大总功率
P大=UI大=220V×40A=8800W
用电器总功率不能超过8800W。
[2]3200imp/(kW⋅ℎ)表示电路中用电器每消耗1kW⋅ℎ电能，电能表指示灯闪烁3200次；闪烁80次时空调消耗的电能
W=80r3200r×1kW•ℎ=0.025kW•ℎ=0.025×3.6×106J=9×104J
所用时间
t=1min=60s
空调的电功率
P=Wt=9×104J60s=1500W
[3]空调使用三线插头，目的是将空调的金属外壳与大地相连。
17.【答案】电流；600
【解析】解：由图可知，R1与R3并联后与R2串联，根据串、并联电路电流特点可知，通过R1小于通过R2的电流，R1和R2电阻相同，所以可以探究电流产生的热量与电流大小的关系；
通电2min，R2产生的热量：Q2=I2R2t=(1A)2×5Ω×2×60s=600J。
故答案为：电流；600。
18.【答案】液化 短路 火线
【解析】解：①小水珠是液态的，是空气中的水蒸气遇冷形成的，是液化现象；
含杂质的液态水导电，会使电路短路；
②家庭电路中，人体只要接触火线破损处就会发生触电事故，但若只接触零线不会发生触电事故，故悬挂于室外的电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触火线线绝缘皮破损处，导致触电事故。
故答案为：液化；短路；火线。
在一定条件下，物体的三种状态--固态、液态、气态之间会发生相互转化，这就是物态变化；物质由气态变为液态叫液化；
家庭电路中人体只要接触火线破损处就会发生触电事故，但若只接触零线不会。
本题通过生活实例考查了物态变化和安全用电，是道好题。
19.【答案】4
1︰2
3

【解析】【详解】[1]定值电阻的阻值不变，通过它的电流与它两端的电压成正比，所以甲是小灯泡L的I−U图像。把定值电阻R和小灯泡L串联时，串联电路中的电流处处相等，通过它们的电流为0.4A，由串联电路的电压规律可得UR+UL=4V+1V=5V
符合题意，因此R两端的电压为4V。
[2]把定值电阻R和小灯泡L并联接在4V的电源上，由于并联电路各支路两端的电压相等，由图像可知4V时IR=0.4A、IL=0.8A，由 Q=I2Rt=UIt 可得通电相同时间内它们产生的热量之比为QR︰QL=IR︰IL=0.4A︰0.8A=1︰2
[3]画出电阻为5Ω的图像，如图所示：
若灯泡与一阻值为5Ω的电阻串联接在电压为5V的电源上，由于串联电路中的电流处处相等，通过它们的电流为0.6A，由串联电路的电压规律可得UR+UL=3V+2V=5V
符合题意，因此总功率 P=UI=5V×0.6A=3W
20.【答案】电流；不同；两端的电压
【解析】【分析】
本题考查了探究电功大小的影响因素的实验。
①图甲电路中，两灯串联电流相同，根据控制变量法分析灯泡的规格；
②灯泡亮度由实际功率决定，灯泡越亮功率越大，在相同时间里消耗的电能越多，电流做功越多。
利用Q=I2Rt分析。
【解答】
由图示电路图可知，两灯泡串联，通过它们的电流与通电时间相等，要“探究影响电流做功多少的因素”电路中两灯泡的规格应不同；实验时，可以根据灯泡亮度比较相同时间内电流做功的多少。
结合W=UIt可知：电流相同，通电时间相同时，电压越大，电流做的功也就越多。
21.【答案】(1)
(2)1.5V；L2不能正常发光；
(3)①不正确；两灯串联，若L2烧断，由串联电路的特点，LED也不亮；②LED
【解析】解：(1)因电源为两节干电池总电压不超过3V，故V1，V2均选用小量程，电压表V1与L1并联，根据电路图连接实物图，如下所示：
(2)电路正确连接后，闭合开关，两灯发光，如图3，电压表V1的选用小量程，分度值为0.1V，示数为1.5V，V2的示数为2.8V，由串联电路电压的规律，L2的电压为：2.8V−1.5V=1.3V，L2不能正常发光；
(3)小明将L1换成额定电压为2.5V的LED，闭合开关后发现LED亮，L2不亮。
①判断不正确；因两灯串联，若L2烧断，由串联电路的特点，LED也不亮；
②若LED烧断，V1与L2串联，L2不发光，V1和V2的示数均约为电源电压，符合题意；
故闭合开关，两灯不亮，此时V1、V2的示数均为4.4V，这可能是LED烧断。
故答案为：
(1)如上所示；
(2)1.5V；L2不能正常发光；
(3)①不正确；两灯串联，若L2烧断，由串联电路的特点，LED也不亮；②LED。
(1)两灯串联，根据L1、L2的额定电压，因V2测两灯的电压，由串联电路电压的规律确定电压表V2选用大量程与这两个灯串联，电压表V1选用小量程与L1并联，根据电路图连接实物图；
(2)根据电压表V1选用小量程确定分度值读数，由串联电路电压的规律得了L2的电压，据此分析；
(3)小明将L1换成额定电压为2.5V的LED，闭合开关后发现LED亮，L2不亮。
①根据串联电路一个用电器不工作队，另一个也不能工作分析；
②逐一分析每个选项，找出符合题意的答案。
本题考查根据要求连接实物图、串联电路电流、电压的规律及故障分析。
22.【答案】灯泡短路 平均电功率P/W R2
【解析】解：(1)测量小灯泡电功率时，电流表与灯泡串联，由表中数据可知电路中的电流小于0.6A，因此电流表选用0～0.6A的量程，滑片向左滑动时，灯泡变亮，说明电流表示数变大，滑动变阻器连入电路的电阻变小，故滑动变阻器左下接线柱连入电路中，如图所示：
；
(2)电流表有示数，说明电路不是断路，电压表没有示数，可能是与电压表并联的电路短路，结合灯泡不亮可知，故障可能是与电压表并联的灯泡短路了；
(3)小灯泡在不同实际电压下的实际功率不同，因此求灯泡的平均功率没意义，故表格设计错误之处是：平均电功率P/W；
(4)由欧姆定律可知，电路中的电流最小时滑动变阻器接入电路的电阻最大，
由表中数据可知，电路中的最小电流为0.25A，此时灯泡两端的电压为2.0V，
因为电源是三节新干电池，所以电源电压：U=3×1.5V=4.5V，
由串联电路的电压特点可知，滑动变阻器两端的电压：U滑=4.5V−2.0V=2.5V，
由欧姆定律可知，R滑大=U滑I小=Ω>5Ω，
由表中数据可知，电路中的最大电流为0.32A>0.1A，故选择R2。
故答案为：(1)见解答图；(2)灯泡短路；(3)平均电功率P/W；(4)R2。
(1)测量小灯泡电功率时，电流表与灯泡串联，根据表中数据确定电流表的量程，向左移动滑片，灯泡变亮，说明电流表示数变大，滑动变阻器连入电路的电阻变小，从而确定滑动变阻器接入的接线柱；
(2)电流表有示数，说明电路不是断路，电压表没有示数，可能是与电压表并联的电路短路了，结合灯泡不亮分析电路故障；
(3)小灯泡在不同实际电压下的实际功率不同，求平均值没意义；
(4)由欧姆定律可知，电路中的电流最小时滑动变阻器接入电路的电阻最大，根据表中数据可知电路中的最小电流，根据串联电路的特点和欧姆定律求出滑动变阻器接入电路的最大电阻，结合电路中的最大电流选择合适的滑动变阻器。
本题考查了测量小灯泡的额定功率，涉及电路连接、故障分析、串联电路的特点和欧姆定律的应用，有一定难度。
23.【答案】(1)相同；(2)B；(3)46；b；(4)I2RtmΔt。
【解析】解：(1)图中两电阻丝串联，通过的电流和通电时间相同，由焦耳定律Q=I2Rt可知，要控制相同时间两电热丝放出的热量相同(两液体吸热才能相同)，实验中选用的两根电阻丝的阻值应相同；
(2)根据转换法可知，实验中用通电时间间接反映液体吸收热量的多少，选B；
(3)温度计的分度值为1℃，示数为46℃；由表中数据可知，加热相同时间，b升温小，故b液体的吸热能力较强，b的比热容大；
(4)设质量为m的a液体中电阻丝的阻值为R，测出其电流为I，通电一段时间t后，若不计热量损失，液体吸热为：Q=I2Rt，则a液体的比热容为：c=QmΔt=I2RtmΔt。
故答案为：(1)相同；(2)B；(3)46；b；(4)I2RtmΔt。
(1)(2)(3)我们使用相同加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；
(4)根据焦耳定律求出电阻丝产生的热量得出液体吸收的热量，根据c=QmΔt求出液体的比热容。
本题探究物质吸热能力的大小，考查控制变量法和转换法的运用、串联电路的规律、焦耳定律Q=I2Rt和Q=cmΔt的运用。
24.【答案】 A 9 U1R0U2−U1 不能 B 1 1.05
【解析】(1)[1]由图乙可知，当变阻器滑片向右移动时，其阻值变大，故图甲中变阻器应选用左下接线柱与电阻串联在电路中，如下图所示：
(2)[2]闭合开关，两电表均无示数，说明电路可能断路；由于滑动变阻器的阻值不是0，将电压表接在变阻器两端时也无示数，说明变阻器之外的电路存在断路，但接在开关两端时有示数，则说明开关的之外的电路为通路，故电路故障是开关断路。故BC不符合题意，A符合题意。
故选A。
(3)[3]由图甲可知，电流表选用小量程；闭合开关移动变阻器的滑片P至某一位置，此时电压表示数为2.7V，电流表示数如图丙，电流表分度值0.02A，其示数为0.3A，则未知电阻
Rx=UxIx=Ω
(4)[4]在步骤a中，两电阻串联，电压表测待测电阻两端的电压为U1；在步骤b中，定值电阻被短路，电路为待测电阻的简单电路，电压表测电源电压为U2；在步骤a中，由串联电路电压的规律和分压原理可知
U1U2−U1=RxR0
则电阻Rx的表达式为
Rx=U1R0U2−U1
[5]400Ω的定值电阻R0与待测电阻值差别太大，故两次电压测量差别很小，所以小恬设计方案不能准确测得电阻Rx的阻值。
(5)[6]由题意知，灯泡额定电压为3.5V，而电压表量程为0～3V，图戊A中电压表测灯泡两端电压，为保证电表安全，调节变阻器不能使灯泡电压达到其额定电压，即无法测出小灯泡的额定功率，故应选B方案。
[7][8]在B方案中，电压表测变阻器两端的电压，当灯泡正常发光时，由串联电路特点可知，此时滑动变阻器两端电压，即电压表示数为
UV=U−U额=4.5V−3.5V=1V
此时电流表示数为0.3A，则小灯泡的额定功率
P额=U额I=3.5V×0.3A=1.05W
25.【答案】解：(1)灯泡正常发光时，灯泡两端的电压为灯泡的额定电压：U额=6V，
由图乙可得灯泡的额定电流：I额=0.5A，
根据欧姆定律可得，灯泡正常发光时的电阻：RL=U额I额=6V0.5A=12Ω；
当闭合开关S3，断开开关S1、S2时，灯泡L与定值电阻R1串联，灯L正常发光，灯泡两端的电压：UL=U额=6V，
由串联电路的规律可得，R1两端的电压：U1=U−UL=12V−6V=6V，
根据欧姆定律可得，定值电阻R1的阻值：R=U1I1=U1I额=6V0.5A=12Ω；
(2)当闭合开关S1，断开开关S2、S3时，变阻器与灯泡L串联，调节变阻器的滑片，使电流表示数为0.4A，由图乙可知灯泡两端的电压：U′L=3V，
由串联电路的电压规律可得R2两端的电压：U2=U−U′L=12V−3V=9V，
根据W=UIt可得1min内变阻器R2消耗的电能：W2=U2I2t=9V×0.4A×60s=216J；
(3)当开关S1、S2、S3均闭合时，灯泡L被短接，定值电阻R1与变阻器R2并联，
根据欧姆定律可得通过R1的电流：I′1=UR1=12V12Ω=1A，
变阻器允许通过的最大电流：I2大=1A，
由并联电路的电流规律可得，干路中的电流：I=I′1+I2大=1A+1A=2A，
电流表的量程为0～3A，I
