2025年上海中考物理二轮复习专题5： 电流和电路 练习 （含答案+解析）

这是一份2025年上海中考物理二轮复习专题5： 电流和电路 练习 （含答案+解析），共31页。试卷主要包含了单选题，非选择题等内容，欢迎下载使用。

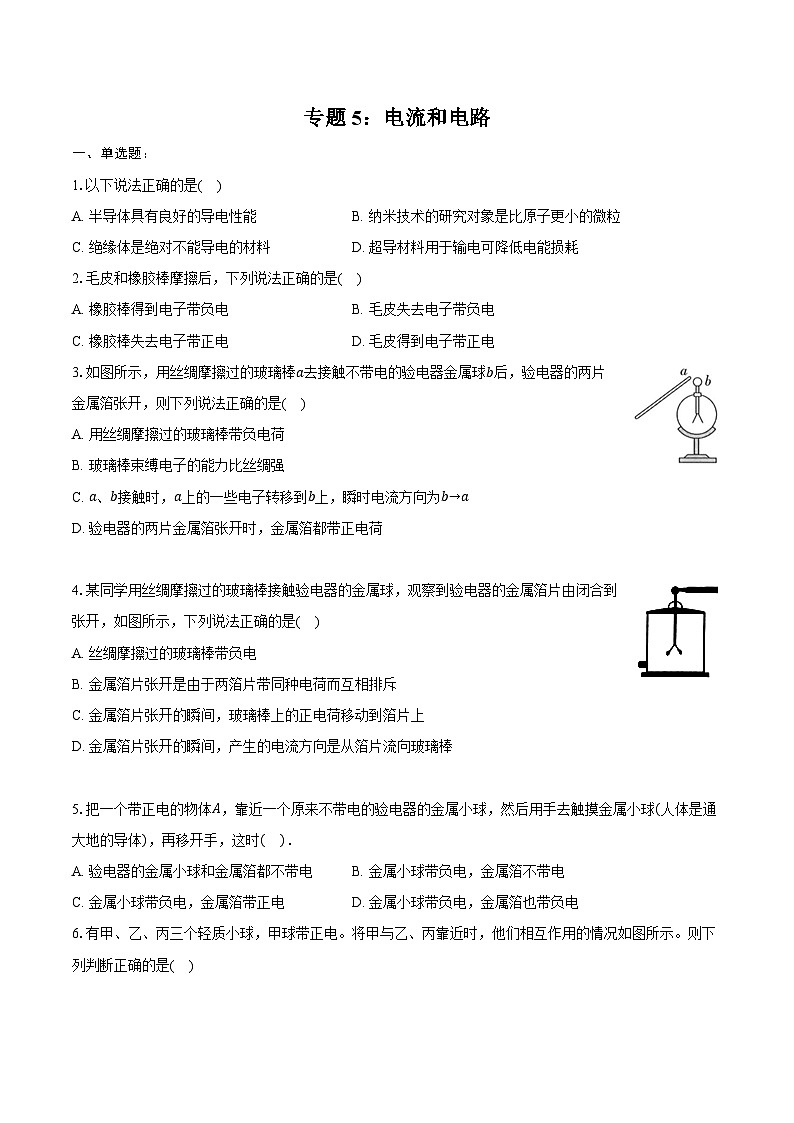

1.以下说法正确的是( )
A. 半导体具有良好的导电性能B. 纳米技术的研究对象是比原子更小的微粒
C. 绝缘体是绝对不能导电的材料D. 超导材料用于输电可降低电能损耗
2.毛皮和橡胶棒摩擦后，下列说法正确的是( )
A. 橡胶棒得到电子带负电B. 毛皮失去电子带负电
C. 橡胶棒失去电子带正电D. 毛皮得到电子带正电
3.如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后，验电器的两片金属箔张开，则下列说法正确的是( )
A. 用丝绸摩擦过的玻璃棒带负电荷
B. 玻璃棒束缚电子的能力比丝绸强
C. a、b接触时，a上的一些电子转移到b上，瞬时电流方向为b→a
D. 验电器的两片金属箔张开时，金属箔都带正电荷
4.某同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图所示，下列说法正确的是( )
A. 丝绸摩擦过的玻璃棒带负电
B. 金属箔片张开是由于两箔片带同种电荷而互相排斥
C. 金属箔片张开的瞬间，玻璃棒上的正电荷移动到箔片上
D. 金属箔片张开的瞬间，产生的电流方向是从箔片流向玻璃棒
5.把一个带正电的物体A，靠近一个原来不带电的验电器的金属小球，然后用手去触摸金属小球(人体是通大地的导体)，再移开手，这时( )．
A. 验电器的金属小球和金属箔都不带电B. 金属小球带负电，金属箔不带电
C. 金属小球带负电，金属箔带正电D. 金属小球带负电，金属箔也带负电

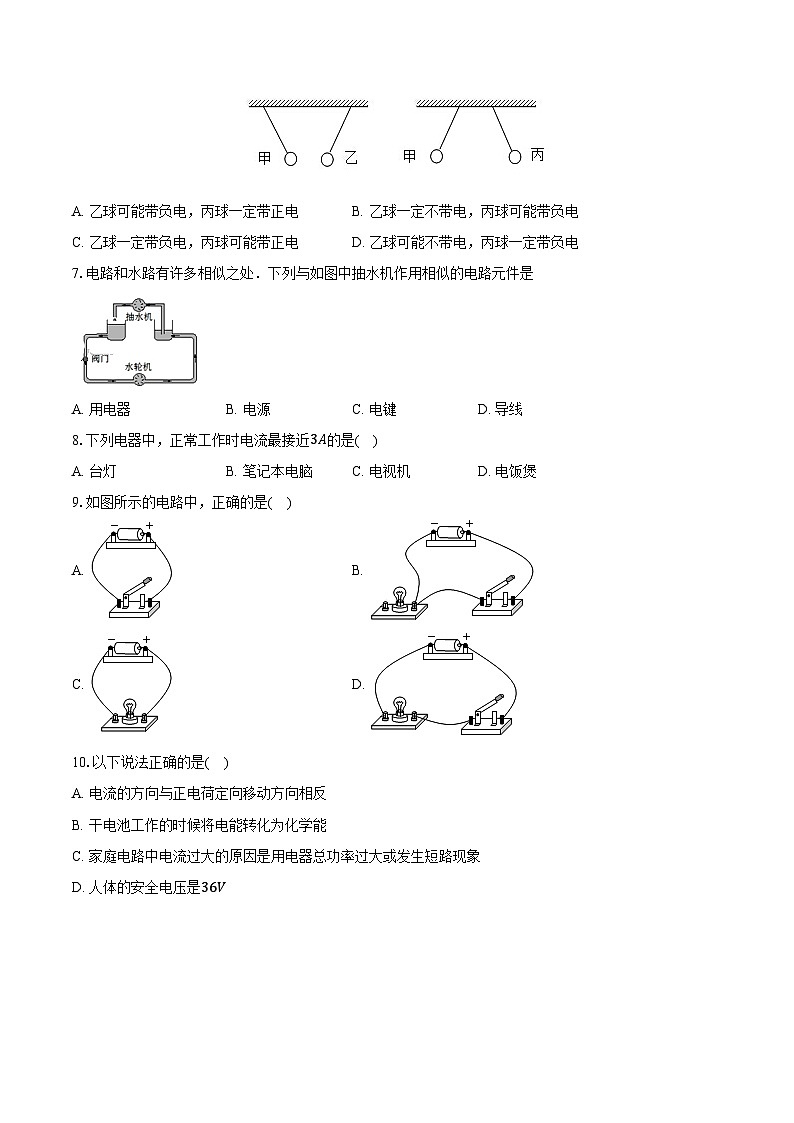

6.有甲、乙、丙三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是( )
A. 乙球可能带负电，丙球一定带正电B. 乙球一定不带电，丙球可能带负电
C. 乙球一定带负电，丙球可能带正电D. 乙球可能不带电，丙球一定带负电
7.电路和水路有许多相似之处．下列与如图中抽水机作用相似的电路元件是
A. 用电器B. 电源C. 电键D. 导线
8.下列电器中，正常工作时电流最接近3A的是( )
A. 台灯B. 笔记本电脑C. 电视机D. 电饭煲
9.如图所示的电路中，正确的是( )
A. B.
C. D.
10.以下说法正确的是( )
A. 电流的方向与正电荷定向移动方向相反
B. 干电池工作的时候将电能转化为化学能
C. 家庭电路中电流过大的原因是用电器总功率过大或发生短路现象
D. 人体的安全电压是36V

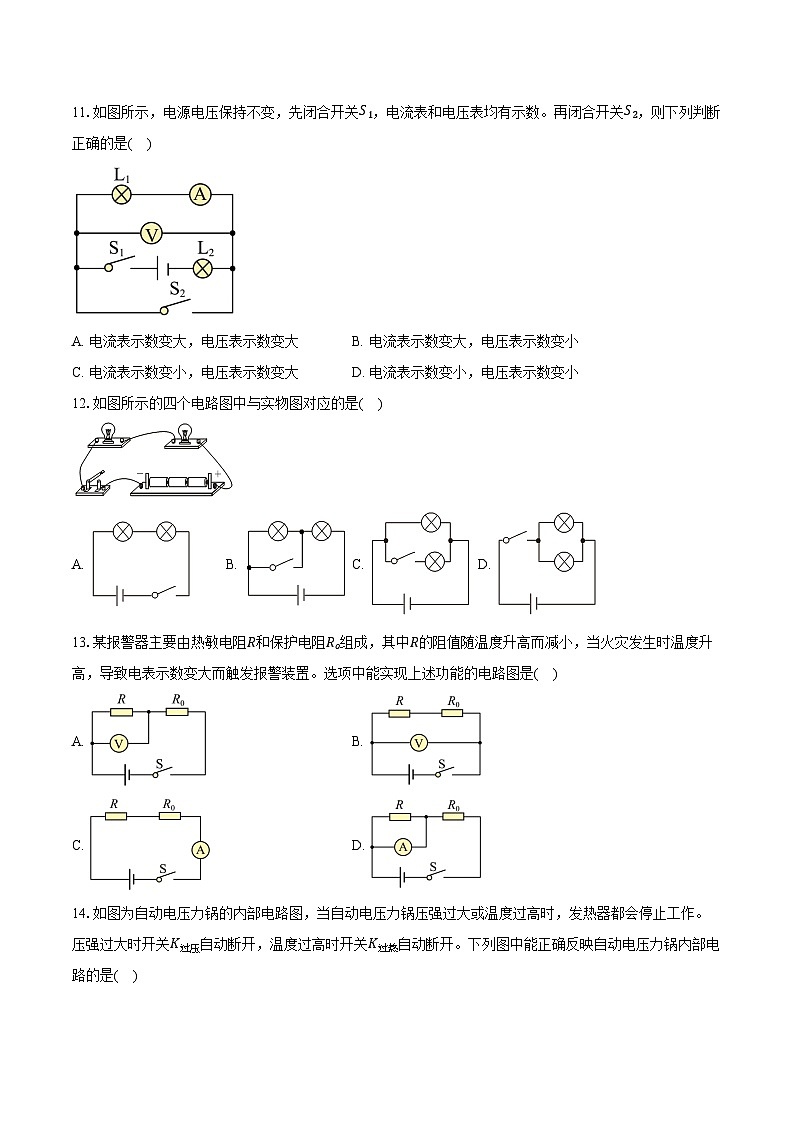

11.如图所示，电源电压保持不变，先闭合开关S1，电流表和电压表均有示数。再闭合开关S2，则下列判断正确的是( )
A. 电流表示数变大，电压表示数变大B. 电流表示数变大，电压表示数变小
C. 电流表示数变小，电压表示数变大D. 电流表示数变小，电压表示数变小
12.如图所示的四个电路图中与实物图对应的是( )
A. B. C. D.
13.某报警器主要由热敏电阻R和保护电阻R组成，其中R的阻值随温度升高而减小，当火灾发生时温度升高，导致电表示数变大而触发报警装置。选项中能实现上述功能的电路图是( )
A. B.
C. D.
14.如图为自动电压力锅的内部电路图，当自动电压力锅压强过大或温度过高时，发热器都会停止工作。压强过大时开关K过压自动断开，温度过高时开关K过热自动断开。下列图中能正确反映自动电压力锅内部电路的是( )
A. B.
C. D.
15.电阻R1、R2以不同的方式组成如图(a)、(b)所示的电路。在两电路中，电源、电压表、电流表规格完全相同且完好。闭合开关S，则图中电表示数相同的是( )
A. 电流表A1与电流表A2B. 电流表A1与电流表A3
C. 电压表V1与电压表V3D. 电压表V2与电压表V3
16.如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为( )
A. 1.2A 1.2AB. 0.3A 0.3AC. 1.2A 0.3AD. 1.5A 0.3A
17.以下说法正确的是( )
A. 电流的符号是A
B. 小型手电筒正常工作的电流约为0.2A
C. 自由电子定向移动形成电流
D. 金属导体中电流的方向恰好是自由电子移动的方向
18.在如图所示的电路图中，正确的是( )
A. B.
C. D.
19.如图所示的电路中，电源电压保持不变，各电路元件均完好。小王认为：闭合开关后，电路变为并联电路，因为分流，所以电流表A1示数变小。小金认为：闭合开关后，电路变为并联电路，因为各支路互不影响，故移动滑片不能改变电流表A1的示数。则( )
A. 小金和小王都是正确的B. 只有小金是正确的
C. 只有小王是正确的D. 小金和小王都是错误的
20.如图所示电路，a、b、c分别表示电流表或电压表，电表都是理想的，则下列各组电表示数中可能实现的是( )．
A. a的示数为1 A，b的示数为2 V，c的示数为0.5 A
B. a的示数为2 V，b的示数为1 A，c的示数为0.5 A
C. a的示数为0.5 A，b的示数为1 A，c的示数为2 V
D. a的示数为2 V，b的示数为0.5 A，c的示数为1 A
21.“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，如图是泡“工夫茶”用的电茶炉，在电路中用R1和R2代表消毒锅和煮水壶，当闭合开关S后，R1和R2才能工作，但不能同时加热，选项的电路中符合要求的是( )
A. B.
C. D.
22.下列实例中，运用科学研究方法相同的是( )
①探究液体内部的压强与哪些因素有关②探究串联电路中电流的特点
③探究导体中电流与电压的关系④探究并联电路中电阻的特点
A. ①与②B. ①与③C. ②与③D. ③与④
23.在图(a)、(b)所示电路中，电源电压相等且不变，四个定值电阻的阻值大小关系为R3>R1>R2>R4。闭合开关S1、S2，下列判断正确的是( )
A. 电流表A1的示数一定小于A2的示数B. 电流表A2的示数一定大于A3的示数
C. 电流表A1的示数可能等于A3的示数D. 电流表A1的示数可能等于A2的示数
24.甲和乙是由同种材料制成的两导体，长度关系为L甲>L乙，现将它们串联在同一电路中，若测得他们两端的电压U甲=U乙，则关于甲和乙的横截面S，通过电流I的大小关系为( )
A. I甲>I乙，S甲>S乙B. I甲S乙，故C符合题意，ABD不符合题意。
故选C。
25.【答案】B
【解析】【分析】
本题考查了电阻的串并联和欧姆定律的应用，关键是四中情况下电路连接方式的判断和电表所测的电路元件的辨别。
(1)将R1与闭合的电键S位置互换时，电路始终为R2的简单电路，电压表V1被短路，电压表V2测电源的电压，电流表测电路中的电流；
(2)将R2与闭合的电键S位置互换时，两电阻并联，电流表测干路电流，电压表V1测电源的电压，电压表V2被短路，根据并联电路的电阻特点判断电路中总电阻的变化，根据欧姆定律可知电路中总电流的变化；
(3)将R1与电压表V2的位置互换，两电阻并联，电流表测干路电流，电压表V1测电源的电压，电压表V2被短路，由(2)可知电路中电表示数的变化；
(4)断开电键S时，两电阻串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流，根据电阻的串联和欧姆定律可知电路中电流的变化，根据串联电路的电压特点可知两电压表示数的变化。
【解答】
A.将R1与闭合的电键S位置互换时，等效电路图始终如图1所示：
则电流表A、电压表V1、电压表V2示数不变，故A错误；
B.将R2与闭合的电键S位置互换后，等效电路图如图2所示：
因电压表V2由测电源的电压变为被短路，电压表V1由被短路变为测电源的电压，
所以，电压表V2的示数变小，电压表V1的示数变大，
因并联电路中总电阻小于任何一个分电阻，
所以，图2中的总电阻小于图1中的总电阻，
由I=UR可知，电路中的总电流变大，即电流表A的示数变大，
综上可知，两个电表的示数将变大，故B正确；
C.将R1与电压表V2的位置互换，等效电路图如图3所示：
由(2)可知，两个电表的示数将变大，一个电表的示数变小，故C错误；
D.断开电键S，等效电路图如图4所示：
因串联电路中总电阻大于任何一个分电阻，所以，图4中的总电阻大于图1中的总电阻，
由I=UR可知，电路中的总电流变小，即电流表A的示数变小，
因电压表V2由测电源的电压变为测串联电路中R2两端的电压，电压表V1由被短路变为测R1两端的电压，
所以，由串联电路中总电压等于各分电压之和可知，电压表V2的示数变小，电压表V1的示数变大，
综上可知，两个电表的示数变小，一个电表的示数变大，故D错误。
故选B。
26.【答案】220；并联；1。
【解析】【分析】
本题考查的是家庭电路的电压，家庭电路用电器的连接方式，以及通过导体的电流算法，是基础题目。
(1)家庭电路的电压为220伏；
(2)家庭电路中各个用电器互不影响，它们都能独立工作，它们是并联的；
(3)已知电荷量和通电时间，根据电流的定义式I=Qt可以求出电流大小。
【解答】
上海家庭电路的电压为220伏；
家庭电路中各用电器互不影响，它们是并联的；
若2秒钟通过导体横截面的电荷量是2库，则导体中的电流为I=Qt=2C2s=1A。
故答案为：220；并联；1。
27.【答案】①化学；电；②正；③土豆的大小、淀粉的含量、电极插入的深浅等对电流的影响
【解析】【分析】
土豆中有化学能，可转化为电能，再通过二极管转化为光能。通过电压表指针的偏转可判断电源的正负极。本实验还要以研究土豆的大小、淀粉的含量、电极插入的深浅等对电流的影响。
能判断生活实例中的一些能量转化，能根据电压表的接法判断电源的正负极，是本题考查的主要内容，难度不大。
【解答】
①在如图(a)所示的工作过程中，其能量转化方式主要是土豆中的化学能，转化为电能，再转化为二极管的光能；
②如图(b)所示，当指针向左偏转时，说明电压表的正负极是反接的，故可判断铜片是土豆电池的正极；
③关于土豆电池，还可以研究的物理问题有：土豆的大小、淀粉的含量、电极插入的深浅等对电流的影响。
故答案为：①化学；电；②正；③土豆的大小、淀粉的含量、电极插入的深浅等对电流的影响。
28.【答案】起爆器 短路 a 没有
【解析】解：由图可知，开关闭合时，此时起爆器被导线b短路，没有电流通过起爆器，所以起爆器不工作；
当设定起爆时间一到，定时开关断开，有电流通过引爆装置而发生爆炸；如果剪断线a，则电路处于断路状态，爆炸装置不工作，灯泡不发光。拆除前起爆器上没有电流通过．
故答案为：起爆器；短路；a；没有。
由电路图可知当S闭合时起爆器被短路，则起爆器中没有电流通过；当S断开时起爆器有电流通过从而引爆炸弹。据此进行分析解答。
要使用电器不工作有两种方式，即让电路处于断路或让用电器短路。
29.【答案】2:3；2:5
【解析】【分析】
本题通过改变开关的连接方法和电表的更换，改变了电路的连接方法，电路先并联后串联，通过电阻的不变量来沟通两个过程。
(1)当开关S闭合，甲、乙两表为电压表时，两电阻串联，根据电压之比等于电阻之比，求出电阻之比；
(2)当开关S断开，甲、乙为电流表时，两电阻并联，根据电流之比等于电阻的反比，求出电流之比。
【解答】
当开关S闭合，甲、乙两表为电压表时，两电阻串联，甲电压表测总电压，乙电压表测
所以R2两端的电压，U甲：U乙=5：3，即UU2=53，
因为U=U1+U2，所以U1+U2U2=53，
所以U1U2=23，所以R1R2=U1IU2I=U1U2=23；
开关S断开，甲、乙为电流表时，两电阻并联，甲电流表测R2中的电流，乙电流表测总电流，所以两表示数之比：
I甲I乙=I2I1+I2=UR2UR1+UR2=1R21R1+1R2=R1R1+R2=25。
故答案为：2:3；2:5。
30.【答案】
【解析】【解答】解：由题知，两个灯泡并联，开关在干路上控制整个电路；电流表测通过灯L1的电流，则电流表与灯泡串联在一条支路中，实物图如下所示：
。
31.【答案】
【解析】【分析】根据串并联电路的特点作答。
【详解】两灯都能发光表明都需有电流通过，若电流表只测量通过灯L2的电流，则电流表应与灯L2串联，可知将电流表与灯L2串联，再整体与灯L1并联即可，此时电流表测量的是灯L2的支路电流。结果如图所示：
32.【答案】
【解析】如图所示，干路上圈内必须是电流表，串联在电路中，电路才有电流经过，两灯泡发光，故中间圆圈内填电流表；上面的圆圈是电压表，若是电流表，则灯泡L2被短路，与题意不符，故上面的圆圈内，是电压表，最下面的圆圈内若是电流表，则电源短路，与题意不符，故该圆圈内应该填电压表，如图所示：
33.【答案】。
【解析】【分析】
电流表的电阻较小，在电路中相当于导线，与用电器串联测量电路中的电流；电压表的电阻较大，在电路中相当于断路，与用电器并联测量用电器两端的电压。
本题考查了电流表和电压表的使用方法，解题的关键是明白电压表是并联使用，电流表是串联使用。
【解答】
根据电路图可知，中间的电表与灯泡并联，为电压表；上面的电表与灯串联，所以它是电流表；下面的电表与上面的灯泡并联，为电压表，如图所示：
34.【答案】
【解析】电流表与被测电路串联，电压表与被测电路并联；由图可知，最上边的1中电表与电源并联，所以是电压表；左边的2中电表与灯泡串联，是电流表；3中电表与电阻并联，为电压表，如图所示：
35.【答案】
【解析】要使各电路元件均能正常工作，与L1串联的支路上只能接电流表，并联的两条支路上只能接电压表，如图所示

36.【答案】
【解析】根据实物图可知，灯泡L1和灯泡L2并联，电压表测量灯泡L1两端电压，开关S2与灯泡L2串联，电流表A和开关S1串联且在干路上，补充电路如图所示：
37.【答案】各支路中电流之和 通过各支路的电流之比等于各支路的电阻之比的倒数 3.33、3.75、6、8.57 其中一条支路的电阻不变，另一条支路的电阻增大，总电阻增大 电源电压
【解析】【分析】
并联电路中干路电流等于各支路电流之和；电流与电阻成反比；根据总电压和总电流计算利用欧姆定律求总电阻：为了使实验结论更具普遍性，除了换不同电阻做实验，还可以改变电源电压重复实验．
本题考查并联电路电流、电流与电阻关系及欧姆定律的应用，难度一般。
【解答】
①因表A1和A2的示数之和与A的示数相等，故可得结论：并联电路中，干路中的电路等于各支路中电流之和；
②由实验序号1中可得电流表A1、A2示数的比为；1.2：0.6=2：1，而电阻R1、R2的比为：5：10=1：2，同样可以分析2(或3或4)中的电流表A1、A2示数的比值和电阻R1、R2的比值及相关条件，可得结论是：并联电路中，通过各支路的电流之比等于各支路的电阻之比的倒数；
③由欧姆定律R=UI，根据总电压和总电流计算总电阻：实验1中总电阻R=6V1.8A≈3.33Ω，实验2中总电阻R=Ω，实验3中总电阻R=Ω，实验4中总电阻R=≈8.57Ω；
④根据实验序号1与2(或3与4)中的R1的阻值不变R2的阻值变大，对应的总电阻R的阻值变大，可得结论是：并联电路中，其中一条支路的电阻不变，另一条支路的电阻增大，总电阻增大；
⑤为了使实验结论更加具有普遍性，同学们还应改变电源电压重复上述实验．
38.【答案】(1)相等；
(2)各串联电阻两端的电压之和；
(3)第4列I总和第7列U总
；
(4)各串联电阻的阻值之和；
(5)(a)阻值变大的电阻两端电压增大，阻值不变的电阻两端电压减小；
(6)各电阻两端电压之比等于对应的电阻之比
【解析】【分析】
本题主要考查了学生根据实验数据归纳得出结论的能力，解决本题的关键是利用控制变量法分析变量和不变量。
(1)从电路图中可以看出，两个电阻串联，通过比较表中电流的数据，可得出串联电路中电流的特点；
(2)分析表中第5、6和7列实验数据，根据实验数据得出串联电路电压规律；
(3)依据电阻公式R=UI，且利用表中4、7两列数据，可以计算出每次实验时电路的总电阻；
(4)分析比较表格中每次实验的最后三列数据，根据实验数据得出串联电路电阻规律；
(5)①根据实验序号(1、2、3)的数据，运用控制变量法，分析各串联电阻两端的电压变化量的关系及相关条件，得出结论；
②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，初步得出合理的结论
【解答】
(1)根据表格中每次实验的第2、3和4列数据可知，I1、I2和I始终相等，因此可得到的初步结论是：串联电路中，电流处处相等；
(2)由表中第5、6和7列实验数据可知，U总=U1+U2，由此可知，在串联电路中两端的总电压等于各串联电阻两端的电压之和；
(3)依据电阻公式R=UI，且利用表中4、7两列数据，可以计算出每次实验时电路的总电阻，如下表：
(4)分析比较表格中每次实验的最后三列数据可知，R总=R1+R2，由此可知，串联电路的总电阻等于各串联电阻的阻值之和；
(5)①观察实验序号(1、2、3)的数据，可以发现R1两端电压U1增大，R2两端电压U2减小，故可以得出结论：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，阻值变大的电阻两端电压增大，阻值不变的电阻两端电压减小；
②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，可知：U1U2=R1R2，得出结论：在串联电路中，各导体两端的电压之比等于对应的电阻之比。
故答案为：(1)相等；(2)各串联电阻两端的电压之和；(3)第4列I总和第7列U总；如上表；(4)各串联电阻的阻值之和；(5)①阻值变大的电阻两端电压增大，阻值不变的电阻两端电压减小；②各导体两端的电压之比等于对应的电阻之比。
39.【答案】解：由电路图可知，R1与R2串联，电流表测电路中的电流。
(1)因串联电路中各处电流相等，
所以，由I=UR可得，电阻R2两端的电压：U2=I2R2=0.2A×10Ω=2V；
(2)由I=UR可得，电阻R1两端的电压：U1=I1R1=0.2A×20Ω=4V；
因串联电路的总电压即电源电压等于各串联导体电压之和，
所以U=U1+U2=4V+2V=6V。
答：(1)电阻R2两端的电压U2为2V；
(2)电源电压U为6V。
【解析】由电路图可知，R1与R2串联，电流表测通过电路中的电流。根据串联电路的电流特点和欧姆定律求出R1与R2两端的电压；根据串联电路的特点求出总电压即电源电压。
本题考查了串联电路的特点和欧姆定律的应用，是一道较为简单的应用题。实验
序号
电阻R1
(欧)
电阻R2
(欧)
A1表示数
(安)
A2表示数
(安)
A表示数
(安)
V表示数
(伏)
总电阻R
(欧)
1
5
10
1.2
0.6
1.8
6.0
2
5
15
1.2
0.4
1.6
6.0
3
15
10
0.4
0.6
1.0
6.0
4
15
20
0.4
0.3
0.7
6.0
实验
序号
电流I1
(安)
电流I2
(安)
电流I总
(安)
电压U1
(伏)
电压U2
(伏)
电压U总
(伏)
电阻R1
(欧)
电阻R2
(欧)
电阻R总
(欧)
1
0.4
0.4
0.4
2
4
6
5
10
2
0.3
0.3
0.3
3
3
6
10
10
3
0.2
0.2
0.2
4
2
6
20
10
4
0.15
0.15
0.15
3
3
6
20
20
5
0.1
0.1
0.1
2
4
6
20
40
6
0.06
0.06
0.06
1.2
4.8
6
20
80
实验序号
电流I1
(安)
电流I2
(安)
电流
I总
(安)
电压U1
(伏
电压U2
(伏
电压U总
(伏
电阻R1
(欧)
电阻R2
(欧)
电阻R总
(伏)
1
0.4
0.4
0.4
2
4
6
5
10
15
2
0.3
0.3
0.3
3
3
6
10
10
20
3
0.2
0.2
0.2
4
2
6
20
10
30
4
0.15
0.15
0.15
3
3
6
20
20
40
5
0.1
0.1
0.1
2
4
6
20
40
60
6
0.06
0.06
0.06
1.2
4.8
6
20
80
100
实验序号
电流I1
(安)
电流I2
(安)
电流I总
(安)
电压U1
(伏
电压U2
(伏
电压U总
(伏
电阻R1
(欧)
电阻R2
(欧)
电阻R总
(伏)
1
0.4
0.4
0.4
2
4
6
5
10
15
2
0.3
0.3
0.3
3
3
6
10
10
20
3
0.2
0.2
0.2
4
2
6
20
10
30
4
0.15
0.15
0.15
3
3
6
20
20
40
5
0.1
0.1
0.1
2
4
6
20
40
60
6
0.06
0.06
0.06
1.2
4.8
6
20
80
100
