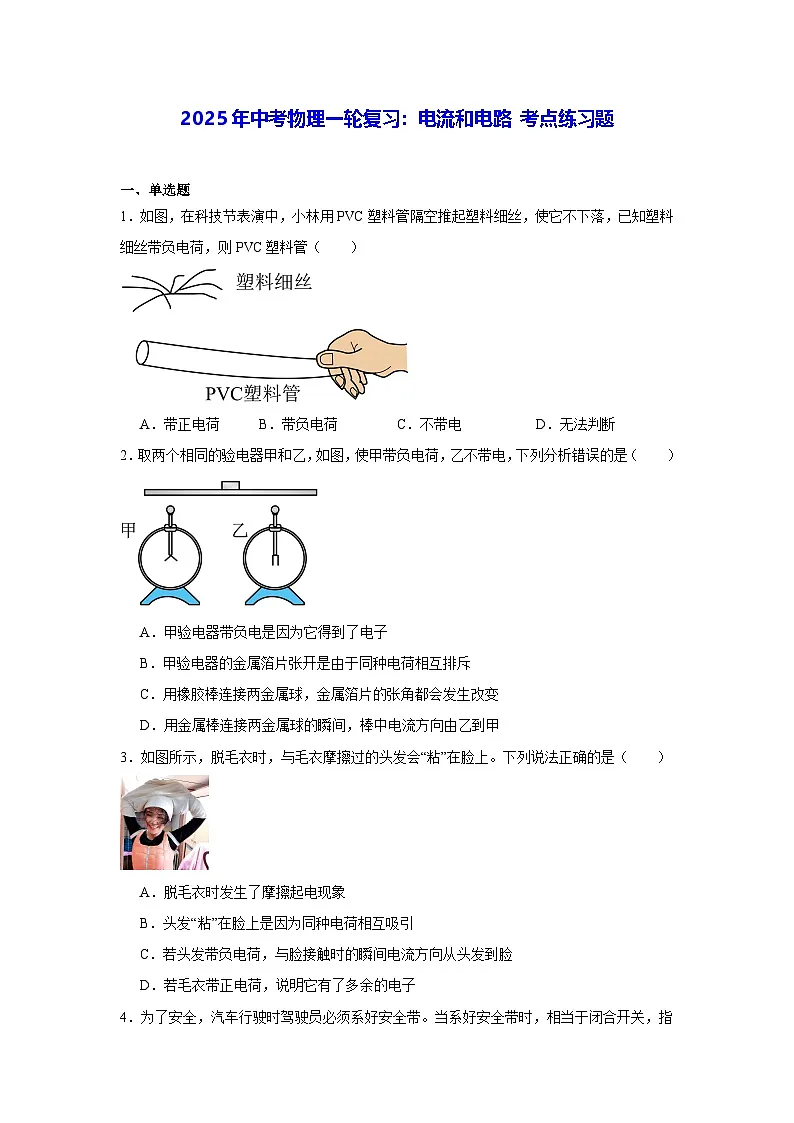

2025年中考物理一轮复习：电流和电路 考点练习题（含答案解析）

这是一份2025年中考物理一轮复习：电流和电路 考点练习题（含答案解析），共23页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
一、单选题
1．如图，在科技节表演中，小林用PVC塑料管隔空推起塑料细丝，使它不下落，已知塑料细丝带负电荷，则PVC塑料管（ ）
A．带正电荷B．带负电荷C．不带电D．无法判断
2．取两个相同的验电器甲和乙，如图，使甲带负电荷，乙不带电，下列分析错误的是（ ）
A．甲验电器带负电是因为它得到了电子
B．甲验电器的金属箔片张开是由于同种电荷相互排斥
C．用橡胶棒连接两金属球，金属箔片的张角都会发生改变
D．用金属棒连接两金属球的瞬间，棒中电流方向由乙到甲
3．如图所示，脱毛衣时，与毛衣摩擦过的头发会“粘”在脸上。下列说法正确的是（ ）

A．脱毛衣时发生了摩擦起电现象
B．头发“粘”在脸上是因为同种电荷相互吸引
C．若头发带负电荷，与脸接触时的瞬间电流方向从头发到脸
D．若毛衣带正电荷，说明它有了多余的电子

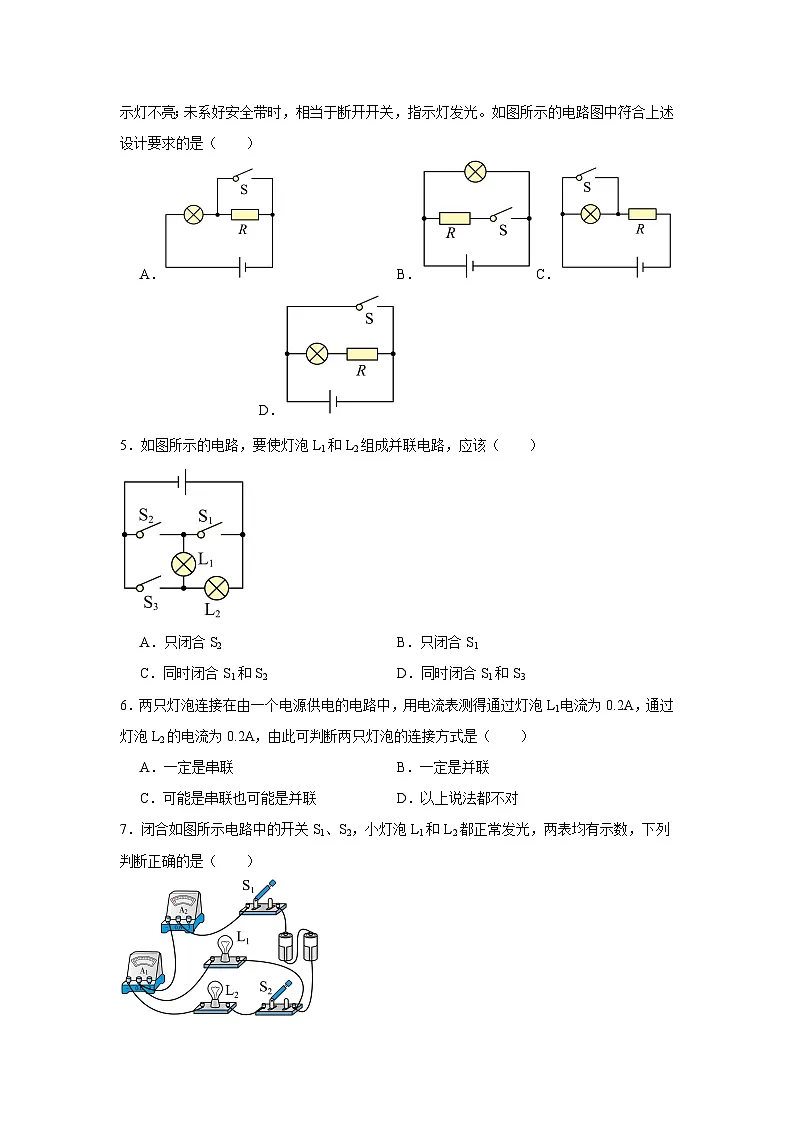

4．为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。如图所示的电路图中符合上述设计要求的是（ ）
A．B．C．D．
5．如图所示的电路，要使灯泡L1和L2组成并联电路，应该（ ）
A．只闭合S2B．只闭合S1
C．同时闭合S1和S2D．同时闭合S1和S3
6．两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡Ll电流为0.2A，通过灯泡L2的电流为0.2A，由此可判断两只灯泡的连接方式是（ ）
A．一定是串联B．一定是并联
C．可能是串联也可能是并联D．以上说法都不对

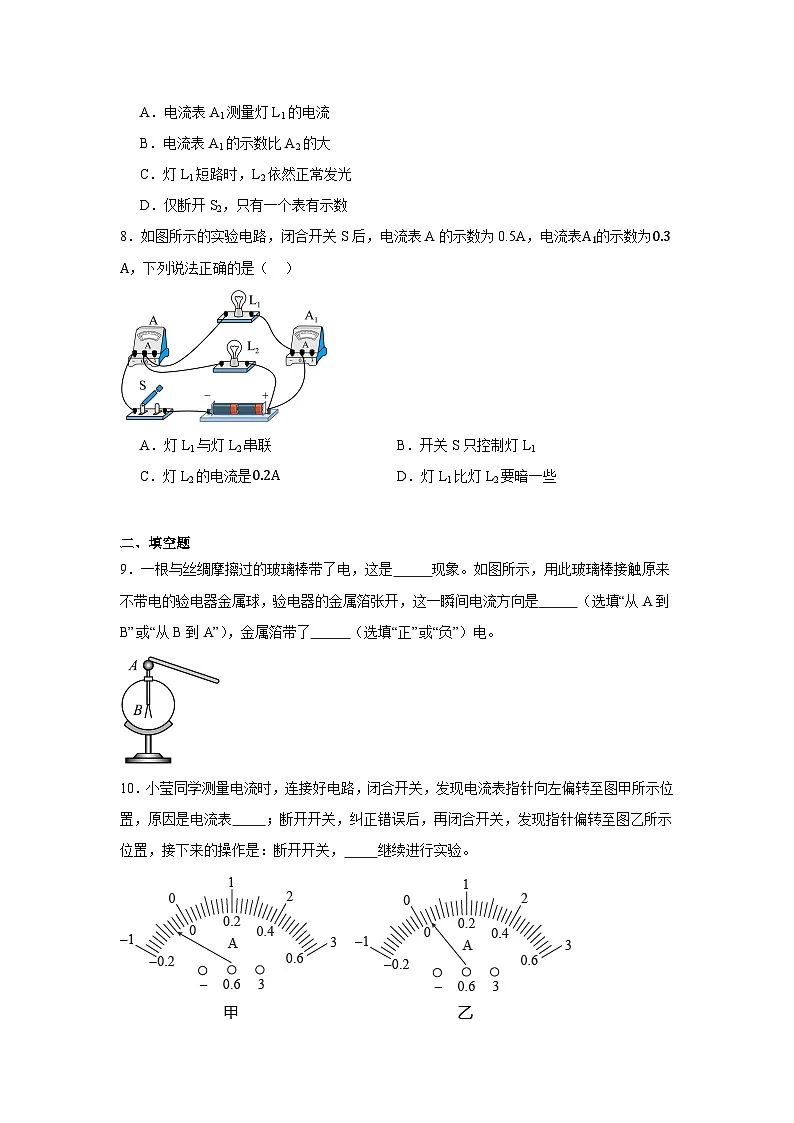

7．闭合如图所示电路中的开关S1、S2，小灯泡L1和L2都正常发光，两表均有示数，下列判断正确的是（ ）

A．电流表A1测量灯L1的电流
B．电流表A1的示数比A2的大
C．灯L1短路时，L2依然正常发光
D．仅断开S2，只有一个表有示数
8．如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，下列说法正确的是（ ）
A．灯L1与灯L2串联B．开关S只控制灯L1
C．灯L2的电流是0.2AD．灯L1比灯L2要暗一些
二、填空题
9．一根与丝绸摩擦过的玻璃棒带了电，这是 现象。如图所示，用此玻璃棒接触原来不带电的验电器金属球，验电器的金属箔张开，这一瞬间电流方向是 （选填“从A到B”或“从B到A”），金属箔带了 （选填“正”或“负”）电。
10．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表 ；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关， 继续进行实验。
11．用丝绸摩擦过的玻璃棒能吸起地上的羽毛，是因为玻璃棒的一些 （选填“质子”“中子”或“电子”）转移到丝绸上，使玻璃棒带了电，由于带电体具有 的性质，所以玻璃棒能吸起地上的羽毛。
12．在如图所示电路中，当甲乙均为电流表且开关S1闭合、S2断开时，电阻R1、R2连接方式是 联。当甲乙均为电压表且开关S1、S2都闭合时，电阻R1、R2连接方式是 联。（均选填“串”或“并”）
13．如图所示闭合开关后，如果电流表A1示数为0.5A，电流表示数A2为0.3A，则通过小灯泡L1的电流是 A。
14．如图甲所示，当开关S闭合后，两电流表的指针偏转都如乙图所示，则电流表a测量的是通过 （选填“电源”“L1”或“L2”）的电流，L1的电流为 A，L2的电流为 A。
三、作图题
15．请根据如图所示的实物图，在虚线框内画出对应的电路图。
16．如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，电流表测通过灯L1的电流，开关控制整个电路，导线不能交叉。

17．在如图所示的电路中，有一根导线连接错误，请你在如图中划掉连接错误的导线，使电路中的灯泡L1、L2并联，并在虚线框中画出改动后的电路图。
18．某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起。请用笔画线代替导线在图中连接符合设计要求的电路图。
19．某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在图中用笔画线将实物连接成符合要求的电路。（要求：连线不能交叉，线头接在接线柱上。） 、
四、实验题
20．小延利用如图所示电路，进行“探究并联电路电流的特点”的实验。
(1)连接电路，闭合开关，发现小灯泡L1亮、L2不亮，故障原因可能是 ；
(2)排除故障后，用电流表分别测出A、B、C三点的电流IA、IB、IC，更换规格 （选填“相同”或“不同”）的小灯泡多次实验，数据记录在表格中；
(3)分析数据得出结论 。
21．为了探究并联电路的电流规律，小星同学设计了如图甲所示的电路进行实验。
(1)连接电路时，开关应处于 状态；
(2)图乙实物图中，电流表测量图甲中 处电流（选填“A”、“B”或“C”）；
(3)在测量电流的过程中， 闭合开关前电流表的指针出现了如图丙所示的情况， 出现该现象的原因是 ；
(4)小星接着测量A、B两处电流并把数据记录在表中，如下表所示，C点的电流如图丁所示。他便得出结论在并联电路中，干路电流 各支路电流之和（选填“大于”、“小于”或“等于”）；同组的小王认为实验次数太少，应该更换 规格的小灯泡重复多次实验（选填“不同”或“相同”）；
(5)他们按照上面的操作重复做了几次实验，得到了多组数据， 其目的是 ；
A．多次测量求平均值，减小误差B．寻找普遍规律，避免偶然性
五、计算题
22．如图甲所示电路，电流表A1读数、电流表A3读数均如图乙所示，通过灯泡L3的电流为1.2A，求：
（1）电流表A2的读数是多少？
（2）通过L2的电流是多大？
（3）如果L1与L3位置互换，电流表A2、A3示数各是多少？
23．在如图所示的电路中，L1和L2是两个不同规格的灯泡。问：
（1）只闭合S1时，若电流表A的示数为0.6A，则通过L1和L2的电流分别是多少？
（2）只闭合S2时，若电流表A的示数为0.2A，则通过L1和L2的电流分别是多少？
（3）当闭合S1和S3时，若电流表A的示数为0.9A，通过L1的电流为0.6A，则通过L2的电流是多少？
2025年中考物理一轮复习：电流和电路 考点练习题·教师版
一、单选题
1．如图，在科技节表演中，小林用PVC塑料管隔空推起塑料细丝，使它不下落，已知塑料细丝带负电荷，则PVC塑料管（ ）
A．带正电荷B．带负电荷C．不带电D．无法判断
【答案】B
【详解】上方的塑料细丝悬浮在空中，且塑料丝带电，所以塑料丝受到了下方PVC塑料管对它的排斥力；同种电荷相互排斥，而塑料细丝带负电荷，所以PVC塑料管也带负电荷，故ACD错误，B正确。
故选B。
2．取两个相同的验电器甲和乙，如图，使甲带负电荷，乙不带电，下列分析错误的是（ ）
A．甲验电器带负电是因为它得到了电子
B．甲验电器的金属箔片张开是由于同种电荷相互排斥
C．用橡胶棒连接两金属球，金属箔片的张角都会发生改变
D．用金属棒连接两金属球的瞬间，棒中电流方向由乙到甲
【答案】C
【详解】A．摩擦起电是电荷发生了转移，而不是创造了电荷，甲验电器带负电是因为它得到了电子，故A正确，不符合题意；
B．验电器的制作原理是同种电荷相互排斥，所以验电器可以检验物体是否带电，故 B正确；不符合题意；
C．用橡胶棒连接两金属球，由于橡胶棒是绝缘体， 甲验电器的负电荷不能转移到乙验电器，因此两个验电器金属箔片的张角都不会发生改变，故C错误，符合题意；
D．用金属棒连接两金属球的瞬间，由于A带负电，B不带电，则A验电器的电子通过金属棒转移到B验电器，由于自由电子的定向移动方向与电流方向相反，所以金属棒中所形成的电流方向由乙到甲，故D正确，不符合题意。
故选C。
3．如图所示，脱毛衣时，与毛衣摩擦过的头发会“粘”在脸上。下列说法正确的是（ ）

A．脱毛衣时发生了摩擦起电现象
B．头发“粘”在脸上是因为同种电荷相互吸引
C．若头发带负电荷，与脸接触时的瞬间电流方向从头发到脸
D．若毛衣带正电荷，说明它有了多余的电子
【答案】A
【详解】A．通过摩擦使物体带电叫做摩擦起电，因此脱毛衣时发生了摩擦起电现象，故A正确；
B．头发“粘”在脸上是因为异种电荷相互吸引，故B错误；
C．物理学中规定正电荷定向移动方向为电流方向，若头发带负电荷，与脸接触时的瞬间电流方向从脸到头发，故C错误；
D若毛衣带正电荷，是因为失去电子，故D错误。
故选A。
4．为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。如图所示的电路图中符合上述设计要求的是（ ）
A．B．C．D．
【答案】C
【详解】A．由题意知，未系好安全带时指示灯亮，系好安全带灯泡不亮，说明开关断开指示灯亮，否则灯泡不亮即被短路了。A图中开关断开时，指示灯与电阻串联，指示灯发光；当开关闭合时，电阻被短路，指示灯亮，故A不符合题意；
B．开关断开时，电路为指示灯的简单电路，指示灯发光；当开关闭合时，R与指示灯并联，指示灯发光，故B不符合题意；
C．开关断开，指示灯与R串联，指示灯发光；开关闭合，指示灯被短路，指示灯不亮，故C符合题意；
D．开关断开，指示灯与R串联，指示灯发光；开关闭合，电源短路，故D不符合题意。
故选C。
5．如图所示的电路，要使灯泡L1和L2组成并联电路，应该（ ）
A．只闭合S2B．只闭合S1
C．同时闭合S1和S2D．同时闭合S1和S3
【答案】D
【详解】由图可知当闭合开关S1、S3，断开开关S2时，两盏灯泡的两端分别连在一起，电流分别经过两盏灯泡后回到电源的负极，则它们这种连接方式是并联，故ABC不符合题意，D符合题意。
故选D。
6．两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡Ll电流为0.2A，通过灯泡L2的电流为0.2A，由此可判断两只灯泡的连接方式是（ ）
A．一定是串联B．一定是并联
C．可能是串联也可能是并联D．以上说法都不对
【答案】C
【详解】当两只灯泡串联时，因为串联电路的电流处处相等，所以通过两个灯泡的电流相等；当两只灯泡并联时，如果两个灯泡的规格相同，通过两只灯泡的电流也相等；所以这两个灯泡可能是串联也可能是并联。
故选C。
7．闭合如图所示电路中的开关S1、S2，小灯泡L1和L2都正常发光，两表均有示数，下列判断正确的是（ ）

A．电流表A1测量灯L1的电流
B．电流表A1的示数比A2的大
C．灯L1短路时，L2依然正常发光
D．仅断开S2，只有一个表有示数
【答案】D
【详解】A．由电路图可知, 闭合开关S1、 S2时, 两灯并联，且两灯都正常发光，电流表A2测干路电流，A1测通过L2的电流，故A 错误；
B．并联电路中，干路电流等于各支路电流之和，所以电流表A2的示数比A1的大，故B错误；
C．由并联电路特点知，若灯L1短路时，整个电路都短路，所以L2不发光，故C错误；
D．由电路图可知，S2控制灯泡L2，仅断开S2时，L2断路， A1无示数， L1支路不受影响，所以电流表A2有示数，故D 正确。
故选D。
8．如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，下列说法正确的是（ ）
A．灯L1与灯L2串联B．开关S只控制灯L1
C．灯L2的电流是0.2AD．灯L1比灯L2要暗一些
【答案】C
【详解】ABC．由电路图可知，两灯并联，开关S位于干路中控制整个电路，电流表A1测L1支路的电流为0.3A，电流表A测干路电流为0.5A， 因并联电路干路电流等于各支路电流之和，所以通过L2的电流
I2 =0.5A-0.3A=0.2A
故AB错误，C正确；
D．因两灯并联，两灯泡两端的电压相等，灯泡L1通过的电流比L2大，由P=UI可知，灯LI的实际功率比灯L2大，因此灯L1要亮一些，故D错误。
故选C。
二、填空题
9．一根与丝绸摩擦过的玻璃棒带了电，这是 现象。如图所示，用此玻璃棒接触原来不带电的验电器金属球，验电器的金属箔张开，这一瞬间电流方向是 （选填“从A到B”或“从B到A”），金属箔带了 （选填“正”或“负”）电。
【答案】 摩擦起电 从A到B 正
【详解】[1]通过摩擦的方法使物体带电，叫摩擦起电，用绸子摩擦过的玻璃棒带了电，这是摩擦起电现象。
[2]与丝绸摩擦过的玻璃棒失去电子带上了正电，它接触验电器时，验电器带负电的电子由B传到A再传到玻璃棒，因为电流方向是正电荷定向移动的方向，与负电荷定向移动方向相反，所以电流方向就是由A到B。
[3]金属箔由于失去电子而带上了正电。
10．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表 ；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关， 继续进行实验。
【答案】 正负接线柱反接 改接小量程
【详解】[1]连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表中的电流方向反了，原因是电流表正负接线柱反接。
[2]纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，接下来的操作是：断开开关，改接小量程继续进行实验。
11．用丝绸摩擦过的玻璃棒能吸起地上的羽毛，是因为玻璃棒的一些 （选填“质子”“中子”或“电子”）转移到丝绸上，使玻璃棒带了电，由于带电体具有 的性质，所以玻璃棒能吸起地上的羽毛。
【答案】 电子 吸引轻小物体
【详解】[1][2]用丝绸摩擦过的玻璃棒能吸起地上的羽毛，是因为在摩擦过程中发生了电荷的转移，玻璃棒上的一些电子转移到丝绸上，从而使玻璃棒带电，而带电体具有吸引轻小物体的性质，故玻璃棒能吸起地上的羽毛。
12．在如图所示电路中，当甲乙均为电流表且开关S1闭合、S2断开时，电阻R1、R2连接方式是 联。当甲乙均为电压表且开关S1、S2都闭合时，电阻R1、R2连接方式是 联。（均选填“串”或“并”）
【答案】 并 串
【详解】[1]由电路图知，开关S1闭合，S2断开，甲、乙均为电流表时，两个电阻并联在电路中，电流表甲测通过R2的电流，电流表乙测干路的电流。
[2]甲、乙均为电压表，S1、S2都闭合时，两个电阻串联连接，电压表甲测电源电压，乙测R2两端的电压。
13．如图所示闭合开关后，如果电流表A1示数为0.5A，电流表示数A2为0.3A，则通过小灯泡L1的电流是 A。
【答案】0.2
【详解】由图可知，两灯泡并联，电流表A2测量干路电流，电流表A1测量通过L2的电流，根据并联电路电流规律可知，通过L1的电流为
I1=I−I2=0.5A−0.3A=0.2A
14．如图甲所示，当开关S闭合后，两电流表的指针偏转都如乙图所示，则电流表a测量的是通过 （选填“电源”“L1”或“L2”）的电流，L1的电流为 A，L2的电流为 A。
【答案】 L1 0.3 1.2
【详解】[1]由电路图可知，两灯泡并联，电流表a测通过灯泡L1的电流。
[2][3]电流表b测干路电流，所以电流表b的示数比电流表a的示数大，又电流表的指针偏转相同，所以电流表a所选的量程为0～0.6A，则读数为0.3A，故通过L1的电流I1=0.3A。电流表b所选的量程为0～3A，则读数为1.5A，故干路的电流I=1.5A。则通过L2的电流
I2=I-I1=1.5A-0.3A=1.2A
三、作图题
15．请根据如图所示的实物图，在虚线框内画出对应的电路图。
【答案】
【详解】由实物图知，两灯泡串联，开关S、灯泡L1和L2依次连接在电源的两极上，电路图如图所示：
16．如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，电流表测通过灯L1的电流，开关控制整个电路，导线不能交叉。

【答案】
【详解】由题知，两个灯泡并联，开关在干路上控制整个电路；电流表测通过灯L1的电流，则电流表与灯泡串联在一条支路中，实物图如下所示

17．在如图所示的电路中，有一根导线连接错误，请你在如图中划掉连接错误的导线，使电路中的灯泡L1、L2并联，并在虚线框中画出改动后的电路图。
【答案】
【详解】原电路中，电流从正极出发，经开关、电流表直接回负极，发生短路现象，要使电路中的灯泡L1、L2并联，将灯泡L1左端接线柱与电源接线柱之间连线拆除即可，电路图如图所示：
18．某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起。请用笔画线代替导线在图中连接符合设计要求的电路图。
【答案】
【详解】经分析可知，灯L1和L2并联，且开关S1和S2分别位于两支路上，电铃位于干路上，干路上的开关S控制整个电路，电路图的连接如下图所示：
19．某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在图中用笔画线将实物连接成符合要求的电路。（要求：连线不能交叉，线头接在接线柱上。） 、
【答案】
【详解】只要有一道门没有关上红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光，即两灯串联，开关闭合时将红灯短路，如图所示：
将电路图接成实物图，如图所示：
四、实验题
20．小延利用如图所示电路，进行“探究并联电路电流的特点”的实验。
(1)连接电路，闭合开关，发现小灯泡L1亮、L2不亮，故障原因可能是 ；
(2)排除故障后，用电流表分别测出A、B、C三点的电流IA、IB、IC，更换规格 （选填“相同”或“不同”）的小灯泡多次实验，数据记录在表格中；
(3)分析数据得出结论 。
【答案】(1)L2发生断路
(2)不同
(3)在并联电路中，干路电流等于两个支路电流之和
【详解】（1）由图知道，电路中的两灯并联，闭合开关，发现小灯泡L1亮、L2不亮，说明L1支路和干路是连通的，L2断路或L2所在支路断路。
（2）为了寻找普遍规律，应该换用不同规格的器材多次实验。
（3）由测量数据知道
0.12A+0.24A=0.26A
0.22A+0.24A=0.46A
0.20A+0.28A=0.48AA处的电流等于B处电流和C处电流之和，故可得出结论：并联电路中，干路电流等于各支路电流之和（或IA=IB+IC）。
21．为了探究并联电路的电流规律，小星同学设计了如图甲所示的电路进行实验。
(1)连接电路时，开关应处于 状态；
(2)图乙实物图中，电流表测量图甲中 处电流（选填“A”、“B”或“C”）；
(3)在测量电流的过程中， 闭合开关前电流表的指针出现了如图丙所示的情况， 出现该现象的原因是 ；
(4)小星接着测量A、B两处电流并把数据记录在表中，如下表所示，C点的电流如图丁所示。他便得出结论在并联电路中，干路电流 各支路电流之和（选填“大于”、“小于”或“等于”）；同组的小王认为实验次数太少，应该更换 规格的小灯泡重复多次实验（选填“不同”或“相同”）；
(5)他们按照上面的操作重复做了几次实验，得到了多组数据， 其目的是 ；
A．多次测量求平均值，减小误差B．寻找普遍规律，避免偶然性
【答案】(1)断开
(2)A
(3)见解析
(4) 等于 不同
(5)B
【详解】（1）连接电路时，为了电路安全，开关处于断开状态。
（2）图乙的电流表测量的是干路中的电流，故电流表测量的是A处的电流。
（3）由图丙可知，在开关闭合前电流表指针就在零刻度左侧，说明电流表没有调零。
（4）[1]由图丁可知，电流表的量程是0~0.6A，分度值是0.02A，电流表的示数是0.24A，此时
0.66A=0.24A+0.42A
可以得到干路中的电流等于各支路电流之和。
[2]本次实验只做了一次实验，实验次数太少，为了实验结论具有普遍性，应采用不同规格的小灯泡多次实验。
（5）实验中为了得到普遍性结论，避免偶然性，应该多做几次实验，多测量几组数据。故B符合题意，A不符合题意。
故选B。
五、计算题
22．如图甲所示电路，电流表A1读数、电流表A3读数均如图乙所示，通过灯泡L3的电流为1.2A，求：
（1）电流表A2的读数是多少？
（2）通过L2的电流是多大？
（3）如果L1与L3位置互换，电流表A2、A3示数各是多少？
【答案】（1）1.2A （2）0.72A （3）1.92A 2.4A
【详解】(1)由电路图可知，三灯泡并联，电流表A1测通过L1支路的电流，电流表A2测通过L1和L2支路的电流之和，电流表A3测干路电流．因为电流表A1读数、电流表A3读数如图所示，所以电流表A1选择0～0.6A量程，电流表A3选择0～3A量程，则由电流表A1的读数可知，通过L1的电流I1=IA1=0.48A，电流表A3的读数I=2.4A，电流表A2的读数
IA2=I-I3=2.4A-1.2A=1.2A；
(2)因并联电路中干路电流等于各支路电流之和，所以，通过L2的电流：
I2=IA2-IA1=1.2A-0.48A=0.72A；
(3)如果L1与L3位置互换，则电流表A2测量L2和L3支路的电流之和，A3还是测干路电流．则电流表A2示数
IA2′=I2+I3=0.72A+1.2A=1.92A．
因电流表A3还是测干路电流，则电流表A3的读数I′=2.4A．
答：(1)电流表A2的读数是1.2A；
(2)通过L2的电流是0.72A；
(3)如果L1与L3位置互换，电流表A2、A3示数各是1.92A；2.4A．
23．在如图所示的电路中，L1和L2是两个不同规格的灯泡。问：
（1）只闭合S1时，若电流表A的示数为0.6A，则通过L1和L2的电流分别是多少？
（2）只闭合S2时，若电流表A的示数为0.2A，则通过L1和L2的电流分别是多少？
（3）当闭合S1和S3时，若电流表A的示数为0.9A，通过L1的电流为0.6A，则通过L2的电流是多少？
【答案】（1）0.6A，0；（2）0.2A，0.2A；（3）0.3A
【详解】解：（1）只闭合S1时，电路为L1的简单电路，L2被短路，电流表测电路中的电流，则通过L1的电流为0.6A，通过L2的电流为0。
（2）只闭合S2时，两灯泡串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.2A。
（3）当闭合S1和S3时，两灯泡并联，电流表测干路电流，因为干路中的电流等于各支路电流的和，所以通过L2的电流为
I2=I−I1=0.9A−0.6A=0.3A
答：（1）只闭合S1时，通过L1和L2的电流分别是0.6A，0；
（2）只闭合S2时，通过L1和L2的电流分别是0.2A，0.2A；
（3）当闭合S1和S3时，通过L2的电流是0.3A。
