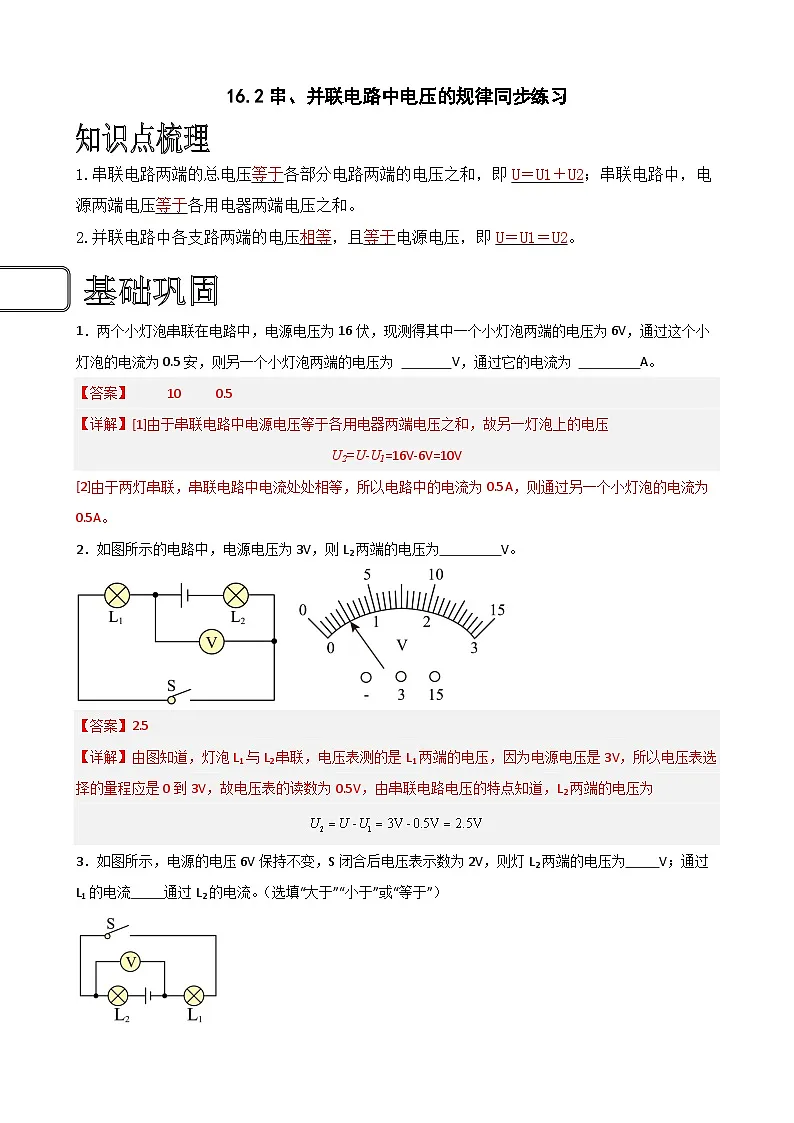

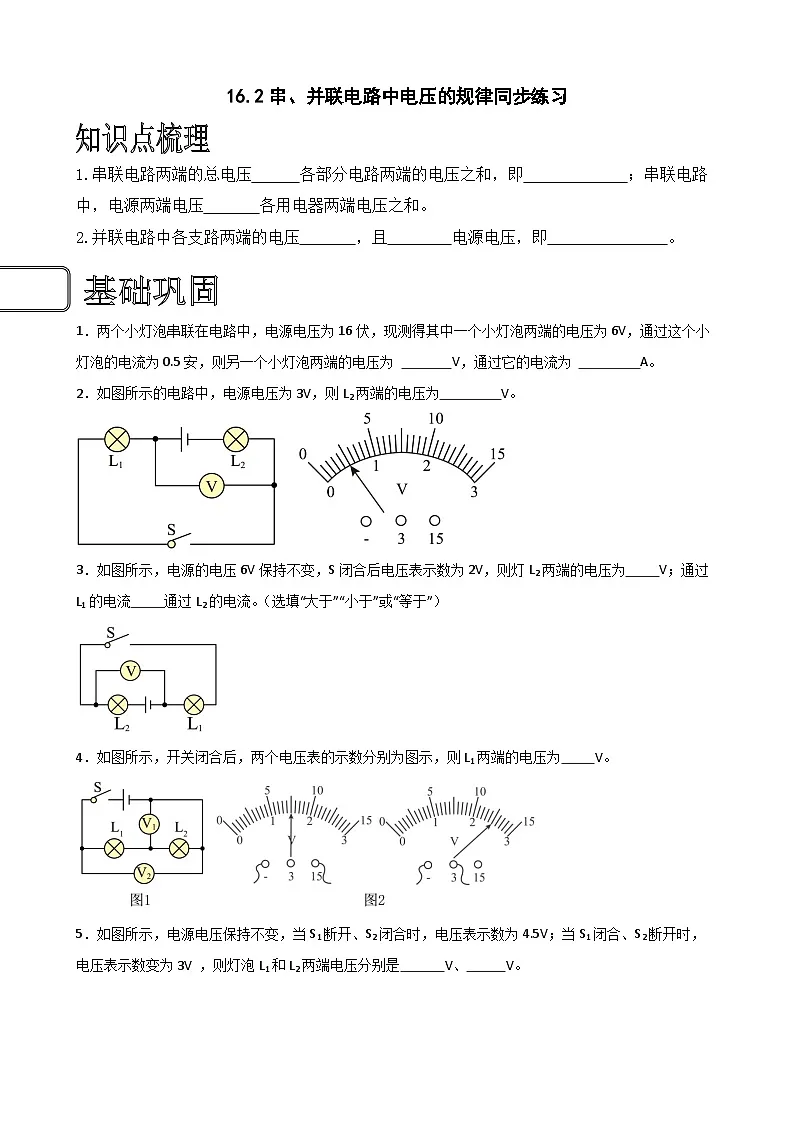

1.串联电路两端的总电压 各部分电路两端的电压之和，即 ；串联电路中，电源两端电压 各用电器两端电压之和。
2.并联电路中各支路两端的电压 ，且 电源电压，即 。
1．两个小灯泡串联在电路中，电源电压为16伏，现测得其中一个小灯泡两端的电压为6V，通过这个小灯泡的电流为0.5安，则另一个小灯泡两端的电压为 V，通过它的电流为 A。
2．如图所示的电路中，电源电压为3V，则L2两端的电压为 V。
3．如图所示，电源的电压6V保持不变，S闭合后电压表示数为2V，则灯L2两端的电压为 V；通过L1的电流 通过L2的电流。（选填“大于”“小于”或“等于”）

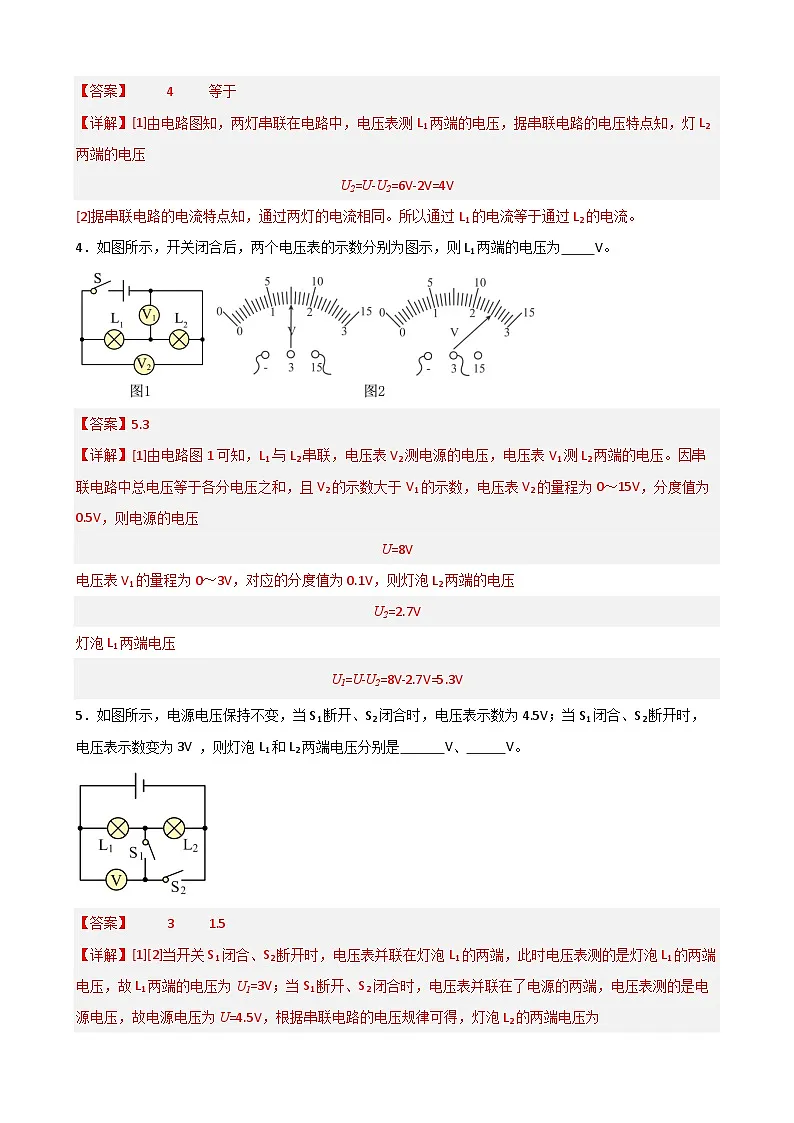

4．如图所示，开关闭合后，两个电压表的示数分别为图示，则L1两端的电压为 V。
5．如图所示，电源电压保持不变，当S1断开、S2闭合时，电压表示数为4.5V；当S1闭合、S2断开时，电压表示数变为3V ，则灯泡L1和L2两端电压分别是 V、 V。

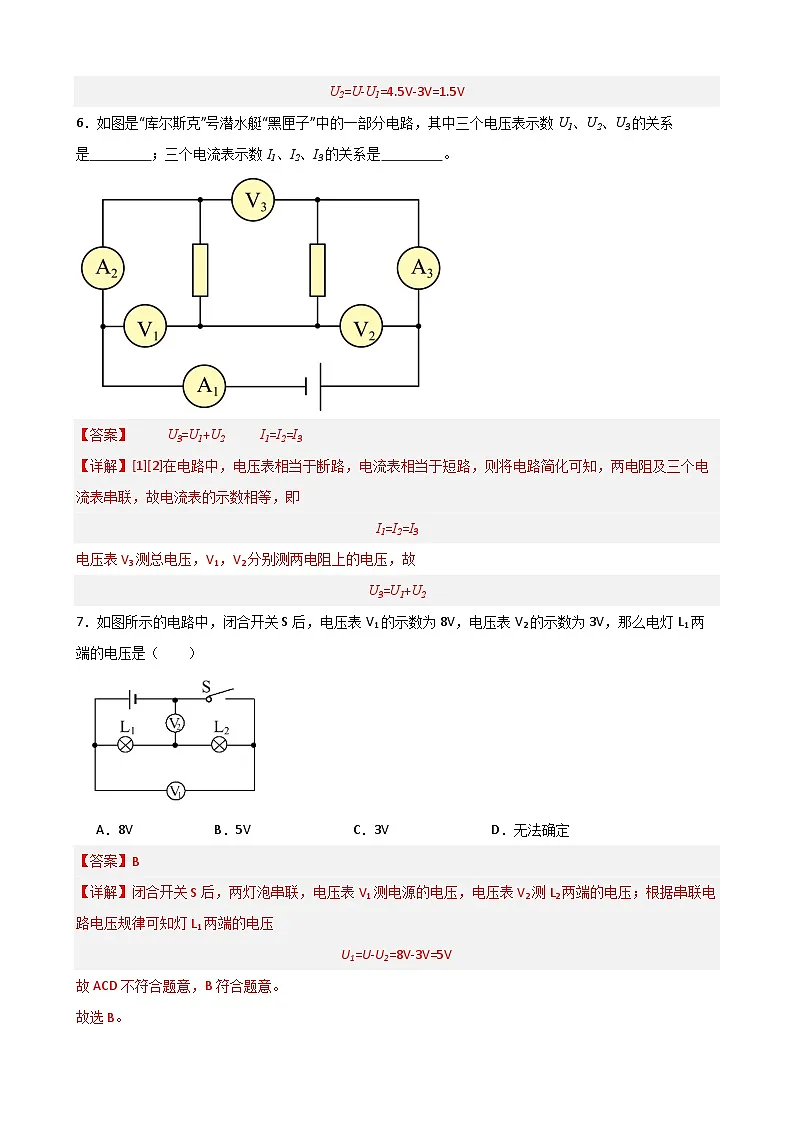

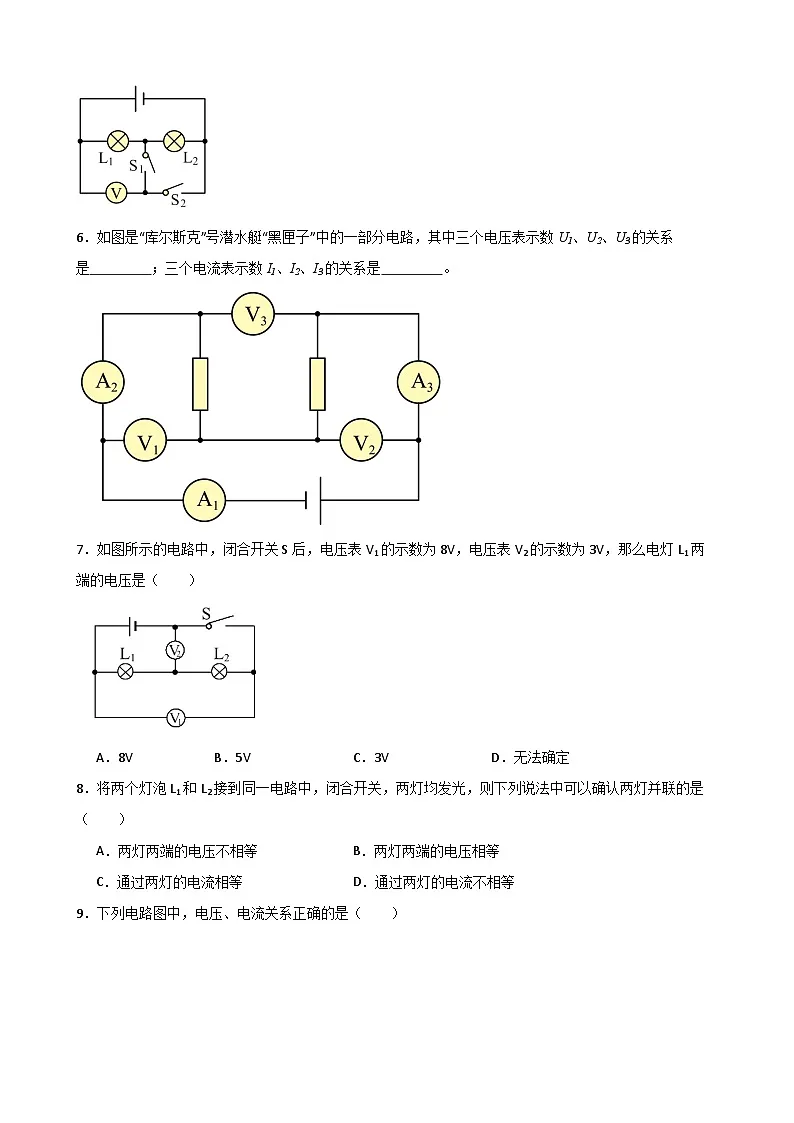

6．如图是“库尔斯克”号潜水艇“黑匣子”中的一部分电路，其中三个电压表示数U1、U2、U3的关系是 ；三个电流表示数I1、I2、I3的关系是 。
7．如图所示的电路中，闭合开关S后，电压表V1的示数为8V，电压表V2的示数为3V，那么电灯L1两端的电压是（ ）
A．8VB．5VC．3VD．无法确定
8．将两个灯泡L1和L2接到同一电路中，闭合开关，两灯均发光，则下列说法中可以确认两灯并联的是（ ）
A．两灯两端的电压不相等B．两灯两端的电压相等
C．通过两灯的电流相等D．通过两灯的电流不相等

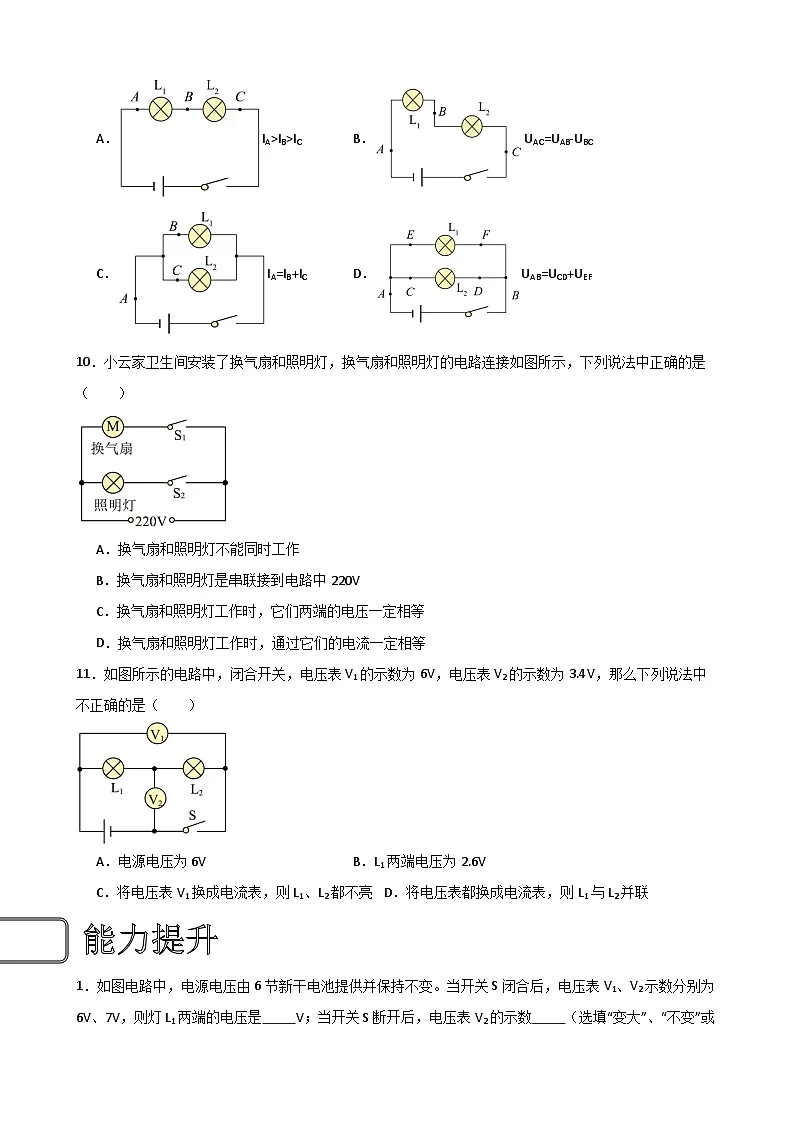

9．下列电路图中，电压、电流关系正确的是（ ）
A．IA>IB>ICB．UAC=UAB-UBC
C．IA=IB+ICD．UAB=UCD+UEF
10．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（ ）
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯是串联接到电路中220V
C．换气扇和照明灯工作时，它们两端的电压一定相等
D．换气扇和照明灯工作时，通过它们的电流一定相等
11．如图所示的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V，那么下列说法中不正确的是（ ）
A．电源电压为6VB．L1两端电压为2.6V
C．将电压表V1换成电流表，则L1、L2都不亮D．将电压表都换成电流表，则L1与L2并联
1．如图电路中，电源电压由6节新干电池提供并保持不变。当开关S闭合后，电压表V1、V2示数分别为6V、7V，则灯L1两端的电压是 V；当开关S断开后，电压表V2的示数 （选填“变大”、“不变”或“变小”）。
2．如图电路中，开关闭合后，灯L1、L2都能正常发光，甲、乙两表都为同种电表，两表都有示数且指针位置相同，则灯L1、L2的连接方式为 （选填“串联”、“并联”），灯L1、L2的电压之比为 。
3．小新按图甲所示的电路进行实验，当闭合开关，用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则电压表V1的示数为 V，L1两端的电压为 V。
4．如图甲所示，当开关S由接1转到接2时，电压表示数变化如图乙所示，则电源电压是 V。当开关S接2时，灯泡L2两端的电压是 V，此时若灯L1被短路，则电压表的示数为 V。
5．如图所示，两位同学分别设计了用一个单刀双掷开关，一只电压表，在不改变电路连接的前提下，能测出灯L1和L2两端电压的电路图。请你判断，设计的电路图中 （填“甲”或“乙”）图是正确的。他们选择正确的电路图进行测量，当开关拨至1时，电压表的示数为2V；当开关拨至2时，电压表的示数为5V。则灯L1两端电压为 V，灯L2两端电压为 V。
6．在如图所示的电路中电源电压U=12V不变。
①若在a、c接线柱间接入电压表V1，b、d接线柱间接入电压表V2。闭合开关，电压表V1、V2的示数分别是6V、8V，则小等泡L2两端的电压U2= ；
②若在a、c接线柱间接入电流表A1，b、d接线柱间接入电流表A2。闭合开关.通过小灯泡L1、L2和L3的电流分别为0.3A、0.6A和02A。则电流表A1示数是 A，A2的示数是 A。
7．如图所示的电路图中，闭合开关S后，电源电压为6V，L1两端的电压为2V，则下列说法正确的是（ ）
A．开关S断开时，电压表的示数为0V
B．开关S断开时，电压表的示数为4V
C．开关S闭合时，电压表的示数为8V
D．开关S闭合时，电压表的示数为4V
8．如图所示的电路中，若闭合开关S1、S2，小灯泡均能正常发光，电流表和电压表均有示数，下列对电路分析正确的是（ ）
A．电压表只能测量灯L2两端电压
B．若S1、S2都闭合，电流表测量干路电流
C．若先闭合S1，再闭合S2，电流表示数变大
D．若先闭合S1，再闭合S2，电压表示数变大
9．小明在做电学实验时，连接电路如图所示。闭合开关，灯不发光，发光，电流表有示数，电压表无示数。电路故障可能是（ ）
A．电流表断路B．电压表短路C．灯断路D．灯短路
10．关于如图所示四个电路的说法中，不正确的是（ ）
A． 利用如图所示电路，无法探究出并联电路的电流规律
B． 如图所示电路开关由断开到闭合，电压表示数变小
C． 如图所示电路可知道通过L1、L2和干路电流的大小
D． 如图所示电路能知道L1两端电压、L2两端电压和电源电压各是多少
11．（多选）如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的是（ ）
A．同时闭合两个开关，两只灯泡并联
B．若电压表和电流表的位置对调，闭合S1、S2后，则两表都被烧坏
C．若先闭合S1，再闭合S2，电压表示数不变，电流表的示数变大
D．闭合S1、S2后，灯L1不亮，L2亮，则灯L1可能被短接
12．下面是小明探究“串、并联电路的电压特点”的实验过程。
（1）小明先探究“并联电路的电压特点”。按着如图电路，选择两个规格 的灯泡连接成电路，闭合开关，用电压表分别测出两灯泡和电源的电压，会发现三次测量电压表的示数是 （填“相等”或“不等”）的。多次实验后，得到了并联电路的电压规律，并联电路各用电器两端电压 ；
（2）接着小明想探究“串联电路的电压特点”。小明认为只要去掉导线a就可以使两灯串联，按着这样的操作，会发现灯泡 不发光，电压表的示数为 V。正确连接电路后，经多次实验，得出：串联电路中电源电压等于各用电器两端电压 的结论。
13．为探究并联电路中电压的规律，实验室提供的器材有：干电池组（电压约为3V）、电压表、多个小灯泡、开关、导线若干。
（1）请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L1两端的电压；
（2）实验中，某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表的示数都相同，如图乙所示，其值为 V。根据这组数据，该小组得出并联电路中电压的规律为：并联电路总电压与各用电器两端的电压 ；
（3）同学们在实验的过程中电压表出现了下列几种现象，请填写其可能的原因：闭合开关，指针不动，可能是 ；指针反偏，可能是 。（均选填下列字母代号）
A．电压表的正、负接线柱接反了 B．电路中有断路
C．电压表的量程选大了 D．电压表的量程选小了
14．小明在“探究串联电路中电压的规律”的实验时，设计了如图甲所示的电路图。
（1）连接电路前，小明发现电压表指针如图乙所示，原因是电压表没有 ；连接电路的过程中，开关必须 （选填“断开”或“闭合”）；
（2）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC得到的数据记录在表中，分析实验数据，你可得到串联电路的电压规律是 （用文字表达）；
（3）进行多次实验的主要目的是 ；
（4）某次测量时，电压表V的示数如图丙所示，其读数为 V。
（5）如图甲所示，小明用电压表V测完灯L1两端的电压后，直接断开A点接线柱将其改接在C点，这样 （选填“能”或“不能”）测出灯L2两端的电压，原因是电压表 。
15．在“探究串联电路电压的特点”的活动中。
（1）如图所示，连接电路时，开关必须 ；实验中应选择规格 （选填“相同”或“不同”）的小灯泡比较合理；
（2）在测L1两端电压时，闭合开关，发现L1不亮，L2亮，且电压表示数为零，原因是 ；
（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压，她能否测出L2两端电压？ ，理由是 ；
（4）小红分别出AB、BC、AC间的电压并记录在表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。小青认为小红的做法是错误的，原因和改进方法是 。
试验次数
UAB/V
UBC/V
UAC/V
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
UAB/V
UBC/V
UAC/V
1.9
2.6
4.5
