人教版初中物理九年级全册 16.2 串、并联电路中电压的规律 课件

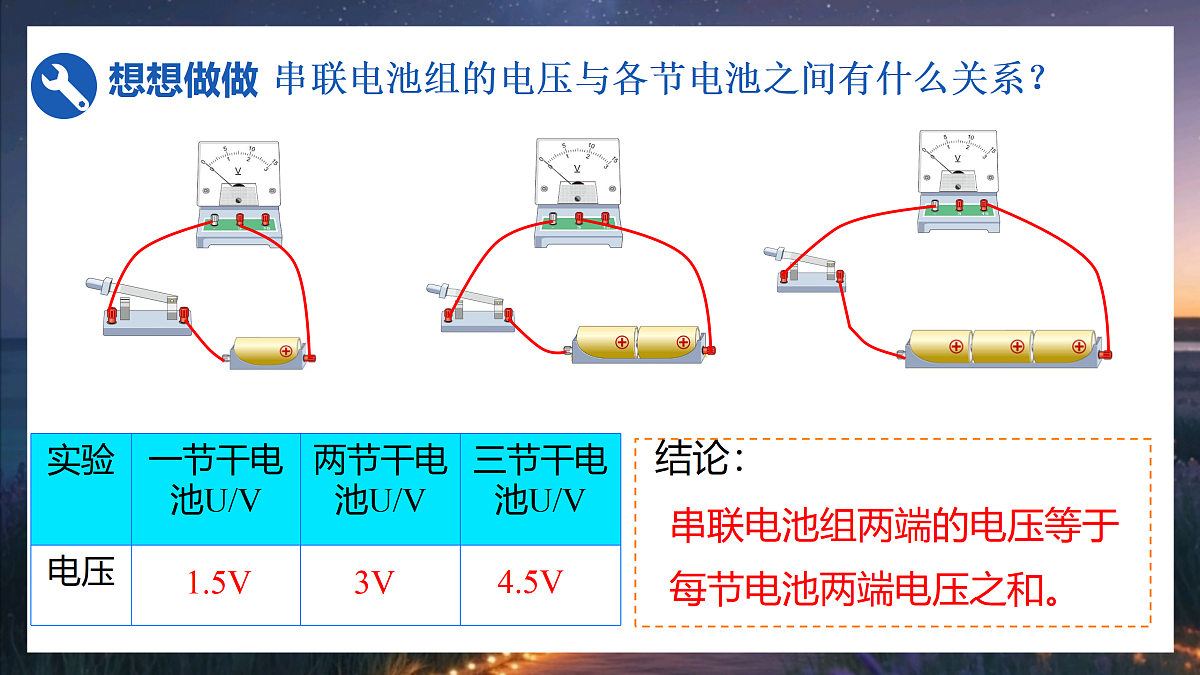

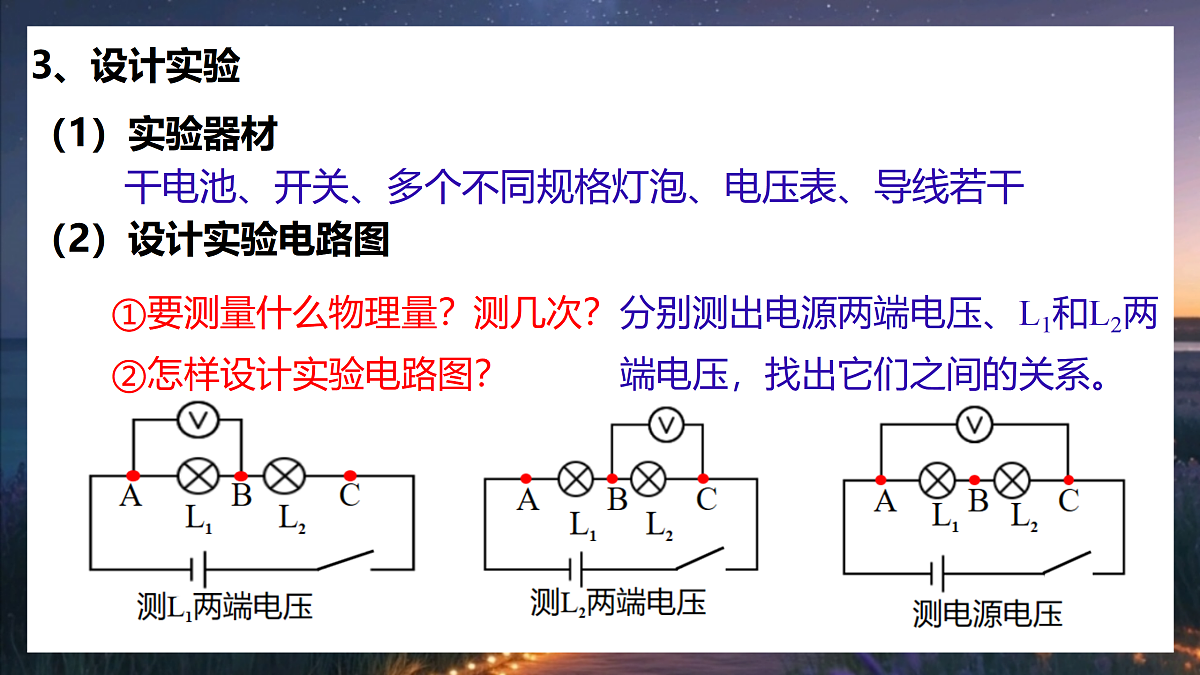

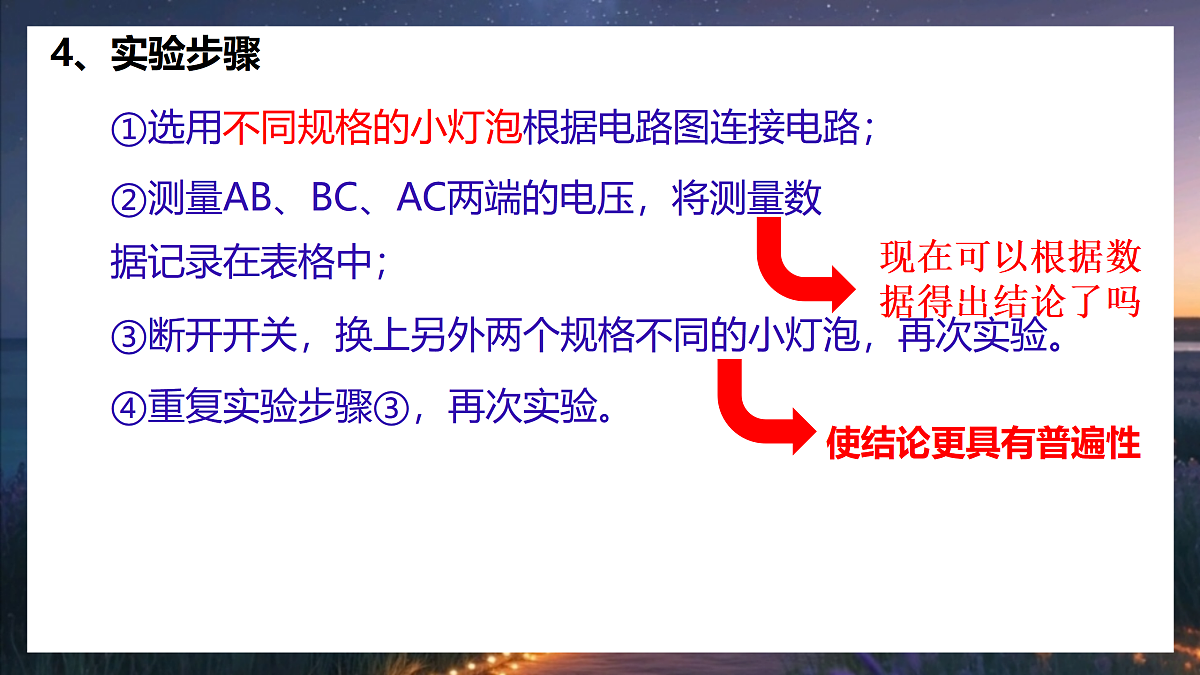

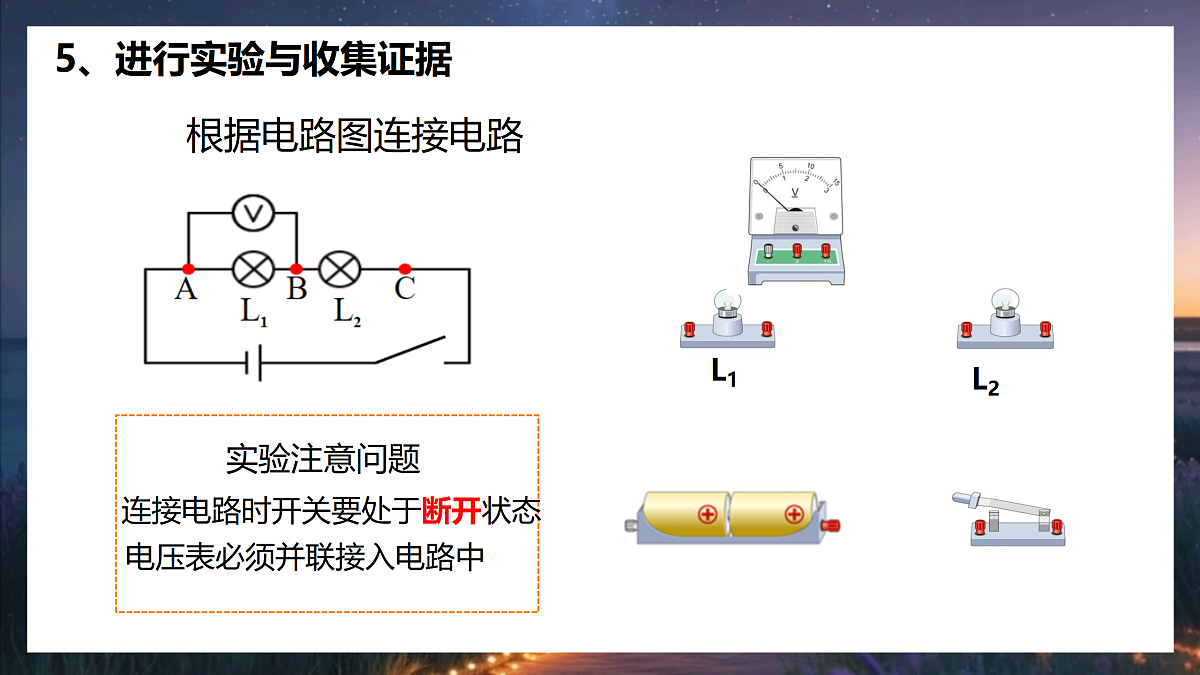

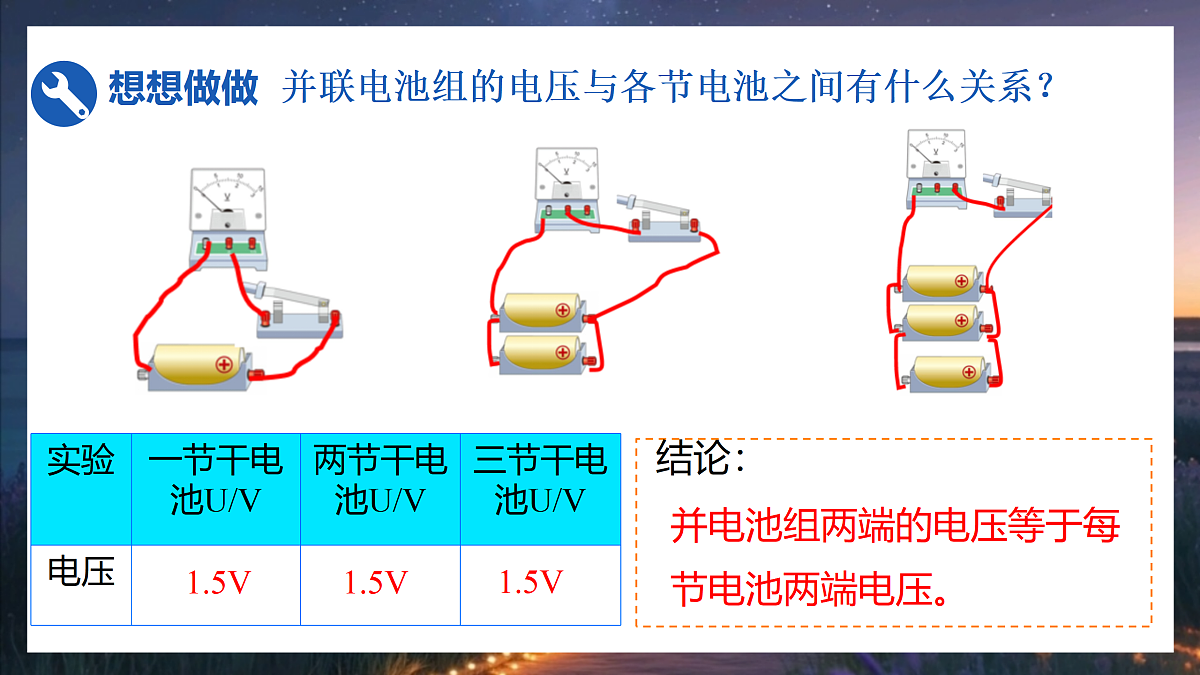

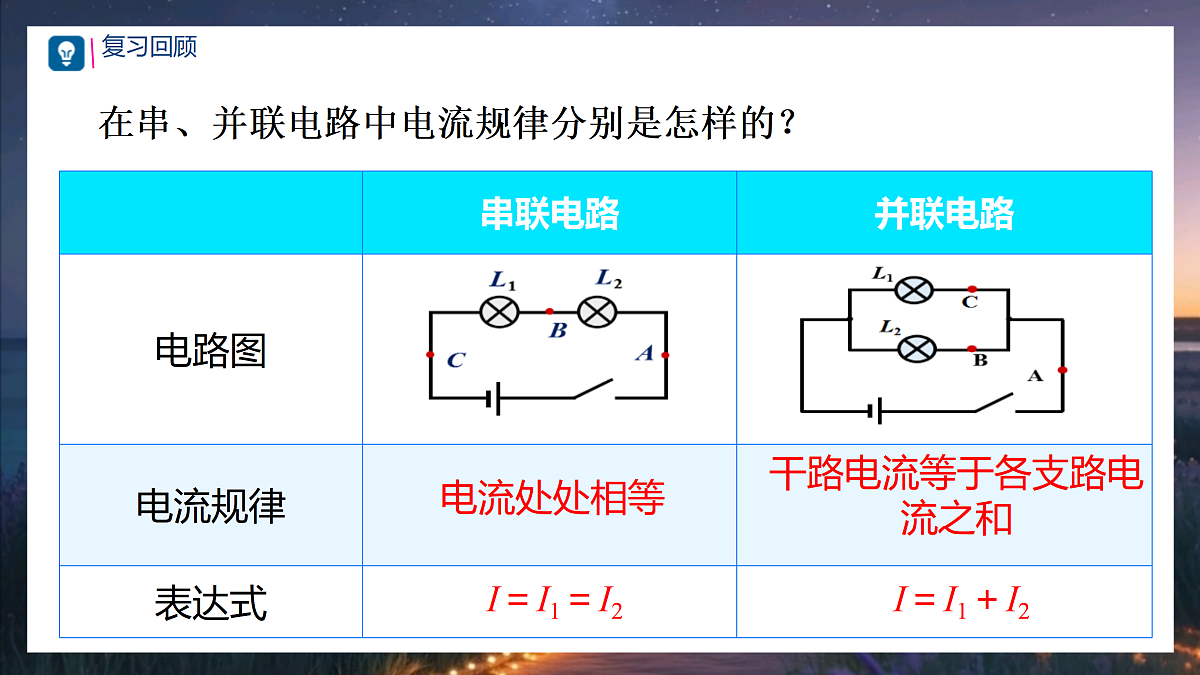

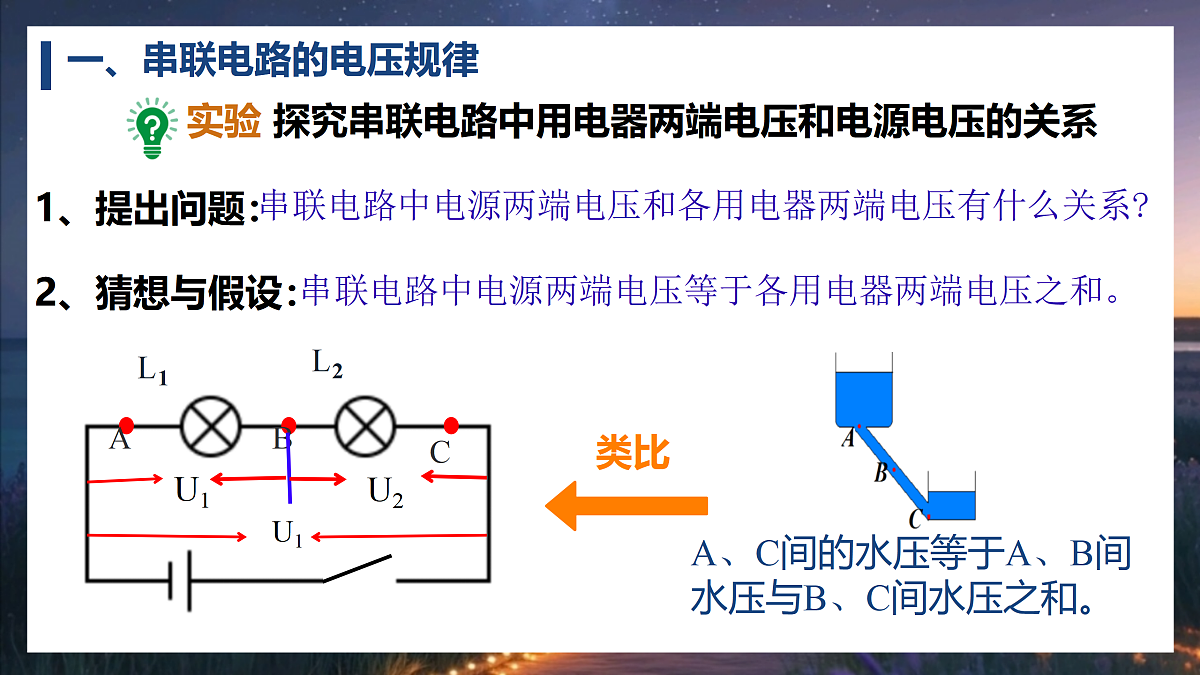

电流处处相等I＝I1＝I2干路电流等于各支路电流之和I＝I1＋I2在串、并联电路中电流规律分别是怎样的？串联电池组的电压与各节电池之间有什么关系？1.5V3V4.5V并联电池组的电压与各节电池之间有什么关系？1.5V1.5V1.5V1、提出问题：2、猜想与假设：A、C间的水压等于A、B间水压与B、C间水压之和。串联电路中电源两端电压和各用电器两端电压有什么关系?串联电路中电源两端电压等于各用电器两端电压之和。3、设计实验（1）实验器材干电池、开关、多个不同规格灯泡、电压表、导线若干（2）设计实验电路图分别测出电源两端电压、L1和L2两端电压，找出它们之间的关系。①要测量什么物理量？测几次？②怎样设计实验电路图？4、实验步骤①选用不同规格的小灯泡根据电路图连接电路；②测量AB、BC、AC两端的电压，将测量数据记录在表格中；③断开开关，换上另外两个规格不同的小灯泡，再次实验。④重复实验步骤③，再次实验。根据电路图连接电路5、进行实验与收集证据 5、进行实验与收集证据 串联电路中，电源两端电压等于各用电器两端电压之和即U=U1+U2+U3+...+Un1、提出问题：2、猜想与假设：并联电路中，各支路用电器两端的电压与电源两端电压的关系如何？ 水可以从ABD、ACD两个管道通过，但通道的始点A和终点D相同，故两通道的水压相同。并联电路中各支路用电器两端的电压与电源两端电压相等。3、设计实验（1）实验器材干电池、开关、多个不同规格灯泡、电压表、导线若干（2）设计实验电路图分别测出电源两端电压、L1和L2两端电压，找出它们之间的关系。①要测量什么物理量？测几次？②怎样设计实验电路图？实验电路图4、实验步骤①选用不同规格的小灯泡根据电路图连接电路；②测量L1、L2、电源两端的电压，将测量数据记录在表格中；③断开开关，换上另外两个规格不同的小灯泡，再次实验。④重复实验步骤③，再次实验。根据电路图连接电路5、进行实验与收集证据 5、进行实验与收集证据 并联电路中，电源两端电压与各支路用电器两端电压相等。即U=U1=U2=U3=...=Un在串联电路中，电流处处相等。在并联电路中，干路电流等于各支路的电流之和。公式：U=U1+U2+…+Un在并联电路中，各支路两端的电压均相等。公式:I＝I1＝I2＝…＝In公式:I＝I1+I2+…+In串联电路中的总电压等于各部分电路两端的电压之和。公式：U=U1=U2=…=Un小结1、如图所示，电压表的示数为3V，则L1两端的电压是____V，L2两端的电压是____V，电源两端的电压是____V。3332、如图所示，电源电压保持不变，当开关 S1 断开、S2 接通时，电压表示数为 4.5 V；当开关 S1 接通、S2 断开时，电压表示数为 3 V；则 L1 和 L2 两端电压分别是(　　 )A．3 V 和 4.5 V B．1.5 V 和 4.5 VC．3 V 和 1.5 V D．1.5 V 和 3VC3、（双选）如图所示，电源电压是 8V且保持不变，开关 S闭合后，电压表的示数是2V，则（ ）A.L1 两端的电压是2VB.L2两端的电压是6VC.L1两端的电压是6VD.L2两端的电压是2VCD4、在如图甲所示的电路中，当闭合开关S后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（ ） A.5.6V 1.4V B.7V 1.4V C.1.4V 7V D.1.4V 5.6VA5、三个相同的灯泡串联在电路中（如图所示），S闭合时，V1的示数为24 V，V2的示数也为24 V，那么电源电压为（ ）A.24 V　　 B.48 VC.12 V　　 D.36 V D
