人教版初中物理九年级全册 16.3 电阻 课件

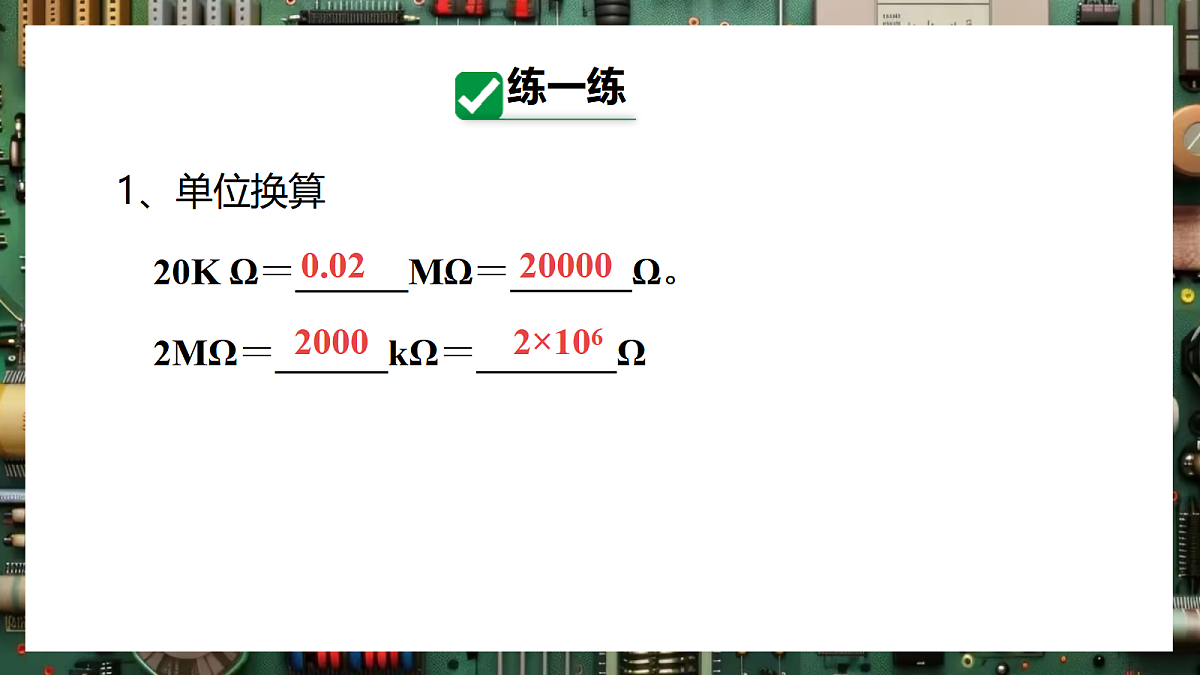

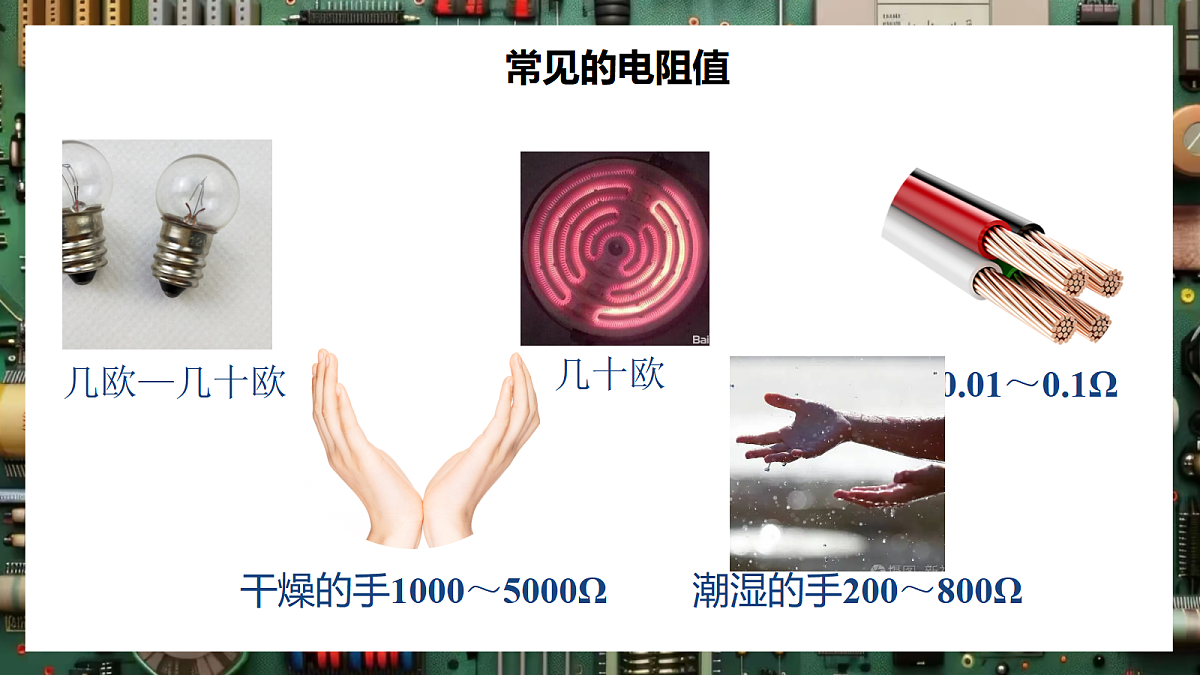

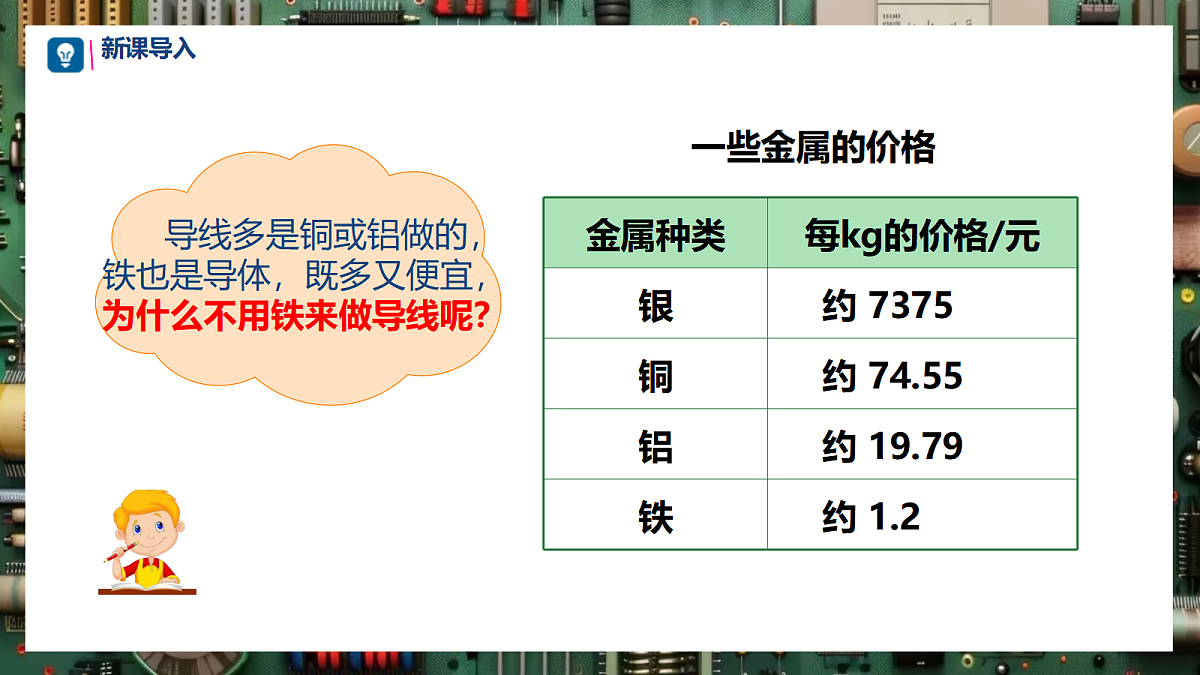

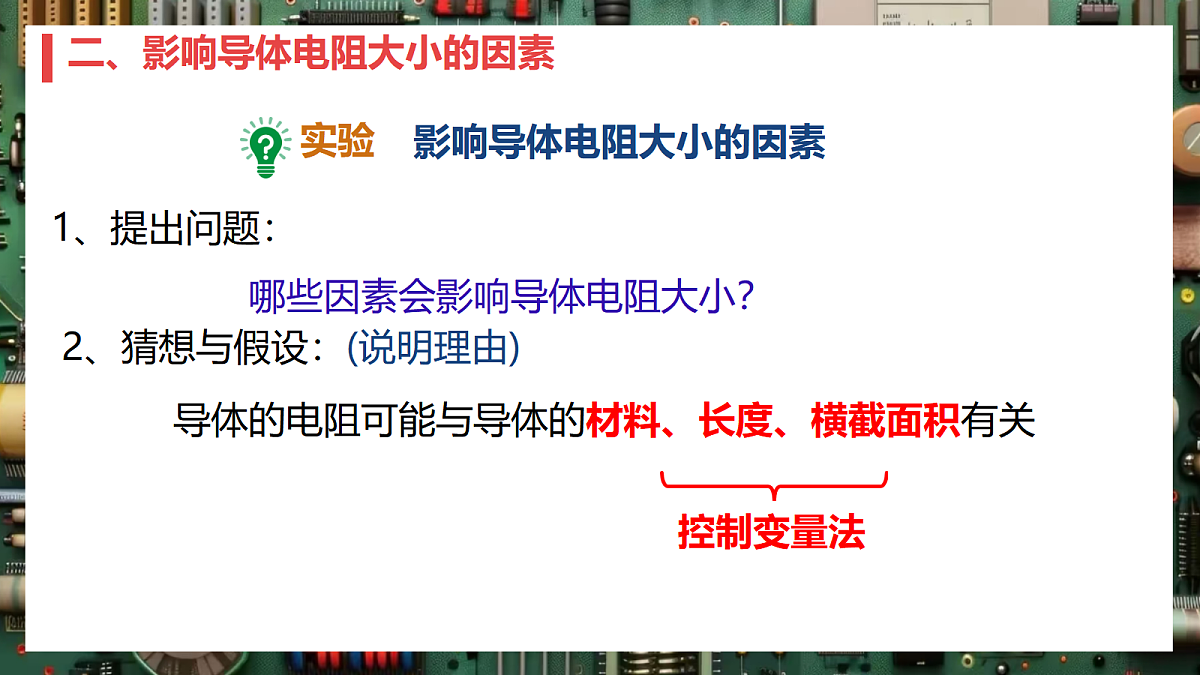

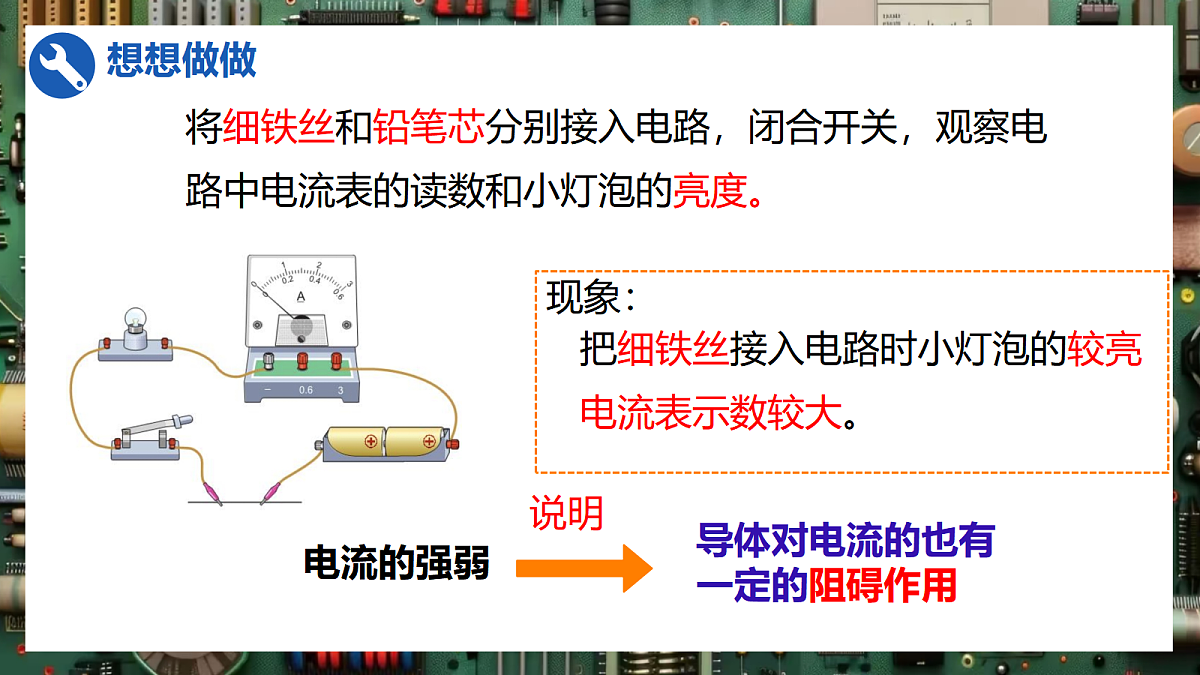

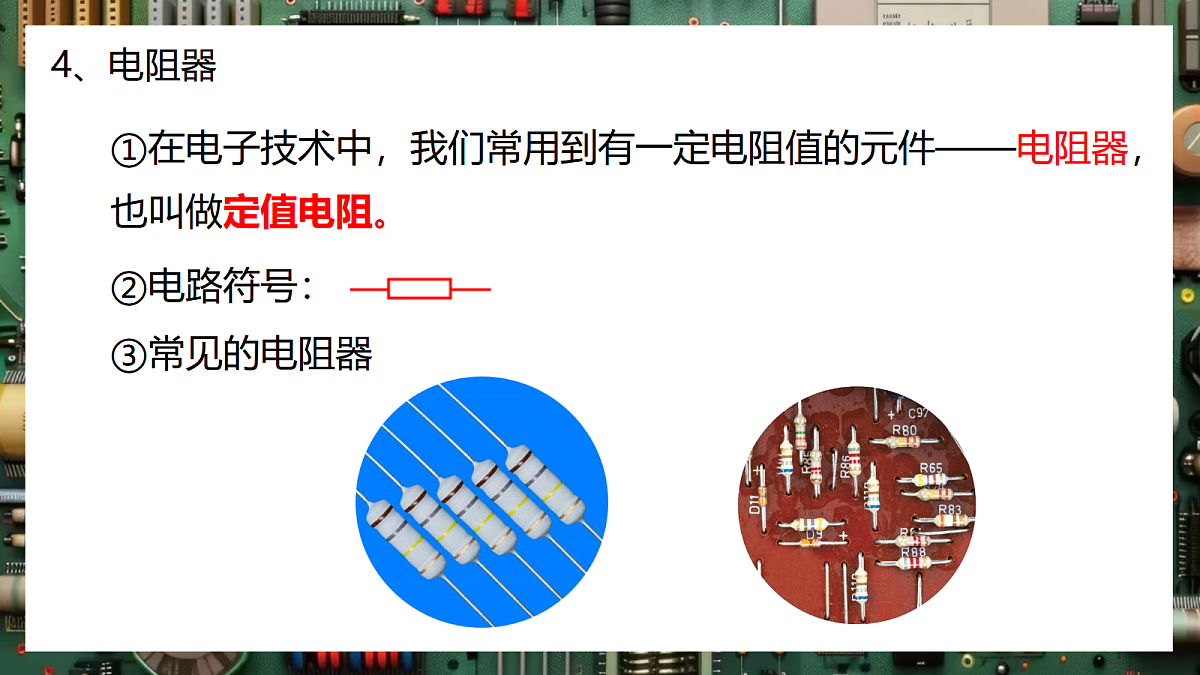

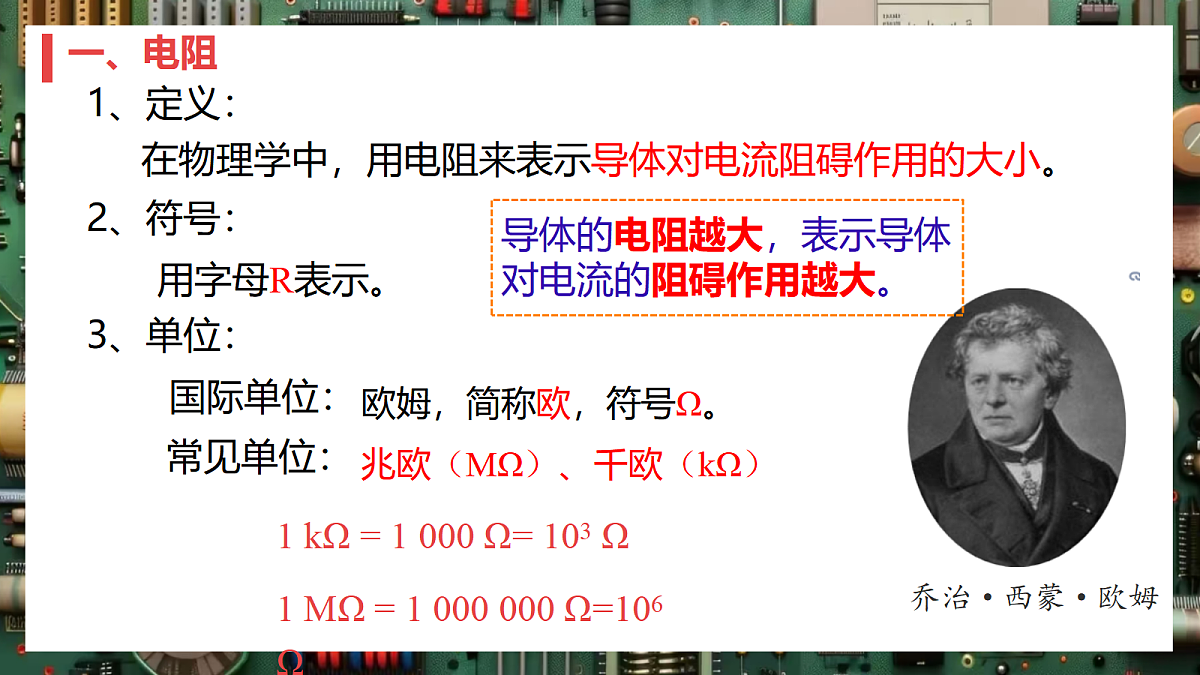

一些金属的价格将细铁丝和铅笔芯分别接入电路，闭合开关，观察电路中电流表的读数和小灯泡的亮度。把细铁丝接入电路时小灯泡的较亮电流表示数较大。电流的强弱导体对电流的也有一定的阻碍作用1、定义：在物理学中，用电阻来表示导体对电流阻碍作用的大小。用字母R表示。2、符号：3、单位：国际单位：欧姆，简称欧，符号Ω。常见单位：兆欧（MΩ）、千欧（kΩ）1 kΩ = 1 000 Ω= 103 Ω1 MΩ = 1 000 000 Ω=106 Ω导体的电阻越大，表示导体对电流的阻碍作用越大。①在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫做定值电阻。4、电阻器③常见的电阻器1、单位换算 20K Ω＝______MΩ＝ Ω。 2MΩ＝______kΩ＝ Ω0.022000020002×106常见的电阻值2、猜想与假设：(说明理由)导体的电阻可能与导体的材料、长度、横截面积有关3、实验方案 通过比较电流表中电流的大小，如电流大，则对电流的阻碍作用小，电阻小。 通过比较灯的亮暗来判断，如灯亮，则对电流阻碍作用小，电阻小.既可比较灯的亮暗，也可比较电流的大小电流表定量分析，更准确转 换 法4.进行实验：实验一：电阻的大小是否跟导体的材料有关？实验视频 小0.22A大0.6A实验二：电阻的大小是否跟导体的长度有关？实验视频 大0.22A小导体的电阻与导体的长度有关。0.3A或者说材料、横载面积相同的导体，长度越长，电阻越大。实验三：电阻的大小是否跟导体的材料有关？大0.22A小导体的电阻与导体的横截面积有关。0.34A或者说材料、长度相同的导体，横载面积越大，电阻越小。实验四：电阻的大小跟导体的温度的关系一般情况下，金属导体温度越高，电阻越大(温度越低，电阻越小)5、得出结论：长度材料横截面积电阻是导体本身固有的一种性质，它的大小与导体的材料、长度、横截面积和温度有关。与其他无关温度导电性能强导电性能弱导电性能介于两者之间（半导体）材料的导电性：导体材料导电性能越强，导体电阻越小。热敏电阻光敏电阻课堂小结1、定义:电阻用来表示导体对电流阻碍作用的大小2、电阻用符号 表示。3、单位： ， 、 兆欧（MΩ）千欧（kΩ）欧（Ω）1 kΩ = 1 000 Ω= 103 Ω1 MΩ = 1 000 000 Ω=106 Ω5、影响因素:4、单位换算R材料、长度、横截面积和温度1、导体的电阻大小与导体的 、 、 有关，还与导体的_____有关。2、导体的材料、横截面积相同时，长度越长，电阻_____。材料长度横截面积温度大3、判断：（1）铜导线的电阻比铁导线的电阻小。（2）温度升高，导体的电阻会增大。（3）长的铜导线的电阻比短的铜导线的电阻大。4、把一段导体均匀拉长后，它的电阻将 （　　）A.变大 B.不变C.变小 D.无法确定A5、关于导体的电阻，下列说法正确的是（　　）A.导体的电阻与导体两端的电压成正比B.导体的电阻与通过导体的电流成反比C.导体两端电压为零时，导体的电阻也为零D.导体的电阻与电流、电压大小无关D6、如图所示，在“探究影响导体电阻大小因素”的实验中，导线a、b、c粗细相同，a、b、d长度相同。(1)该实验是通过观察 的示数间接比较导线电阻大小的。(2)选用导线a、b分别接入电路，是为了探究电阻大小跟导体的 有关.(3)选用导线b、c分别接入电路，是为了探究电阻大小跟导体的 有关。(4)选用导线 分别接入电路中，是为了探究电阻大小跟导体的横截面积有关。(5)影响导体电阻大小的因素除了上述因素外，还可能跟 有关。电流表材料长度b、d温度7、如图所示，导体的电阻除了取决于导体的长度、横截面积和材料等因素外，还受温度的影响。如图所示，当给钨丝加热时，能观察到电流表的示数变________，小灯泡的亮度变________，这说明一般金属导体温度升高时，它的电阻变________。小暗大IUR安培(A)伏特(V)欧姆(Ω)毫安(mA)微安(μA)千伏(KV)毫伏(mV)兆欧(MΩ)千欧(KΩ)1A=1000mA;1mA=1000μA1KV=1000V1V=1000mV1MΩ=1000KΩ1KΩ=1000Ω电流、电压、电阻的对比
