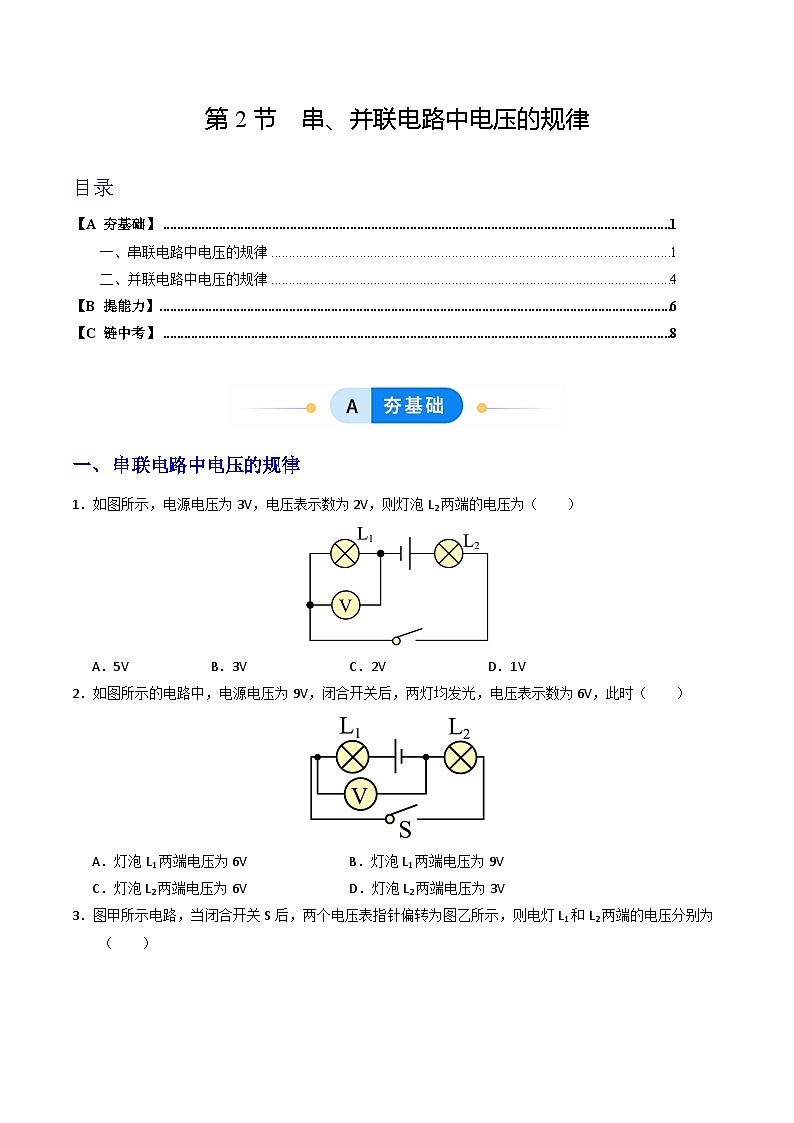

串联电路中电压的规律
1．如图所示，电源电压为3V，电压表示数为2V，则灯泡L2两端的电压为（ ）
A．5VB．3VC．2VD．1V
2．如图所示的电路中，电源电压为9V，闭合开关后，两灯均发光，电压表示数为6V，此时（ ）
A．灯泡L1两端电压为6VB．灯泡L1两端电压为9V
C．灯泡L2两端电压为6VD．灯泡L2两端电压为3V

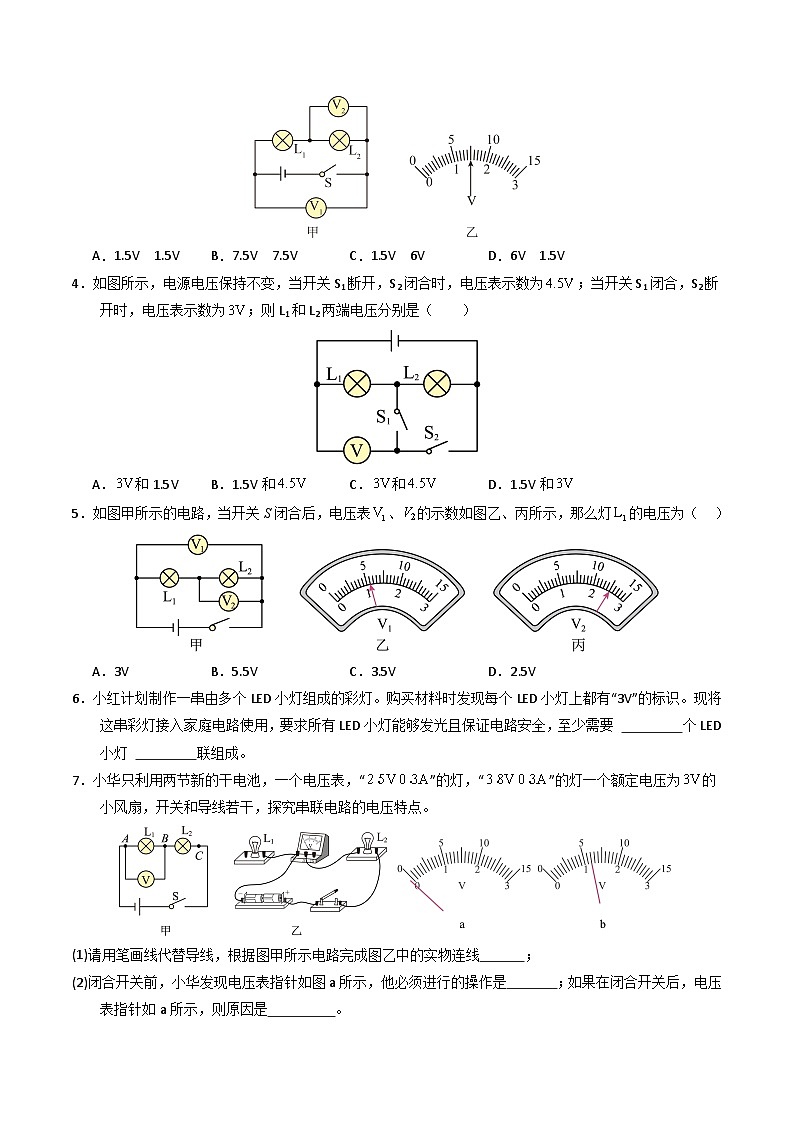

3．图甲所示电路，当闭合开关S后，两个电压表指针偏转为图乙所示，则电灯L1和L2两端的电压分别为（ ）
A．1.5V 1.5VB．7.5V 7.5VC．1.5V 6VD．6V 1.5V
4．如图所示，电源电压保持不变，当开关S1断开，S2闭合时，电压表示数为；当开关S1闭合，S2断开时，电压表示数为；则L1和L2两端电压分别是（ ）
A．和1.5VB．1.5V和C．和D．1.5V和
5．如图甲所示的电路，当开关S闭合后，电压表、的示数如图乙、丙所示，那么灯的电压为（ ）
A．3VB．5.5VC．3.5VD．2.5V
6．小红计划制作一串由多个LED小灯组成的彩灯。购买材料时发现每个LED小灯上都有“3V”的标识。现将这串彩灯接入家庭电路使用，要求所有LED小灯能够发光且保证电路安全，至少需要 个LED小灯 联组成。
7．小华只利用两节新的干电池，一个电压表，“”的灯，“”的灯一个额定电压为的小风扇，开关和导线若干，探究串联电路的电压特点。
(1)请用笔画线代替导线，根据图甲所示电路完成图乙中的实物连线 ；
(2)闭合开关前，小华发现电压表指针如图a所示，他必须进行的操作是 ；如果在闭合开关后，电压表指针如a所示，则原因是 。
(3)调整完毕后，闭合开关，两灯均不亮，电压表示数为，若只有一处故障，出现上述现象的原因可能是 ；
(4)排除故障后，测得电压表示数如图b所示，则AB两点间电压 V；
(5)为了简化操作步骤，小华仅将电压表一侧的导线从 点改至C点，记录测得的电压，再将另一侧导线从 ，记录测得电压，比较 两者的关系，可以初步得出串联电路的电压特点；
(6)为了使结论具有普遍性，利用现有器材，下一步的操作是 。
8．探究串联电路中电压的规律。

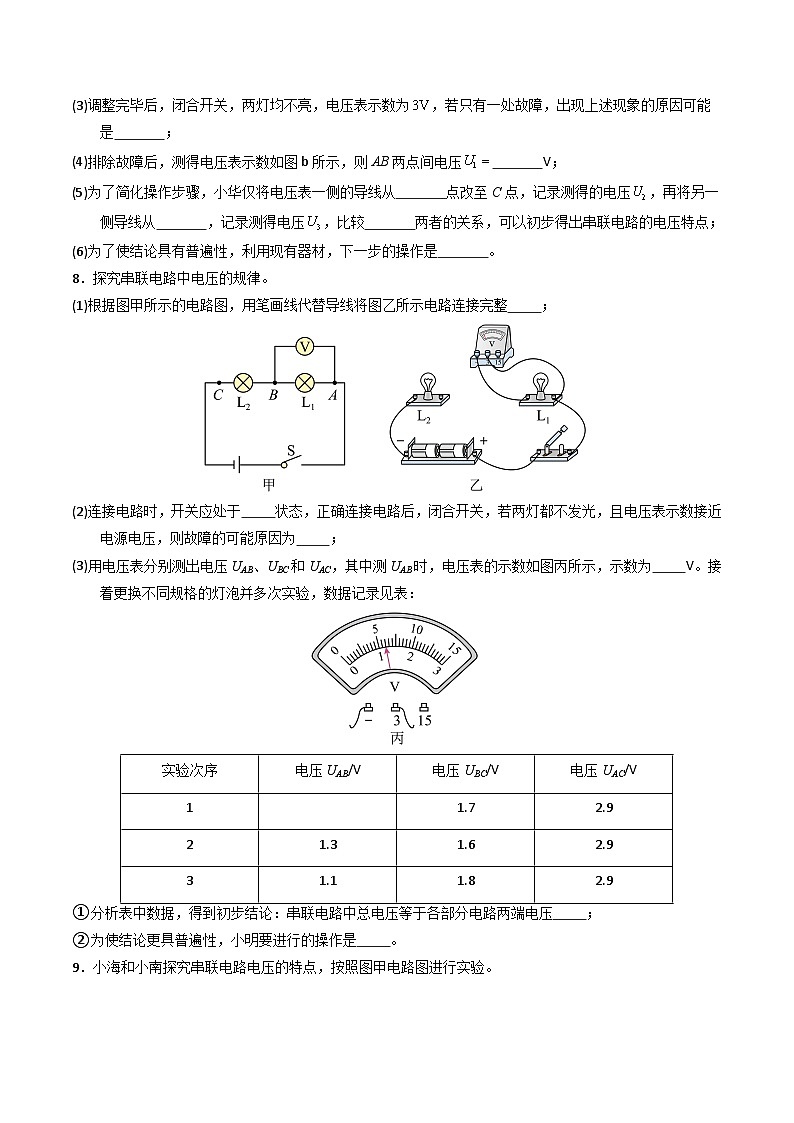

(1)根据图甲所示的电路图，用笔画线代替导线将图乙所示电路连接完整 ；
(2)连接电路时，开关应处于 状态，正确连接电路后，闭合开关，若两灯都不发光，且电压表示数接近电源电压，则故障的可能原因为 ；
(3)用电压表分别测出电压UAB、UBC和UAC，其中测UAB时，电压表的示数如图丙所示，示数为 V。接着更换不同规格的灯泡并多次实验，数据记录见表：
①分析表中数据，得到初步结论：串联电路中总电压等于各部分电路两端电压 ；
②为使结论更具普遍性，小明要进行的操作是 。
9．小海和小南探究串联电路电压的特点，按照图甲电路图进行实验。
(1)连接电路时，开关S应处于 状态（选填“闭合”或“断开”）；
(2)为了使探究得出的结论具有普遍意义，应该选择规格 （选填“相同”或“不相同”）的小灯泡；
(3)用电压表测量灯泡L1两端电压时，闭合开关，小灯泡L2忽明忽暗，电压表指针摇摆不定。小海认为电路故障是线路接触不良，小南认为是小灯泡L2断路。判断正确的是 （选填“小海”或“小南”）；
(4)排除故障后，测出AB、BC、AC间的多组电压数据记录在图乙表格中，分析实验数据得出串联电路电压规律： （用（UAB、UBC、UAC关系式表示）。
并联电路中电压的规律
10．甲、乙两灯并联在3V的电源上，干路中的电流为0.3A，通过甲灯的电流为0.2A，则乙灯两端的电压和通过的电流分别为 （ ）
A．3V、0.1AB．3V、0.5AC．1V、0.1AD．1V、0.2A
11．如图所示的电路中，闭合开关S后，下列说法正确的是（ ）
A．两灯串联B．通过灯的电流一定等于灯的电流
C．两端的电压一定相等D．若灯发生短路，灯仍能发光
12．如图所示，暗盒中的两个灯泡和连接在同一电路中，闭合开关两灯均发光，以下现象可以确认两灯为并联的是（ ）
A．两灯亮度不相同
B．两灯两端的电压相等
C．通过两灯的电流相等
D．通过两灯的电流不相等
13．如图所示，电源电压不变。闭合开关S1和S2，小灯泡L1和L2均正常发光，电流表有示数，下列分析正确的是（ ）
A．小灯泡L1和L2串联
B．电流表测量小灯泡L1和L2的总电流
C．若只闭合开关S2，电路中只有小灯泡L2发光
D．若小灯泡L1比L2亮，原因是小灯泡L1两端的电压比L2两端的电压大
14．如图所示，电源电压为3V，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.2A，则通过小灯泡L2的电流为 A，电压表V的示数为 V。
15．小明要探究“并联电路各支路用电器两端的电压与电源两端电压的关系”，设计的电路图如图甲所示，所用器材如图乙所示。
(1)请按图甲所示电路图将图乙中各元件连接起来 。
(2)各元件连接无误后，闭合开关S，发现灯泡L1发光，灯泡L2不发光，电压表有示数，对于该现象，下列分析合理的是_________。（填序号）
A．L1被短接B．L2被短接
C．L2断路D．开关接触不良
(3)排除故障后，经多次实验记录的数据如表中所示：
①表格中▲处电压表的示数如图丙所示，则电压表的读数为 V。
②多次实验的目的是 。
(4)小明发现家里客厅的灯L1比卧室的灯L2亮，两灯对应的电压分别为U1、U2，则U1 U2（选填“>”、“=”或“
